Seat Alhambra 2011 Betriebsanleitung (in German)

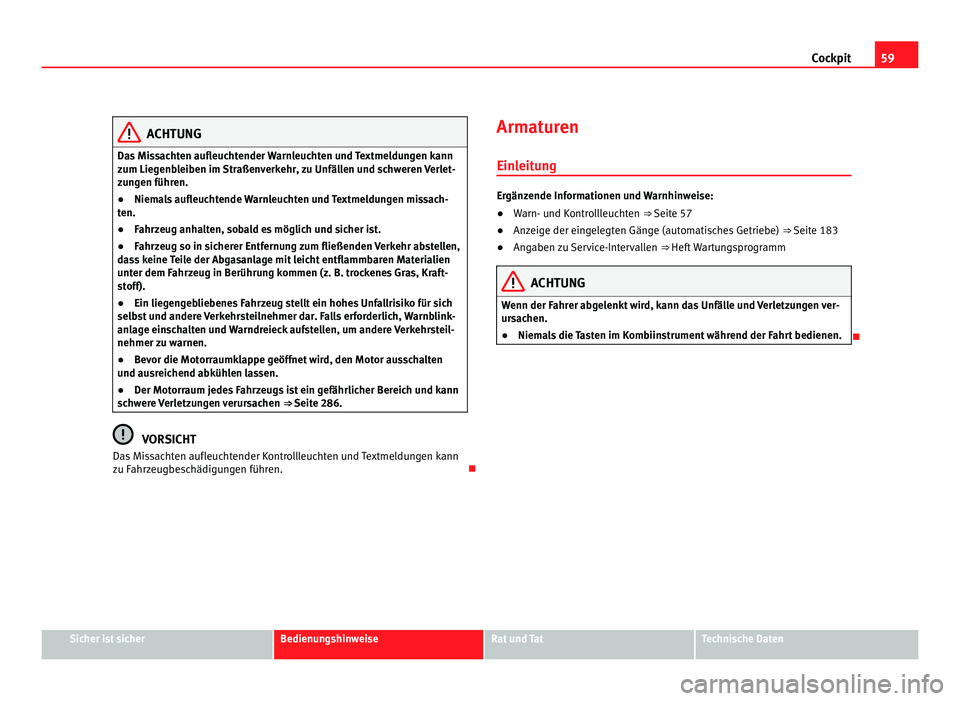

59
Cockpit ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Lie g
enbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Niemals aufleuchtende Warnleuchten und Textmeldungen missach-
ten.
● Fahr

zeug anhalten, sobald es möglich und sicher ist.
● Fahrzeug so in sicherer Entfernung zum fließenden Verkehr abstellen,
das
s keine Teile der Abgasanlage mit leicht entflammbaren Materialien
unter dem Fahrzeug in Berührung kommen (z. B. trockenes Gras, Kraft-
stoff).
● Ein liegengebliebenes Fahrzeug stellt ein hohes Unfallrisiko für sich
selbs
t und andere Verkehrsteilnehmer dar. Falls erforderlich, Warnblink-
anlage einschalten und Warndreieck aufstellen, um andere Verkehrsteil-
nehmer zu warnen.
● Bevor die Motorraumklappe geöffnet wird, den Motor ausschalten
und ausr
eichend abkühlen lassen.
● Der Motorraum jedes Fahrzeugs ist ein gefährlicher Bereich und kann
sch

were Verletzungen verursachen ⇒ Seite 286. VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu F ahr

zeugbeschädigungen führen. Armaturen
Einleit
ung Ergänzende Informationen und Warnhinweise:
●
Warn- und Kontrollleuchten ⇒ Seite 57
● Anz

eige der eingelegten Gänge (automatisches Getriebe) ⇒ Seite 183
● Ang

aben zu Service-Intervallen ⇒ Heft
Wartungsprogramm ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das Unfälle und Verletzungen ver-
urs ac

hen.
● Niemals die Tasten im Kombiinstrument während der Fahrt bedienen. 
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

60
Cockpit
Übersicht der Instrumente Abb. 35 Kombiinstrument in der Instrumententafel.
Erläuterungen zu den Instrumenten ⇒ Abb. 35:
St elltaste für die Uhr 1)
.
– Taste  drücken, um die Stunden- oder Minutenanzeige zu markie-
ren.
– Zum

Weiterstellen Taste 0.0 / SET drücken
7 . Zum Schnelldurchlauf
gedrüc kt

halten.
– Taste  erneut drücken, um Einstellung der Uhr abzuschließen.
Drehz ah

lmesser (Umdrehungen x 1000 pro Minute des laufenden Mo-
tors).
Der Beginn des roten Bereichs im Drehzahlmesser kennzeichnet für alle
Gänge die maximal zulässige Motordrehzahl des eingefahrenen und
betriebswarmen Motors. Vor Erreichen des roten Bereichs sollte in den
nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt oder
der Fuß vom Gaspedal genommen werden ⇒  .
1
2 Motorkühlmittel-Temperaturanzeige  ⇒ Seite 294.
Di s

playanzeigen ⇒ Seite 61.
Kraftstoffvorratsanzeige ⇒ Seite 274.
Tachometer (Geschwindigkeitsmesser).
Rückstelltaste für die Anzeige des Tageskilometerzählers ( trip).
– Taste 0.0 / SET drücken, um auf null zu setzen.
VORSICHT
Um Motorschäden zu vermeiden, darf sich der Zeiger des Drehzahlmessers
nur kur zz

eitig im roten Bereich der Skala befinden. 
3 4
5
6
7
1)
Je nach Ausstattung des Fahrzeugs kann die Uhr auch über das Menü Einst
ellungen im Dis-
play des Kombiinstruments eingestellt werden ⇒ Seite 70.

61
Cockpit Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen und Betriebsgeräusche zu re-
duzier en. 
Di
splayanzeigen Im Display des Kombiinstruments
⇒ Abb. 35 4 können je nach Fahrzeug-
aus s

tattung verschiedene Informationen angezeigt werden:
● Warn- und Informationstexte
● Kilometeranzeigen
● Stunde
● Außentemperatur
● Kompassanzeige
● Wählhebelstellungen ⇒ Seite 183
● Gan

gempfehlung (Schaltgetriebe) ⇒ Seite 183
● Mu

ltifunktionsanzeige (MFA) und Menüs für verschiedene Einstellungen
⇒ Seite 65
● Serv

ice-Intervall-Anzeige. ⇒ Seite 64
● Zw

eitgeschwindigkeit (Menü Einst
ellungen) ⇒ Seite 65
● Statusanzeige zum Start-Stopp-Betrieb ⇒ Seite 62
Warn- u
nd Informationstexte
Beim Einschalten der Zündung oder während der Fahrt werden einige Funk-
tionen im Fahrzeug und Fahrzeugkomponenten auf ihren Zustand kontrol-
liert. Funktionsstörungen werden durch rote und gelbe Warnsymbole mit
Textmeldungen im Display des Kombiinstruments angezeigt ( ⇒ Seite 57)
und ggf. auch akustisch signalisiert. Je nach Ausführung des Kombiinstru-
ments kann die Darstellung variieren. Meldungsart Symbolfar-
be Erläuterung
Warnmeldung
der Priorität 1.
rot: Symbol blinkt oder leuchtet – zum Teil zusam-
men mit
W

arntönen.
 Nicht weiterfahren! Es besteht eine Gefahr
⇒  !
Prüfen u nd behe

ben Sie die gestörte Funkti-
on. Gegebenenfalls fachmännische Hilfe in
Anspruch nehmen. Warnmeldung
der Priorität 2.
gelb Symbol blinkt oder leuchtet – zum Teil zusam-
men mit
W

arntönen.
Fehlfunktionen oder mangelnde Betriebsflüs-
sigkeiten können Fahrzeugbeschädigungen
und den Ausfall des Fahrzeugs verursachen!
⇒  Gestörte Funktion möglichst bald prüfen. Ge-
ge
benenf

alls fachmännische Hilfe in An-
spruch nehmen. Informations-
te
xt

. – Informationen über verschiedene Vorgänge
am Fahr
z
eug. Kilometeranzeigen
Der
Ge

samtkilometerzähler registriert die gesamt zurückgelegte Fahrstrecke
des Fahrzeugs.
Der Tageskilometerzähler (trip) zeigt die Kilometer (Meilen) an, die nach dem letzten Zurückstellen des Tageskilometerzählers gefahren wurden. Die
letzte Stelle zeigt 100 Meter (1/10 Meilen) an.
Außentemperaturanzeige
Bei Außentemperaturen kälter als +4°C (+39°F) erscheint in der Anzeige zur
Außentemperatur zusätzlich ein „Eiskristall-Symbol“ (Glatteiswarnung). Die-
ses Symbol blinkt anfänglich und leuchtet anschließend, bis die Außentem-
peratur über +6°C (+43°F) ansteigt ⇒  .
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

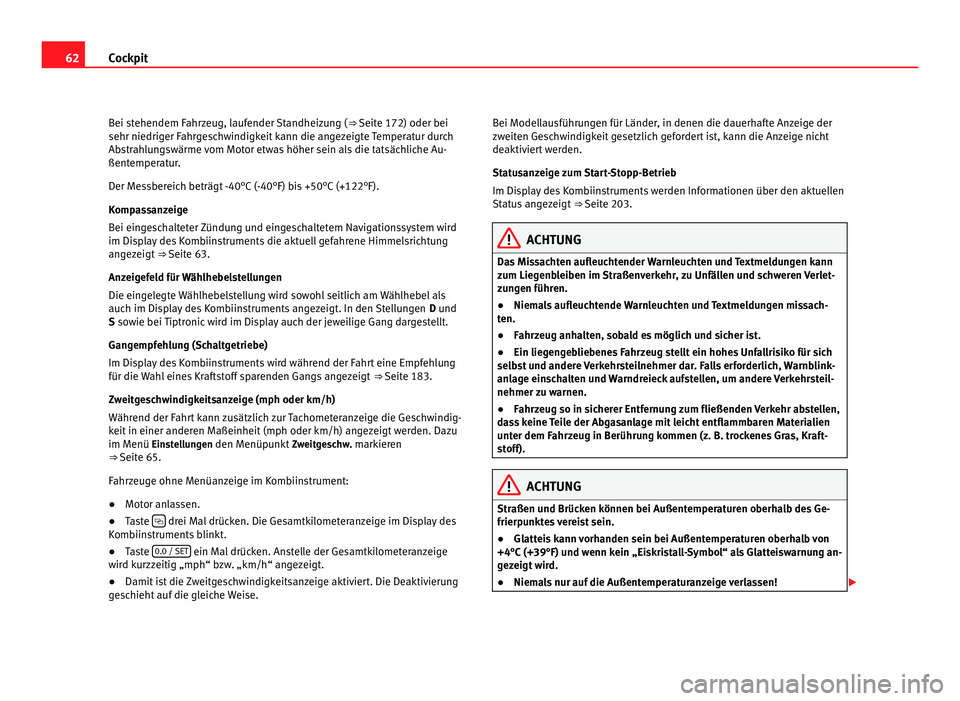

62
Cockpit
Bei stehendem Fahrzeug, laufender Standheizung ( ⇒ Seit e 172) oder bei
sehr niedrig er Fahrgeschwindigkeit kann die angezeigte Temperatur durch
Abstrahlungswärme vom Motor etwas höher sein als die tatsächliche Au-
ßentemperatur.
Der Messbereich beträgt -40°C (-40°F) bis +50°C (+122°F).
Kompassanzeige
Bei eingeschalteter Zündung und eingeschaltetem Navigationssystem wird
im Display des Kombiinstruments die aktuell gefahrene Himmelsrichtung
angezeigt ⇒ Seite 63.
Anzeigefeld für Wählhebelstellungen
Die eingelegte Wählhebelstellung wird sowohl seitlich am Wählhebel als
auch im Display des Kombiinstruments angezeigt. In den Stellungen D und
S sowie bei Tiptronic wird im Display auch der jeweilige Gang dargestellt.
Gangempfehlung (Schaltgetriebe)
Im Display des Kombiinstruments wird während der Fahrt eine Empfehlung
für die Wahl eines Kraftstoff sparenden Gangs angezeigt ⇒ Seite 183.
Zweitgeschwindigkeitsanzeige (mph oder km/h)
Während der Fahrt kann zusätzlich zur Tachometeranzeige die Geschwindig-
keit in einer anderen Maßeinheit (mph oder km/h) angezeigt werden. Dazu
im Menü Einstellungen den Menüpunkt Zweitgeschw. markieren
⇒  Seite 65.
Fahrzeuge ohne Menüanzeige im Kombiinstrument:
● Motor anlassen.
● Taste  drei Mal drücken. Die Gesamtkilometeranzeige im Display des
Komb iin

struments blinkt.
● Taste 0.0 / SET ein Mal drücken. Anstelle der Gesamtkilometeranzeige
wir d k

urzzeitig „mph“ bzw. „km/h“ angezeigt.
● Damit ist die Zweitgeschwindigkeitsanzeige aktiviert. Die Deaktivierung
ges

chieht auf die gleiche Weise. Bei Modellausführungen für Länder, in denen die dauerhafte Anzeige der
zweiten Ge

schwindigkeit gesetzlich gefordert ist, kann die Anzeige nicht
deaktiviert werden.
Statusanzeige zum Start-Stopp-Betrieb
Im Display des Kombiinstruments werden Informationen über den aktuellen
Status angezeigt ⇒ Seite 203. ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Lie g

enbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Niemals aufleuchtende Warnleuchten und Textmeldungen missach-
ten.
● Fahr

zeug anhalten, sobald es möglich und sicher ist.
● Ein liegengebliebenes Fahrzeug stellt ein hohes Unfallrisiko für sich
selbs
t und andere Verkehrsteilnehmer dar. Falls erforderlich, Warnblink-
anlage einschalten und Warndreieck aufstellen, um andere Verkehrsteil-
nehmer zu warnen.
● Fahrzeug so in sicherer Entfernung zum fließenden Verkehr abstellen,
das
s keine Teile der Abgasanlage mit leicht entflammbaren Materialien
unter dem Fahrzeug in Berührung kommen (z. B. trockenes Gras, Kraft-
stoff). ACHTUNG
Straßen und Brücken können bei Außentemperaturen oberhalb des Ge-
frierpu nkt

es vereist sein.
● Glatteis kann vorhanden sein bei Außentemperaturen oberhalb von
+4°C (+39°F) und w
enn kein „Eiskristall-Symbol“ als Glatteiswarnung an-
gezeigt wird.
● Niemals nur auf die Außentemperaturanzeige verlassen! 

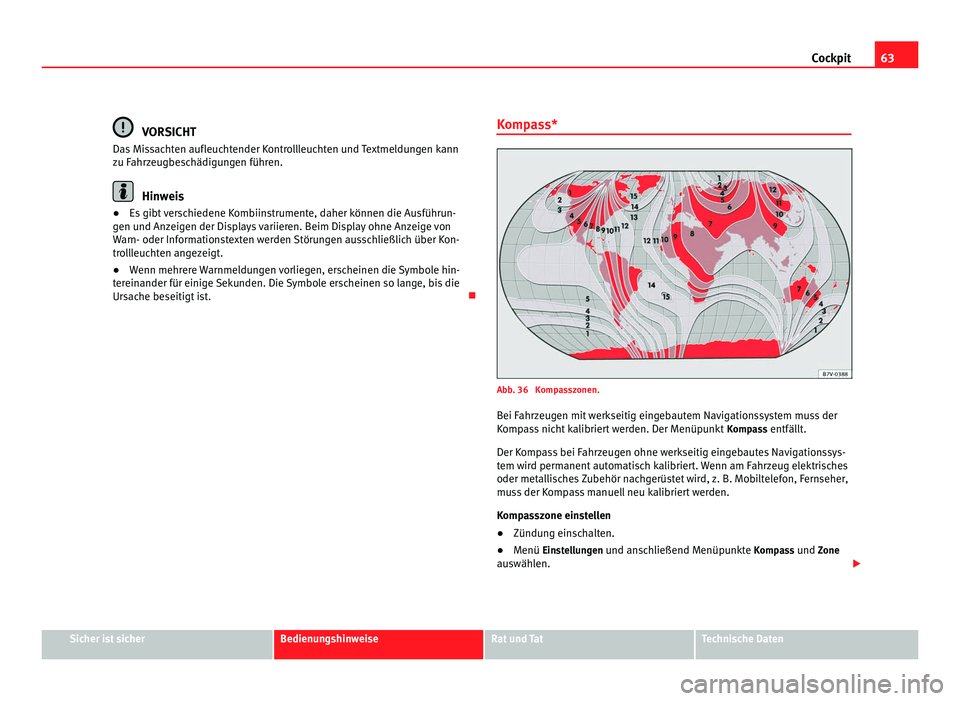

63
Cockpit VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu F ahr
zeugbeschädigungen führen. Hinweis
● Es gibt verschiedene Kombiinstrumente, daher können die Ausführun-
g en u

nd Anzeigen der Displays variieren. Beim Display ohne Anzeige von
Warn- oder Informationstexten werden Störungen ausschließlich über Kon-
trollleuchten angezeigt.
● Wenn mehrere Warnmeldungen vorliegen, erscheinen die Symbole hin-
terein
ander für einige Sekunden. Die Symbole erscheinen so lange, bis die
Ursache beseitigt ist. Kompass* Abb. 36 Kompasszonen.
Bei F ahr

zeugen mit werkseitig eingebautem Navigationssystem muss der
Kompass nicht kalibriert werden. Der Menüpunkt Kompass entfällt.
Der Kompass bei Fahrzeugen ohne werkseitig eingebautes Navigationssys-
tem wird permanent automatisch kalibriert. Wenn am Fahrzeug elektrisches
oder metallisches Zubehör nachgerüstet wird, z. B. Mobiltelefon, Fernseher,
muss der Kompass manuell neu kalibriert werden.
Kompasszone einstellen
● Zündung einschalten.
● Menü Einstellungen und anschließend Menüpunkte Kompass und Zone
auswäh
len. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

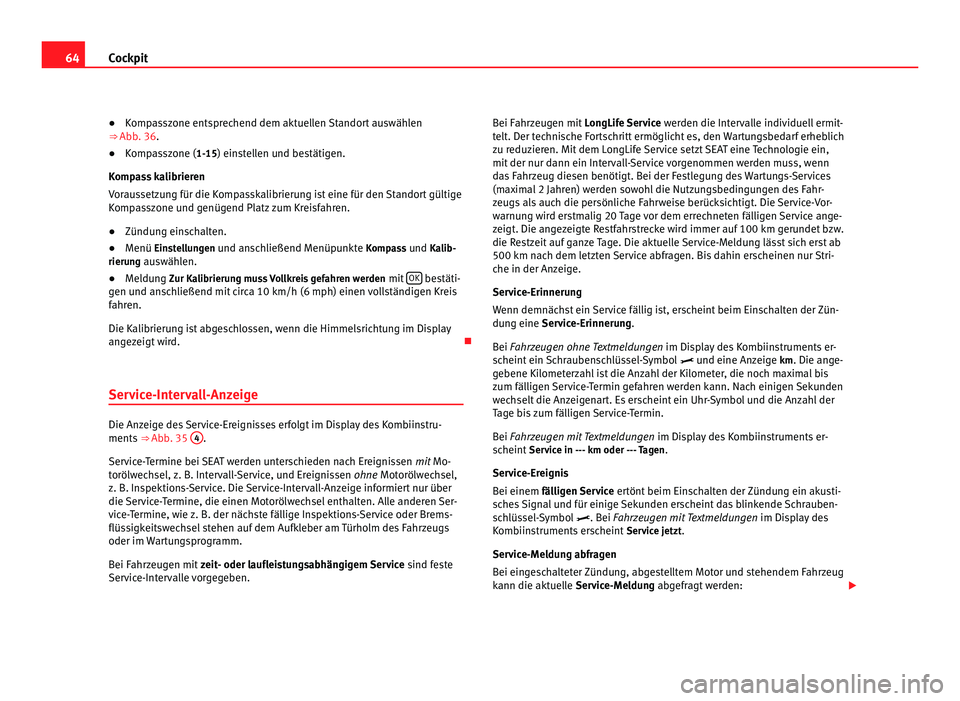

64
Cockpit
● Kompasszone entsprechend dem aktuellen Standort auswählen
⇒  Abb
. 36.
● Kompasszone (1-15) einst
ellen und bestätigen.
Kompass kalibrieren
Voraussetzung für die Kompasskalibrierung ist eine für den Standort gültige
Kompasszone und genügend Platz zum Kreisfahren.
● Zündung einschalten.
● Menü Einstellungen und anschließend Menüpunkte Kompass und Kalib-
rierun
g auswählen.
● Meldung Zur Kalibrierung muss Vollkreis gefahren werden mit OK bestäti-
gen u nd an

schließend mit circa 10 km/h (6 mph) einen vollständigen Kreis
fahren.
Die Kalibrierung ist abgeschlossen, wenn die Himmelsrichtung im Display
angezeigt wird. 
Service-Intervall-Anzeige Die Anzeige des Service-Ereignisses erfolgt im Display des Kombiinstru-
ments
⇒ Abb. 35 4 .
Serv ic

e-Termine bei SEAT werden unterschieden nach Ereignissen mit Mo-
torölwechsel, z. B. Intervall-Service, und Ereignissen ohne Motorölwechsel,
z. B. Inspektions-Service. Die Service-Intervall-Anzeige informiert nur über
die Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Ser-
vice-Termine, wie z. B. der nächste fällige Inspektions-Service oder Brems-
flüssigkeitswechsel stehen auf dem Aufkleber am Türholm des Fahrzeugs
oder im Wartungsprogramm.
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind feste
Service-Intervalle vorgegeben. Bei Fahrzeugen mit
LongLif
e Service werden die Intervalle individuell ermit-
telt. Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich
zu reduzieren. Mit dem LongLife Service setzt SEAT eine Technologie ein,
mit der nur dann ein Intervall-Service vorgenommen werden muss, wenn
das Fahrzeug diesen benötigt. Bei der Festlegung des Wartungs-Services
(maximal 2 Jahren) werden sowohl die Nutzungsbedingungen des Fahr-
zeugs als auch die persönliche Fahrweise berücksichtigt. Die Service-Vor-
warnung wird erstmalig 20 Tage vor dem errechneten fälligen Service ange-
zeigt. Die angezeigte Restfahrstrecke wird immer auf 100 km gerundet bzw.
die Restzeit auf ganze Tage. Die aktuelle Service-Meldung lässt sich erst ab
500 km nach dem letzten Service abfragen. Bis dahin erscheinen nur Stri-
che in der Anzeige.
Service-Erinnerung
Wenn demnächst ein Service fällig ist, erscheint beim Einschalten der Zün-
dung eine Service-Erinnerung.
Bei Fahrzeugen ohne Textmeldungen im Display des Kombiinstruments er-
scheint ein Schraubenschlüssel-Symbol  und eine Anzeige km. Die ange-
gebene Kilometerzahl ist die Anzahl der Kilometer, die noch maximal bis
zum fälligen Service-Termin gefahren werden kann. Nach einigen Sekunden
wechselt die Anzeigenart. Es erscheint ein Uhr-Symbol und die Anzahl der
Tage bis zum fälligen Service-Termin.
Bei Fahrzeugen mit Textmeldungen im Display des Kombiinstruments er-
scheint Service in --- km oder --- Tagen .
Service-Ereignis
Bei einem fälligen Service ertönt beim Einschalten der Zündung ein akusti-
sches Signal und für einige Sekunden erscheint das blinkende Schrauben-
schlüssel-Symbol . Bei Fahrzeugen mit Textmeldungen im Display des
Kombiinstruments erscheint Service jetzt.
Service-Meldung abfragen
Bei eingeschalteter Zündung, abgestelltem Motor und stehendem Fahrzeug
kann die aktuelle Service-Meldung abgefragt werden: 

65
Cockpit

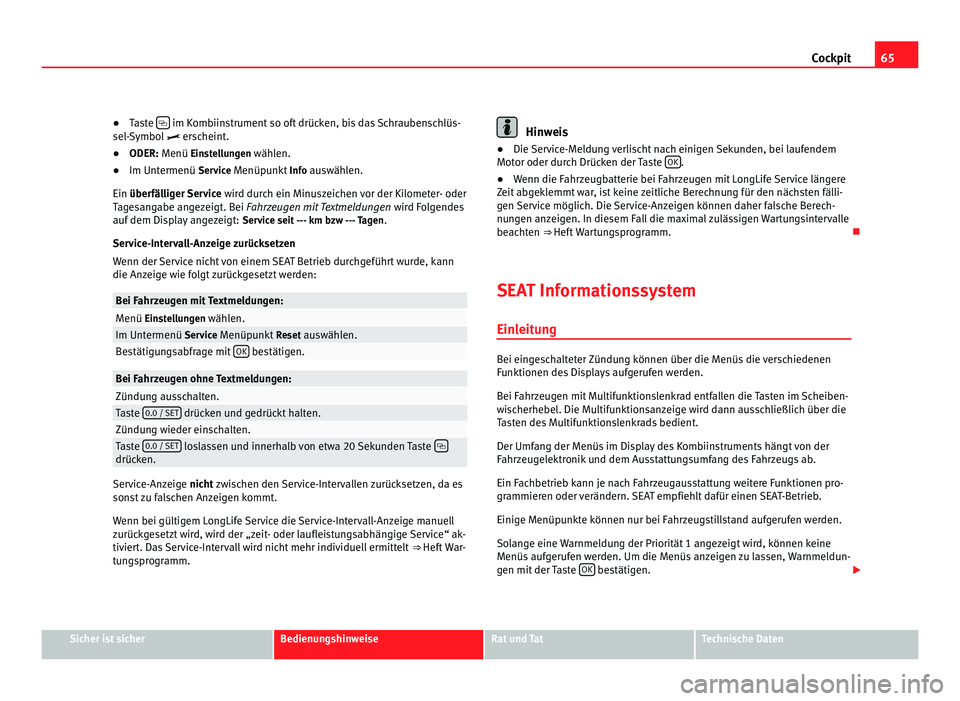

● Taste  im Kombiinstrument so oft drücken, bis das Schraubenschlüs-
sel-S ymbo
l  erscheint.
● ODER: Menü Einstellungen wählen.
● Im Untermenü

Servic
e Menüpunkt Info auswählen.
Ein überfälliger Service wird durch ein Minuszeichen vor der Kilometer- oder
Tagesangabe angezeigt. Bei Fahrzeugen mit Textmeldungen wird Folgendes
auf dem Display angezeigt: Service seit --- km bzw --- Tagen .
Service-Intervall-Anzeige zurücksetzen
Wenn der Service nicht von einem SEAT Betrieb durchgeführt wurde, kann
die Anzeige wie folgt zurückgesetzt werden: Bei Fahrzeugen mit Textmeldungen:
Menü Einstellungen wählen.
Im Untermenü Serv
ic
e Menüpunkt Reset auswählen. Bestätigungsabfrage mit
OK bestätigen.
Bei Fahrzeugen ohne Textmeldungen:
Zündung ausschalten.
Taste
0.0 / S
ET drücken und gedrückt halten.
Zündung wieder einschalten.
Taste
0.0 / S
ET loslassen und innerhalb von etwa 20 Sekunden Taste
drücken.
Service-Anzeige nicht
zw
ischen den Service-Intervallen zurücksetzen, da es
sonst zu falschen Anzeigen kommt.
Wenn bei gültigem LongLife Service die Service-Intervall-Anzeige manuell
zurückgesetzt wird, wird der „zeit- oder laufleistungsabhängige Service“ ak-
tiviert. Das Service-Intervall wird nicht mehr individuell ermittelt ⇒ Heft War-
tungsprogramm. Hinweis
● Die Service-Meldung verlischt nach einigen Sekunden, bei laufendem
Mot or oder dur

ch Drücken der Taste OK .
● Wenn die Fahrzeugbatterie bei Fahrzeugen mit LongLife Service längere
Zeit ab

geklemmt war, ist keine zeitliche Berechnung für den nächsten fälli-
gen Service möglich. Die Service-Anzeigen können daher falsche Berech-
nungen anzeigen. In diesem Fall die maximal zulässigen Wartungsintervalle
beachten ⇒ Heft Wartungsprogramm. 
SEAT Informationssystem Einl eit

ung Bei eingeschalteter Zündung können über die Menüs die verschiedenen
Fu
nktionen de

s Displays aufgerufen werden.
Bei Fahrzeugen mit Multifunktionslenkrad entfallen die Tasten im Scheiben-
wischerhebel. Die Multifunktionsanzeige wird dann ausschließlich über die
Tasten des Multifunktionslenkrads bedient.
Der Umfang der Menüs im Display des Kombiinstruments hängt von der
Fahrzeugelektronik und dem Ausstattungsumfang des Fahrzeugs ab.
Ein Fachbetrieb kann je nach Fahrzeugausstattung weitere Funktionen pro-
grammieren oder verändern. SEAT empfiehlt dafür einen SEAT-Betrieb.
Einige Menüpunkte können nur bei Fahrzeugstillstand aufgerufen werden.
Solange eine Warnmeldung der Priorität 1 angezeigt wird, können keine
Menüs aufgerufen werden. Um die Menüs anzeigen zu lassen, Warnmeldun-
gen mit der Taste OK bestätigen.
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

66
Cockpit
Ergänzende Informationen und Warnhinweise:
● Außenspiegel ⇒ Seite 116
● Standheiz
ung ⇒ Seite 172 ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das Unfälle und Verletzungen ver-
urs ac

hen.
● Niemals die Menüs im Kombiinstrument während der Fahrt aufrufen. 
Übersicht der Menüstruktur ■
MFA (M u

ltifunktionsanzeige) ⇒ Seite 69
■ Fahrtzeit
■ Momentaner Kraftstoffverbrauch
■ Durchschnittlicher Kraftstoffverbrauch
■ Reichweite
■ Fahrstrecke
■ Durchschnittliche Geschwindigkeit
■ Digitale Geschwindigkeitsanzeige
■ Digitale Öltemperaturanzeige
■ Geschwindigkeitswarnung
■ Audio ⇒ Heft Radio bzw. ⇒ Heft Navigationssystem
■ Navigation ⇒ Heft Navigationssystem
■ Standheizung ⇒ Seite 172
■ Aktivierung
■ Programm Ein / Aus
■ Deaktivierung
■ Vorwahlzeit 1-3
■ Tag
■ Stunde ■
Minute
■ Aktivier

en
■ Laufzeit
■ Betriebsart
■ Heizen
■ Lüften
■ Tag
■ Werkseinstellung
■ Fzg.-Status ⇒ Seite 69
■ Einstellungen ⇒ Seite 70
■ MFA-Daten
■ Fahrtzeit
■ Momentaner Kraftstoffverbrauch
■ Durchschnittlicher Kraftstoffverbrauch
■ Fahrstrecke
■ Reichweite
■ Durchschnittliche Geschwindigkeit
■ Digitale Geschwindigkeitsanzeige
■ Geschwindigkeitswarnung
■ Kompassanzeige
■ Komfort ⇒ Seite 72
■ Türöffnung
■ manuell
■ automatisch
■ Elektrische Kindersicherung Ein / Aus
■ DWA-Quittung Ein / Aus
■ Fensterbedienung
■ Off
■ Alle
■ Fahrer
■ Spiegelabsenkung Ein / Aus 

67
Cockpit

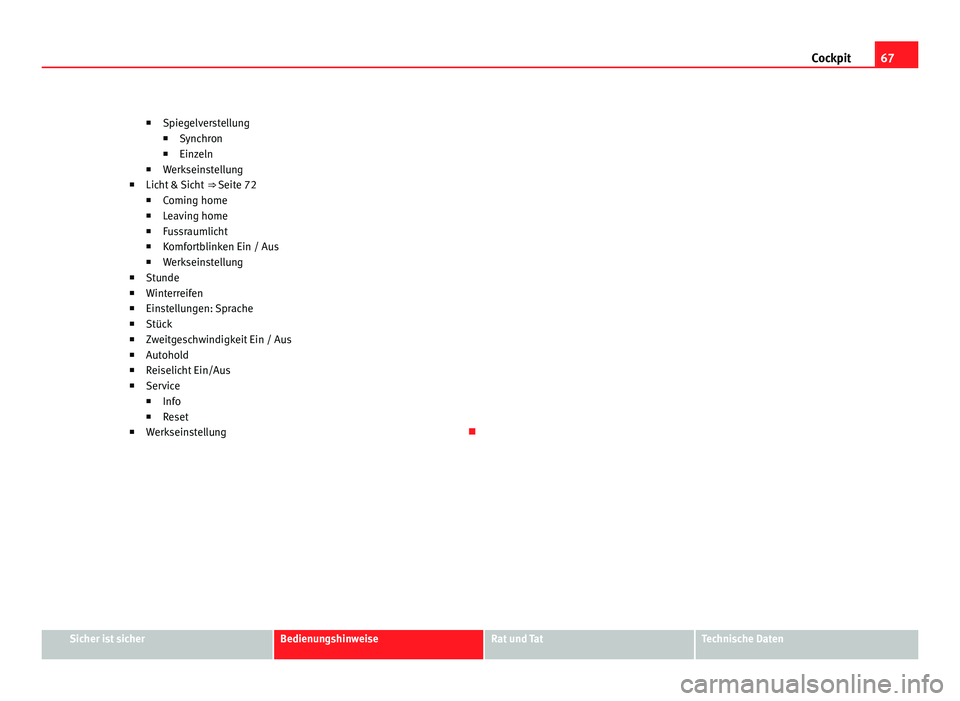

■ Spie g
elverstellung
■ Synchron
■ Einzeln
■ Werkseinstellung
■ Licht & Sicht ⇒ Seite 72
■ Coming home
■ Leaving home
■ Fussraumlicht
■ Komfortblinken Ein / Aus
■ Werkseinstellung
■ Stunde
■ Winterreifen
■ Einstellungen: Sprache
■ Stück
■ Zweitgeschwindigkeit Ein / Aus
■ Autohold
■ Reiselicht Ein/Aus
■ Service
■ Info
■ Reset
■ Werkseinstellung Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

68
Cockpit

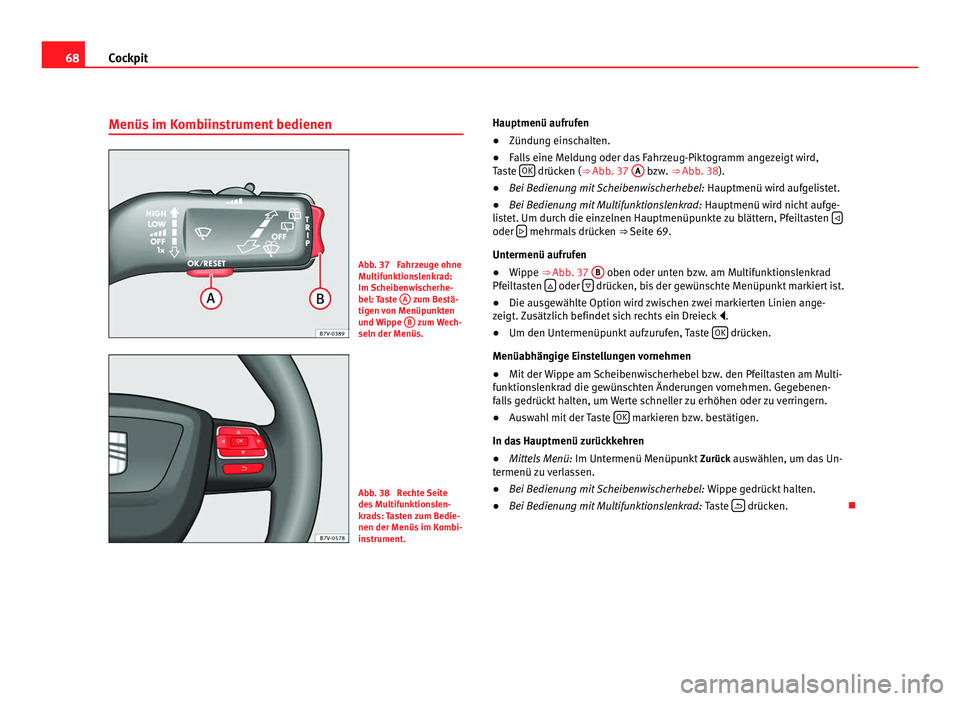

Menüs im Kombiinstrument bedienen Abb. 37 Fahrzeuge ohne
Mu
ltif
unktionslenkrad:
Im Scheibenwischerhe-
bel: Taste A zum Bestä-
tigen v

on Menüpunkten
und Wippe B zum Wech-
seln der Menüs. Abb. 38 Rechte Seite
des
M

ultifunktionslen-
krads: Tasten zum Bedie-
nen der Menüs im Kombi-
instrument. Hauptmenü aufrufen
●
Zündung einschalten.
● Falls eine Meldung oder das Fahrzeug-Piktogramm angezeigt wird,
Tas

te OK drücken (⇒ Abb. 37
A bzw. ⇒ Abb. 38
).
● Be
i Bedienung mit Scheibenwischerhebel: Hauptmenü wird auf
gelistet.
● Bei Bedienung mit Multifunktionslenkrad: Hauptmenü wird nic
ht aufge-
listet. Um durch die einzelnen Hauptmenüpunkte zu blättern, Pfeiltasten  oder
 mehrmals drücken
⇒ Seite 69.
Unt ermenü aufruf

en
● Wippe ⇒ Abb. 37 B oben oder unten bzw. am Multifunktionslenkrad
Pfei lt

asten  oder
 drücken, bis der gewünschte Menüpunkt markiert ist.
● Die ausgewählte Option wird zwischen zwei markierten Linien ange-
zeig t

. Zusätzlich befindet sich rechts ein Dreieck .
● Um den Untermenüpunkt aufzurufen, Taste OK drücken.
Menüabhän gig

e Einstellungen vornehmen
● Mit der Wippe am Scheibenwischerhebel bzw. den Pfeiltasten am Multi-
funktion
slenkrad die gewünschten Änderungen vornehmen. Gegebenen-
falls gedrückt halten, um Werte schneller zu erhöhen oder zu verringern.
● Auswahl mit der Taste OK markieren bzw. bestätigen.
In da s

Hauptmenü zurückkehren
● Mittels Menü: Im Untermenü Menüp
unkt Zurück auswählen, um das Un-
termenü zu verlassen.
● Bei Bedienung mit Scheibenwischerhebel: Wippe g
edrückt halten.
● Bei Bedienung mit Multifunktionslenkrad: Tas
te  drücken.

