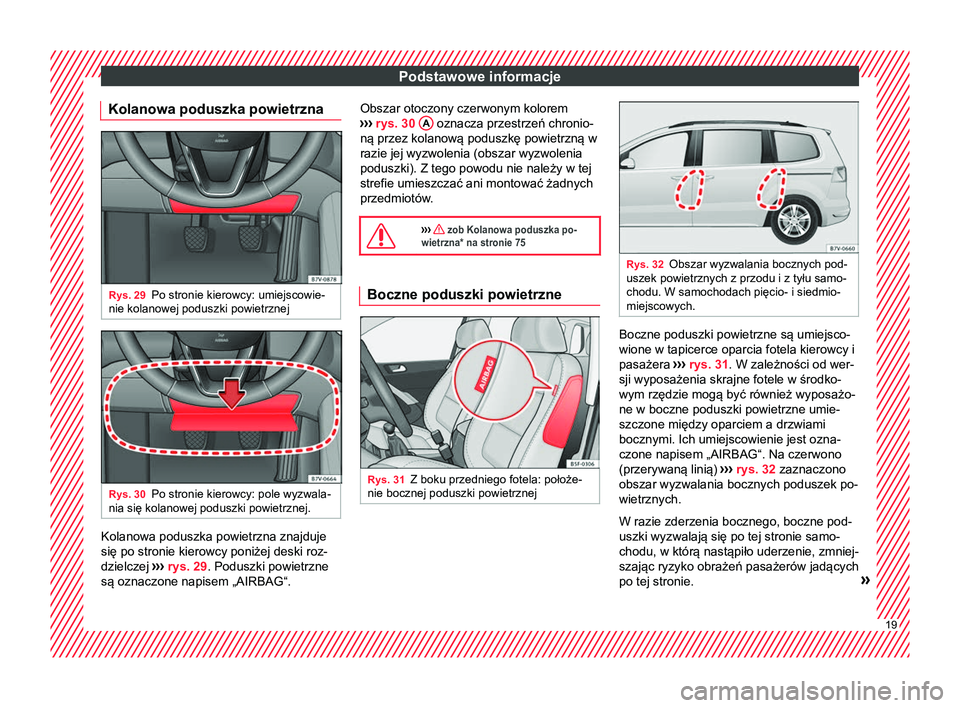

Page 21 of 356
Podstawowe informacje
Kolanowa poduszka powietrzna Rys. 29
Po stronie kierowcy: umiejscowie-
nie kolanowej poduszki powietrznej Rys. 30
Po stronie kierowcy: pole wyzwala-
nia się kolanowej poduszki powietrznej. Kolanowa poduszka powietrzna znajduje
się po stronie kierowcy poniżej deski roz-
dzielczej
››› rys. 29
. Poduszki powietrzne
są oznaczone napisem „AIRBAG“. Obszar otoczony czerwonym kolorem
››› rys. 30 A oznacza przestrzeń chronio-
ną przez kolanową poduszkę powietrzną w
razie jej wyzwolenia (obszar wyzwolenia
poduszki). Z tego powodu nie należy w tej
strefie umieszczać ani montować żadnych
przedmiotów.
››› zob Kolanowa poduszka po-
wietrzna* na stronie 75 Boczne poduszki powietrzne
Rys. 31
Z boku przedniego fotela: położe-
nie bocznej poduszki powietrznej Rys. 32
Obszar wyzwalania bocznych pod-
uszek powietrznych z przodu i z tyłu samo-
chodu. W samochodach pięcio- i siedmio-
miejscowych. Boczne poduszki powietrzne są umiejsco-
wione w tapicerce oparcia fotela kierowcy i
pasażera
››› rys. 31
. W zależności od wer-
sji wyposażenia skrajne fotele w środko-
wym rzędzie mogą być również wyposażo-
ne w boczne poduszki powietrzne umie-
szczone między oparciem a drzwiami
bocznymi. Ich umiejscowienie jest ozna-
czone napisem „AIRBAG“. Na czerwono
(przerywaną linią) ››› rys. 32 zaznaczono
obszar wyzwalania bocznych poduszek po-
wietrznych.
W razie zderzenia bocznego, boczne pod-
uszki wyzwalają się po tej stronie samo-
chodu, w którą nastąpiło uderzenie, zmniej-
szając ryzyko obrażeń pasażerów jadących
po tej stronie. » 19

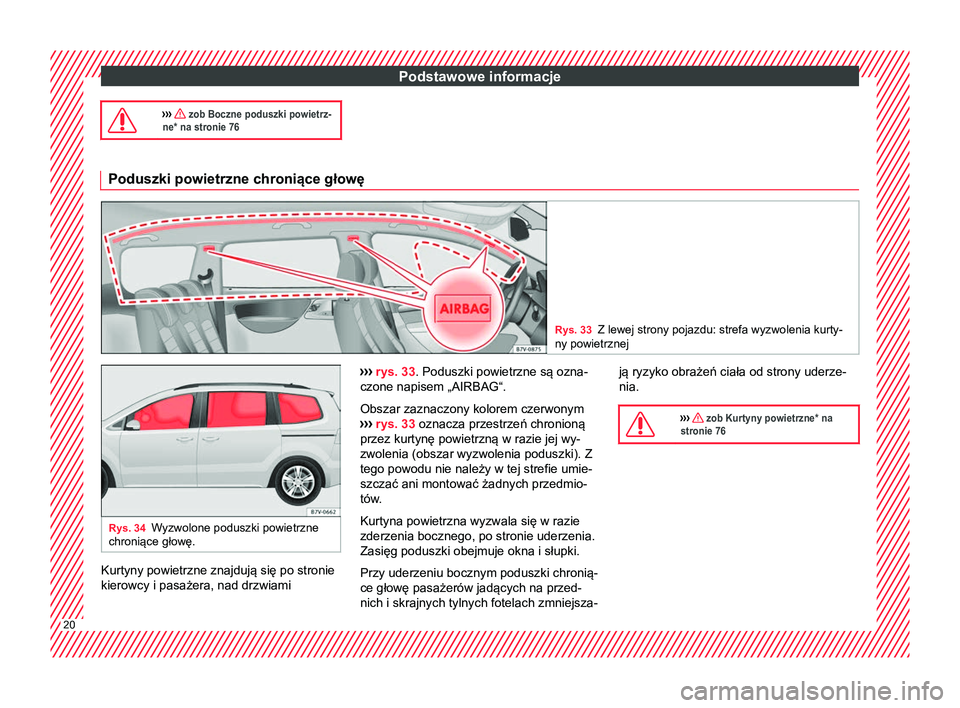

Page 22 of 356
Podstawowe informacje
››› zob Boczne poduszki powietrz-
ne* na stronie 76 Poduszki powietrzne chroniące głowę
Rys. 33
Z lewej strony pojazdu: strefa wyzwolenia kurty-
ny powietrznej Rys. 34
Wyzwolone poduszki powietrzne
chroniące głowę. Kurtyny powietrzne znajdują się po stronie
kierowcy i pasażera, nad drzwiami ›››
rys. 33 . Poduszki powietrzne są ozna-
czone napisem „AIRBAG“.
Obszar zaznaczony kolorem czerwonym
›› ›
rys. 33 oznacza przestrzeń chronioną
przez kurtynę powietrzną w razie jej wy-
zwolenia (obszar wyzwolenia poduszki). Z
tego powodu nie należy w tej strefie umie-
szczać ani montować żadnych przedmio-
tów.
Kurtyna powietrzna wyzwala się w razie
zderzenia bocznego, po stronie uderzenia.
Zasięg poduszki obejmuje okna i słupki.
Przy uderzeniu bocznym poduszki chronią-
ce głowę pasażerów jadących na przed-
nich i skrajnych tylnych fotelach zmniejsza- ją ryzyko obrażeń ciała od strony uderze-
nia.
››› zob Kurtyny powietrzne* na
stronie 76 20

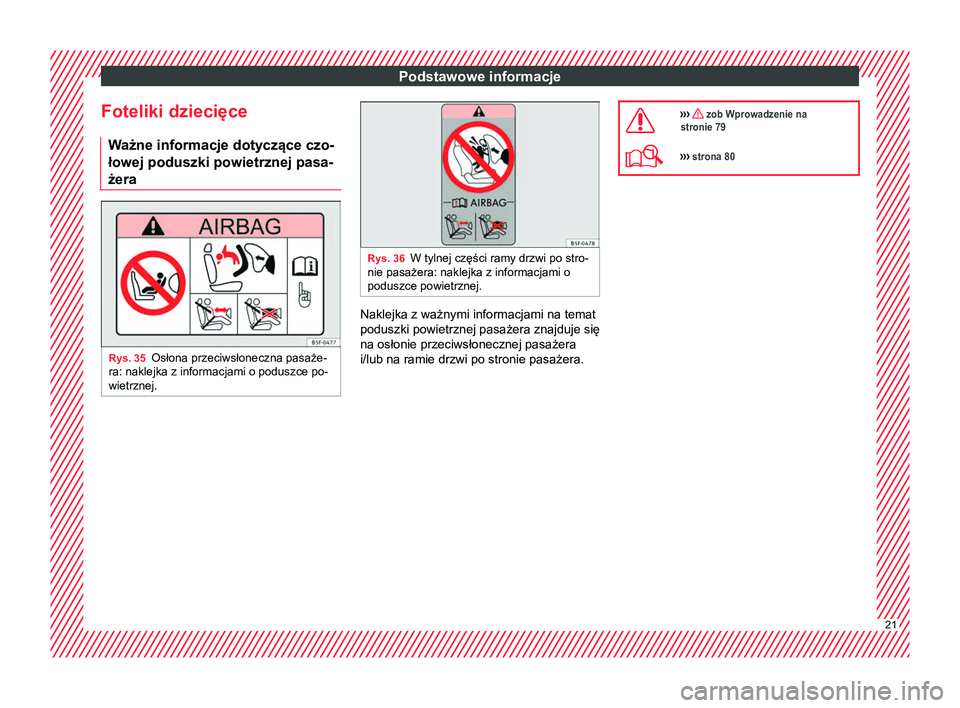

Page 23 of 356
Podstawowe informacje
Foteliki dziecięce W ażne informacje dotyczące czo-
łowej poduszki powietrznej pasa-
żera Rys. 35
Osłona przeciwsłoneczna pasaże-
ra: naklejka z informacjami o poduszce po-
wietrznej. Rys. 36
W tylnej części ramy drzwi po stro-
nie pasażera: naklejka z informacjami o
poduszce powietrznej. Naklejka z ważnymi informacjami na temat
poduszki powietrznej pasażera znajduje się
na osłonie przeciwsłonecznej pasażera
i/lub na ramie drzwi po stronie pasażera.
››› zob Wprowadzenie na
stronie 79
››› strona 80 21

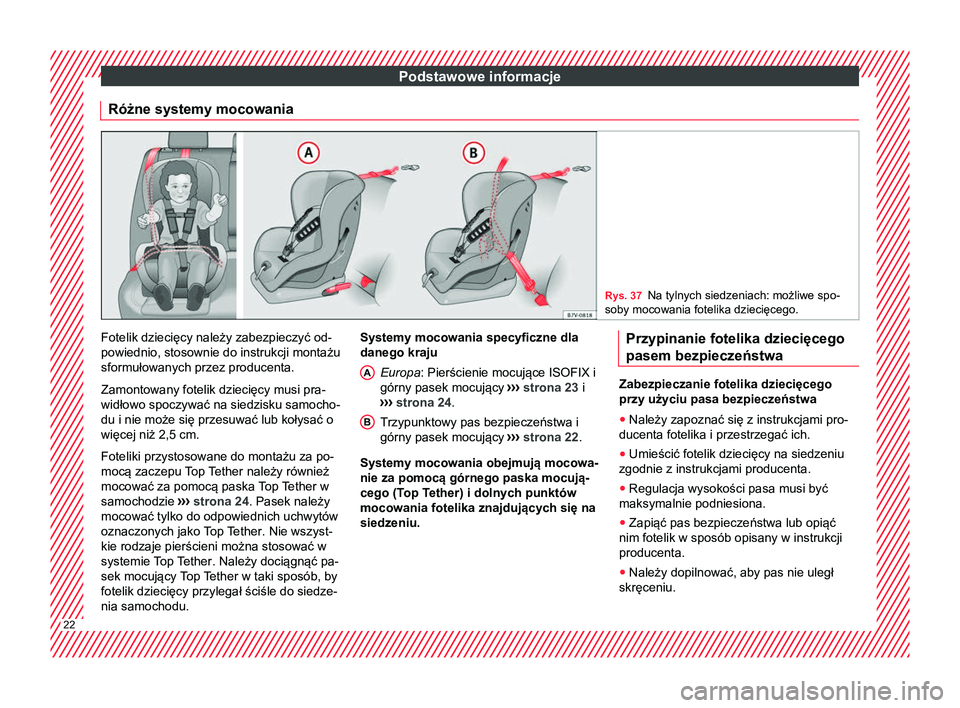

Page 24 of 356
Podstawowe informacje
Różne systemy mocowania Rys. 37
Na tylnych siedzeniach: możliwe spo-
soby mocowania fotelika dziecięcego. Fotelik dziecięcy należy zabezpieczyć od-
powiednio, stosownie do instrukcji montażu
sformułowanych przez producenta.
Zamontowany fotelik dziecięcy musi pra-
widłowo spoczywać na siedzisku samocho-
du i nie może się przesuwać lub kołysać o
więcej niż 2,5 cm.
Foteliki przystosowane do montażu za po-
mocą zaczepu Top
T
ether należy również
mocować za pomocą paska Top Tether w
samochodzie ››› strona 24. Pasek należy
mocować tylko do odpowiednich uchwytów
oznaczonych jako Top Tether. Nie wszyst-
kie rodzaje pierścieni można stosować w
systemie Top Tether. Należy dociągnąć pa-
sek mocujący Top Tether w taki sposób, by
fotelik dziecięcy przylegał ściśle do siedze-
nia samochodu. Systemy mocowania specyficzne dla
danego kraju
Europa : Pierścienie mocujące ISOFIX i
górny pasek mocujący ››› strona 23
i
››› strona 24.
Trzypunktowy pas bezpieczeństwa i
górny pasek mocujący ››› strona 22.
Systemy mocowania obejmują mocowa-
nie za pomocą górnego paska mocują-
cego (Top Tether) i dolnych punktów
mocowania fotelika znajdujących się na
siedzeniu. A B Przypinanie fotelika dziecięcego
pasem bezpieczeństwa
Zabezpieczanie fotelika dziecięcego
przy użyciu pasa bezpieczeństwa
● Należy zapoznać się z instrukcjami pro-
ducenta fotelika i przestrzegać ich.
● Umieścić fotelik dziecięcy na siedzeniu
zgodnie z instrukcjami producenta.
● Regulacja wysokości pasa musi być
maksymalnie podniesiona.
● Zapiąć pas bezpieczeństwa lub opiąć
nim fotelik w sposób opisany w instrukcji
producenta.
● Należy dopilnować, aby pas nie uległ
skręceniu. 22

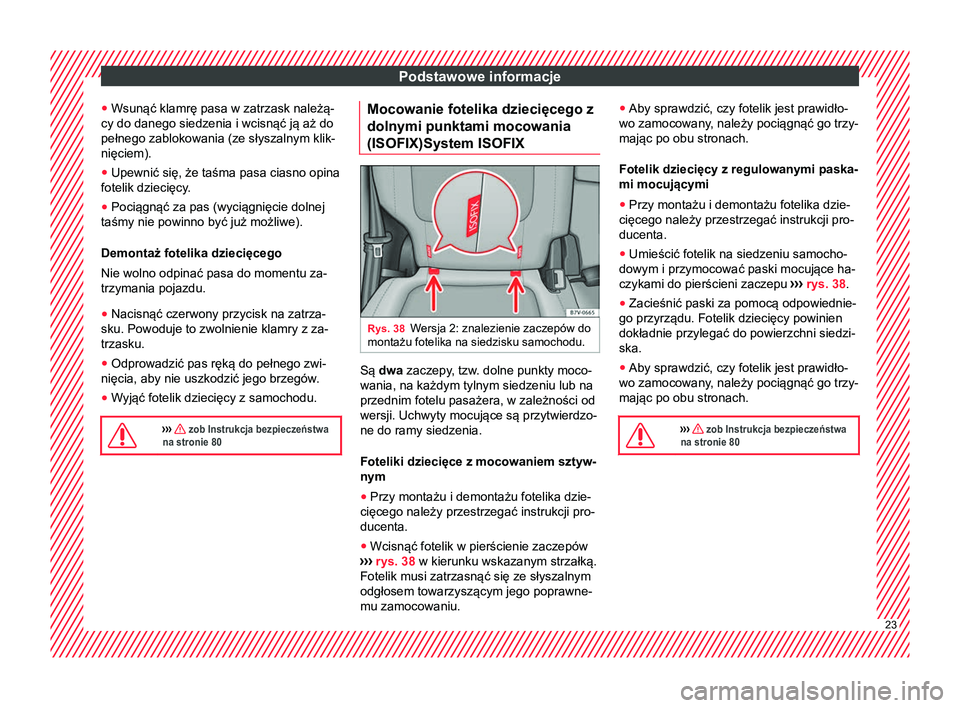

Page 25 of 356
Podstawowe informacje
● Wsunąć klamrę pasa w zatrzask należą-
cy do danego siedzenia i wcisnąć ją aż do
pełnego zablokowania (ze słyszalnym klik-
nięciem).
● Upewnić się, że taśma pasa ciasno opina
fotelik dziecięcy.
● Pociągnąć za pas (wyciągnięcie dolnej
taśmy nie powinno być już możliwe).
Demontaż fotelika dziecięcego
Nie wolno odpinać pasa do momentu za-
trzymania pojazdu.
● Nacisnąć czerwony przycisk na zatrza-
sku. Powoduje to zwolnienie klamry z za-
trzasku.
● Odprowadzić pas ręką do pełnego zwi-
nięcia, aby nie uszkodzić jego brzegów.
● Wyjąć fotelik dziecięcy z samochodu.
››› zob Instrukcja bezpieczeństwa
na stronie 80 Mocowanie fotelika dziecięcego z
dolnymi punktami mocowania
(ISOFIX)System ISOFIX
Rys. 38
Wersja 2: znalezienie zaczepów do
montażu fotelika na siedzisku samochodu. Są dwa zaczepy, tzw. dolne punkty moco-
wania, na każdym tylnym siedzeniu lub na
przednim fotelu pasażera, w zależności od
wersji. Uchwyty mocujące są przytwierdzo-
ne do ramy siedzenia.
Foteliki dziecięce z mocowaniem sztyw-
nym
● Przy montażu i demontażu fotelika dzie-
cięcego należy przestrzegać instrukcji pro-
ducenta.
● Wcisnąć fotelik w pierścienie zaczepów
››› rys. 38
w kierunku wskazanym strzałką.
Fotelik musi zatrzasnąć się ze słyszalnym
odgłosem towarzyszącym jego poprawne-
mu zamocowaniu. ●
Aby sprawdzić, czy fotelik jest prawidło-
wo zamocowany, należy pociągnąć go trzy-
mając po obu stronach.
Fotelik dziecięcy z regulowanymi paska-
mi mocującymi
● Przy montażu i demontażu fotelika dzie-
cięcego należy przestrzegać instrukcji pro-
ducenta.
● Umieścić fotelik na siedzeniu samocho-
dowym i przymocować paski mocujące ha-
czykami do pierścieni zaczepu ››› rys. 38 .
● Zacieśnić paski za pomocą odpowiednie-
go przyrządu. Fotelik dziecięcy powinien
dokładnie przylegać do powierzchni siedzi-
ska.
● Aby sprawdzić, czy fotelik jest prawidło-
wo zamocowany
, należy pociągnąć go trzy-
mając po obu stronach.
››› zob Instrukcja bezpieczeństwa
na stronie 80 23

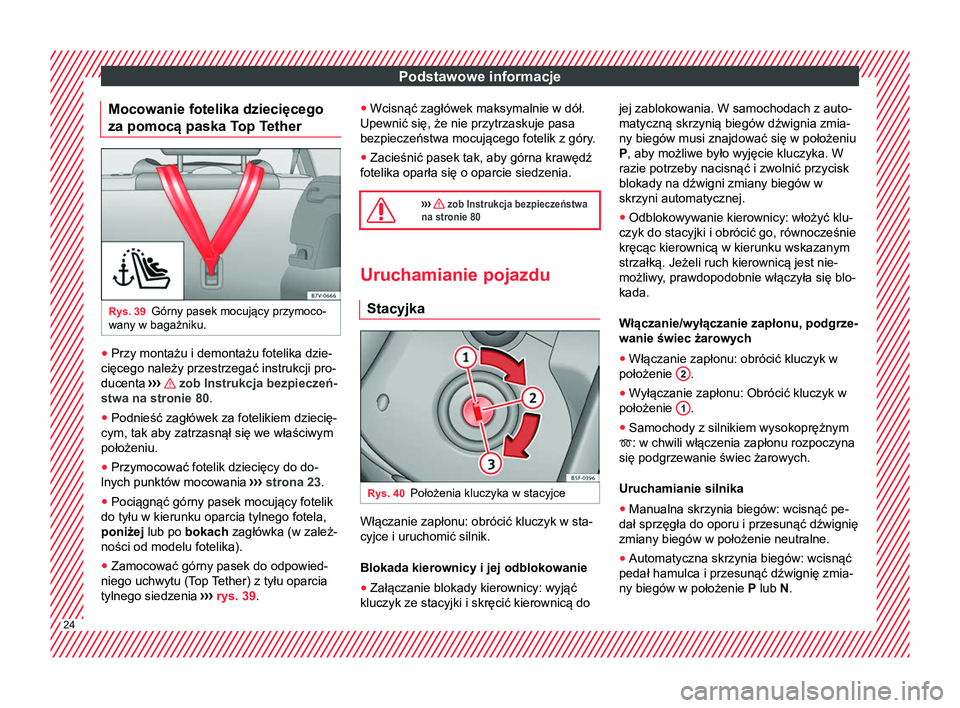

Page 26 of 356
Podstawowe informacje
Mocowanie fotelika dziecięcego
za pomocą paska T op TetherRys. 39
Górny pasek mocujący przymoco-
wany w bagażniku. ●
Przy montażu i demontażu fotelika dzie-
cięcego należy przestrzegać instrukcji pro-
ducenta ››› zob Instrukcja bezpieczeń-
stwa na stronie 80.
● Podnieść zagłówek za fotelikiem dziecię-
cym, tak aby zatrzasnął się we właściwym
położeniu.
● Przymocować fotelik dziecięcy do do-
lnych punktów mocowania ››› strona 23 .
● Pociągnąć górny pasek mocujący fotelik
do tyłu w kierunku oparcia tylnego fotela,
poniżej lub po bokach
zagłówka (w zależ-
ności od modelu fotelika).
● Zamocować górny pasek do odpowied-
niego uchwytu (Top Tether) z tyłu oparcia
tylnego siedzenia ›
›› rys. 39. ●
Wcisnąć zagłówek maksymalnie w dół.
Upewnić się, że nie przytrzaskuje pasa
bezpieczeństwa mocującego fotelik z góry.
● Zacieśnić pasek tak, aby górna krawędź
fotelika oparła się o oparcie siedzenia.
››› zob Instrukcja bezpieczeństwa
na stronie 80 Uruchamianie pojazdu
Stacyjka Rys. 40
Położenia kluczyka w stacyjce Włączanie zapłonu: obrócić kluczyk w sta-
cyjce i uruchomić silnik.
Blokada kierownicy i jej odblokowanie
● Załączanie blokady kierownicy: wyjąć
kluczyk ze stacyjki i skręcić kierownicą do jej zablokowania. W samochodach z auto-
matyczną skrzynią biegów dźwignia zmia-
ny biegów musi znajdować się w położeniu
P, aby możliwe było wyjęcie kluczyka. W
razie potrzeby nacisnąć i zwolnić przycisk
blokady na dźwigni zmiany biegów w
skrzyni automatycznej.
●
Odblokowywanie kierownicy: włożyć klu-
czyk do stacyjki i obrócić go, równocześnie
kręcąc kierownicą w kierunku wskazanym
strzałką. Jeżeli ruch kierownicą jest nie-
możliwy, prawdopodobnie włączyła się blo-
kada.
Włączanie/wyłączanie zapłonu, podgrze-
wanie świec żarowych
● Włączanie zapłonu: obrócić kluczyk w
położenie 2 .
● Wyłączanie zapłonu: Obrócić kluczyk w
położenie 1 .
● Samochody z silnikiem wysokoprężnym
: w chwili włączenia zapłonu rozpoczyna
się podgrzewanie świec żarowych.
Uruchamianie silnika
● Manualna skrzynia biegów: wcisnąć pe-
dał sprzęgła do oporu i przesunąć dźwignię
zmiany biegów w położenie neutralne.
● Automatyczna skrzynia biegów: wcisnąć
pedał hamulca i przesunąć dźwignię zmia-
ny biegów w położenie P lub N.24

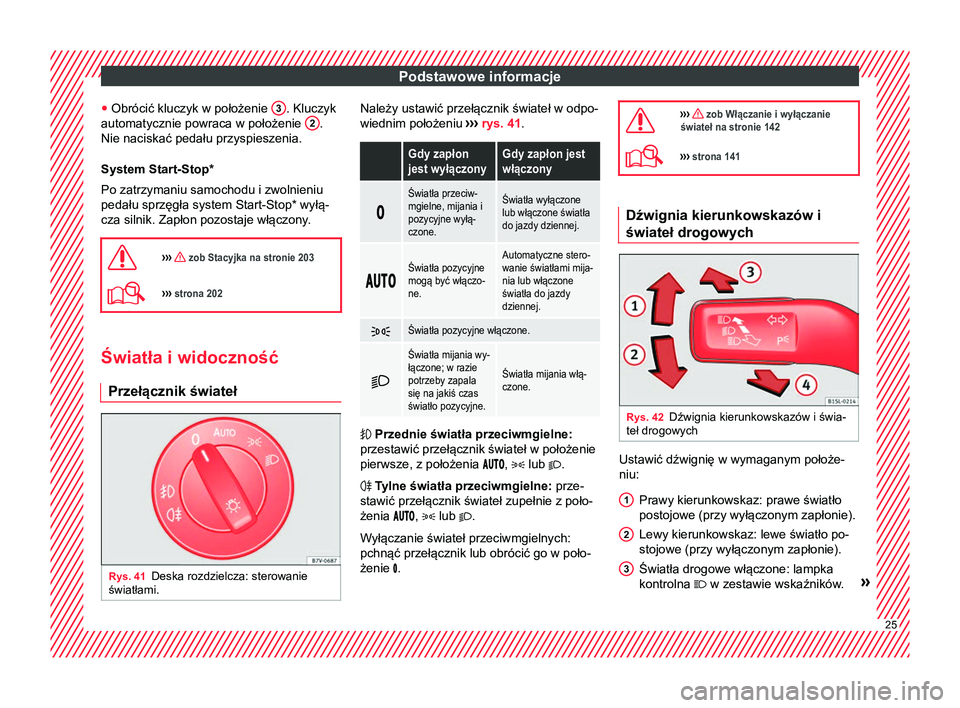

Page 27 of 356
Podstawowe informacje
● Obrócić kluczyk w położenie 3 . Kluczyk
automatycznie powraca w położenie 2 .
Nie naciskać pedału przyspieszenia.
System Start-Stop*
Po zatrzymaniu samochodu i zwolnieniu
pedału sprzęgła system Start-Stop* wyłą- cza silnik. Zapłon pozostaje włączony.
››› zob Stacyjka na stronie 203
››› strona 202 Światła i widoczność
Przełącznik świateł Rys. 41
Deska rozdzielcza: sterowanie
światłami. Należy ustawić przełącznik świateł w odpo-
wiednim położeniu
››› rys. 41
.
Gdy zapłon
jest wyłączonyGdy zapłon jest
włączony
Światła przeciw-
mgielne, mijania i
pozycyjne wyłą-
czone.Światła wyłączone
lub włączone światła
do jazdy dziennej.
Światła pozycyjne
mogą być włączo-
ne.Automatyczne stero-
wanie światłami mija-
nia lub włączone
światła do jazdy
dziennej.
Światła pozycyjne włączone.
Światła mijania wy-
łączone; w razie
potrzeby zapala
się na jakiś czas
światło pozycyjne.
Światła mijania włą-
czone.
Przednie światła przeciwmgielne:
przestawić przełącznik świateł w położenie
pierwsze, z położenia
, lub .
Tylne światła przeciwmgielne: prze-
stawić przełącznik świateł zupełnie z poło-
żenia , lub .
Wyłączanie świateł przeciwmgielnych:
pchnąć przełącznik lub obrócić go w poło-
żenie .
››› zob Włączanie i wyłączanie
świateł na stronie 142
››› strona 141 Dźwignia kierunkowskazów i
świateł drogowych
Rys. 42
Dźwignia kierunkowskazów i świa-
teł drogowych Ustawić dźwignię w wymaganym położe-
niu:
Prawy kierunkowskaz: prawe światło
postojowe (przy wyłączonym zapłonie).
Lewy kierunkowskaz: lewe światło po-
stojowe (przy wyłączonym zapłonie).
Światła drogowe włączone: lampka
kontrolna w zestawie wskaźników. »
1 2
3
25

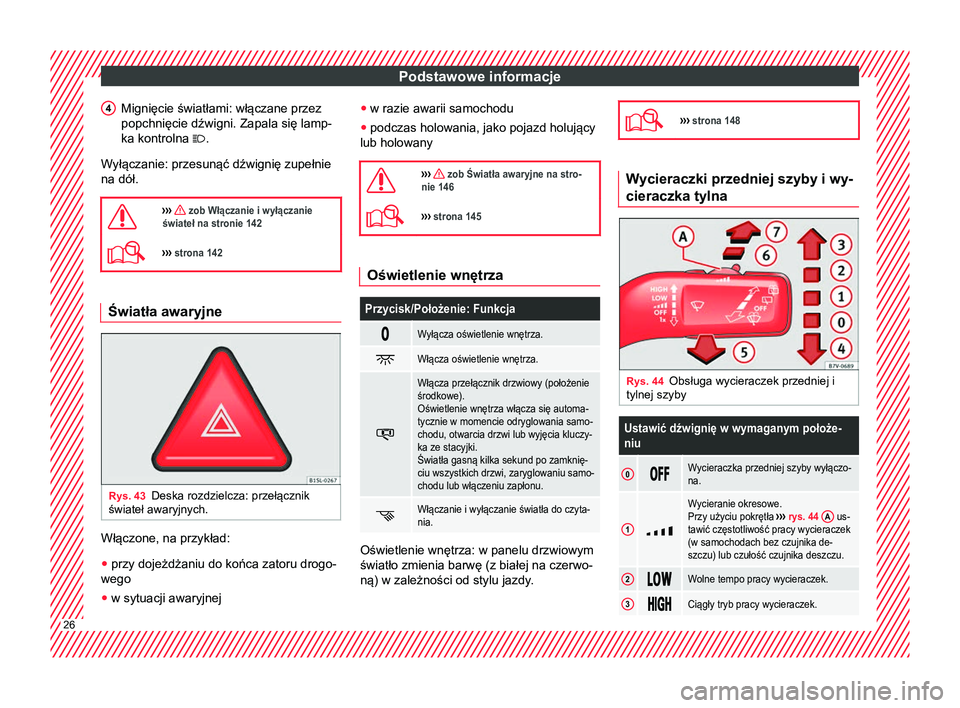

Page 28 of 356
Podstawowe informacje
Mignięcie światłami: włączane przez
popchnięcie dźwigni. Zapala się lamp-
ka kontrolna .
Wyłączanie: przesunąć dźwignię zupełnie
na dół.
››› zob Włączanie i wyłączanie
świateł na stronie 142
››› strona 142 Światła awaryjne
Rys. 43
Deska rozdzielcza: przełącznik
świateł awaryjnych. Włączone, na przykład:
● przy dojeżdżaniu do końca zatoru drogo-
wego
● w sytuacji awaryjnej
4 ●
w razie awarii samochodu
● podczas holowania, jako pojazd holujący
lub holowany
››› zob Światła awaryjne na stro-
nie 146
››› strona 145 Oświetlenie wnętrza
Przycisk/Położenie: Funkcja
Wyłącza oświetlenie wnętrza.
Włącza oświetlenie wnętrza.
Włącza przełącznik drzwiowy (położenie
środkowe).
Oświetlenie wnętrza włącza się automa-
tycznie w momencie odryglowania samo-
chodu, otwarcia drzwi lub wyjęcia kluczy-
ka ze stacyjki.
Światła gasną kilka sekund po zamknię-
ciu wszystkich drzwi, zaryglowaniu samo-
chodu lub włączeniu zapłonu.
Włączanie i wyłączanie światła do czyta-
nia.
Oświetlenie wnętrza: w panelu drzwiowym
światło zmienia barwę (z białej na czerwo-
ną) w zależności od stylu jazdy.
›››
strona 148 Wycieraczki przedniej szyby i wy-
cieraczka tylna
Rys. 44
Obsługa wycieraczek przedniej i
tylnej szyby
Ustawić dźwignię w wymaganym położe-
niu
0 Wycieraczka przedniej szyby wyłączo-
na.
1
Wycieranie okresowe.
Przy użyciu pokrętła
››› rys. 44 A us-
tawić częstotliwość pracy wycieraczek
(w samochodach bez czujnika de-
szczu) lub czułość czujnika deszczu.
2 Wolne tempo pracy wycieraczek.
3
Ciągły tryb pracy wycieraczek.
26
Page 29 of 356
Podstawowe informacjeUstawić dźwignię w wymaganym położe-
niu
4
Jednokrotne wytarcie – wycieranie
krótkie. Przytrzymać przełącznik w do-
lnym położeniu w celu zwiększenia
częstotliwości wycierania.
5
Automatyczne wycieranie przedniej
szyby przy podniesionym do góry
przełączniku.
6
Przerywany tryb pracy wycieraczki tyl-
nej szyby. Wycieraczka przeciera szy-
bę co 6 sekund.
7
Automatyczne wycieranie tylnej szyby
przy przyciśniętym przełączniku.
››› zob Dźwignia wycieraczek na
stronie 149
››› strona 149
››› strona 56 System informacyjny SEAT-
a
Wprowadzenie Przy włączonym zapłonie istnieje możli-
wość odczytu różnych komunikatów na wy- świetlaczu w zestawie wskaźników poprzez
przewijanie menu.
Pojazdy z kierownicą wielofunkcyjną nie
mają przycisków na dźwigni wycieraczek
szyby przedniej. Korzystanie z wyświetla-
cza wielofunkcyjnego jest możliwe jedynie
przy użyciu przycisków na kierownicy.
Liczba menu wyświetlanych w zestawie
wskaźników różni się w zależności od za-
stosowanych w danym pojeździe rozwią-
zań elektronicznych i wyposażenia.
Zaprogramowanie lub zmiana dodatko-
wych funkcji dla danego wyposażenia po-
jazdu jest możliwa w specjalistycznym
warsztacie. SEAT zaleca wizytę w autory-
zowanym serwisie.
Niektóre opcje menu są dostępne tylko
podczas postoju pojazdu.
Menu są niedostępne dopóki wyświetla się
ostrzeżenie o priorytecie 1.
Aby wyświetlić
menu, należy odpowiedzieć na ostrzeżenie
naciskając OK .
Podsumowanie struktury menu ■
Wyświetlacz wielofunkcyjny (MFD)
›› ›
strona 29
■ Czas podróży
■ Chwilowe zużycie paliwa
■ Średnie zużycie paliwa ■
Zasięg
■ Przejechana odległość
■ Średnia prędkość
■ Cyfrowy prędkościomierz
■ Cyfrowe wyświetlanie temperatury oleju
■ Ostrzeżenie o prędkości
■ Audio ››› zeszyt Radio
lub ››› ze-
szyt System nawigacji
■ Nawigacja ››› zeszyt System nawigacji
■ Telefon ››› zeszyt Radio lub ››› ze-
szyt System nawigacji
■ Nagrzewnica pomocnicza ›››
stro-
na 196
■ Aktywacja
■ Włączanie/Wyłączanie programu
■ Wyłączanie
■ Timer 1-3
■ Dzień
■ Godzina
■ Minuty
■ Włączanie
■ Czas trwania
■ Tryb działania
■ Ogrzewanie
■ Wentylacja
■ Dzień
■ Ustawienie fabryczne
■ Stan pojazdu ››› strona 29
■ Konfiguracja ››› strona 31 » 27
Page 30 of 356
Podstawowe informacje
■ Informacje na wyświetlaczu wielofunk-
cyjnym
■ Czas podróży
■ Chwilowe zużycie paliwa
■ Średnie zużycie paliwa
■ Przejechana odległość
■ Zasięg
■ Średnia prędkość
■ Cyfrowy prędkościomierz
■ Ostrzeżenie o prędkości
■ Kompas
■ Komfort ››› strona 31
■ Centralny system ryglowania drzwi
(Centralny zamek)
■Automatyczne ryglowanie drzwi
(Auto Lock) Włączone/W
yłączone
■ Automatyczne odryglowanie drzwi
(Auto Unlock) Włączone/Wyłączone
■ Odryglowanie drzwi (Odryglowanie
drzwi: Wszystkie, Jedne, Boczne
przesuwne, Indywidualne ustawie-
nia)
■ Powrót
■ Elektrycznie sterowane szyby
■ Wył.
■ Wszystkie
■ Kierowca
■ Powrót
■ Ustawienie lusterka Włączone/Wyłą-
czone ■
Regulacja lusterek
■ Indywidualnie
■ Synchronizacja
■ Powrót
■ Ustawienia fabryczne
■ Powrót
■ Światła i widoczność ››› strona 32
■ Coming
Home
■ Leaving Home
■ Oświetlenie przestrzeni na stopy
■ Kierunkowskazy Komfort Włączo-
ne/Wyłączone
■ Ustawienie fabryczne
■ Światło podróżne Włączone/Wyłączo-
ne
■ Czas
■ Opony zimowe
■ Język
■ Jednostki
■ Prędkość w innych jednostkach Włą-
czona/Wyłączona
■ Autohold
■ Serwis
■Informacje
■ Resetuj
■ Ustawienie fabryczne Korzystanie z menu na tablicy
rozdzielczej
Rys. 45
Dźwignia wycieraczek: przyciski
dostępu do menu na tablicy rozdzielczej Rys. 46
Kierownica wielofunkcyjna: przyci-
ski dostępu do menu tablicy rozdzielczej Wywołanie menu głównego
● Włączyć zapłon. 28
