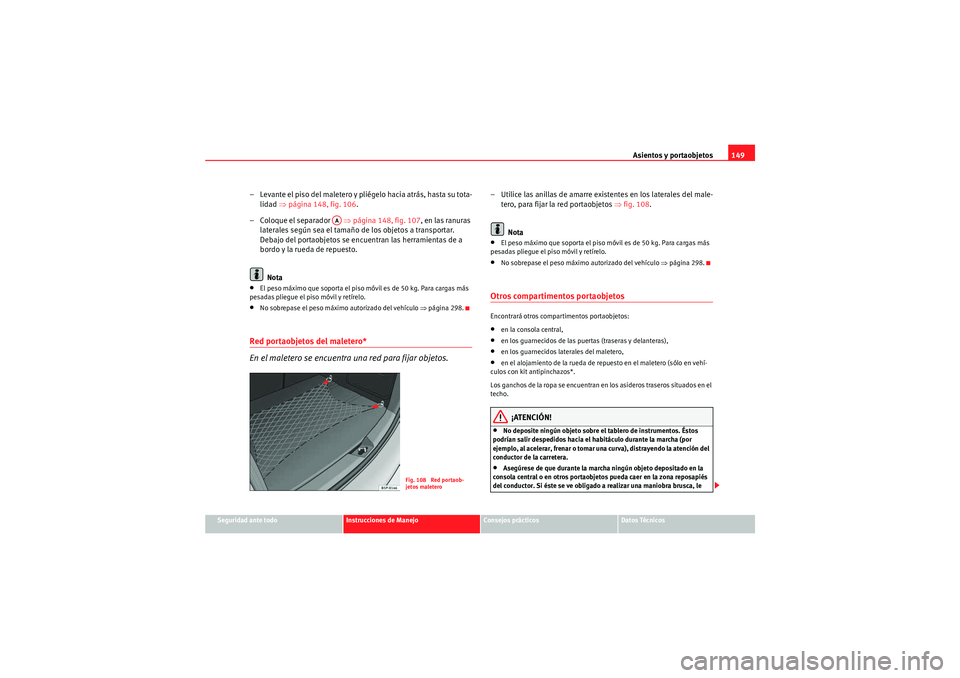

Seat Altea 2010 Manual del propietario (in Spanish)

Asientos y portaobjetos149
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-
lidad ⇒página 148, fig. 106 .
– Coloque el separador ⇒página 148, fig. 107 , en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
Nota•El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.•No sobrepase el peso máximo autorizado del vehículo ⇒página 298.Red portaobjetos del maletero*
En el maletero se encuentra una red para fijar objetos.
– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒fig. 108 .
Nota•El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.•No sobrepase el peso máximo autorizado del vehículo ⇒página 298.Otros compartimentos portaobjetosEncontrará otros compartimentos portaobjetos:•en la consola central,•en los guarnecidos de las puertas (traseras y delanteras),•en los guarnecidos laterales del maletero,•en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.¡ATENCIÓN!
•No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.•Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
AA
Fig. 108 Red portaob-
jetos maletero
Altea_ES.book Seite 149 Mittwoch, 29. Juli 2009 5:54 17

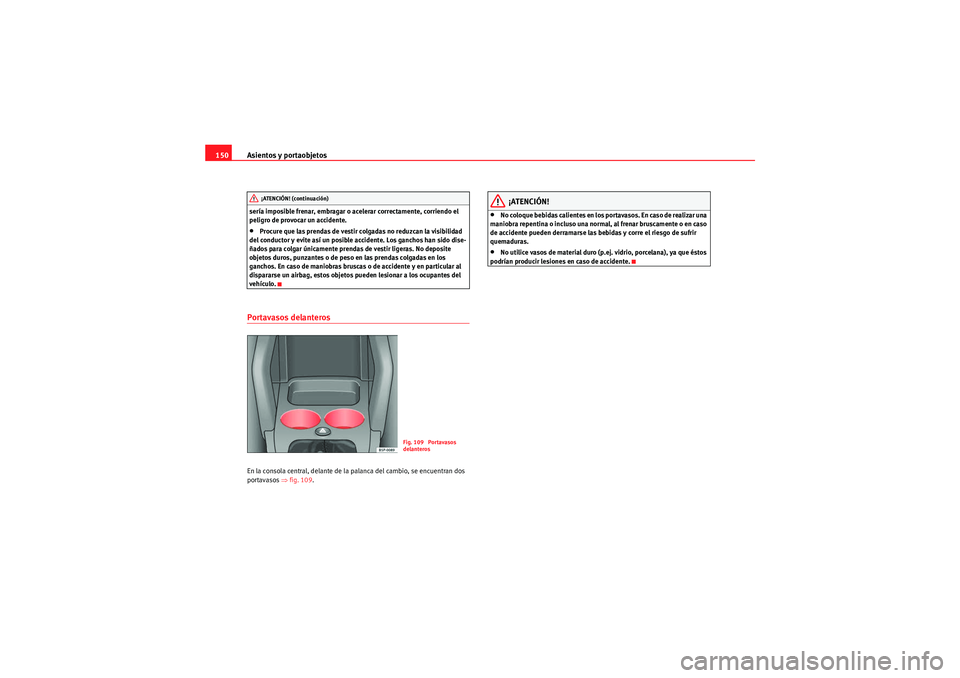

Asientos y portaobjetos
150sería imposible frenar, embragar o acelerar correctamente, corriendo el
peligro de provocar un accidente.•Procure que las prendas de vestir colgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.
Portavasos delanteros En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 109 .
¡ATENCIÓN!
•No coloque bebidas calientes en los portavasos. En caso de realizar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.•No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
¡ATENCIÓN! (continuación)
Fig. 109 Portavasos
delanteros
Altea_ES.book Seite 150 Mittwoch, 29. Juli 2009 5:54 17

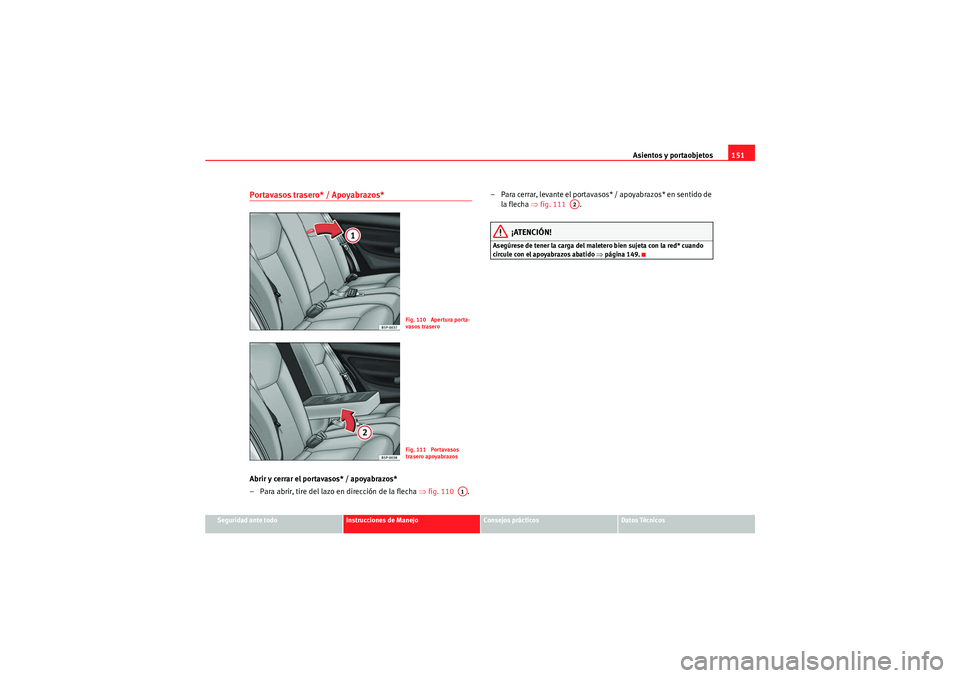

Asientos y portaobjetos151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Portavasos trasero* / Apoyabrazos*Abrir y cerrar el portavasos* / apoyabrazos*
– Para abrir, tire del lazo en dirección de la flecha ⇒fig. 110 .– Para cerrar, levante el portavasos* / apoyabrazos* en sentido de
la flecha ⇒fig. 111 .
¡ATENCIÓN!
Asegúrese de tener la carga del maletero bien sujeta con la red* cuando
circule con el apoyabrazos abatido ⇒página 149.
Fig. 110 Apertura porta-
vasos traseroFig. 111 Portavasos
trasero apoyabrazos
A1
A2
Altea_ES.book Seite 151 Mittwoch, 29. Juli 2009 5:54 17

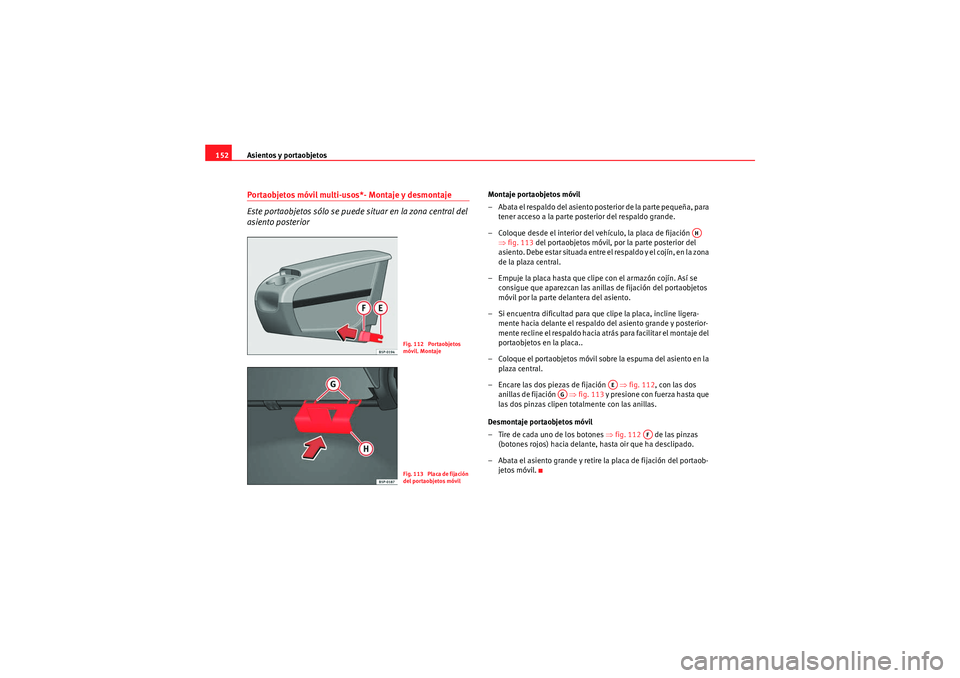

Asientos y portaobjetos
152Portaobjetos móvil multi-usos*- Montaje y desmontaje
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Montaje portaobjetos móvil
– Abata el respaldo del asiento posterior de la parte pequeña, para
tener acceso a la parte post erior del respaldo grande.
– Coloque desde el interior del vehículo, la placa de fijación ⇒fig. 113 del portaobjetos móvil, por la parte posterior del
asiento. Debe estar situada entre el respaldo y el cojín, en la zona
de la plaza central.
– Empuje la placa hasta que clipe con el armazón cojín. Así se consigue que aparezcan las anillas de fijación del portaobjetos
móvil por la parte delantera del asiento.
– Si encuentra dificultad para que clipe la placa, incline ligera- mente hacia delante el respaldo del asiento grande y posterior-
mente recline el respaldo hacia atrás para facilitar el montaje del
portaobjetos en la placa..
– Coloque el portaobjetos móvil sobre la espuma del asiento en la plaza central.
– Encare las dos piezas de fijación ⇒fig. 112 , con las dos
anillas de fijación ⇒ fig. 113 y presione con fuerza hasta que
las dos pinzas clipen totalmente con las anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒fig. 112 de las pinzas
(botones rojos) hacia delante, hasta oir que ha desclipado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Fig. 112 Portaobjetos
móvil. MontajeFig. 113 Placa de fijación
del portaobjetos móvil
AH
AE
AG
AF
Altea_ES.book Seite 152 Mittwoch, 29. Juli 2009 5:54 17

Asientos y portaobjetos153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

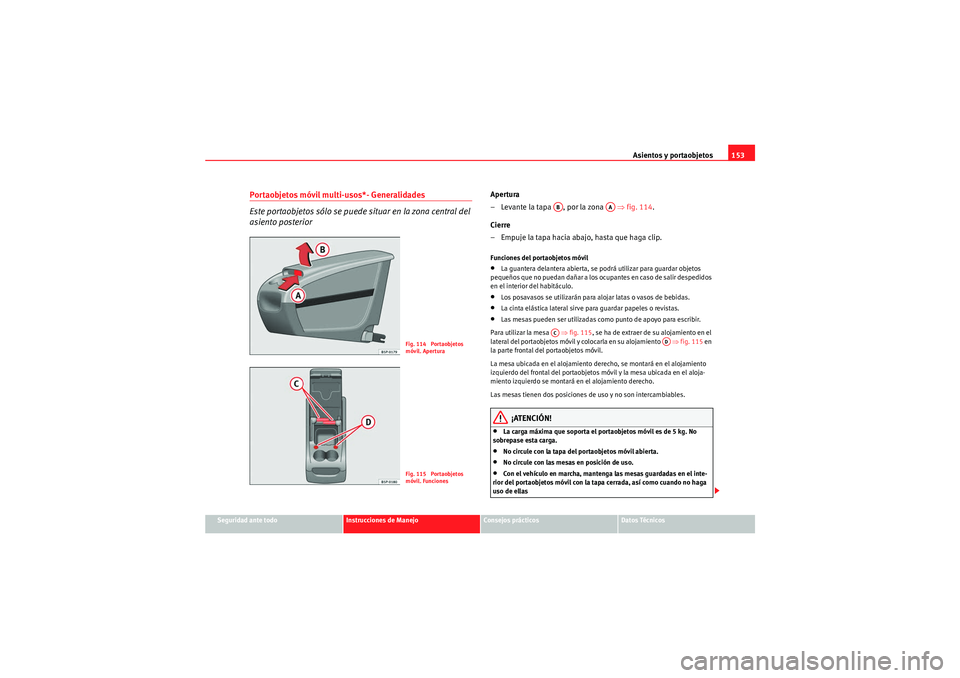

Portaobjetos móvil multi-usos*- Generalidades
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Apertura
– Levante la tapa , por la zona ⇒fig. 114 .
Cierre
– Empuje la tapa hacia abajo, hasta que haga clip.Funciones del portaobjetos móvil•La guantera delantera abierta, se podrá utilizar para guardar objetos
pequeños que no puedan dañar a los ocupantes en caso de salir despedidos
en el interior del habitáculo.•Los posavasos se utilizarán para alojar latas o vasos de bebidas.•La cinta elástica lateral sirve para guardar papeles o revistas.•Las mesas pueden ser utilizadas como punto de apoyo para escribir.
Para utilizar la mesa ⇒fig. 115 , se ha de extraer de su alojamiento en el
lateral del portaobjetos móvil y colocarla en su alojamiento ⇒fig. 115 en
la parte frontal del portaobjetos móvil.
La mesa ubicada en el alojamiento derecho, se montará en el alojamiento
izquierdo del frontal del portaobjetos móvil y la mesa ubicada en el aloja-
miento izquierdo se montará en el alojamiento derecho.
Las mesas tienen dos posiciones de uso y no son intercambiables.¡ATENCIÓN!
•La carga máxima que soporta el portaobjetos móvil es de 5 kg. No
sobrepase esta carga.•No circule con la tapa del portaobjetos móvil abierta.•No circule con las mesas en posición de uso.•Con el vehículo en marcha, mantenga las mesas guardadas en el inte-
rior del portaobjetos móvil con la tapa cerrada, así como cuando no haga
uso de ellas
Fig. 114 Portaobjetos
móvil. AperturaFig. 115 Portaobjetos
móvil. Funciones
AB
AA
AC
AD
Altea_ES.book Seite 153 Mittwoch, 29. Juli 2009 5:54 17

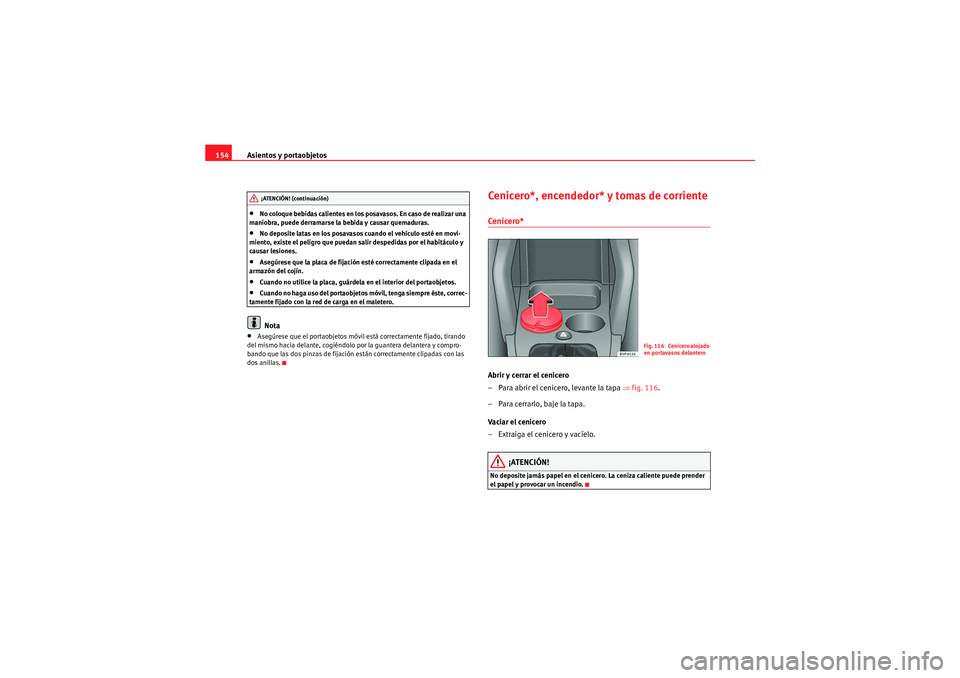

Asientos y portaobjetos
154•No coloque bebidas calientes en los posavasos. En caso de realizar una
maniobra, puede derramarse la bebida y causar quemaduras.•No deposite latas en los posavasos cuando el vehículo esté en movi-
miento, existe el peligro que puedan salir despedidas por el habitáculo y
causar lesiones.•Asegúrese que la placa de fijación esté correctamente clipada en el
armazón del cojín.•Cuando no utilice la placa, guárdela en el interior del portaobjetos.•Cuando no haga uso del portaobjetos móvil, tenga siempre éste, correc-
tamente fijado con la red de carga en el maletero.Nota
•Asegúrese que el portaobjetos móvil está correctamente fijado, tirando
del mismo hacia delante, cogiéndolo por la guantera delantera y compro-
bando que las dos pinzas de fijación están correctamente clipadas con las
dos anillas.
Cenicero*, encendedor* y tomas de corrienteCen icero* Abrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒ fig. 116.
– Para cerrarlo, baje la tapa.
Vaciar el cenicero
– Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
¡ATENCIÓN! (continuación)
Fig. 116 Cenicero alojado
en portavasos delantero
Altea_ES.book Seite 154 Mittwoch, 29. Juli 2009 5:54 17

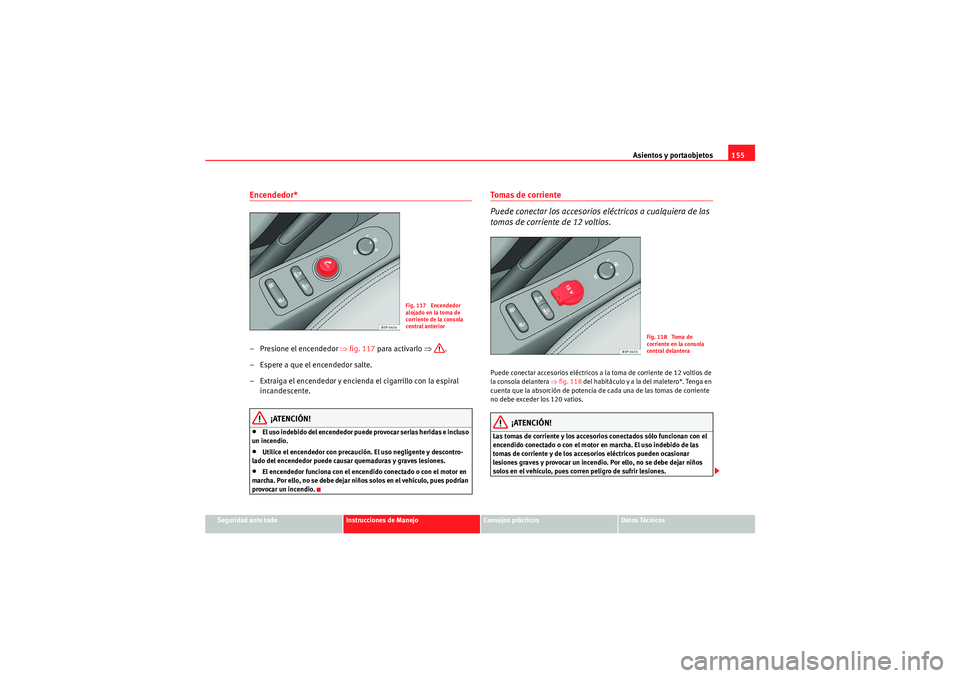

Asientos y portaobjetos155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Encendedor* – Presione el encendedor ⇒fig. 117 para activarlo ⇒.
– Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral incandescente.
¡ATENCIÓN!
•El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.•Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.•El encendedor funciona con el ence ndido conectado o con el motor en
marcha. Por ello, no se debe dejar niños solos en el vehículo, pues podrían
provocar un incendio.
To m a s d e c o r r i e n t e
Puede conectar los accesorios eléctricos a cualquiera de las
tomas de corriente de 12 voltios.Puede conectar accesorios eléctricos a la toma de corriente de 12 voltios de
la consola delantera ⇒fig. 118 del habitáculo y a la del maletero*. Tenga en
cuenta que la absorción de potencia de cada una de las tomas de corriente
no debe exceder los 120 vatios.
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados sólo funcionan con el
encendido conectado o con el motor en marcha. El uso indebido de las
tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incendio. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Fig. 117 Encendedor
alojado en la toma de
corriente de la consola
central anterior
Fig. 118 Toma de
corriente en la consola
central delantera
Altea_ES.book Seite 155 Mittwoch, 29. Juli 2009 5:54 17

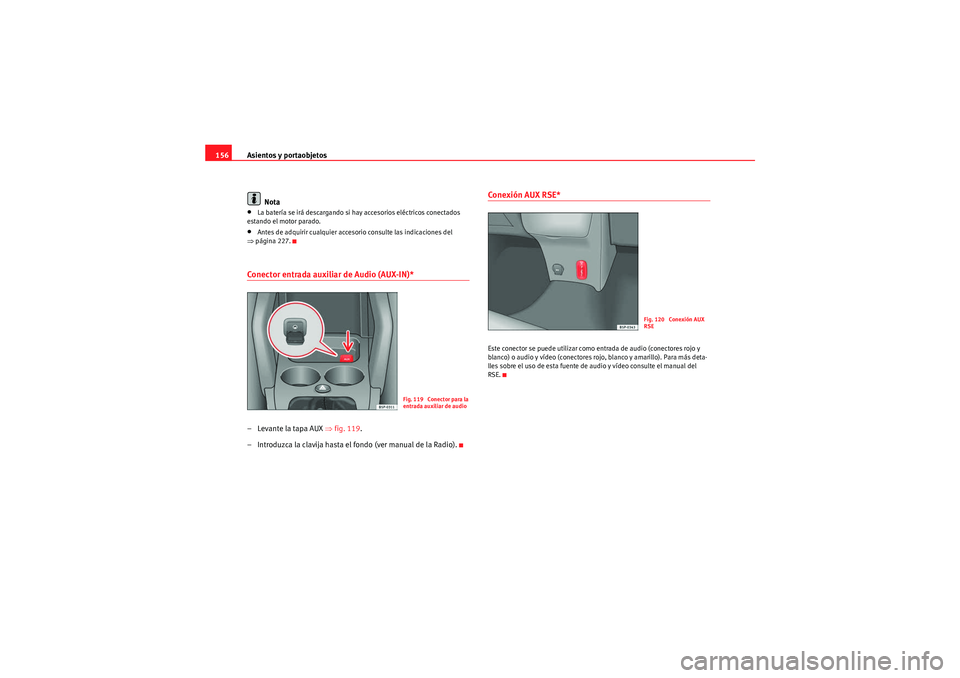

Asientos y portaobjetos
156
Nota•La batería se irá descargando si ha y accesorios eléctricos conectados
estando el motor parado.•Antes de adquirir cualquier accesorio consulte las indicaciones del
⇒ página 227.Conector entrada auxiliar de Audio (AUX-IN)*– Levante la tapa AUX ⇒fig. 119 .
– Introduzca la clavija hasta el fondo (ver manual de la Radio).
Conexión AUX RSE*Este conector se puede utilizar como entrada de audio (conectores rojo y
blanco) o audio y vídeo (conectores rojo, blanco y amarillo). Para más deta-
lles sobre el uso de esta fuente de audio y vídeo consulte el manual del
RSE.
Fig. 119 Conector para la
entrada auxiliar de audio
Fig. 120 Conexión AUX
RSE
Altea_ES.book Seite 156 Mittwoch, 29. Juli 2009 5:54 17

Asientos y portaobjetos157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

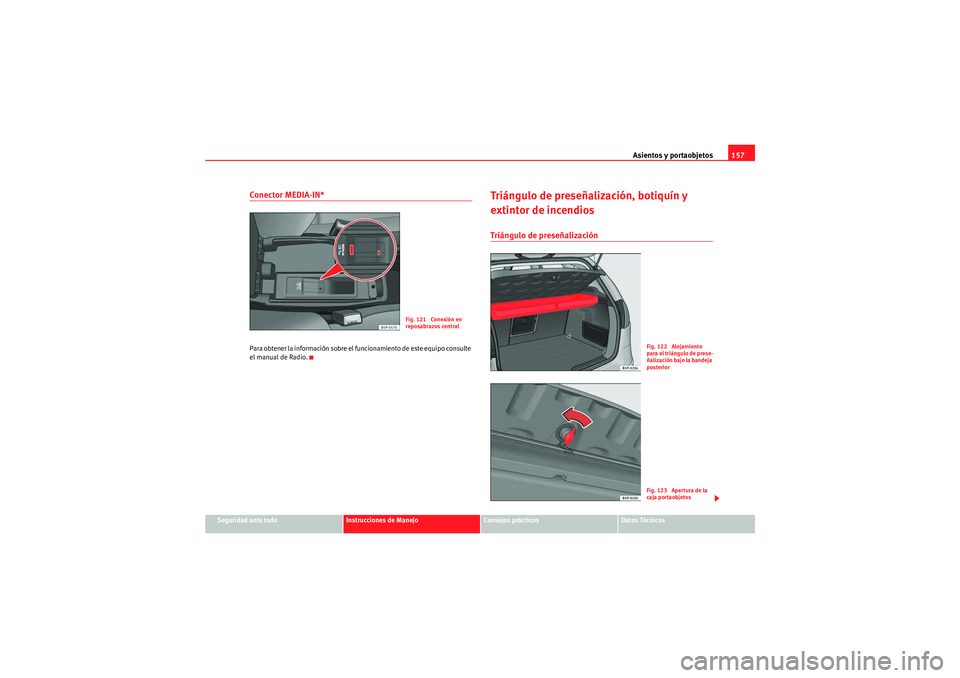

Conector MEDIA-IN*Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.
Triángulo de preseñalización, botiquín y
extintor de incendiosTriángulo de preseñalización
Fig. 121 Conexión en
reposabrazos central
Fig. 122 Alojamiento
para el triángulo de prese-
ñalización bajo la bandeja
posteriorFig. 123 Apertura de la
caja portaobjetos
Altea_ES.book Seite 157 Mittwoch, 29. Juli 2009 5:54 17

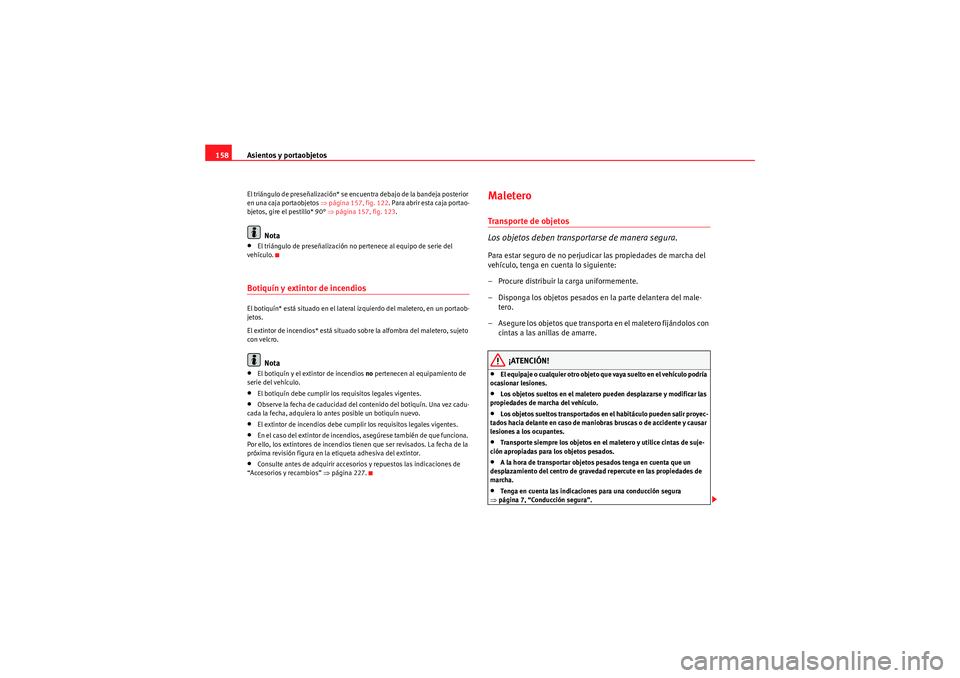

Asientos y portaobjetos
158El triángulo de preseñalización* se encuen tra debajo de la bandeja posterior
en una caja portaobjetos ⇒ página 157, fig. 122. Para abrir esta caja portao-
bjetos, gire el pestillo* 90° ⇒ página 157, fig. 123.
Nota
•El triángulo de preseñalización no pertenece al equipo de serie del
vehículo.Botiquín y extintor de incendios El botiquín* está situado en el lateral izquierdo del maletero, en un portaob-
jetos.
El extintor de incendios* está situado sobre la alfombra del maletero, sujeto
con velcro.
Nota
•El botiquín y el extintor de incendios no pertenecen al equipamiento de
serie del vehículo.•El botiquín debe cumplir los requisitos legales vigentes.•Observe la fecha de caducidad del contenido del botiquín. Una vez cadu-
cada la fecha, adquiera lo antes posible un botiquín nuevo.•El extintor de incendios debe cumplir los requisitos legales vigentes.•En el caso del extintor de incendios, asegúrese también de que funciona.
Por ello, los extintores de incendios tienen que ser revisados. La fecha de la
próxima revisión figura en la etiqueta adhesiva del extintor.•Consulte antes de adquirir accesorios y repuestos las indicaciones de
“Accesorios y recambios” ⇒página 227.
MaleteroTransporte de objetos
Los objetos deben transportarse de manera segura.Para estar seguro de no perjudicar las propiedades de marcha del
vehículo, tenga en cuenta lo siguiente:
– Procure distribuir la carga uniformemente.
– Disponga los objetos pesados en la parte delantera del male-
tero.
– Asegure los objetos que transporta en el maletero fijándolos con
cintas a las anillas de amarre.
¡ATENCIÓN!
•El equipaje o cualquier otro objeto que vaya suelto en el vehículo podría
ocasionar lesiones.•Los objetos sueltos en el maletero pueden desplazarse y modificar las
propiedades de marcha del vehículo.•Los objetos sueltos transportados en el habitáculo pueden salir proyec-
tados hacia delante en caso de maniobras bruscas o de accidente y causar
lesiones a los ocupantes.•Transporte siempre los objetos en el maletero y utilice cintas de suje-
ción apropiadas para los objetos pesados.•A la hora de transportar objetos pesados tenga en cuenta que un
desplazamiento del centro de gravedad repercute en las propiedades de
marcha.•Tenga en cuenta las indicaciones para una conducción segura
⇒ página 7, “Conducción segura”.
Altea_ES.book Seite 158 Mittwoch, 29. Juli 2009 5:54 17
