Seat Altea 2010 Manual del propietario (in Spanish)

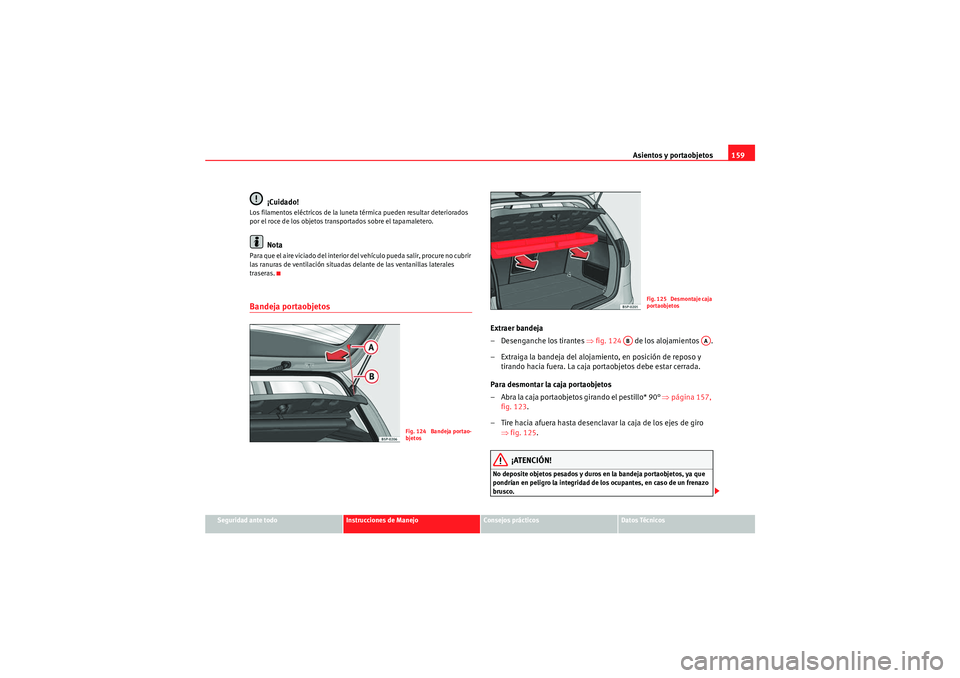

Asientos y portaobjetos159
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡Cuidado!
Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre el tapamaletero.
Nota
Para que el aire viciado del interior del vehículo pueda salir, procure no cubrir
las ranuras de ventilación situadas delante de las ventanillas laterales
traseras.Bandeja portaobjetos
Extraer bandeja
– Desenganche los tirantes ⇒fig. 124 de los alojamientos .
– Extraiga la bandeja del alojamiento, en posición de reposo y tirando hacia fuera. La caja portaobjetos debe estar cerrada.
Para desmontar la caja portaobjetos
– Abra la caja portaobjetos girando el pestillo* 90° ⇒página 157,
fig. 123 .
– Tire hacia afuera hasta desenclavar la caja de los ejes de giro ⇒fig. 125 .
¡ATENCIÓN!
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco.
Fig. 124 Bandeja portao-
bjetos
Fig. 125 Desmontaje caja
portaobjetos
AB
AA
Altea_ES.book Seite 159 Mittwoch, 29. Juli 2009 5:54 17

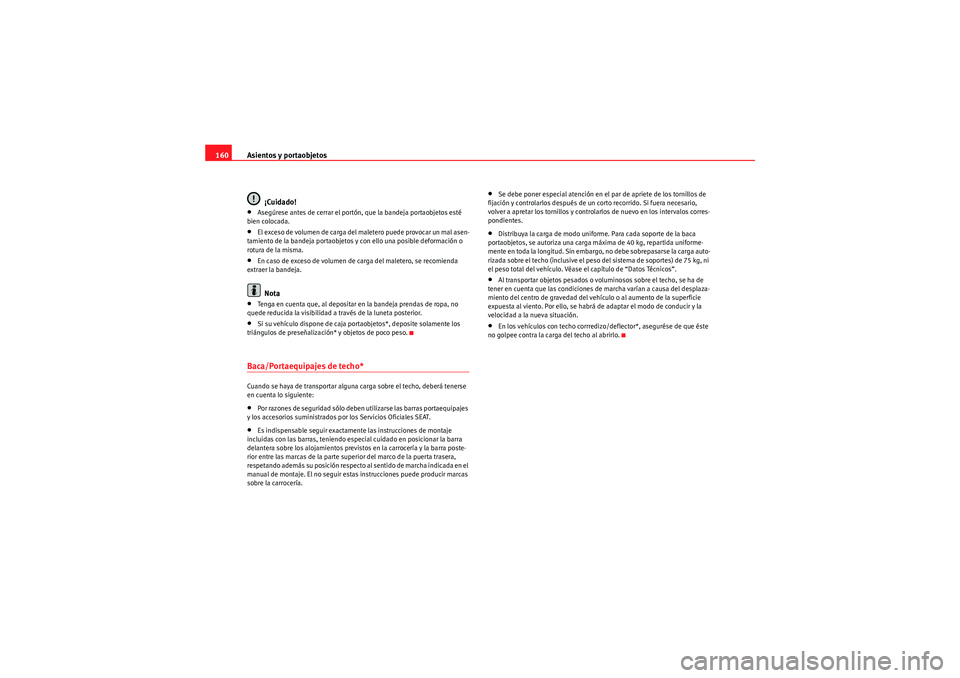

Asientos y portaobjetos
160
¡Cuidado!•Asegúrese antes de cerrar el portón, que la bandeja portaobjetos esté
bien colocada.•El exceso de volumen de carga del maletero puede provocar un mal asen-
tamiento de la bandeja portaobjetos y con ello una posible deformación o
rotura de la misma.•En caso de exceso de volumen de carga del maletero, se recomienda
extraer la bandeja.Nota
•Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior.•Si su vehículo dispone de caja portaobjetos*, deposite solamente los
triángulos de preseñalización* y objetos de poco peso.Baca/Portaequipajes de techo*Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:•Por razones de seguridad sólo deben utilizarse las barras portaequipajes
y los accesorios suministrados por los Servicios Oficiales SEAT.•Es indispensable seguir exactamente las instrucciones de montaje
incluidas con las barras, teniendo especial cuidado en posicionar la barra
delantera sobre los alojamientos previstos en la carrocería y la barra poste-
rior entre las marcas de la parte superior del marco de la puerta trasera,
respetando además su posición respecto al sentido de marcha indicada en el
manual de montaje. El no seguir estas instrucciones puede producir marcas
sobre la carrocería.
•Se debe poner especial atención en el par de apriete de los tornillos de
fijación y controlarlos después de un corto recorrido. Si fuera necesario,
volver a apretar los tornillos y controlarlos de nuevo en los intervalos corres-
pondientes.•Distribuya la carga de modo uniforme. Para cada soporte de la baca
portaobjetos, se autoriza una carga má xima de 40 kg, repartida uniforme-
mente en toda la longitud. Sin em bargo, no debe sobrepasarse la carga auto-
rizada sobre el techo (inclusive el peso del sistema de soportes) de 75 kg, ni
el peso total del vehículo. Véase el capítulo de “Datos Técnicos”.•Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza-
miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de adaptar el modo de conducir y la
velocidad a la nueva situación.•En los vehículos con techo corrredizo/deflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo.
Altea_ES.book Seite 160 Mittwoch, 29. Juli 2009 5:54 17

Climatización161
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

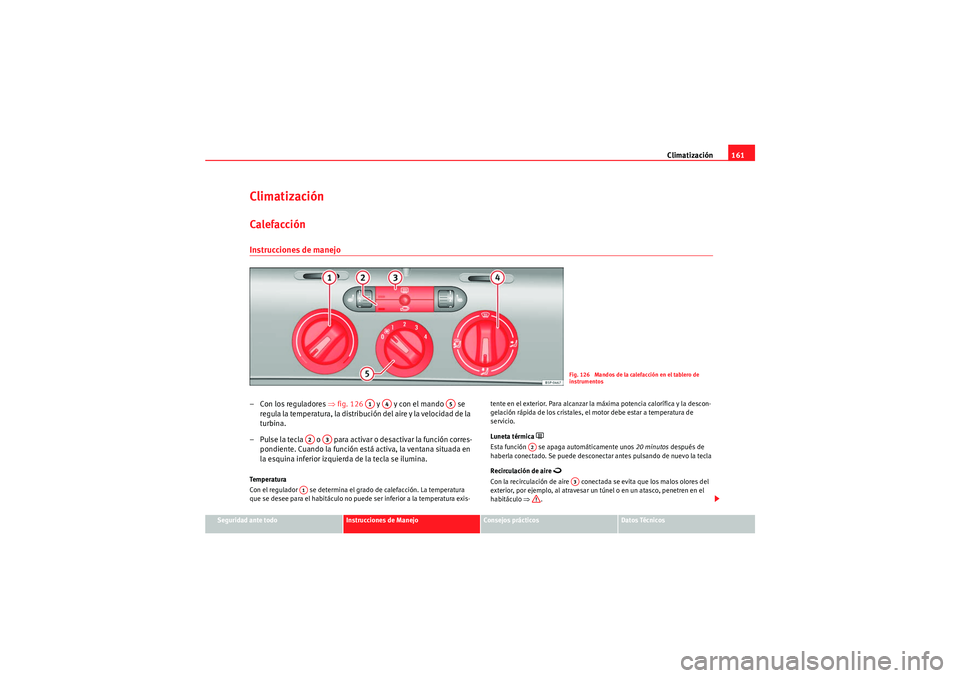

ClimatizaciónCalefacción Instrucciones de manejo– Con los reguladores ⇒fig. 126 y y con el mando se
reg ula la te m pera tu ra, la dist ribució n d el a ire y la velo cidad d e la
turbina.
– Pulse la tecla o para activar o desactivar la función corres- pondiente. Cuando la función está activa, la ventana situada en
la esquina inferior izquierd a de la tecla se ilumina.Te m p e r a t u r a
Con el regulador se determina el grado de calefacción. La temperatura
que se desee para el habitáculo no puede ser inferior a la temperatura exis- tente en el exterior. Para alcanzar la máxima potencia calorífica y la descon-
gelación rápida de los cristales, el motor debe estar a temperatura de
servicio.
Luneta térmica

Esta función se apaga automáticamente unos
20 minutos después de
haberla conectado. Se puede desconectar antes pulsando de nuevo la tecla
Recirculación de aire

Con la recirculación de aire conectada se evita que los malos olores del
exterior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el
habitáculo ⇒.
Fig. 126 Mandos de la calefacción en el tablero de
instrumentos
A1
A4
A5
A2
A3
A1
A2
A3
Altea_ES.book Seite 161 Mittwoch, 29. Juli 2009 5:54 17

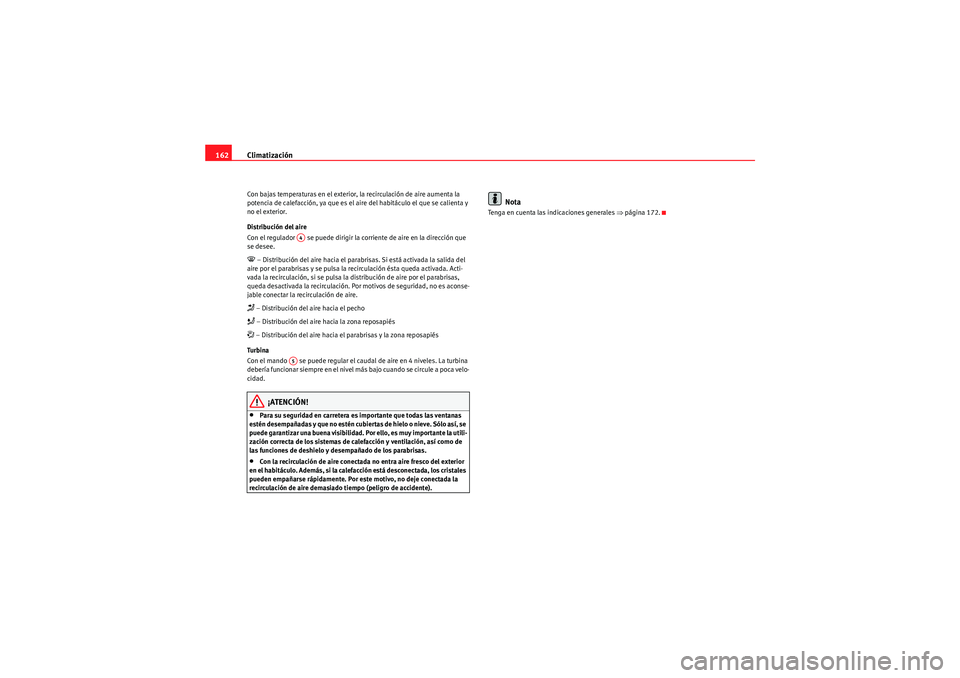

Climatización
162Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Distribución del aire
Con el regulador se puede dirigir la corriente de aire en la dirección que
se desee. – Distribución del aire hacia el parabrisas. Si está activada la salida del
aire por el parabrisas y se pulsa la recirculación ésta queda activada. Acti-
vada la recirculación, si se pulsa la distribución de aire por el parabrisas,
queda desactivada la recirculación. Por motivos de seguridad, no es aconse-
jable conectar la recirculación de aire. – Distribución del aire hacia el pecho – Distribución del aire hacia la zona reposapiés – Distribución del aire hacia el parabrisas y la zona reposapiés
Turbina
Con el mando se puede regular el caudal de aire en 4 niveles. La turbina
debería funcionar siempre en el nivel más bajo cuando se circule a poca velo-
cidad.
¡ATENCIÓN!
•Para su seguridad en carretera es importante que todas las ventanas
estén desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.•Con la recirculación de aire conectada no entra aire fresco del exterior
en el habitáculo. Además, si la calefacción está desconectada, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).
Nota
Tenga en cuenta las indicaciones generales ⇒ página 172.
A4A5
Altea_ES.book Seite 162 Mittwoch, 29. Juli 2009 5:54 17

Climatización163
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

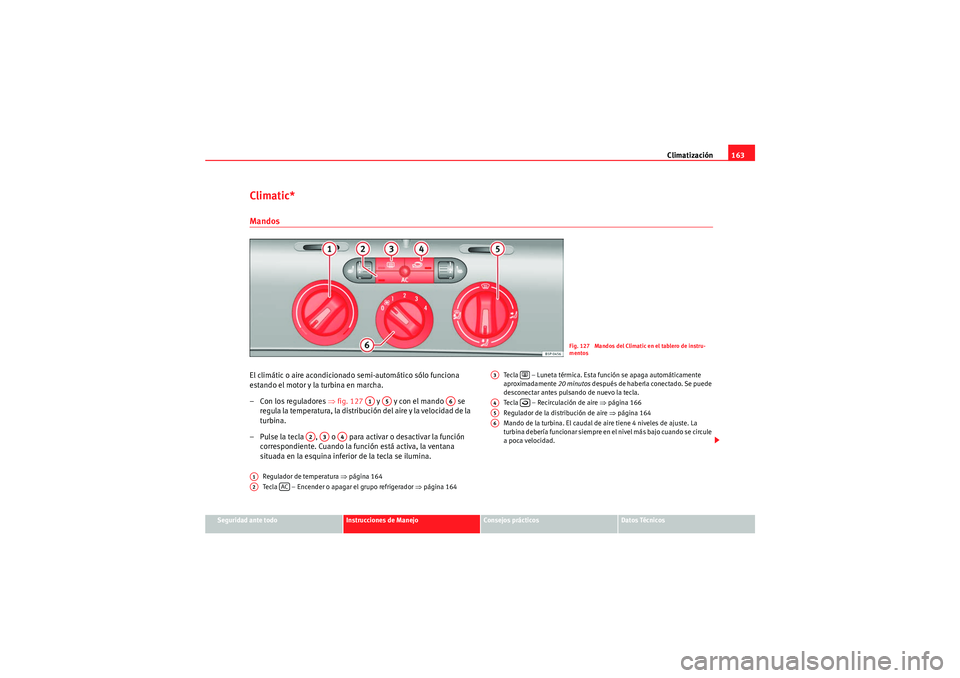

Climatic*MandosEl climátic o aire acondicionado semi-automático sólo funciona
estando el motor y la turbina en marcha.
– Con los reguladores ⇒fig. 127 y y con el mando se
reg ula la te m pera tu ra, la dist ribució n d el a ire y la velo cidad d e la
turbina.
– Pulse la tecla , o para activar o desactivar la función correspondiente. Cuando la función está activa, la ventana
situada en la esquina inferior de la tecla se ilumina.
Regulador de temperatura ⇒ página 164
Tecla – Encender o apagar el grupo refrigerador ⇒página 164 Tecla – Luneta térmica. Esta función se apaga automáticamente
aproximadamente
20 minutos después de haberla conectado. Se puede
desconectar antes pulsando de nuevo la tecla.
Tecla – Recirculación de aire ⇒página 166
Regulador de la distribución de aire ⇒página 164
Mando de la turbina. El caudal de aire tiene 4 niveles de ajuste. La
turbina debería funcionar siempre en el nivel más bajo cuando se circule
a poca velocidad.
Fig. 127 Mandos del Climatic en el tablero de instru-
mentos
A1
A5
A6
A2A3
A4
A1A2
AC
A3

A4

A5A6
Altea_ES.book Seite 163 Mittwoch, 29. Juli 2009 5:54 17

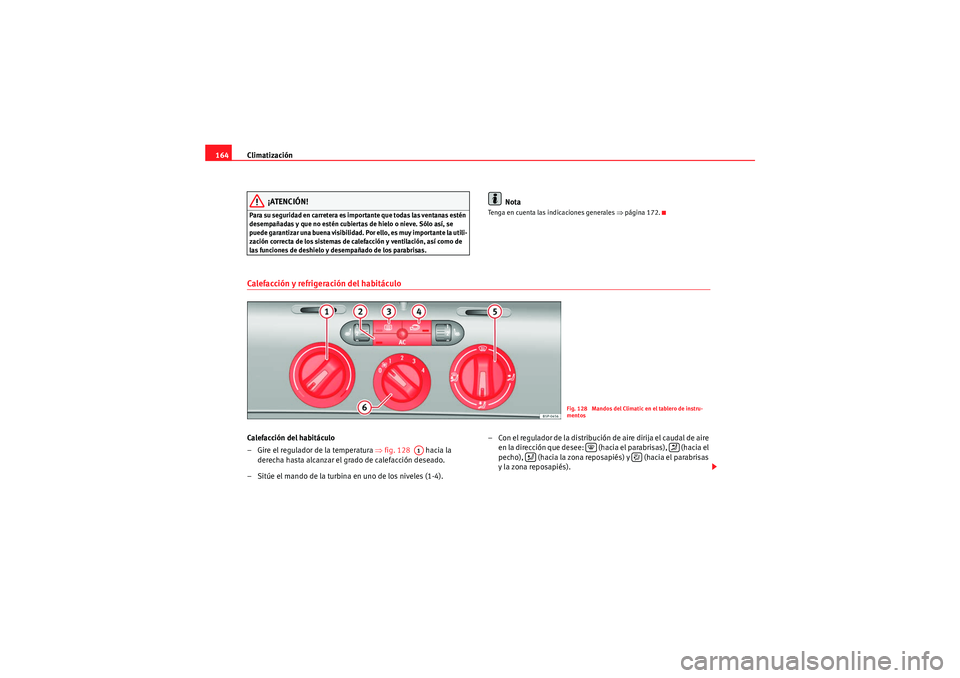

Climatización
164
¡ATENCIÓN!
Para su seguridad en carretera es importante que todas las ventanas estén
desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒ página 172.
Calefacción y refrigeración del habitáculoCalefacción del habitáculo
– Gire el regulador de la temperatura ⇒fig. 128 hacia la
derecha hasta alcanzar el grado de calefacción deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4). – Con el regulador de la distribución de aire dirija el caudal de aire
en la dirección que desee: (hacia el parabrisas), (hacia el
pecho), (hacia la zona reposapiés) y (hacia el parabrisas
y la zona reposapiés).
Fig. 128 Mandos del Climatic en el tablero de instru-
mentos
A1




Altea_ES.book Seite 164 Mittwoch, 29. Juli 2009 5:54 17

Climatización165
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

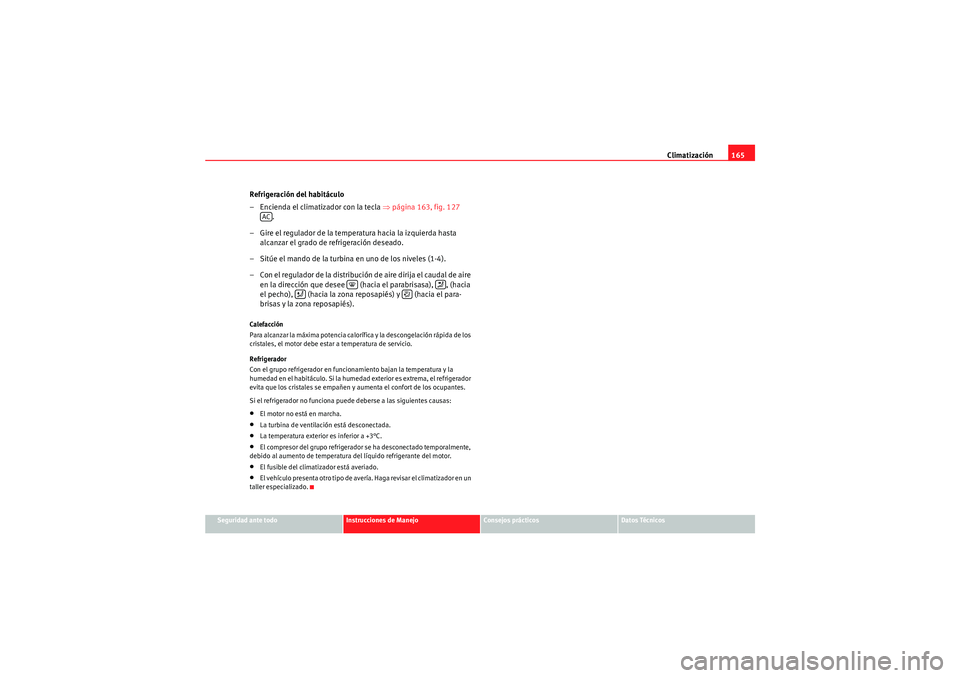

Refrigeración del habitáculo
– Encienda el climatizador con la tecla ⇒página 163, fig. 127
.
– Gire el regulador de la temperatura hacia la izquierda hasta alcanzar el grado de refrigeración deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de aire en la dirección que desee (hacia el parabrisasa), , (hacia
el pecho), (hacia la zona reposapiés) y (hacia el para-
brisas y la zona reposapiés).Calefacción
Para alcanzar la máxima potencia calorífica y la descongelación rápida de los
cristales, el motor debe estar a temperatura de servicio.
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:•El motor no está en marcha.•La turbina de ventilación está desconectada.•La temperatura exterior es inferior a +3°C.•El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.•El fusible del climatizador está averiado.•El vehículo presenta otro tipo de avería. Haga revisar el climatizador en un
taller especializado.AC




Altea_ES.book Seite 165 Mittwoch, 29. Juli 2009 5:54 17

Climatización

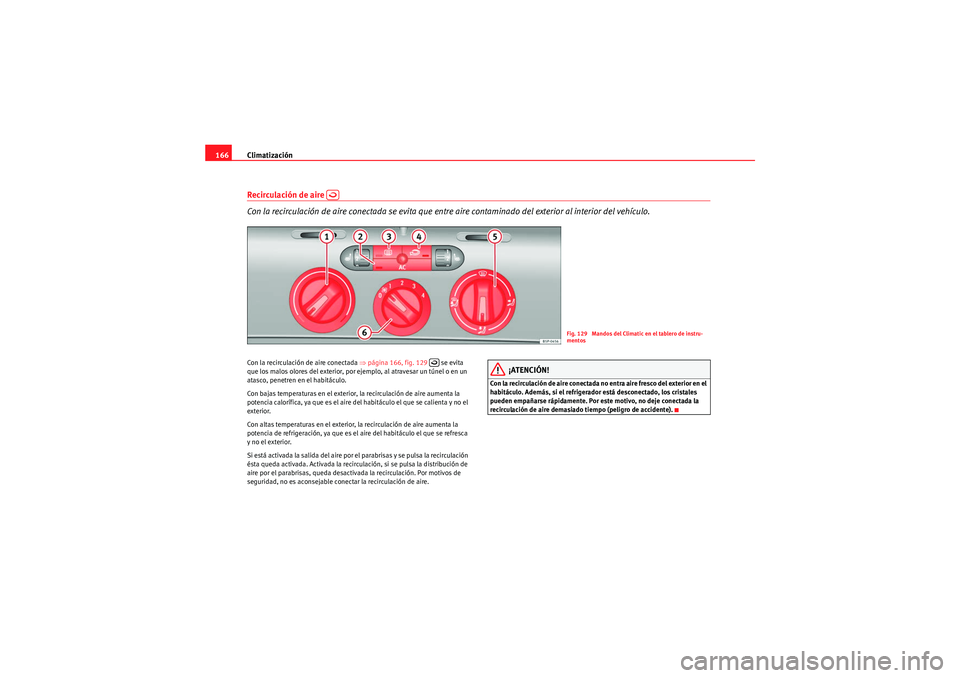

166Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire contaminado del exterior al interior del vehículo.Con la recirculación de aire conectada ⇒ página 166, fig. 129 se evita
que los malos olores del exterior, por ejemplo, al atravesar un túnel o en un
atasco, penetren en el habitáculo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia calorífica, ya que es el aire del habitáculo el que se calienta y no el
exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Si está activada la salida del aire por el parabrisas y se pulsa la recirculación
ésta queda activada. Activada la recirculación, si se pulsa la distribución de
aire por el parabrisas, queda desactivada la recirculación. Por motivos de
seguridad, no es aconsejable conectar la recirculación de aire.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).

Fig. 129 Mandos del Climatic en el tablero de instru-
mentos

Altea_ES.book Seite 166 Mittwoch, 29. Juli 2009 5:54 17

Climatización167
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

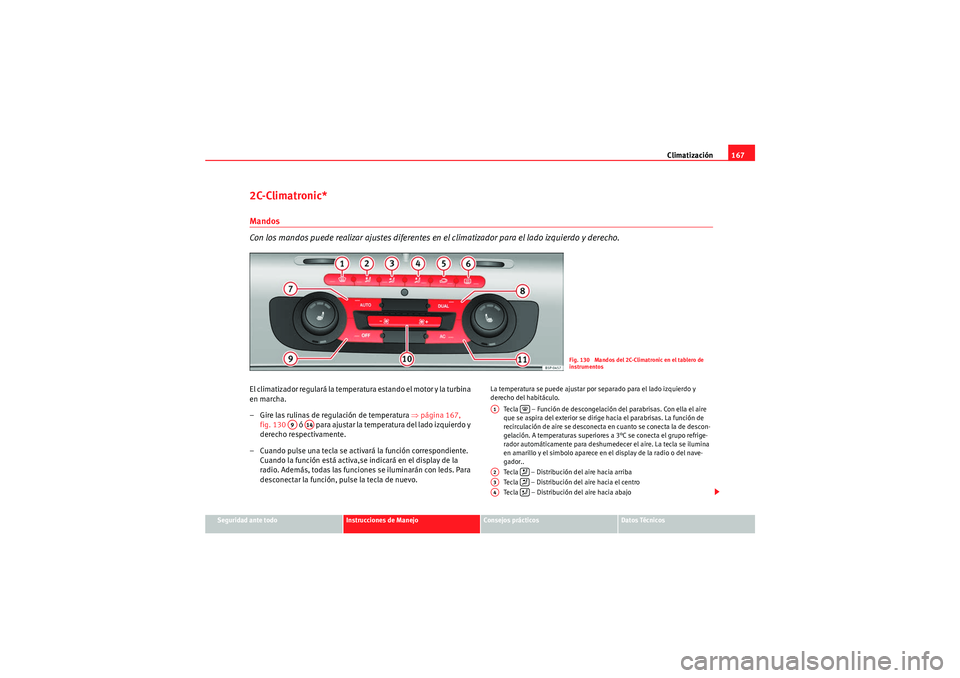

2C-Climatronic*Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.El climatizador regulará la temper atura estando el motor y la turbina
en marcha.
– Gire las rulinas de regulación de temperatura ⇒ página 167,
fig. 130 ó para ajustar la temperatura del lado izquierdo y
derecho respectivamente.
– Cuando pulse una tecla se activará la función correspondiente. Cuando la función está activa,se indicará en el display de la
radio. Además, todas las funciones se iluminarán con leds. Para
desconectar la función, pulse la tecla de nuevo.
La temperatura se puede ajustar por separado para el lado izquierdo y
derecho del habitáculo.
Tecla – Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3°C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display de la radio o del nave-
gador..
Tecla – Distribución del aire hacia arriba
Tecla – Distribución del aire hacia el centro
Tecla – Distribución del aire hacia abajo
Fig. 130 Mandos del 2C-Climatronic en el tablero de
instrumentos
A9
A14
A1

A2

A3

A4

Altea_ES.book Seite 167 Mittwoch, 29. Juli 2009 5:54 17

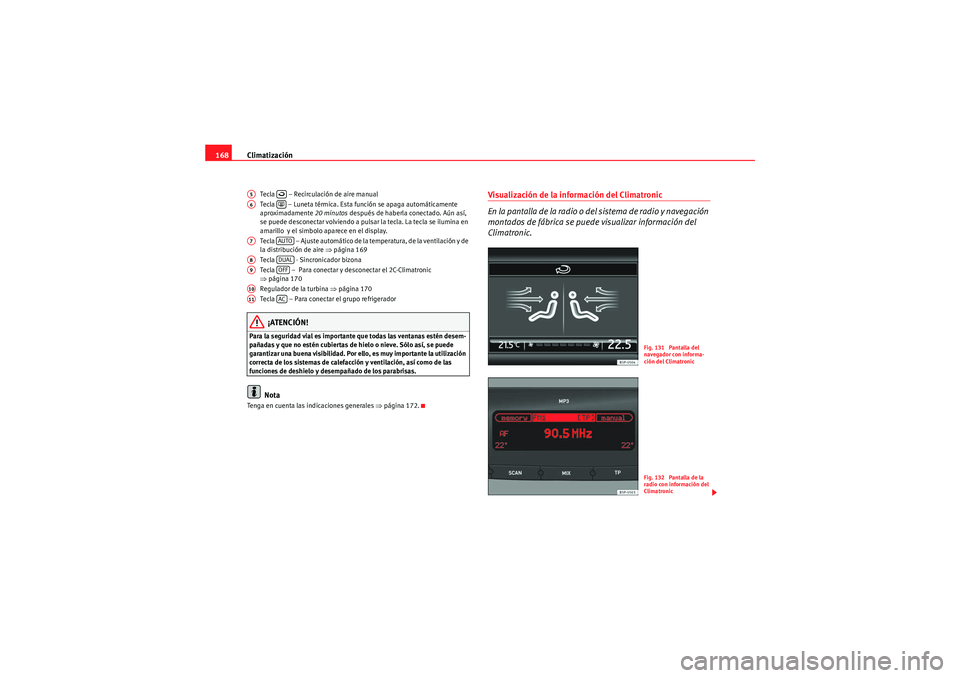

Climatización
168
Tecla – Recirculación de aire manual
Tecla – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 169
Te cla - Si ncron icad or bizo na
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 170
Regulador de la turbina ⇒página 170
Tecla – Para conectar el grupo refrigerador¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cubiertas de hielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 172.
Visualización de la información del Climatronic
En la pantalla de la radio o del sistema de radio y navegación
montados de fábrica se puede visualizar información del
Climatronic.
A5

A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Fig. 131 Pantalla del
navegador con informa-
ción del ClimatronicFig. 132 Pantalla de la
radio con información del
Climatronic
Altea_ES.book Seite 168 Mittwoch, 29. Juli 2009 5:54 17
