Seat Altea Freetrack 2011 Manuale del proprietario (in Italian)

Strumentazione59
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

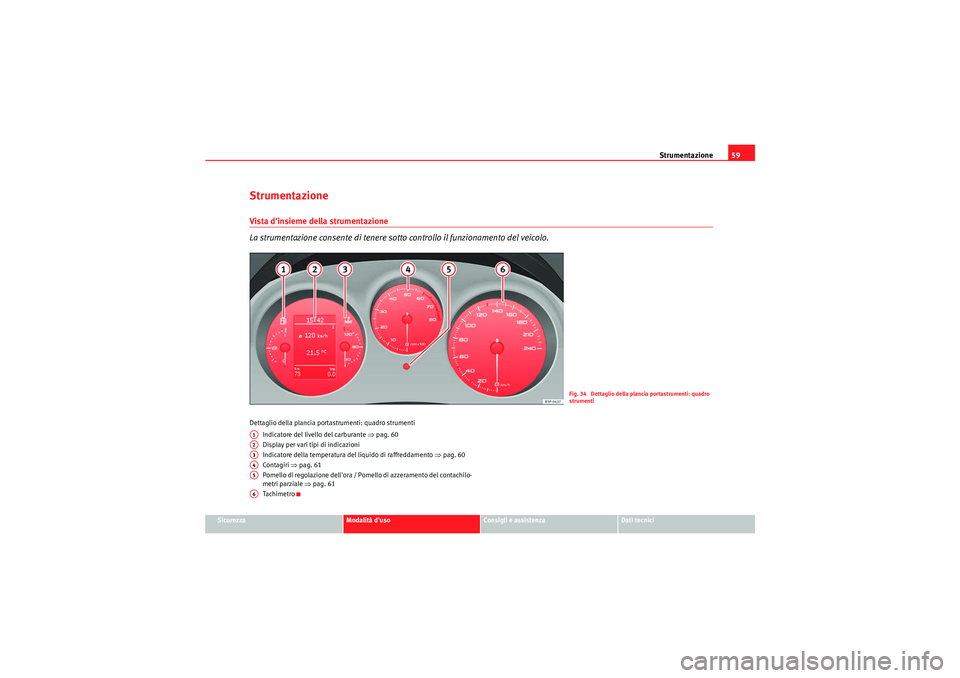

StrumentazioneVista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒pag. 60
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 60
Contagiri ⇒pag. 61
Pomello di regolazione dell'ora / Pomello di azzeramento del contachilo-
metri parziale ⇒pag. 61
Tachi me tro
Fig. 34 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
altea_freetrack_IT.book Seite 59 Montag, 13. September 2010 4:00 16

Strumentazione
60Indicatore del livello del carburante
z e spia della riserva
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 35 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE AUTONOMIA RES.[XXX] .*
Indicatore della temperatura del liquido di raffreddamento
v
Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 36 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta de ve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l'alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 79, fig. 49 . Sul display del quadro
3)In funzione della versione del modello.
Fig. 35 Quadro stru-
menti: indicatore del
livello del serbatoio
carburante
Fig. 36 Quadro stru-
menti: indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
altea_freetrack_IT.book Seite 60 Montag, 13. September 2010 4:00 16

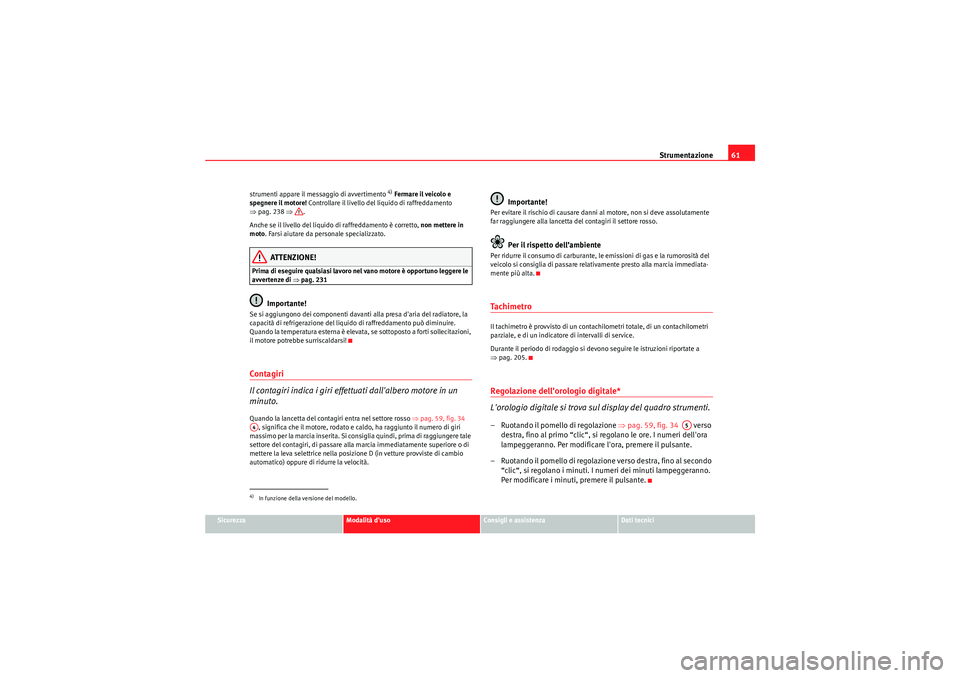

Strumentazione61
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
strumenti appare il messaggio di avvertimento
4)
Fermare il veicolo e
spegnere il motore! Controllare il livello del liquido di raffreddamento
⇒ pag. 238 ⇒.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di ⇒ pag. 231
Importante!
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni,
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 59, fig. 34
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizione D (in vetture provviste di cambio
automatico) oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante, le emissioni di gas e la rumorosità del
veicolo si consiglia di passare relativamente presto alla marcia immediata-
mente più alta.Ta c h i m e t r oIl tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒ pag. 205.Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro strumenti.– Ruotando il pomello di regolazione ⇒pag. 59, fig. 34 verso
destra, fino al primo “clic“, si regolano le ore. I numeri dell'ora
lampeggeranno. Per modificare l'ora, premere il pulsante.
– Ruotando il pomello di regolazione verso destra, fino al secondo “clic“, si regolano i minuti. I numeri dei minuti lampeggeranno.
Per modificare i minuti, premere il pulsante.
4)In funzione della versione del modello.A4
A5
altea_freetrack_IT.book Seite 61 Montag, 13. September 2010 4:00 16

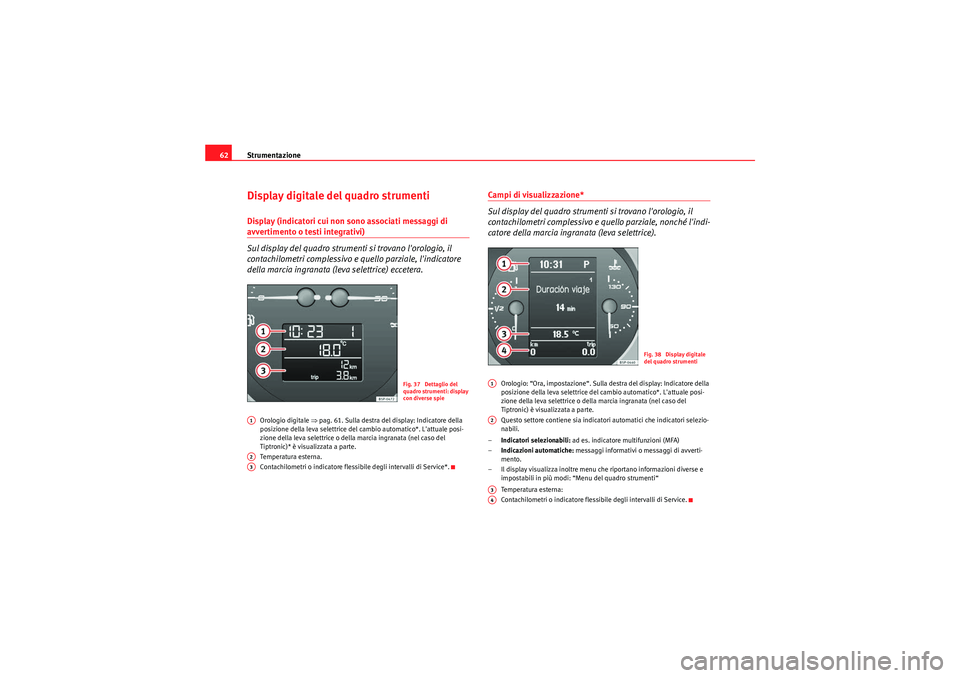

Strumentazione
62Display digitale del quadro strumentiDisplay (indicatori cui non sono associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, l'indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 61. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L'attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic)* è visualizzata a parte.
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service*.
Campi di visualizzazione*
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, nonché l'indi-
catore della marcia ingranata (leva selettrice).
Orologio: “Ora, impostazione“. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L'attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic) è visualizzata a parte.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
– Indicatori selezionabili: ad es. indicatore multifunzioni (MFA)
– Indicazioni automatiche: messaggi informativi o messaggi di avverti-
mento.
– Il display visualizza inoltre menu che riportano informazioni diverse e impostabili in più modi: “Menu del quadro strumenti“
Temperatura esterna:
Contachilometri o indicatore flessibile degli intervalli di Service.
Fig. 37 Dettaglio del
quadro strumenti: display
con diverse spie
A1A2A3
Fig. 38 Display digitale
del quadro strumenti
A1A2A3A4
altea_freetrack_IT.book Seite 62 Montag, 13. September 2010 4:00 16

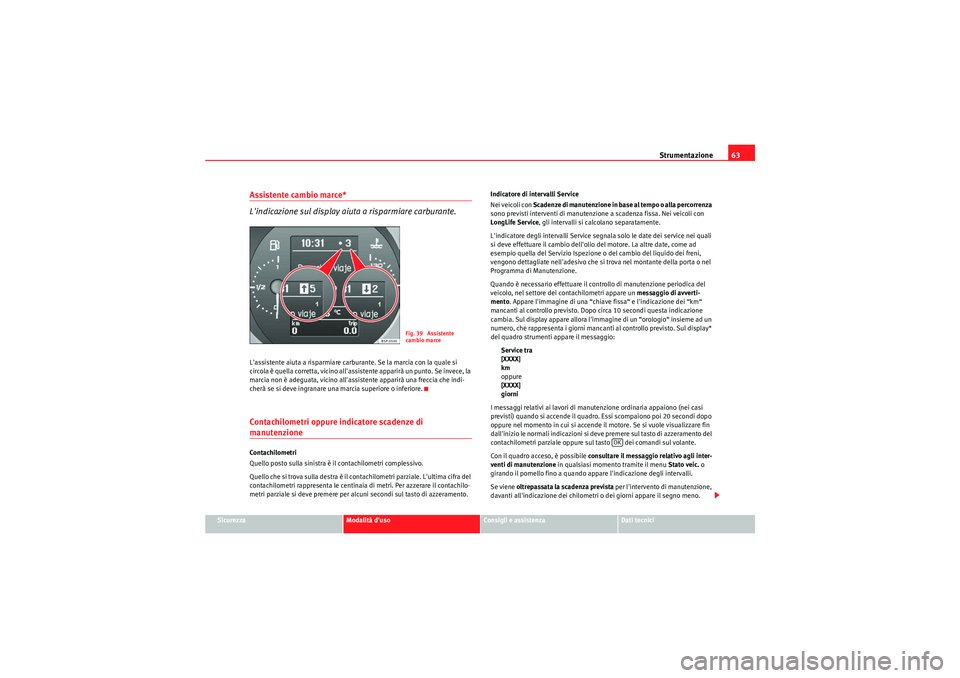

Strumentazione63
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Assistente cambio marce*
L'indicazione sul display aiuta a risparmiare carburante.L'assistente aiuta a risparmiare carburante. Se la marcia con la quale si
circola è quella corretta, vicino all'assistente apparirà un punto. Se invece, la
marcia non è adeguata, vicino all'assistente apparirà una freccia che indi-
cherà se si deve ingranare una marcia superiore o inferiore.Contachilometri oppure indicatore scadenze di manutenzione Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo.
Quello che si trova sulla destra è il contachilometri parziale. L'ultima cifra del
contachilometri rappresenta le centinaia di metri. Per azzerare il contachilo-
metri parziale si deve premere per alcuni secondi sul tasto di azzeramento. Indicatore di intervalli Service
Nei veicoli con
S c a d e n z e d i m a n u t e n z i o n e i n b as e a l t e m p o o a l l a p e rco r r e n za
sono previsti interventi di manutenzione a scadenza fissa. Nei veicoli con
LongLife Service , gli intervalli si calcolano separatamente.
L'indicatore degli intervalli Service segnala solo le date dei service nei quali
si deve effettuare il cambio dell'olio del motore. La altre date, come ad
esempio quella del Servizio Ispezione o del cambio del liquido dei freni,
vengono dettagliate nell'adesivo che si trova nel montante della porta o nel
Programma di Manutenzione.
Quando è necessario effettuare il controllo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento . Appare l'immagine di una “chiave fissa“ e l'indicazione dei “km“
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l'immagine di un “orologio“ insieme ad un
numero, che rappresenta i giorni mancanti al controllo previsto. Sul display*
del quadro strumenti appare il messaggio:
Service tra
[XXXX]
km
oppure
[XXXX]
giorni
I messaggi relativi ai lavori di manutenzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro. Essi scompaiono poi 20 secondi dopo
oppure nel momento in cui si accende il motore. Se si vuole visualizzare fin
dall'inizio le normali indicazioni si deve premere sul tasto di azzeramento del
contachilometri parziale oppure sul tasto dei comandi sul volante.
Con il quadro acceso, è possibile consultare il messaggio relativo agli inter-
venti di manutenzione in qualsiasi momento tramite il menu Stato veic. o
girando il pomello fino a quando appare l'indicazione degli intervalli.
Se viene oltrepassata la scadenza prevista per l'intervento di manutenzione,
davanti all'indicazione dei chilometri o dei giorni appare il segno meno.
Fig. 39 Assistente
cambio marce
OK
altea_freetrack_IT.book Seite 63 Montag, 13. September 2010 4:00 16

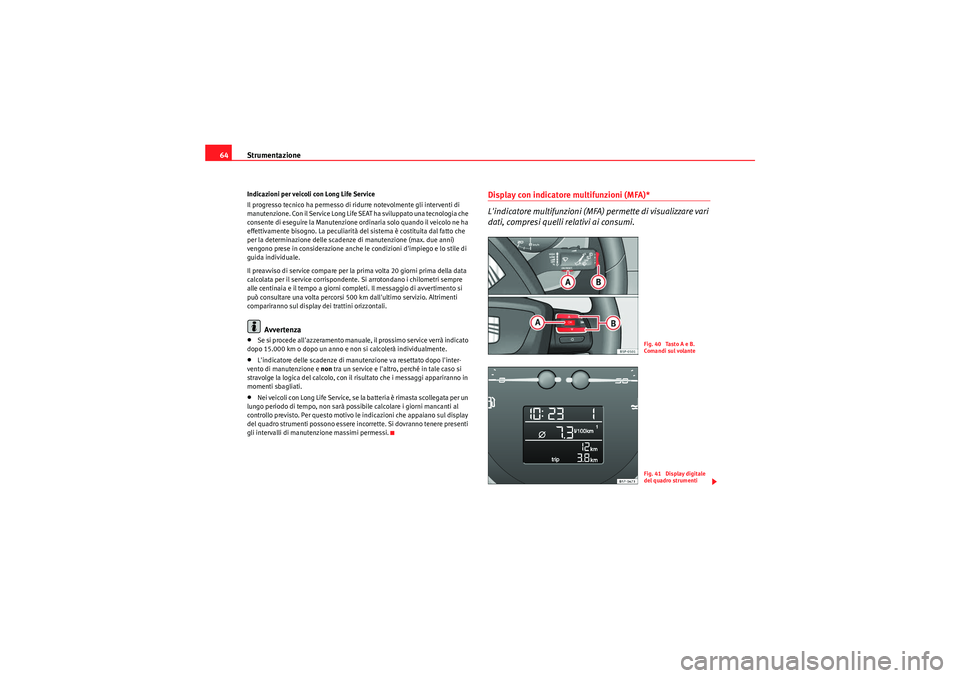

Strumentazione
64Indicazioni per veicoli con Long Life Service
Il progresso tecnico ha permesso di ridurre notevolmente gli interventi di
manutenzione. Con il Service Long Life SEAT ha sviluppato una tecnologia che
consente di eseguire la Manutenzione ordinaria solo quando il veicolo ne ha
effettivamente bisogno. La peculiarità del sistema è costituita dal fatto che
per la determinazione delle scadenze di manutenzione (max. due anni)
vengono prese in considerazione anche le condizioni d'impiego e lo stile di
guida individuale.
Il preavviso di service compare per la prima volta 20 giorni prima della data
calcolata per il service corrispondente. Si arrotondano i chilometri sempre
alle centinaia e il tempo a giorni completi. Il messaggio di avvertimento si
può consultare una volta percorsi 500 km dall'ultimo servizio. Altrimenti
compariranno sul display dei trattini orizzontali.
Avvertenza
•Se si procede all'azzeramento manuale, il prossimo service verrà indicato
dopo 15.000 km o dopo un anno e non si calcolerà individualmente.•L'indicatore delle scadenze di manutenzione va resettato dopo l'inter-
vento di manutenzione e non tra un service e l'altro, perché in tale caso si
stravolge la logica del calcolo, con il risultato che i messaggi appariranno in
momenti sbagliati.•Nei veicoli con Long Life Service, se la batteria è rimasta scollegata per un
lungo periodo di tempo, non sarà possibile calcolare i giorni mancanti al
controllo previsto. Per questo motivo le indicazioni che appaiano sul display
del quadro strumenti possono essere incorrette. Si dovranno tenere presenti
gli intervalli di manutenzione massimi permessi.
Display con indicatore multifunzioni (MFA)*
L'indicatore multifunzioni (MFA) permette di visualizzare vari
dati, compresi quelli relativi ai consumi.
Fig. 40 Tasto A e B.
Comandi sul volanteFig. 41 Display digitale
del quadro strumenti
altea_freetrack_IT.book Seite 64 Montag, 13. September 2010 4:00 16

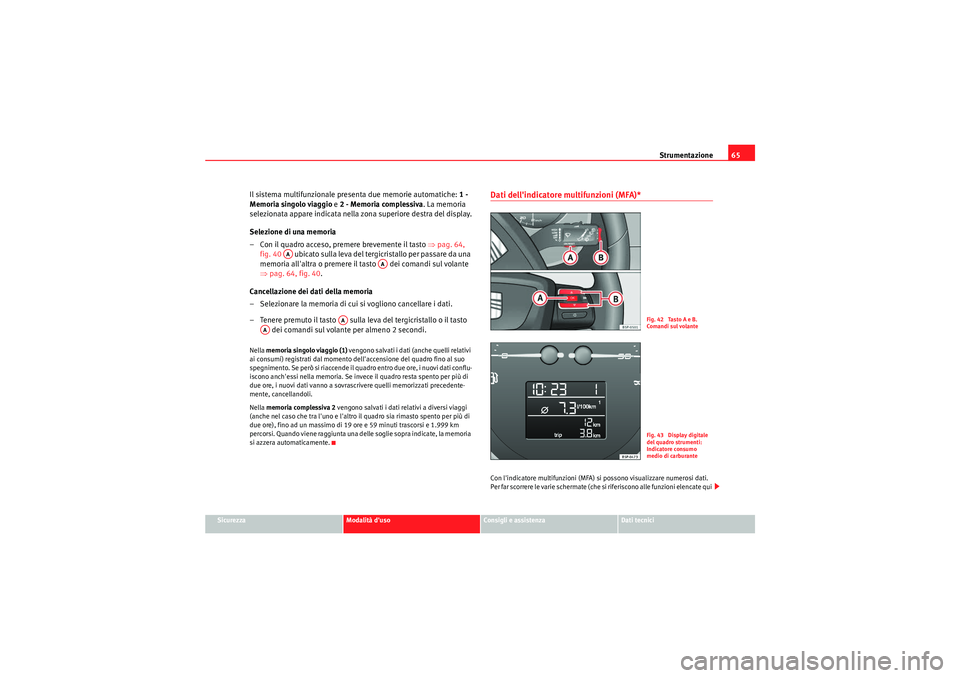

Strumentazione65
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Il sistema multifunzionale presenta due memorie automatiche: 1 -
Memoria singolo viaggio e 2 - Memoria complessiva . La memoria
selezionata appare indicata nella zona superiore destra del display.
Selezione di una memoria
– Con il quadro acceso, premere brevemente il tasto ⇒pag. 64,
fig. 40 ubicato sulla leva del tergicristallo per passare da una
memoria all'altra o premere il tasto dei comandi sul volante
⇒ pag. 64, fig. 40.
Cancellazione dei dati della memoria
– Selezionare la memoria di cui si vogliono cancellare i dati.
– Tenere premuto il tasto sulla leva del tergicristallo o il tasto dei comandi sul volante per almeno 2 secondi.Nella memoria singolo viaggio (1) vengono salvati i dati (anche quelli relativi
ai consumi) registrati dal momento dell'accensione del quadro fino al suo
s pegn im e nto. Se pe r ò si r iacce nd e il quad ro e ntro d ue ore , i nuovi da ti co nf lu-
iscono anch'essi nella memoria. Se invece il quadro resta spento per più di
due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati precedente-
mente, cancellandoli.
Nella memoria complessiva 2 vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l'uno e l'altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 19 ore e 59 minuti trascorsi e 1.999 km
percorsi. Quando viene raggiunta una delle soglie sopra indicate, la memoria
si azzera automaticamente.
Dati dell'indicatore multifunzioni (MFA)*Con l'indicatore multifunzioni (MFA) si possono visualizzare numerosi dati.
Per far scorrere le varie schermate (che si riferiscono alle funzioni elencate qui
AA
AA
AA
AA
Fig. 42 Tasto A e B.
Comandi sul volanteFig. 43 Display digitale
del quadro strumenti:
Indicatore consumo
medio di carburante
altea_freetrack_IT.book Seite 65 Montag, 13. September 2010 4:00 16

Strumentazione

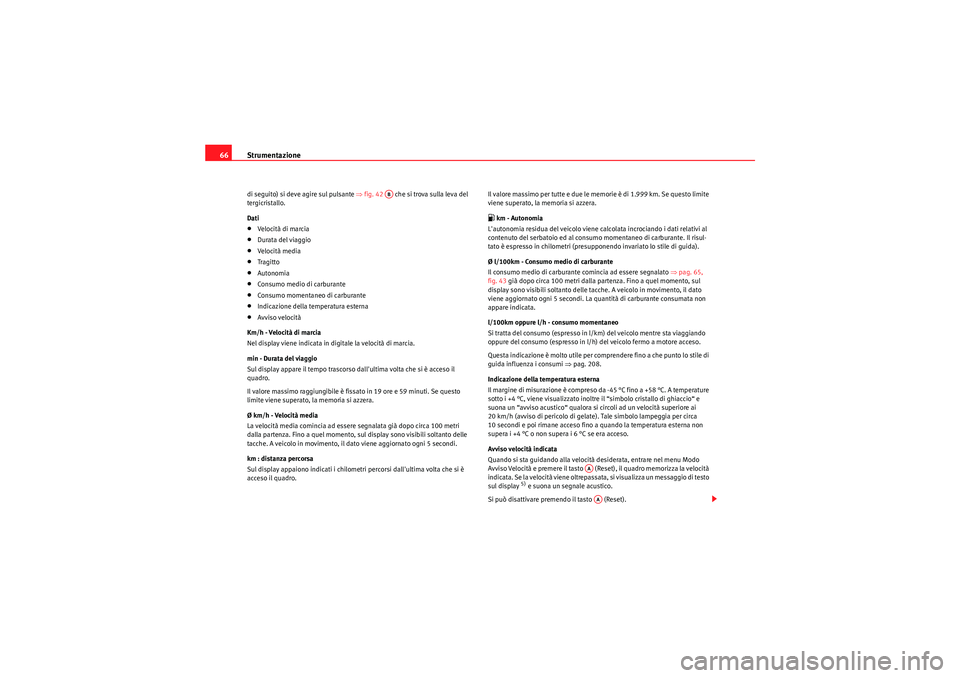

66di seguito) si deve agire sul pulsante ⇒fig. 42 che si trova sulla leva del
tergicristallo.
Dati•Velocità di marcia•Durata del viaggio•Velocità media•Tragitto•Autonomia•Consumo medio di carburante•Consumo momentaneo di carburante•Indicazione della temperatura esterna•Avviso velocità
Km/h - Velocità di marcia
Nel display viene indicata in digitale la velocità di marcia.
min - Durata del viaggio
Sul display appare il tempo trascorso dall'ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 19 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Ø km/h - Velocità media
La velocità media comincia ad essere segnalata già dopo circa 100 metri
dalla partenza. Fino a quel momento, sul display sono visibili soltanto delle
tacche. A veicolo in movimento, il dato viene aggiornato ogni 5 secondi.
km : distanza percorsa
Sul display appaiono indicati i chilometri percorsi dall'ultima volta che si è
acceso il quadro. Il valore massimo per tutte e due le memorie è di 1.999 km. Se questo limite
viene superato, la memoria si azzera.
z km - Autonomia
L'autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida).
Ø l/100km - Consumo medio di carburante
Il consumo medio di carburante comincia ad essere segnalato ⇒ pag. 65,
fig. 43 già dopo circa 100 metri dalla partenza. Fino a quel momento, sul
display sono visibili soltanto delle tacche. A veicolo in movimento, il dato
viene aggiornato ogni 5 secondi. La quantità di carburante consumata non
appare indicata.
l/100km oppure l/h - consumo momentaneo
Si tratta del consumo (espresso in l/km) del veicolo mentre sta viaggiando
oppure del consumo (espresso in l/h) del veicolo fermo a motore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile di
guida influenza i consumi ⇒pag. 208.
Indicazione della temperatura esterna
Il margine di misurazione è compreso da -45 °C fino a +58 °C. A temperature
sotto i +4 °C, viene visualizzato inoltre il “simbolo cristallo di ghiaccio“ e
suona un “avviso acustico“ qualora si circoli ad un velocità superiore ai
20 km/h (avviso di pericolo di gelate). Tale simbolo lampeggia per circa
10 secondi e poi rimane acceso fino a quando la temperatura esterna non
supera i +4 °C o non supera i 6 °C se era acceso.
Avviso velocità indicata
Quando si sta guidando alla velocità desiderata, entrare nel menu Modo
Avviso Velocità e premere il tasto (Reset), il quadro memorizza la velocità
indicata. Se la velocità viene oltrepassata, si visualizza un messaggio di testo
sul display
5) e suona un segnale acustico.
Si può disattivare premendo il tasto (Reset).
AB
AAAA
altea_freetrack_IT.book Seite 66 Montag, 13. September 2010 4:00 16

Strumentazione67
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
La velocità può essere variata con il tasto in scatti di 5 km/h, entro i 5
secondi successivi alla memorizzazione iniziale.
ATTENZIONE!
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l'ideogramma del “cristallo di ghiaccio“ non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura indi-
cata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.Messaggi di avvertimento e testi informativi sul display
Eventuali anomalie vengono segnalate per mezzo delle spie o
di messaggi scritti che appaiono sul display.All'accensione del quadro e durante la marcia viene controllata una serie di
funzioni e di componenti del veicolo. Le anomalie di funzionamento vengono
segnalate dalle spie e dalle didascalie esplicative sul display, in qualche caso
anche per mezzo di un segnale acustico.
Simboli di avvertenza
Ci sono simboli di avvertenza di colore rosso (priorità 1) oppure di colore
giallo (priorità 2).
Messaggi informativi
I messaggi non appaiono esclusivamente in caso di anomalie del sistema; a
volte servono a spiegare l'operazione in atto o altri comandi eseguibili.
Avvertenza
Per alcune versioni del display non sono
previsti i messaggi scritti, per cui le
segnalazioni al conducente sono effettuate esclusivamente per mezzo delle
spie.Messaggi di avvertimento del 1º livello di gravità (spia rossa)Se si verifica un'anomalia di questo tipo, la spia corrispondente lampeggia o
si illumina in modo fisso, mentre contemporaneamente si sente un triplice
segnale acustico . Questi simboli segnalano un pericolo . Fermare il veicolo e
spegnere il motore! Effettuare un controllo e cercare di eliminare la causa del
guasto. Se necessario, rivolgersi a un'officina.
Se sono presenti più anomalie del 1° livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fino
all'eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1° livello di gravità non
è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1° livello di gravità (in rosso)•Simbolo dell'impianto dei freni
H con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE
•Simbolo del liquido di raffreddamento
v con messaggio STOP
CONTROLLARE REFRIGERANTE VEDI MANUALE .
•Simbolo della pressione dell'olio motore
E con messaggio STOP
PRESSIONE OLIO SPEGNERE MOTORE VEDI MANUALE
5)Dipendendo dalla versione del modello, il messaggio del quadro varia e può venir
rappresentato da un lampeggio della velocità oppure da un messaggio di velocità.
AB
altea_freetrack_IT.book Seite 67 Montag, 13. September 2010 4:00 16

Strumentazione

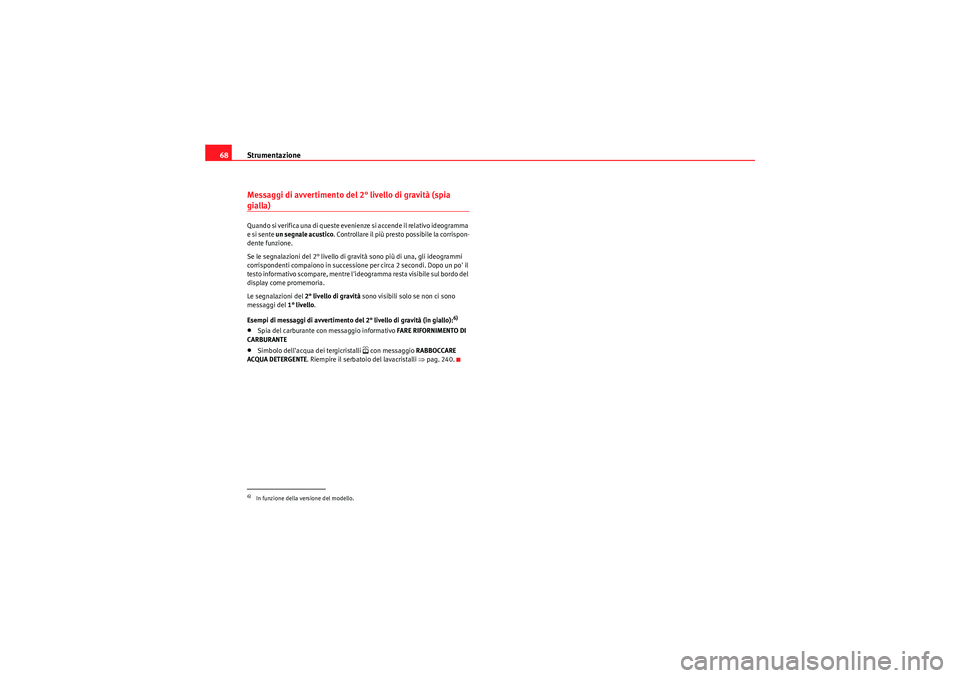

68Messaggi di avvertimento del 2° livello di gravità (spia gialla)Quando si verifica una di queste evenienze si accende il relativo ideogramma
e si sente un segnale acustico . Controllare il più presto possibile la corrispon-
dente funzione.
Se le segnalazioni del 2° livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po' il
testo informativo scompare, mentre l'ideogramma resta visibile sul bordo del
display come promemoria.
Le segnalazioni del 2° livello di gravità sono visibili solo se non ci sono
messaggi del 1° livello.
Esempi di messaggi di avvertimento del 2° livello di gravità (in giallo):
6)
•Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE •Simbolo dell'acqua dei tergicristalli
 con messaggio RABBOCCARE
ACQUA DETERGENTE . Riempire il serbatoio del lavacristalli ⇒pag. 240.
6)In funzione della versione del modello.
altea_freetrack_IT.book Seite 68 Montag, 13. September 2010 4:00 16
