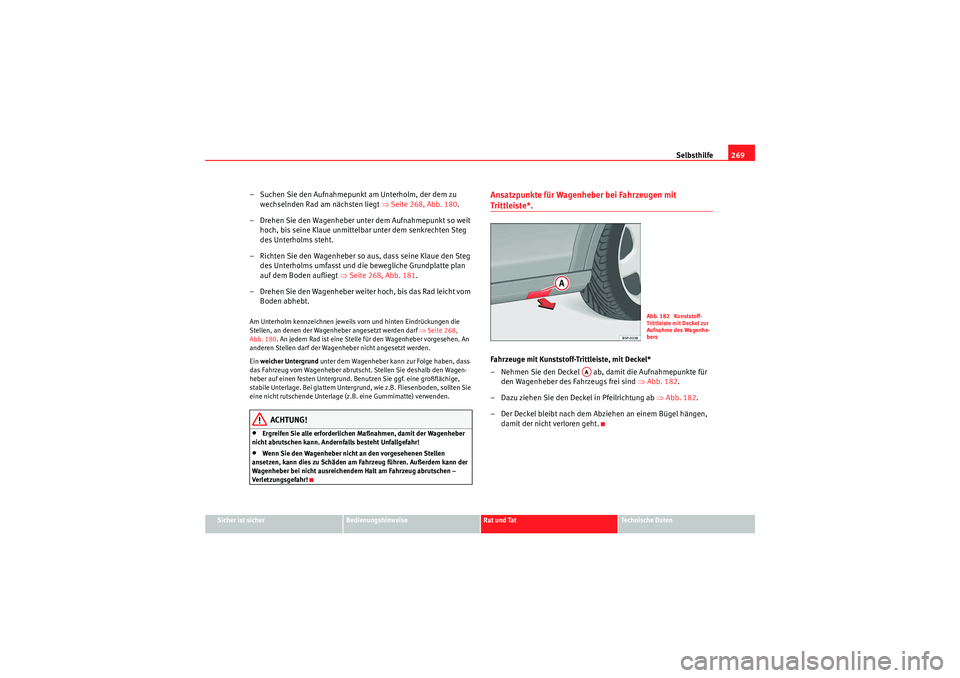

Selbsthilfe269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Seite 268, Abb. 180 .
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 268, Abb. 181 .
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒ Seite 268,
Abb. 180 . An jedem Rad ist eine Stelle fü r den Wagenheber vorgesehen. An
anderen Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund, wie z.B. Fliesenboden, sollten Sie
eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG!
•Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!•Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Ansatzpunkte für Wagenheber bei Fahrzeugen mit Trittleiste*. Fahrzeuge mit Kunststoff-Trittleiste, mit Deckel*
– Nehmen Sie den Deckel ab, damit die Aufnahmepunkte für den Wagenheber des Fahrzeugs frei sind ⇒Abb. 182 .
– Dazu ziehen Sie den Deckel in Pfeilrichtung ab ⇒Abb. 182 .
– Der Deckel bleibt nach dem Abziehen an einem Bügel hängen, damit der nicht verloren geht.
Abb. 182 Kunststoff-
Trittleiste mit Deckel zur
Aufnahme des Wagenhe-
bers
AA
AlteaXL_DE.book Seite 269 Dienstag, 1. September 2009 9:25 09
Page 272 of 322

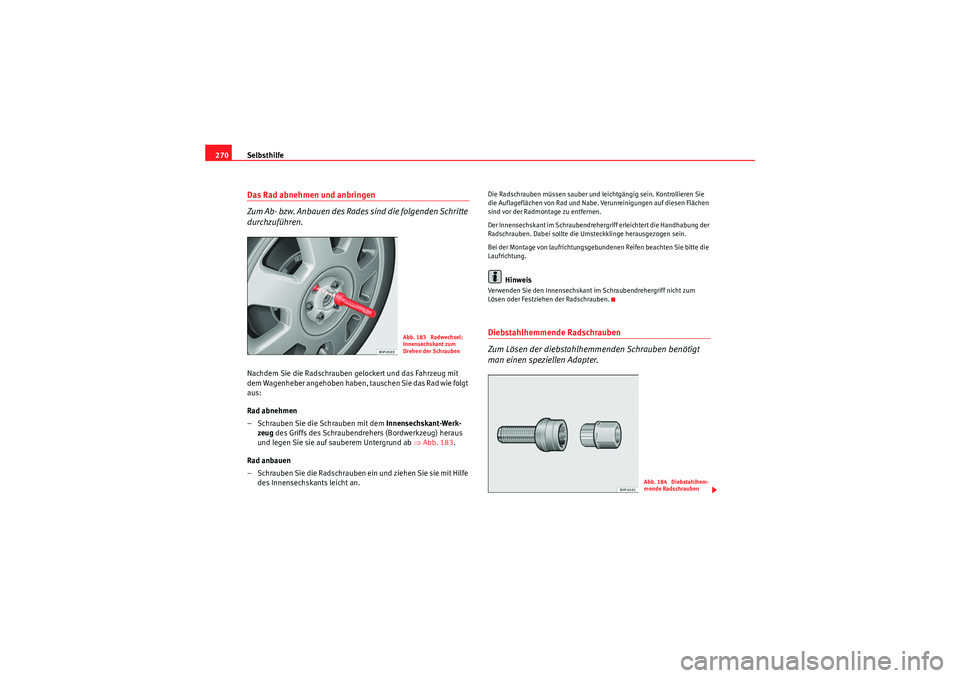

Selbsthilfe
270Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug) heraus
und legen Sie sie auf sauberem Untergrund ab ⇒Abb. 183 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht an.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehergriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
Abb. 183 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Abb. 184 Diebstahlhem-
mende Radschrauben
AlteaXL_DE.book Seite 270 Dienstag, 1. September 2009 9:25 09
Page 273 of 322

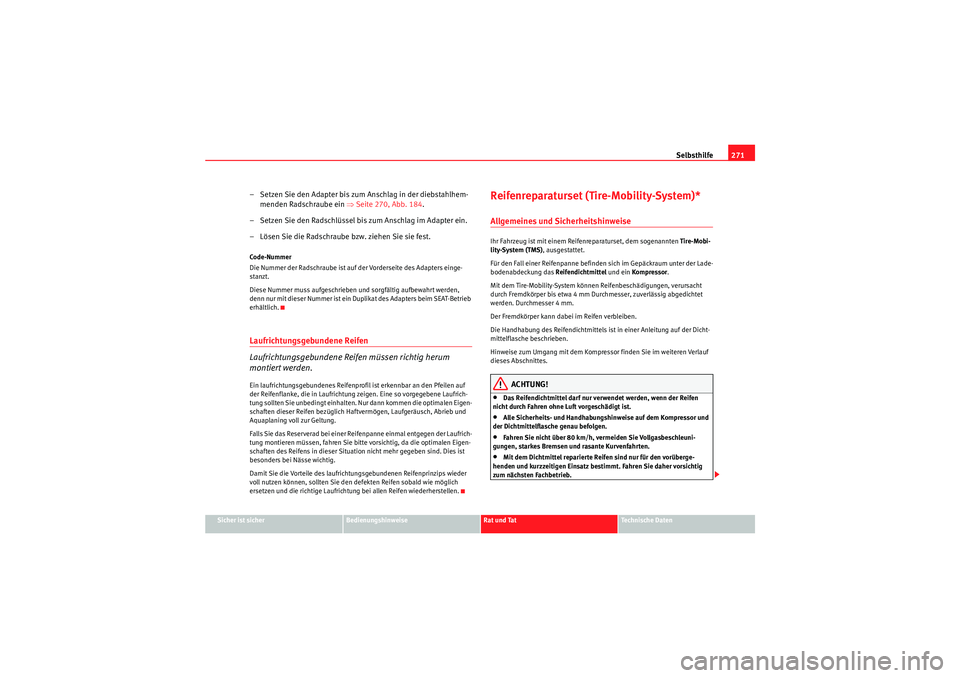

Selbsthilfe271
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
– Setzen Sie den Adapter bis zum Anschlag in der diebstahlhem-
menden Radschraube ein ⇒Seite 270, Abb. 184 .
– Setzen Sie den Radschlüssel bis zum Anschlag im Adapter ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur mit dieser Nummer ist ein Dupl ikat des Adapters beim SEAT-Betrieb
erhältlich.Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum
montiert werden.Ein laufrichtungsgebundenes Reifenprofil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Eigen-
schaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb und
Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Laufrich-
tung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Eigen-
schaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies ist
besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald wie möglich
ersetzen und die richtige Laufrichtung bei allen Reifen wiederherstellen.
Reifenreparaturset (Tire-Mobility-System)*Allgemeines und SicherheitshinweiseIhr Fahrzeug ist mit einem Reifenreparaturset, dem sogenannten Tire-Mobi-
lity-System (TMS) , ausgestattet.
Für den Fall einer Reifenpanne befinden sich im Gepäckraum unter der Lade-
bodenabdeckung das Reifendichtmittel und ein Kompressor.
Mit dem Tire-Mobility-System können Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden. Durchmesser 4 mm.
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Hinweise zum Umgang mit dem Kompressor finden Sie im weiteren Verlauf
dieses Abschnittes.
ACHTUNG!
•Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.•Alle Sicherheits- und Handhabungshinweise auf dem Kompressor und
der Dichtmittelflasche genau befolgen.•Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleuni-
gungen, starkes Bremsen und rasante Kurvenfahrten.•Mit dem Dichtmittel reparierte Reifen sind nur für den vorüberge-
henden und kurzzeitigen Einsatz best immt. Fahren Sie daher vorsichtig
zum nächsten Fachbetrieb.
AlteaXL_DE.book Seite 271 Dienstag, 1. September 2009 9:25 09
Page 274 of 322

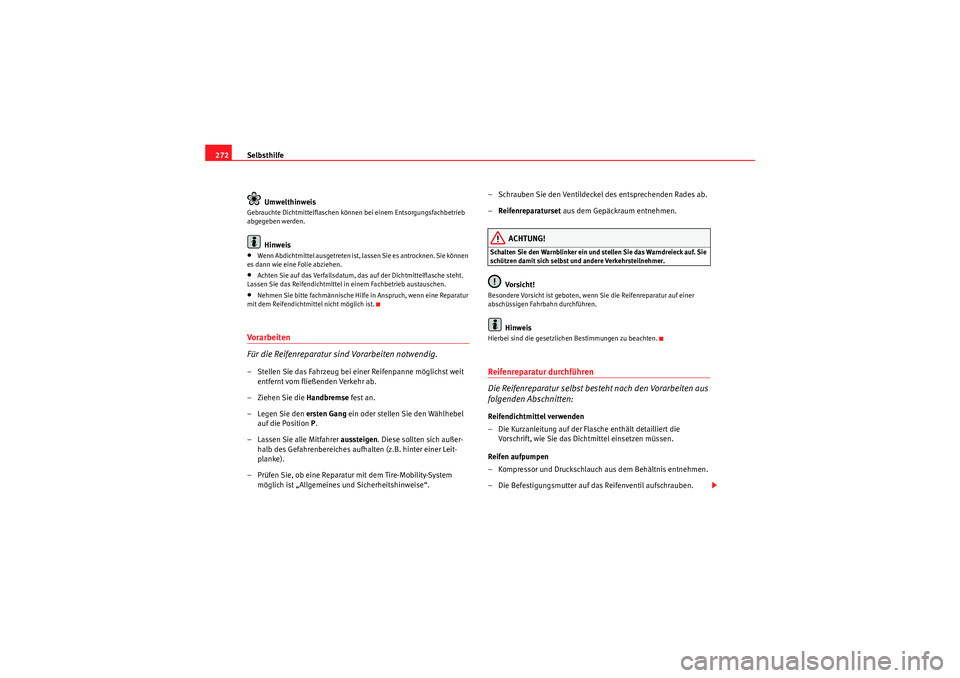

Selbsthilfe
272
UmwelthinweisGebrauchte Dichtmittelflaschen können bei einem Entsorgungsfachbetrieb
abgegeben werden.
Hinweis
•Wenn Abdichtmittel ausgetreten ist, lassen Sie es antrocknen. Sie können
es dann wie eine Folie abziehen.•Achten Sie auf das Verfallsdatum, das auf der Dichtmittelflasche steht.
Lassen Sie das Reifendichtmittel in einem Fachbetrieb austauschen.•Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.Vorarbeiten
Für die Reifenreparatur sind Vorarbeiten notwendig.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie den Wählhebel
auf die Position P.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System möglich ist „Allgemeines und Sicherheitshinweise“. – Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
–
Reifenreparaturset aus dem Gepäckraum entnehmen.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vo rsi ch t!
Besondere Vorsicht ist geboten, wenn Sie die Reifenreparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten:Reifendichtmittel verwenden
– Die Kurzanleitung auf der Flasche enthält detailliert die
Vorschrift, wie Sie das Dichtmittel einsetzen müssen.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
AlteaXL_DE.book Seite 272 Dienstag, 1. September 2009 9:25 09
Page 275 of 322

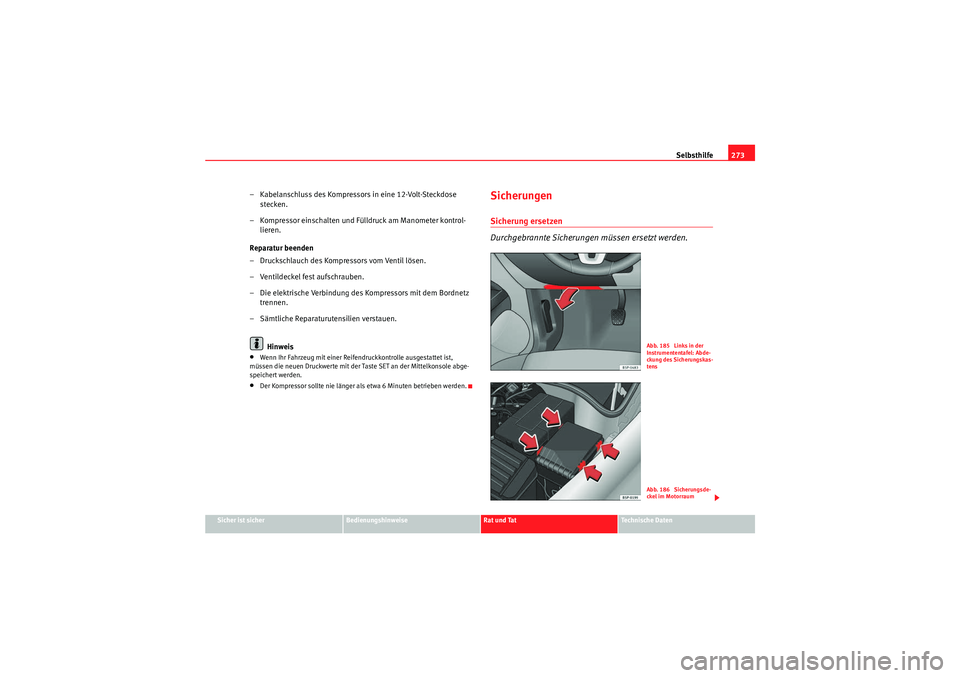

Selbsthilfe273
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose
stecken.
– Kompressor einschalten und Fü lldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparaturutensilien verstauen.
Hinweis•Wenn Ihr Fahrzeug mit einer Reifendruckkontrolle ausgestattet ist,
müssen die neuen Druckwerte mit der Taste SET an der Mittelkonsole abge-
speichert werden.•Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.
SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Abb. 185 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tensAbb. 186 Sicherungsde-
ckel im Motorraum
AlteaXL_DE.book Seite 273 Dienstag, 1. September 2009 9:25 09
Page 276 of 322

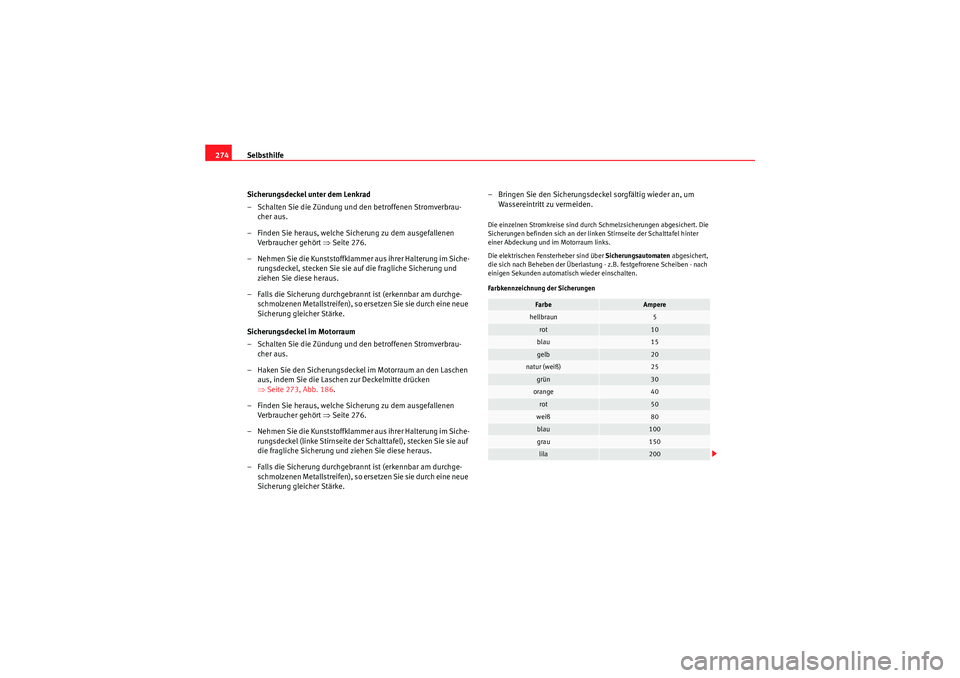

Selbsthilfe
274
Sicherungsdeckel unter dem Lenkrad
– Schalten Sie die Zündung und den betroffenen Stromverbrau-cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 276.
– Nehmen Sie die Kunststoffklamme r aus ihrer Halterung im Siche-
rungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so er setzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen aus, indem Sie die Laschen zur Deckelmitte drücken
⇒Seite 273, Abb. 186 .
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 276.
– Nehmen Sie die Kunststoffklamme r aus ihrer Halterung im Siche-
rungsdeckel (linke Stirnseite der Schalttafel), stecken Sie sie auf
die fragliche Sicherung und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so er setzen Sie sie durch eine neue
Sicherung gleicher Stärke. – Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um
Wassereintritt zu vermeiden.
Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Schalttafel hinter
einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z.B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
Farbe
Ampere
hellbraun
5
rot
10
blau
15
gelb
20
natur (weiß)
25
grün
30
orange
40
rot
50
weiß
80
blau
100
grau
150
lila
200
AlteaXL_DE.book Seite 274 Dienstag, 1. September 2009 9:25 09
Page 277 of 322

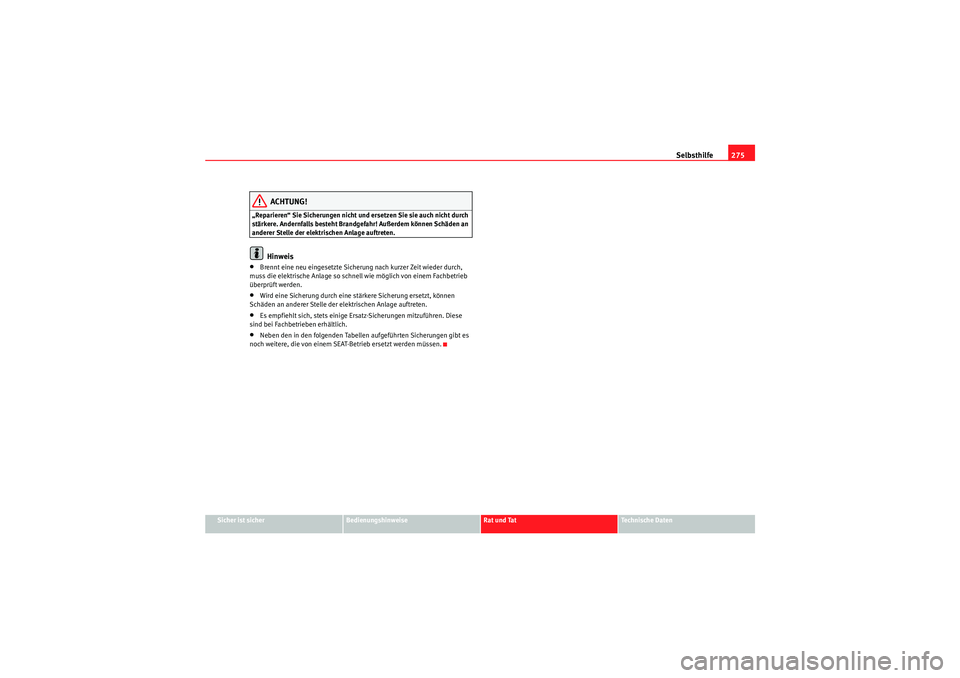

Selbsthilfe275
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.•Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.•Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich.•Neben den in den folgenden Tabellen aufgeführten Sicherungen gibt es
noch weitere, die von einem SEAT-Betrieb ersetzt werden müssen.
AlteaXL_DE.book Seite 275 Dienstag, 1. September 2009 9:25 09
Page 278 of 322

Selbsthilfe

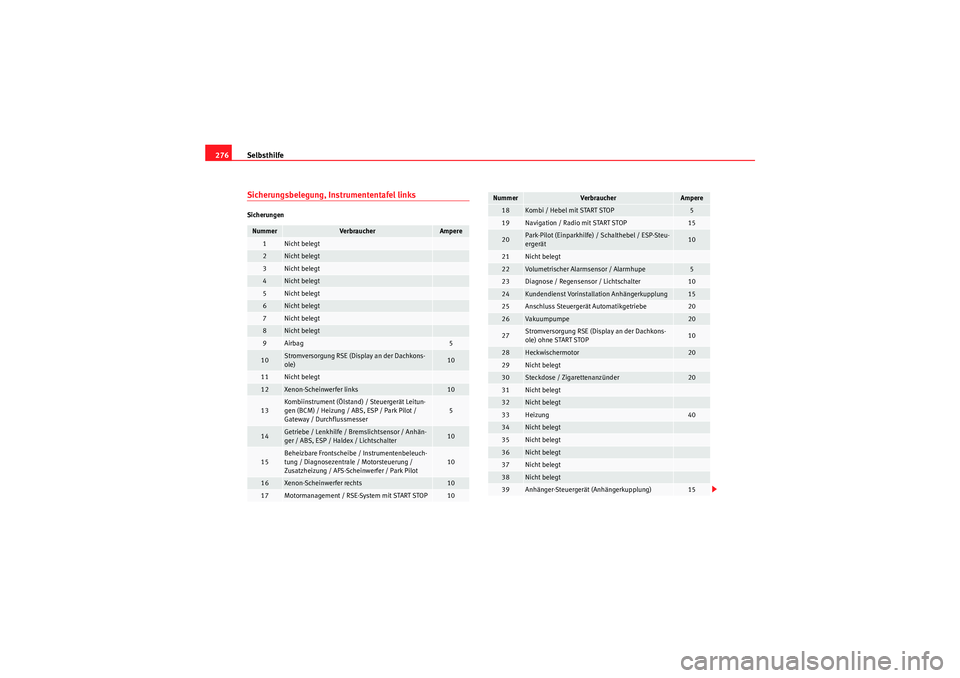

276Sicherungsbelegung, Instrumententafel linksSicherungenNummer
Verbraucher
Ampere
1
Nicht belegt
2
Nicht belegt
3
Nicht belegt
4
Nicht belegt
5
Nicht belegt
6
Nicht belegt
7
Nicht belegt
8
Nicht belegt
9
Airbag
5
10
Stromversorgung RSE (Display an der Dachkons-
ole)
10
11
Nicht belegt
12
Xenon-Scheinwerfer links
10
13
Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESP / Park Pilot /
Gateway / Durchflussmesser
5
14
Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESP / Haldex / Lichtschalter
10
15
Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung /
Zusatzheizung / AFS-Scheinwerfer / Park Pilot
10
16
Xenon-Scheinwerfer rechts
10
17
Motormanagement / RSE-System mit START STOP
10
18
Kombi / Hebel mit START STOP
5
19
Navigation / Radio mit START STOP
15
20
Park-Pilot (Einparkhilfe) / Schalthebel / ESP-Steu-
ergerät
10
21
Nicht belegt
22
Volumetrischer Alarmsensor / Alarmhupe
5
23
Diagnose / Regensensor / Lichtschalter
10
24
Kundendienst Vorinstallation Anhängerkupplung
15
25
Anschluss Steuergerät Automatikgetriebe
20
26
Vakuumpumpe
20
27
Stromversorgung RSE (Display an der Dachkons-
ole) ohne START STOP
10
28
Heckwischermotor
20
29
Nicht belegt
30
Steckdose / Zigarettenanzünder
20
31
Nicht belegt
32
Nicht belegt
33
Heizung
40
34
Nicht belegt
35
Nicht belegt
36
Nicht belegt
37
Nicht belegt
38
Nicht belegt
39
Anhänger-Steuergerät (Anhängerkupplung)
15
Nummer
Verbraucher
Ampere
AlteaXL_DE.book Seite 276 Dienstag, 1. September 2009 9:25 09
Page 279 of 322

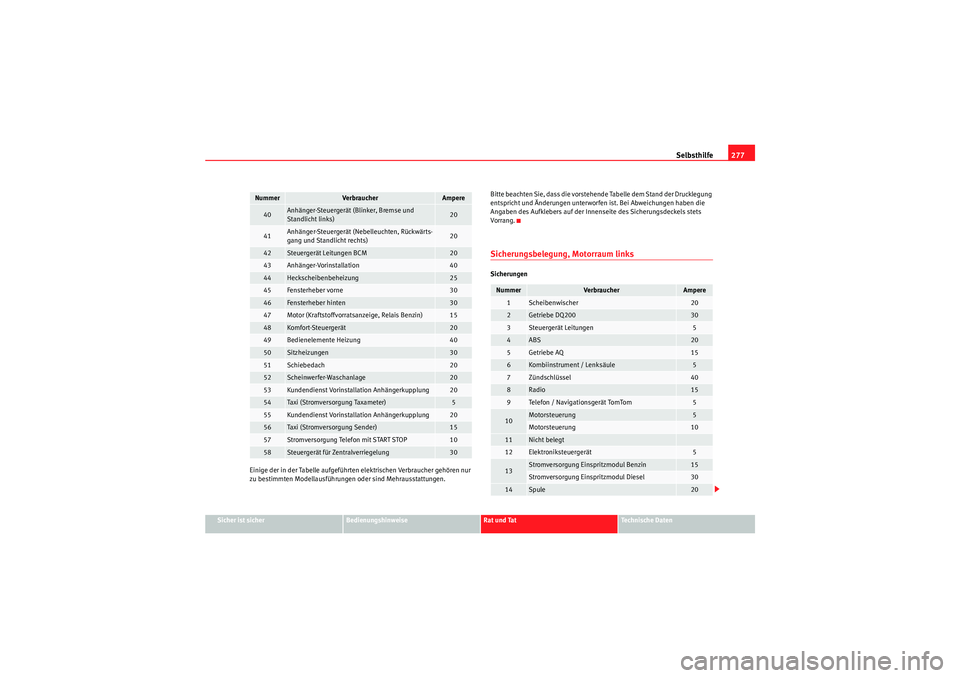

Selbsthilfe277
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Einige der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.
Sicherungsbelegung, Motorraum linksSicherungen
40
Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)
20
41
Anhänger-Steuergerät (Nebelleuchten, Rückwärts-
gang und Standlicht rechts)
20
42
Steuergerät Leitungen BCM
20
43
Anhänger-Vorinstallation
40
44
Heckscheibenbeheizung
25
45
Fensterheber vorne
30
46
Fensterheber hinten
30
47
Motor (Kraftstoffvorratsanzeige, Relais Benzin)
15
48
Komfort-Steuergerät
20
49
Bedienelemente Heizung
40
50
Sitzheizungen
30
51
Schiebedach
20
52
Scheinwerfer-Waschanlage
20
53
Kundendienst Vorinstallation Anhängerkupplung
20
54
Taxi (Stromversorgung Taxameter)
5
55
Kundendienst Vorinstallation Anhängerkupplung
20
56
Taxi (Stromversorgung Sender)
15
57
Stromversorgung Telefon mit START STOP
10
58
Steuergerät für Zentralverriegelung
30
Nummer
Verbraucher
Ampere
Nummer
Verbraucher
Ampere
1
Scheibenwischer
20
2
Getriebe DQ200
30
3
Steuergerät Leitungen
5
4
ABS
20
5
Getriebe AQ
15
6
Kombiinstrument / Lenksäule
5
7
Zündschlüssel
40
8
Radio
15
9
Te l e f o n / N a vi ga t i o ns ge r ä t To m To m
5
10
Motorsteuerung
5
Motorsteuerung
10
11
Nicht belegt
12
Elektroniksteuergerät
5
13
Stromversorgung Einspritzmodul Benzin
15
Stromversorgung Einspritzmodul Diesel
30
14
Spule
20
AlteaXL_DE.book Seite 277 Dienstag, 1. September 2009 9:25 09
Page 280 of 322

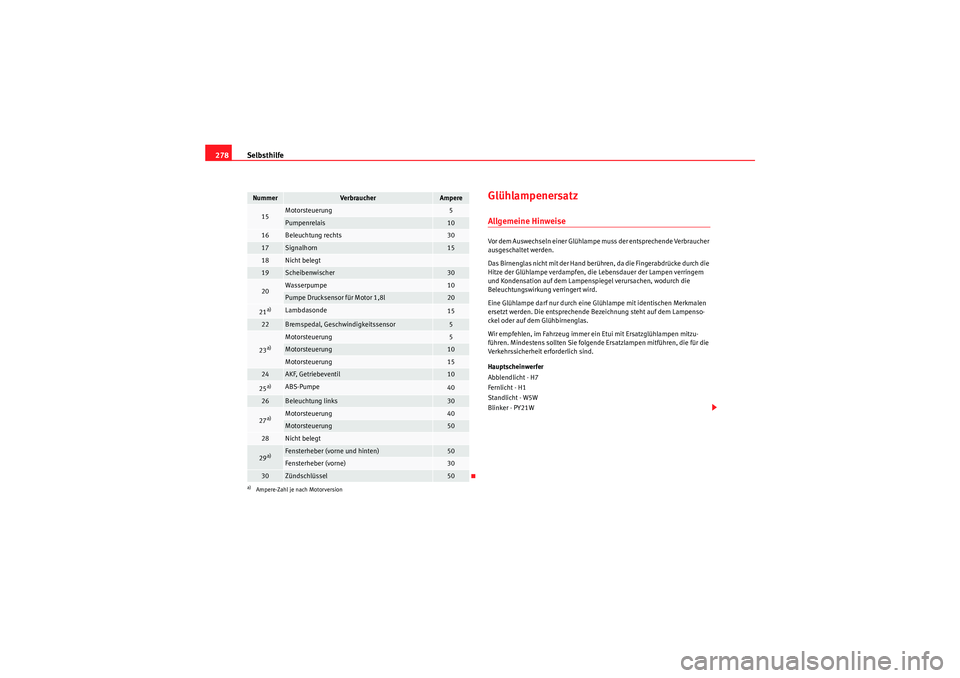

Selbsthilfe
278
Glühlampenersatz Allgemeine HinweiseVor dem Auswechseln einer Glühlampe muss der entsprechende Verbraucher
ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
15
Motorsteuerung
5
Pumpenrelais
10
16
Beleuchtung rechts
30
17
Signalhorn
15
18
Nicht belegt
19
Scheibenwischer
30
20
Wasserpumpe
10
Pumpe Drucksensor für Motor 1,8l
20
21a)
Lambdasonde
15
22
Bremspedal, Geschwindigkeitssensor
5
23a)
Motorsteuerung
5
Motorsteuerung
10
Motorsteuerung
15
24
AKF, Getriebeventil
10
25a)
ABS-Pumpe
40
26
Beleuchtung links
30
27a)
Motorsteuerung
40
Motorsteuerung
50
28
Nicht belegt
29a)
Fensterheber (vorne und hinten)
50
Fensterheber (vorne)
30
30
Zündschlüssel
50
a)Ampere-Zahl je nach MotorversionNummer
Verbraucher
Ampere
AlteaXL_DE.book Seite 278 Dienstag, 1. September 2009 9:25 09
