Seat Altea XL 2008 Manuale del proprietario (in Italian)

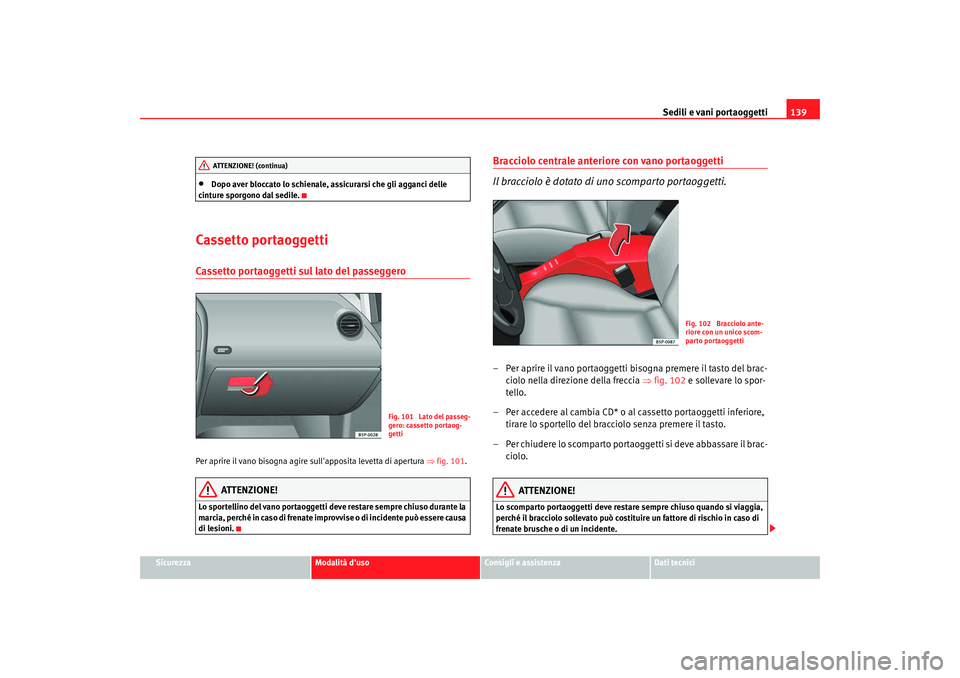

Sedili e vani portaoggetti139
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Dopo aver bloccato lo schienale, assicurarsi che gli agganci delle
cinture sporgono dal sedile.
Cassetto portaoggettiCassetto portaoggetti sul lato del passeggero Per aprire il vano bisogna agire sull'apposita levetta di apertura ⇒fig. 101 .
ATTENZIONE!
Lo sportellino del vano portaoggetti deve restare sempre chiuso durante la
marcia, perché in caso di frenate improvvise o di incidente può essere causa
di lesioni.
Bracciolo centrale anteriore con vano portaoggetti
Il bracciolo è dotato di uno scomparto portaoggetti.– Per aprire il vano portaoggetti bisogna premere il tasto del brac-
ciolo nella direzione della freccia ⇒ fig. 102 e sollevare lo spor-
tello.
– Per accedere al cambia CD* o al cassetto portaoggetti inferiore, tirare lo sportello del bracciolo senza premere il tasto.
– Pe r ch i u d e r e lo sco m pa r t o p o r ta o gge t t i si d e v e a b b assa r e il b ra c - ciolo.
ATTENZIONE!
Lo scomparto portaoggetti deve restare sempre chiuso quando si viaggia,
perché il bracciolo sollevato può costituire un fattore di rischio in caso di
frenate brusche o di un incidente.
ATTENZIONE! (continua)
Fig. 101 Lato del passeg-
gero: cassetto portaog-
getti
Fig. 102 Bracciolo ante-
riore con un unico scom-
parto portaoggetti
altea_XL italiano.book Seite 139 Freitag, 14. September 2007 8:45 08

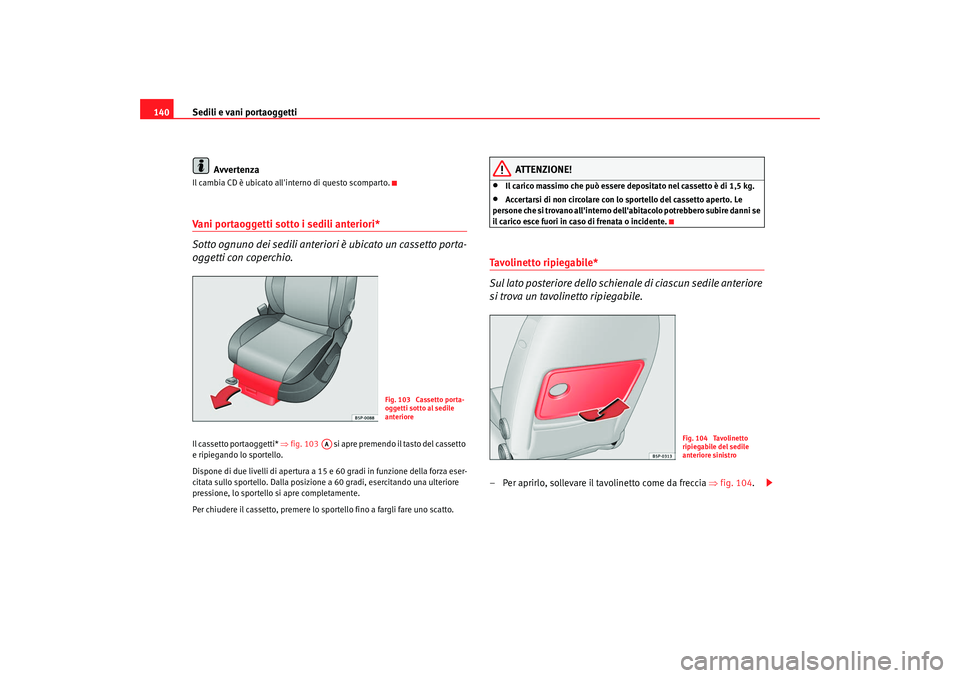

Sedili e vani portaoggetti
140
AvvertenzaIl cambia CD è ubicato all'interno di questo scomparto.Vani portaoggetti sotto i sedili anteriori*
Sotto ognuno dei sedili anteriori è ubicato un cassetto porta-
oggetti con coperchio.Il cassetto portaoggetti* ⇒ fig. 103 si apre premendo il tasto del cassetto
e ripiegando lo sportello.
Dispone di due livelli di apertura a 15 e 60 gradi in funzione della forza eser-
citata sullo sportello. Dalla posizione a 60 gradi, esercitando una ulteriore
pressione, lo sportello si apre completamente.
Per chiudere il cassetto, premere lo sportello fino a fargli fare uno scatto.
ATTENZIONE!
•
Il carico massimo che può essere depositato nel cassetto è di 1,5 kg.
•
Accertarsi di non circolare con lo sportello del cassetto aperto. Le
persone che si trovano all'interno dell'abitacolo potrebbero subire danni se
il carico esce fuori in caso di frenata o incidente.
Tavolinetto ripiegabile*
Sul lato posteriore dello schienale di ciascun sedile anteriore
si trova un tavolinetto ripiegabile.– Per aprirlo, sollevare il tavolinetto come da freccia ⇒fig. 104.
Fig. 103 Cassetto porta-
oggetti sotto al sedile
anteriore
AA
Fig. 104 Tavolinetto
ripiegabile del sedile
anteriore sinistro
altea_XL italiano.book Seite 140 Freitag, 14. September 2007 8:45 08

Sedili e vani portaoggetti141
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

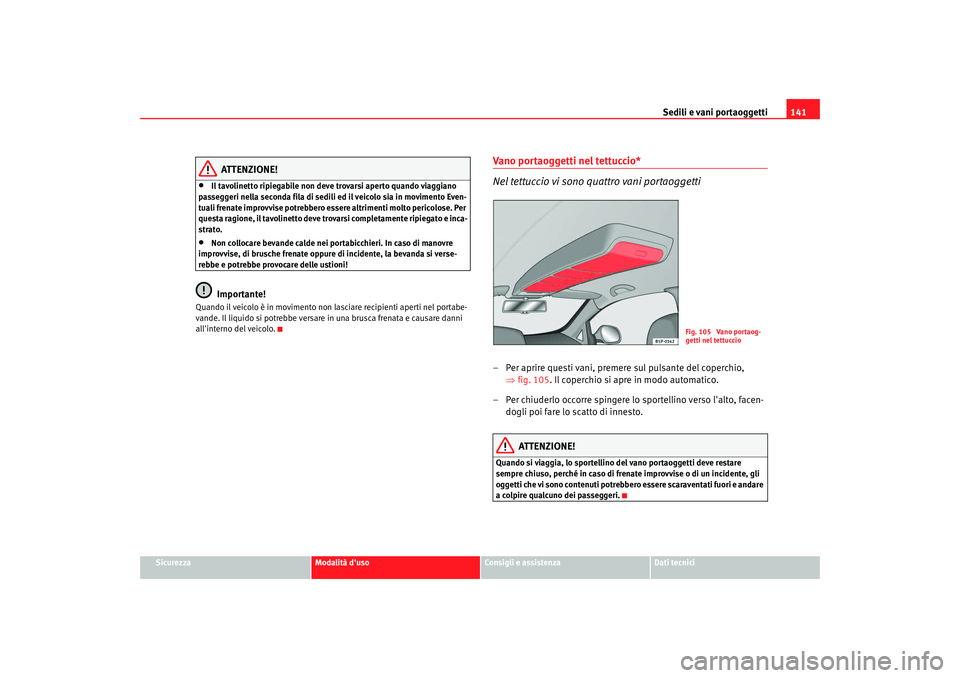

ATTENZIONE!
•
Il tavolinetto ripiegabile non deve trovarsi aperto quando viaggiano
passeggeri nella seconda fila di sedili ed il veicolo sia in movimento Even-
tuali frenate improvvise potrebbero essere altrimenti molto pericolose. Per
questa ragione, il tavolinetto deve trovarsi completamente ripiegato e inca-
strato.
•
Non collocare bevande calde nei portabicchieri. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!Importante!
Quando il veicolo è in movimento non l asciare recipienti aperti nel portabe-
vande. Il liquido si potrebbe versare in una brusca frenata e causare danni
all'interno del veicolo.
Vano portaoggetti nel tettuccio*
Nel tettuccio vi sono quattro vani portaoggetti– Per aprire questi vani, premere sul pulsante del coperchio, ⇒fig. 105. Il coperchio si apre in modo automatico.
– Per chiuderlo occorre spingere lo sportellino verso l'alto, facen- dogli poi fare lo scatto di innesto.
ATTENZIONE!
Quando si viaggia, lo sportellino del vano portaoggetti deve restare
sempre chiuso, perché in caso di frenate improvvise o di un incidente, gli
oggetti che vi sono contenuti potrebbe ro essere scaraventati fuori e andare
a colpire qualcuno dei passeggeri.
Fig. 105 Vano portaog-
getti nel tettuccio
altea_XL italiano.book Seite 141 Freitag, 14. September 2007 8:45 08

Sedili e vani portaoggetti

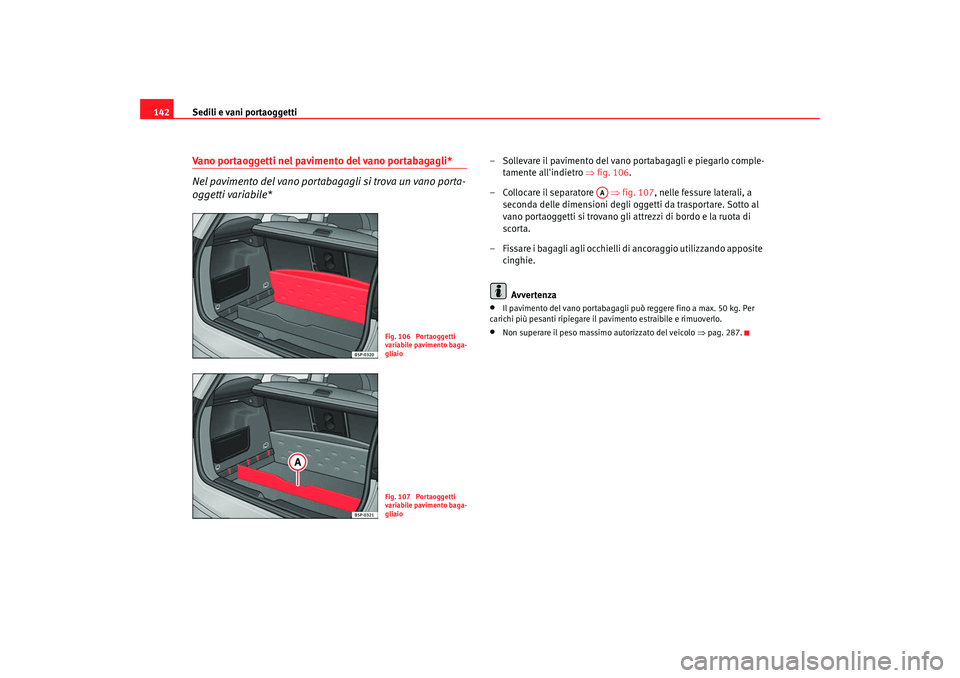

142Vano portaoggetti nel pavimento del vano portabagagli*
Nel pavimento del vano portabagagli si trova un vano porta-
oggetti variabile*
– Sollevare il pavimento del vano portabagagli e piegarlo comple-
tamente all'indietro ⇒ fig. 106.
– Collocare il separatore ⇒ fig. 107, nelle fessure laterali, a
seconda delle dimensioni degli oggetti da trasportare. Sotto al
vano portaoggetti si trovano gli a ttrezzi di bordo e la ruota di
scorta.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando apposite cinghie.
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
•
Non superare il peso massimo autorizzato del veicolo ⇒pag. 287.
Fig. 106 Portaoggetti
variabile pavimento baga-
gliaioFig. 107 Portaoggetti
variabile pavimento baga-
gliaio
AA
altea_XL italiano.book Seite 142 Freitag, 14. September 2007 8:45 08

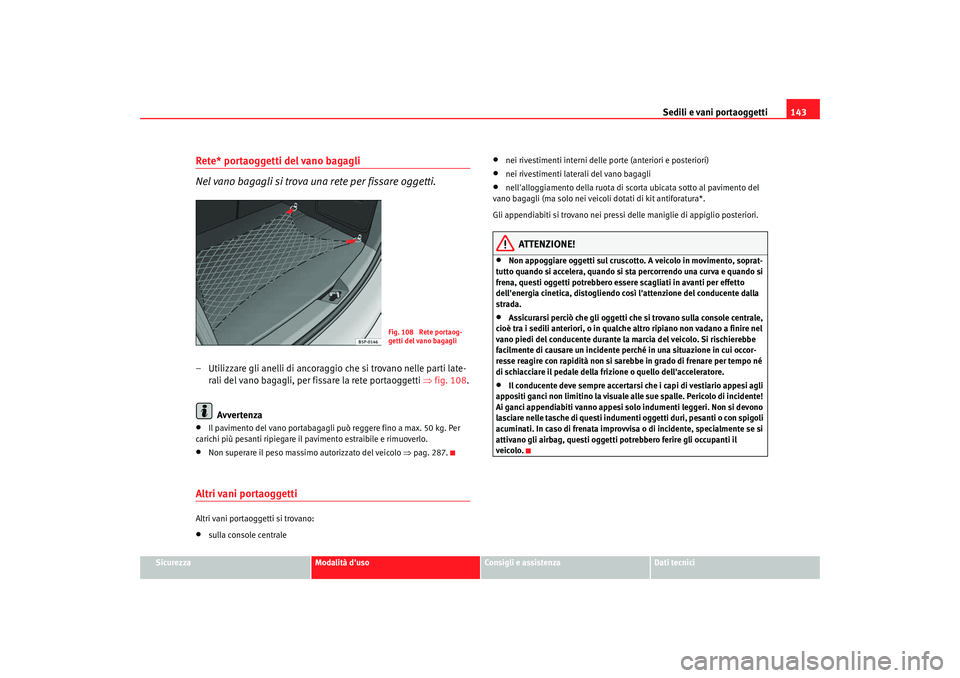

Sedili e vani portaoggetti143
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Rete* portaoggetti del vano bagagli
Nel vano bagagli si trova una rete per fissare oggetti.– Utilizzare gli anelli di ancoraggio che si trovano nelle parti late-
rali del vano bagagli, per fissare la rete portaoggetti ⇒fig. 108.
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
•
Non superare il peso massimo autorizzato del veicolo ⇒pag. 287.
Altri vani portaoggettiAltri vani portaoggetti si trovano:•
sulla console centrale
•
nei rivestimenti interni delle porte (anteriori e posteriori)
•
nei rivestimenti laterali del vano bagagli
•
nell'alloggiamento della ruota di sc orta ubicata sotto al pavimento del
vano bagagli (ma solo nei veicoli dotati di kit antiforatura*.
Gli appendiabiti si trovano nei pressi de lle maniglie di appiglio posteriori.
ATTENZIONE!
•
Non appoggiare oggetti sul cruscotto. A veicolo in movimento, soprat-
tutto quando si accelera, quando si sta percorrendo una curva e quando si
frena, questi oggetti potrebbero es sere scagliati in avanti per effetto
dell'energia cinetica, distogliendo così l'attenzione del conducente dalla
strada.
•
Assicurarsi perciò che gli oggetti che si trovano sulla console centrale,
cioè tra i sedili anteriori, o in qualch e altro ripiano non vadano a finire nel
vano piedi del conducente durante la marcia del veicolo. Si rischierebbe
facilmente di causare un incidente perché in una situazione in cui occor-
resse reagire con rapidità non si sarebbe in grado di frenare per tempo né
di schiacciare il pedale della frizione o quello dell'acceleratore.
•
Il conducente deve sempre accertarsi che i capi di vestiario appesi agli
appositi ganci non limitino la visuale alle sue spalle. Pericolo di incidente!
Ai ganci appendiabiti vanno appesi solo indumenti leggeri. Non si devono
lasciare nelle tasche di questi indumenti oggetti duri, pesanti o con spigoli
acuminati. In caso di frenata improvvisa o di incidente, specialmente se si
attivano gli airbag, questi oggetti potrebbero ferire gli occupanti il
veicolo.
Fig. 108 Rete portaog-
getti del vano bagagli
altea_XL italiano.book Seite 143 Freitag, 14. September 2007 8:45 08

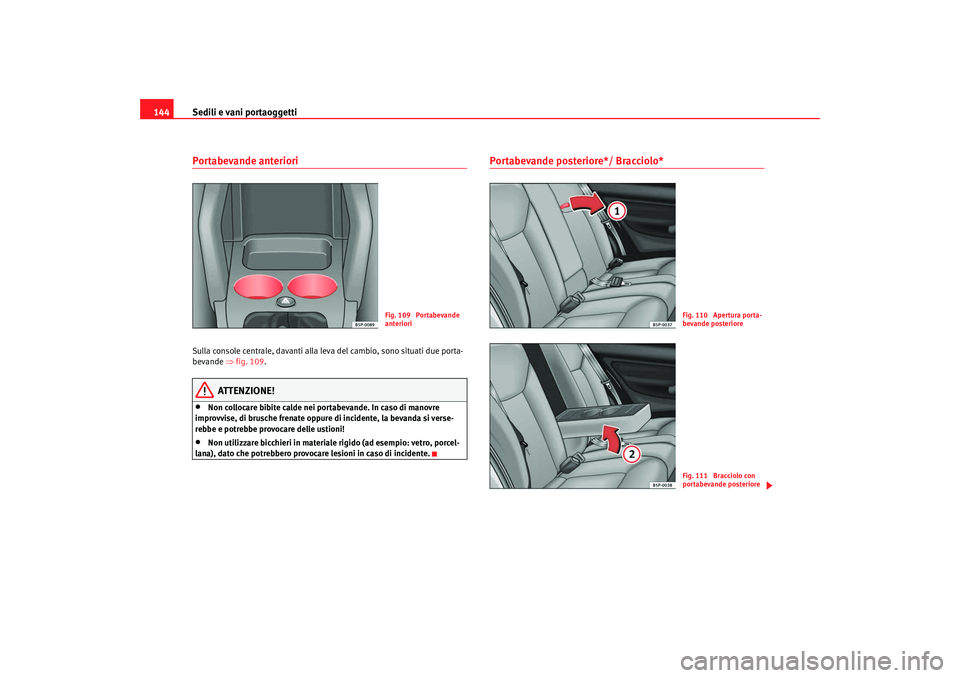

Sedili e vani portaoggetti
144Portabevande anteriori Sulla console centrale, davanti alla leva del cambio, sono situati due porta-
bevande ⇒fig. 109 .
ATTENZIONE!
•
Non collocare bibite calde nei portabevande. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!
•
Non utilizzare bicchieri in materiale rigido (ad esempio: vetro, porcel-
lana), dato che potrebbero provocare lesioni in caso di incidente.
Portabevande posteriore*/ Bracciolo*
Fig. 109 Portabevande
anteriori
Fig. 110 Apertura porta-
bevande posterioreFig. 111 Bracciolo con
portabevande posteriore
altea_XL italiano.book Seite 144 Freitag, 14. September 2007 8:45 08

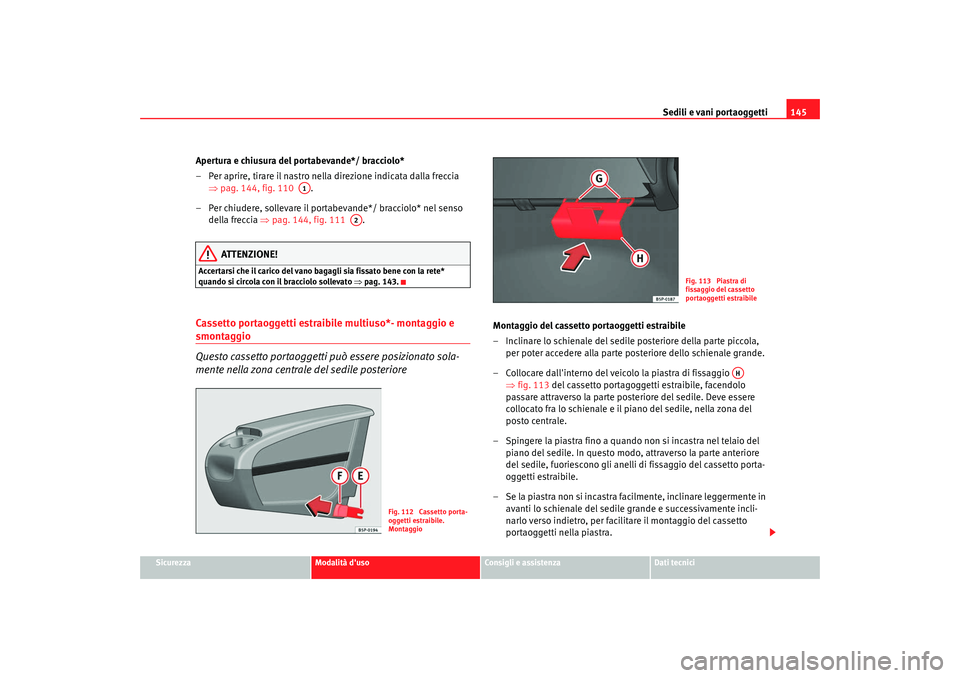

Sedili e vani portaoggetti145
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Apertura e chiusura del portabevande*/ bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia
⇒pag. 144, fig. 110 .
– Per chiudere, sollevare il portabevande*/ bracciolo* nel senso della freccia ⇒ pag. 144, fig. 111 .
ATTENZIONE!
Accertarsi che il carico del vano bagagli sia fissato bene con la rete*
quando si circola con il bracciolo sollevato ⇒pag. 143.Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola,
per poter accedere alla parte posteriore dello schienale grande.
– Collocare dall'interno del veicolo la piastra di fissaggio ⇒fig. 113 del cassetto portagoggetti estraibile, facendolo
passare attraverso la parte posteriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo verso indietro, per facilitare il montaggio del cassetto
portaoggetti nella piastra.
A1
A2
Fig. 112 Cassetto porta-
oggetti estraibile.
Montaggio
Fig. 113 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
altea_XL italiano.book Seite 145 Freitag, 14. September 2007 8:45 08

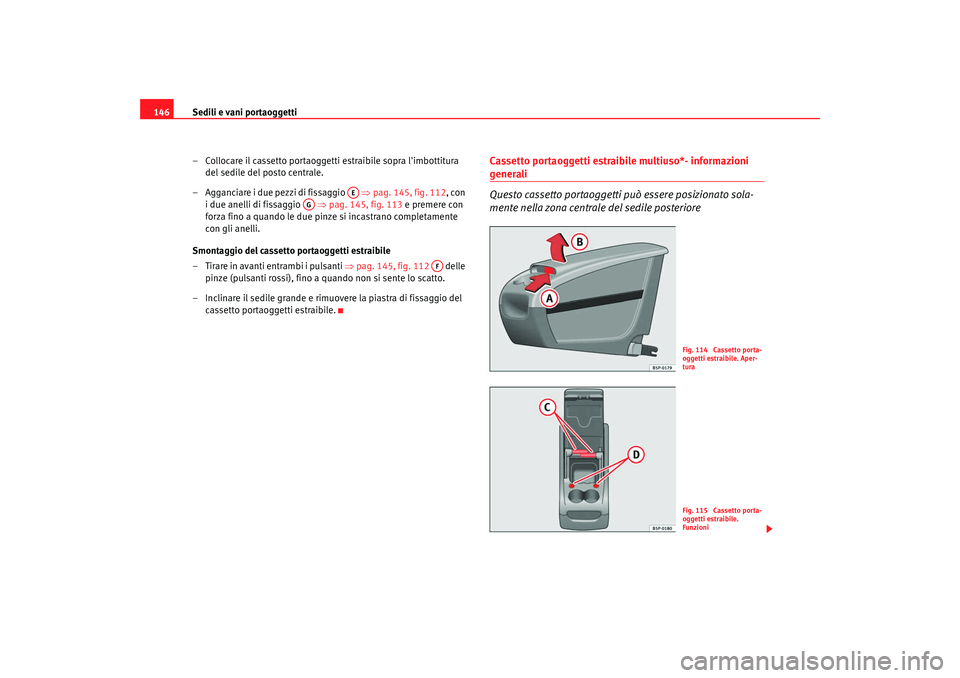

Sedili e vani portaoggetti
146
– Collocare il cassetto portaoggetti estraibile sopra l'imbottitura
del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒pag. 145, fig. 112, con
i due anelli di fissaggio ⇒pag. 145, fig. 113 e premere con
forza fino a quando le due pinze si incastrano completamente
con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒pag. 145, fig. 112 delle
pinze (pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
AE
AG
AF
Fig. 114 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 115 Cassetto porta-
oggetti estraibile.
Funzioni
altea_XL italiano.book Seite 146 Freitag, 14. September 2007 8:45 08

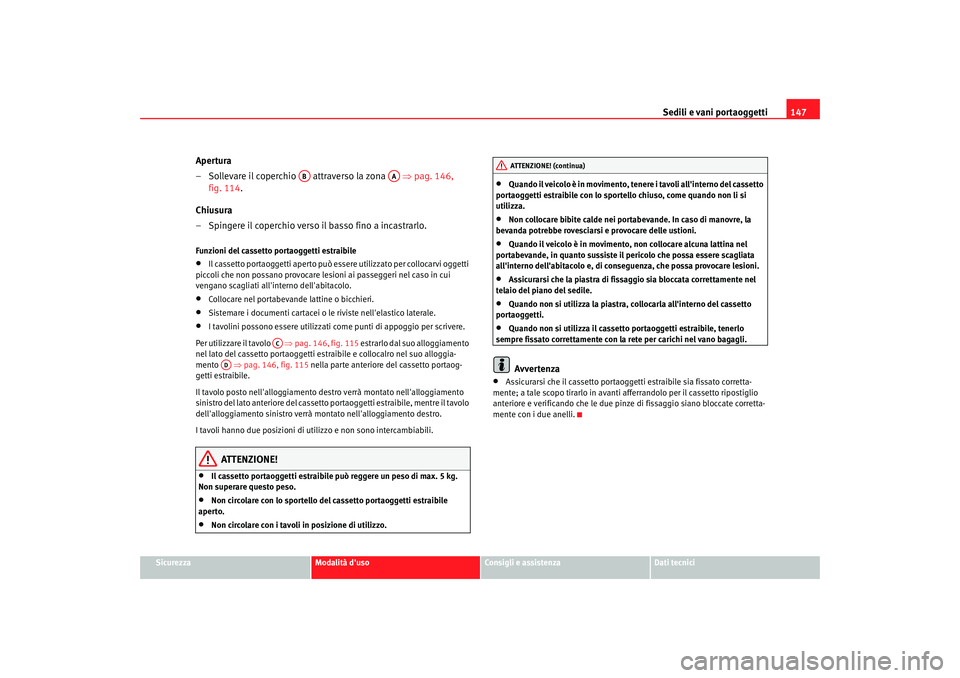

Sedili e vani portaoggetti147
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Apertura
– Sollevare il coperchio attraverso la zona ⇒ pag. 146,
fig. 114.
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•
Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all'interno dell'abitacolo.
•
Collocare nel portabevande lattine o bicchieri.
•
Sistemare i documenti cartacei o le riviste nell'elastico laterale.
•
I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒pag. 146, fig. 115 estrarlo dal suo alloggiamento
nel lato del cassetto portaoggetti estraibile e collocalro nel suo alloggia-
mento ⇒pag. 146, fig. 115 nella parte anteriore del cassetto portaog-
getti estraibile.
Il tavolo posto nell'alloggiamento de stro verrà montato nell'alloggiamento
sinistro del lato anteriore del cassetto portaoggetti es traibile, mentre il tavolo
dell'alloggiamento sinistro verrà montato nell'alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE!
•
Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
•
Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
•
Non circolare con i tavoli in posizione di utilizzo.
•
Quando il veicolo è in movimento, tenere i tavoli all'interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
•
Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
•
Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all'interno dell'abitacolo e, di conseguenza, che possa provocare lesioni.
•
Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
•
Quando non si utilizza la piastra, collocarla all'interno del cassetto
portaoggetti.
•
Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•
Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.
AB
AA
AC
AD
ATTENZIONE! (continua)
altea_XL italiano.book Seite 147 Freitag, 14. September 2007 8:45 08

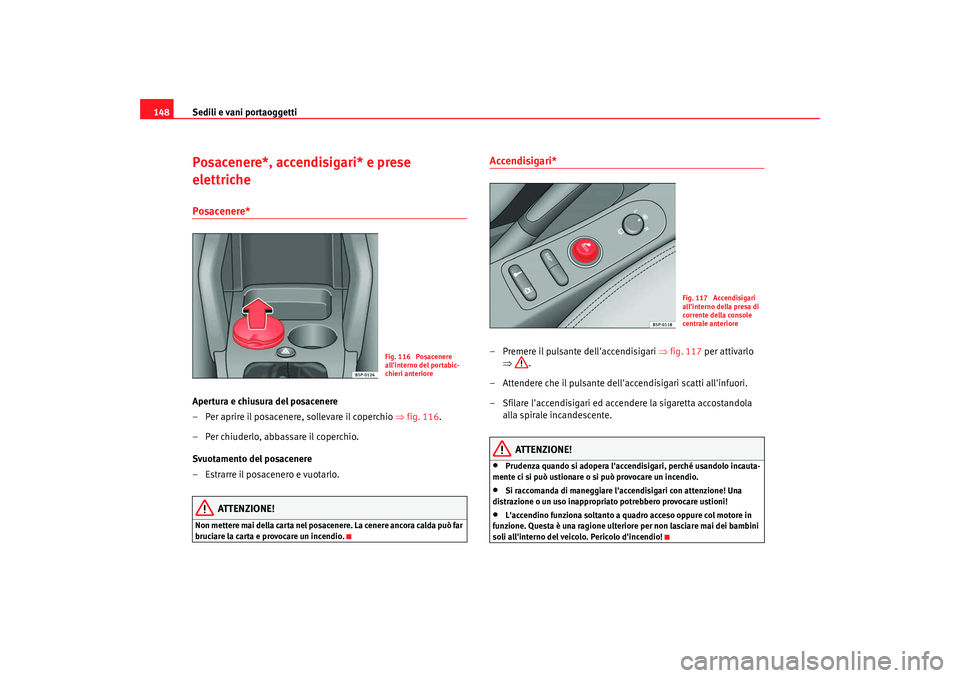

Sedili e vani portaoggetti
148Posacenere*, accendisigari* e prese
elettrichePosacenere* Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒fig. 116.
– Per chiuderlo, abbassare il coperchio.
Svuotamento del posacenere
– Estrarre il posacenero e vuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posace nere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
Accendisigari*– Premere il pulsante dell'accendisigari ⇒fig. 117 per attivarlo
⇒ .
– Attendere che il pulsante dell'accendisigari scatti all'infuori.
– Sfilare l'accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•
Prudenza quando si adopera l'accendisigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.
•
Si raccomanda di maneggiare l'accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!
•
L'accendino funziona soltanto a quadro acceso oppure col motore in
funzione. Questa è una ragione ulteriore per non lasciare mai dei bambini
soli all'interno del veicolo. Pericolo d'incendio!
Fig. 116 Posacenere
all'interno del portabic-
chieri anteriore
Fig. 117 Accendisigari
all'interno della presa di
corrente della console
centrale anteriore
altea_XL italiano.book Seite 148 Freitag, 14. September 2007 8:45 08
