Guida economica ed ecologica209
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

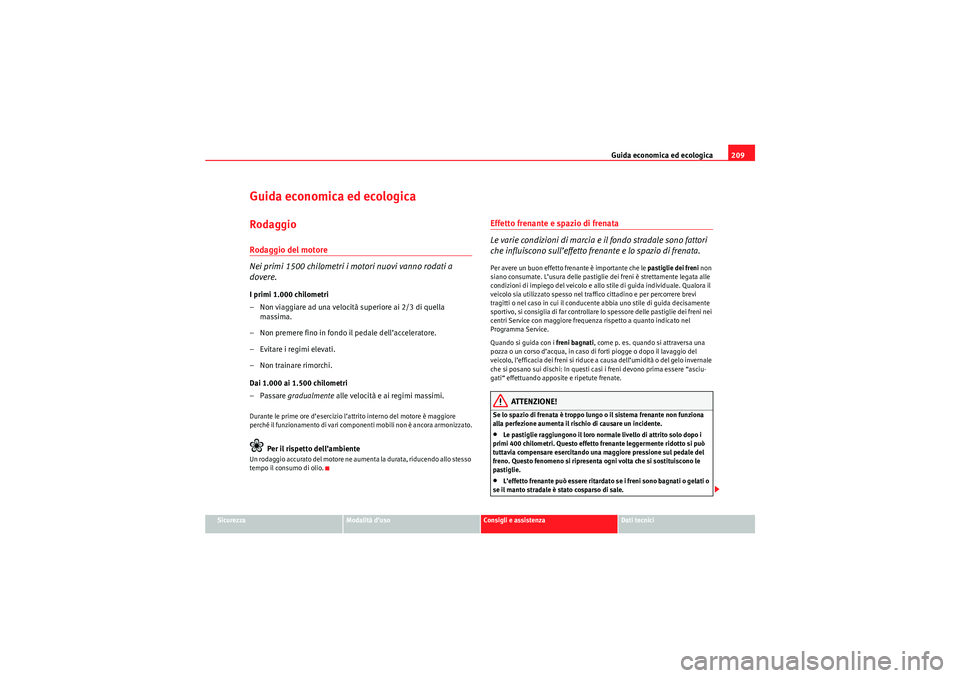

Guida economica ed ecologicaRodaggioRodaggio del motore
Nei primi 1500 chilometri i motori nuovi vanno rodati a
dovere.I primi 1.000 chilometri
– Non viaggiare ad una velocità superiore ai 2/3 di quella
massima.
– Non premere fino in fondo il pedale dell’acceleratore.
– Evitare i regimi elevati.
– Non trainare rimorchi.
Dai 1.000 ai 1.500 chilometri
– Passare gradualmente alle velocità e ai regimi massimi.Durante le prime ore d’esercizio l’attrito interno del motore è maggiore
p e rché il funzio nam en to d i va ri com po ne nti m o bili no n è an cora ar m on izza to.
Per il rispetto dell’ambiente
Un rodaggio accurato del motore ne aumenta la durata, riducendo allo stesso
tempo il consumo di olio.
Effetto frenante e spazio di frenata
Le varie condizioni di marcia e il fondo stradale sono fattori
che influiscono sull’effetto frenante e lo spazio di frenata.Per avere un buon effetto frenante è importante che le pastiglie dei freni non
siano consumate. L’usura delle pastiglie dei freni è strettamente legata alle
condizioni di impiego del veicolo e allo stile di guida individuale. Qualora il
veicolo sia utilizzato spesso nel traffico cittadino e per percorrere brevi
tragitti o nel caso in cui il conducente abbia uno stile di guida decisamente
sportivo, si consiglia di far controllare lo spessore delle pastiglie dei freni nei
centri Service con maggiore frequenza rispetto a quanto indicato nel
Programma Service.
Quando si guida con i freni bagnati , come p. es. quando si attraversa una
pozza o un corso d’acqua, in caso di forti piogge o dopo il lavaggio del
veicolo, l’efficacia dei freni si riduce a causa dell’umidità o del gelo invernale
che si posano sui dischi: In questi casi i freni devono prima essere “asciu-
gati“ effettuando apposite e ripetute frenate.
ATTENZIONE!
Se lo spazio di frenata è troppo lungo o il sistema frenante non funziona
alla perfezione aumenta il rischio di causare un incidente.•Le pastiglie raggiungono il loro normale livello di attrito solo dopo i
primi 400 chilometri. Questo effetto frenante leggermente ridotto si può
tuttavia compensare esercitando una maggiore pressione sul pedale del
freno. Questo fenomeno si ripresenta ogni volta che si sostituiscono le
pastiglie.•L’effetto frenante può essere ritardato se i freni sono bagnati o gelati o
se il manto stradale è stato cosparso di sale.
AlteaXL_IT.book Seite 209 Dienstag, 1. September 2009 5:18 17

Guida economica ed ecologica

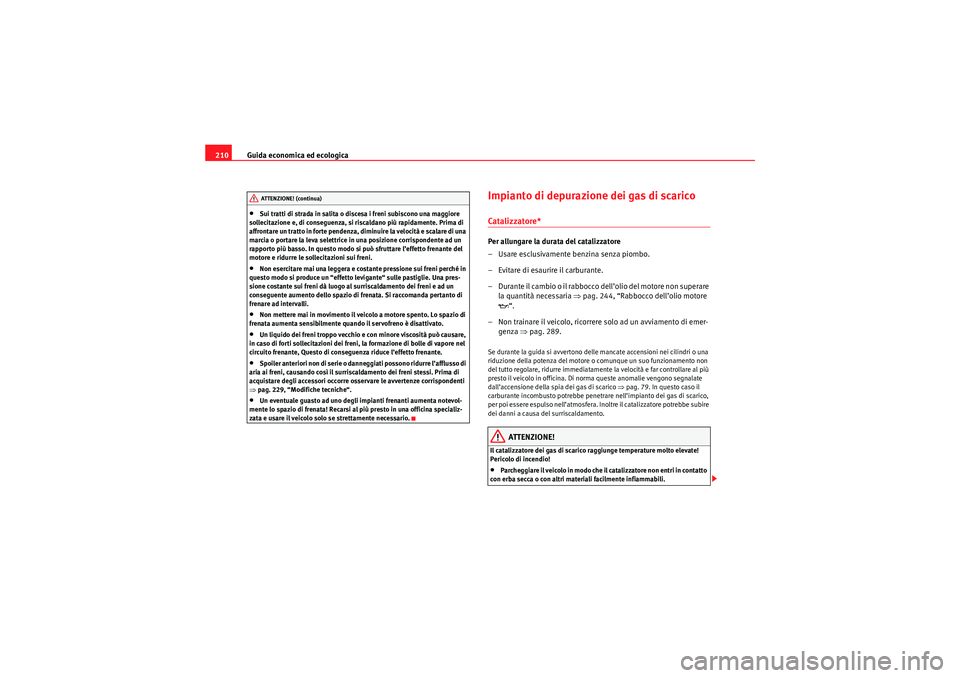

210•Sui tratti di strada in salita o discesa i freni subiscono una maggiore
sollecitazione e, di conseguenza, si riscaldano più rapidamente. Prima di
affrontare un tratto in forte pendenza, diminuire la velocità e scalare di una
marcia o portare la leva selettrice in una posizione corrispondente ad un
rapporto più basso. In questo modo si può sfruttare l’effetto frenante del
motore e ridurre le sollecitazioni sui freni.•Non esercitare mai una leggera e costante pressione sui freni perché in
questo modo si produce un “effetto levigante“ sulle pastiglie. Una pres-
sione costante sui freni dà luogo al surriscaldamento dei freni e ad un
conseguente aumento dello spazio di frenata. Si raccomanda pertanto di
frenare ad intervalli.•Non mettere mai in movimento il veicolo a motore spento. Lo spazio di
frenata aumenta sensibilmente quan do il servofreno è disattivato.•Un liquido dei freni troppo vecchio e con minore viscosità può causare,
in caso di forti sollecitazioni dei freni, la formazione di bolle di vapore nel
circuito frenante, Questo di conseguenza riduce l’effetto frenante.•Spoiler anteriori non di serie o danneggiati possono ridurre l’afflusso di
aria ai freni, causando così il surriscaldamento dei freni stessi. Prima di
acquistare degli accessori occorre osservare le avvertenze corrispondenti
⇒ pag. 229, “Modifiche tecniche“.•Un eventuale guasto ad uno degli impianti frenanti aumenta notevol-
mente lo spazio di frenata! Recarsi al più presto in una officina specializ-
zata e usare il veicolo solo se strettamente necessario.
Impianto di depurazione dei gas di scaricoCatalizzatore*Per allungare la durata del catalizzatore
– Usare esclusivamente benzina senza piombo.
– Evitare di esaurire il carburante.
– Durante il cambio o il rabbocco dell’olio del motore non superare la quantità necessaria ⇒ pag. 244, “Rabbocco dell’olio motore
 “.
– Non trainare il veicolo, ricorrere solo ad un avviamento di emer- genza ⇒ pag. 289.Se durante la guida si avvertono delle mancate accensioni nei cilindri o una
riduzione della potenza del motore o comunque un suo funzionamento non
del tutto regolare, ridurre immediatamente la velocità e far controllare al più
presto il veicolo in officina. Di norma queste anomalie vengono segnalate
dall’accensione della spia dei gas di scarico ⇒pag. 79. In questo caso il
carburante incombusto potrebbe penetrare nell’impianto dei gas di scarico,
per poi essere espulso nell’atmosfera. Inoltre il catalizzatore potrebbe subire
dei danni a causa del surriscaldamento.
ATTENZIONE!
Il catalizzatore dei gas di scarico raggiunge temperature molto elevate!
Pericolo di incendio!•Parcheggiare il veicolo in modo che il catalizzatore non entri in contatto
con erba secca o con altri materiali facilmente infiammabili.
ATTENZIONE! (continua)
AlteaXL_IT.book Seite 210 Dienstag, 1. September 2009 5:18 17

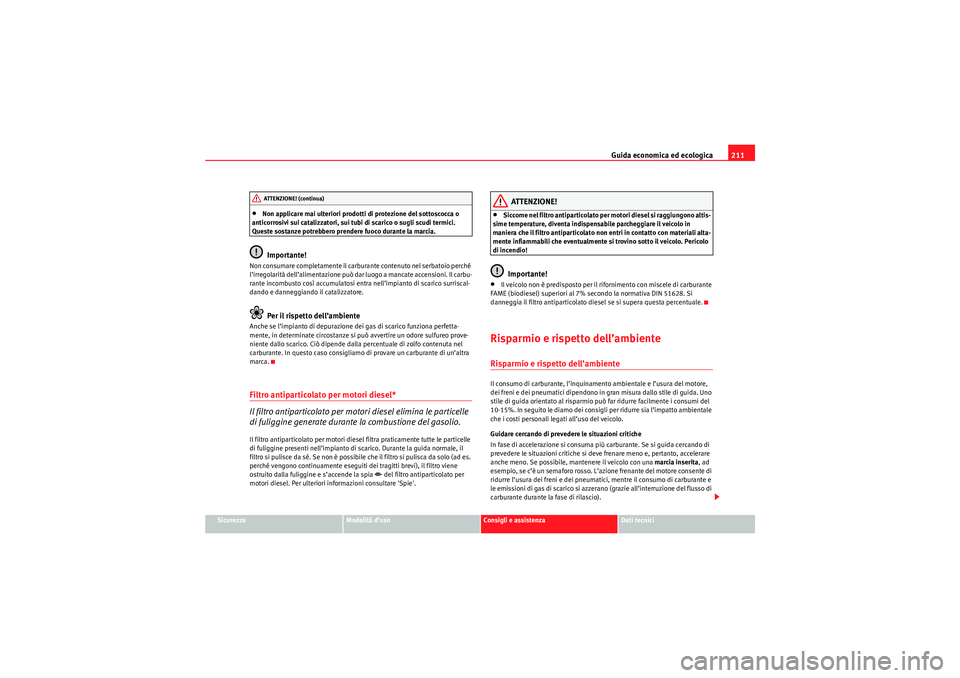

Guida economica ed ecologica211
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•Non applicare mai ulteriori prodotti di protezione del sottoscocca o
anticorrosivi sui catalizzatori, sui tubi di scarico o sugli scudi termici.
Queste sostanze potrebbero prendere fuoco durante la marcia.Importante!
Non consumare completamente il carburante contenuto nel serbatoio perché
l’irregolarità dell’alimentazione può dar luogo a mancate accensioni. Il carbu-
rante incombusto così accumulatosi entra nell’impianto di scarico surriscal-
dando e danneggiando il catalizzatore.
Per il rispetto dell’ambiente
Anche se l’impianto di depurazione dei gas di scarico funziona perfetta-
mente, in determinate circostanze si può avvertire un odore sulfureo prove-
niente dallo scarico. Ciò dipende dalla percentuale di zolfo contenuta nel
carburante. In questo caso consigliamo di provare un carburante di un’altra
marca.Filtro antiparticolato per motori diesel*
Il filtro antiparticolato per motori diesel elimina le particelle
di fuliggine generate durante la combustione del gasolio.Il filtro antiparticolato per motori diesel filtra praticamente tutte le particelle
di fuliggine presenti nell’impianto di scarico. Durante la guida normale, il
filtro si pulisce da sé. Se non è possibile che il filtro si pulisca da solo (ad es.
perché vengono continuamente eseguiti dei tragitti brevi), il filtro viene
ostruito dalla fuliggine e s’accende la spia
 del filtro antiparticolato per
motori diesel. Per ulteriori informazioni consultare 'Spie'.
ATTENZIONE!
•Siccome nel filtro antiparticolato per motori diesel si raggiungono altis-
sime temperature, diventa indispensabile parcheggiare il veicolo in
maniera che il filtro antiparticolato non entri in contatto con materiali alta-
mente infiammabili che eventualmente si trovino sotto il veicolo. Pericolo
di incendio!Importante!
•Il veicolo non è predisposto per il rifornimento con miscele di carburante
FAME (biodiesel) superiori al 7% secondo la normativa DIN 51628. Si
danneggia il filtro antiparticolato diesel se si supera questa percentuale.Risparmio e rispetto dell’ambienteRisparmio e rispetto dell’ambienteIl consumo di carburante, l’inquinamento ambientale e l’usura del motore,
dei freni e dei pneumatici dipendono in gran misura dallo stile di guida. Uno
stile di guida orientato al risparmio può far ridurre facilmente i consumi del
10-15%. In seguito le diamo dei consigli per ridurre sia l’impatto ambientale
che i costi personali legati all’uso del veicolo.
Guidare cercando di prevedere le situazioni critiche
In fase di accelerazione si consuma più carburante. Se si guida cercando di
prevedere le situazioni critiche si deve frenare meno e, pertanto, accelerare
anche meno. Se possibile, mantenere il veicolo con una marcia inserita, ad
esempio, se c’è un semaforo rosso. L’azione frenante del motore consente di
ridurre l’usura dei freni e dei pneumatici, mentre il consumo di carburante e
le emissioni di gas di scarico si azzerano (grazie all’interruzione del flusso di
carburante durante la fase di rilascio).
ATTENZIONE! (continua)
AlteaXL_IT.book Seite 211 Dienstag, 1. September 2009 5:18 17

Guida economica ed ecologica

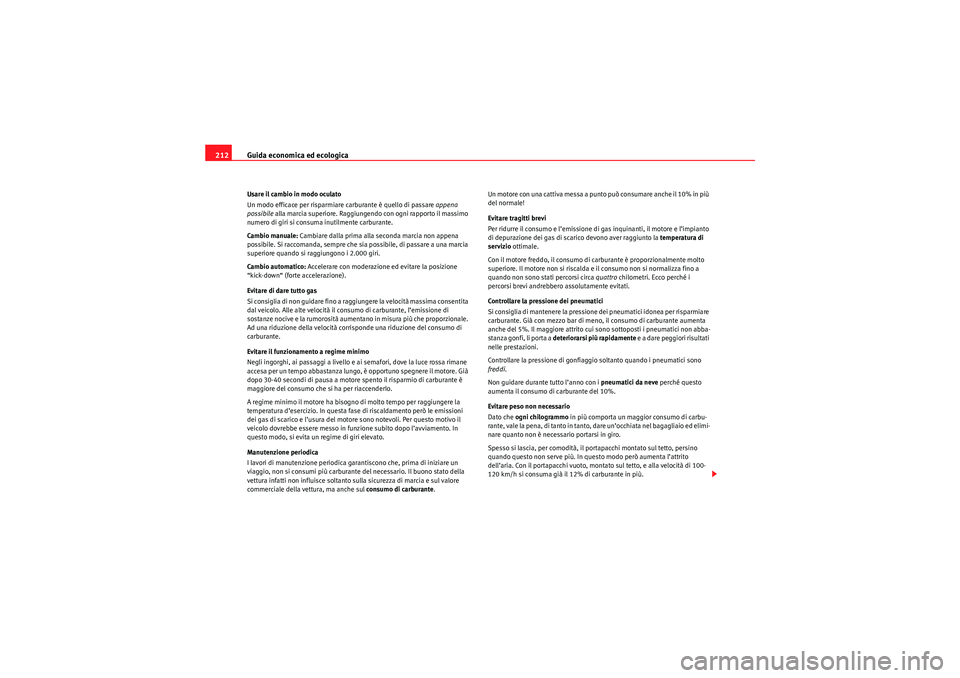

212Usare il cambio in modo oculato
Un modo efficace per risparmiare carburante è quello di passare appena
possibile alla marcia superiore. Raggiungendo con ogni rapporto il massimo
numero di giri si consuma inutilmente carburante.
Cambio manuale: Cambiare dalla prima alla seconda marcia non appena
possibile. Si raccomanda, sempre che sia possibile, di passare a una marcia
superiore quando si raggiungono i 2.000 giri.
Cambio automatico: Accelerare con moderazione ed evitare la posizione
“kick-down“ (forte accelerazione).
Evitare di dare tutto gas
Si consiglia di non guidare fino a raggiungere la velocità massima consentita
dal veicolo. Alle alte velocità il consumo di carburante, l’emissione di
sostanze nocive e la rumorosità aumentano in misura più che proporzionale.
Ad una riduzione della velocità corrisponde una riduzione del consumo di
carburante.
Evitare il funzionamento a regime minimo
Negli ingorghi, ai passaggi a livello e ai semafori, dove la luce rossa rimane
accesa per un tempo abbastanza lungo, è opportuno spegnere il motore. Già
dopo 30-40 secondi di pausa a motore spento il risparmio di carburante è
maggiore del consumo che si ha per riaccenderlo.
A regime minimo il motore ha bisogno di molto tempo per raggiungere la
temperatura d’esercizio. In questa fase di riscaldamento però le emissioni
dei gas di scarico e l’usura del motore sono notevoli. Per questo motivo il
veicolo dovrebbe essere messo in funzione subito dopo l’avviamento. In
questo modo, si evita un regime di giri elevato.
Manutenzione periodica
I lavori di manutenzione periodica garantiscono che, prima di iniziare un
viaggio, non si consumi più carburante del necessario. Il buono stato della
vettura infatti non influisce soltanto sulla sicurezza di marcia e sul valore
commerciale della vettura, ma anche sul consumo di carburante.Un motore con una cattiva messa a punto può consumare anche il 10% in più
del normale!
Evitare tragitti brevi
Per ridurre il consumo e l’emissione di gas inquinanti, il motore e l’impianto
di depurazione dei gas di scarico devono aver raggiunto la
temperatura di
servizio ottimale.
Con il motore freddo, il consumo di carburante è proporzionalmente molto
superiore. Il motore non si riscalda e il consumo non si normalizza fino a
quando non sono stati percorsi circa quattro chilometri. Ecco perché i
percorsi brevi andrebbero assolutamente evitati.
Controllare la pressione dei pneumatici
Si consiglia di mantenere la pressione dei pneumatici idonea per risparmiare
carburante. Già con mezzo bar di meno, il consumo di carburante aumenta
anche del 5%. Il maggiore attrito cui sono sottoposti i pneumatici non abba-
stanza gonfi, li porta a deteriorarsi più rapidamente e a dare peggiori risultati
nelle prestazioni.
Controllare la pressione di gonfiaggio soltanto quando i pneumatici sono
freddi .
Non guidare durante tutto l’anno con i pneumatici da neve perché questo
aumenta il consumo di carburante del 10%.
Evitare peso non necessario
Dato che ogni chilogrammo in più comporta un maggior consumo di carbu-
rante, vale la pena, di tanto in tanto, dare un’occhiata nel bagagliaio ed elimi-
nare quanto non è necessario portarsi in giro.
Spesso si lascia, per comodità, il portapacchi montato sul tetto, persino
quando questo non serve più. In questo modo però aumenta l’attrito
dell’aria. Con il portapacchi vuoto, montato sul tetto, e alla velocità di 100-
120 km/h si consuma già il 12% di carburante in più.
AlteaXL_IT.book Seite 212 Dienstag, 1. September 2009 5:18 17

Guida economica ed ecologica213
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

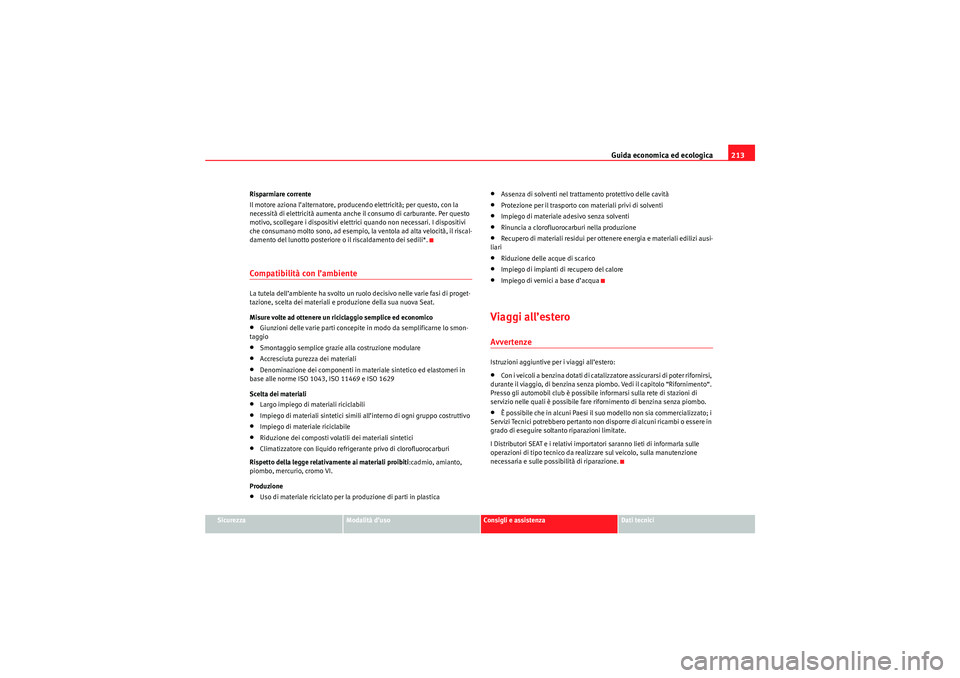

Risparmiare corrente
Il motore aziona l’alternatore, producendo elettricità; per questo, con la
necessità di elettricità aumenta anche il consumo di carburante. Per questo
motivo, scollegare i dispositivi elettrici quando non necessari. I dispositivi
che consumano molto sono, ad esempio, la ventola ad alta velocità, il riscal-
damento del lunotto posteriore o il riscaldamento dei sedili*.
Compatibilità con l’ambienteLa tutela dell’ambiente ha svolto un ruolo decisivo nelle varie fasi di proget-
tazione, scelta dei materiali e produzione della sua nuova Seat.
Misure volte ad ottenere un riciclaggio semplice ed economico•Giunzioni delle varie parti concepite in modo da semplificarne lo smon-
taggio•Smontaggio semplice grazie alla costruzione modulare•Accresciuta purezza dei materiali•Denominazione dei componenti in materiale sintetico ed elastomeri in
base alle norme ISO 1043, ISO 11469 e ISO 1629
Scelta dei materiali•Largo impiego di materiali riciclabili•Impiego di materiali sintetici simili all’interno di ogni gruppo costruttivo•Impiego di materiale riciclabile•Riduzione dei composti volatili dei materiali sintetici•Climatizzatore con liquido refrigerante privo di clorofluorocarburi
Rispetto della legge relativamente ai materiali proibiti :cadmio, amianto,
piombo, mercurio, cromo VI.
Produzione•Uso di materiale riciclato per la produzione di parti in plastica
•Assenza di solventi nel trattamento protettivo delle cavità•Protezione per il trasporto con materiali privi di solventi•Impiego di materiale adesivo senza solventi•Rinuncia a clorofluorocarburi nella produzione•Recupero di materiali residui per ottenere energia e materiali edilizi ausi-
liari•Riduzione delle acque di scarico•Impiego di impianti di recupero del calore•Impiego di vernici a base d’acquaViaggi all’esteroAvvertenzeIstruzioni aggiuntive per i viaggi all’estero:•Con i veicoli a benzina dotati di catalizzatore assicurarsi di poter rifornirsi,
durante il viaggio, di benzina senza piombo. Vedi il capitolo “Rifornimento“.
Presso gli automobil club è possibile informarsi sulla rete di stazioni di
servizio nelle quali è possibile fare rifornimento di benzina senza piombo.•È possibile che in alcuni Paesi il suo modello non sia commercializzato; i
Servizi Tecnici potrebbero pertanto non disporre di alcuni ricambi o essere in
grado di eseguire soltanto riparazioni limitate.
I Distributori SEAT e i relativi importatori saranno lieti di informarla sulle
operazioni di tipo tecnico da realizzare sul veicolo, sulla manutenzione
necessaria e sulle possibilità di riparazione.
AlteaXL_IT.book Seite 213 Dienstag, 1. September 2009 5:18 17

Guida economica ed ecologica

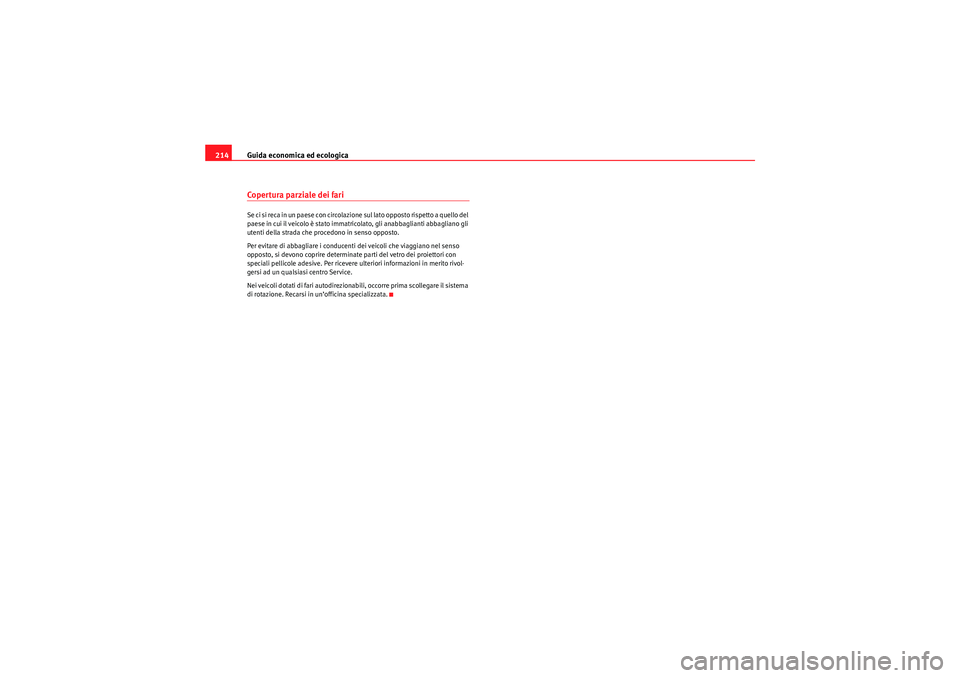

214Copertura parziale dei fariS e c i s i r e ca i n un p a e s e co n ci r co la zi o n e s u l la t o o p p o s t o r i s p e t t o a q u e ll o d e l
paese in cui il veicolo è stato immatricolato, gli anabbaglianti abbagliano gli
utenti della strada che procedono in senso opposto.
Per evitare di abbagliare i conducenti dei veicoli che viaggiano nel senso
opposto, si devono coprire determinate parti del vetro dei proiettori con
speciali pellicole adesive. Per ricevere ulteriori informazioni in merito rivol-
gersi ad un qualsiasi centro Service.
Nei veicoli dotati di fari autodirezionabili, occorre prima scollegare il sistema
di rotazione. Recarsi in un’officina specializzata.
AlteaXL_IT.book Seite 214 Dienstag, 1. September 2009 5:18 17

Guida con rimorchio215
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

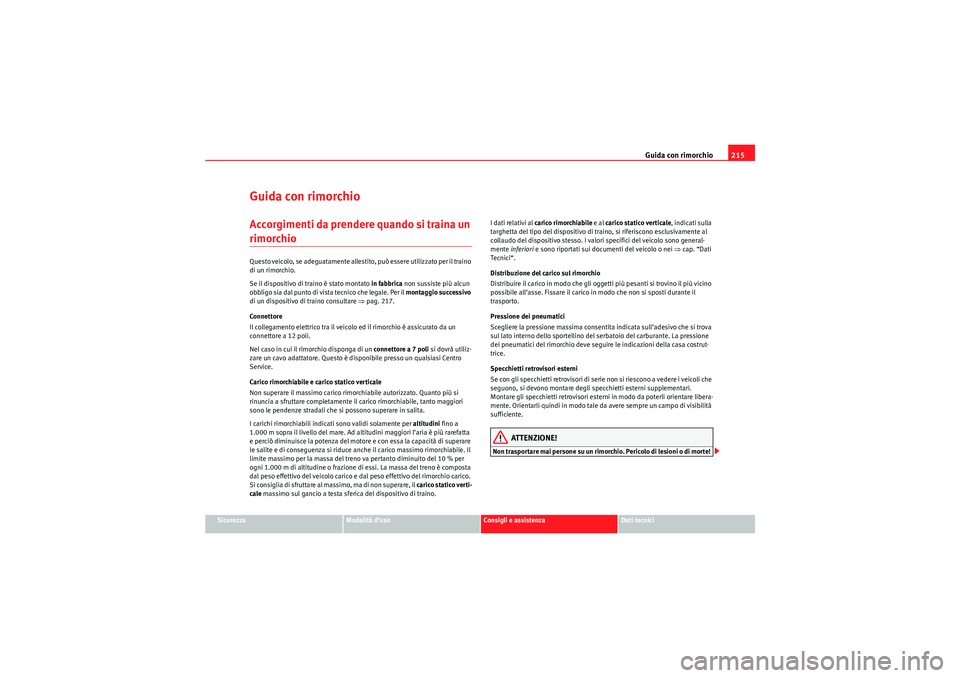

Guida con rimorchioAccorgimenti da prendere quando si traina un rimorchioQuesto veicolo, se adeguatamente allestito, può essere utilizzato per il traino
di un rimorchio.
Se il dispositivo di traino è stato montato in fabbrica non sussiste più alcun
obbligo sia dal punto di vista tecnico che legale. Per il montaggio successivo
di un dispositivo di traino consultare ⇒pag. 217.
Connettore
Il collegamento elettrico tra il veicolo ed il rimorchio è assicurato da un
connettore a 12 poli.
Nel caso in cui il rimorchio disponga di un connettore a 7 poli si dovrà utiliz-
zare un cavo adattatore. Questo è disponibile presso un qualsiasi Centro
Service.
Carico rimorchiabile e carico statico verticale
Non superare il massimo carico rimorchiabile autorizzato. Quanto più si
rinuncia a sfruttare completamente il carico rimorchiabile, tanto maggiori
sono le pendenze stradali che si possono superare in salita.
I carichi rimorchiabili indicati sono validi solamente per altitudini fino a
1.000 m sopra il livello del mare. Ad altitudini maggiori l’aria è più rarefatta
e perciò diminuisce la potenza del motore e con essa la capacità di superare
le salite e di conseguenza si riduce anche il carico massimo rimorchiabile. Il
limite massimo per la massa del treno va pertanto diminuito del 10 % per
ogni 1.000 m di altitudine o frazione di essi. La massa del treno è composta
dal peso effettivo del veicolo carico e dal peso effettivo del rimorchio carico.
Si consiglia di sfruttare al massimo, ma di non superare, il carico statico verti-
cale massimo sul gancio a testa sferica del dispositivo di traino. I dati relativi al
carico rimorchiabile e al carico statico verticale , indicati sulla
targhetta del tipo del dispositivo di traino, si riferiscono esclusivamente al
collaudo del dispositivo stesso. I valori specifici del veicolo sono general-
mente inferiori e sono riportati sui documenti del veicolo o nei ⇒cap. “Dati
Te cn ici “.
Distribuzione del carico sul rimorchio
Distribuire il carico in modo che gli oggetti più pesanti si trovino il più vicino
possibile all’asse. Fissare il carico in modo che non si sposti durante il
trasporto.
Pressione dei pneumatici
Scegliere la pressione massima consentita indicata sull’adesivo che si trova
sul lato interno dello sportellino del serbatoio del carburante. La pressione
dei pneumatici del rimorchio deve seguire le indicazioni della casa costrut-
trice.
Specchietti retrovisori esterni
Se con gli specchietti retrovisori di serie non si riescono a vedere i veicoli che
seguono, si devono montare degli specchietti esterni supplementari.
Montare gli specchietti retrovisori esterni in modo da poterli orientare libera-
mente. Orientarli quindi in modo tale da avere sempre un campo di visibilità
sufficiente.
ATTENZIONE!
Non trasportare mai persone su un rimorchio. Pericolo di lesioni o di morte!
AlteaXL_IT.book Seite 215 Dienstag, 1. September 2009 5:18 17

Guida con rimorchio
216
Avvertenza•Se si usa spesso il veicolo per il traino di rimorchi, si consiglia di farlo
controllare in officina con maggior frequenza, anche fra una scadenza di
controllo e l’altra.•Informarsi anche se nel proprio paese vigono speciali norme che regola-
mentano l’uso dei rimorchi.Testa sferica del dispositivo di traino*A seconda delle versioni, la testa sferica del dispositivo di traino può essere
alloggiata nella cassetta degli attrezzi.
Alla testa sferica del dispositivo di traino sono allegate delle istruzioni per il
montaggio e lo smontaggio.
ATTENZIONE!
La testa sferica deve essere fissata all’interno del vano bagagli per evitare
che possa provocare danni fisici alle persone.
Avvertenza
•Le vigenti norme di legge vietano l’uso della testa sferica quando si
viaggia senza rimorchio perché può ostacolare la lettura del numero di
targa.
Consigli per la guidaLa guida di un veicolo con rimorchio richiede particolare
prudenza.Distribuzione del peso
Quando il veicolo trattore è vuoto e il rimorchio completamente pieno, la
massa complessiva del treno è distribuita in modo poco razionale. Se
comunque si è costretti a viaggiare in queste condizioni, è consigliabile
procedere molto lentamente.
Velocità
Aumentando la velocità diminuisce la stabilità del treno. In condizioni stra-
dali e atmosferiche sfavorevoli (specialmente se c’è vento forte) è opportuno
quindi non arrivare a viaggiare alla velocità massima consentita per legge.
Ciò vale specialmente per i tratti particolarmente in discesa.
Ridurre immediatamente la velocità non appena si avverte il benché minimo
sbandamento del rimorchio. Non tentare assolutamente di “stirare“ il treno
accelerando.
Frenare tempestivamente! Se il rimorchio ha freni ad inerzia, frenare prima in
modo lieve e poi con decisione. Si eviteranno così eventuali strappi dovuti al
bloccaggio delle ruote del rimorchio. Prima di affrontare una discesa, scalare
di marcia, in modo da sfruttare la forza frenante del motore.
Surriscaldamento
Qualora si debba affrontare una salita lunga con una marcia bassa, e quindi
ad un regime di giri molto elevato, occorre tenere d’occhio l’indicatore della
temperatura del liquido di raffreddamento ⇒pag. 57.
Controllo elettronico della stabilità*
Il sistema ESP*, infatti, aiuta a stabilizzare il rimorchio se questo, in situazioni
critiche, tendesse a sbandare o a beccheggiare.
AlteaXL_IT.book Seite 216 Dienstag, 1. September 2009 5:18 17

Guida con rimorchio217
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Montaggio di un dispositivo di traino*L’installazione di un gancio di traino in un veicolo può essere
effettuata anche in un secondo momento.

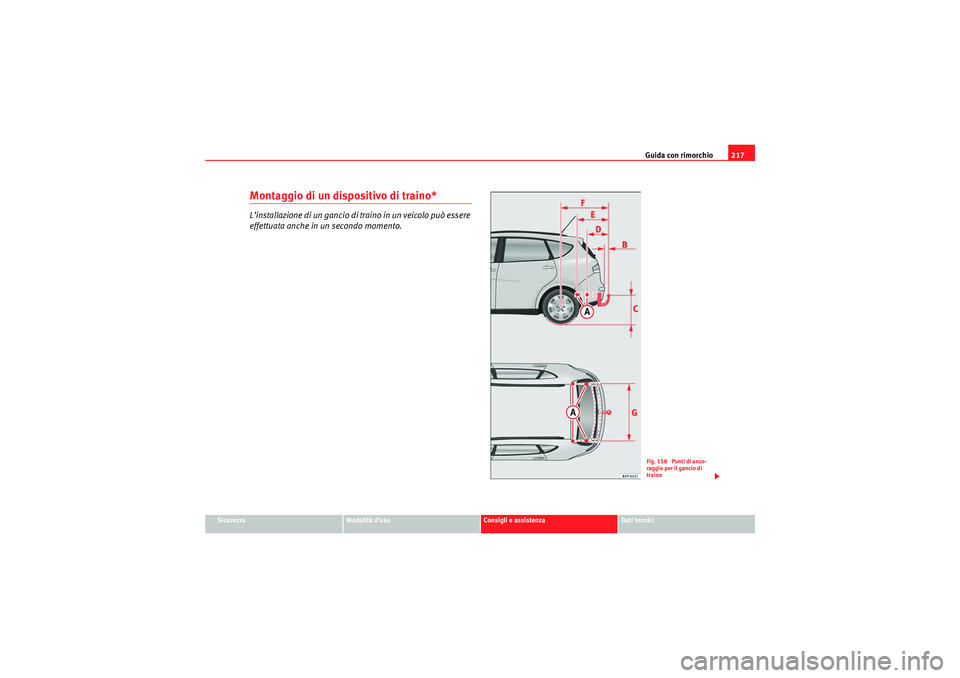

Fig. 158 Punti di anco-
raggio per il gancio di
traino
AlteaXL_IT.book Seite 217 Dienstag, 1. September 2009 5:18 17

Guida con rimorchio

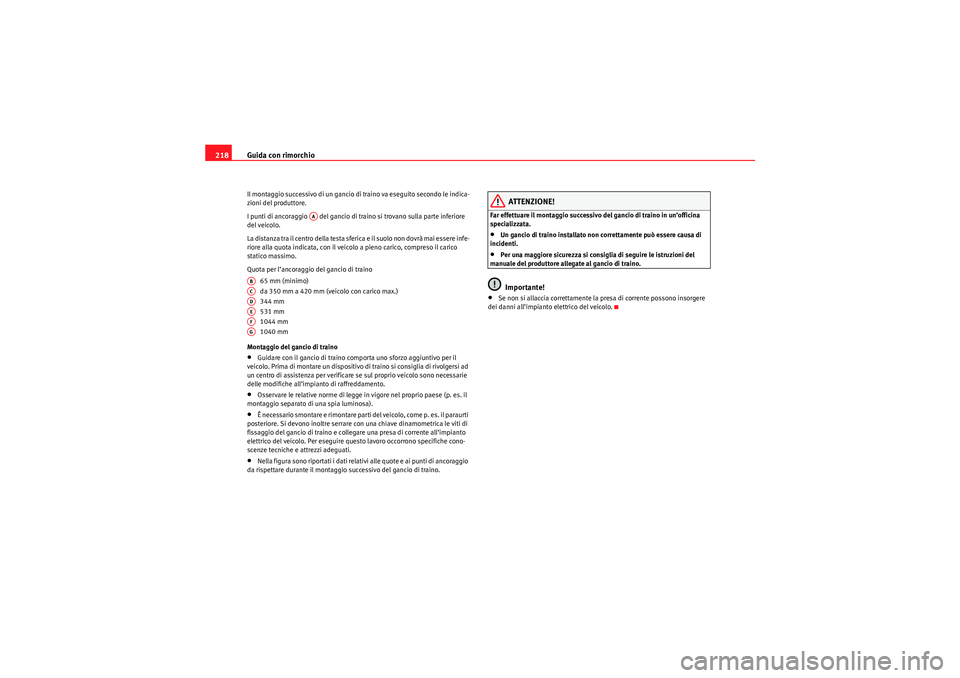

218Il montaggio successivo di un gancio di traino va eseguito secondo le indica-
zioni del produttore.
I punti di ancoraggio del gancio di traino si trovano sulla parte inferiore
del veicolo.
La distanza tra il centro della testa sferica e il suolo non dovrà mai essere infe-
riore alla quota indicata, con il veicolo a pieno carico, compreso il carico
statico massimo.
Quota per l’ancoraggio del gancio di traino
65 mm (minimo)
da 350 mm a 420 mm (veicolo con carico max.)
344 mm
531 mm
1044 mm
1040 mm
Montaggio del gancio di traino•Guidare con il gancio di traino comporta uno sforzo aggiuntivo per il
veicolo. Prima di montare un dispositivo di traino si consiglia di rivolgersi ad
un centro di assistenza per verificare se sul proprio veicolo sono necessarie
delle modifiche all’impianto di raffreddamento.•Osservare le relative norme di legge in vigore nel proprio paese (p. es. il
montaggio separato di una spia luminosa).•È necessario smontare e rimontare parti del veicolo, come p. es. il paraurti
posteriore. Si devono inoltre serrare con una chiave dinamometrica le viti di
fissaggio del gancio di traino e collegare una presa di corrente all’impianto
elettrico del veicolo. Per eseguire questo lavoro occorrono specifiche cono-
scenze tecniche e attrezzi adeguati.•Nella figura sono riportati i dati relativi alle quote e ai punti di ancoraggio
da rispettare durante il montaggio successivo del gancio di traino.
ATTENZIONE!
Far effettuare il montaggio successivo del gancio di traino in un’officina
specializzata.•Un gancio di traino installato non correttamente può essere causa di
incidenti.•Per una maggiore sicurezza si consiglia di seguire le istruzioni del
manuale del produttore allegate al gancio di traino.Importante!
•Se non si allaccia correttamente la presa di corrente possono insorgere
dei danni all’impianto elettrico del veicolo.
AA
ABACADAEAFAG
AlteaXL_IT.book Seite 218 Dienstag, 1. September 2009 5:18 17
