Seat Altea XL 2010 Manuale del proprietario (in Italian)

Climatizzazione169
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

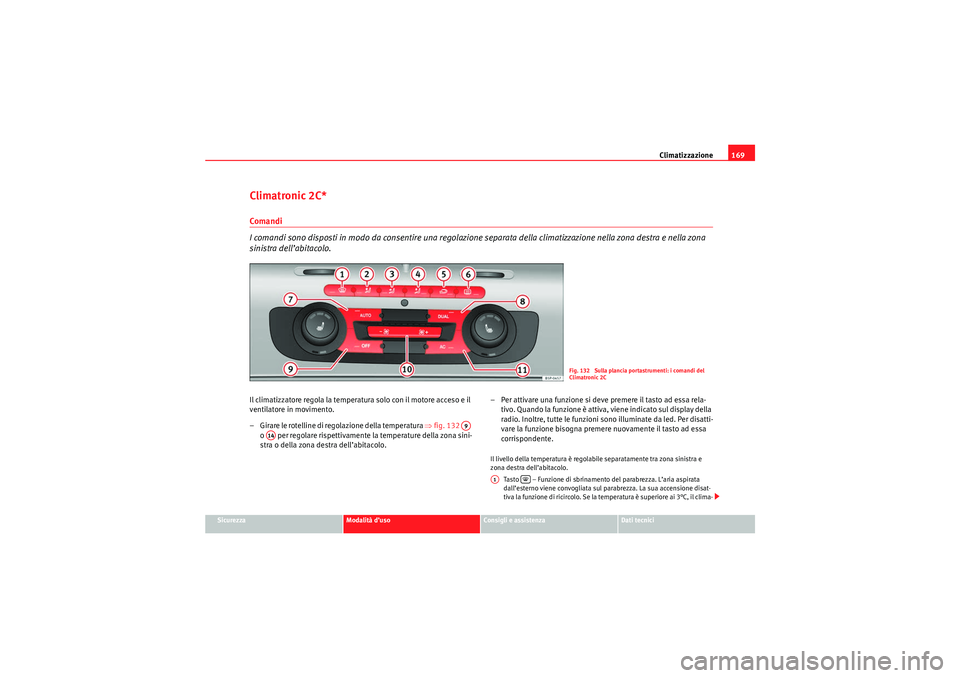

Climatronic 2C*Comandi
I comandi sono disposti in modo da consentire una regolazione separata della climatizzazione nella zona destra e nella zona
sinistra dell’abitacolo.Il climatizzatore regola la temperatura solo con il motore acceso e il
ventilatore in movimento.
– Girare le rotelline di regolazione della temperatura ⇒fig. 132
o per regolare rispettivamente la temperature della zona sini-
stra o della zona destra dell’abitacolo. – Per attivare una funzione si deve premere il tasto ad essa rela-
tivo. Quando la funzione è attiva, viene indicato sul display della
radio. Inoltre, tutte le funzioni sono illuminate da led. Per disatti-
vare la funzione bisogna premere nuovamente il tasto ad essa
corrispondente.
Il livello della temperatura è regolabile separatamente tra zona sinistra e
zona destra dell’abitacolo.
Tasto – Funzione di sbrinamento del parabrezza. L’aria aspirata
dall’esterno viene convogliata sul parabrezza. La sua accensione disat-
tiva la funzione di ricircolo. Se la temperatura è superiore ai 3°C, il clima-
Fig. 132 Sulla plancia portastrumenti: i comandi del
Climatronic 2C
A9
A14
A1

AlteaXL_IT.book Seite 169 Dienstag, 1. September 2009 5:18 17

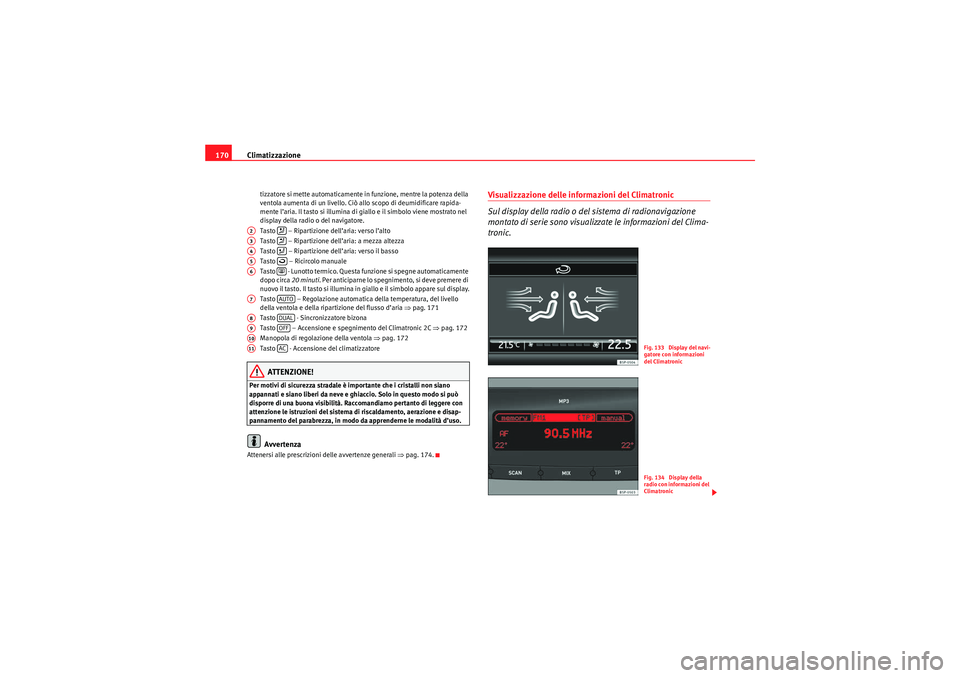

Climatizzazione
170
tizzatore si mette automaticamente in funzione, mentre la potenza della
ventola aumenta di un livello. Ciò allo scopo di deumidificare rapida-
mente l’aria. Il tasto si illumina di giallo e il simbolo viene mostrato nel
display della radio o del navigatore.
Tasto – Ripartizione dell’aria: verso l’alto
Tasto – Ripartizione dell’aria: a mezza altezza
Tasto – Ripartizione dell’aria: verso il basso
Tasto – Ricircolo manuale
Tasto - Lunotto termico. Questa funzione si spegne automaticamente
dopo circa 20 minuti . Per anticiparne lo spegnimento, si deve premere di
nuovo il tasto. Il tasto si illumina in giallo e il simbolo appare sul display.
Tasto – Regolazione automatica della temperatura, del livello
della ventola e della ripartizione del flusso d’aria ⇒pag. 171
Tasto - Sincronizzatore bizona
Tasto – Accensione e spegnimento del Climatronic 2C ⇒pag. 172
Manopola di regolazione della ventola ⇒pag. 172
Tasto - Accensione del climatizzatoreATTENZIONE!
Per motivi di sicurezza stradale è importante che i cristalli non siano
appannati e siano liberi da neve e ghiaccio. Solo in questo modo si può
disporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, aerazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d’uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒pag. 174.
Visualizzazione delle informazioni del Climatronic
Sul display della radio o del sistema di radionavigazione
montato di serie sono visualizzate le informazioni del Clima-
tronic.
A2

A3

A4

A5

A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Fig. 133 Display del navi-
gatore con informazioni
del ClimatronicFig. 134 Display della
radio con informazioni del
Climatronic
AlteaXL_IT.book Seite 170 Dienstag, 1. September 2009 5:18 17

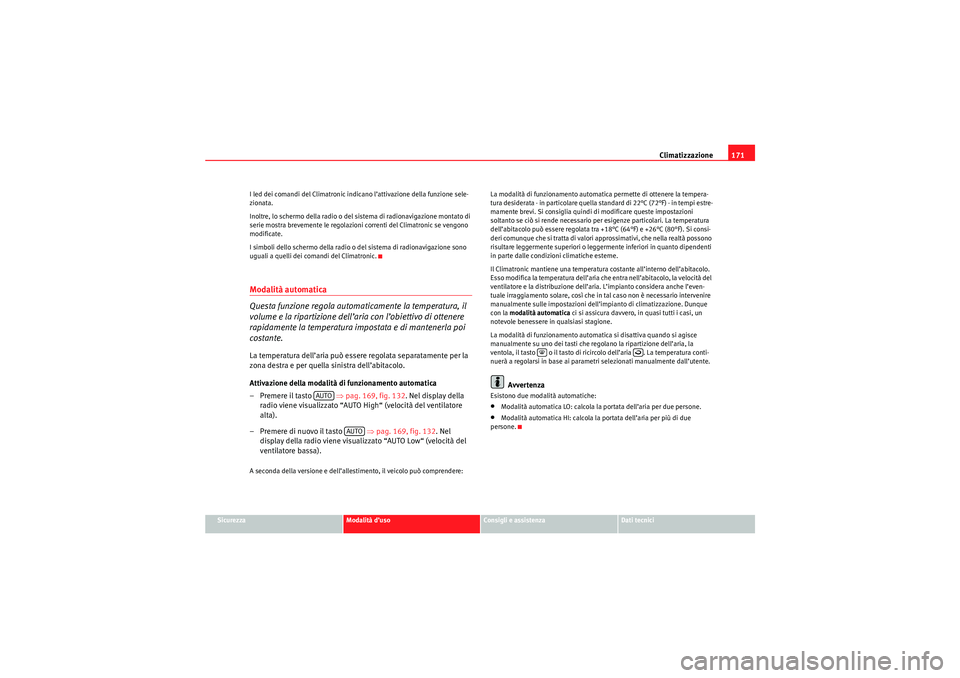

Climatizzazione171
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
I led dei comandi del Climatronic indicano l’attivazione della funzione sele-
zionata.
Inoltre, lo schermo della radio o del sistema di radionavigazione montato di
serie mostra brevemente le regolazioni correnti del Climatronic se vengono
modificate.
I simboli dello schermo della radio o del sistema di radionavigazione sono
uguali a quelli dei comandi del Climatronic.
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizio
ne dell’aria con l’obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.La temperatura dell’aria può essere regolata separatamente per la
zona destra e per quella sinistra dell’abitacolo.
Attivazione della modalità di funzionamento automatica
–Premere il tasto ⇒ pag. 169, fig. 132. Nel display della
radio viene visualizzato “AUTO High“ (velocità del ventilatore
alta).
– Premere di nuovo il tasto ⇒pag. 169, fig. 132 . Nel
display della radio viene visualizzato “AUTO Low“ (velocità del
ventilatore bassa).A seconda della versione e dell’allestimento, il veicolo può comprendere: La modalità di funzionamento automatica permette di ottenere la tempera-
tura desiderata - in particolare quella standard di 22°C (72°F) - in tempi estre-
mamente brevi. Si consiglia quindi di modificare queste impostazioni
soltanto se ciò si rende necessario per esigenze particolari. La temperatura
dell’abitacolo può essere regolata tra +18°C (64°F) e +26°C (80°F). Si consi-
deri comunque che si tratta di valori approssimativi, che nella realtà possono
risultare leggermente superiori o leggermente inferiori in quanto dipendenti
in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatura costante all’interno dell’abitacolo.
Esso modifica la temperatura dell’aria che entra nell’abitacolo, la velocità del
ventilatore e la distribuzione dell’aria. L’impianto considera anche l’even-
tuale irraggiamento solare, così che in tal caso non è necessario intervenire
manualmente sulle impostazioni dell’impianto di climatizzazione. Dunque
con la
modalità automatica ci si assicura davvero, in quasi tutti i casi, un
notevole benessere in qualsiasi stagione.
La modalità di funzionamento automatica si disattiva quando si agisce
manualmente su uno dei tasti che regolano la ripartizione dell’aria, la
ventola, il tasto o il tasto di ricircolo dell’aria . La temperatura conti-
nuerà a regolarsi in base ai parametri selezionati manualmente dall’utente.
Avvertenza
Esistono due modalità automatiche:•Modalità automatica LO: calcola la portata dell’aria per due persone.•Modalità automatica HI: calcola la portata dell’aria per più di due
persone.
AUTO
AUTO


AlteaXL_IT.book Seite 171 Dienstag, 1. September 2009 5:18 17

Climatizzazione

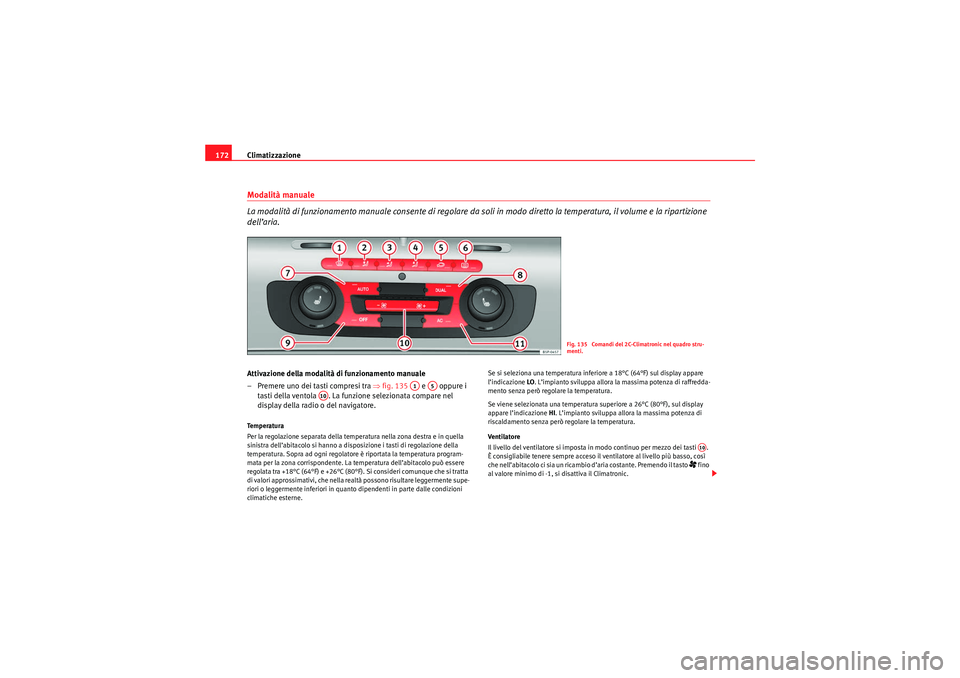

172Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell’aria.Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒fig. 135 e oppure i
tasti della ventola . La funzione selezionata compare nel
display della radio o del navigatore.Te m p e r a t u r a
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell’abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program-
mata per la zona corrispondente. La temperatura dell’abitacolo può essere
regolata tra +18°C (64°F) e +26°C (80°F). Si consideri comunque che si tratta
di valori approssimativi, che nella realtà possono risultare leggermente supe-
riori o leggermente inferiori in quanto dipendenti in parte dalle condizioni
climatiche esterne. Se si seleziona una temperatura inferiore a 18°C (64°F) sul display appare
l’indicazione
LO. L’impianto sviluppa allora la massima potenza di raffredda-
mento senza però regolare la temperatura.
Se viene selezionata una temperatura superiore a 26°C (80°F), sul display
appare l’indicazione HI. L’impianto sviluppa allora la massima potenza di
riscaldamento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti .
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell’abitacolo ci sia un ricambio d’aria costante. Premendo il tasto
 fino
al valore minimo di -1, si disattiva il Climatronic.
Fig. 135 Comandi del 2C-Climatronic nel quadro stru-
menti.
A1
A5
A10
A10
AlteaXL_IT.book Seite 172 Dienstag, 1. September 2009 5:18 17

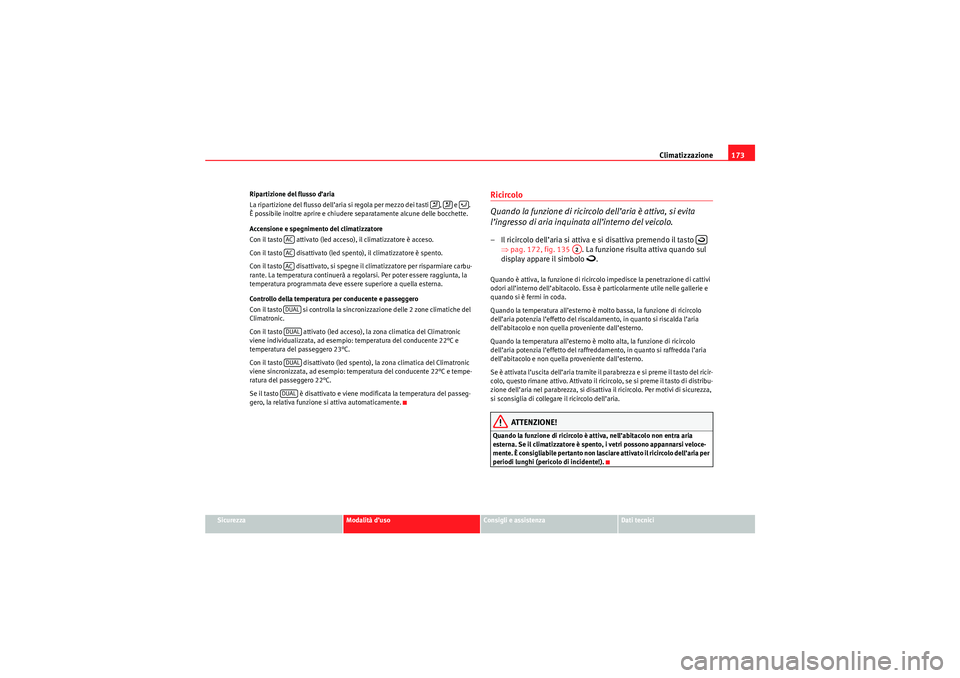

Climatizzazione173
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Ripartizione del flusso d’aria
La ripartizione del flusso dell’aria si regola per mezzo dei tasti , e .
È possibile inoltre aprire e chiudere separatamente alcune delle bocchette.
Accensione e spegnimento del climatizzatore
Con il tasto attivato (led acceso), il climatizzatore è acceso.
Con il tasto disattivato (led spento), il climatizzatore è spento.
Con il tasto disattivato, si spegne il climatizzatore per risparmiare carbu-
rante. La temperatura continuerà a regolarsi. Per poter essere raggiunta, la
temperatura programmata deve essere superiore a quella esterna.
Controllo della temperatura per conducente e passeggero
Con il tasto si controlla la sincronizzazione delle 2 zone climatiche del
Climatronic.
Con il tasto attivato (led acceso), la zona climatica del Climatronic
viene individualizzata, ad esempio: temperatura del conducente 22°C e
temperatura del passeggero 23°C.
Con il tasto disattivato (led spento), la zona climatica del Climatronic
viene sincronizzata, ad esempio: temperatura del conducente 22°C e tempe-
ratura del passeggero 22°C.
Se il tasto è disattivato e viene modificata la temperatura del passeg-
gero, la relativa funzione si attiva automaticamente.
Ricircolo
Quando la funzione di ricircolo dell’aria è attiva, si evita
l’ingresso di aria inquinata all’interno del veicolo.– Il ricircolo dell’aria si attiva e si disattiva premendo il tasto
⇒pag. 172, fig. 135 . La funzione risulta attiva quando sul
display appare il simbolo
.
Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all’interno dell’abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda.
Quando la temperatura all’esterno è molto bassa, la funzione di ricircolo
dell’aria potenzia l’effetto del riscaldamento, in quanto si riscalda l’aria
dell’abitacolo e non quella proveniente dall’esterno.
Quando la temperatura all’esterno è molto alta, la funzione di ricircolo
dell’aria potenzia l’effetto del raffreddamento, in quanto si raffredda l’aria
dell’abitacolo e non quella proveniente dall’esterno.
Se è attivata l’uscita dell’aria tramite il parabrezza e si preme il tasto del ricir-
colo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di distribu-
zione dell’aria nel parabrezza, si disattiva il ricircolo. Per motivi di sicurezza,
si sconsiglia di collegare il ricircolo dell’aria.
ATTENZIONE!
Quando la funzione di ricircolo è attiva, nell’abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell’aria per
periodi lunghi (pericolo di incidente!).



ACACACDUALDUALDUALDUAL

A2
AlteaXL_IT.book Seite 173 Dienstag, 1. September 2009 5:18 17

Climatizzazione

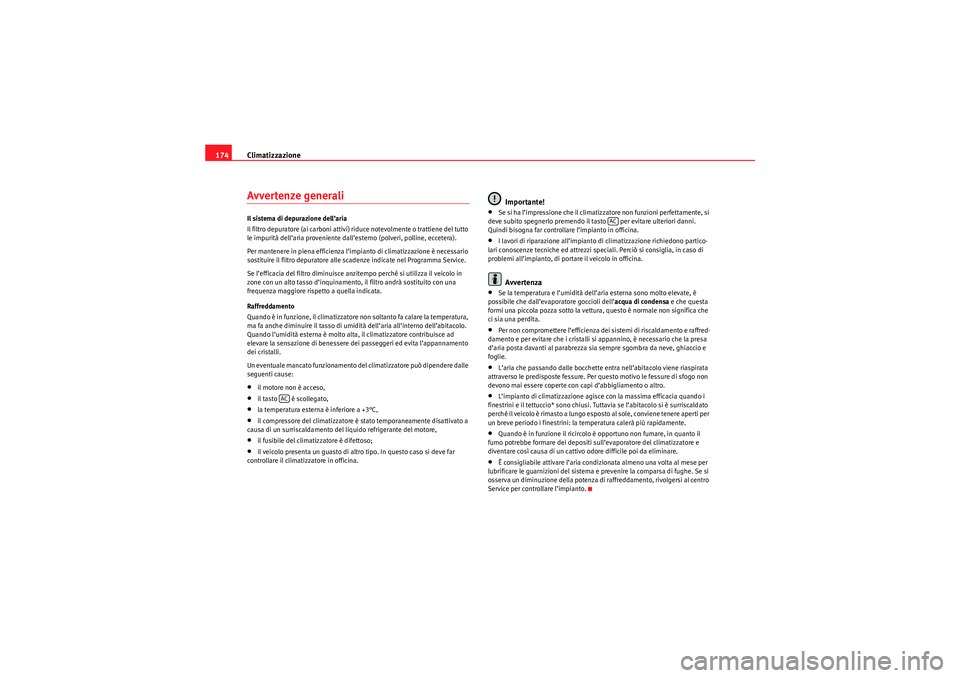

174Avvertenze generaliIl sistema di depurazione dell’aria
Il filtro depuratore (ai carboni attivi) riduce notevolmente o trattiene del tutto
le impurità dell’aria proveniente dall’esterno (polveri, polline, eccetera).
Per mantenere in piena efficienza l’impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service.
Se l’efficacia del filtro diminuisce anzitempo perché si utilizza il veicolo in
zone con un alto tasso d’inquinamento, il filtro andrà sostituito con una
frequenza maggiore rispetto a quella indicata.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatura,
ma fa anche diminuire il tasso di umidità dell’aria all’interno dell’abitacolo.
Quando l’umidità esterna è molto alta, il climatizzatore contribuisce ad
elevare la sensazione di benessere dei passeggeri ed evita l’appannamento
dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dalle
seguenti cause:•il motore non è acceso,•il tasto è scollegato,•la temperatura esterna è inferiore a +3°C,•il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,•il fusibile del climatizzatore è difettoso;•il veicolo presenta un guasto di altro tipo. In questo caso si deve far
controllare il climatizzatore in officina.
Importante!
•Se si ha l’impressione che il climatizzatore non funzioni perfettamente, si
deve subito spegnerlo premendo il tasto per evitare ulteriori danni.
Quindi bisogna far controllare l’impianto in officina.•I lavori di riparazione all’impianto di climatizzazione richiedono partico-
lari conoscenze tecniche ed attrezzi speciali. Perciò si consiglia, in caso di
problemi all’impianto, di portare il veicolo in officina.Avvertenza
•Se la temperatura e l’umidità dell’aria esterna sono molto elevate, è
possibile che dall’evaporatore goccioli dell’ acqua di condensa e che questa
formi una piccola pozza sotto la vettura, questo è normale non significa che
ci sia una perdita.•Per non compromettere l’efficienza dei sistemi di riscaldamento e raffred-
damento e per evitare che i cristalli si appannino, è necessario che la presa
d’aria posta davanti al parabrezza sia sempre sgombra da neve, ghiaccio e
foglie.•L’aria che passando dalle bocchette entra nell’abitacolo viene riaspirata
attraverso le predisposte fessure. Per questo motivo le fessure di sfogo non
devono mai essere coperte con capi d’abbigliamento o altro.•L’impianto di climatizzazione agisce con la massima efficacia quando i
finestrini e il tettuccio* sono chiusi. Tuttavia se l’abitacolo si è surriscaldato
perché il veicolo è rimasto a lungo esposto al sole, conviene tenere aperti per
un breve periodo i finestrini: la temperatura calerà più rapidamente.•Quando è in funzione il ricircolo è opportuno non fumare, in quanto il
fumo potrebbe formare dei depositi sull’evaporatore del climatizzatore e
diventare così causa di un cattivo odore difficile poi da eliminare.•È consigliabile attivare l’aria condizionata almeno una volta al mese per
lubrificare le guarnizioni del sistema e prevenire la comparsa di fughe. Se si
osserva un diminuzione della potenza di raffreddamento, rivolgersi al centro
Service per controllare l’impianto.
AC
AC
AlteaXL_IT.book Seite 174 Dienstag, 1. September 2009 5:18 17

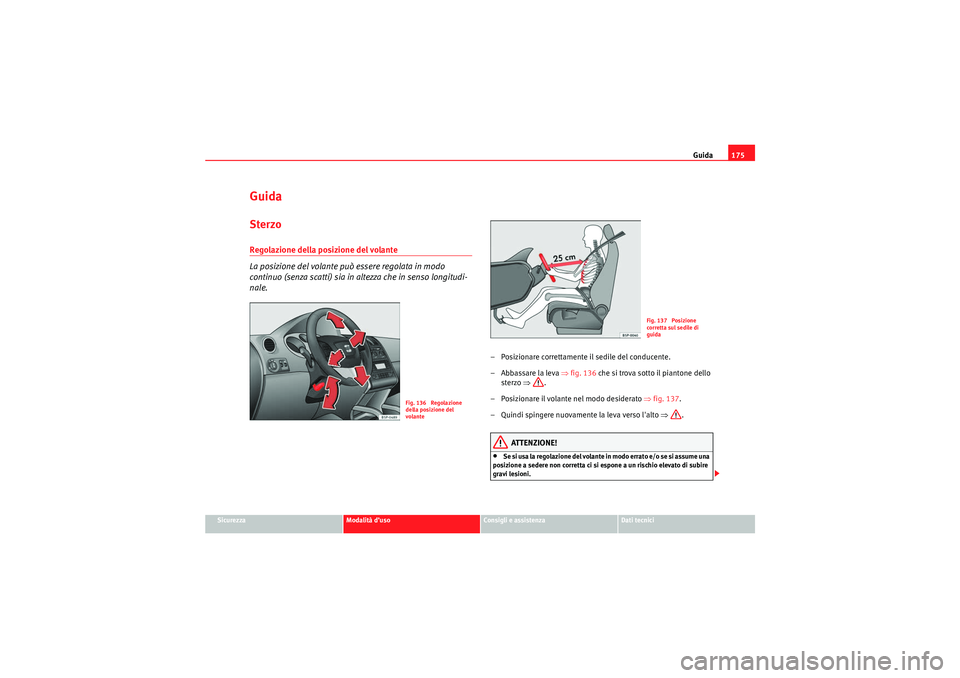

Guida175
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
GuidaSterzoRegolazione della posizione del volante
La posizione del volante può essere regolata in modo
continuo (senza scatti) sia in altezza che in senso longitudi-
nale.
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 136 che si trova sotto il piantone dello
sterzo ⇒.
– Posizionare il volante nel modo desiderato ⇒fig. 137 .
– Quindi spingere nuovamente la leva verso l'alto ⇒.
ATTENZIONE!
•Se si usa la regolazione del volante in modo errato e/o se si assume una
posizione a sedere non corretta ci si espone a un rischio elevato di subire
gravi lesioni.
Fig. 136 Regolazione
della posizione del
volante
Fig. 137 Posizione
corretta sul sedile di
guida
AlteaXL_IT.book Seite 175 Dienstag, 1. September 2009 5:18 17

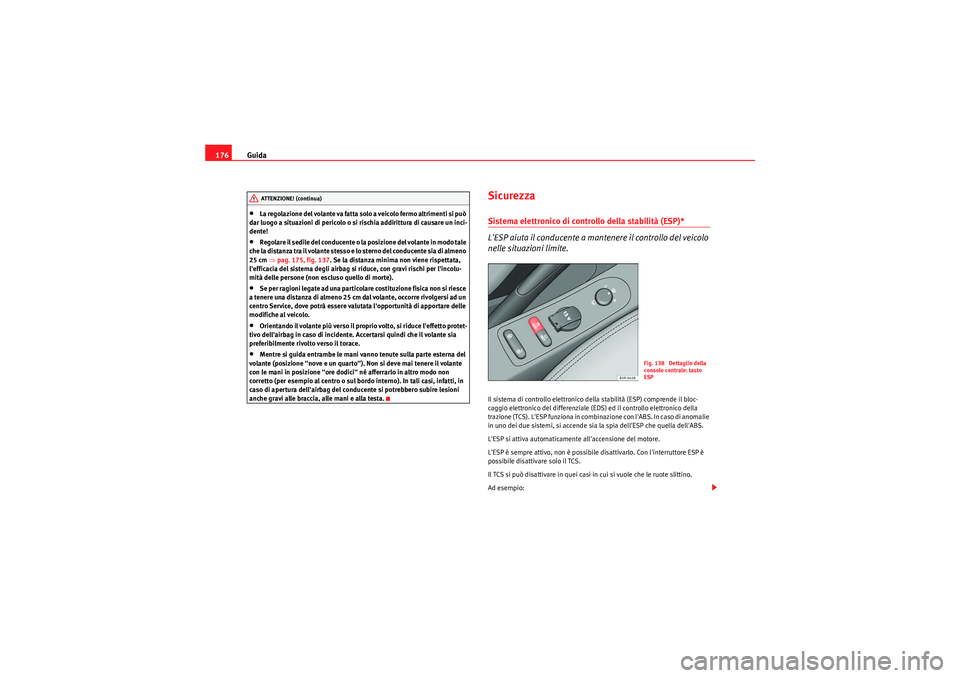

Guida
176•La regolazione del volante va fatta solo a veicolo fermo altrimenti si può
dar luogo a situazioni di pericolo o si rischia addirittura di causare un inci-
dente!•Regolare il sedile del conducente o la posizione del volante in modo tale
che la distanza tra il volante stesso e lo sterno del conducente sia di almeno
25 cm ⇒ pag. 175, fig. 137. Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).•Se per ragioni legate ad una particolare costituzione fisica non si riesce
a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi ad un
centro Service, dove potrà essere valutata l'opportunità di apportare delle
modifiche al veicolo.•Orientando il volante più verso il proprio volto, si riduce l'effetto protet-
tivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
preferibilmente rivolto verso il torace.•Mentre si guida entrambe le mani vanno tenute sulla parte esterna del
volante (posizione "nove e un quarto"). Non si deve mai tenere il volante
con le mani in posizione "ore dodici" né afferrarlo in altro modo non
corretto (per esempio al centro o sul bordo interno). In tali casi, infatti, in
caso di apertura dell'airbag del conducente si potrebbero subire lesioni
anche gravi alle braccia, alle mani e alla testa.
SicurezzaSistema elettronico di controllo della stabilità (ESP)*
L'ESP aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.Il sistema di controllo elettronico della stabilità (ESP) comprende il bloc-
caggio elettronico del differenziale (EDS) ed il controllo elettronico della
trazione (TCS). L'ESP funziona in combinazione con l'ABS. In caso di anomalie
in uno dei due sistemi, si accende sia la spia dell'ESP che quella dell'ABS.
L'ESP si attiva automaticamente all'accensione del motore.
L'ESP è sempre attivo, non è possibile disattivarlo. Con l'interruttore ESP è
possibile disattivare solo il TCS.
Il TCS si può disattivare in quei casi in cui si vuole che le ruote slittino.
Ad esempio:
ATTENZIONE! (continua)
Fig. 138 Dettaglio della
console centrale: tasto
ESP
AlteaXL_IT.book Seite 176 Dienstag, 1. September 2009 5:18 17

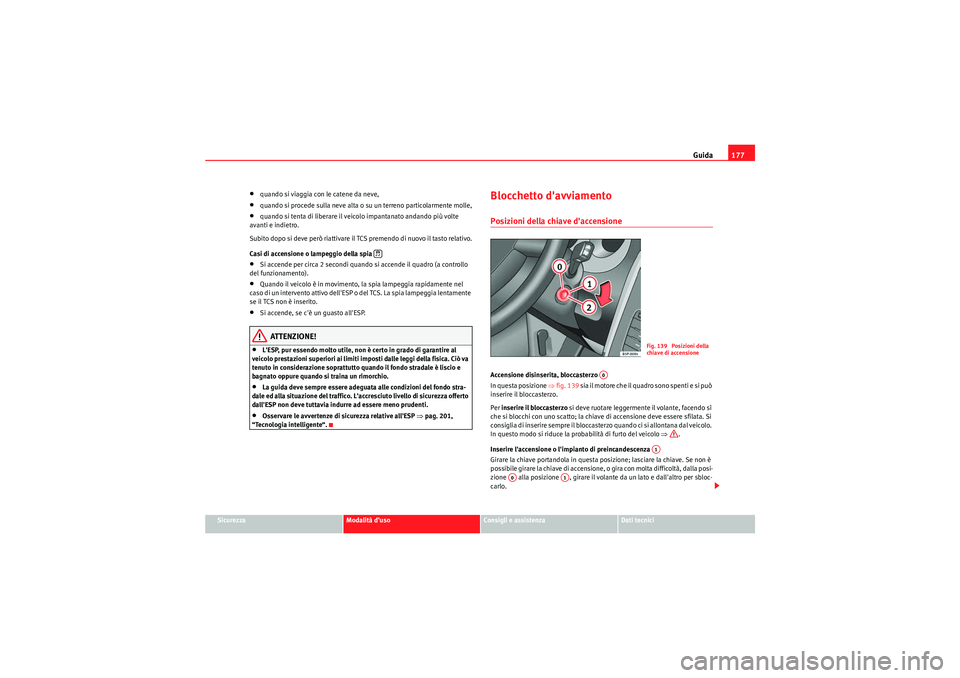

Guida177
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•quando si viaggia con le catene da neve,•quando si procede sulla neve alta o su un terreno particolarmente molle,•quando si tenta di liberare il veicolo impantanato andando più volte
avanti e indietro.
Subito dopo si deve però riattivare il TCS premendo di nuovo il tasto relativo.
Casi di accensione o lampeggio della spia •Si accende per circa 2 secondi quando si accende il quadro (a controllo
del funzionamento).•Quando il veicolo è in movimento, la spia lampeggia rapidamente nel
caso di un intervento attivo dell'ESP o del TCS. La spia lampeggia lentamente
se il TCS non è inserito.•Si accende, se c'è un guasto all'ESP.ATTENZIONE!
•L'ESP, pur essendo molto utile, non è certo in grado di garantire al
veicolo prestazioni superiori ai limiti imposti dalle leggi della fisica. Ciò va
tenuto in considerazione soprattutto quando il fondo stradale è liscio e
bagnato oppure quando si traina un rimorchio.•La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.•Osservare le avvertenze di sicurezza relative all'ESP ⇒pag. 201,
“Tecnologia intelligente“.
Blocchetto d'avviamentoPosizioni della chiave d'accensioneAccensione disinserita, bloccasterzo
In questa posizione ⇒fig. 139 s i a i l m o t o r e ch e i l q u a d r o s o n o s p e n t i e s i p u ò
inserire il bloccasterzo.
Per inserire il bloccasterzo si deve ruotare leggermente il volante, facendo sì
che si blocchi con uno scatto; la chiave di accensione deve essere sfilata. Si
consiglia di inserire sempre il bloccasterzo quando ci si allontana dal veicolo.
In questo modo si riduce la probabilità di furto del veicolo ⇒.
Inserire l'accensione o l'impianto di preincandescenza
Girare la chiave portandola in questa posizione; lasciare la chiave. Se non è
possibile girare la chiave di accensione, o gira con molta difficoltà, dalla posi-
zione alla posizione , girare il volante da un lato e dall'altro per sbloc-
carlo.

Fig. 139 Posizioni della
chiave di accensione
A0
A1
A0
A1
AlteaXL_IT.book Seite 177 Dienstag, 1. September 2009 5:18 17

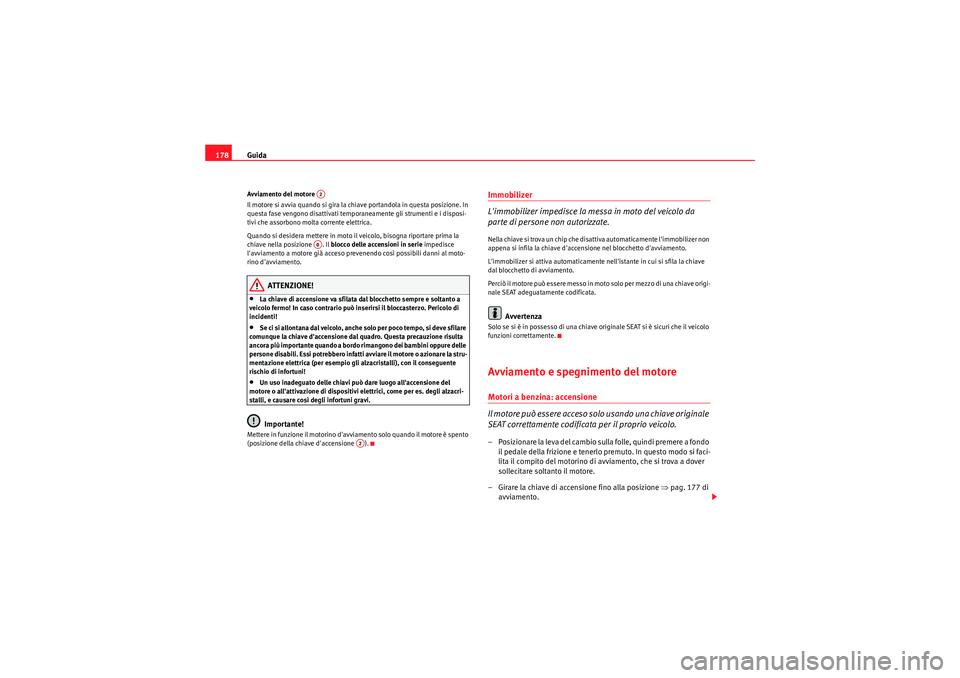

Guida
178Avviamento del motore
Il motore si avvia quando si gira la chiave portandola in questa posizione. In
questa fase vengono disattivati temporaneamente gli strumenti e i disposi-
tivi che assorbono molta corrente elettrica.
Quando si desidera mettere in moto il veicolo, bisogna riportare prima la
chiave nella posizione . Il blocco delle accensioni in serie impedisce
l'avviamento a motore già acceso prevenendo così possibili danni al moto-
rino d'avviamento.
ATTENZIONE!
•La chiave di accensione va sfilata dal blocchetto sempre e soltanto a
veicolo fermo! In caso contrario può inserirsi il bloccasterzo. Pericolo di
incidenti!•Se ci si allontana dal veicolo, anche s ol o per poco tempo, si de ve s filare
comunque la chiave d'accensione dal quadro. Questa precauzione risulta
ancora più importante quando a bordo rimangono dei bambini oppure delle
persone disabili. Essi potrebbero infatti avviare il motore o azionare la stru-
mentazione elettrica (per esempio gl i alzacristalli), con il conseguente
rischio di infortuni!•Un uso inadeguato delle chiavi può dare luogo all'accensione del
motore o all'attivazione di dispositivi elettrici, come per es. degli alzacri-
stalli, e causare così degli infortuni gravi.Importante!
Mettere in funzione il motorino d'avviamento solo quando il motore è spento
(posizione della chiave d'accensione ).
Immobilizer
L'immobilizer impedisce la messa in moto del veicolo da
parte di persone non autorizzate.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento.
L'immobilizer si attiva automaticamente nell'istante in cui si sfila la chiave
dal blocchetto di avviamento.
Perciò il motore può essere messo in moto solo per mezzo di una chiave origi-
nale SEAT adeguatamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.Avviamento e spegnimento del motoreMotori a benzina: accensione
Il motore può essere acceso so lo usando una chiave originale
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo
il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione ⇒pag. 177 di
avviamento.
A2A0
A2
AlteaXL_IT.book Seite 178 Dienstag, 1. September 2009 5:18 17
