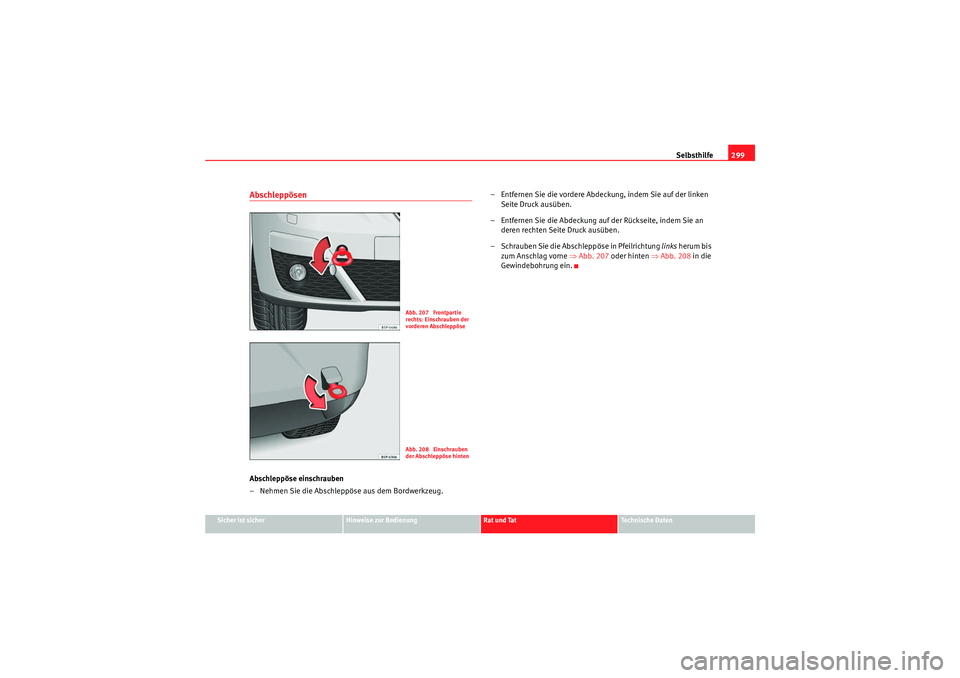

AbschleppösenAbschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug. – Entfernen Sie die vordere Abdeckung, indem Sie auf der linken
Seite Druck ausüben.
– Entfernen Sie die Abdeckung auf der Rückseite, indem Sie an deren rechten Seite Druck ausüben.
– Schrauben Sie die Abschleppöse in Pfeilrichtung links herum bis
zum Anschlag vorne ⇒ Abb. 207 oder hinten ⇒ Abb. 208 in die
Gewindebohrung ein.
Abb. 207 Frontpartie
rechts: Einschrauben der
vorderen AbschleppöseAbb. 208 Einschrauben
der Abschleppöse hinten
AlteaXL_DE.book Seite 299 Donnerstag, 9. September 2010 11:46 11

AlteaXL_DE.book Seite 300 Donnerstag, 9. September 2010 11:46 11

Beschreibung der Angaben301
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

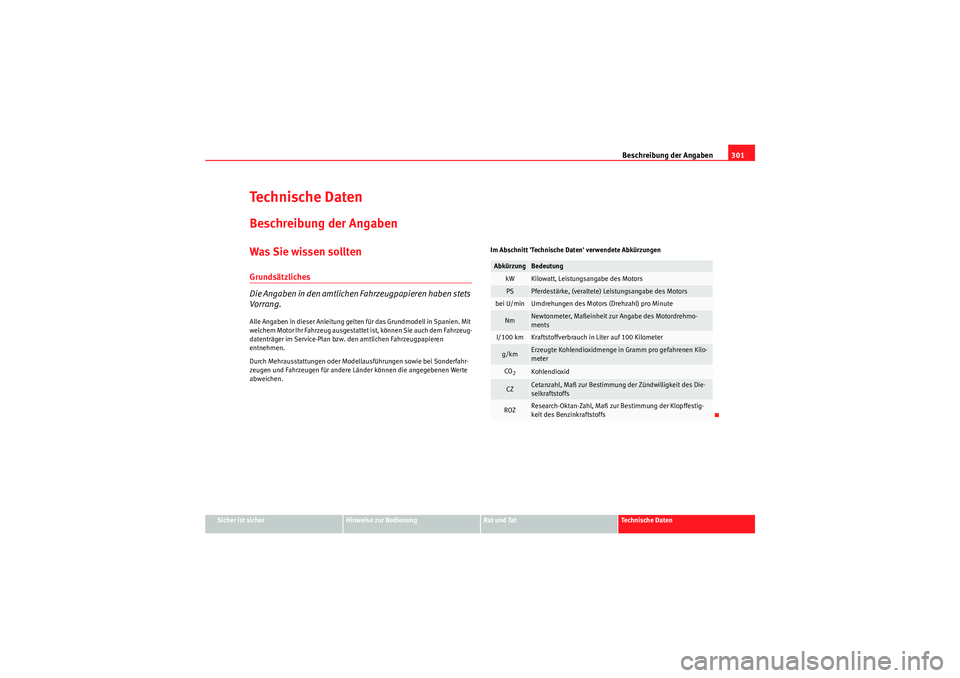

Te ch n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets
Vorrang.Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen. Im Abschnitt 'Technische Daten' verwendete Abkürzungen
Abkürzung
Bedeutung
kW
Kilowatt, Leistungsangabe des Motors
PS
Pferdestärke, (veraltete) Leistungsangabe des Motors
bei U/min
Umdrehungen des Motors (Drehzahl) pro Minute
Nm
Newtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 km
Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km
Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilo-
meter
CO2
Kohlendioxid
CZ
Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZ
Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs
AlteaXL_DE.book Seite 301 Donnerstag, 9. September 2010 11:46 11

Beschreibung der Angaben
302Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒Abb. 209
Diese Fahrzeugdaten finden Sie auch im Service-Plan. Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO
2-Emissionen
Die Daten aus Punkt 2 bis 9 finden Sie ebenfalls im Service-Plan.
Kraftstoffverbrauch und CO
2-Emission
Kraftstoffverbrauch (l/100 km) / CO
2-Emissionen (g/km) Stadt
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Landstraße
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) kombiniert

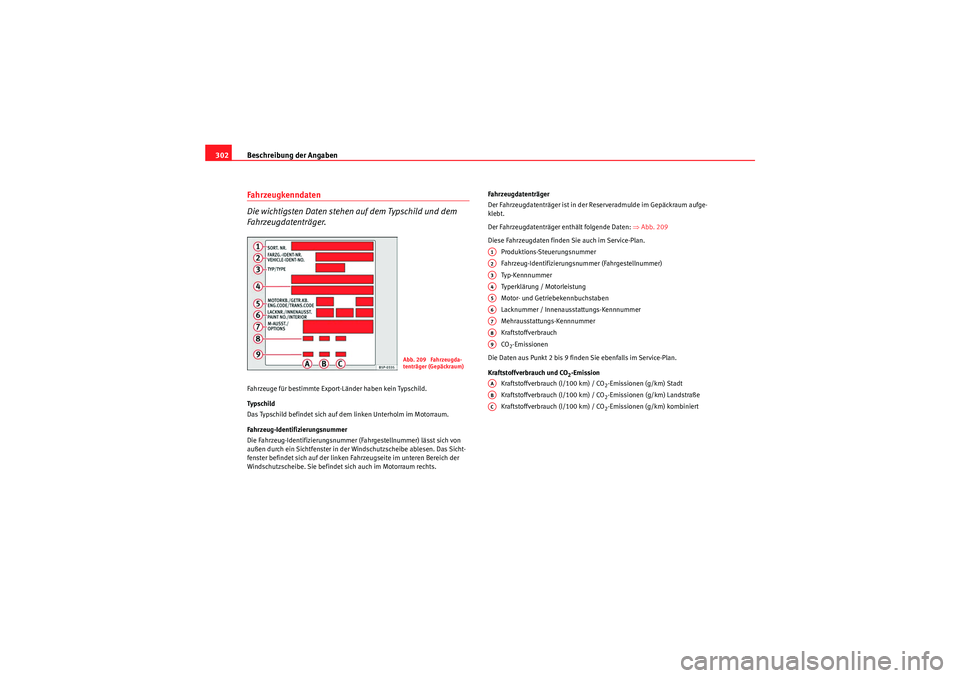

Abb. 209 Fahrzeugda-
tenträger (Gepäckraum)
A1A2A3A4A5A6A7A8A9AAABAC
AlteaXL_DE.book Seite 302 Donnerstag, 9. September 2010 11:46 11

Beschreibung der Angaben303
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

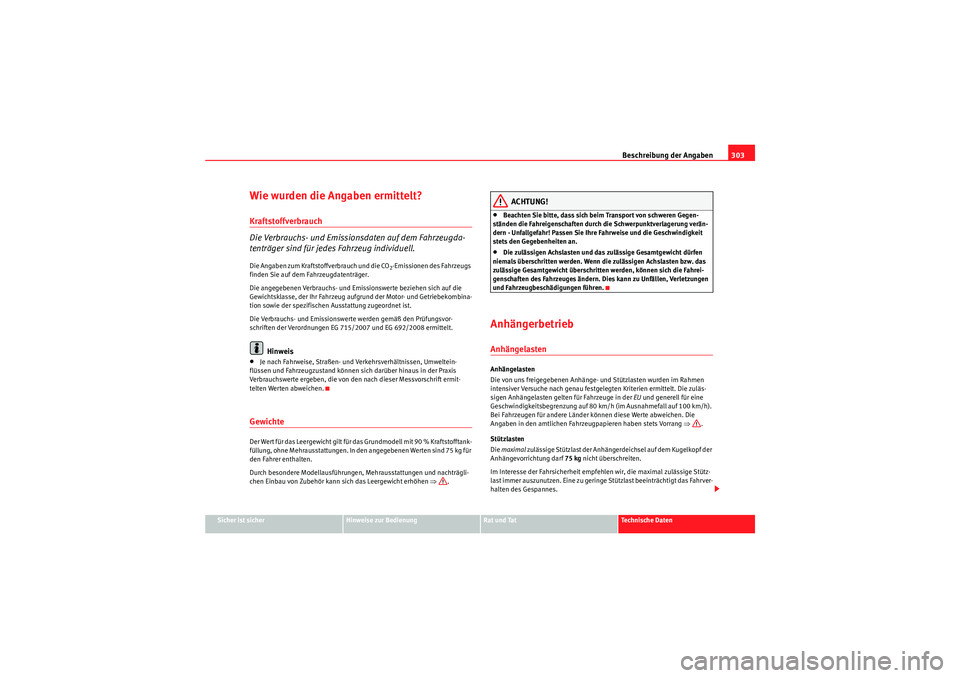

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug aufgrund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist.
Die Verbrauchs- und Emissionswerte werden gemäß den Prüfungsvor-
schriften der Verordnungen EG 715/2007 und EG 692/2008 ermittelt.
Hinweis
•Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.•Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahrei-
genschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzungen
und Fahrzeugbeschädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
AlteaXL_DE.book Seite 303 Donnerstag, 9. September 2010 11:46 11

Beschreibung der Angaben

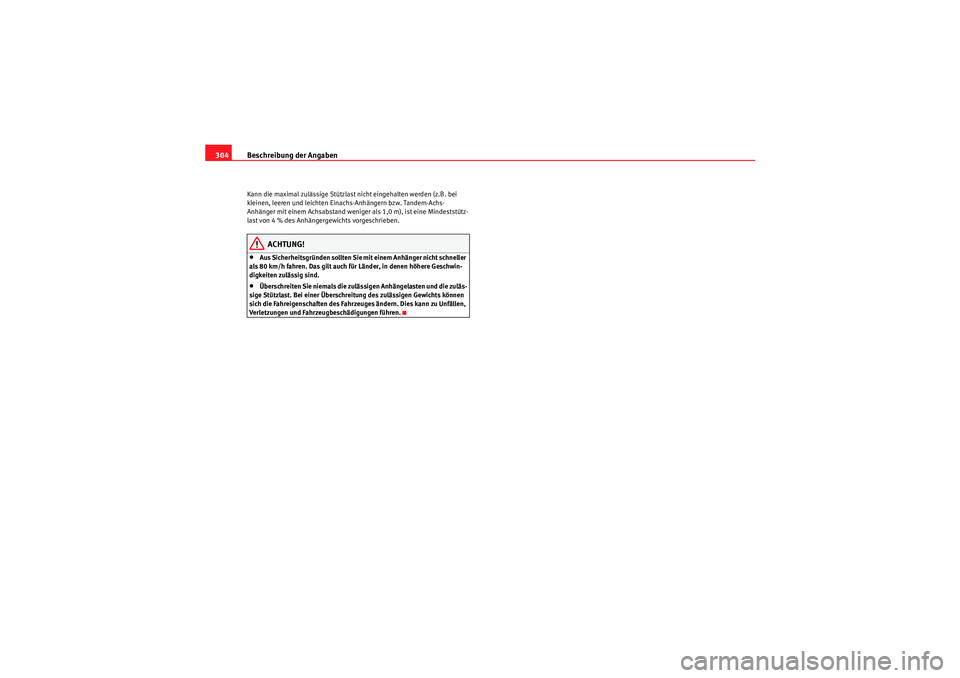

304Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand wenige r als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.•Überschreiten Sie niemals die zuläss igen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Unfällen,
Verletzungen und Fahrzeugbeschädigungen führen.
AlteaXL_DE.book Seite 304 Donnerstag, 9. September 2010 11:46 11

Technische Daten305
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

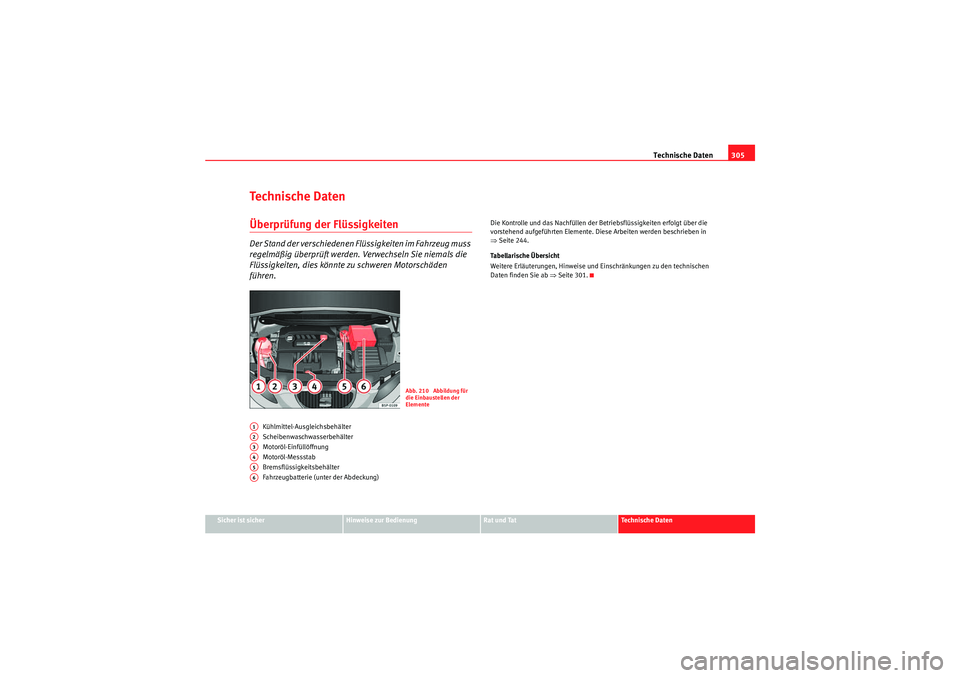

Te c h n i s c h e D a t e nÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 244.
Ta b e l l a r i s ch e Ü b e r s i c h t
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 301.
Abb. 210 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
AlteaXL_DE.book Seite 305 Donnerstag, 9. September 2010 11:46 11

Technische Daten

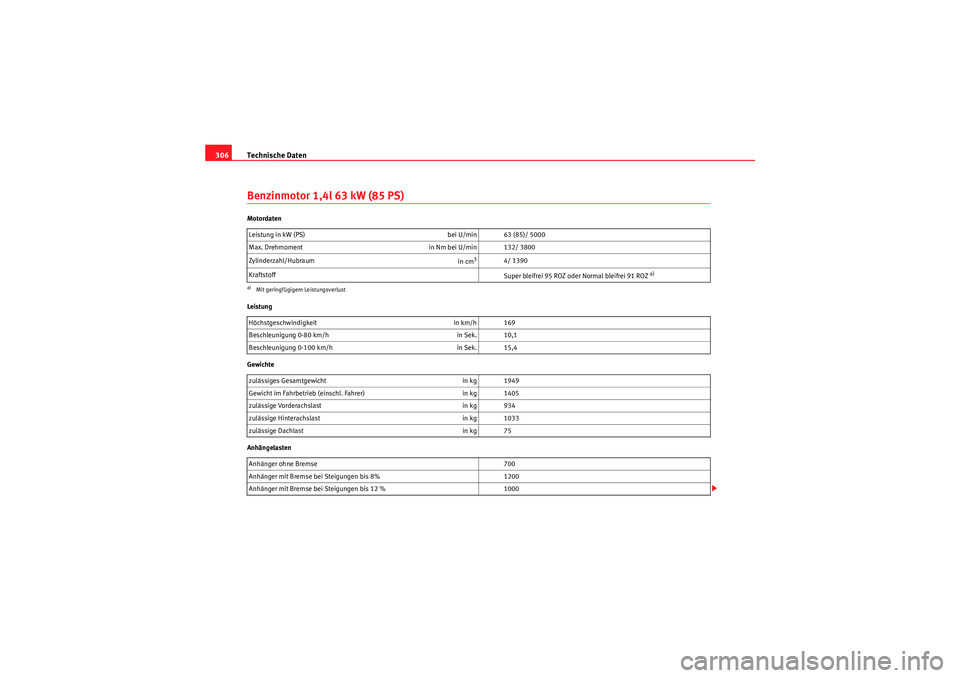

306Benzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei U/min 63 (85)/ 5000
Max. Drehmoment in Nm bei U/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 169
Beschleunigung 0-80 km/h in Sek. 10,1
Beschleunigung 0-100 km/h in Sek. 15,4
zulässiges Gesamtgewicht in kg 1949
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1405
zulässige Vorderachslast in kg 934
zulässige Hinterachslast in kg 1033
zulässige Dachlast in kg 75
Anhänger ohne Bremse 700
Anhänger mit Bremse bei Steigungen bis 8% 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
AlteaXL_DE.book Seite 306 Donnerstag, 9. September 2010 11:46 11

Technische Daten307
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

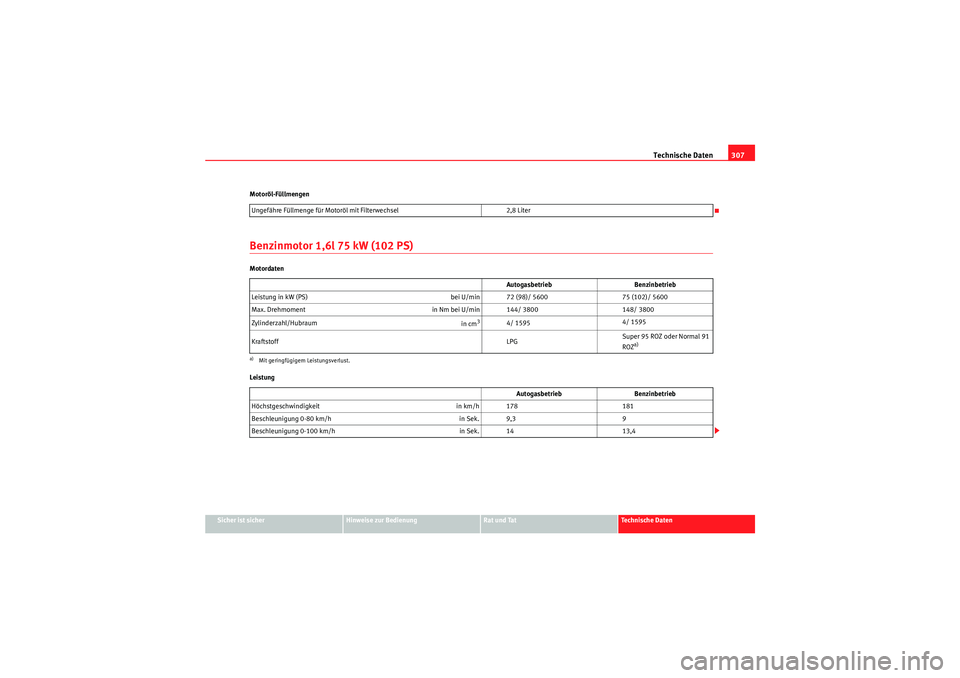

Motoröl-Füllmengen
Benzinmotor 1,6l 75 kW (102 PS)Motordaten
Leistung
Ungefähre Füllmenge für Motoröl mit Filterwechsel
2,8 Liter
Autogasbetrieb Benzinbetrieb
Leistung in kW (PS) bei U/min 72 (98)/ 560075 (102)/ 5600
Max. Drehmoment in Nm bei U/min 144/ 3800 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 15954/ 1595
Kraftstoff LPGSuper 95 ROZ oder Normal 91
ROZ
a)
a)Mit geringfügigem Leistungsverlust.
Autogasbetrieb
Benzinbetrieb
Höchstgeschwindigkeit in km/h 178181
Beschleunigung 0-80 km/h in Sek. 9,39
Beschleunigung 0-100 km/h in Sek. 1413,4
AlteaXL_DE.book Seite 307 Donnerstag, 9. September 2010 11:46 11

Technische Daten

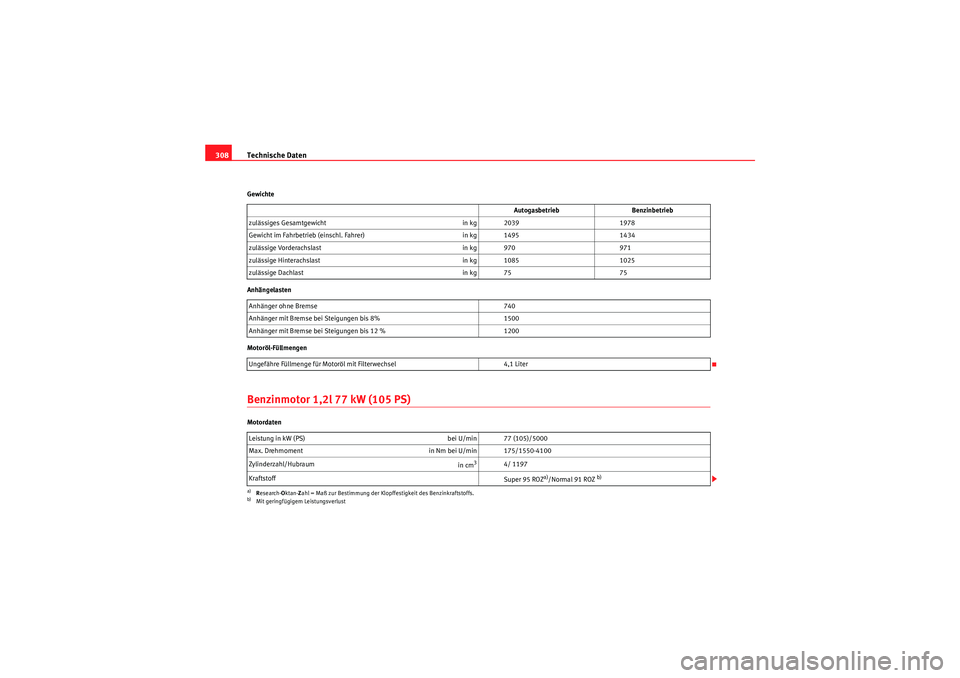

308Gewichte
Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,2l 77 kW (105 PS)Motordaten Autogasbetrieb
Benzinbetrieb
zulässiges Gesamtgewicht in kg 20391978
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 14951434
zulässige Vorderachslast in kg 970971
zulässige Hinterachslast in kg 10851025
zulässige Dachlast in kg 7575
Anhänger ohne Bremse 740
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1200
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,1 Liter
Leistung in kW (PS) bei U/min 77 (105)/5000
Max. Drehmoment in Nm bei U/min 175/1550-4100
Zylinderzahl/Hubraum in cm
3
4/ 1197
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
