Selbsthilfe289
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

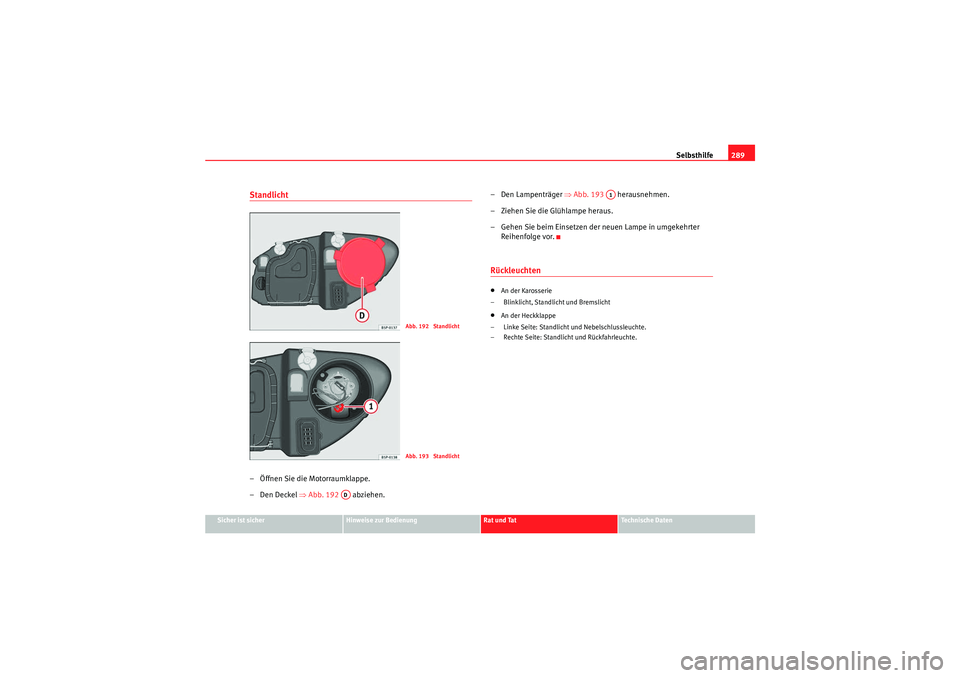

Standlicht – Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 192 abziehen. – Den Lampenträger
⇒Abb. 193 herausnehmen.
– Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vor.
Rückleuchten •An der Karosserie
– Blinklicht, Standlicht und Bremslicht•An der Heckklappe
– Linke Seite: Standlicht und Nebelschlussleuchte.
– Rechte Seite: Standlicht und Rückfahrleuchte.
Abb. 192 StandlichtAbb. 193 Standlicht
AD
A1
AlteaXL_DE.book Seite 289 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe

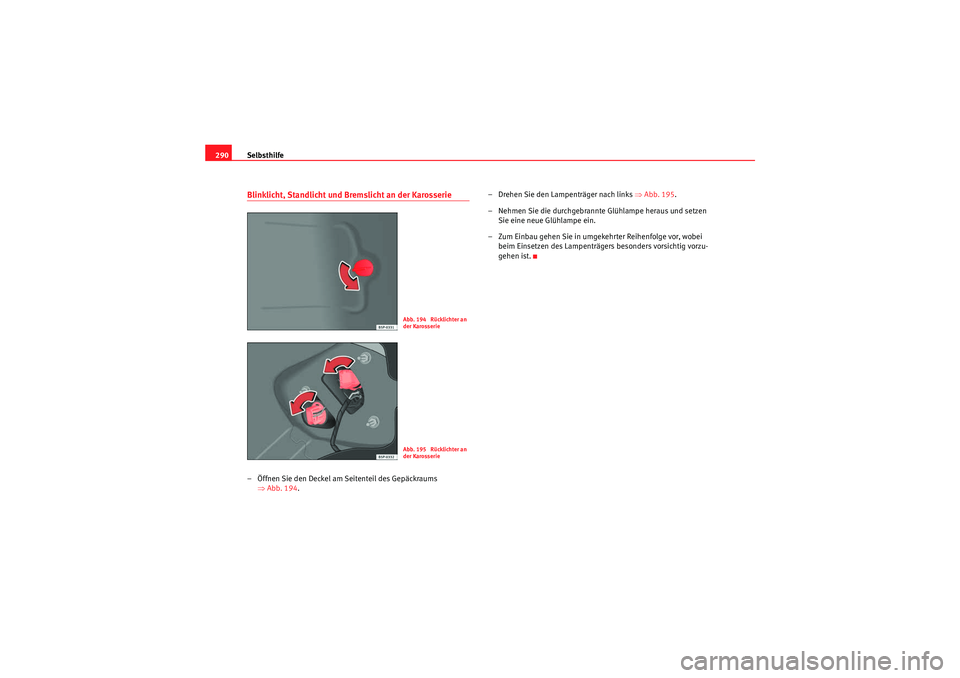

290Blinklicht, Standlicht und Bremslicht an der Karosserie – Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒Abb. 194 . – Drehen Sie den Lampenträger nach links
⇒Abb. 195 .
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen des Lampenträger s besonders vorsichtig vorzu-
gehen ist.
Abb. 194 Rücklichter an
der KarosserieAbb. 195 Rücklichter an
der Karosserie
AlteaXL_DE.book Seite 290 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe291
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

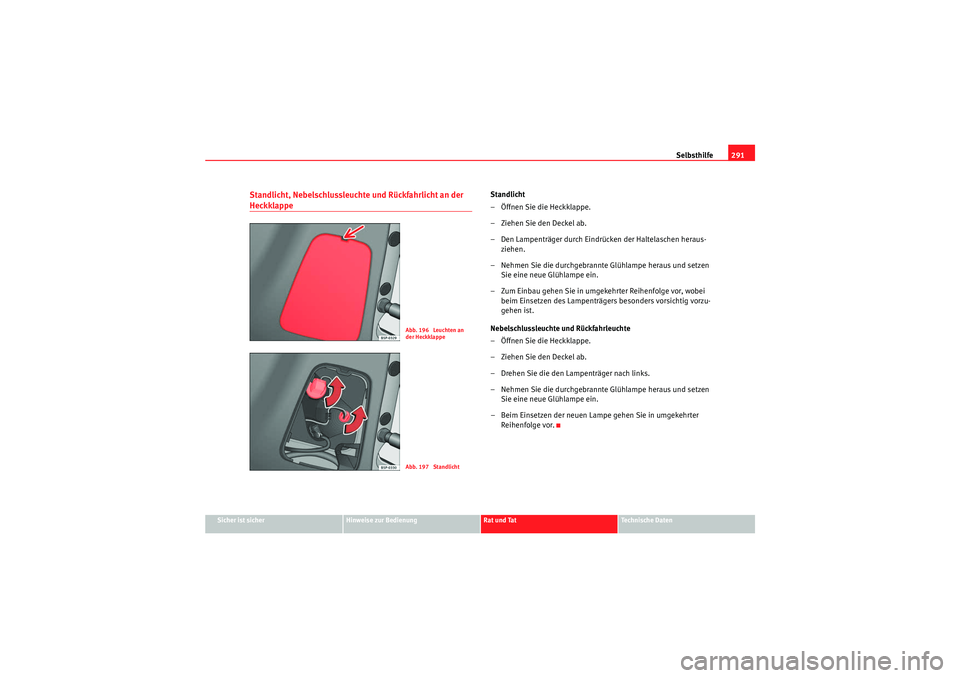

Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe
Standlicht
– Öffnen Sie die Heckklappe.
– Ziehen Sie den Deckel ab.
– Den Lampenträger durch Eindrücken der Haltelaschen heraus-
ziehen.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist.
Nebelschlussleuchte und Rückfahrleuchte
– Öffnen Sie die Heckklappe.
– Ziehen Sie den Deckel ab.
– Drehen Sie die den Lampenträger nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abb. 196 Leuchten an
der HeckklappeAbb. 197 Standlicht
AlteaXL_DE.book Seite 291 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe

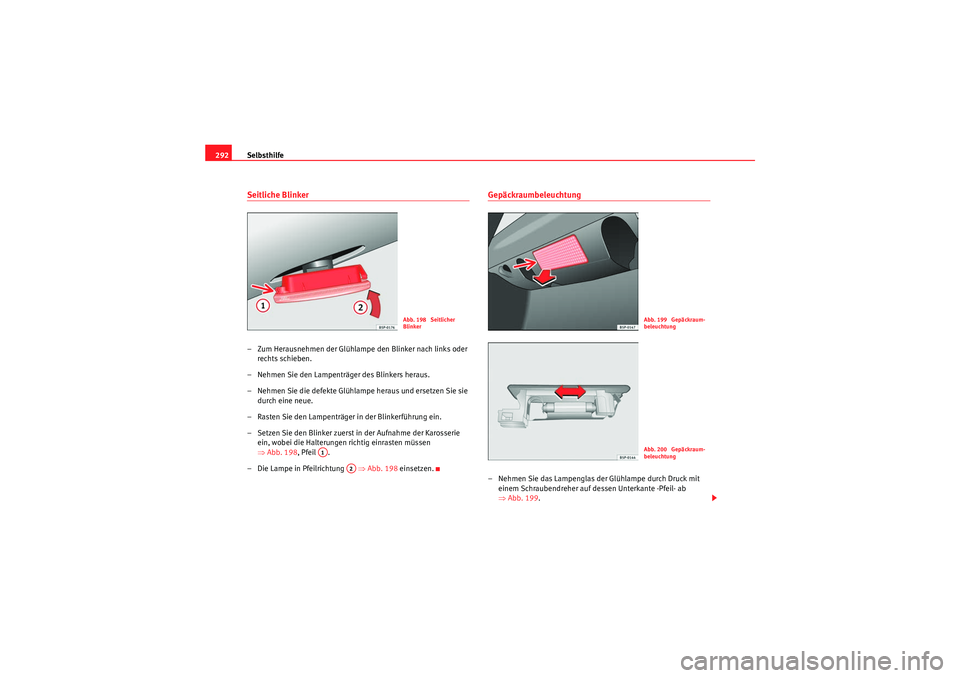

292Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 198 , Pfeil .
– Die Lampe in Pfeilrichtung ⇒Abb. 198 einsetzen.
Gepäckraumbeleuchtung – Nehmen Sie das Lampenglas der Glühlampe durch Druck mit
einem Schraubendreher auf dessen Unterkante -Pfeil- ab
⇒Abb. 199 .
Abb. 198 Seitlicher
Blinker
A1
A2
Abb. 199 Gepäckraum-
beleuchtungAbb. 200 Gepäckraum-
beleuchtung
AlteaXL_DE.book Seite 292 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe293
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-

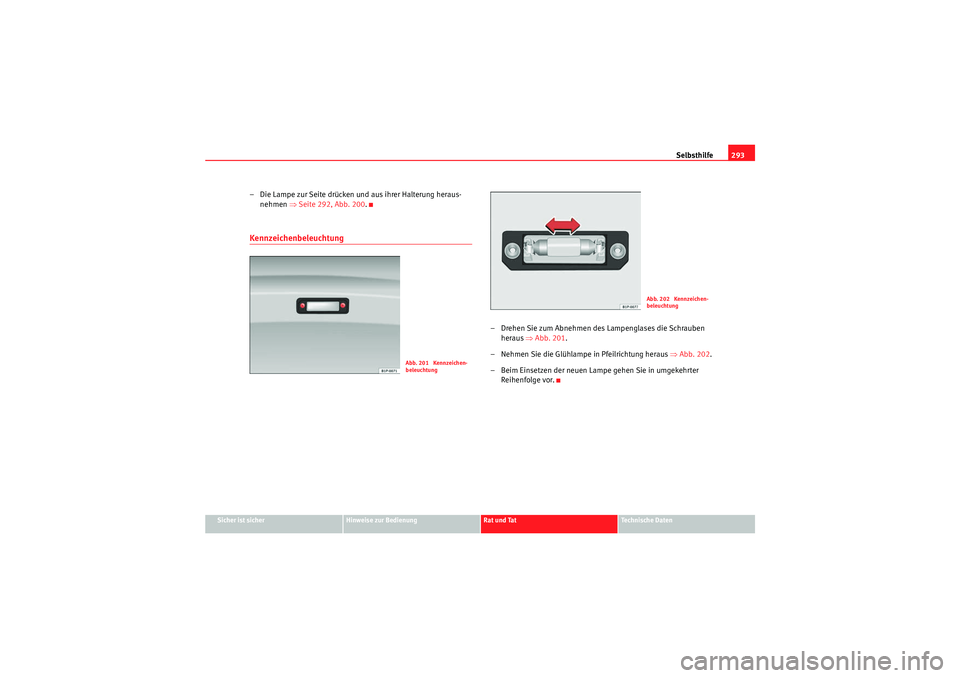

nehmen ⇒Seite 292, Abb. 200 .Kennzeichenbeleuchtung
– Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒Abb. 201 .
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒Abb. 202 .
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abb. 201 Kennzeichen-
beleuchtung
Abb. 202 Kennzeichen-
beleuchtung
AlteaXL_DE.book Seite 293 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe

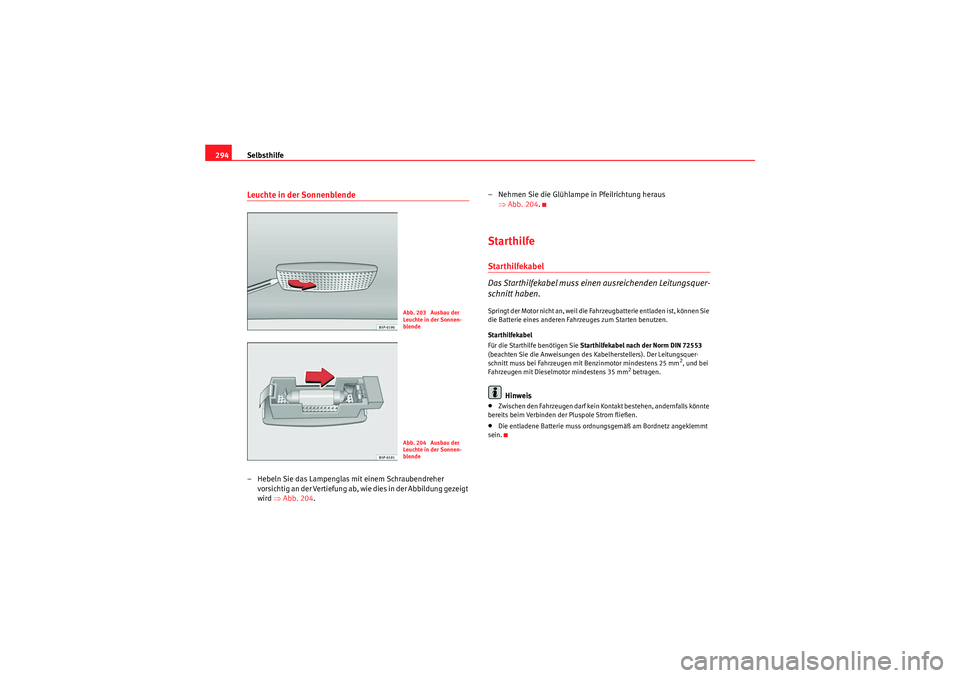

294Leuchte in der Sonnenblende– Hebeln Sie das Lampenglas mit einem Schraubendreher
vorsichtig an der Vertiefung ab, wi e dies in der Abbildung gezeigt
wird ⇒Abb. 204 . – Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 204 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.•Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
Abb. 203 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 204 Ausbau der
Leuchte in der Sonnen-
blende
AlteaXL_DE.book Seite 294 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe295
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

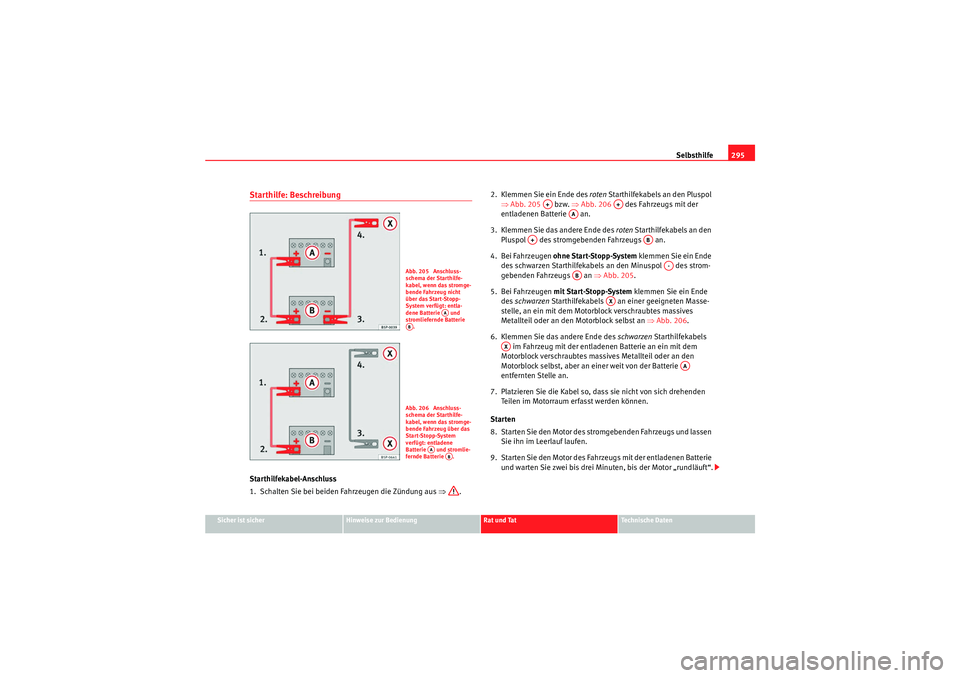

Starthilfe: BeschreibungStarthilfekabel-Anschluss
1. Schalten Sie bei beiden Fahrzeugen die Zündung aus ⇒. 2. Klemmen Sie ein Ende des
roten Starthilfekabels an den Pluspol
⇒ Abb. 205 bzw. ⇒Abb. 206 des Fahrzeugs mit der
entladenen Batterie an.
3. Klemmen Sie das andere Ende des roten Starthilfekabels an den
Pluspol des stromgebenden Fahrzeugs an.
4. Bei Fahrzeugen ohne Start-Stopp-System klemmen Sie ein Ende
des schwarzen Starthilfekabels an den Minuspol des strom-
gebenden Fahrzeugs an ⇒Abb. 205 .
5. Bei Fahrzeugen mit Start-Stopp-System klemmen Sie ein Ende
des schwarzen Starthilfekabels an einer geeigneten Masse-
stelle, an ein mit dem Motorblock verschraubtes massives
Metallteil oder an den Motorblock selbst an ⇒Abb. 206 .
6. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
im Fahrzeug mit der entladenen Batterie an ein mit dem
Motorblock verschraubtes massives Metallteil oder an den
Motorblock selbst, aber an ei ner weit von der Batterie
entfernten Stelle an.
7. Platzieren Sie die Kabel so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
8. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
9. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Abb. 205 Anschluss-
schema der Starthilfe-
kabel, wenn das stromge-
bende Fahrzeug nicht
über das Start-Stopp-
System verfügt: entla-
dene Batterie und
stromliefernde Batterie .
AA
ABAbb. 206 Anschluss-
schema der Starthilfe-
kabel, wenn das stromge-
bende Fahrzeug über das
Start-Stopp-System
verfügt: entladene
Batterie und stromlie-
fernde Batterie .
AA
AB
A+
A+
AA
A+
AB
A-
AB
AX
AX
AA
AlteaXL_DE.book Seite 295 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe
296

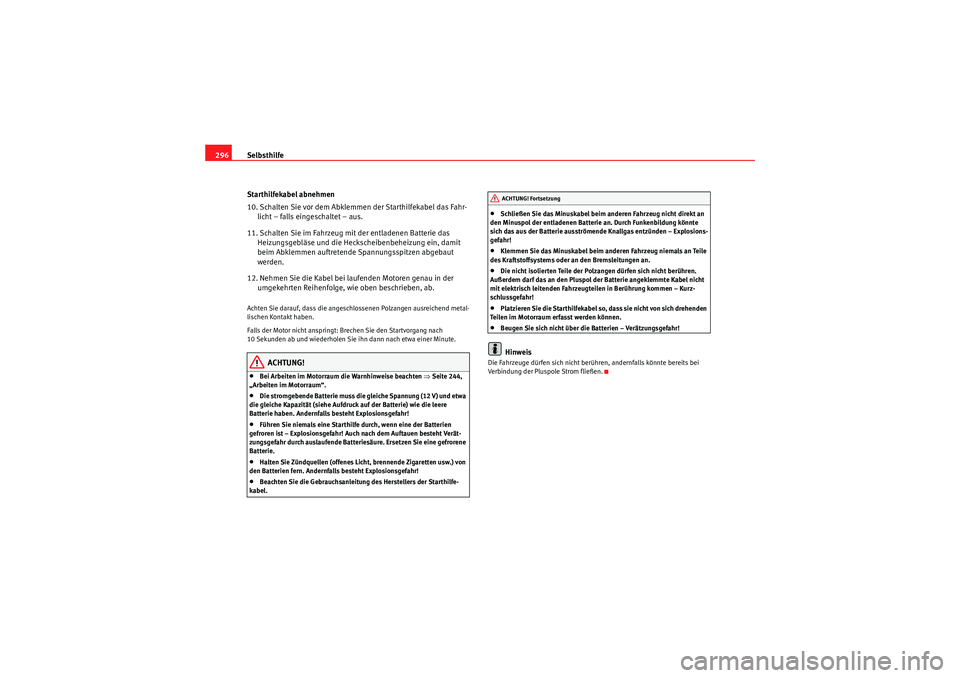

Starthilfekabel abnehmen
10. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr-licht – falls eingeschaltet – aus.
11. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
12. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
ACHTUNG!
•Bei Arbeiten im Motorraum die Warnhinweise beachten ⇒Seite 244,
„Arbeiten im Motorraum“.•Die stromgebende Batterie muss die gleiche Spannung (12 V) und etwa
die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!•Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien
gefroren ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.•Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!•Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!•Klemmen Sie das Minuskabel beim anderen Fahrzeug niemals an Teile
des Kraftstoffsystems oder an den Bremsleitungen an.•Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!•Platzieren Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.•Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
ACHTUNG! Fortsetzung
AlteaXL_DE.book Seite 296 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe297
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

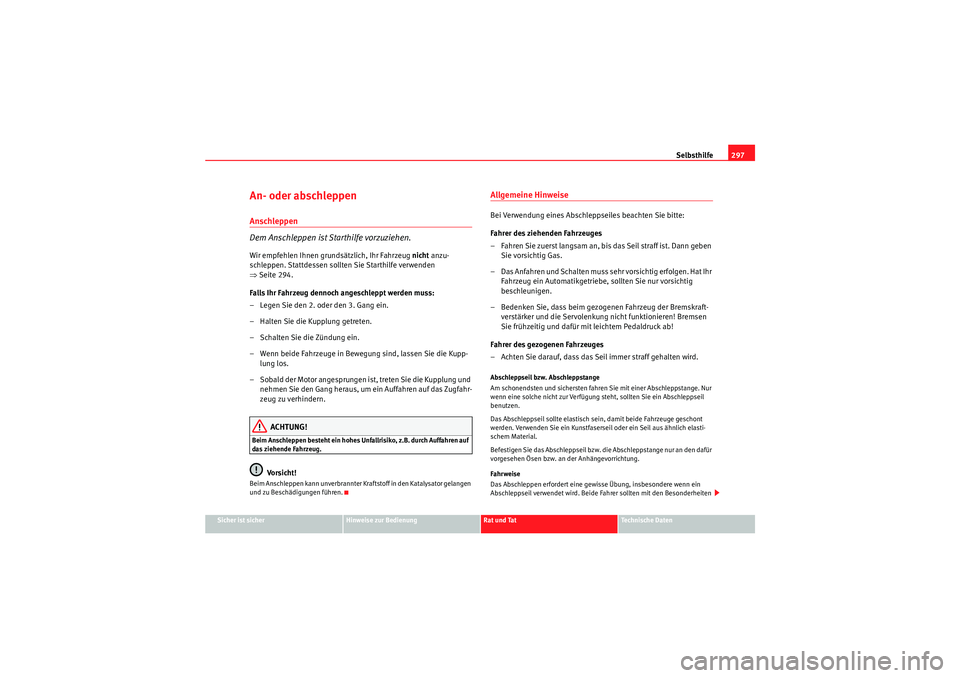

An- oder abschleppenAnschleppen
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 294.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um ein Auffahren auf das Zugfahr-
zeug zu verhindern.
ACHTUNG!
Beim Anschleppen besteht ein hohes Un fallrisiko, z.B. durch Auffahren auf
das ziehende Fahrzeug.
Vo rsi ch t!
Beim Anschleppen kann unverbrannter Kraftstoff in den Katalysator gelangen
und zu Beschädigungen führen.
Allgemeine HinweiseBei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben Sie vorsichtig Gas.
– D a s A n f a h r e n u n d S ch a l t e n m u s s s e h r v o r s i ch t i g e r f o lg e n . H a t I h r Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Servolenkung nicht funktionieren! Bremsen
Sie frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Ãœbung, insbesondere wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
AlteaXL_DE.book Seite 297 Donnerstag, 9. September 2010 11:46 11

Selbsthilfe

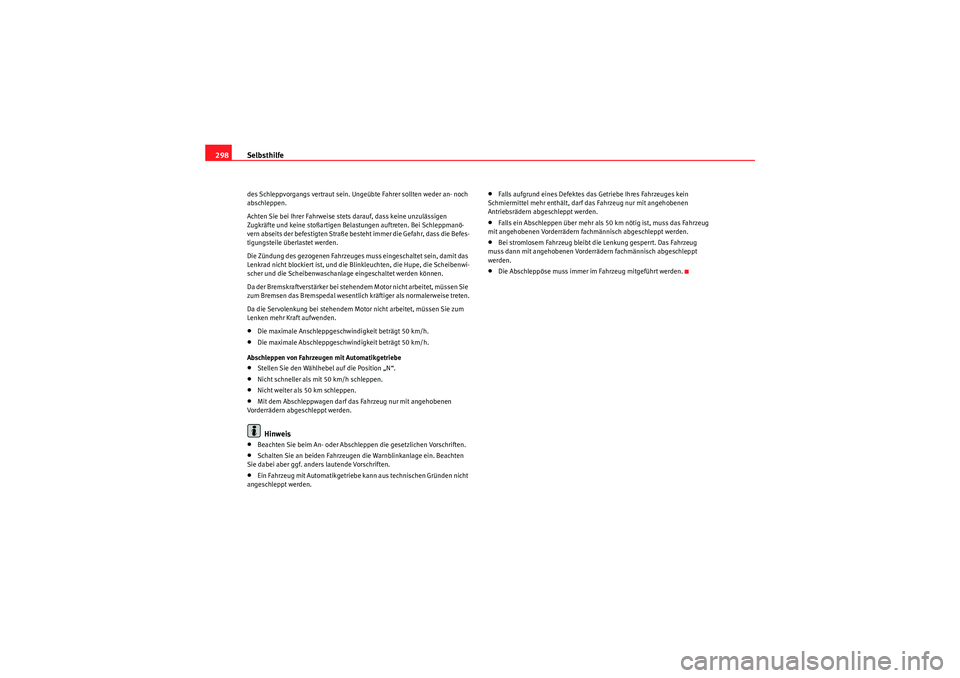

298des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö-
vern abseits der befestigten Straße besteht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.•Die maximale Anschleppgeschwindigkeit beträgt 50 km/h.•Die maximale Abschleppgeschwindigkeit beträgt 50 km/h.
Abschleppen von Fahrzeugen mit Automatikgetriebe•Stellen Sie den Wählhebel auf die Position „N“.•Nicht schneller als mit 50 km/h schleppen.•Nicht weiter als 50 km schleppen.•Mit dem Abschleppwagen darf das Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.•Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.•Ein Fahrzeug mit Automatikgetriebe kann aus technischen Gründen nicht
angeschleppt werden.
•Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.•Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.•Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorderrädern fachmännisch abgeschleppt
werden.•Die Abschleppöse muss immer im Fahrzeug mitgeführt werden.
AlteaXL_DE.book Seite 298 Donnerstag, 9. September 2010 11:46 11
