Seat Altea XL 2012 Manual de instrucciones (in Spanish)

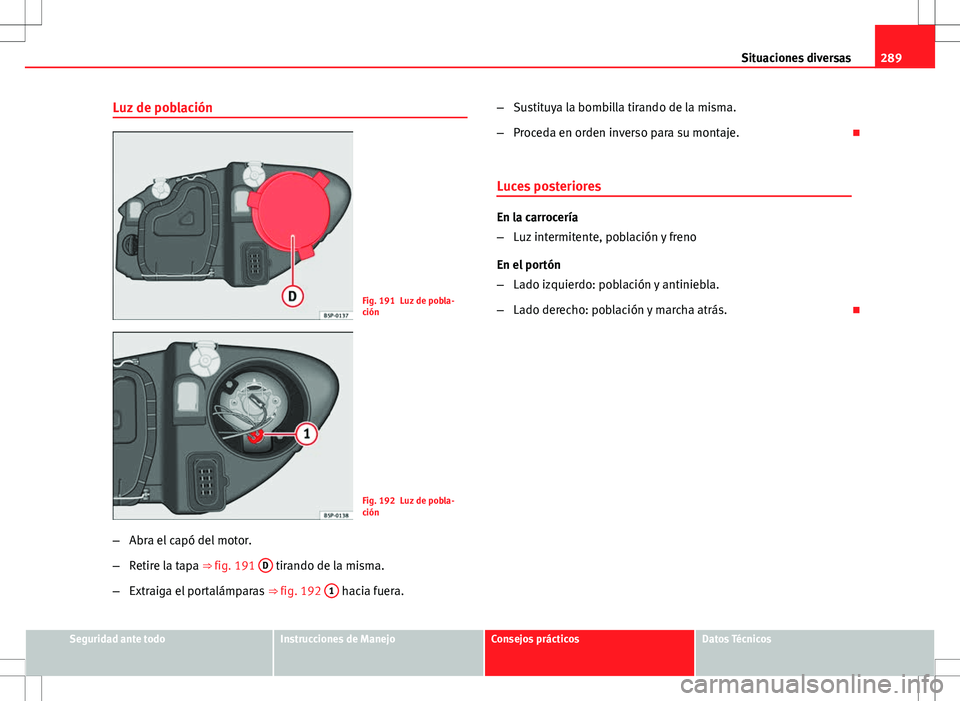

289
Situaciones diversas
Luz de población
Fig. 191 Luz de pobla-
ción
Fig. 192 Luz de pobla-
ción
– Abra el capó del motor.
– Retire la tapa ⇒ fig. 191 D
tirando de la misma.
– Extraiga el portalámparas ⇒ fig. 192 1
hacia fuera. –
Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje. 
Luces posteriores
En la carrocería
– Luz intermitente, población y freno
En el portón
– Lado izquierdo: población y antiniebla.
– Lado derecho: población y marcha atrás. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

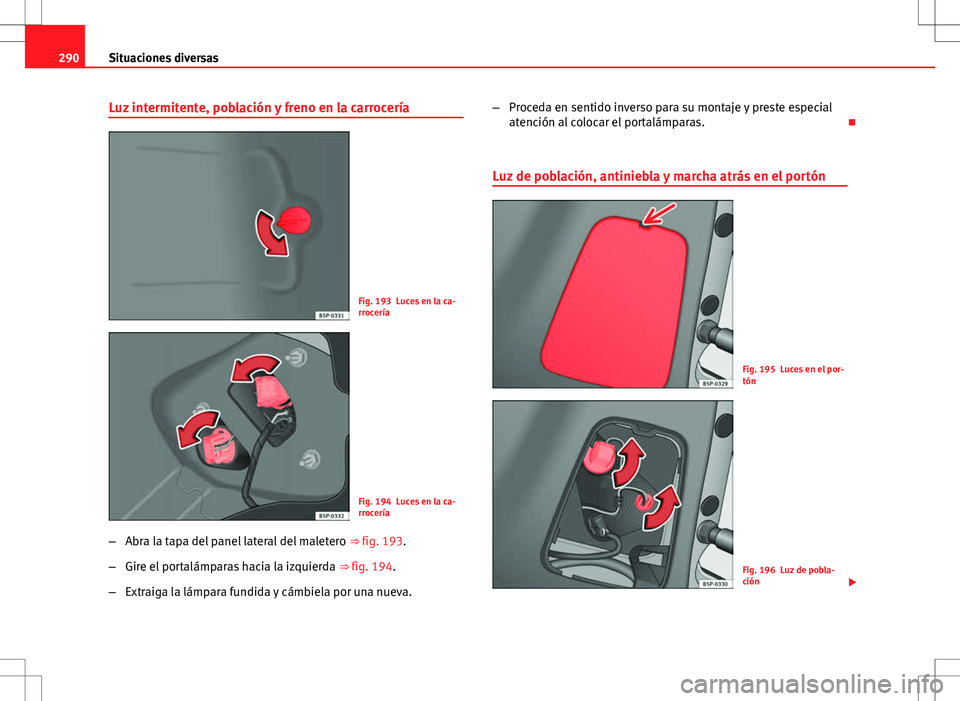

290Situaciones diversas
Luz intermitente, población y freno en la carrocería
Fig. 193 Luces en la ca-
rrocería
Fig. 194 Luces en la ca-
rrocería
– Abra la tapa del panel lateral del maletero ⇒ fig. 193.
– Gire el portalámparas hacia la izquierda ⇒ fig. 194.
– Extraiga la lámpara fundida y cámbiela por una nueva. –
Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas. 
Luz de población, antiniebla y marcha atrás en el portón
Fig. 195 Luces en el por-
tón
Fig. 196 Luz de pobla-
ción 

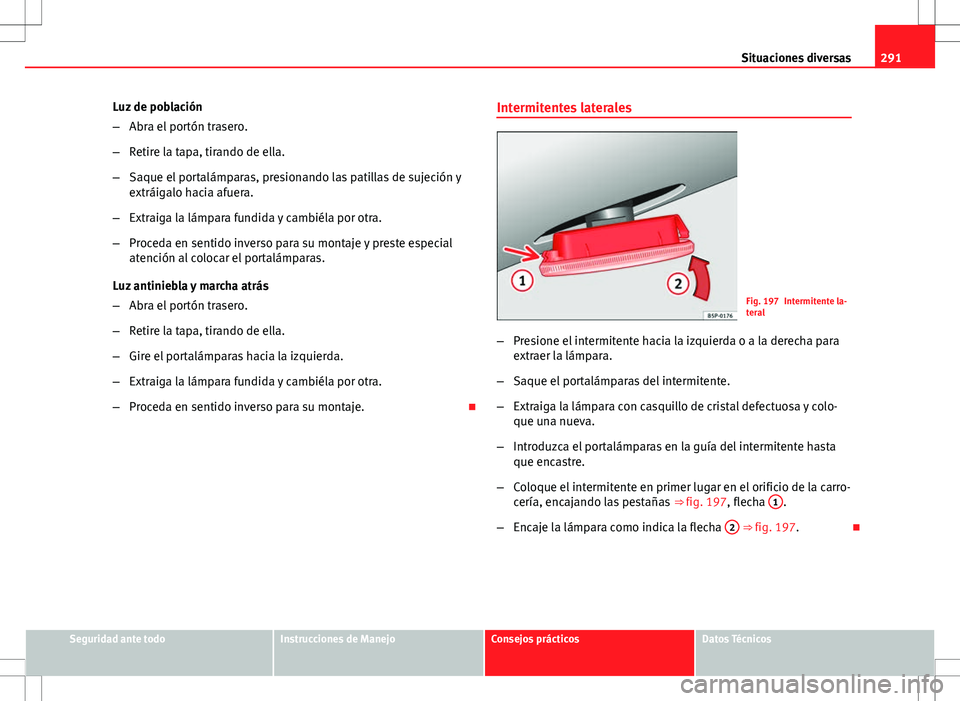

291
Situaciones diversas
Luz de población
– Abra el portón trasero.
– Retire la tapa, tirando de ella.
– Saque el portalámparas, presionando las patillas de sujeción y
extráigalo hacia afuera.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas.
Luz antiniebla y marcha atrás
– Abra el portón trasero.
– Retire la tapa, tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje. Intermitentes laterales
Fig. 197 Intermitente la-
teral
– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y colo-
que una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta
que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro-
cería, encajando las pestañas ⇒ fig. 197, flecha 1
.
– Encaje la lámpara como indica la flecha 2
⇒ fig. 197.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

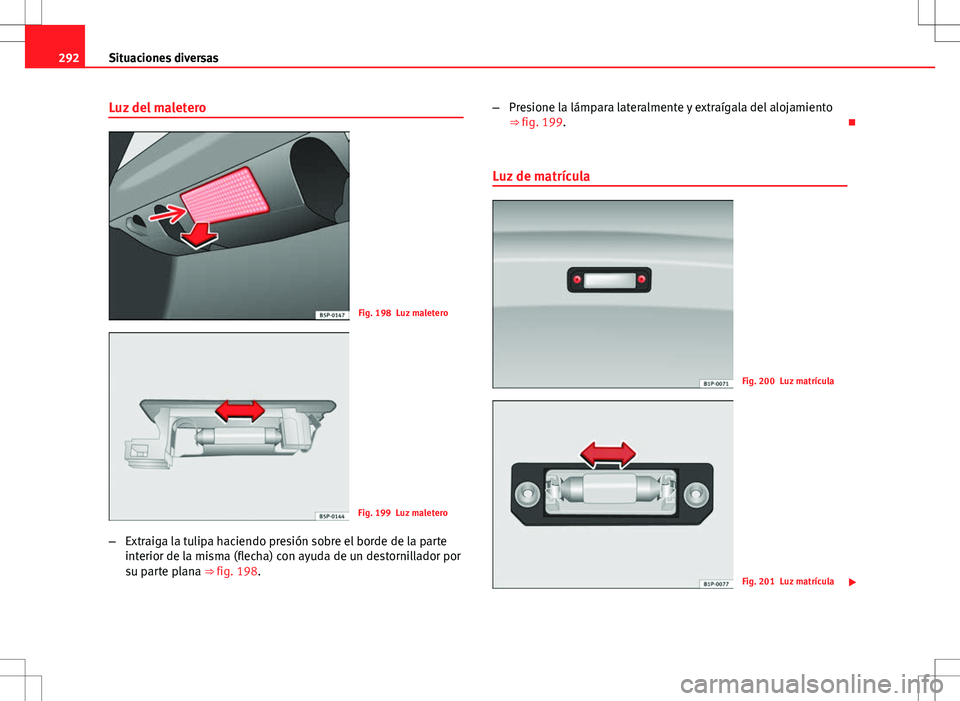

292Situaciones diversas
Luz del maletero
Fig. 198 Luz maletero
Fig. 199 Luz maletero
– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma (flecha) con ayuda de un destornillador por
su parte plana ⇒ fig. 198. –
Presione la lámpara lateralmente y extraígala del alojamiento
⇒ fig. 199. 
Luz de matrícula
Fig. 200 Luz matrícula
Fig. 201 Luz matrícula 

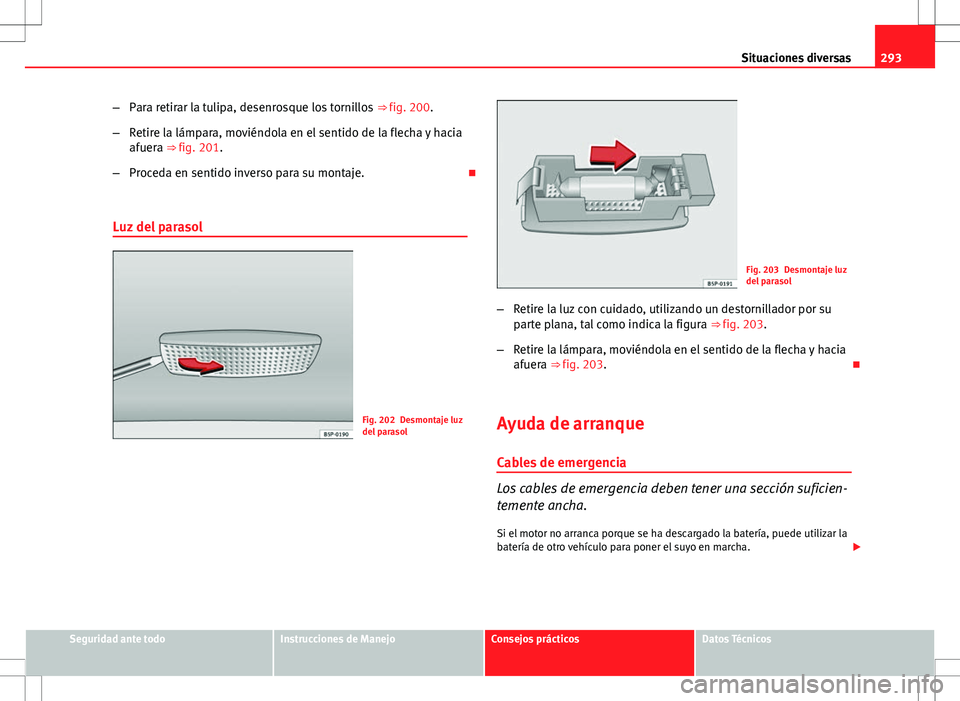

293
Situaciones diversas
– Para retirar la tulipa, desenrosque los tornillos ⇒ fig. 200.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 201.
– Proceda en sentido inverso para su montaje. 
Luz del parasol
Fig. 202 Desmontaje luz
del parasol
Fig. 203 Desmontaje luz
del parasol
– Retire la luz con cuidado, utilizando un destornillador por su
parte plana, tal como indica la figura ⇒ fig. 203.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 203. 
Ayuda de arranque
Cables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha. Si el motor no arranca porque se ha descargado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Situaciones diversas
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm 2
, como mínimo, y en los
vehículos con motor Diesel de 35 mm 2
, como mínimo.
Aviso
● No debe existir contacto alguno entre los dos vehículos, pues de lo con-
trario podría pasar corriente al unir los dos polos positivos.
● La batería descargada deberá estar debidamente embornada a la red de
a bordo. 
Ayuda de arranque: descripción
Fig. 204 Esquema de co-
nexión para vehículos sin
sistema Start Stop.
Fig. 205 Esquema de co-
nexión para vehículos
con sistema Start Stop.
Conexión de los cables de emergencia
1. Desconecte el encendido de ambos vehículos ⇒ 
.
2. Para vehículos sin Sistema Start Stop :
– Emborne un extremo del cable rojo de emergencia al polo posi-
tivo +
del vehículo con la batería descargada A ⇒ fig. 204.
– Emborne el otro extremo del cable rojo de emergencia al polo
positivo +
del vehículo que suministra la corriente B.
– Emborne un extremo del cable negro de emergencia al polo ne-
gativo –
del vehículo que suministra la corriente B⇒ fig. 204.
– Emborne el otro extremo del cable negro de emergencia X
, en
el vehículo con la batería descargada, a una pieza de metal ma-
ciza que vaya atornillada al bloque motor o al mismo bloque
motor pero más alejado posible de la batería A
.
3. Para vehículos con sistema Start Stop :

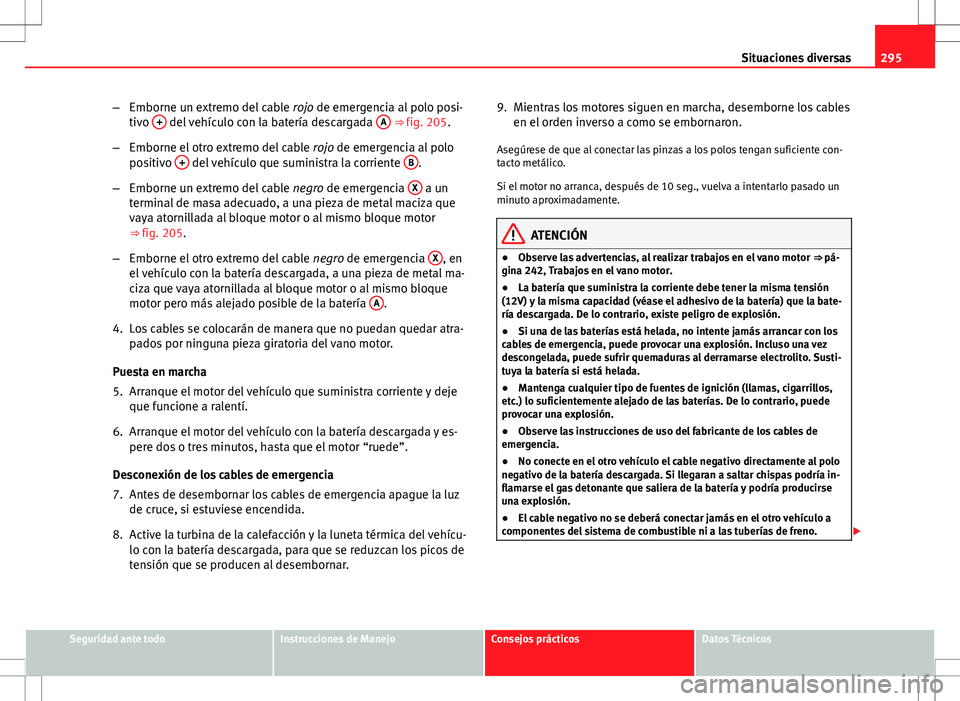

295
Situaciones diversas
– Emborne un extremo del cable rojo de emergencia al polo posi-
tivo +
del vehículo con la batería descargada A ⇒ fig. 205.
– Emborne el otro extremo del cable rojo de emergencia al polo
positivo +
del vehículo que suministra la corriente B.
– Emborne un extremo del cable negro de emergencia X
a un
terminal de masa adecuado, a una pieza de metal maciza que
vaya atornillada al bloque motor o al mismo bloque motor
⇒ fig. 205.
– Emborne el otro extremo del cable negro de emergencia X
, en
el vehículo con la batería descargada, a una pieza de metal ma-
ciza que vaya atornillada al bloque motor o al mismo bloque
motor pero más alejado posible de la batería A
.
4. Los cables se colocarán de manera que no puedan quedar atra- pados por ninguna pieza giratoria del vano motor.
Puesta en marcha
5. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
6. Arranque el motor del vehículo con la batería descargada y es- pere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
7. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida.
8. Active la turbina de la calefacción y la luneta térmica del vehícu- lo con la batería descargada, para que se reduzcan los picos de
tensión que se producen al desembornar. 9. Mientras los motores siguen en marcha, desemborne los cables
en el orden inverso a como se embornaron.
Asegúrese de que al conectar las pinzas a los polos tengan suficiente con-
tacto metálico.
Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
ATENCIÓN
● Observe las advertencias, al realizar trabajos en el vano motor ⇒ pá-
gina 242, Trabajos en el vano motor.
● La batería que suministra la corriente debe tener la misma tensión
(12V) y la misma capacidad (véase el adhesivo de la batería) que la bate-
ría descargada. De lo contrario, existe peligro de explosión.
● Si una de las baterías está helada, no intente jamás arrancar con los
cables de emergencia, puede provocar una explosión. Incluso una vez
descongelada, puede sufrir quemaduras al derramarse electrolito. Susti-
tuya la batería si está helada.
● Mantenga cualquier tipo de fuentes de ignición (llamas, cigarrillos,
etc.) lo suficientemente alejado de las baterías. De lo contrario, puede
provocar una explosión.
● Observe las instrucciones de uso del fabricante de los cables de
emergencia.
● No conecte en el otro vehículo el cable negativo directamente al polo
negativo de la batería descargada. Si llegaran a saltar chispas podría in-
flamarse el gas detonante que saliera de la batería y podría producirse
una explosión.
● El cable negativo no se deberá conectar jamás en el otro vehículo a
componentes del sistema de combustible ni a las tuberías de freno. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

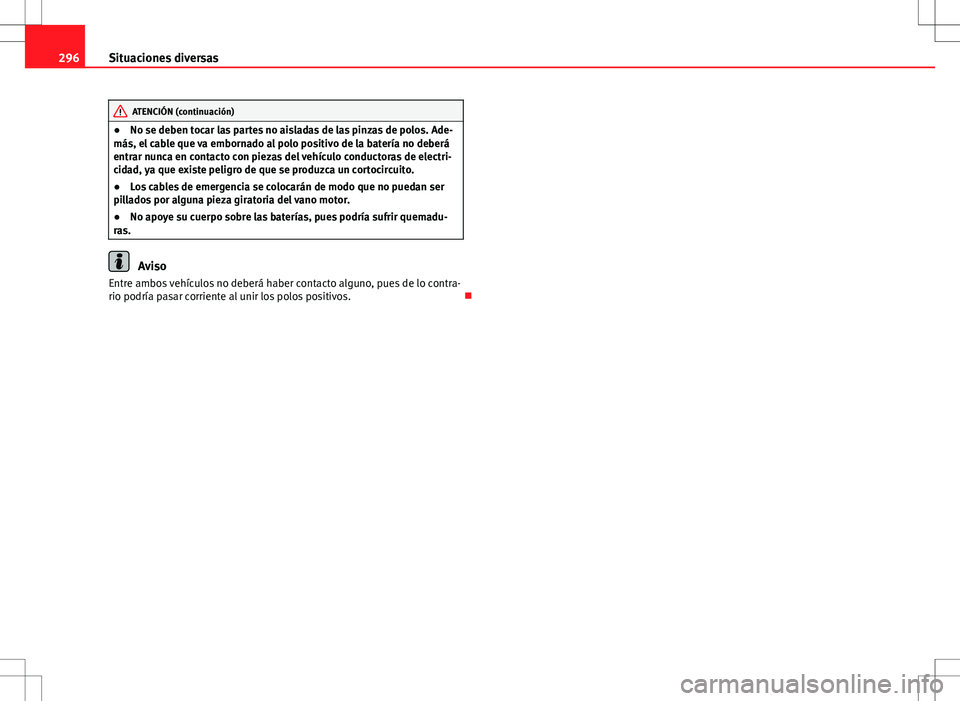

296Situaciones diversas
ATENCIÓN (continuación)
● No se deben tocar las partes no aisladas de las pinzas de polos. Ade-
más, el cable que va embornado al polo positivo de la batería no deberá
entrar nunca en contacto con piezas del vehículo conductoras de electri-
cidad, ya que existe peligro de que se produzca un cortocircuito.
● Los cables de emergencia se colocarán de modo que no puedan ser
pillados por alguna pieza giratoria del vano motor.
● No apoye su cuerpo sobre las baterías, pues podría sufrir quemadu-
ras.
Aviso
Entre ambos vehículos no deberá haber contacto alguno, pues de lo contra-
rio podría pasar corriente al unir los polos positivos. 

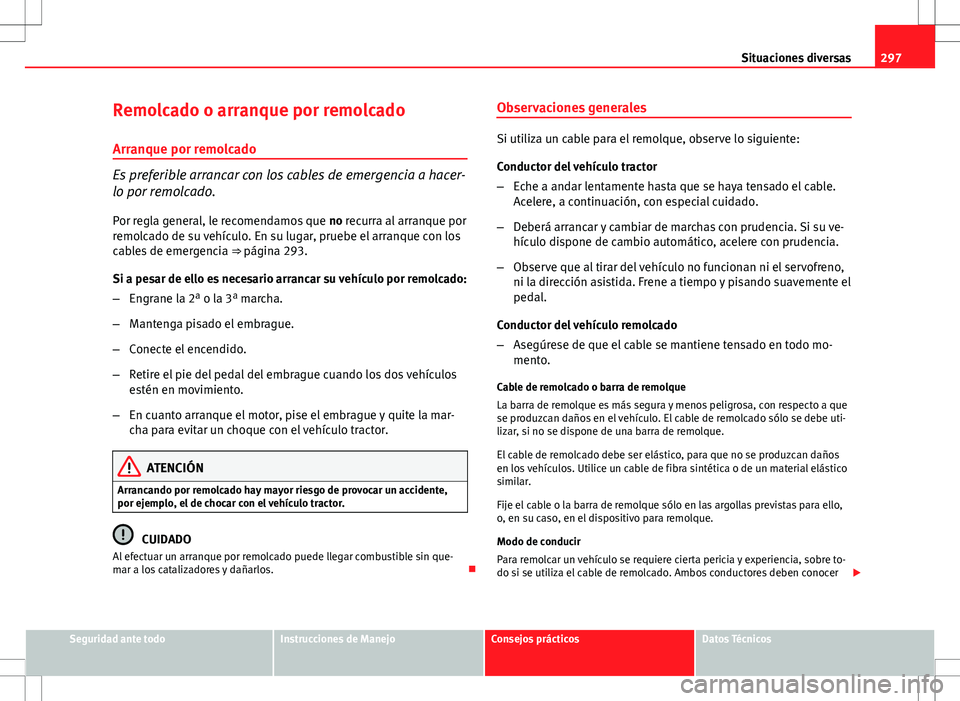

297
Situaciones diversas
Remolcado o arranque por remolcado
Arranque por remolcado
Es preferible arrancar con los cables de emergencia a hacer-
lo por remolcado.
Por regla general, le recomendamos que no recurra al arranque por
remolcado de su vehículo. En su lugar, pruebe el arranque con los
cables de emergencia ⇒ página 293.
Si a pesar de ello es necesario arrancar su vehículo por remolcado:
– Engrane la 2 a
o la 3 a
marcha.
– Mantenga pisado el embrague.
– Conecte el encendido.
– Retire el pie del pedal del embrague cuando los dos vehículos
estén en movimiento.
– En cuanto arranque el motor, pise el embrague y quite la mar-
cha para evitar un choque con el vehículo tractor.
ATENCIÓN
Arrancando por remolcado hay mayor riesgo de provocar un accidente,
por ejemplo, el de chocar con el vehículo tractor.
CUIDADO
Al efectuar un arranque por remolcado puede llegar combustible sin que-
mar a los catalizadores y dañarlos. Observaciones generales
Si utiliza un cable para el remolque, observe lo siguiente:
Conductor del vehículo tractor
–
Eche a andar lentamente hasta que se haya tensado el cable.
Acelere, a continuación, con especial cuidado.
– Deberá arrancar y cambiar de marchas con prudencia. Si su ve-
hículo dispone de cambio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcionan ni el servofreno,
ni la dirección asistida. Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene tensado en todo mo-
mento.
Cable de remolcado o barra de remolque
La barra de remolque es más segura y menos peligrosa, con respecto a que
se produzcan daños en el vehículo. El cable de remolcado sólo se debe uti-
lizar, si no se dispone de una barra de remolque.
El cable de remolcado debe ser elástico, para que no se produzcan daños
en los vehículos. Utilice un cable de fibra sintética o de un material elástico
similar.
Fije el cable o la barra de remolque sólo en las argollas previstas para ello,
o, en su caso, en el dispositivo para remolque.
Modo de conducir
Para remolcar un vehículo se requiere cierta pericia y experiencia, sobre to-
do si se utiliza el cable de remolcado. Ambos conductores deben conocer 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

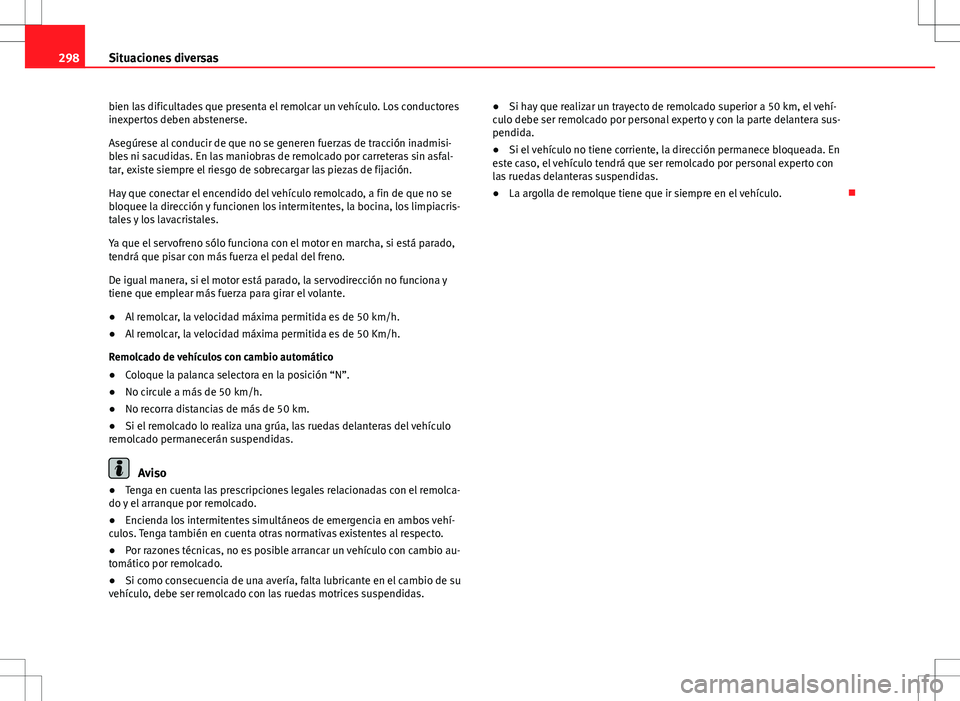

298Situaciones diversas
bien las dificultades que presenta el remolcar un vehículo. Los conductores
inexpertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisi-
bles ni sacudidas. En las maniobras de remolcado por carreteras sin asfal-
tar, existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del vehículo remolcado, a fin de que no se
bloquee la dirección y funcionen los intermitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
● Al remolcar, la velocidad máxima permitida es de 50 km/h.
● Al remolcar, la velocidad máxima permitida es de 50 Km/h.
Remolcado de vehículos con cambio automático
● Coloque la palanca selectora en la posición “N”.
● No circule a más de 50 km/h.
● No recorra distancias de más de 50 km.
● Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.
Aviso
● Tenga en cuenta las prescripciones legales relacionadas con el remolca-
do y el arranque por remolcado.
● Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.
● Por razones técnicas, no es posible arrancar un vehículo con cambio au-
tomático por remolcado.
● Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas. ●
Si hay que realizar un trayecto de remolcado superior a 50 km, el vehí-
culo debe ser remolcado por personal experto y con la parte delantera sus-
pendida.
● Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con
las ruedas delanteras suspendidas.
● La argolla de remolque tiene que ir siempre en el vehículo. 
