299
Situaciones diversas

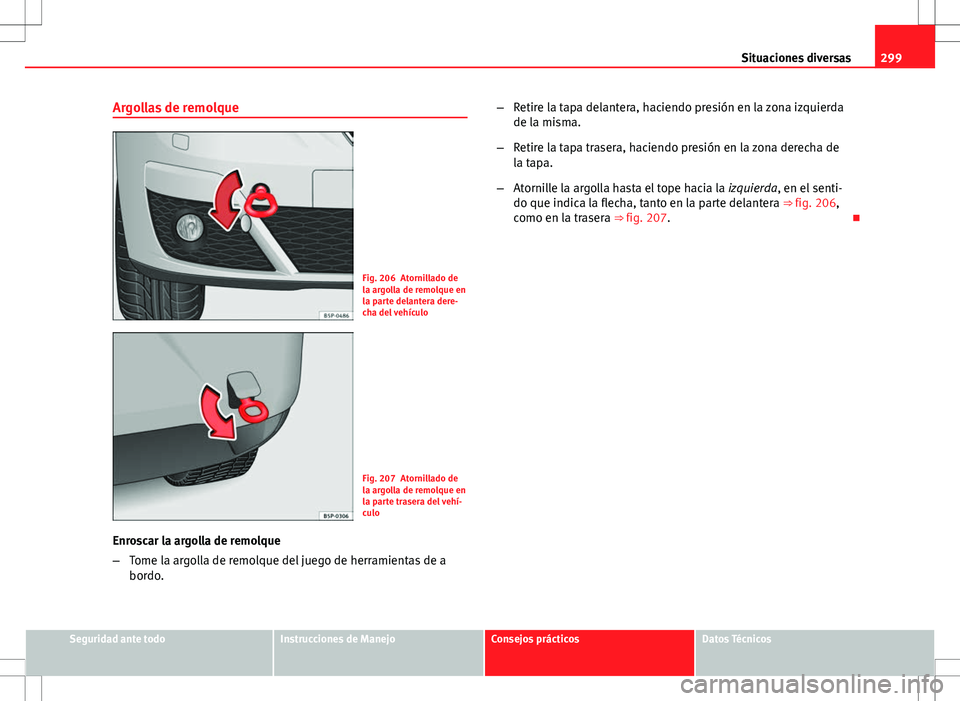

Argollas de remolque
Fig. 206 Atornillado de
la argolla de remolque en
la parte delantera dere-
cha del vehículo
Fig. 207 Atornillado de
la argolla de remolque en
la parte trasera del vehí-
culo
Enroscar la argolla de remolque
– Tome la argolla de remolque del juego de herramientas de a
bordo. –
Retire la tapa delantera, haciendo presión en la zona izquierda
de la misma.
– Retire la tapa trasera, haciendo presión en la zona derecha de
la tapa.
– Atornille la argolla hasta el tope hacia la izquierda, en el senti-
do que indica la flecha, tanto en la parte delantera ⇒ fig. 206,
como en la trasera ⇒ fig. 207. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

300Descripción de los datos

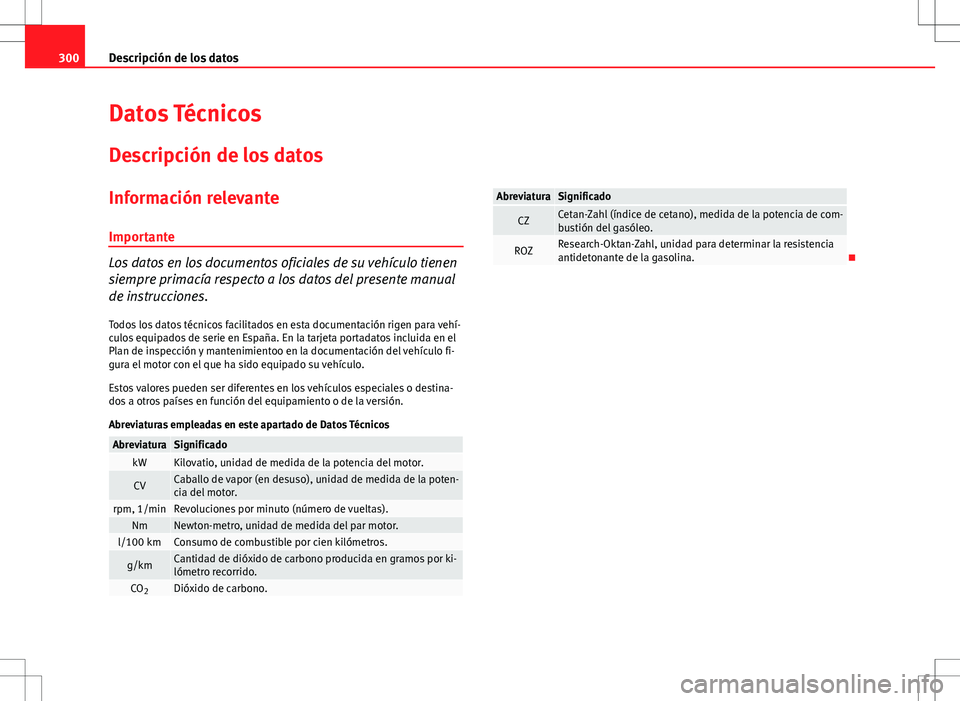

Datos Técnicos
Descripción de los datos
Información relevante
Importante
Los datos en los documentos oficiales de su vehículo tienen
siempre primacía respecto a los datos del presente manual
de instrucciones. Todos los datos técnicos facilitados en esta documentación rigen para vehí-
culos equipados de serie en España. En la tarjeta portadatos incluida en el
Plan de inspección y mantenimientoo en la documentación del vehículo fi-
gura el motor con el que ha sido equipado su vehículo.
Estos valores pueden ser diferentes en los vehículos especiales o destina-
dos a otros países en función del equipamiento o de la versión.
Abreviaturas empleadas en este apartado de Datos Técnicos
AbreviaturaSignificadokWKilovatio, unidad de medida de la potencia del motor.
CVCaballo de vapor (en desuso), unidad de medida de la poten-
cia del motor.
rpm, 1/minRevoluciones por minuto (número de vueltas).NmNewton-metro, unidad de medida del par motor.l/100 kmConsumo de combustible por cien kilómetros.
g/kmCantidad de dióxido de carbono producida en gramos por ki-
lómetro recorrido.
CO 2Dióxido de carbono.
AbreviaturaSignificado
CZCetan-Zahl (índice de cetano), medida de la potencia de com-
bustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para determinar la resistencia
antidetonante de la gasolina.

301
Descripción de los datos

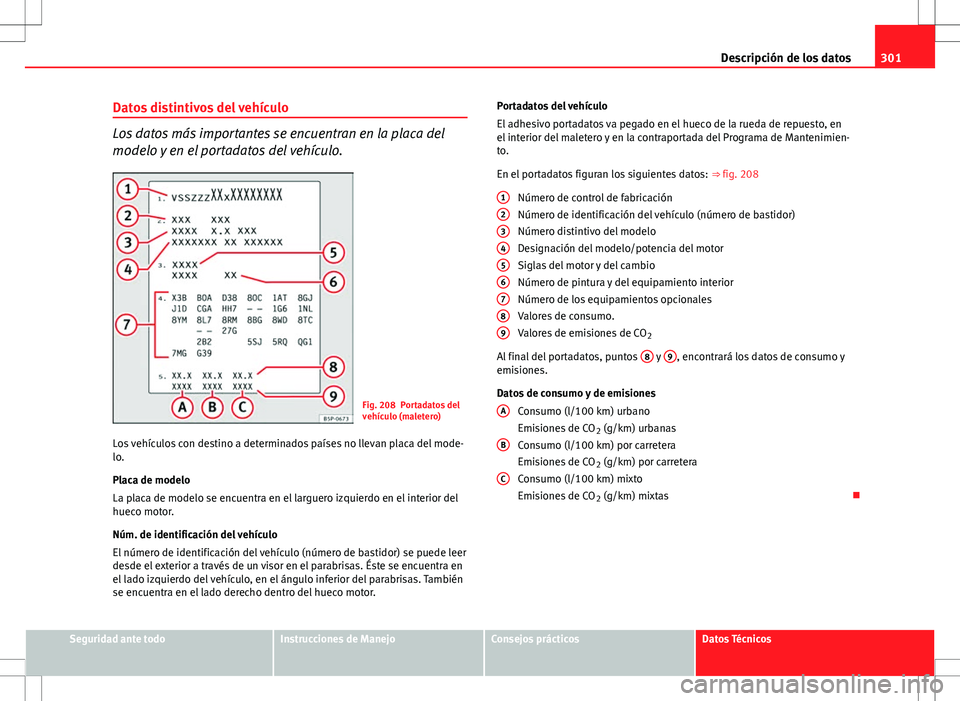

Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.
Fig. 208 Portadatos del
vehículo (maletero)
Los vehículos con destino a determinados países no llevan placa del mode-
lo.
Placa de modelo
La placa de modelo se encuentra en el larguero izquierdo en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en
el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor. Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en
el interior del maletero y en la contraportada del Programa de Mantenimien-
to.
En el portadatos figuran los siguientes datos:
⇒ fig. 208
Número de control de fabricación
Número de identificación del vehículo (número de bastidor)
Número distintivo del modelo
Designación del modelo/potencia del motor
Siglas del motor y del cambio
Número de pintura y del equipamiento interior
Número de los equipamientos opcionales
Valores de consumo.
Valores de emisiones de CO 2
Al final del portadatos, puntos 8
y 9, encontrará los datos de consumo y
emisiones.
Datos de consumo y de emisiones
Consumo (l/100 km) urbano
Emisiones de CO 2 (g/km) urbanas
Consumo (l/100 km) por carretera
Emisiones de CO 2 (g/km) por carretera
Consumo (l/100 km) mixto
Emisiones de CO 2 (g/km) mixtas

1
23456789
A
B
C
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

302Descripción de los datos

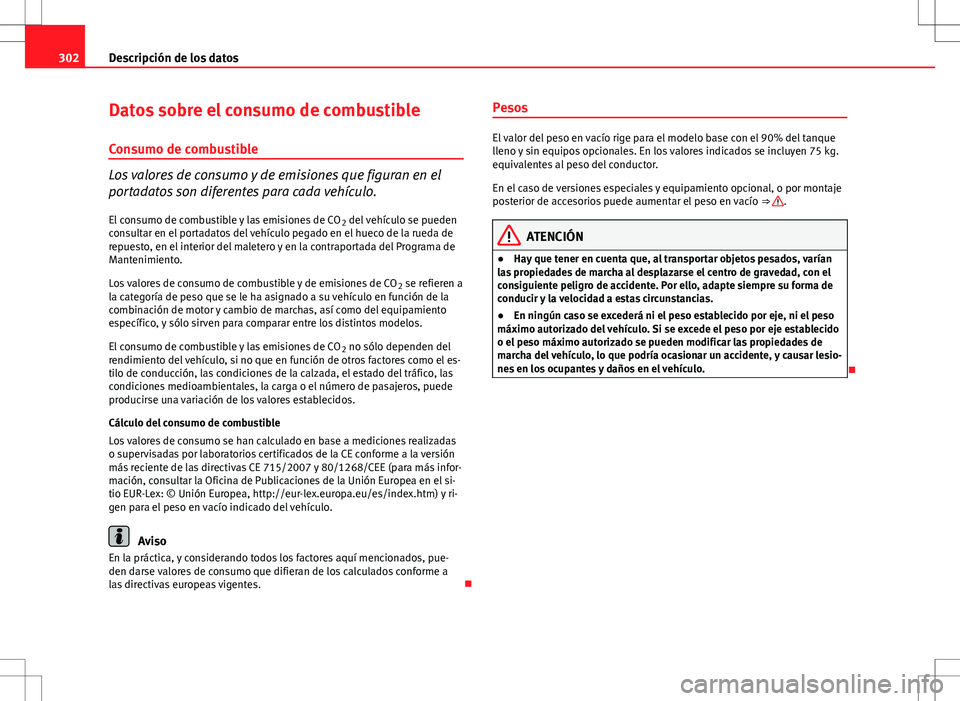

Datos sobre el consumo de combustible
Consumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo. El consumo de combustible y las emisiones de CO 2 del vehículo se pueden
consultar en el portadatos del vehículo pegado en el hueco de la rueda de
repuesto, en el interior del maletero y en la contraportada del Programa de
Mantenimiento.
Los valores de consumo de combustible y de emisiones de CO 2 se refieren a
la categoría de peso que se le ha asignado a su vehículo en función de la
combinación de motor y cambio de marchas, así como del equipamiento
específico, y sólo sirven para comparar entre los distintos modelos.
El consumo de combustible y las emisiones de CO 2 no sólo dependen del
rendimiento del vehículo, si no que en función de otros factores como el es-
tilo de conducción, las condiciones de la calzada, el estado del tráfico, las
condiciones medioambientales, la carga o el número de pasajeros, puede
producirse una variación de los valores establecidos.
Cálculo del consumo de combustible
Los valores de consumo se han calculado en base a mediciones realizadas
o supervisadas por laboratorios certificados de la CE conforme a la versión
más reciente de las directivas CE 715/2007 y 80/1268/CEE (para más infor-
mación, consultar la Oficina de Publicaciones de la Unión Europea en el si-
tio EUR-Lex: © Unión Europea, http://eur-lex.europa.eu/es/index.htm) y ri-
gen para el peso en vacío indicado del vehículo.
Aviso
En la práctica, y considerando todos los factores aquí mencionados, pue-
den darse valores de consumo que difieran de los calculados conforme a
las directivas europeas vigentes. Pesos
El valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío
⇒ 
.
ATENCIÓN
● Hay que tener en cuenta que, al transportar objetos pesados, varían
las propiedades de marcha al desplazarse el centro de gravedad, con el
consiguiente peligro de accidente. Por ello, adapte siempre su forma de
conducir y la velocidad a estas circunstancias.
● En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.


303
Descripción de los datos
Conducción con remolque
Cargas de remolque
Cargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas confor-
me a los ensayos realizados con criterios estipulados. Las cargas de remol-
que autorizadas rigen para vehículos en la UE y, por lo general, para un lími-
te máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/
h). Estos valores podrán diferir en el caso de vehículos destinados a otros
países. Los datos de la documentación del vehículo tienen siempre prima-
cía ⇒ 
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo trac-
tor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
ATENCIÓN
● Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h. Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.
● En ningún caso se excederán las cargas de remolque y de apoyo auto-
rizadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

304Datos técnicos
Datos técnicos
Comprobación de niveles
Periódicamente se deberían comprobar los diferentes nive-
les de los fluidos del vehículo. No confundir nunca los líqui-
dos, pues de lo contrario el motor sufriría graves daños.
Fig. 209 Figura orientati-
va de la posición de los
elementos
Depósito de expansión del líquido refrigerante
Depósito del agua lavacristales
Orificio de llenado del aceite del motor
Varilla de medición de aceite del motor
Depósito del líquido de frenos
Batería bajo la cubierta
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anteriormente. Estas operaciones están descri-
tas en el ⇒ página 242.
1
23456
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒ página 300. 

305
Datos técnicos

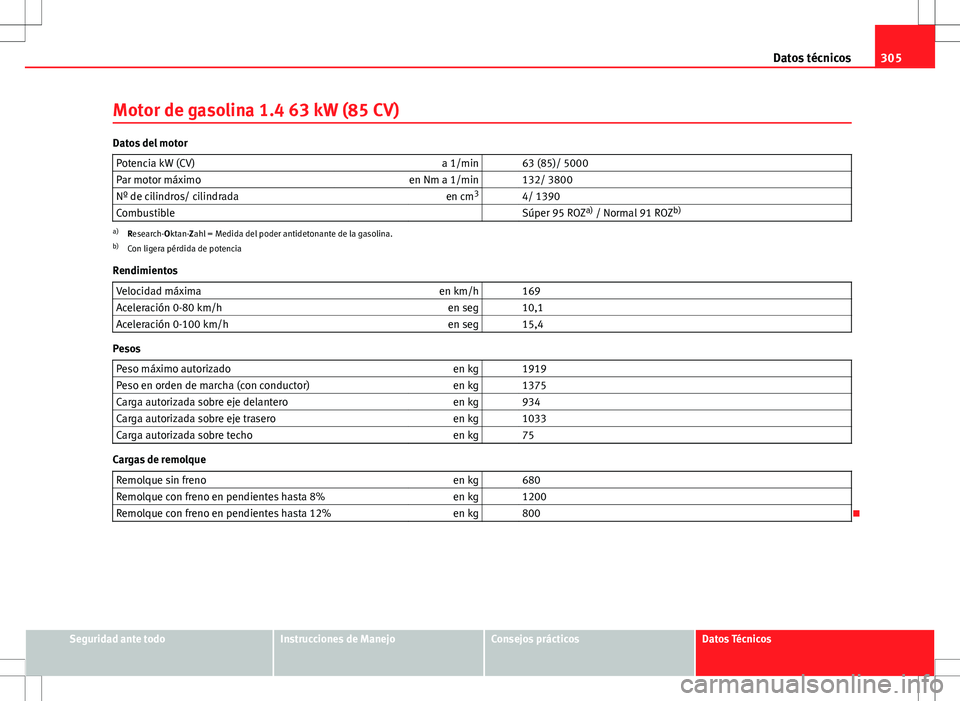

Motor de gasolina 1.4 63 kW (85 CV)
Datos del motor Potencia kW (CV) a 1/min 63 (85)/ 5000
Par motor máximo en Nm a 1/min 132/ 3800
Nº de cilindros/ cilindrada en cm3
4/ 1390
Combustible Súper 95 ROZ a)
/ Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia
Rendimientos Velocidad máxima en km/h 169
Aceleración 0-80 km/h en seg 10,1
Aceleración 0-100 km/h en seg 15,4
Pesos
Peso máximo autorizado en kg 1919
Peso en orden de marcha (con conductor) en kg 1375
Carga autorizada sobre eje delantero en kg 934
Carga autorizada sobre eje trasero en kg 1033
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 680
Remolque con freno en pendientes hasta 8% en kg 1200
Remolque con freno en pendientes hasta 12% en kg 800

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

306Datos técnicos

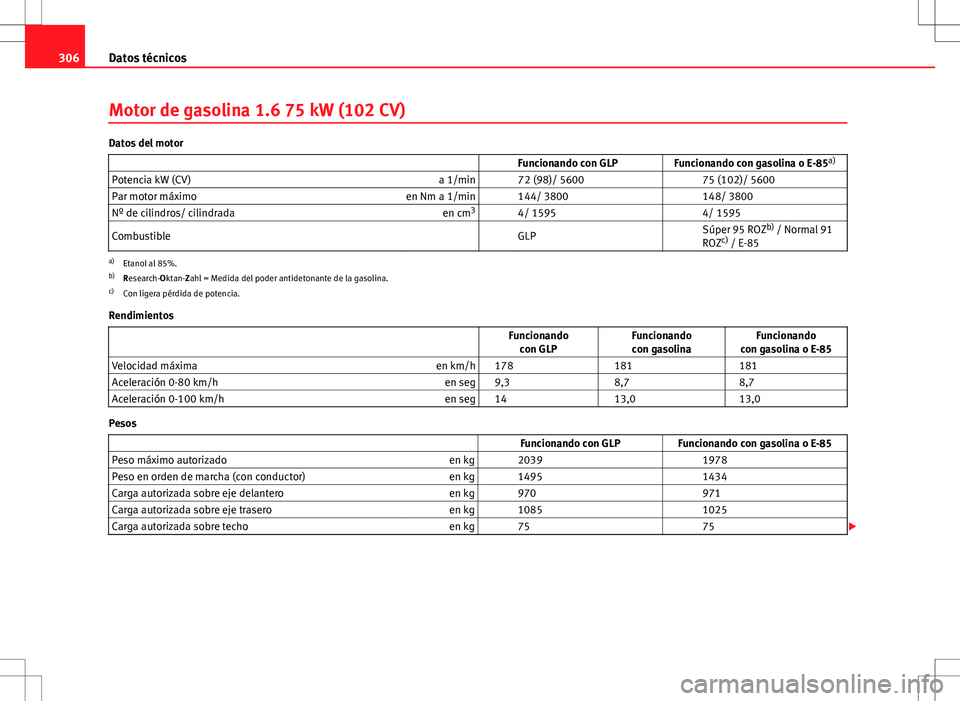

Motor de gasolina 1.6 75 kW (102 CV)
Datos del motor
Funcionando con GLP Funcionando con gasolina o E-85a)
Potencia kW (CV) a 1/min 72 (98)/ 5600 75 (102)/ 5600
Par motor máximo en Nm a 1/min 144/ 3800 148/ 3800
Nº de cilindros/ cilindrada en cm3
4/ 1595 4/ 1595
Combustible GLP Súper 95 ROZ
b)
/ Normal 91
ROZ c)
/ E-85
a) Etanol al 85%.
b) Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
c) Con ligera pérdida de potencia.
Rendimientos Funcionando
con GLP Funcionando
con gasolina Funcionando
con gasolina o E-85
Velocidad máxima en km/h 178 181 181
Aceleración 0-80 km/h en seg 9,3 8,7 8,7
Aceleración 0-100 km/h en seg 14 13,0 13,0
Pesos
Funcionando con GLP Funcionando con gasolina o E-85
Peso máximo autorizado en kg 2039 1978
Peso en orden de marcha (con conductor) en kg 1495 1434
Carga autorizada sobre eje delantero en kg 970 971
Carga autorizada sobre eje trasero en kg 1085 1025
Carga autorizada sobre techo en kg 75 75

307
Datos técnicos

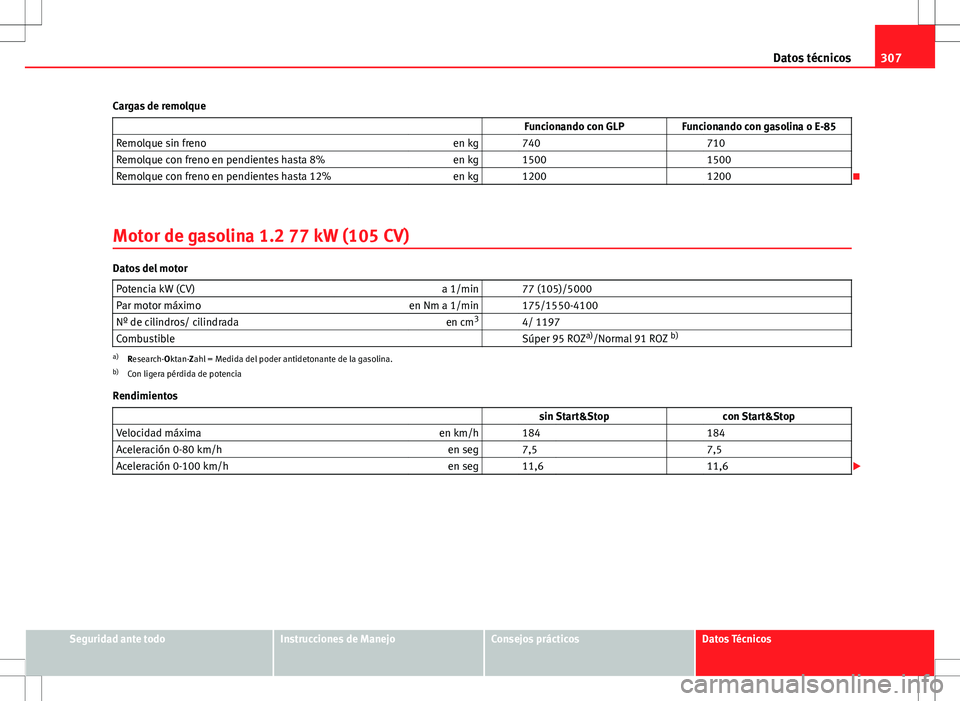

Cargas de remolque Funcionando con GLPFuncionando con gasolina o E-85
Remolque sin freno en kg 740 710
Remolque con freno en pendientes hasta 8% en kg 1500 1500
Remolque con freno en pendientes hasta 12% en kg 1200 1200

Motor de gasolina 1.2 77 kW (105 CV)
Datos del motor Potencia kW (CV) a 1/min 77 (105)/5000
Par motor máximo en Nm a 1/min 175/1550-4100
Nº de cilindros/ cilindrada en cm3
4/ 1197
Combustible Súper 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia
Rendimientos sin Start&Stopcon Start&Stop
Velocidad máxima en km/h 184 184
Aceleración 0-80 km/h en seg 7,5 7,5
Aceleración 0-100 km/h en seg 11,6 11,6
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

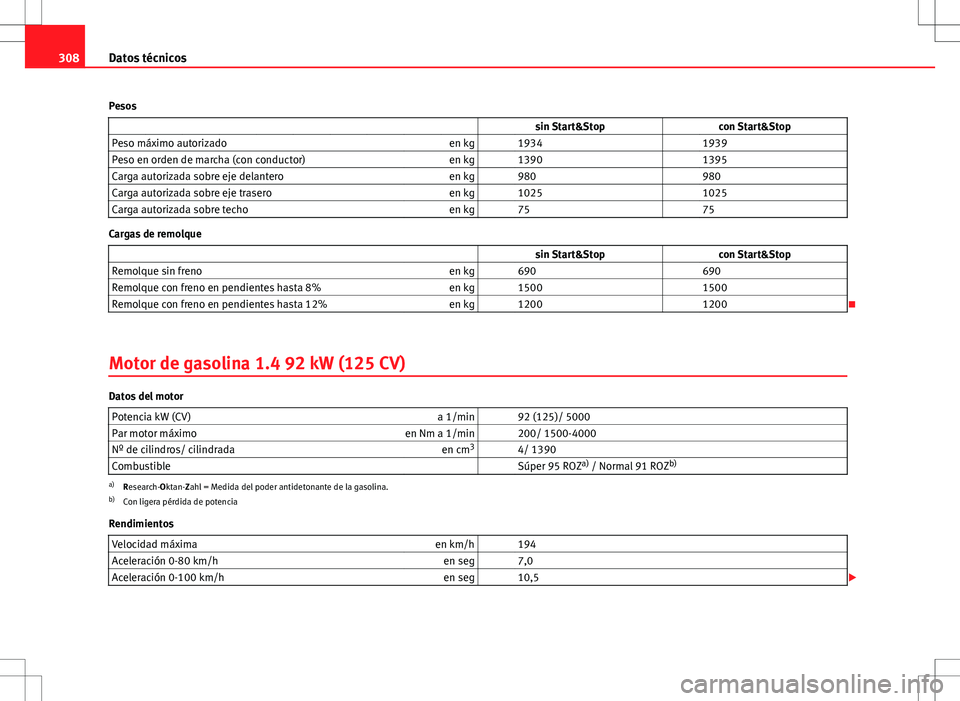

308Datos técnicos
Pesos sin Start&Stop con Start&Stop
Peso máximo autorizado en kg 1934 1939
Peso en orden de marcha (con conductor) en kg 1390 1395
Carga autorizada sobre eje delantero en kg 980 980
Carga autorizada sobre eje trasero en kg 1025 1025
Carga autorizada sobre techo en kg 75 75
Cargas de remolque
sin Start&Stopcon Start&Stop
Remolque sin freno en kg 690 690
Remolque con freno en pendientes hasta 8% en kg 1500 1500
Remolque con freno en pendientes hasta 12% en kg 1200 1200

Motor de gasolina 1.4 92 kW (125 CV)
Datos del motor Potencia kW (CV) a 1/min 92 (125)/ 5000
Par motor máximo en Nm a 1/min 200/ 1500-4000
Nº de cilindros/ cilindrada en cm3
4/ 1390
Combustible Súper 95 ROZ a)
/ Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia
Rendimientos Velocidad máxima en km/h 194
Aceleración 0-80 km/h en seg 7,0
Aceleración 0-100 km/h en seg 10,5 
