Seat Altea XL 2012 Manual de instrucciones (in Spanish)
Manufacturer: SEAT, Model Year: 2012, Model line: Altea XL, Model: Seat Altea XL 2012Pages: 329, tamaño PDF: 5.01 MB

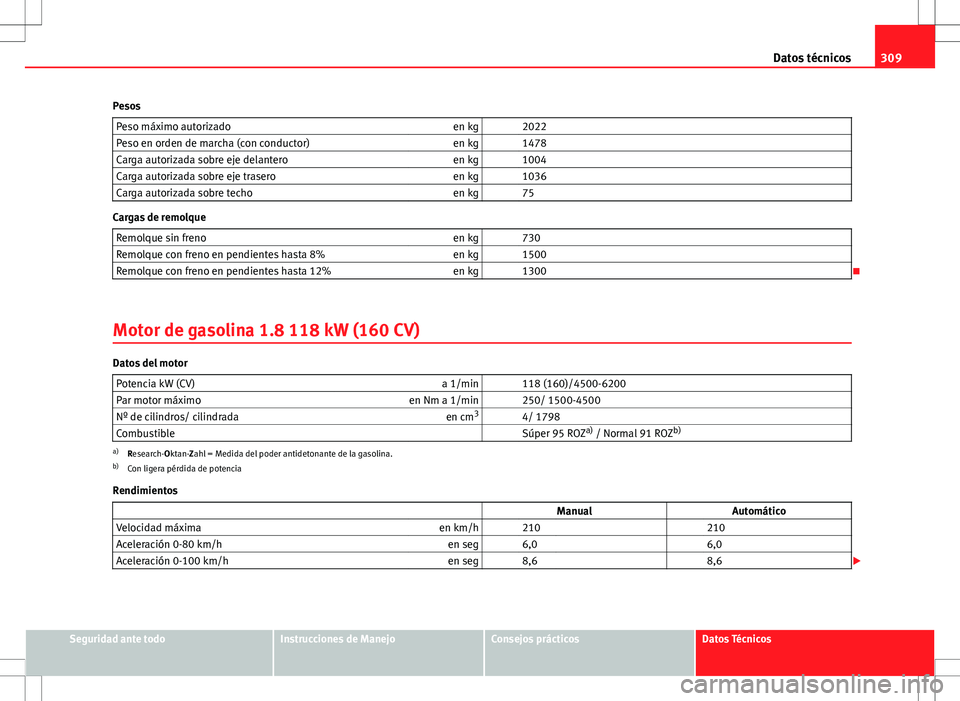

Page 311 of 329

309
Datos técnicos
Pesos Peso máximo autorizado en kg 2022
Peso en orden de marcha (con conductor) en kg 1478
Carga autorizada sobre eje delantero en kg 1004
Carga autorizada sobre eje trasero en kg 1036
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 730
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1300
Motor de gasolina 1.8 118 kW (160 CV)
Datos del motor Potencia kW (CV) a 1/min 118 (160)/4500-6200
Par motor máximo en Nm a 1/min 250/ 1500-4500
Nº de cilindros/ cilindrada en cm3
4/ 1798
Combustible Súper 95 ROZ a)
/ Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia
Rendimientos ManualAutomático
Velocidad máxima en km/h 210 210
Aceleración 0-80 km/h en seg 6,0 6,0
Aceleración 0-100 km/h en seg 8,6 8,6
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

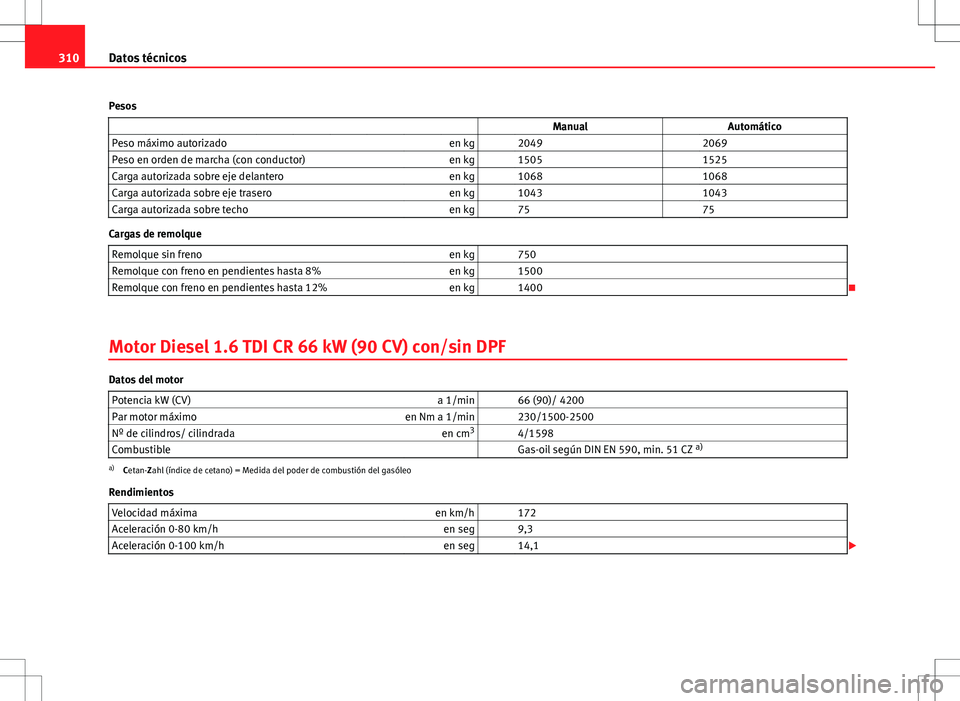

Page 312 of 329

310Datos técnicos
Pesos Manual Automático
Peso máximo autorizado en kg 2049 2069
Peso en orden de marcha (con conductor) en kg 1505 1525
Carga autorizada sobre eje delantero en kg 1068 1068
Carga autorizada sobre eje trasero en kg 1043 1043
Carga autorizada sobre techo en kg 75 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1400
Motor Diesel 1.6 TDI CR 66 kW (90 CV) con/sin DPF
Datos del motor Potencia kW (CV) a 1/min 66 (90)/ 4200
Par motor máximo en Nm a 1/min 230/1500-2500
Nº de cilindros/ cilindrada en cm3
4/1598
Combustible Gas-oil según DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl (índice de cetano) = Medida del poder de combustión del gasóleo
Rendimientos Velocidad máxima en km/h 172
Aceleración 0-80 km/h en seg 9,3
Aceleración 0-100 km/h en seg 14,1

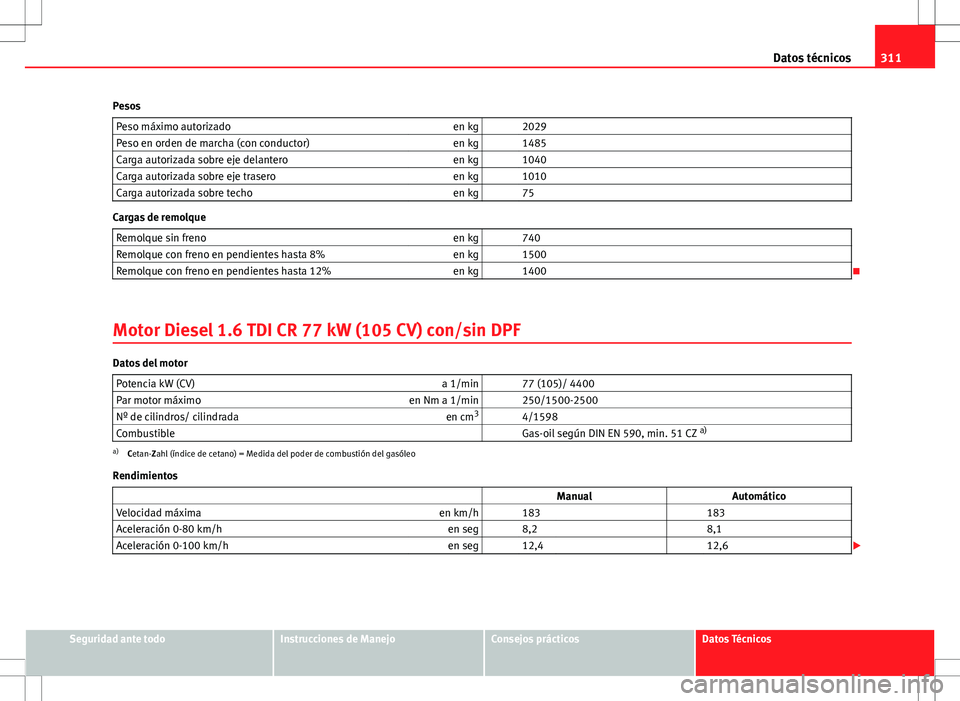

Page 313 of 329

311
Datos técnicos
Pesos Peso máximo autorizado en kg 2029
Peso en orden de marcha (con conductor) en kg 1485
Carga autorizada sobre eje delantero en kg 1040
Carga autorizada sobre eje trasero en kg 1010
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 740
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1400
Motor Diesel 1.6 TDI CR 77 kW (105 CV) con/sin DPF
Datos del motor Potencia kW (CV) a 1/min 77 (105)/ 4400
Par motor máximo en Nm a 1/min 250/1500-2500
Nº de cilindros/ cilindrada en cm3
4/1598
Combustible Gas-oil según DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl (índice de cetano) = Medida del poder de combustión del gasóleo
Rendimientos ManualAutomático
Velocidad máxima en km/h 183 183
Aceleración 0-80 km/h en seg 8,2 8,1
Aceleración 0-100 km/h en seg 12,4 12,6
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

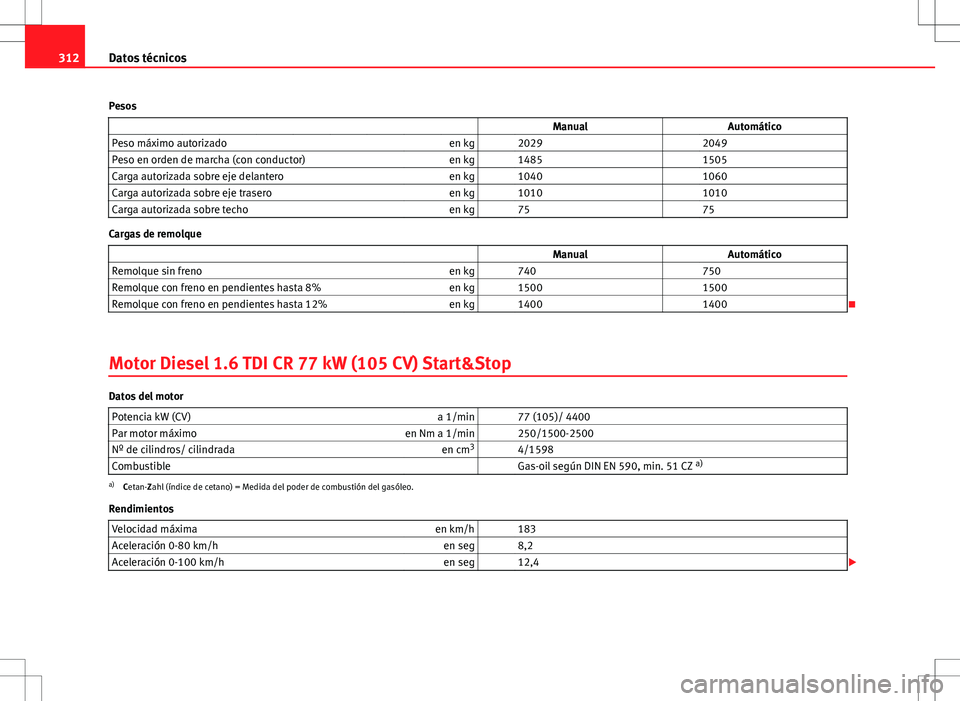

Page 314 of 329

312Datos técnicos
Pesos Manual Automático
Peso máximo autorizado en kg 2029 2049
Peso en orden de marcha (con conductor) en kg 1485 1505
Carga autorizada sobre eje delantero en kg 1040 1060
Carga autorizada sobre eje trasero en kg 1010 1010
Carga autorizada sobre techo en kg 75 75
Cargas de remolque
ManualAutomático
Remolque sin freno en kg 740 750
Remolque con freno en pendientes hasta 8% en kg 1500 1500
Remolque con freno en pendientes hasta 12% en kg 1400 1400
Motor Diesel 1.6 TDI CR 77 kW (105 CV) Start&Stop
Datos del motor Potencia kW (CV) a 1/min 77 (105)/ 4400
Par motor máximo en Nm a 1/min 250/1500-2500
Nº de cilindros/ cilindrada en cm3
4/1598
Combustible Gas-oil según DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl (índice de cetano) = Medida del poder de combustión del gasóleo.
Rendimientos Velocidad máxima en km/h 183
Aceleración 0-80 km/h en seg 8,2
Aceleración 0-100 km/h en seg 12,4

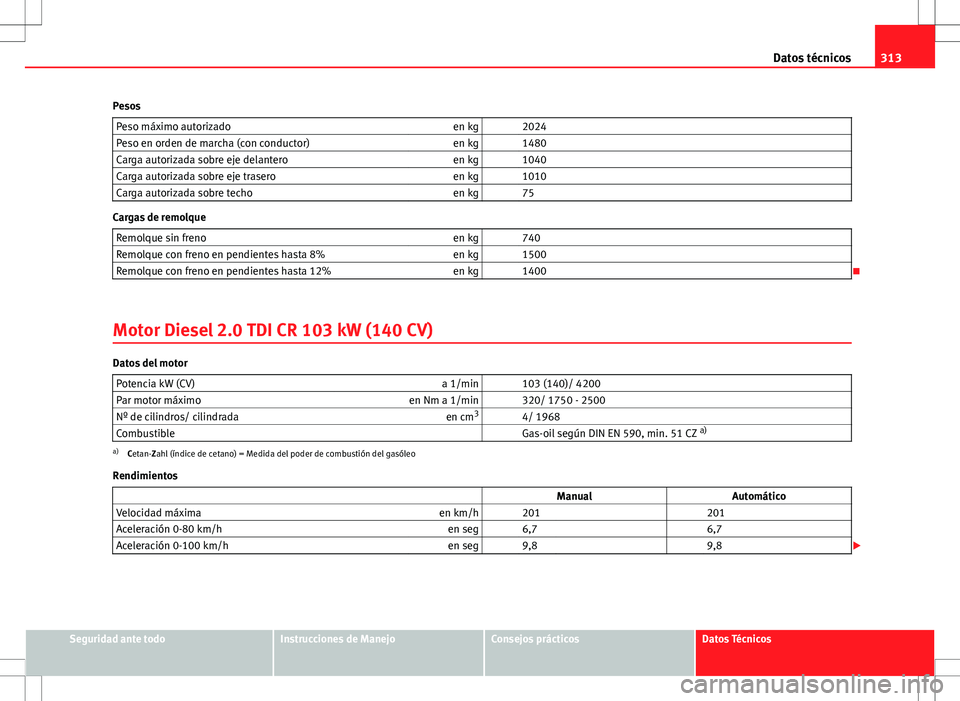

Page 315 of 329

313
Datos técnicos
Pesos Peso máximo autorizado en kg 2024
Peso en orden de marcha (con conductor) en kg 1480
Carga autorizada sobre eje delantero en kg 1040
Carga autorizada sobre eje trasero en kg 1010
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 740
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1400
Motor Diesel 2.0 TDI CR 103 kW (140 CV)
Datos del motor Potencia kW (CV) a 1/min 103 (140)/ 4200
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm3
4/ 1968
Combustible Gas-oil según DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl (índice de cetano) = Medida del poder de combustión del gasóleo
Rendimientos ManualAutomático
Velocidad máxima en km/h 201 201
Aceleración 0-80 km/h en seg 6,7 6,7
Aceleración 0-100 km/h en seg 9,8 9,8
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 316 of 329

314Datos técnicos
Pesos Manual Automático
Peso máximo autorizado en kg 2034 2049
Peso en orden de marcha (con conductor) en kg 1490 1505
Carga autorizada sobre eje delantero en kg 1070 1085
Carga autorizada sobre eje trasero en kg 1020 1020
Carga autorizada sobre techo en kg 75 75
Cargas de remolque
Manual Automático
Remolque sin freno en kg 740 750
Remolque con freno en pendientes hasta 8% en kg 1500 1500
Remolque con freno en pendientes hasta 12% en kg 1500 1500
Motor Diesel 2.0 CR 103 kW (140 CV) Tracción a las 4 ruedas
Datos del motor Potencia kW (CV) a 1/min 103 (140)/ 4200
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm3
4/ 1968
Combustible Gas-oil según DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl (índice de cetano) = Medida del poder de combustión del gasóleo
Rendimientos Velocidad máxima en km/h 198
Aceleración 0-80 km/h en seg 6,9
Aceleración 0-100 km/h en seg 10,1

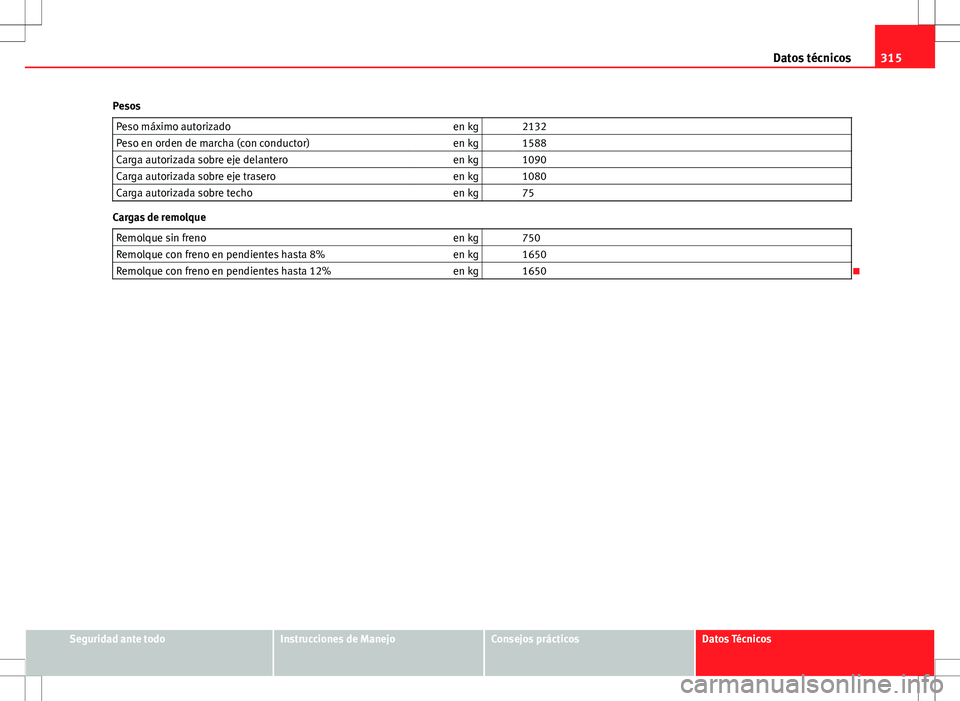

Page 317 of 329

315
Datos técnicos
Pesos Peso máximo autorizado en kg 2132
Peso en orden de marcha (con conductor) en kg 1588
Carga autorizada sobre eje delantero en kg 1090
Carga autorizada sobre eje trasero en kg 1080
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

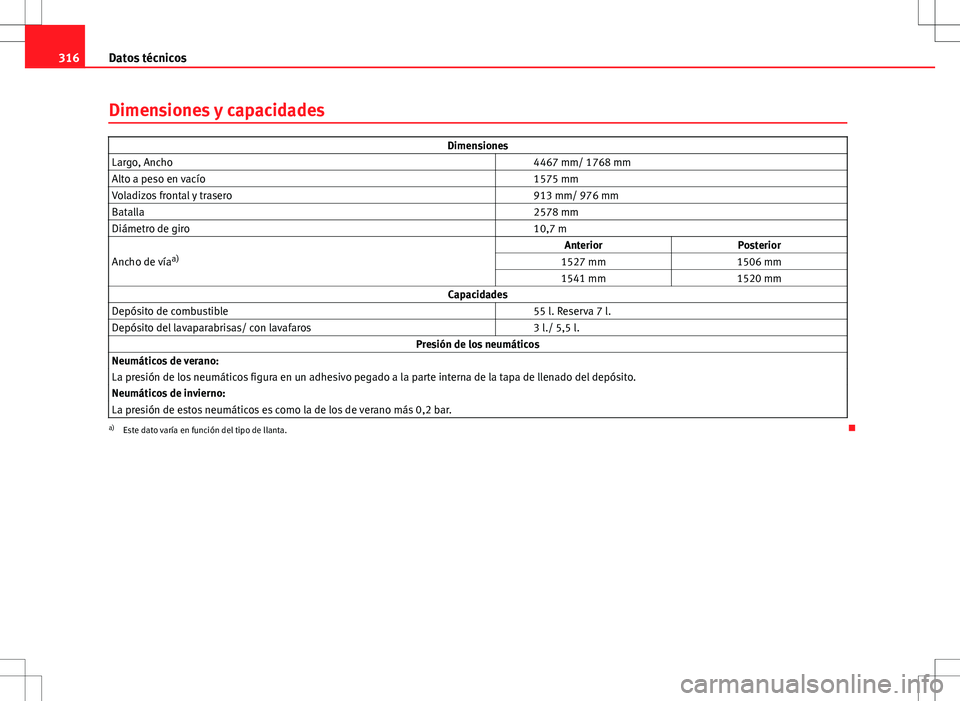

Page 318 of 329

316Datos técnicos
Dimensiones y capacidades
Dimensiones
Largo, Ancho 4467 mm/ 1768 mm
Alto a peso en vacío 1575 mm
Voladizos frontal y trasero 913 mm/ 976 mm
Batalla 2578 mm
Diámetro de giro 10,7 m
Ancho de vía a) Anterior
Posterior
1527 mm 1506 mm
1541 mm 1520 mm
Capacidades
Depósito de combustible 55 l. Reserva 7 l.
Depósito del lavaparabrisas/ con lavafaros 3 l./ 5,5 l.
Presión de los neumáticos
Neumáticos de verano:
La presión de los neumáticos figura en un adhesivo pegado a la parte interna de la tapa de llenado del depósito.
Neumáticos de invierno:
La presión de estos neumáticos es como la de los de verano más 0,2 bar.
a) Este dato varía en función del tipo de llanta.
Page 319 of 329

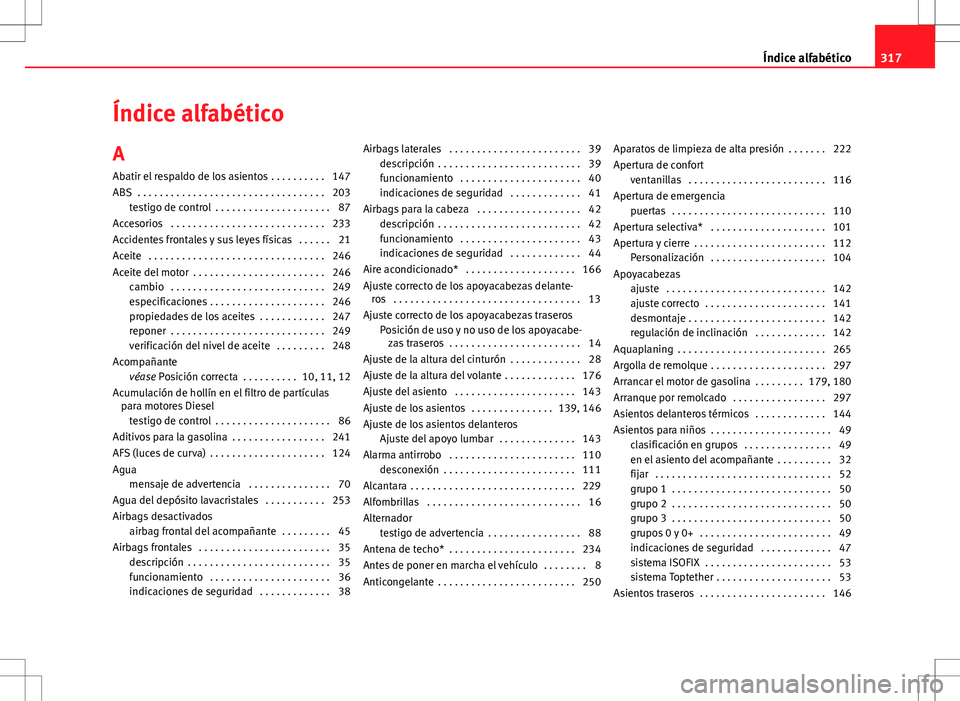

Índice alfabético
A Abatir el respaldo de los asientos . . . . . . . . . . 147
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203 testigo de control . . . . . . . . . . . . . . . . . . . . . 87
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Accidentes frontales y sus leyes físicas . . . . . . 21
Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
Aceite del motor . . . . . . . . . . . . . . . . . . . . . . . . 246 cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
especificaciones . . . . . . . . . . . . . . . . . . . . . 246
propiedades de los aceites . . . . . . . . . . . . 247
reponer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
verificación del nivel de aceite . . . . . . . . . 248
Acompañante véase Posición correcta . . . . . . . . . . 10, 11, 12
Acumulación de hollín en el filtro de partículas para motores Diesel
testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Aditivos para la gasolina . . . . . . . . . . . . . . . . . 241
AFS (luces de curva) . . . . . . . . . . . . . . . . . . . . . 124
Agua mensaje de advertencia . . . . . . . . . . . . . . . 70
Agua del depósito lavacristales . . . . . . . . . . . 253
Airbags desactivados airbag frontal del acompañante . . . . . . . . . 45
Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . 35 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 35
funcionamiento . . . . . . . . . . . . . . . . . . . . . . 36
indicaciones de seguridad . . . . . . . . . . . . . 38 Airbags laterales . . . . . . . . . . . . . . . . . . . . . . . . 39
descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 39
funcionamiento . . . . . . . . . . . . . . . . . . . . . . 40
indicaciones de seguridad . . . . . . . . . . . . . 41
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . 42 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 42
funcionamiento . . . . . . . . . . . . . . . . . . . . . . 43
indicaciones de seguridad . . . . . . . . . . . . . 44
Aire acondicionado* . . . . . . . . . . . . . . . . . . . . 166
Ajuste correcto de los apoyacabezas delante- ros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ajuste correcto de los apoyacabezas traseros Posición de uso y no uso de los apoyacabe-zas traseros . . . . . . . . . . . . . . . . . . . . . . . . 14
Ajuste de la altura del cinturón . . . . . . . . . . . . . 28
Ajuste de la altura del volante . . . . . . . . . . . . . 176
Ajuste del asiento . . . . . . . . . . . . . . . . . . . . . . 143
Ajuste de los asientos . . . . . . . . . . . . . . . 139, 146
Ajuste de los asientos delanteros Ajuste del apoyo lumbar . . . . . . . . . . . . . . 143
Alarma antirrobo . . . . . . . . . . . . . . . . . . . . . . . 110 desconexión . . . . . . . . . . . . . . . . . . . . . . . . 111
Alcantara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Alfombrillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Alternador testigo de advertencia . . . . . . . . . . . . . . . . . 88
Antena de techo* . . . . . . . . . . . . . . . . . . . . . . . 234
Antes de poner en marcha el vehículo . . . . . . . . 8
Anticongelante . . . . . . . . . . . . . . . . . . . . . . . . . 250 Aparatos de limpieza de alta presión . . . . . . . 222
Apertura de confort
ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . 116
Apertura de emergencia puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Apertura selectiva* . . . . . . . . . . . . . . . . . . . . . 101
Apertura y cierre . . . . . . . . . . . . . . . . . . . . . . . . 112 Personalización . . . . . . . . . . . . . . . . . . . . . 104
Apoyacabezas ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
ajuste correcto . . . . . . . . . . . . . . . . . . . . . . 141
desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . 142
regulación de inclinación . . . . . . . . . . . . . 142
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 265
Argolla de remolque . . . . . . . . . . . . . . . . . . . . . 297
Arrancar el motor de gasolina . . . . . . . . . 179, 180
Arranque por remolcado . . . . . . . . . . . . . . . . . 297
Asientos delanteros térmicos . . . . . . . . . . . . . 144
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . 49 clasificación en grupos . . . . . . . . . . . . . . . . 49
en el asiento del acompañante . . . . . . . . . . 32
fijar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
grupo 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
grupo 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
grupo 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
grupos 0 y 0+ . . . . . . . . . . . . . . . . . . . . . . . . 49
indicaciones de seguridad . . . . . . . . . . . . . 47
sistema ISOFIX . . . . . . . . . . . . . . . . . . . . . . . 53
sistema Toptether . . . . . . . . . . . . . . . . . . . . . 53
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . 146
317

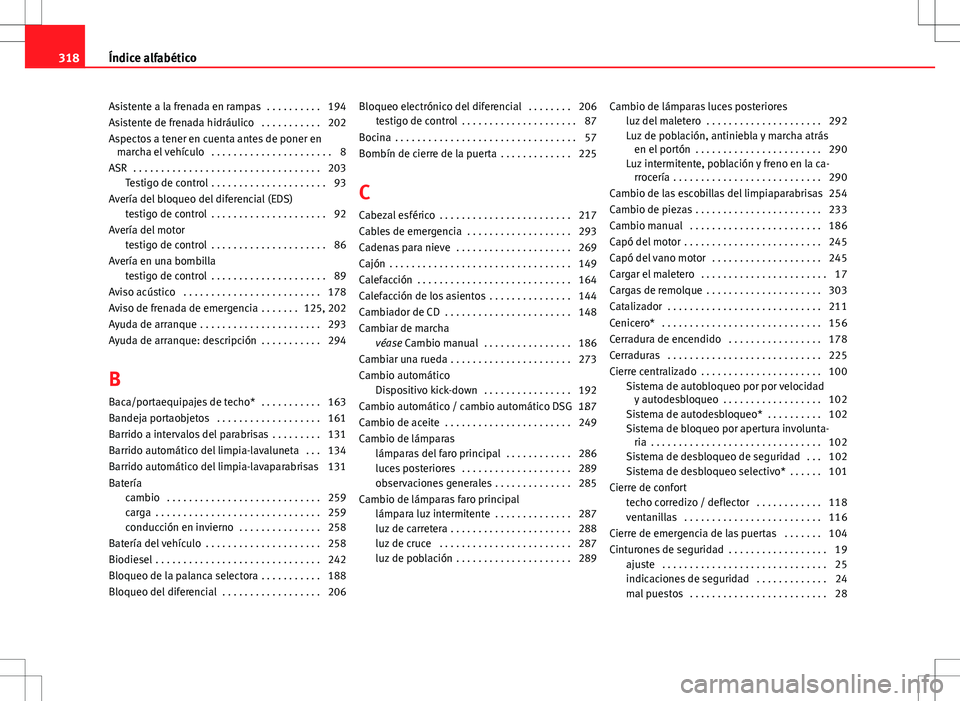

Índice alfabético
Page 320 of 329

Asistente a la frenada en rampas . . . . . . . . . . 194
Asistente de frenada hidráulico . . . . . . . . . . . 202
Aspectos a tener en cuenta antes de poner enmarcha el vehículo . . . . . . . . . . . . . . . . . . . . . . 8
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203 Testigo de control . . . . . . . . . . . . . . . . . . . . . 93
Avería del bloqueo del diferencial (EDS) testigo de control . . . . . . . . . . . . . . . . . . . . . 92
Avería del motor testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Avería en una bombilla testigo de control . . . . . . . . . . . . . . . . . . . . . 89
Aviso acústico . . . . . . . . . . . . . . . . . . . . . . . . . 178
Aviso de frenada de emergencia . . . . . . . 125, 202
Ayuda de arranque . . . . . . . . . . . . . . . . . . . . . . 293
Ayuda de arranque: descripción . . . . . . . . . . . 294
B
Baca/portaequipajes de techo* . . . . . . . . . . . 163
Bandeja portaobjetos . . . . . . . . . . . . . . . . . . . 161
Barrido a intervalos del parabrisas . . . . . . . . . 131
Barrido automático del limpia-lavaluneta . . . 134
Barrido automático del limpia-lavaparabrisas 131
Batería cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259
carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259
conducción en invierno . . . . . . . . . . . . . . . 258
Batería del vehículo . . . . . . . . . . . . . . . . . . . . . 258
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Bloqueo de la palanca selectora . . . . . . . . . . . 188
Bloqueo del diferencial . . . . . . . . . . . . . . . . . . 206 Bloqueo electrónico del diferencial . . . . . . . . 206
testigo de control . . . . . . . . . . . . . . . . . . . . . 87
Bocina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Bombín de cierre de la puerta . . . . . . . . . . . . . 225
C
Cabezal esférico . . . . . . . . . . . . . . . . . . . . . . . . 217
Cables de emergencia . . . . . . . . . . . . . . . . . . . 293
Cadenas para nieve . . . . . . . . . . . . . . . . . . . . . 269
Cajón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Calefacción de los asientos . . . . . . . . . . . . . . . 144
Cambiador de CD . . . . . . . . . . . . . . . . . . . . . . . 148
Cambiar de marcha véase Cambio manual . . . . . . . . . . . . . . . . 186
Cambiar una rueda . . . . . . . . . . . . . . . . . . . . . . 273
Cambio automático Dispositivo kick-down . . . . . . . . . . . . . . . . 192
Cambio automático / cambio automático DSG . .187
Cambio de aceite . . . . . . . . . . . . . . . . . . . . . . . 249
Cambio de lámparas lámparas del faro principal . . . . . . . . . . . . 286
luces posteriores . . . . . . . . . . . . . . . . . . . . 289
observaciones generales . . . . . . . . . . . . . . 285
Cambio de lámparas faro principal lámpara luz intermitente . . . . . . . . . . . . . . 287
luz de carretera . . . . . . . . . . . . . . . . . . . . . . 288
luz de cruce . . . . . . . . . . . . . . . . . . . . . . . . 287
luz de población . . . . . . . . . . . . . . . . . . . . . 289 Cambio de lámparas luces posteriores
luz del maletero . . . . . . . . . . . . . . . . . . . . . 292
Luz de población, antiniebla y marcha atrásen el portón . . . . . . . . . . . . . . . . . . . . . . . 290
Luz intermitente, población y freno en la ca- rrocería . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
Cambio de las escobillas del limpiaparabrisas . .254
Cambio de piezas . . . . . . . . . . . . . . . . . . . . . . . 233
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . 186
Capó del motor . . . . . . . . . . . . . . . . . . . . . . . . . 245
Capó del vano motor . . . . . . . . . . . . . . . . . . . . 245
Cargar el maletero . . . . . . . . . . . . . . . . . . . . . . . 17
Cargas de remolque . . . . . . . . . . . . . . . . . . . . . 303
Catalizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Cenicero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Cerradura de encendido . . . . . . . . . . . . . . . . . 178
Cerraduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . 100 Sistema de autobloqueo por por velocidady autodesbloqueo . . . . . . . . . . . . . . . . . . 102
Sistema de autodesbloqueo* . . . . . . . . . . 102
Sistema de bloqueo por apertura involunta- ria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Sistema de desbloqueo de seguridad . . . 102
Sistema de desbloqueo selectivo* . . . . . . 101
Cierre de confort techo corredizo / deflector . . . . . . . . . . . . 118
ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . 116
Cierre de emergencia de las puertas . . . . . . . 104
Cinturones de seguridad . . . . . . . . . . . . . . . . . . 19 ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
indicaciones de seguridad . . . . . . . . . . . . . 24
mal puestos . . . . . . . . . . . . . . . . . . . . . . . . . 28
318 Índice alfabético
