Page 21 of 313
Temeller
Arkalığın eğilmesi: el çarkını döndürün.
››› Ön koltukların ayarlanması al-
tında bkz. Sayfa 147 Baş desteklerinin ayarlanması
Şek. 14
Ön koltuk: baş desteği ayarı. ●
Baş desteğini yükseltmek veya alçaltmak
için düğmeye 1 basın ve istenen konuma
kilitlenene kadar yukarı veya aşağı hareket
ettirin.
››› Baş desteklerinin ayarlanması
altında bkz. Sayfa 147
››› Sayfa 76, ››› Sayfa 147 3
Emniyet kemerinin ayarlanması
Şek. 15
Emniyet kemeri tokasının yerleştiril-
mesi ve çıkarılması. Şek. 16
Doğru emniyet kemeri ve baş des-
teği konumları, önden ve yandan görünüşü. Emniyet kemerini omuz çevrenize göre
ayarlamak için, koltukların yüksekliğini
ayarlayın.
Emniyet kemerinin omuz kısmı, omzun
üzerinde merkezlenmiş olmalı, asla boynun
üzerinde merkezlenmemelidir. Emniyet ke-
meri düz olarak uzanmalı ve vücudun üst
kısmına rahatça oturmalıdır
.
Emniyet kemerinin kucak kısmı leğen ke-
miğini sarmalıdır
, asla karnın ortasından
geçmemelidir. Emniyet kemeri kalçanın
üzerinde düz ve rahat durmalıdır.
››› Sayfa 79
››› Sayfa 81 19

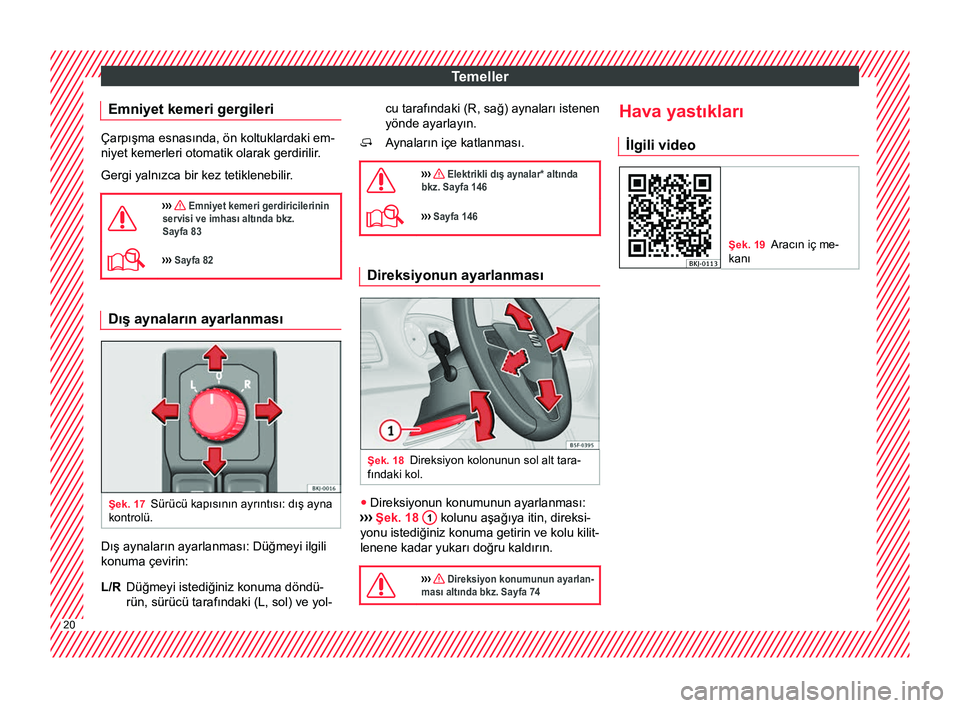

Page 22 of 313
Temeller
Emniyet kemeri gergileri Çarpışma esnasında, ön koltuklardaki em-
niyet kemerleri otomatik olarak gerdirilir.
Gergi yalnızca bir kez tetiklenebilir.
››› Emniyet kemeri gerdiricilerinin
servisi ve imhası altında bkz.
Sayfa 83
››› Sayfa 82 Dış aynaların ayarlanması
Şek. 17
Sürücü kapısının ayrıntısı: dış ayna
kontrolü. Dış aynaların ayarlanması: Düğmeyi ilgili
konuma çevirin:
Düğmeyi istediğiniz konuma döndü-
rün, sürücü tarafındaki (L, sol) ve yol-
L/R cu tarafındaki (R, sağ) aynaları istenen
yönde ayarlayın.
Aynaların içe katlanması.
››› Elektrikli dış aynalar* altında
bkz. Sayfa 146
››› Sayfa 146 Direksiyonun ayarlanması
Şek. 18
Direksiyon kolonunun sol alt tara-
fındaki kol. ●
Direksiyonun konumunun ayarlanması:
›› ›
Şek. 18 1 kolunu aşağıya itin, direksi-
yonu istediğiniz konuma getirin ve kolu kilit-
lenene kadar yukarı doğru kaldırın.
››› Direksiyon konumunun ayarlan-
ması altında bkz. Sayfa 74
Hava yastıkları
İlgili video Şek. 19
Aracın iç me-
kanı 20

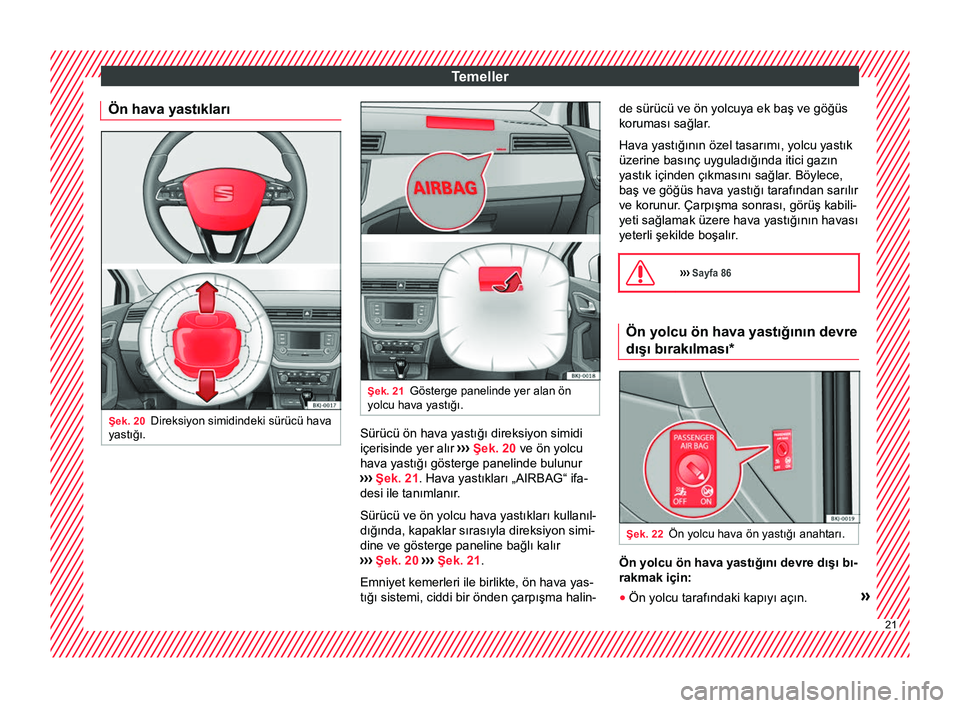

Page 23 of 313
Temeller
Ön hava yastıkları Şek. 20
Direksiyon simidindeki sürücü hava
yastığı. Şek. 21
Gösterge panelinde yer alan ön
yolcu hava yastığı. Sürücü ön hava yastığı direksiyon simidi
içerisinde yer alır
›››
Şek. 20 ve ön yolcu
hava yastığı gösterge panelinde bulunur
››› Şek. 21. Hava yastıkları „AIRBAG“ ifa-
desi ile tanımlanır.
Sürücü ve ön yolcu hava yastıkları kullanıl-
dığında, kapaklar sırasıyla direksiyon simi-
dine ve gösterge paneline bağlı kalır
››› Şek. 20 ››› Şek. 21 .
Emniyet kemerleri ile birlikte, ön hava yas-
tığı sistemi, ciddi bir önden çarpışma halin- de sürücü ve ön yolcuya ek baş ve göğüs
koruması sağlar.
Hava yastığının özel tasarımı, yolcu yastık
üzerine basınç uyguladığında itici gazın
yastık içinden çıkmasını sağlar. Böylece,
baş ve göğüs hava yastığı tarafından sarılır
ve korunur
. Çarpışma sonrası, görüş kabili-
yeti sağlamak üzere hava yastığının havası
yeterli şekilde boşalır.
››› Sayfa 86 Ön yolcu ön hava yastığının devre
dışı bırakılması*
Şek. 22
Ön yolcu hava ön yastığı anahtarı. Ön yolcu ön hava yastığını devre dışı bı-
rakmak için:
● Ön yolcu tarafındaki kapıyı açın. » 21
Page 24 of 313
Temeller
● Devre dışı bırakma anahtarındaki yuvaya
anahtarı ağzını yerleşirin.
● Anahtar ağzı uzunluğunun yaklaşık ¾'ü
yerleşecektir (maksimum).
● Anahtar ağzını döndürün, konumunu 'a
getirin. Anahtarı zorlamayın. Zorluk yaşı-
yorsanız, anahtarın gideceği yere kadar
ilerleyerek yerleştiğinden emin olun.
● Son olarak, gösterge panelinde
işaret eden kontrol lambasını
kontrol edin, aşağıdaki belirecektir: .
››› Ön hava yastığının devre dışı
bırakılması* altında bkz. Sayfa 88
››› Sayfa 88 Yan hava yastıkları*
Şek. 23
Sürücü koltuğundaki yan hava yas-
tığı. Şek. 24
Aracın sol tarafında tamamen şişen
yan hava yastıkları gösterimi. Yan hava yastıkları sürücü koltuğunun ve
ön yolcu koltuğunun koltuk arkalıklarında
bulunur
›››
Şek. 23 . Yerleri koltuk arka-
lığının üst kısmındaki „AIRBAG“ (HAVA
YASTIĞI) yazısıyla belirtilmiştir.
Emniyet kemerleri ile birlikte yan hava yas-
tığı sistemi ciddi bir yan çarpışma esnasın-
da üst gövdeye ilave bir koruma sağlar.
Bir yandan çarpışma durumunda, yan hava
yastıkları yolcuların yaralanma riskini azal-
tır. Bir çarpışma halinde yolcuları koruma
işlevine ek olarak yandan çarpışma halinde
ön ve arka dış emniyet kemerleri ayrıca
yolcuları tutar; bu şekilde bu hava yastıkları
maksimum koruma sağlar.
››› Yan hava yastıkları* altında bkz.
Sayfa 86 Baş koruma hava yastıkları*
Şek. 25
Baş koruma hava yastığının yeri ve
açılma alanı. İç mekanın her iki tarafında, kapıların yuka-
rısında bir baş hava yastığı vardır
›››
Şek.
25. Hava yastıkları „AIRBAG“ ifadesi ile ta-
nımlanır.
Kırmızı çerçeveli alan, açıldığında baş ko-
ruma hava yastığı ile örtülür ››› Şek. 25
(açılma alanı). Bu nedenle bu alana kesin-
likle herhangi bir nesne yerleştirilmemeli
veya monte edilmemelidir ››› Perde ha-
va yastığı* altında bkz. Sayfa 87.
Bir yan çarpışma durumunda, aracın darbe
gördüğü taraftaki perde hava yastığı tetikle-
nir.
Baş koruma hava yastıkları darbeye maruz
kalan ön ve arka yan koltuklardaki yolcula-
rın yaralanma riskini azaltır .22

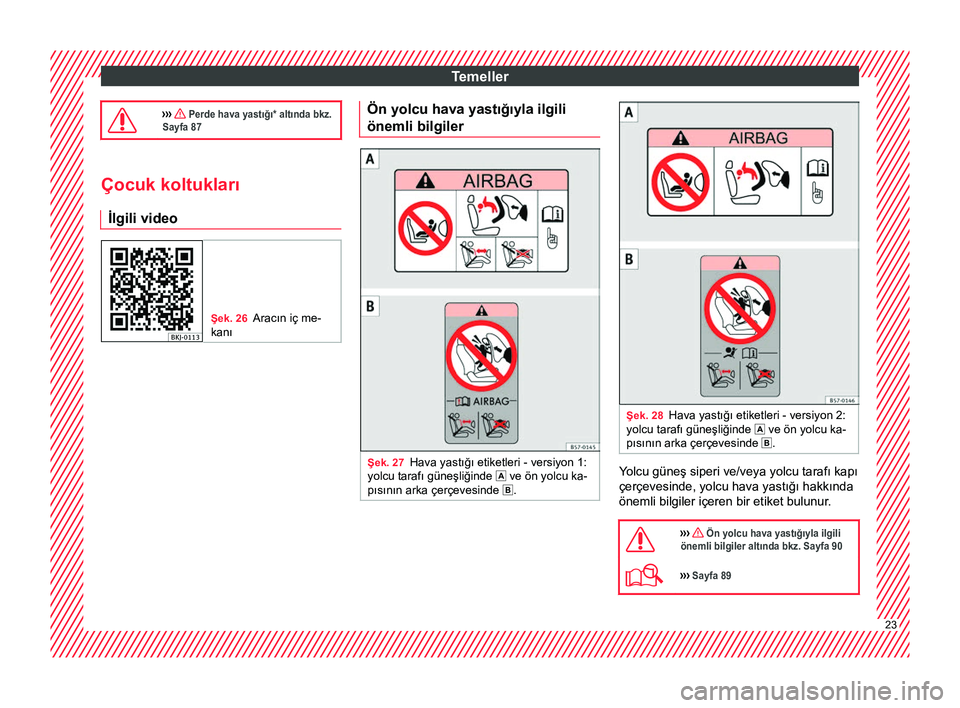

Page 25 of 313
Temeller
››› Perde hava yastığı* altında bkz.
Sayfa 87 Çocuk koltukları
İlgili video Şek. 26
Aracın iç me-
kanı Ön yolcu hava yastığıyla ilgili
önemli bilgiler
Şek. 27
Hava yastığı etiketleri - versiyon 1:
yolcu tarafı güneşliğinde ve ön yolcu ka-
pısının arka çerçevesinde . Şek. 28
Hava yastığı etiketleri - versiyon 2:
yolcu tarafı güneşliğinde ve ön yolcu ka-
pısının arka çerçevesinde . Yolcu güneş siperi ve/veya yolcu tarafı kapı
çerçevesinde, yolcu hava yastığı hakkında
önemli bilgiler içeren bir etiket bulunur.
››› Ön yolcu hava yastığıyla ilgili
önemli bilgiler altında bkz. Sayfa 90
››› Sayfa 89 23

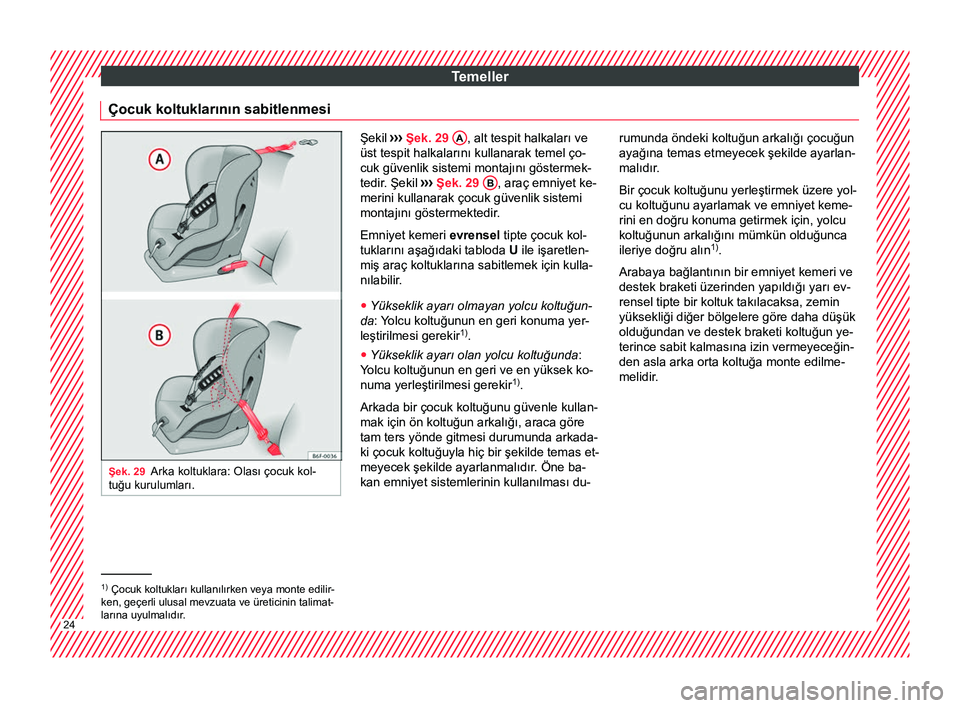

Page 26 of 313
Temeller
Çocuk koltuklarının sabitlenmesi Şek. 29
Arka koltuklara: Olası çocuk kol-
tuğu kurulumları. Şekil
››› Şek. 29 A , alt tespit halkaları ve
üst tespit halkalarını kullanarak temel ço-
cuk güvenlik sistemi montajını göstermek-
tedir. Şekil ››
› Şek. 29 B , araç emniyet ke-
merini kullanarak çocuk güvenlik sistemi
montajını göstermektedir.
Emniyet kemeri evrensel tipte çocuk kol-
tuklarını aşağıdaki tabloda U
ile işaretlen-
miş araç koltuklarına sabitlemek için kulla-
nılabilir.
● Yükseklik ayarı olmayan yolcu koltuğun-
da: Yolcu koltuğunun en geri konuma yer-
leştirilmesi gerekir 1)
.
● Yükseklik ayarı olan yolcu koltuğunda :
Y
olcu koltuğunun en geri ve en yüksek ko-
numa yerleştirilmesi gerekir 1)
.
Arkada bir çocuk koltuğunu güvenle kullan-
mak için ön koltuğun arkalığı, araca göre
tam ters yönde gitmesi durumunda arkada-
ki çocuk koltuğuyla hiç bir şekilde temas et-
meyecek şekilde ayarlanmalıdır. Öne ba-
kan emniyet sistemlerinin kullanılması du- rumunda öndeki koltuğun arkalığı çocuğun
ayağına temas etmeyecek şekilde ayarlan-
malıdır
.
Bir çocuk koltuğunu yerleştirmek üzere yol-
cu koltuğunu ayarlamak ve emniyet keme-
rini en doğru konuma getirmek için, yolcu
koltuğunun arkalığını mümkün olduğunca
ileriye doğru alın 1)
.
Arabaya bağlantının bir emniyet kemeri ve
destek braketi üzerinden yapıldığı yarı ev-
rensel tipte bir koltuk takılacaksa, zemin
yüksekliği diğer bölgelere göre daha düşük
olduğundan ve destek braketi koltuğun ye-
terince sabit kalmasına izin vermeyeceğin-
den asla arka orta koltuğa monte edilme-
melidir
. 1)
Çocuk koltukları kullanılırken veya monte edilir-
ken, geçerli ulusal mevzuata ve üreticinin talimat-
larına uyulmalıdır. 24

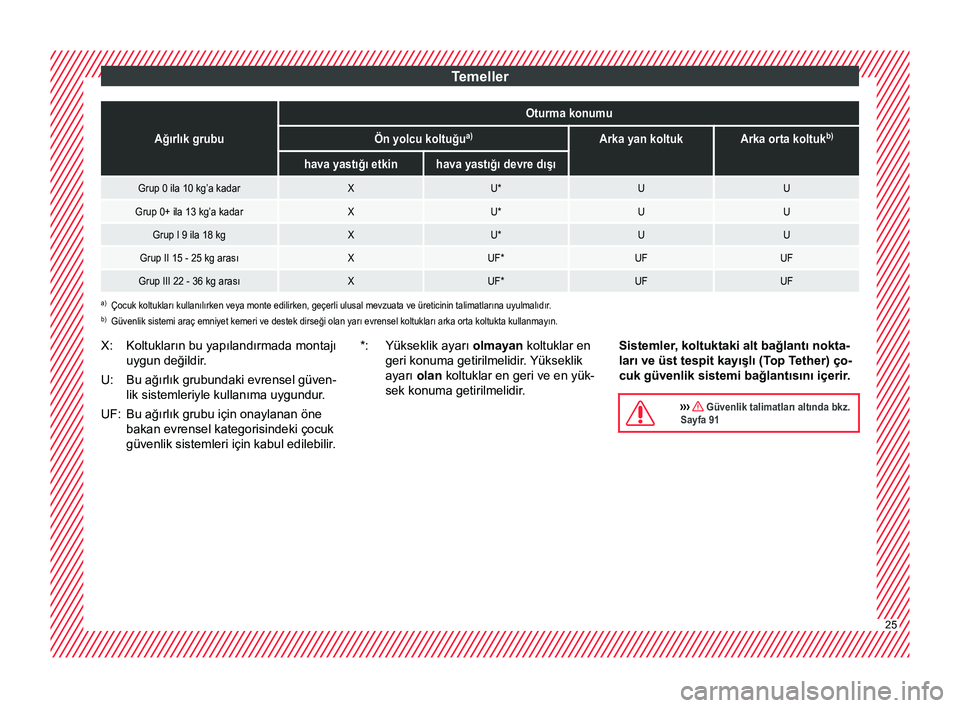

Page 27 of 313
TemellerAğırlık grubu
Oturma konumu
Ön yolcu koltuğu
a)Arka yan koltukArka orta koltukb)
hava yastığı etkinhava yastığı devre dışı
Grup 0 ila 10 kg’a kadarXU*UU
Grup 0+ ila 13 kg’a kadarXU*UU
Grup I 9 ila 18 kgXU*UU
Grup II 15 - 25 kg arasıXUF*UFUF
Grup III 22 - 36 kg arasıXUF*UFUF
a)
Çocuk koltukları kullanılırken veya monte edilirken, geçerli ulusal mevzuata ve üreticinin talimatlarına uyulmalıdır .
b) Güvenlik sistemi araç emniyet kemeri ve destek dirseği olan yarı evrensel koltukları arka orta koltukta kullanmayın.
Koltukların bu yapılandırmada montajı
uygun değildir.
Bu ağırlık grubundaki evrensel güven-
lik sistemleriyle kullanıma uygundur.
Bu ağırlık grubu için onaylanan öne
bakan evrensel kategorisindeki çocuk
güvenlik sistemleri için kabul edilebilir.
X:
U:
UF:
Yükseklik ayarı olmayan koltuklar en
geri konuma getirilmelidir. Yükseklik
ayarı
olan koltuklar en geri ve en yük-
sek konuma getirilmelidir.
*:
Sistemler, koltuktaki alt bağlantı nokta-
ları ve üst tespit kayışlı (Top Tether) ço-
cuk güvenlik sistemi bağlantısını içerir
.
››› Güvenlik talimatları altında bkz.
Sayfa 91 25
Page 28 of 313
Temeller
ISOFIX/iSize sistemi ve Top Tether sistemi ile çocuk koltuklarının sabitlenmesi* Şek. 30
ISOFIX/iSize sabitleme halkaları. Şek. 31
Arka koltuğun arka kısmındaki Top
Tether halkalarının konumu. „ISOFIX“ ve Top Tether* sistemli çocuk kol-
tukları arka dış koltuklara hızlı, kolay ve gü-
venli şekilde sabitlenebilir.
Her bir arka koltukta iki
„ISOFIX
“ tespit hal-
kası bulunur. Bazı araçlarda, halkalar kol-
tuk çerçevesine, diğerlerinde arka zemine
bağlıdır. „ISOFIX“ halkaları arka koltuk ar- kalıkları ile koltuk minderi arasında bulunur
››› Şek. 30. Top Tether* halkaları, arka kol-
tuk arkalıklarının arkasında bulunur (koltuk
arkalıklarının arkasında veya bagaj bölme-
sinde) ››› Şek. 31 . Araçtaki "ISOFIX" sistemlerinin uyumlu-
luğunu anlamak için aşağıdaki tabloya ba-
kın.
İzin verilen gövde yüksekliği veya
A – F bo-
yutları ile ilgili bilgi " evrensel" veya "yarı
evrensel
" onay ile çocuk koltuklarındaki
etikette gösterilmektedir.
Ağırlık grubuBoyut sınıfıElektrik donanı- mı
Araçtaki Isofix konumları
Ön yolcu koltuğu
Arka yan koltukArka orta koltukhava yastığı etkinhava yastığı devre dışı
Bebek taşıyıcıFISO/L1XXXX
GISO/L2XXXX
Grup 0 ila 10 kg’a kadarEISO/R1XXILX26

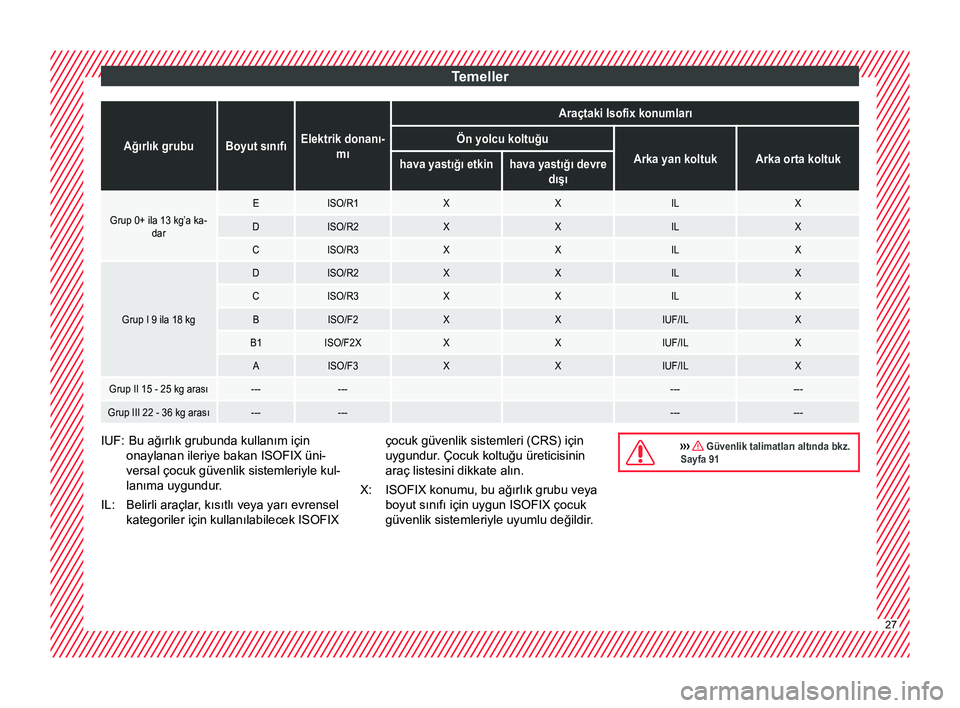

Page 29 of 313
TemellerAğırlık grubuBoyut sınıfıElektrik donanı-
mı
Araçtaki Isofix konumları
Ön yolcu koltuğu
Arka yan koltukArka orta koltukhava yastığı etkinhava yastığı devre dışı
Grup 0+ ila 13 kg’a ka- darEISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Grup I 9 ila 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Grup II 15 - 25 kg arası------ ------
Grup III 22 - 36 kg arası------ ------ Bu ağırlık grubunda kullanım için
onaylanan ileriye bakan ISOFIX üni-
versal çocuk güvenlik sistemleriyle kul-
lanıma uygundur.
Belirli araçlar , kısıtlı veya yarı evrensel
kategoriler için kullanılabilecek ISOFIX
IUF:
IL:
çocuk güvenlik sistemleri (CRS) için
uygundur
. Çocuk koltuğu üreticisinin
araç listesini dikkate alın.
ISOFIX konumu, bu ağırlık grubu veya
boyut sınıfı için uygun ISOFIX çocuk
güvenlik sistemleriyle uyumlu değildir.
X: ››› Güvenlik talimatları altında bkz.
Sayfa 91 27

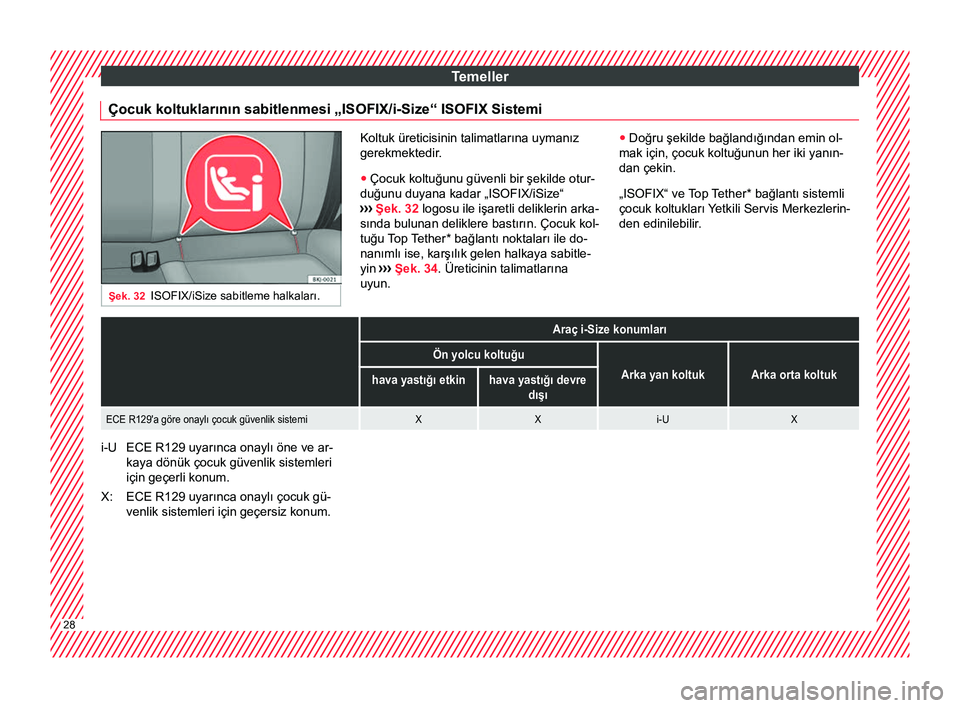

Page 30 of 313
Temeller
Çocuk koltuklarının sabitlenmesi „ISOFIX/i-Size“ ISOFIX Sistemi Şek. 32
ISOFIX/iSize sabitleme halkaları. Koltuk üreticisinin talimatlarına uymanız
gerekmektedir.
● Çocuk koltuğunu güvenli bir şekilde otur-
duğunu duyana kadar „ISOFIX/iSize“
›
›› Şek. 32 logosu ile işaretli deliklerin arka-
sında bulunan deliklere bastırın. Çocuk kol-
tuğu Top Tether* bağlantı noktaları ile do-
nanımlı ise, karşılık gelen halkaya sabitle-
yin ››› Şek. 34. Üreticinin talimatlarına
uyun. ●
Doğru şekilde bağlandığından emin ol-
mak için, çocuk koltuğunun her iki yanın-
dan çekin.
„ISOFIX“ ve Top T
ether* bağlantı sistemli
çocuk koltukları Yetkili Servis Merkezlerin-
den edinilebilir.
Araç i-Size konumları
Ön yolcu koltuğu
Arka yan koltukArka orta koltukhava yastığı etkinhava yastığı devre dışı
ECE R129'a göre onaylı çocuk güvenlik sistemiXXi-UX ECE R129 uyarınca onaylı öne ve ar-
kaya dönük çocuk güvenlik sistemleri
için geçerli konum.
ECE R129 uyarınca onaylı çocuk gü-
venlik sistemleri için geçersiz konum.
i-U
X:
28
