Seat Arona 2017 Manual del propietario (in Spanish)

Ruedas
ATENCIÓN
El montaje incorrecto de los tornillos de rue-
da p uede d
ar lugar a que se desprenda la rue-
da durante la marcha y a sufrir un accidente.
● Los tornillos de rueda deberán estar lim-
pios
y poderse enroscar con facilidad. No se
deberán engrasar ni aceitar nunca.
● Utilice únicamente los tornillos de rueda
que corre
sponden a cada llanta.
● Si aprieta los tornillos con un par menor al
pres
crito, pueden salirse las ruedas durante
la marcha, con el consiguiente peligro de ac-
cidente. Por el contrario, un par de apriete ex-
cesivo puede dañar los tornillos o la rosca. CUIDADO
El par de apriete prescrito para los tornillos
de la s

llantas de acero y de aleación ligera es
de 120 Nm. Indicador de control de los neumáti-
c
o

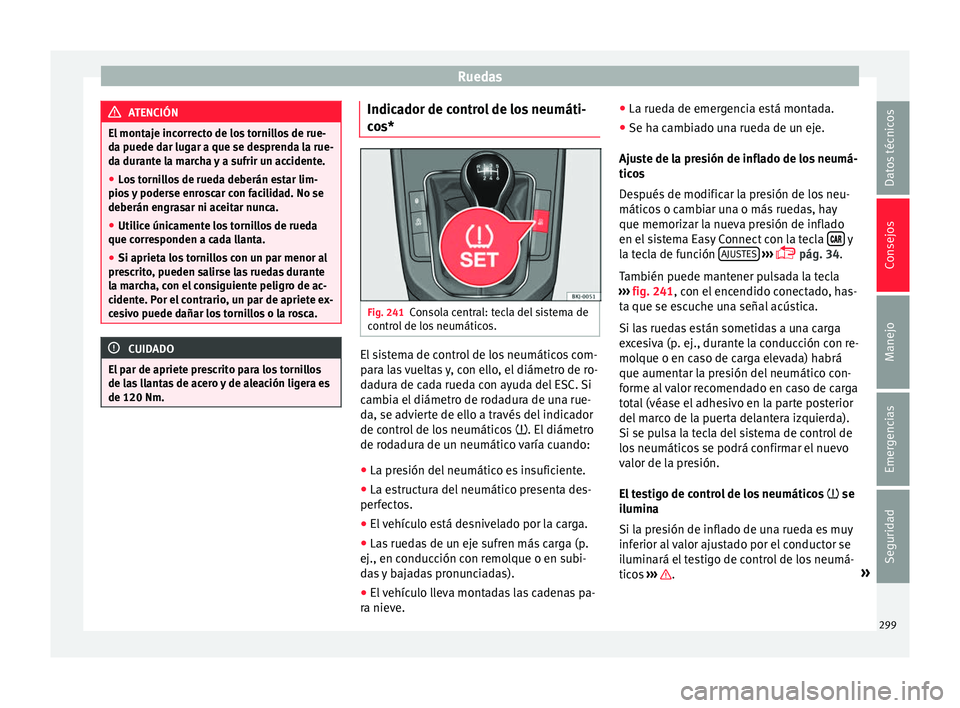

s* Fig. 241
Consola central: tecla del sistema de
c ontr
o

l de los neumáticos. El sistema de control de los neumáticos com-
p
ar
a l

as vueltas y, con ello, el diámetro de ro-
dadura de cada rueda con ayuda del ESC. Si
cambia el diámetro de rodadura de una rue-
da, se advierte de ello a través del indicador
de control de los neumáticos . El diámetro
de rodadura de un neumático varía cuando:
● La presión del neumático es insuficiente.
● La estructura del neumático presenta des-
perfect
os.
● El vehículo está desnivelado por la carga.
● Las ruedas de un eje sufren más carga (p.
ej., en conducc
ión con remolque o en subi-
das y bajadas pronunciadas).
● El vehículo lleva montadas las cadenas pa-
ra nieve. ●
La rued
a de emerg

encia está montada.
● Se ha cambiado una rueda de un eje.
Ajust
e de la presión de inflado de los neumá-
ticos
Después de modificar la presión de los neu-
máticos o cambiar una o más ruedas, hay
que memorizar la nueva presión de inflado
en el sistema Easy Connect con la tecla  y
l a t
ec

la de función AJUSTES
› ››
 pág. 34
.
T
ambién puede mantener pulsada la tecla
››› fig. 241, con el encendido conectado, has-
ta que se escuche una señal acústica.
Si las ruedas están sometidas a una carga
excesiva (p. ej., durante la conducción con re-
molque o en caso de carga elevada) habrá
que aumentar la presión del neumático con-
forme al valor recomendado en caso de carga
total (véase el adhesivo en la parte posterior
del marco de la puerta delantera izquierda).
Si se pulsa la tecla del sistema de control de
los neumáticos se podrá confirmar el nuevo
valor de la presión.
El testigo de control de los neumáticos  se
ilumina
Si la presión de inflado de una rueda es muy
inferior al valor ajustado por el conductor se
iluminará el testigo de control de los neumá-
ticos ››› .
»
299
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

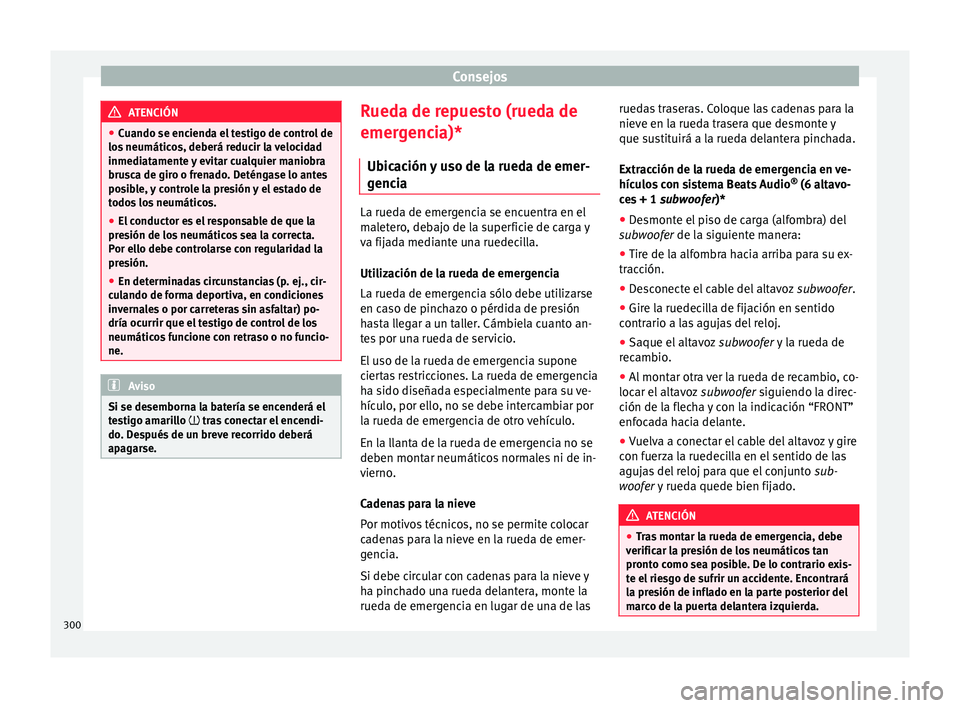

ATENCIÓN
● Cuando se enc iend
a el testigo de control de
los neumáticos, deberá reducir la velocidad
inmediatamente y evitar cualquier maniobra
brusca de giro o frenado. Deténgase lo antes
posible, y controle la presión y el estado de
todos los neumáticos.
● El conductor es el responsable de que la
pres
ión de los neumáticos sea la correcta.
Por ello debe controlarse con regularidad la
presión.
● En determinadas circunstancias (p. ej., cir-
cul
ando de forma deportiva, en condiciones
invernales o por carreteras sin asfaltar) po-
dría ocurrir que el testigo de control de los
neumáticos funcione con retraso o no funcio-
ne. Aviso
Si se desemborna la batería se encenderá el
te s

tigo amarillo  tras conectar el encendi-
do. Después de un breve recorrido deberá
apagarse. Rueda de repuesto (rueda de
emer
g
enc

ia)*
Ubicación y uso de la rueda de emer-
gencia La rueda de emergencia se encuentra en el
mal
et

ero, debajo de la superficie de carga y
va fijada mediante una ruedecilla.
Utilización de la rueda de emergencia
La rueda de emergencia sólo debe utilizarse
en caso de pinchazo o pérdida de presión
hasta llegar a un taller. Cámbiela cuanto an-
tes por una rueda de servicio.
El uso de la rueda de emergencia supone
ciertas restricciones. La rueda de emergencia
ha sido diseñada especialmente para su ve-
hículo, por ello, no se debe intercambiar por
la rueda de emergencia de otro vehículo.
En la llanta de la rueda de emergencia no se
deben montar neumáticos normales ni de in-
vierno.
Cadenas para la nieve
Por motivos técnicos, no se permite colocar
cadenas para la nieve en la rueda de emer-
gencia.
Si debe circular con cadenas para la nieve y
ha pinchado una rueda delantera, monte la
rueda de emergencia en lugar de una de las ruedas traseras. Coloque las cadenas para la
nieve en l
a rued

a trasera que desmonte y
que sustituirá a la rueda delantera pinchada.
Extracción de la rueda de emergencia en ve-
hículos con sistema Beats Audio ®
(6 altavo-
ces + 1 subwoofer)*
● Desmonte el piso de carga (alfombra) del
subwoofer
de la siguiente manera:
● Tire de la alfombra hacia arriba para su ex-
tracc
ión.
● Desconecte el cable del altavoz subwoofer
.
● Gire la ruedecilla de fijación en sentido
contrario a l
as agujas del reloj.
● Saque el altavoz subwoofer
y la rueda de
recambio.
● Al montar otra ver la rueda de recambio, co-
locar el alt
avoz subwoofer siguiendo la direc-
ción de la flecha y con la indicación “FRONT”
enfocada hacia delante.
● Vuelva a conectar el cable del altavoz y gire
con fuer
za la ruedecilla en el sentido de las
agujas del reloj para que el conjunto sub-
woofer y rueda quede bien fijado. ATENCIÓN
● Tra

s montar la rueda de emergencia, debe
verificar la presión de los neumáticos tan
pronto como sea posible. De lo contrario exis-
te el riesgo de sufrir un accidente. Encontrará
la presión de inflado en la parte posterior del
marco de la puerta delantera izquierda. 300

Ruedas
●

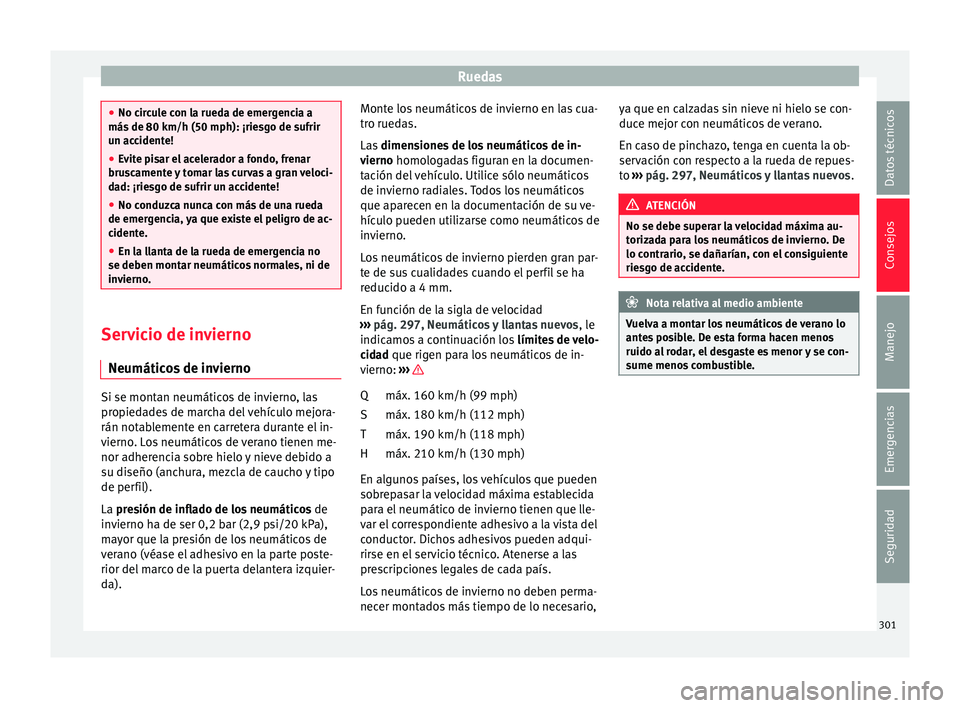

No cir c
ule con la rueda de emergencia a
más de 80 km/h (50 mph): ¡riesgo de sufrir
un accidente!
● Evite pisar el acelerador a fondo, frenar
brusc
amente y tomar las curvas a gran veloci-
dad: ¡riesgo de sufrir un accidente!
● No conduzca nunca con más de una rueda
de emergenc
ia, ya que existe el peligro de ac-
cidente.
● En la llanta de la rueda de emergencia no
se deben montar neumátic
os normales, ni de
invierno. Servicio de invierno
Neumátic o
s

de inviernoSi se montan neumáticos de invierno, las
pr
opied
a

des de marcha del vehículo mejora-
rán notablemente en carretera durante el in-
vierno. Los neumáticos de verano tienen me-
nor adherencia sobre hielo y nieve debido a
su diseño (anchura, mezcla de caucho y tipo
de perfil).
La presión de inflado de los neumáticos de
invierno ha de ser 0,2 bar (2,9 psi/20 kPa),
mayor que la presión de los neumáticos de
verano (véase el adhesivo en la parte poste-
rior del marco de la puerta delantera izquier-
da). Monte los neumáticos de invierno en las cua-
tro rueda

s.
Las dimensiones de los neumáticos de in-
vierno homologadas figuran en la documen-
tación del vehículo. Utilice sólo neumáticos
de invierno radiales. Todos los neumáticos
que aparecen en la documentación de su ve-
hículo pueden utilizarse como neumáticos de
invierno.
Los neumáticos de invierno pierden gran par-
te de sus cualidades cuando el perfil se ha
reducido a 4 mm.
En función de la sigla de velocidad
››› pág. 297, Neumáticos y llantas nuevos , le
indicamos a continuación los límites de velo-
cidad que rigen para los neumáticos de in-
vierno: ››› máx. 160 km/h (99 mph)
máx. 180 km/h (112 mph)
máx. 190 km/h (118 mph)
máx. 210 km/h (130 mph)
En al gu
no

s países, los vehículos que pueden
sobrepasar la velocidad máxima establecida
para el neumático de invierno tienen que lle-
var el correspondiente adhesivo a la vista del
conductor. Dichos adhesivos pueden adqui-
rirse en el servicio técnico. Atenerse a las
prescripciones legales de cada país.
Los neumáticos de invierno no deben perma-
necer montados más tiempo de lo necesario, Q
S
T
H ya que en calzadas sin nieve ni hielo se con-
duce mejor c

on neumáticos de verano.
En caso de pinchazo, tenga en cuenta la ob-
servación con respecto a la rueda de repues-
to ››› pág. 297, Neumáticos y llantas nuevos . ATENCIÓN
No se debe superar la velocidad máxima au-
toriz a

da para los neumáticos de invierno. De
lo contrario, se dañarían, con el consiguiente
riesgo de accidente. Nota relativa al medio ambiente
Vuelva a montar los neumáticos de verano lo
ante s

posible. De esta forma hacen menos
ruido al rodar, el desgaste es menor y se con-
sume menos combustible. 301
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

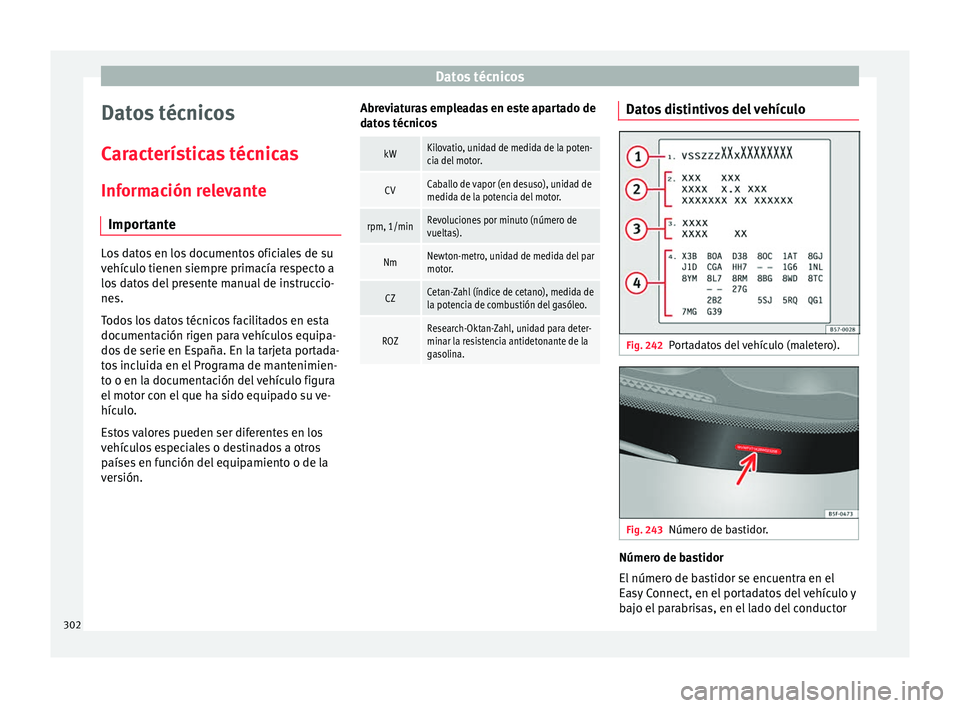

Datos técnicos
Datos técnicos
C ar
act
erísticas técnicas
Información relevante Importante Los datos en los documentos oficiales de su
vehíc
u

lo tienen siempre primacía respecto a
los datos del presente manual de instruccio-
nes.
Todos los datos técnicos facilitados en esta
documentación rigen para vehículos equipa-
dos de serie en España. En la tarjeta portada-
tos incluida en el Programa de mantenimien-
to o en la documentación del vehículo figura
el motor con el que ha sido equipado su ve-
hículo.
Estos valores pueden ser diferentes en los
vehículos especiales o destinados a otros
países en función del equipamiento o de la
versión. Abreviaturas empleadas en este apartado de
dat
o

s técnicos
kWKilovatio, unidad de medida de la poten-
cia del motor.
CVCaballo de vapor (en desuso), unidad de
medida de la potencia del motor.
rpm, 1/minRevoluciones por minuto (número de
vueltas).
NmNewton-metro, unidad de medida del par
motor.
CZCetan-Zahl (índice de cetano), medida de
la potencia de combustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para deter-
minar la resistencia antidetonante de la
gasolina. Datos distintivos del vehículo
Fig. 242
Portadatos del vehículo (maletero). Fig. 243
Número de bastidor. Número de bastidor
El
númer
o de b

astidor se encuentra en el
Easy Connect, en el portadatos del vehículo y
bajo el parabrisas, en el lado del conductor
302

Características técnicas

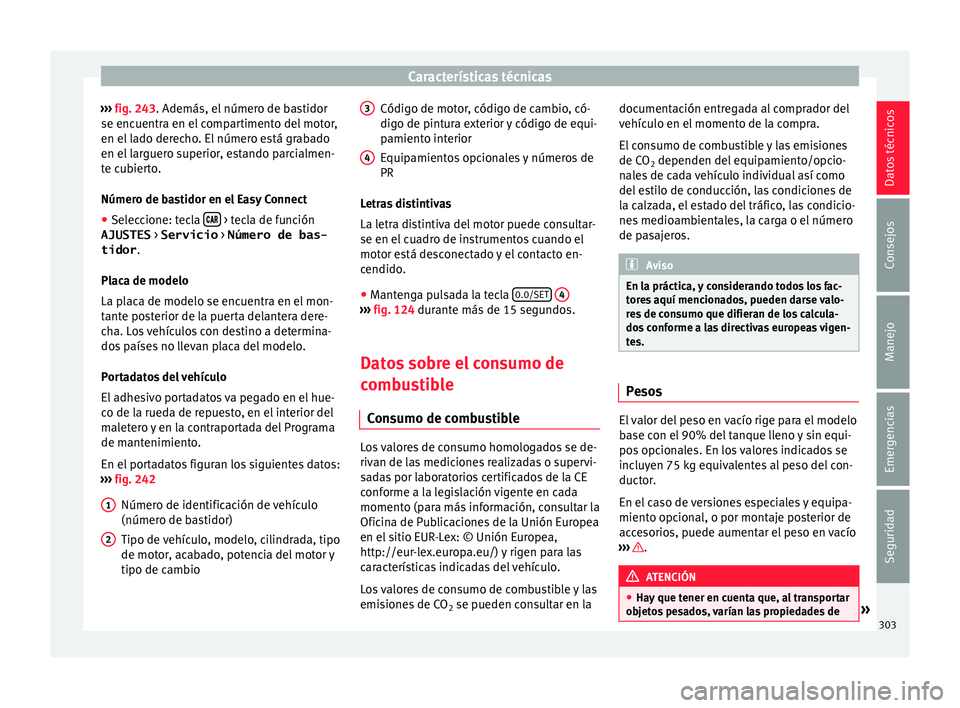

››› fig. 243. Además, el númer
o de b astidor
se encuentra en el compartimento del motor,
en el lado derecho. El número está grabado
en el larguero superior, estando parcialmen-
te cubierto.
Número de bastidor en el Easy Connect
● Seleccione: tecla  > tecla de función
AJUSTES > Servicio > Número de bas-
tidor .
Pl ac
a de modelo
La p

laca de modelo se encuentra en el mon-
tante posterior de la puerta delantera dere-
cha. Los vehículos con destino a determina-
dos países no llevan placa del modelo.
Portadatos del vehículo
El adhesivo portadatos va pegado en el hue-
co de la rueda de repuesto, en el interior del
maletero y en la contraportada del Programa
de mantenimiento.
En el portadatos figuran los siguientes datos:
››› fig. 242
Número de identificación de vehículo
(número de bastidor)
Tipo de vehículo, modelo, cilindrada, tipo
de motor, acabado, potencia del motor y
tipo de cambio
1 2 Código de motor, código de cambio, có-
dig
o de pint
ur

a exterior y código de equi-
pamiento interior
Equipamientos opcionales y números de
PR
Letras distintivas
La letra distintiva del motor puede consultar-
se en el cuadro de instrumentos cuando el
motor está desconectado y el contacto en-
cendido.
● Mantenga pulsada la tecla 0.0/SET
4 ›››
fig. 124 durant e más
de 15 segundos.
Datos sobre el consumo de
comb u

stible
Consumo de combustible Los valores de consumo homologados se de-
riv
an de l
a

s mediciones realizadas o supervi-
sadas por laboratorios certificados de la CE
conforme a la legislación vigente en cada
momento (para más información, consultar la
Oficina de Publicaciones de la Unión Europea
en el sitio EUR-Lex: © Unión Europea,
http://eur-lex.europa.eu/) y rigen para las
características indicadas del vehículo.
Los valores de consumo de combustible y las
emisiones de CO 2 se pueden consultar en la
3
4 documentación entregada al comprador del
v
ehíc
u

lo en el momento de la compra.
El consumo de combustible y las emisiones
de CO 2 dependen del equipamiento/opcio-
nales de cada vehículo individual así como
del estilo de conducción, las condiciones de
la calzada, el estado del tráfico, las condicio-
nes medioambientales, la carga o el número
de pasajeros. Aviso
En la práctica, y considerando todos los fac-
tor e

s aquí mencionados, pueden darse valo-
res de consumo que difieran de los calcula-
dos conforme a las directivas europeas vigen-
tes. Pesos
El valor del peso en vacío rige para el modelo
b
a
se c

on el 90% del tanque lleno y sin equi-
pos opcionales. En los valores indicados se
incluyen 75 kg equivalentes al peso del con-
ductor.
En el caso de versiones especiales y equipa-
miento opcional, o por montaje posterior de
accesorios, puede aumentar el peso en vacío
››› .
ATENCIÓN
● Hay que t

ener en cuenta que, al transportar
objetos pesados, varían las propiedades de » 303
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos

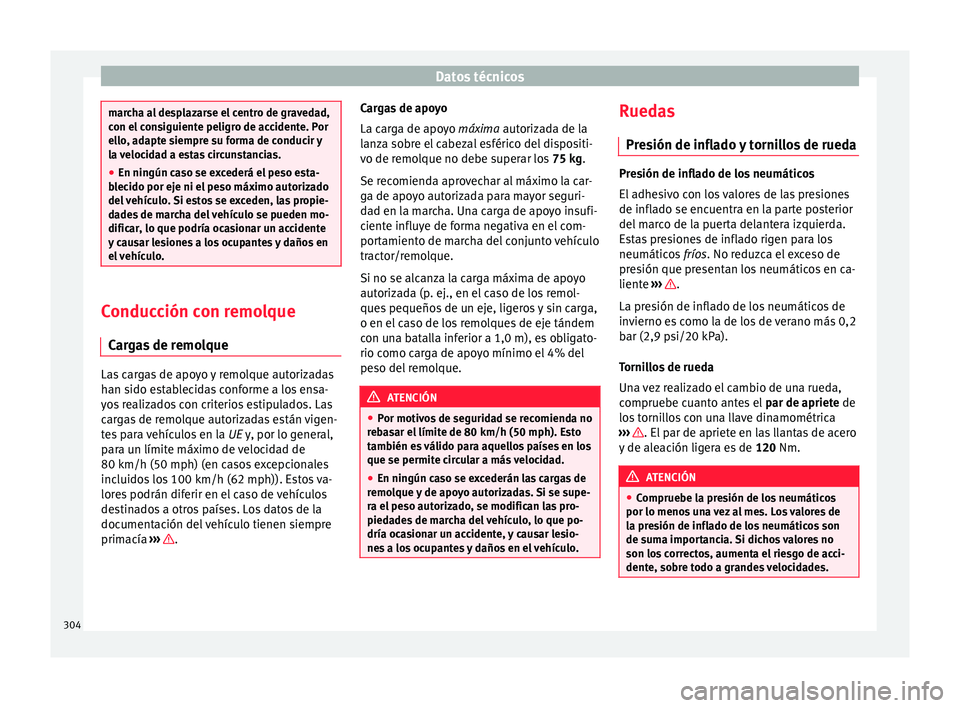

marcha al desplazarse el centro de gravedad,
con el
c
onsiguiente peligro de accidente. Por
ello, adapte siempre su forma de conducir y
la velocidad a estas circunstancias.
● En ningún caso se excederá el peso esta-
blec
ido por eje ni el peso máximo autorizado
del vehículo. Si estos se exceden, las propie-
dades de marcha del vehículo se pueden mo-
dificar, lo que podría ocasionar un accidente
y causar lesiones a los ocupantes y daños en
el vehículo. Conducción con remolque
C ar
g

as de remolque Las cargas de apoyo y remolque autorizadas
h
an s
ido e

stablecidas conforme a los ensa-
yos realizados con criterios estipulados. Las
cargas de remolque autorizadas están vigen-
tes para vehículos en la UE y, por lo general,
para un límite máximo de velocidad de
80 km/h (50 mph) (en casos excepcionales
incluidos los 100 km/h (62 mph)). Estos va-
lores podrán diferir en el caso de vehículos
destinados a otros países. Los datos de la
documentación del vehículo tienen siempre
primacía ››› . Cargas de apoyo
La c
ar
g

a de apoyo máxima autorizada de la
lanza sobre el cabezal esférico del dispositi-
vo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la car-
ga de apoyo autorizada para mayor seguri-
dad en la marcha. Una carga de apoyo insufi-
ciente influye de forma negativa en el com-
portamiento de marcha del conjunto vehículo
tractor/remolque.
Si no se alcanza la carga máxima de apoyo
autorizada (p. ej., en el caso de los remol-
ques pequeños de un eje, ligeros y sin carga,
o en el caso de los remolques de eje tándem
con una batalla inferior a 1,0 m), es obligato-
rio como carga de apoyo mínimo el 4% del
peso del remolque. ATENCIÓN
● Por motiv o

s de seguridad se recomienda no
rebasar el límite de 80 km/h (50 mph). Esto
también es válido para aquellos países en los
que se permite circular a más velocidad.
● En ningún caso se excederán las cargas de
remol
que y de apoyo autorizadas. Si se supe-
ra el peso autorizado, se modifican las pro-
piedades de marcha del vehículo, lo que po-
dría ocasionar un accidente, y causar lesio-
nes a los ocupantes y daños en el vehículo. Ruedas
Pr e
s

ión de inflado y tornillos de rueda Presión de inflado de los neumáticos
El a
dhe

sivo con los valores de las presiones
de inflado se encuentra en la parte posterior
del marco de la puerta delantera izquierda.
Estas presiones de inflado rigen para los
neumáticos fríos. No reduzca el exceso de
presión que presentan los neumáticos en ca-
liente ››› .
La pre s

ión de inflado de los neumáticos de
invierno es como la de los de verano más 0,2
bar (2,9 psi/20 kPa).
Tornillos de rueda
Una vez realizado el cambio de una rueda,
compruebe cuanto antes el par de apriete de
los tornillos con una llave dinamométrica
››› . El par de apriete en las llantas de acero
y de al
e

ación ligera es de 120 Nm. ATENCIÓN
● Comprue be l

a presión de los neumáticos
por lo menos una vez al mes. Los valores de
la presión de inflado de los neumáticos son
de suma importancia. Si dichos valores no
son los correctos, aumenta el riesgo de acci-
dente, sobre todo a grandes velocidades. 304

Características técnicas
●

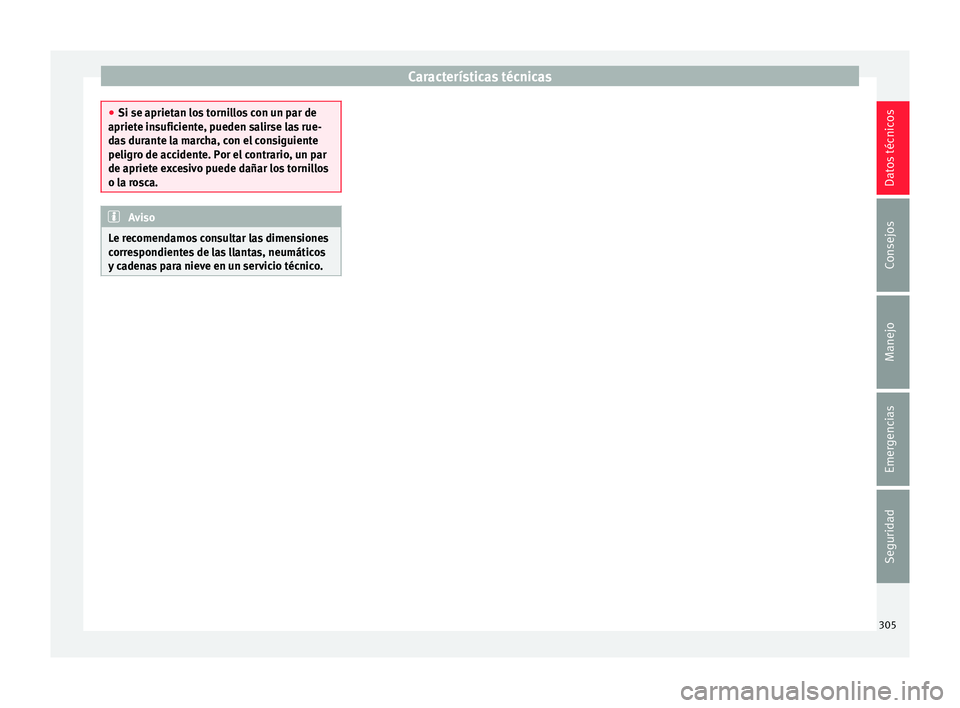

Si se aprietan lo s
tornillos con un par de
apriete insuficiente, pueden salirse las rue-
das durante la marcha, con el consiguiente
peligro de accidente. Por el contrario, un par
de apriete excesivo puede dañar los tornillos
o la rosca. Aviso
Le recomendamos consultar las dimensiones
c orr e

spondientes de las llantas, neumáticos
y cadenas para nieve en un servicio técnico. 305
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos

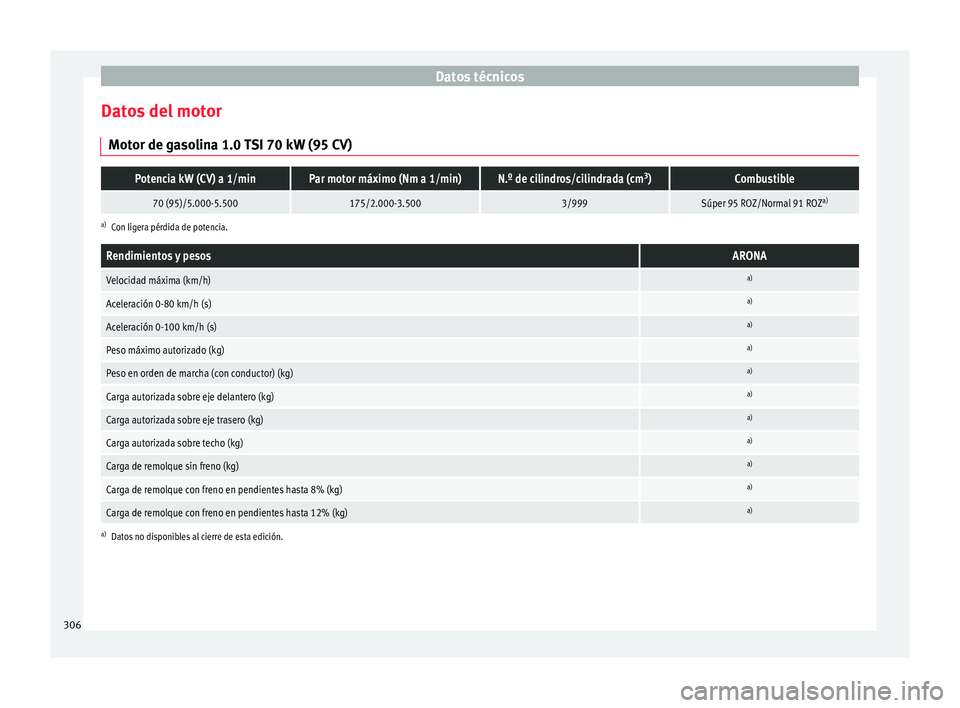

Datos del motor Mot or de g
a
solina 1.0 TSI 70 kW (95 CV)
Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
70 (95)/5.000-5.500175/2.000-3.5003/999Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosARONA
Velocidad máxima (km/h)a)
Aceleración 0-80 km/h (s)a)
Aceleración 0-100 km/h (s)a)
Peso máximo autorizado (kg)a)
Peso en orden de marcha (con conductor) (kg)a)
Carga autorizada sobre eje delantero (kg)a)
Carga autorizada sobre eje trasero (kg)a)
Carga autorizada sobre techo (kg)a)
Carga de remolque sin freno (kg)a)
Carga de remolque con freno en pendientes hasta 8% (kg)a)
Carga de remolque con freno en pendientes hasta 12% (kg)a)
a)
Datos no disponibles al cierre de esta edición. 306

Características técnicas

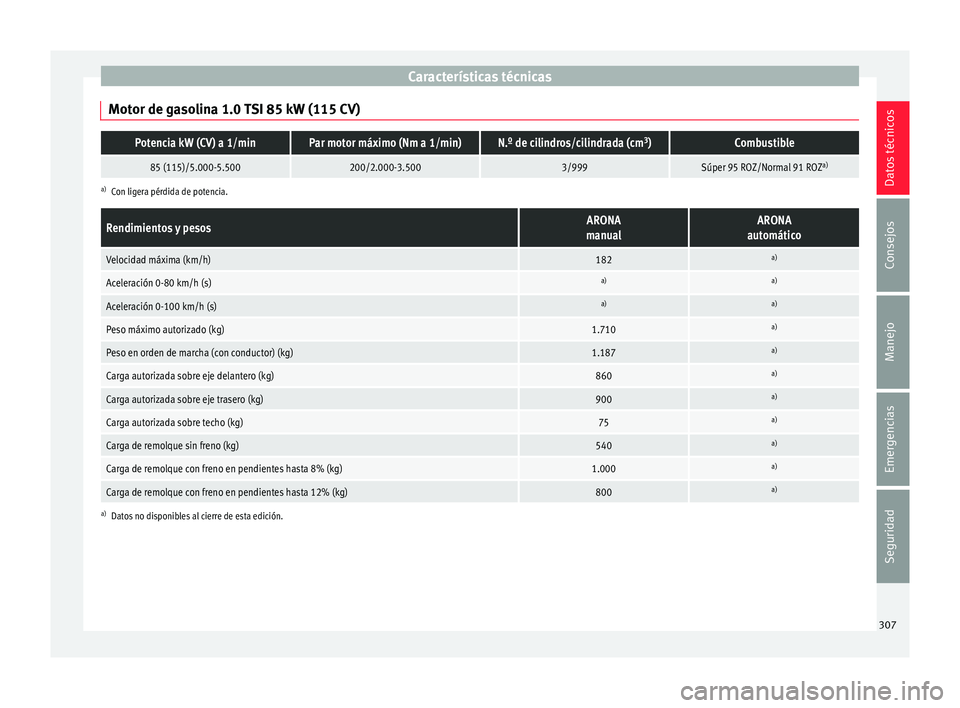

Motor de gasolina 1.0 TSI 85 kW (115 CV)Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
85 (115)/5.000-5.500200/2.000-3.5003/999Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosARONA
manualARONA
automático
Velocidad máxima (km/h)182a)
Aceleración 0-80 km/h (s)a)a)
Aceleración 0-100 km/h (s)a)a)
Peso máximo autorizado (kg)1.710a)
Peso en orden de marcha (con conductor) (kg)1.187a)
Carga autorizada sobre eje delantero (kg)860a)
Carga autorizada sobre eje trasero (kg)900a)
Carga autorizada sobre techo (kg)75a)
Carga de remolque sin freno (kg)540a)
Carga de remolque con freno en pendientes hasta 8% (kg)1.000a)
Carga de remolque con freno en pendientes hasta 12% (kg)800a)
a) Datos no disponibles al cierre de esta edición. 307
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos

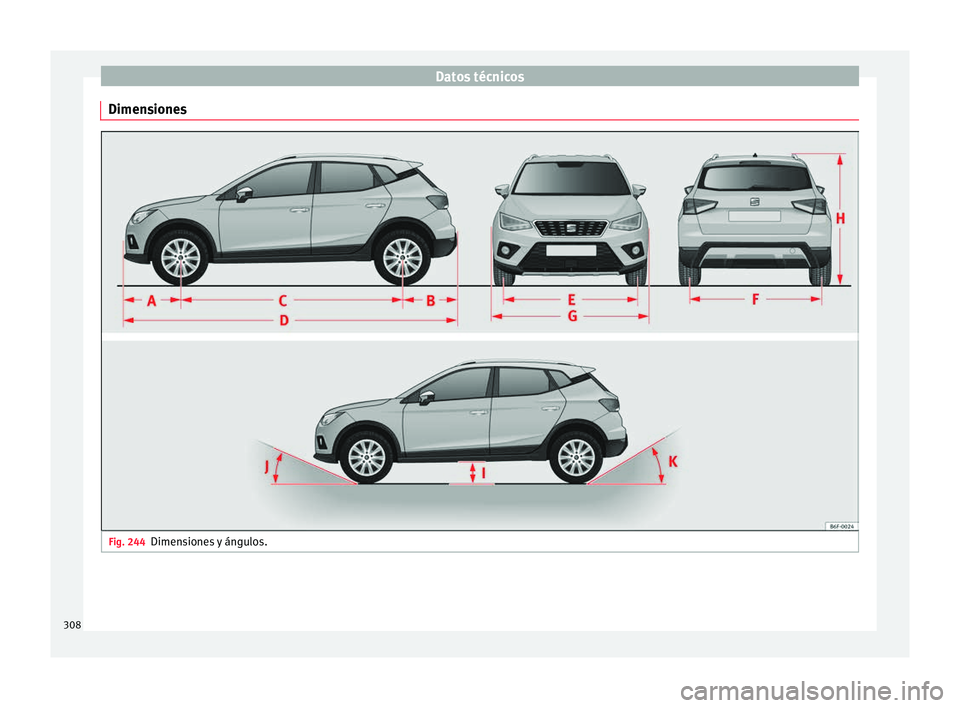

Dimensiones Fig. 244
Dimensiones y ángulos.308
