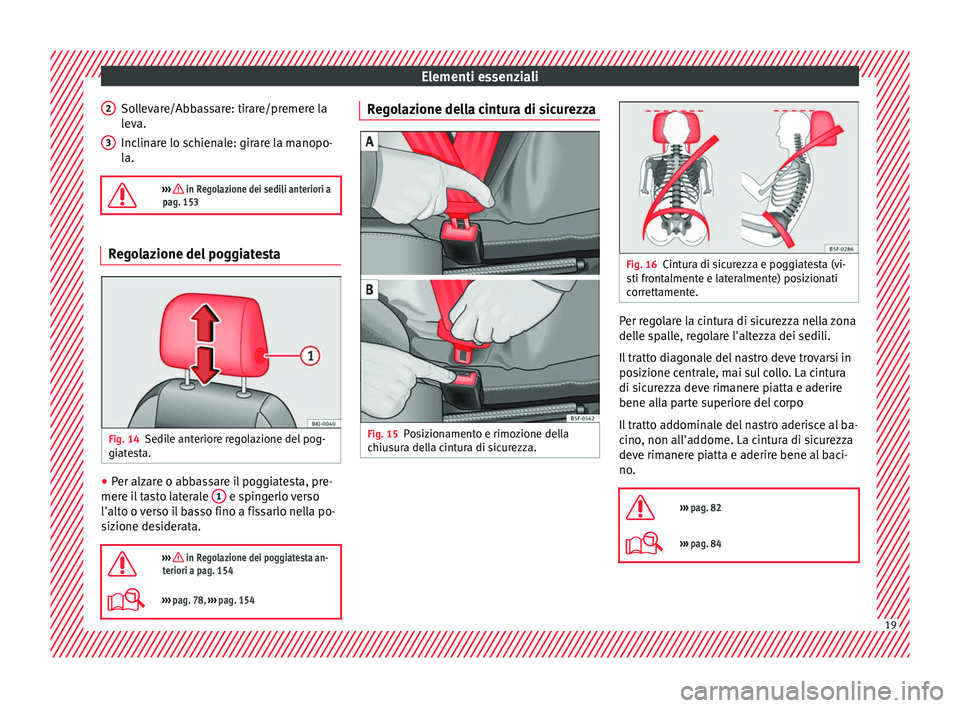

Page 21 of 328
Elementi essenziali
Sollevare/Abbassare: tirare/premere la
l ev
a.
Inc
linare lo schienale: girare la manopo-
la.
››› in Regolazione dei sedili anteriori a
pag. 153 Regolazione del poggiatesta
Fig. 14
Sedile anteriore regolazione del pog-
gi at
e
sta. ●
Per alzare o abbassare il poggiatesta, pre-
mer e i
l
tasto laterale 1 e spingerlo verso
l'alt o o
v
erso il basso fino a fissarlo nella po-
sizione desiderata.
››› in Regolazione dei poggiatesta an-
teriori a pag. 154
››› pag. 78, ››› pag. 154 2
3 Regolazione della cintura di sicurezza
Fig. 15
Posizionamento e rimozione della
c hiu
s
ura della cintura di sicurezza. Fig. 16
Cintura di sicurezza e poggiatesta (vi-
sti fr ont
almente e lateralmente) posizionati
correttamente. Per regolare la cintura di sicurezza nella zona
del
l
e s
palle, regolare l'altezza dei sedili.
Il tratto diagonale del nastro deve trovarsi in
posizione centrale, mai sul collo. La cintura
di sicurezza deve rimanere piatta e aderire
bene alla parte superiore del corpo
Il tratto addominale del nastro aderisce al ba-
cino, non all'addome. La cintura di sicurezza
deve rimanere piatta e aderire bene al baci-
no.
››› pag. 82
››› pag. 84 19

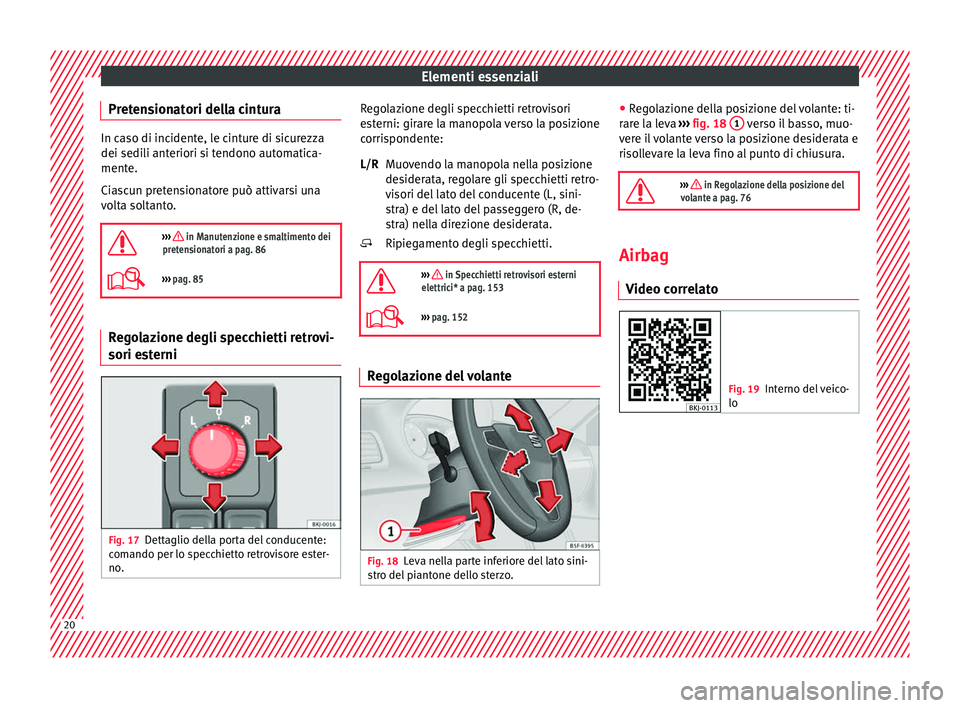

Page 22 of 328
Elementi essenziali
Pretensionatori della cintura In caso di incidente, le cinture di sicurezza
dei sedili ant
eriori s
i tendono automatica-
mente.
Ciascun pretensionatore può attivarsi una
volta soltanto.
››› in Manutenzione e smaltimento dei
pretensionatori a pag. 86
››› pag. 85 Regolazione degli specchietti retrovi-
sori e
s
t
erni Fig. 17
Dettaglio della porta del conducente:
c om
ando per lo s
pecchietto retrovisore ester-
no. Regolazione degli specchietti retrovisori
e
s
t
erni: girare la manopola verso la posizione
corrispondente:
Muovendo la manopola nella posizione
desiderata, regolare gli specchietti retro-
visori del lato del conducente (L, sini-
stra) e del lato del passeggero (R, de-
stra) nella direzione desiderata.
Ripiegamento degli specchietti.
››› in Specchietti retrovisori esterni
elettrici* a pag. 153
››› pag. 152 Regolazione del volante
Fig. 18
Leva nella parte inferiore del lato sini-
s tr
o del
piantone dello sterzo. L/R
●
Re
g
olazione della posizione del volante: ti-
rare la leva ››› fig. 18 1 verso il basso, muo-
v er
e i
l volante verso la posizione desiderata e
risollevare la leva fino al punto di chiusura.
››› in Regolazione della posizione del
volante a pag. 76 Airbag
Video corr
elato Fig. 19
Interno del veico-
lo 20

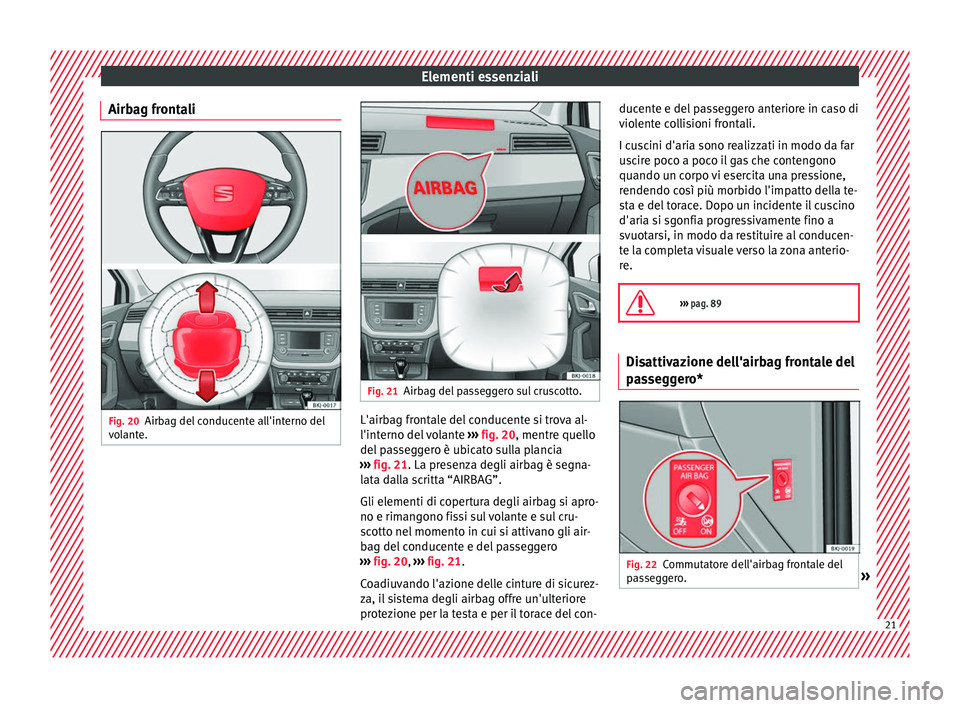

Page 23 of 328
Elementi essenziali
Airbag frontali Fig. 20
Airbag del conducente all'interno del
v o
l
ante. Fig. 21
Airbag del passeggero sul cruscotto. L'airbag frontale del conducente si trova al-
l'int
erno del
volante ››› fig. 20, mentre quello
del passeggero è ubicato sulla plancia
››› fig. 21. La presenza degli airbag è segna-
lata dalla scritta “AIRBAG”.
Gli elementi di copertura degli airbag si apro-
no e rimangono fissi sul volante e sul cru-
scotto nel momento in cui si attivano gli air-
bag del conducente e del passeggero
››› fig. 20, ››› fig. 21.
Coadiuvando l'azione delle cinture di sicurez-
za, il sistema degli airbag offre un'ulteriore
protezione per la testa e per il torace del con- ducente e del passeggero anteriore in caso di
viol
ente collisioni frontali.
I cuscini d'aria sono realizzati in modo da far
uscire poco a poco il gas che contengono
quando un corpo vi esercita una pressione,
rendendo così più morbido l'impatto della te-
sta e del torace. Dopo un incidente il cuscino
d'aria si sgonfia progressivamente fino a
svuotarsi, in modo da restituire al conducen-
te la completa visuale verso la zona anterio-
re.
››› pag. 89 Disattivazione dell'airbag frontale del
p
a
s
seggero* Fig. 22
Commutatore dell'airbag frontale del
p a
s
seggero. » 21

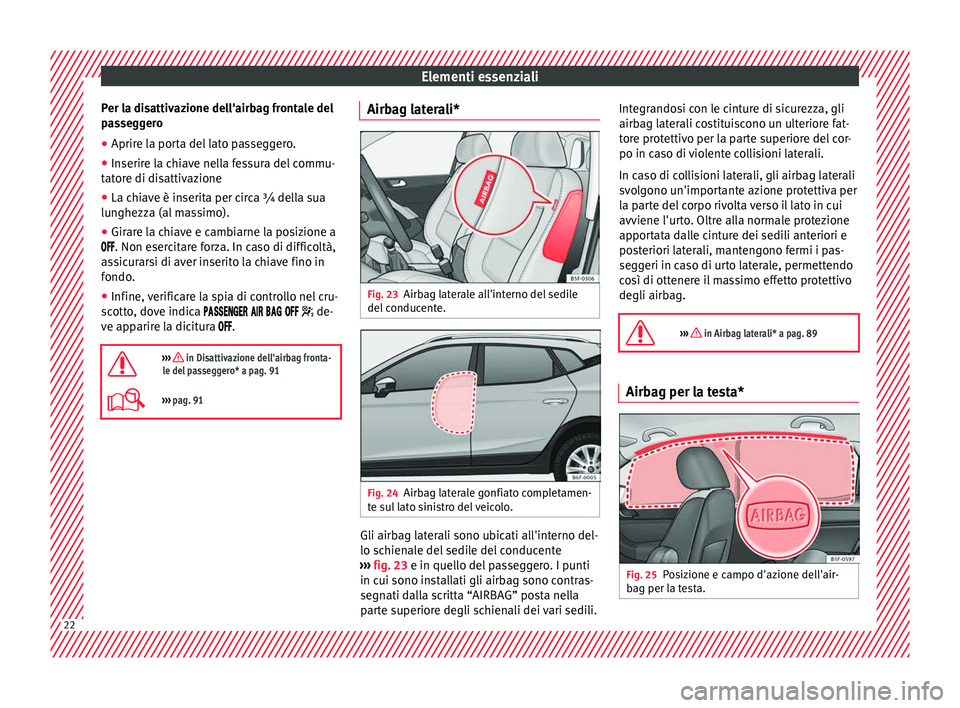

Page 24 of 328
Elementi essenziali
Per la disattivazione dell'airbag frontale del
p a
s
seggero
● Aprire la porta del lato passeggero.
● Inserire la chiave nella fessura del commu-
tator
e di disattivazione
● La chiave è inserita per circa ¾ della sua
lunghezz
a (al massimo).
● Girare la chiave e cambiarne la posizione a
. Non eserc
itare forza. In caso di difficoltà,
assicurarsi di aver inserito la chiave fino in
fondo.
● Infine, verificare la spia di controllo nel cru-
scott
o, dove indica de-
ve apparire la dicitura .
››› in Disattivazione dell'airbag fronta-
le del passeggero* a pag. 91
››› pag. 91 Airbag laterali*
Fig. 23
Airbag laterale all'interno del sedile
del c
onduc
ente. Fig. 24
Airbag laterale gonfiato completamen-
t e s
u
l lato sinistro del veicolo. Gli airbag laterali sono ubicati all'interno del-
lo s
c
hien
ale del sedile del conducente
››› fig. 23 e in quello del passeggero. I punti
in cui sono installati gli airbag sono contras-
segnati dalla scritta “AIRBAG” posta nella
parte superiore degli schienali dei vari sedili. Integrandosi con le cinture di sicurezza, gli
airbag lat
erali costituiscono un ulteriore fat-
tore protettivo per la parte superiore del cor-
po in caso di violente collisioni laterali.
In caso di collisioni laterali, gli airbag laterali
svolgono un'importante azione protettiva per
la parte del corpo rivolta verso il lato in cui
avviene l'urto. Oltre alla normale protezione
apportata dalle cinture dei sedili anteriori e
posteriori laterali, mantengono fermi i pas-
seggeri in caso di urto laterale, permettendo
così di ottenere il massimo effetto protettivo
degli airbag.
››› in Airbag laterali* a pag. 89 Airbag per la testa*
Fig. 25
Posizione e campo d'azione dell'air-
b ag per l
a t
esta.22

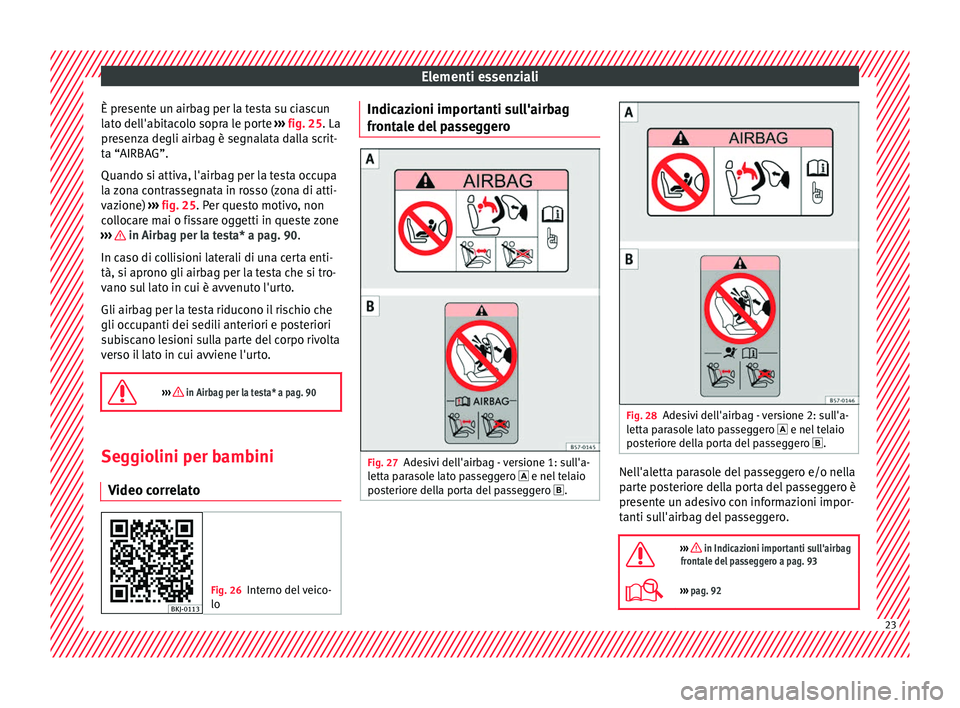

Page 25 of 328
Elementi essenziali
È presente un airbag per la testa su ciascun
l at
o del
l'abitacolo sopra le porte ››› fig. 25. La
presenza degli airbag è segnalata dalla scrit-
ta “AIRBAG”.
Quando si attiva, l'airbag per la testa occupa
la zona contrassegnata in rosso (zona di atti-
vazione) ››› fig. 25. Per questo motivo, non
collocare mai o fissare oggetti in queste zone
››› in Airbag per la testa* a pag. 90.
In c a
so di c
ollisioni laterali di una certa enti-
tà, si aprono gli airbag per la testa che si tro-
vano sul lato in cui è avvenuto l'urto.
Gli airbag per la testa riducono il rischio che
gli occupanti dei sedili anteriori e posteriori
subiscano lesioni sulla parte del corpo rivolta
verso il lato in cui avviene l'urto.
››› in Airbag per la testa* a pag. 90 Seggiolini per bambini
V ideo c orr
elato Fig. 26
Interno del veico-
lo Indicazioni importanti sull'airbag
fr
ont
a
le del passeggero Fig. 27
Adesivi dell'airbag - versione 1: sull'a-
l ett
a p
arasole lato passeggero e nel telaio
posteriore della porta del passeggero . Fig. 28
Adesivi dell'airbag - versione 2: sull'a-
l ett
a p
arasole lato passeggero e nel telaio
posteriore della porta del passeggero . Nell'aletta parasole del passeggero e/o nella
p
ar
t
e posteriore della porta del passeggero è
presente un adesivo con informazioni impor-
tanti sull'airbag del passeggero.
››› in Indicazioni importanti sull'airbag
frontale del passeggero a pag. 93
››› pag. 92 23

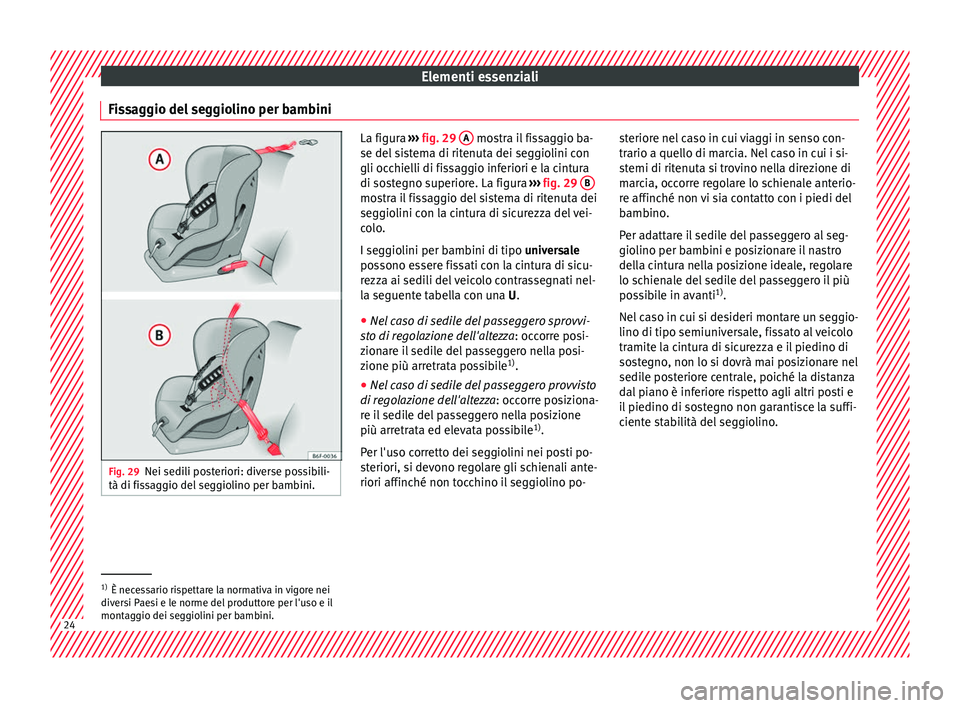

Page 26 of 328
Elementi essenziali
Fissaggio del seggiolino per bambini Fig. 29
Nei sedili posteriori: diverse possibili-
tà di fis s
aggio del seggiolino per bambini. La figura
››› fig. 29 A mostra il fissaggio ba-
se del s i
stema di ritenuta dei seggiolini con
gli occhielli di fissaggio inferiori e la cintura
di sostegno superiore. La figura ››› fig. 29 B mostra il fissaggio del sistema di ritenuta dei
seg
gio
lini con la cintura di sicurezza del vei-
colo.
I seggiolini per bambini di tipo universale
possono essere fissati con la cintura di sicu-
rezza ai sedili del veicolo contrassegnati nel-
la seguente tabella con una U.
● Nel caso di sedile del passeggero sprovvi-
sto di re
golazione dell'altezza: occorre posi-
zionare il sedile del passeggero nella posi-
zione più arretrata possibile 1)
.
● Nel caso di sedile del passeggero provvisto
di rego
lazione dell'altezza: occorre posiziona-
re il sedile del passeggero nella posizione
più arretrata ed elevata possibile 1)
.
Per l'uso corretto dei seggiolini nei posti po-
steriori, si devono regolare gli schienali ante-
riori affinché non tocchino il seggiolino po- steriore nel caso in cui viaggi in senso con-
trario a quello di m
arcia. Nel caso in cui i si-
stemi di ritenuta si trovino nella direzione di
marcia, occorre regolare lo schienale anterio-
re affinché non vi sia contatto con i piedi del
bambino.
Per adattare il sedile del passeggero al seg-
giolino per bambini e posizionare il nastro
della cintura nella posizione ideale, regolare
lo schienale del sedile del passeggero il più
possibile in avanti 1)
.
Nel caso in cui si desideri montare un seggio-
lino di tipo semiuniversale, fissato al veicolo
tramite la cintura di sicurezza e il piedino di
sostegno, non lo si dovrà mai posizionare nel
sedile posteriore centrale, poiché la distanza
dal piano è inferiore rispetto agli altri posti e
il piedino di sostegno non garantisce la suffi-
ciente stabilità del seggiolino. 1)
È necessario rispettare la normativa in vigore nei
diver s
i Paesi e le norme del produttore per l'uso e il
montaggio dei seggiolini per bambini. 24

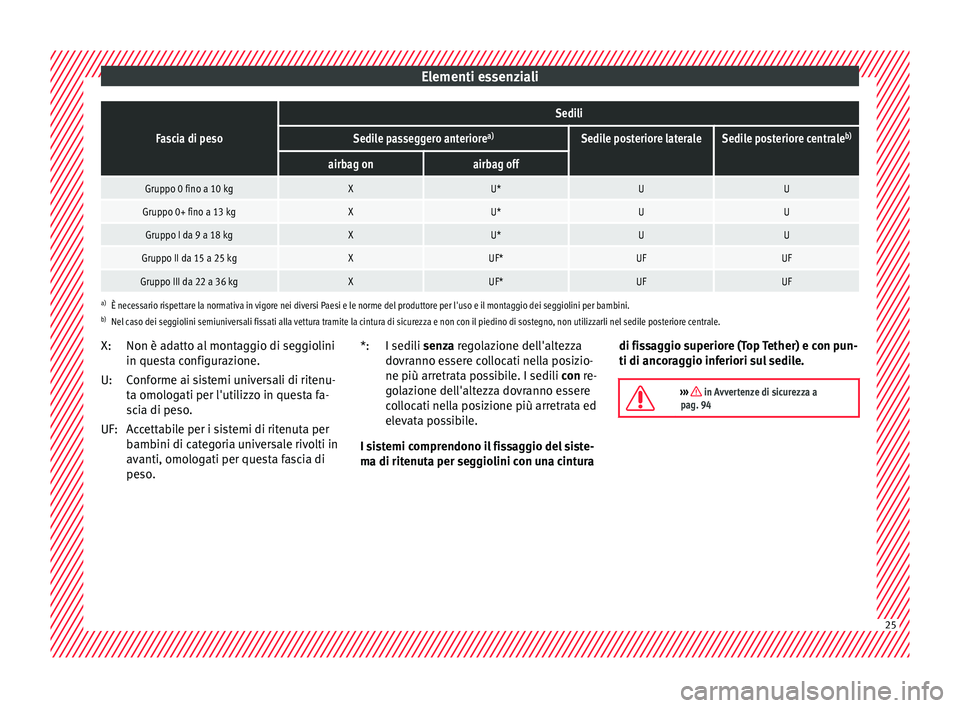

Page 27 of 328
Elementi essenzialiFascia di peso
Sedili
Sedile passeggero anteriore
a)Sedile posteriore lateraleSedile posteriore centraleb)
airbag onairbag off
Gruppo 0 fino a 10 kgXU*UU
Gruppo 0+ fino a 13 kgXU*UU
Gruppo I da 9 a 18 kgXU*UU
Gruppo II da 15 a 25 kgXUF*UFUF
Gruppo III da 22 a 36 kgXUF*UFUF
a)
È necessario rispettare la normativa in vigore nei diversi Paesi e le norme del produttore per l'uso e il montaggio dei seggiolini per bambini.
b) Nel caso dei seggiolini semiuniversali fissati alla vettura tramite la cintura di sicurezza e non con il piedino di sostegno, non utilizzarli nel sedile posteriore centrale.
Non è adatto al montaggio di seggiolini
in questa configurazione.
Conforme ai sistemi universali di ritenu-
ta omologati per l'utilizzo in questa fa-
scia di peso.
Accettabile per i sistemi di ritenuta per
bambini di categoria universale rivolti in
avanti, omologati per questa fascia di
peso.
X:
U:
UF:
I sedili senza regolazione dell'altezza
dovr
anno essere collocati nella posizio-
ne più arretrata possibile. I sedili con re-
golazione dell'altezza dovranno essere
collocati nella posizione più arretrata ed
elevata possibile.
I sistemi comprendono il fissaggio del siste-
ma di ritenuta per seggiolini con una cintura *: di fissaggio superiore (Top Tether) e con pun-
ti di ancorag
gio inferiori sul sedile.
››› in Avvertenze di sicurezza a
pag. 94 25

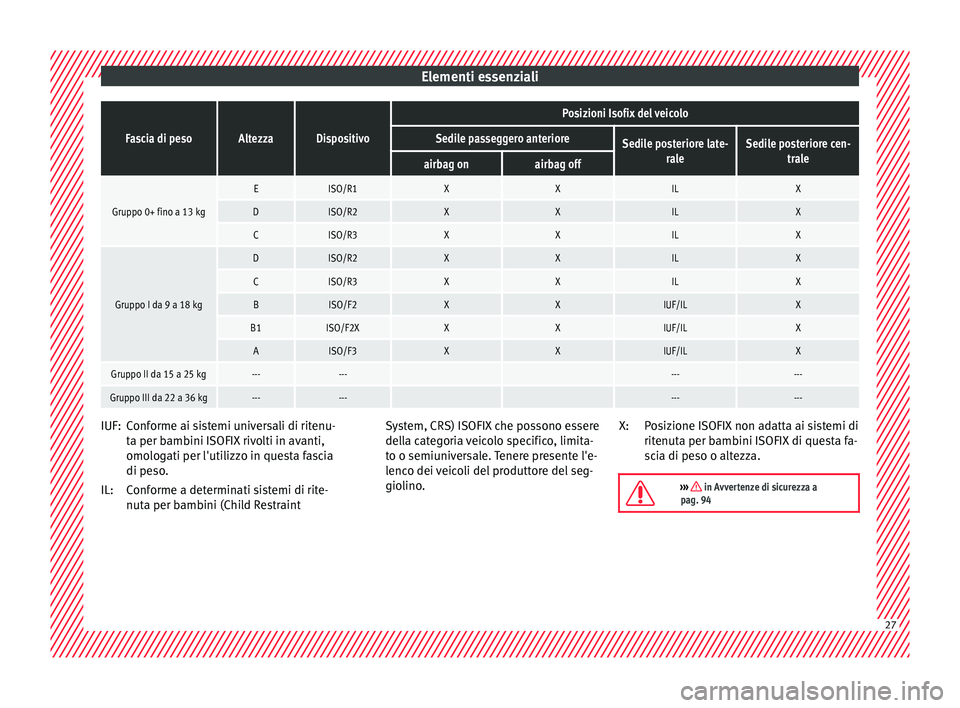

Page 28 of 328
Elementi essenziali
Fissaggio del seggiolino per bambini con il sistema ISOFIX/iSize e Top Tether* Fig. 30
Occhielli di fissaggio del sistema ISO-
FIX/iSize. Fig. 31
Posizione degli occhielli Top Tether
nell a p
arte posteriore del sedile posteriore. I seggiolini per bambini si possono fissare
c
on r
apidità, pr
aticità e sicurezza ai sedili po-
steriori laterali mediante il sistema “ISOFIX”
e Top Tether*.
Ognuno dei sedili posteriori laterali possiede
due occhielli di fissaggio “ISOFIX”. In alcuni
veicoli, gli occhielli sono fissati al telaio del
sedile e in altri al piano posteriore. Gli oc- chielli “ISOFIX” si trovano tra lo schienale e il
cus
cino del sedile posteriore ››› fig. 30. Gli
occhielli Top Tether* si trovano nella zona po-
steriore degli schienali posteriori (dietro lo
schienale o nella zona del bagagliaio)
››› fig. 31. Per conoscere la compatibilità dei sistemi
"ISOFIX" nel v
eicolo, vedere il seguente qua-
dro.
Il peso massimo permesso sul seggiolino o i
dati relativi alla dimensione da A fino ad F
vengono indicati nella targhetta dei seggioli-
ni con l'omologazione "universale" o "semiu-
niversale".
Fascia di pesoAltezzaDispositivo
Posizioni Isofix del veicolo
Sedile passeggero anterioreSedile posteriore late- raleSedile posteriore cen-trale
airbag onairbag off
OvettoFISO/L1XXXX
GISO/L2XXXX
Gruppo 0 fino a 10 kgEISO/R1XXILX26
Page 29 of 328
Elementi essenzialiFascia di pesoAltezzaDispositivo
Posizioni Isofix del veicolo
Sedile passeggero anterioreSedile posteriore late-
raleSedile posteriore cen-trale
airbag onairbag off
Gruppo 0+ fino a 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Gruppo I da 9 a 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Gruppo II da 15 a 25 kg------ ------
Gruppo III da 22 a 36 kg------ ------ Conforme ai sistemi universali di ritenu-
t
a per b amb
ini ISOFIX rivolti in avanti,
omologati per l'utilizzo in questa fascia
di peso.
Conforme a determinati sistemi di rite-
nuta per bambini (Child Restraint
IUF:
IL:
System, CRS) ISOFIX che possono essere
della c
ategoria veicolo specifico, limita-
to o semiuniversale. Tenere presente l'e-
lenco dei veicoli del produttore del seg-
giolino. Posizione ISOFIX non adatta ai sistemi di
ritenuta per b
ambini ISOFIX di questa fa-
scia di peso o altezza.
››› in Avvertenze di sicurezza a
pag. 94 X:
27
Page 30 of 328
Elementi essenziali
Fissaggio del seggiolino per bambini con il sistema “ISOFIX/iSize” Fig. 32
Occhielli di fissaggio del sistema ISO-
FIX/iSize. È obbligatorio rispettare le istruzioni del fab-
bricant
e del
seggiolino.
● Fissare il seggiolino per bambini sugli oc-
chielli di fi
ssaggio situati dietro le fessure
contrassegnate con il logo “ISOFIX/iSize”
››› fig. 32 finché non si sente scattare il bloc-
co. Se il seggiolino è dotato del sistema di
ancoraggio Top Tether*, agganciarlo all'oc-
chiello corrispondente ››› fig. 34. Seguire le
istruzioni del produttore. ●
Tirare d
a entrambi i lati il seggiolino per as-
sicurarsi che sia fissato correttamente.
Si rivolga ad un Service Center per l'acquisto
dei seggiolini “ISOFIX” e Top Tether*.
Posizioni iSize del veicolo
Sedile passeggero anterioreSedile posteriore latera- leSedile posteriore centra- le
airbag onairbag off
Sistema di ritenuta per bambini omologato secondo
ECE R129XXi-UX Posizione valida per sistemi di ritenuta
per b
amb
ini omo
logati a norma
ECE R129 nel senso di marcia e nel sen-
so contrario a quello di marcia.
Posizione non valida per sistemi di rite-
nuta per bambini omologati a norma
ECE R129.
i-U:
X:
28
