Funktion
VIKTIGT
För att systemet ska fungera ordentligt, se till
att håll a k
ameror rena och fria från snö och
is. Täck dem inte med klistermärken eller
andra föremål.
● Använd aldrig rengöringsprodukter med
slipverk
ande egenskaper för att rengöra ka-
meraobjektiven.
● Använd aldrig hett eller varmt vatten för att
avlägsna s
nö eller is från kameraobjektiven.
Detta kan skada objektiven. Area View-system
Bild 212
Visning av Area View-system: fågel-
per spektiv
. Det fyra olika vyer att välja mellan:
Bildförklaring till
bild 212:
SymbolInnebörd
AFrämre kamerafält
BHöger kamerafält
CBakre kamerafält
DVänster kamerafält
Stänga aktuell display.
Tredimensionella vyer
Beroende på utrustningen: Aktivera och
inaktivera ParkPilot-ljudet.
Ställa in displayen: Ljusstyrka, kontrast
och färg.
Fågelvyn skapas genom att kombinera bilder-
n
a från al
la k
amerorna ››› bild 212. Fågel-
vyn kan väljas genom att trycka på bilen i fäl-
tet.
Välj respektive vy genom att trycka på något
av fälten ››› bild 212 A till
D i fågelvyn eller
den förmin sk
ade fåg
elvyn.
Villkor som krävs för att använda Area View-
systemet
● Dörrarna och bakluckan måste vara stäng-
da. ●
Bilden måst
e vara tillförlitlig och klart. Av
denna anledning måste t.ex. kameraobjekti-
vet vara rent.
● Området runt bilen måste vara klart och
helt synlig
t.
● Området för parkering eller manövrering
bör vara en p
lan yta.
● Bilen bör inte la
stas mycket tung baktill.
● Föraren ska vara van med att använda sy-
stemet.
● D
et får inte finnas några skador på bilen i
området där kameran s
itter. Om kamerornas
position eller installationsvinkel har ändrats,
t.ex. vid en kollision bakifrån, ska du låta en
serviceverkstad undersöka systemet.
Kamerabildvy
● Fågelvy: För en panoramauts
ikt över bilen
, tredimensionella vyer, från olika kamera-
positioner.
● Främre kamera (vy framåt) : För att obser
ve-
ra trafik framför bilen (korsande bilar) , för
främre parallellparkering , när ett hinder
närmar sig och vid terrängkörning .
● Sidokameror (sidovy): För att vi
sa området
nära bilens sidor både på vänster och hö-
ger sida, eller en kombination av båda si-
dorna .
● Bakre kamera (vy bakåt) : För att obser
vera
trafiken bakom bilen (korsande bilar) , för
242
Page 245 of 320
Förarassistanssystem
vinkelrät parkering med backning , för pa-
r al l
ellparkering med backning och vid
drag av släpvagn .
Den valda vyn visas på skärmens högra sida.
Den förminskade fågelvyn på höger sida vi-
sar vyn med gul inramning. Skärmens höger-
marginal visar dessutom möjliga menyalter-
nativ och vyer (så kallade "lägen") för aktuell
kamera. Vyn (läge) som är aktiv för tillfället är
markerad.
Fågelvyn kan döljas genom att trycka på -
symbolen på displayen om helskärmsläge
har valts.

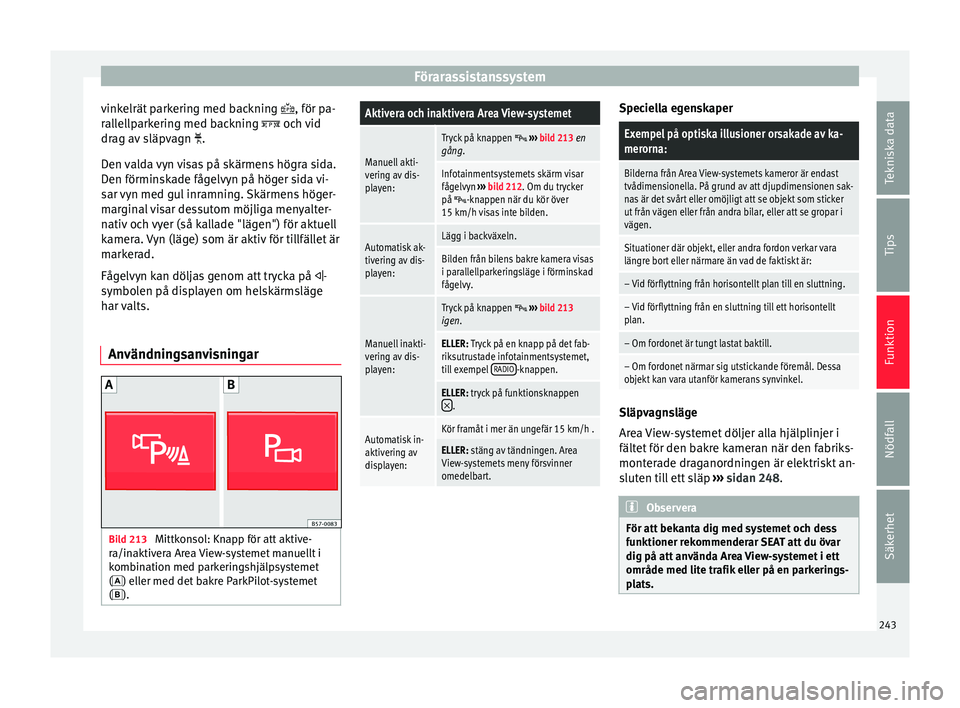

Användningsanvisningar Bild 213
Mittkonsol: Knapp för att aktive-
r a/in aktiv
er
a Area View-systemet manuellt i
kombination med parkeringshjälpsystemet
() eller med det bakre ParkPilot-systemet ().
Aktivera och inaktivera Area View-systemet
Manuell akti-
vering av dis-
playen:
Tryck på knappen ››› bild 213 en
gång.
Infotainmentsystemets skärm visar
fågelvyn ››› bild 212. Om du trycker
på
-knappen när du kör över
15 km/h visas inte bilden.
Automatisk ak-
tivering av dis-
playen:Lägg i backväxeln.
Bilden från bilens bakre kamera visas
i parallellparkeringsläge i förminskad
fågelvy.
Manuell inakti-
vering av dis-
playen:
Tryck på knappen ››› bild 213
igen.
ELLER: Tryck på en knapp på det fab-
riksutrustade infotainmentsystemet,
till exempel RADIO
-knappen.
ELLER: tryck på funktionsknappen.
Automatisk in-
aktivering av
displayen:Kör framåt i mer än ungefär 15 km/h .
ELLER: stäng av tändningen. Area
View-systemets meny försvinner
omedelbart. Speciella egenskaper
Exempel på optiska illusioner orsakade av ka-
merorna:
Bilderna från Area View-systemets kameror är endast
tvådimensionella. På grund av att djupdimensionen sak-
nas är det svårt eller omöjligt att se objekt som sticker
ut från vägen eller från andra bilar, eller att se gropar i
vägen.
Situationer där objekt, eller andra fordon verkar vara
längre bort eller närmare än vad de faktiskt är:
– Vid förflyttning från horisontellt plan till en sluttning.
– Vid förflyttning från en sluttning till ett horisontellt
plan.
– Om fordonet är tungt lastat baktill.
– Om fordonet närmar sig utstickande föremål. Dessa
objekt kan vara utanför kamerans synvinkel.
Släpvagnsläge
Ar
e
a V
iew-systemet döljer alla hjälplinjer i
fältet för den bakre kameran när den fabriks-
monterade draganordningen är elektriskt an-
sluten till ett släp ››› sidan 248. Observera
För att bekanta dig med systemet och dess
funktioner r ek
ommenderar SEAT att du övar
dig på att använda Area View-systemet i ett
område med lite trafik eller på en parkerings-
plats. 243
Tekniska data
Tips
Funktion
Nödfall
Säkerhet
Page 246 of 320
Funktion
Menyer på Area View-systemet (lägen) Bild 214
Display på Area View-systemets
skärm: Främre k amer
a: terrängkörningsvy
Bakre kamera: terrängkörningsvy
Nyckel till bild 214:
SymbolInnebörd
Beroende på utrustningen: Aktivera och
inaktivera ParkPilot-ljudet.
Visar den förminskad visningen.
Döljer den förminskad visningen.
Stänger Area View-systemets skärm:
Ställa in displayen: Ljusstyrka, kontrast
och färg.
Fågelvy
ViewPå skärmen visas vyn från alla ka-
meror
Huvudläge
Fordonet och dess närmaste omgivning
sett från ovan visas. Beroende på utrust-
ningen, kan även ParkPilot-vägen visas.
ViewPå skärmen visas vyn från alla ka-
meror
Tredimen-
sionella vyer
Fordonet och dess närmaste
omgivning sett från ovan visas.
Fordonet och dess närmaste
omgivning sett från ovan visas
snett.
Fordonet och dess närmaste
omgivning sett snett visas.
Svep över infotainmentsystemets skärm med
ditt fing
er i pi
larnas riktning för att ändra syn-
vinkeln för de tredimensionella vyerna över
bilen och dess omgivning. Främre kameravyer (vy framåt)
ViewPå skärmen visas vyn från den
främre kameran
Korsande tra-
fik framför bi- len
Vänster område på skärmen: Gatans
vänstra sida.
Centralt område på skärmen: Området
direkt framför bilen.
Höger område på skärmen: Gatans hög-
ra sida.
Längsgåen-
de parkering
Område framför bilen visas. Orienter-
ingslinjer visas för att ge vägledning.
Terräng
Området direkt framför bilen visas från
ovan. Till exempel i en sluttning för att
se området direkt framför bilen. Den
röda linjen visas på ett avstånd på ca
0,4 m från bilen. 244
Page 249 of 320
Förarassistanssystem
bakifrån. Låt en serviceverkstad undersöka
sy s
temet
.
Lära sig systemet
För att lära dig hur systemet, och dess orien-
teringslinjer, fungerar rekommenderar SEAT
att du övar dig på att parkera och manövrera
med backassistenten där det inte är så myck-
et trafik, eller på en parkeringsplats, när väd-
ret och sikten är bra.
Göra rent kameraobjektivet
Håll kameraobjektivet rent och fritt från snö
och is:
● Fukta kameraobjektivet med ett alkoholba-
serat ren
göringsmedel för glas av standard-
typ och gör rent objektivet med en torr duk.
● Avlägsna snö med en liten borste.
● Använd avfrostningsspray för att avlägsna
eventuell
is. VIKTIGT
● Använd al drig r
engöringsprodukter med
slipverkande egenskaper för att rengöra ka-
meraobjektivet. ●
Använd al drig hett
eller varmt vatten för att
avlägsna snö eller is från kameraobjektivet.
Detta kan skada kameran. Parkering och manövrering med back-
ass
i
stenten Bild 216
Visning på Easy Connect-skärmen:
orient erin
gs
linjer. Aktivera och inaktivera systemet
● Backassistenten aktiveras när tändningen
är pås l
ag en, el
ler när motorn är igång, när
backväxeln läggs i (manuell växellåda) eller
när väljarspaken förs till läge R (automatisk
växellåda).
● Systemet inaktiveras i 8 sekunder efter att
backväx
eln lagts ur (manuell växellåda) eller om väljarspaken flyttas från läge
R (automa-
tisk
växellåda). Systemet inaktiveras även di-
rekt efter att tändningen slagits av.
● Kameran slutar visa bilder vid hastigheter
över 15 km/h när back
växeln är ilagd.
I kombination med Parking System Plus ››› si-
dan 238 slutar kameran filma direkt när back-
växeln läggs ur eller väljarspaken flyttas från
läget R och istället visas optisk information
från parkeringshjälpsystemet.
I kombination med systemet går det också
att dölja backkamerabilden:
● Tryck på någon av infotainmentsystem-
knapparn
a på displayen.
● ELLER: Tryck på bilminiatyren som visas till
vänster på sk
ärmen (som växlar till hels-
kärmsläget i det optiska systemet Parking Sy-
stem Plus).
Om du vill visa backkamerabilden igen:
● Lägg ur backväxeln eller flytta väljarspa-
ken, lägg in bac
ken igen eller flytta väljarspa-
ken till läget R.
● ELLER: Tryck på funktionsknappen RVC1)
» 1)
VARNING: Funktionsknappen RVC (backkamer
a)
aktiveras endast och är tillgänglig endast när back-
växeln lagts in eller väljarspaken flyttas till läget R.
247
Tekniska data
Tips
Funktion
Nödfall
Säkerhet
Page 265 of 320
Skötsel och underhåll
SEAT-auktoriserade servicerepresentanter har
r en
görin g
smedel som har testats och god-
känts för användning på din bil i lager.
Vårda kupéutrymmet
Radiodis
play/Easy Connect* och kon-
trollpanel* Displayen kan göras rent med en mjuk duk
och ett pr
of
essionellt rengöringsmedel för
"LCD-skärmar". Fukta duken med lite rengör-
ingsvätska.
Easy Connect-kontrollpanelen* bör först gö-
ras ren med en borste så att smuts inte kom-
mer in i enheten eller mellan tangenter och
huset. Vi rekommenderar att du sedan gör
rent Easy Connect-kontrollpanelen* med en
duk som har fuktats med lite vatten och disk-
medel. VIKTIGT
● För att inte r ep
a skärmen ska du inte torka
displayen med en torr duk.
● För att undvika skada ska du se till att inga
vätskor kommer in i E
asy Connect-kontrollpa-
nelen*. Plast- och konstläderdetaljer
Plast- och konstläderdetaljer kan göras rent
med en fuktig duk. Om det int
e är ti
llräckligt
ska plast- och konstläderdetaljer endast be-
handlas med ett särskilt rengöringsmedel för
plast utan lösningsmedel .
Tygöverdrag och detaljer Tygöverdrag och klädseldetaljer (t.ex. säten,
dörrklädsel) bör gör
a
s rent regelbundet med
en dammsugare. Detta tar bort smuts på ytan
som annars kan sjunka in i tygmaterialet un-
der användning. Använd inte ångdammsuga-
re eftersom ångan kan göra att smutsen sjun-
ker in ytterligare i tygmaterialet.
Normal rengöring
Vi rekommenderar att du använder en mjuk
tvättsvamp eller en kommersiell luddfri mik-
rofiberduk vid normal rengöring. Använd
borstar endast på golvbeklädnad och mattor,
eftersom andra tygytor kan skadas.
För vanlig smuts på ytan kan du använda ett
skumrengöringsmedel. Använd en tvätt-
svamp för att sprida ut skummet över hela
ytan och för att arbeta in det lite i materialet.
Se dock till att tygmaterialet inte blir genom-
blött. Torka sedan av skummet med en torr
och absorberande duk (t.ex. en mikrofibe- rduk) och sug upp resterna med en dammsu-
gare när
yt
an är torr.
Ta bort fläckar
Behandla fläckar från dryck (t.ex. kaffe, juice
etc.) med ett rengöringsmedel för känsligt
tyg. Detta rengöringsmedel bör strykas på
med en svamp. Om fläckarna är svåra att ta
bort kan rengöringspasta appliceras direkt
på fläcken och sedan arbetas in i tyget. Ytan
måste då sköljas med rent vatten för att av-
lägsna eventuella rester från pastan. Gör det
genom att använda en fuktig duk eller tvätt-
svamp och sedan torka fläcken med en ab-
sorberande duk.
Avlägsna choklad eller makeupfläckar med
rengöringspasta (t.ex. mild såpa). Skölj se-
dan bort såpan med vatten (blöt tvättsvamp).
Ett spritbaserat rengöringsmedel kan använ-
das till att avlägsna fett, olja, läppstift eller
bläck. Torka sedan upp de upplösta fett- eller
färgpartiklarna med en absorberande duk el-
ler liknande. Eventuellt kan du behöva be-
handla fläcken med rengöringspasta och vat-
ten mer än en gång.
Om överdragen eller tygpanelerna är väldigt
smutsiga rekommenderar vi att du låter få
dem rengjorda av ett professionellt rengör-
ingsföretag med schampo och spray. »
263
Tekniska data
Tips
Funktion
Nödfall
Säkerhet
Page 282 of 320
Tips
– Täc
k loc
ket på expansionskärlet för kylme-
del med en duk och skruva upp den försik-
tigt åt vänster ››› .
– Fyll på kylmedel endast om det fortfarande
finn s
k ylmedel
i expansionskärlet, annars
kan du skada motorn. Om det inte finns
kylmedel i expansionskärlet ska du sluta
köra. Låt en serviceverkstad åtgärda pro-
blemet ››› .
– Om det fortfarande finns kylmedel i expan-
sion
st
anken ska du fylla på upp till den
övre markeringen.
– Fyll på med kylmedel tills nivån är stabil.
– Skruva på locket ordentligt.
Förlust av
kylmedel indikerar vanligtvis ett
läckage i kylsystemet. Kör fordonet direkt till
en specialiserad verkstad och låt undersöka
kylsystemet. Om det inte finns något läckage
i kylsystemet inträffar kylmedelsförlust en-
dast om kylmedlet kokar och tvingas ut ur sy-
stemet på grund av överhettning. VARNING
● Kylsy s
temet är trycksatt. Skruva inte av
locket till expansionskärlet för kylvätska när
motorn är varm: risk för brännskador!
● Frostskyddsmedlet och kylmedlet kan ut-
göra en hälsorisk. Där
för ska frostskydds-
medlet förvaras i originalbehållaren på säker
plats utom räckhåll för barn. Underlåtenhet
kan leda till förgiftning. ●
Om du arbetar i motorutr ymmet
ska du
komma ihåg att, även om tändningen är av,
kan kylarfläkten starta automatiskt.Detta ut-
gör en skaderisk. VARNING
Om det inte finns tillräckligt med frosts-
k yd d
smedel i kylsystemet kan fel uppstå i
motorn, vilket kan leda till allvarliga skador.
● Kontrollera att procentdelen tillsats är kor-
rekt med avseende på den läg
sta, förväntade
temperaturen i området som fordonet an-
vänds i.
● När utomhustemperaturen är väldigt låg
kan kylmedlet
frysa och fordonet immobilise-
ras. Om det händer fungerar inte heller vär-
mesystemet och passagerare med olämplig
klädsel kan frysa ihjäl. VIKTIGT
Fyll inte på expansionstanken med kylmedel
om den är tom! Luf t
kan komma in i kylsyste-
met. Om så är fallet ska du sluta köra. Upp-
sök specialisthjälp. Annars finns det risk för
skador på motorn. VIKTIGT
Originaltillsatser ska aldrig blandas med kyl-
medel som inte är g odk
ända av SEAT. Annars
finns en risk att motorn och dess kylsystem
skadas allvarligt. ●
Om vätsk an i e
xpansionsbehållaren inte är
lila utan exempelvis brun, indikerar det att
G13-tillsatsen har blandats med en olämplig
kylvätska. Kylmedlet måste då bytas så snart
som möjligt! Detta kan resultera i allvarliga
fel och skador på motorn. Miljövård
Kylvätska och tillsatser kan förorena miljön.
Om vätsk or s
pills ska de samlas upp och kas-
seras på lämpligt sätt för att skydda miljön. Bromsvätska
Fyl l
a på br oms
vätska Läs extrainformationen noggrant
› ›
›
s
i-
dan 50
Kontrollera bromsvätskenivån
Bromsvätskenivån måste vara mellan marker-
ingarna MIN och MAX.
Om bromsvätskenivån sjunker betydligt på
kort tid eller sjunker under MIN-markeringen
kan det dock finnas en läcka i bromssyste-
met. Uppsök specialisthjälp. En varningslam-
pa på instrumentpanelens display övervakar
bromsvätskenivån ››› sidan 104.
I högerstyrda fordon finns bromsvätskebe-
hållaren på andra sidan av motorutrymmet.
280
Page 290 of 320
Tips
System för däcktrycksövervak-
nin g
In lednin
g VARNING
Olämplig hantering av hjulen och däcken kan
leda ti l
l plötslig däcktrycksförlust, mönster-
separering eller punktering.
● Kolla däcktrycken regelbundet och se till
att de ligger på an
given nivå. Ett för lågt
däcktryck kan ge upphov till överhettning,
släppande mönster och till och med punkte-
rade däck.
● Däcktrycket ska alltid vara enligt vad som
anges
på etiketten när däcken är kalla ››› si-
dan 295.
● Kontrollera däckens kalla tryck regelbun-
det. Vid beho
v, ändra trycket i däcken när de
är kalla.
● Kontrollera däcken beträffande skador och
slitage r
egelbundet.
● Överskrid aldrig den högsta tillåtna hastig-
heten eller bel
astningen som anges för den
typ av däck din bil använder sig av. Miljövård
Däck med för lågt tryck leder till ökad bräns-
leförbrukning oc h däc
kslitage. Observera
● När man kör med n y
a däck för första gång-
en i hög hastighet kan de expandera en
aning, vilket kan ge upphov till en däcktryck-
svarning.
● Byt endast ut använda däck mot sådana
som har godkänt
s av SEAT för motsvarande
typ av bil.
● Förlita dig inte enbart på däckövervak-
ningssy
stemet. Kontrollera däcken regelbun-
det för att försäkra dig om att däcktrycket är
korrekt och att däcken inte är skadade på
grund av, punktering, skåror, revor och in-
tryck/bulor. Föremål som fastnat i däcken ska
endast tas bort om de inte har trängt igenom
däcket. Däckövervakningsindikator
Om en lampa börjar lysa
Trycket i ett eller flera däck har
sänkts jämfört med det däcktryck
som ställts in av föraren, eller har
däcket strukturella skador.
Dessutom hörs en ljudvarning samtidigt som ett text-
meddelande visas på instrumentpanelens display.
Stopp! Sänk hastigheten omedelbart! Stanna bilen
på ett säkert sätt så snart som möjligt. Undvik plötsliga
manövrar och hastig inbromsning. Kontrollera alla däck
samt däcktryck. Byt skadade däck. Om den blinkar
Systemfel
Signallampan blinkar i ungefär en minut och lyser sedan
kontinuerligt.
Om däcktrycket är korrekt, slå från och på tändningen
igen. Om signallampan förblir tänd kan däckövervak-
ningsindikatorn kalibreras. Låt en serviceverkstad un-
dersöka systemet.
När tändningen slås på tänds flera varnings-
och sign
al
lampor i några sekunder när syste-
met gör ett funktionstest. Lamporna slocknar
efter några sekunder. VARNING
Om däcken har olika tryck eller för lågt tryck
kan ett däc k
skadas, vilket kan leda till att
kontrollen över fordonet förloras och allvarli-
ga eller dödliga olyckor.
● Stanna fordonet omedelbart och kontrolle-
ra däcken om
varningslampan tänds.
● Om däcken har olika tryck eller om ett tryck
är för lågt ökar däc
kslitaget, påverkar det for-
donets stabilitet negativt samt ökar broms-
sträckan.
● Om däcken har olika tryck eller om ett tryck
är för lågt kan ett
däck skadas och punkteras
vilket leder till att kontrollen över fordonet
förloras.
● Föraren är ansvarig för att alla fordonets
däck är korr
ekt pumpade med rätt tryck. Re-
kommenderat däcktryck finns anvisat på eti-
ketten ››› sidan 295.288
Page 303 of 320
Alfabetiskt register
Alfabetiskt register
A
ABS se
Antib loc
keringssystem . . . . . . . . . . . . . . . . 168
ACC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192 radarsensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Adaptive Cruise Control tillfällig avaktivering . . . . . . . . . . . . . . . . . . . . . 200
Adaptiv farthållare . . . . . . . . . . . . . . . . . . . . . . . . 192 användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
funktionsfel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
indikeringar på displayen . . . . . . . . . . . . . . . . 194
radarsensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
speciella körsituationer . . . . . . . . . . . . . . . . . . 200
varnings- och signallampa . . . . . . . . . . . . . . . . 194
AdBlue information . . . . . . . . . . . . . . . . . . . . . . . 271, 273
max. påfyllningskapacitet . . . . . . . . . . . . . . . . 273
påfyllning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273
signallampa . . . . . . . . . . . . . . . . . . . . . . . . . . . 272
specifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . 273
tankkapacitet . . . . . . . . . . . . . . . . . . . . . 271, 273
varningslampa . . . . . . . . . . . . . . . . . . . . . . . . . 272
Airbagsystem krockkuddar fram . . . . . . . . . . . . . . . . . . . . . . . . 75
sidokrockkuddar . . . . . . . . . . . . . . . . . . . . . . . . . 16
Akustisk varningssignal säkerhetsbälte ej fastspänt . . . . . . . . . . . . . . . . 68
Alcantara: rengöring . . . . . . . . . . . . . . . . . . . . . . 265
Allmän instrumentpanel Kontrollampor . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Varningslampor . . . . . . . . . . . . . . . . . . . . . . . . . 38
Allmän översikt över instrumentpanelen Motorrum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
Anslutningsdosa . . . . . . . . . . . . . . . . . . . . . . . . . 109 Antal säten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Antiblockerin
gssystem . . . . . . . . . . . . . . . . . . . . 168
Antispinnsystem . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Area View . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241 se area View . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
Area View-system användningsanvisningar . . . . . . . . . . . . . . . . . 243
lägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
menyer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
skärm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Speciella egenskaper . . . . . . . . . . . . . . . . . . . . 243
Aspekter att ta i beaktande innan fordonet star- tas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Assistanssystem hastighetsbegränsare . . . . . . . . . . . . . . . . . . . 188
Parkeringsassistent . . . . . . . . . . . . . . . . . . . . . 226
parking system plus . . . . . . . . . . . . . . . . . . . . . 233
Auto Hold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Auto Hold-funktion . . . . . . . . . . . . . . . . . . . . . . . . 186
Autolås (centrallås) . . . . . . . . . . . . . . . . . . . . . . . 110
Automatiska biltvättar inaktivera Auto Hold-funktionen . . . . . . . . . . . 187
Automatisk halvljusstyrning . . . . . . . . . . . . . . . . 129
Automatisk växellåda . . . . . . . . . . . . . . . . . . . . . 172 bogsering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
hastighetsreglering i nedförsbacke . . . . . . . . 177
kick-down-funktion . . . . . . . . . . . . . . . . . . . . . . 176
körtips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Launch Control . . . . . . . . . . . . . . . . . . . . . . . . . 176
manuell frigöring av väljarspaken . . . . . . . . . . . 41
Ratt med växlingspaddlar . . . . . . . . . . . . . . . . 174
reservprogram . . . . . . . . . . . . . . . . . . . . . . . . . 178
tiptronic . . . . . . . . . . . . . . . . . . . . . . . . . . 172, 174
väljarspaklås . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
väljarspakslägen . . . . . . . . . . . . . . . . . . . . . . . 172
Automatväxel tändningsnyckelns säkerhetsspärr . . . . . . . . . 160
AUX-IN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 Avgasreningssystem
dieselpartik elfilter . . . . . . . . . . . . . . . . . . . . . . 181
katalysator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
signallampa . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Avgasreningssystem (diesel) . . . . . . . . . . . . . . . 271
Avgasrör: Göra rent . . . . . . . . . . . . . . . . . . . . . . . 262
Avläsa nivåer motorrum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
B
backassistent parkering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247
Backassistent . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245 -skärm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
användningsanvisningar . . . . . . . . . . . . . . . . . 246
speciella egenskaper . . . . . . . . . . . . . . . . . . . . 246
Backassistentsystem . . . . . . . . . . . . . . . . . . . . . . 245
Backkamera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
Backspegel avbländning . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Backspeglar justera yttre backspeglar . . . . . . . . . . . . . . . . . 138
Backväxel (automatisk växellåda) . . . . . . . . . . . 172
Bagage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Bagageräcke på taket sätta dit tvärslåar . . . . . . . . . . . . . . . . . . . . . . . 151
Bagageutrymme . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 automatiskt lås . . . . . . . . . . . . . . . . . . . . . . . . . 123
bagageutrymmesbelysning . . . . . . . . . . . . . . . 135
elektrisk öppning och stängning . . . . . . . . . . 121
förvaring av hatthyllan . . . . . . . . . . . . . . . . . . . 146
hatthylla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Låsa upp manuellt . . . . . . . . . . . . . . . . . . . . . . . 11
löstagbart golv i bagageutrymmet . . . . . . . . . 149
nätpåse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
301
Page 305 of 320
Alfabetiskt register
BSD se D et
ekt erin
g av döda vinklar (BSD) . . . . . . . 214
Buller Adaptiv farthållare . . . . . . . . . . . . . . . . . . . . . . 193
däck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Bultnyckel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Byta delar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258
byta batteri i bilnyckeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Byta bladen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
byta en glödlampa bakljus på bakluckan . . . . . . . . . . . . . . . . . . . . . 96
Bakre glödlampa på sidopanelen . . . . . . . . . . . 96
halvljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Byta en glödlampa . . . . . . . . . . . . . . . . . . . . . . . . . 92 blinkers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
dimljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
helljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Byta ett hjul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Byta hjul efterarbete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Byta torkarblad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Byta växel lägga i växlar (manuell växellåda) . . . . . . . . . . 171
Bältessträckare . . . . . . . . . . . . . . . . . . . . . . . . . 14, 72
Bärgningsskyddssystem . . . . . . . . . . . . . . . . . . . 120
C CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
CD-ROM-spelar (navigering) . . . . . . . . . . . . . . . . 144
Centrallås centrallåsbrytare . . . . . . . . . . . . . . . . . . . . . . . . 113
Elfönsterhissar . . . . . . . . . . . . . . . . . . . . . . . . . 124
Glidande/lutande soltak . . . . . . . . . . . . . . . . . 124
Keyless Access . . . . . . . . . . . . . . . . . . . . . . . . . 114
Manuell låsning . . . . . . . . . . . . . . . . . . . . . . . . . 10 nyckel med fjärrkontroll . . . . . . . . . . . . . . . . . . 112
programmering
. . . . . . . . . . . . . . . . . . . . . . . . . 112
selektivt upplåsningssystem . . . . . . . . . . . . . . 112
stöldskyddslarm . . . . . . . . . . . . . . . . . . . . . . . . 119
Centrallåssystem . . . . . . . . . . . . . . . . . . . . . . . . . 110
Central navkapsel . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Cetantal (dieselbränsle) . . . . . . . . . . . . . . . . . . . . 271
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Coming Home . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Coming Home-funktion . . . . . . . . . . . . . . . . . . . . 131
Cykelhållare maxlast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252
Montering på den infällbara dragkulan . . . . . 252
D
damm- och pollenfilter . . . . . . . . . . . . . . . . . . . . . 152
Delar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258
Detaljer rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261
Detaljer: rengöring . . . . . . . . . . . . . . . . . . . . . . . . 263
Detektering av döda vinklar (BSD) . . . . . . . . . . . 214 aktiverad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
dra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
funktionsfel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
indikation i sidospegeln . . . . . . . . . . . . . . . . . 215
körsituationer . . . . . . . . . . . . . . . . . . . . . . . . . . 217
signallampor . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
Diesel dieselpartikelfilter . . . . . . . . . . . . . . . . . . . . . . 181
förvärmning . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
motorolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277
tanka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271
Dieselpartikelfilter funktionsfel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Dieselpartikelfilter (diesel) . . . . . . . . . . . . . . . . . 181
Digital klocka . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Dimensioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299 Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100, 101
Distan
skontroll
se Adaptiv farthållare . . . . . . . . . . . . . . . . . . . . 192
Domkraft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54, 83 lyftpunkter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Dra Detektering av döda vinklar (BSD) . . . . . . . . . 219
Speciella egenskaper . . . . . . . . . . . . . . . . . . . . 219
Draganordning . . . . . . . . . . . . . . . . . . . . . . . . . . . 251 eftermontering . . . . . . . . . . . . . . . . . . . . . . . . . 256
elektrisk upplåsning av dragkula . . . . . . . . . . 251
felfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
montera en cykelhållare . . . . . . . . . . . . . . . . . . 252
se även Släpvagn . . . . . . . . . . . . . . . . . . . . . . . 251
signallampa . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
Dragkula elektrisk upplåsning . . . . . . . . . . . . . . . . . . . . 251
signallampa . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
Dra åt bältet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Dryckeshållare . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
DSG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Dynamisk räckviddsreglering för strålkastare . . 134
Däck byta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
dimensioner . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
däcktryck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284
livslängd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284
med obligatorisk rullriktning . . . . . . . . . . . . . . . 56
med riktat däckmönster . . . . . . . . . . . . . . . . . . 284
nya däck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
reparationssats . . . . . . . . . . . . . . . . . . . . . . . . . . 83
slitagevarnare . . . . . . . . . . . . . . . . . . . . . . . . . . 285
Tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284
Däckets mönsterdjup . . . . . . . . . . . . . . . . . . . . . . 285
Däckprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
Däckreparation . . . . . . . . . . . . . . . . . . . . . . . . . 53, 83
303
Page 307 of 320
Alfabetiskt register
funktionsfel Front
Ass
ist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Funktionsfel Adaptiv farthållare . . . . . . . . . . . . . . . . . . . . . . 193
dieselpartikelfilter . . . . . . . . . . . . . . . . . . . . . . 181
katalysator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
koppling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
växellåda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
övervakningssystem Front Assist . . . . . . . . . . 203
Fylla tanken bränslemätare . . . . . . . . . . . . . . . . . . . . . . . . . 104
Fyrhjulsdrift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266 bogsering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
snökedjor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267
vinterdäck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267
Fälgar Byta ett hjul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Färg kod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293
Fäste för bogserlina . . . . . . . . . . . . . . . . . . . . . . . . 57
Fästöglor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Fönster Elektrisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
elmanövrering . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
ta bort is . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
Förare se Korrekt sittställning . . . . . . . . . . . . . 63, 64, 65
Förarinformationssystem CD-/radioindikering . . . . . . . . . . . . . . . . . . . . . . 29
Styra med vindrutetorkarspaken . . . . . . . . . . . . 29
visning av motoroljetemperatur . . . . . . . . . . . . 34
Förvara föremål släpvagn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248
Förvaringsutrymme . . . . . . . . . . . . . . . . . . . . . . . 144 framsäte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
handskfack . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 Förvaringsutrymmen . . . . . . . . . . . . . . . . . . . . . . 143
handskfac ksbelysning . . . . . . . . . . . . . . . . . . . 135
Förvärma motorn . . . . . . . . . . . . . . . . . . . . . . . . . 164
Förvärmning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Förvärmningssystem signallampa . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
G Glidande panoramasoltak . . . . . . . . . . . . . . . . . . . 12 bekväm öppning/stängning . . . . . . . . . . . . . . 124
se även Soltak . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Glödlampa till dimljus . . . . . . . . . . . . . . . . . . . . . . 95
Glödlampsbyte registreringsskyltbelysning . . . . . . . . . . . . . . . . 97
Göra rent Avgasrör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
H
Handbroms Se Parkeringsbroms . . . . . . . . . . . . . . . . . . . . . 165
Handskfack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Hastighetsbegränsare . . . . . . . . . . . . . . . . 187, 188 använda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
signallampa . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
varningslampa . . . . . . . . . . . . . . . . . . . . . . . . . 188
visa meddelande . . . . . . . . . . . . . . . . . . . . . . . 188
Hastighetsreglering i nedförsbacke . . . . . . . . . . 177
Hastighetsvarnare . . . . . . . . . . . . . . . . . . . . . . . . . 35
Hatthylla förvaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
HDC se Utförskörningshjälp . . . . . . . . . . . . . . . . . . . 185
Helljusassistent . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Helljusspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Hissa upp fordonet . . . . . . . . . . . . . . . . . . . . . . . . . 55
Hjul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284, 295 byta . . . . . . . . . . . . . . . . . . . . . . . . . . . 54, 56, 286 central navkapsel . . . . . . . . . . . . . . . . . . . . . . . . 54
kedjor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295
n
ya hjul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
rengöra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
snökedjor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
tillfälligt reservhjul . . . . . . . . . . . . . . . . . . . . . . 290
Hjulbalans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284
Hjulbultar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295 lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
lossa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
stöldskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
åtdragningsmoment . . . . . . . . . . . . . . . . . . . . . 287
Hjulsida ta bort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Huvudpanel blinkers- och helljusspak . . . . . . . . . . . . . . . . . 129
Huvudskyddskrockkuddar säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . 76
Hängare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
I
Identifieringsbokstäver på motorn . . . . . . . . . . . 293
identifieringsskylt . . . . . . . . . . . . . . . . . . . . . . . . 293
Inaktivera passagerarkrockkudden fram . . . . . . . 15
Inaktivering av främre krockkudde . . . . . . . . . . . . 76
Inaktivitetsläge . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Inbromsning front assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Indikationer på displayen ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
kompass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
körsträcka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
rekommenderad växel . . . . . . . . . . . . . . . . . . . 102
sekundär hastighetsdisplay . . . . . . . . . . . . . . 102
tid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
305
