84Trabajos de inspección
d) El uso, mantenimiento e instrucciones de servicio establecidas en este manual no
se han respetado.
¬ATENCIÓN
• Uso Habitual: Como mínimo una vez por
semana, y funcionando al menos 10 horas.
• Sin Uso Habitual: Debe dejar el eScooter
totalmente cargado, antes de dejarlo esta-
cionado por un periodo de tiempo superior
a 1 semana.
Debe realizarse una carga completa cada
30 días para mantener la garantía.
Acuerdos que difieren de las condiciones de
garantía anteriores deberán ser confirmados
por escrito por el fabricante.
Trabajos de inspección
eScooter y batería
El eScooter deberá pasar una serie de
revisiones periódicas, según su kilometraje o
como mínimo una vez al año (si no se reco-
rren los kilómetros necesarios para pasar una
nueva revisión en el plazo de un año).
Lo mismo ocurre de forma análoga con los
packs de baterías, que tendrán sus propios
puntos a ser inspeccionados. Para las
baterías adquiridas junto con el eScooter, la
periodicidad de las revisiones será la misma
que la del eScooter, habiéndose de pasar
ambas revisiones a la vez.
El kilometraje estipulado para pasar las
revisiones tanto de eScooter como batería
se indica automáticamente en el display del
eScooter (en pantalla se mostrará el símbolo
de la llave inglesa
para indicar que se han alcanzado los kilómetros necesarios para
pasar la revisión) y es el siguiente:
• primera revisión a los 1.500 km o 3 meses,
• segunda revisión a los 5.000 km,
• tercera a los 10.000 km
• y las siguientes de 5.000 en 5.000 km. Las inspecciones del eScooter se deben
realizar no más tarde de 1 año después de la
última inspección (mínimo una por año).
La información de qué revisar se detalla en
los correspondientes manuales/planes de
mantenimiento, tanto de eScooter como de
batería.
Page 42 of 46

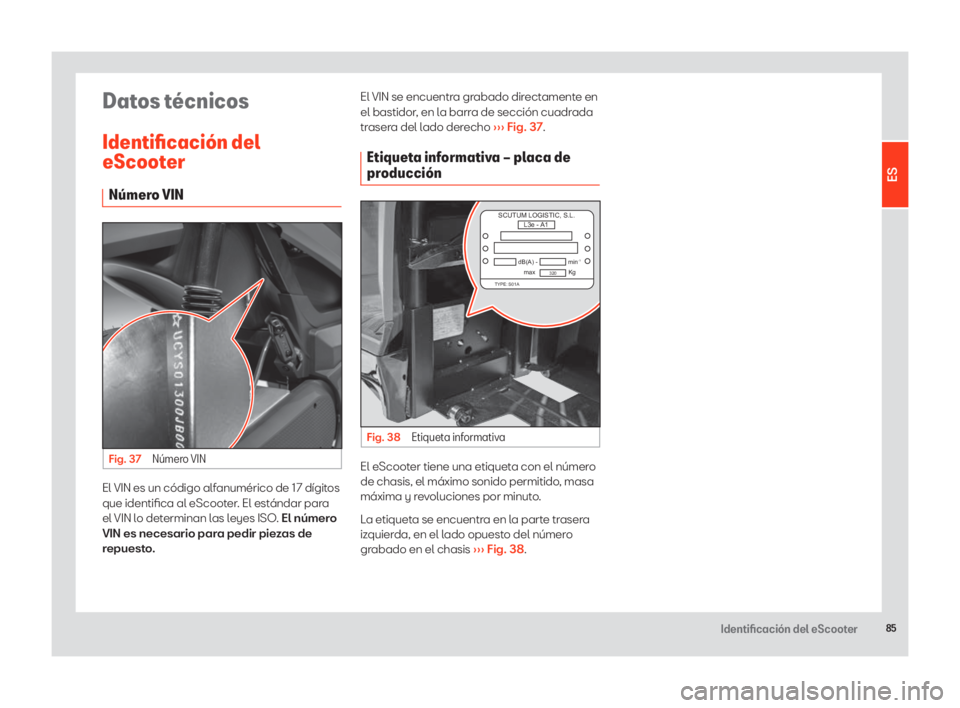

85Identificación del eScooter
Datos técnicos
Identificación del
eScooter
Número VIN
Fig. 37 Número VIN
El VIN es un código alfanumérico de 17 dígitos
que identifica al eScooter. El estándar para
el VIN lo determinan las leyes ISO. El número
VIN es necesario para pedir piezas de
repuesto.
El VIN se encuentra grabado directamente en
el bastidor, en la barra de sección cuadrada
trasera del lado derecho ››› Fig. 37.
Etiqueta informativa – placa de producción
Fig. 38 Etiqueta informativa
SCUTUM LOGISTIC, S.L.L3e - A1
dB(A) -
max min-1Kg320TYPE: S01A
El eScooter tiene una etiqueta con el número
de chasis, el máximo sonido permitido, masa
máxima y revoluciones por minuto.
La etiqueta se encuentra en la parte trasera
izquierda, en el lado opuesto del número
grabado en el chasis ››› Fig. 38.
ES
Page 43 of 46

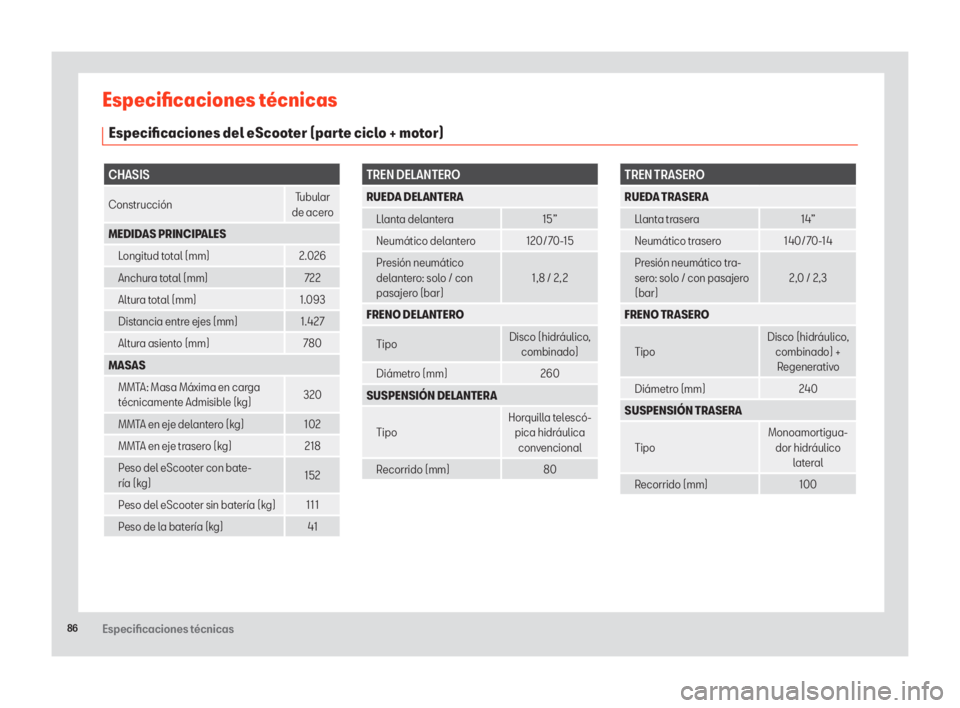

86Especificaciones técnicas
Especificaciones técnicas
Especificaciones del eScooter (parte ciclo + motor)
CHASIS
ConstrucciónTubular
de acero
MEDIDAS PRINCIPALES Longitud total (mm) 2.026
Anchura total (mm) 722
Altura total (mm) 1.093
Distancia entre ejes (mm) 1.427
Altura asiento (mm) 780
MASAS MMTA: Masa Máxima en carga
técnicamente Admisible (kg) 320
MMTA en eje delantero (kg) 102
MMTA en eje trasero (kg) 218
Peso del eScooter con bate-
ría (kg) 152
Peso del eScooter sin batería (kg) 111
Peso de la batería (kg) 41
TREN DELANTERO
RUEDA DELANTERA
Llanta delantera 15”
Neumático delantero 120/70-15
Presión neumático
delantero: solo / con
pasajero (bar) 1,8 / 2,2
FRENO DELANTERO Tipo Disco (hidráulico,
combinado)
Diámetro (mm) 260
SUSPENSIÓN DELANTERA
Tipo Horquilla telescó-
pica hidráulica convencional
Recorrido (mm) 80
TREN TRASERO
RUEDA TRASERA
Llanta trasera 14”
Neumático trasero 140/70-14
Presión neumático tra-
sero: solo / con pasajero
(bar) 2,0 / 2,3
FRENO TRASERO Tipo Disco (hidráulico,
combinado) + Regenerativo
Diámetro (mm) 240
SUSPENSIÓN TRASERA
Tipo Monoamortigua-
dor hidráulico lateral
Recorrido (mm) 100
Page 44 of 46

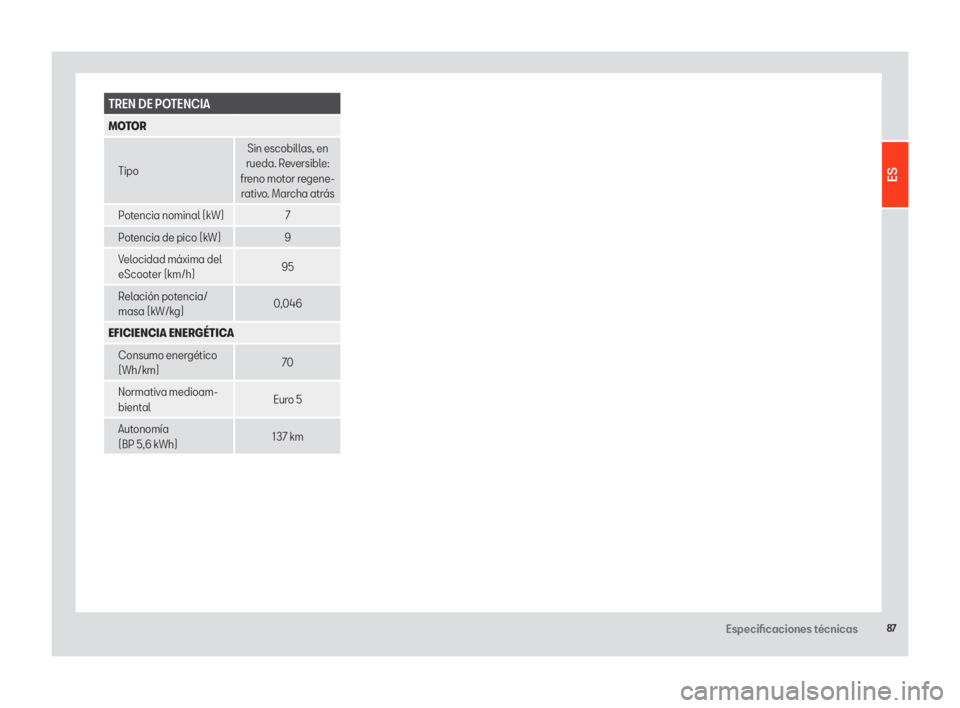

87Especificaciones técnicas
TREN DE POTENCIA
M OTO RTipo Sin escobillas, en
rueda. Reversible:
freno motor regene- rativo. Marcha atrás
Potencia nominal (kW) 7
Potencia de pico (kW) 9
Velocidad máxima del
eScooter (km/h) 95
Relación potencia/
masa (kW/kg) 0,046
EFICIENCIA ENERGÉTICA Consumo energético
(Wh/km) 70
Normativa medioam-
biental Euro 5
Autonomía
(BP 5,6 kWh) 137 km
ES
