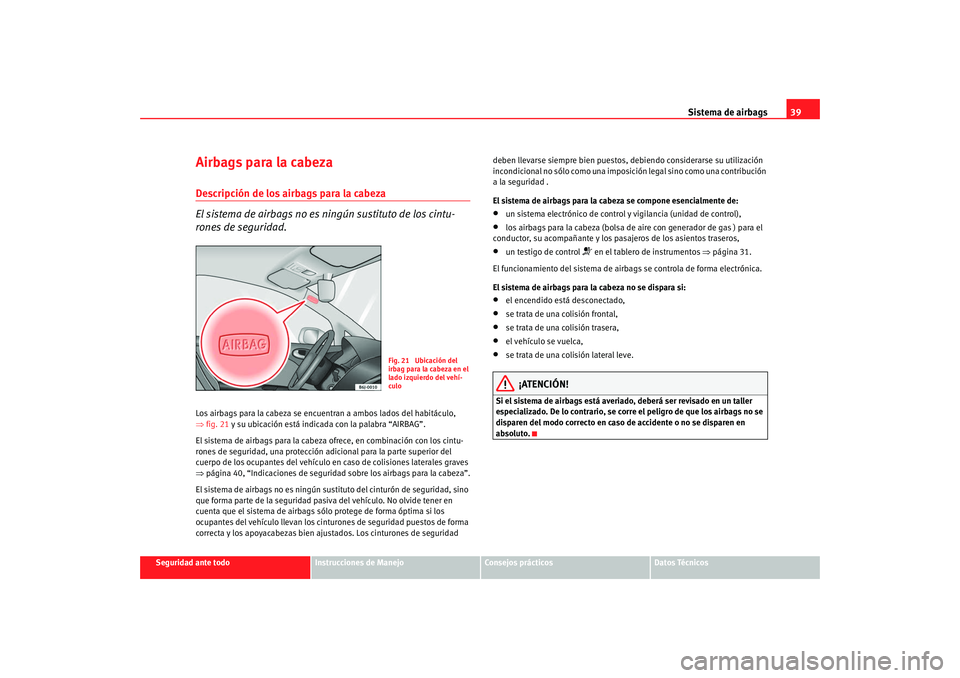

Page 41 of 272
Sistema de airbags39
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Airbags para la cabezaDescripción de los airbags para la cabeza
El sistema de airbags no es ningún sustituto de los cintu-
rones de seguridad.Los airbags para la cabeza se encuentran a ambos lados del habitáculo,
⇒fig. 21 y su ubicación está indicada con la palabra “AIRBAG”.
El sistema de airbags para la cabeza ofrece, en combinación con los cintu-
rones de seguridad, una protección adicional para la parte superior del
cuerpo de los ocupantes del vehículo en ca so de colisiones laterales graves
⇒ página 40, “Indicaciones de seguridad sobre los airbags para la cabeza”.
El sistema de airbags no es ningún sust ituto del cinturón de seguridad, sino
que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima si los
ocupantes del vehículo lleva n los cinturones de seguridad puestos de forma
correcta y los apoyacabezas bien ajustados. Los cinturones de seguridad deben llevarse siempre bien puestos, debiendo considerarse su utilización
incondicional no sólo como una imposición legal sino como una contribución
a la seguridad .
El sistema de airbags para la cabeza se compone esencialmente de:
•
un sistema electrónico de control y vigilancia (unidad de control),
•
los airbags para la cabeza (bolsa de aire con generador de gas ) para el
conductor, su acompañante y los pasajeros de los asientos traseros,
•
un testigo de control
en el tablero de instrumentos ⇒página 31.
El funcionamiento del sistema de airbags se controla de forma electrónica.
El sistema de airbags para la cabeza no se dispara si:
•
el encendido está desconectado,
•
se trata de una colisión frontal,
•
se trata de una colisión trasera,
•
el vehículo se vuelca,
•
se trata de una colisión lateral leve.
¡ATENCIÓN!
Si el sistema de airbags está averiado, deberá ser revisado en un taller
especializado. De lo contrario, se corre el peligro de que los airbags no se
disparen del modo correcto en caso de accidente o no se disparen en
absoluto.
Fig. 21 Ubicación del
irbag para la cabeza en el
lado izquierdo del vehí-
culo
Ibiza SC_ES.book Seite 39 Freitag, 27. Juni 2008 12:50 12

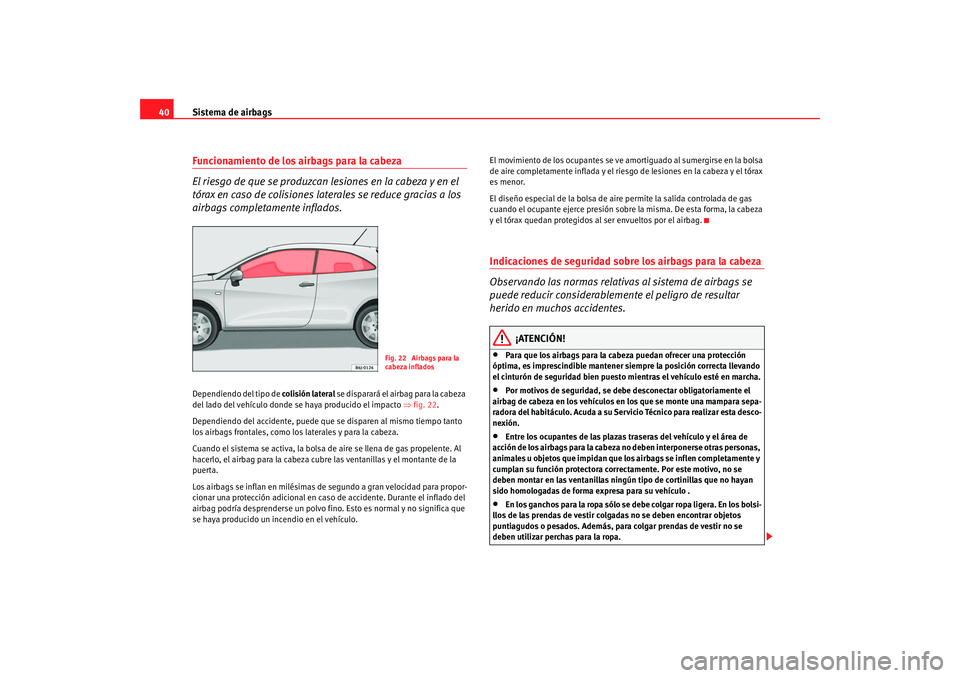

Page 42 of 272
Sistema de airbags
40Funcionamiento de los airbags para la cabeza
El riesgo de que se produzcan lesiones en la cabeza y en el
tórax en caso de colisiones laterales se reduce gracias a los
airbags completamente inflados.Dependiendo del tipo de colisión lateral se disparará el airbag para la cabeza
del lado del vehículo donde se haya producido el impacto ⇒fig. 22 .
Dependiendo del accidente, puede que se disparen al mismo tiempo tanto
los airbags frontales, como los laterales y para la cabeza.
Cuando el sistema se activa, la bolsa de aire se llena de gas propelente. Al
hacerlo, el airbag para la cabeza cubre las ventanillas y el montante de la
puerta.
Los airbags se inflan en milésimas de segundo a gran velocidad para propor-
cionar una protección adicional en caso de accidente. Durante el inflado del
airbag podría desprenderse un polvo fino . Esto es normal y no significa que
se haya producido un incendio en el vehículo. El movimiento de los ocupantes se ve amortiguado al sumergirse en la bolsa
de aire completamente inflada y el riesgo de lesiones en la cabeza y el tórax
es menor.
El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la
misma. De esta forma, la cabeza
y el tórax quedan protegidos al ser envueltos por el airbag.
Indicaciones de seguridad sobre los airbags para la cabeza
Observando las normas relativa s al sistema de airbags se
puede reducir considerablemente el peligro de resultar
herido en muchos accidentes.
¡ATENCIÓN!
•
Para que los airbags para la cabeza puedan ofrecer una protección
óptima, es imprescindible mantener siempre la posición correcta llevando
el cinturón de seguridad bien puesto mientras el vehículo esté en marcha.
•
Por motivos de seguridad, se debe desconectar obligatoriamente el
airbag de cabeza en los vehículos en los que se monte una mampara sepa-
radora del habitáculo. Acuda a su Servicio Técnico para realizar esta desco-
nexión.
•
Entre los ocupantes de las plazas traseras del vehículo y el área de
acción de los airbags para la cabeza no deben interponerse otras personas,
animales u objetos que impidan que los airbags se inflen completamente y
cumplan su función protectora correctamente. Por este motivo, no se
deben montar en las ventanillas ningún tipo de cortinillas que no hayan
sido homologadas de forma expresa para su vehículo .
•
En los ganchos para la ropa sólo se debe colgar ropa ligera. En los bolsi-
llos de las prendas de vestir colgadas no se deben encontrar objetos
puntiagudos o pesados. Además, para colgar prendas de vestir no se
deben utilizar perchas para la ropa.
Fig. 22 Airbags para la
cabeza inflados
Ibiza SC_ES.book Seite 40 Freitag, 27. Juni 2008 12:50 12

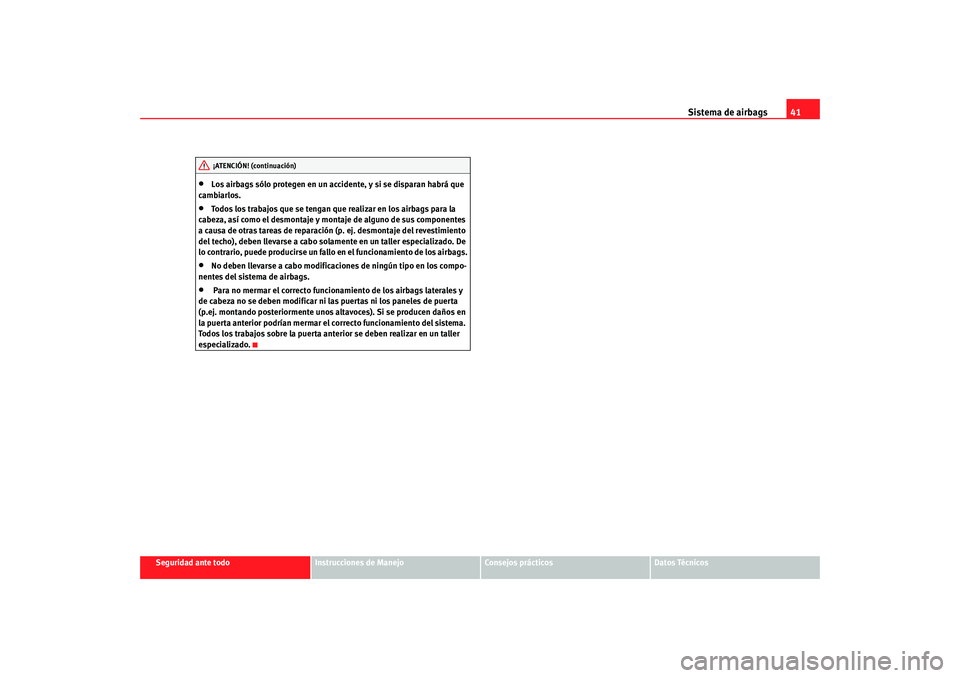

Page 43 of 272
Sistema de airbags41
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
•
Todos los trabajos que se tengan que realizar en los airbags para la
cabeza, así como el desmontaje y montaje de alguno de sus componentes
a causa de otras tareas de reparación (p. ej. desmontaje del revestimiento
del techo), deben llevarse a cabo solamente en un taller especializado. De
lo contrario, puede producirse un fallo en el funcionamiento de los airbags.
•
No deben llevarse a cabo modificaciones de ningún tipo en los compo-
nentes del sistema de airbags.
•
Para no mermar el correcto funcionamiento de los airbags laterales y
de cabeza no se deben modificar ni las puertas ni los paneles de puerta
(p.ej. montando posteriormente unos al tavoces). Si se producen daños en
la puerta anterior podrían mermar el correcto funcionamiento del sistema.
Todos los trabajos sobre la puerta anterior se deben realizar en un taller
especializado.¡ATENCIÓN! (continuación)
Ibiza SC_ES.book Seite 41 Freitag, 27. Juni 2008 12:50 12

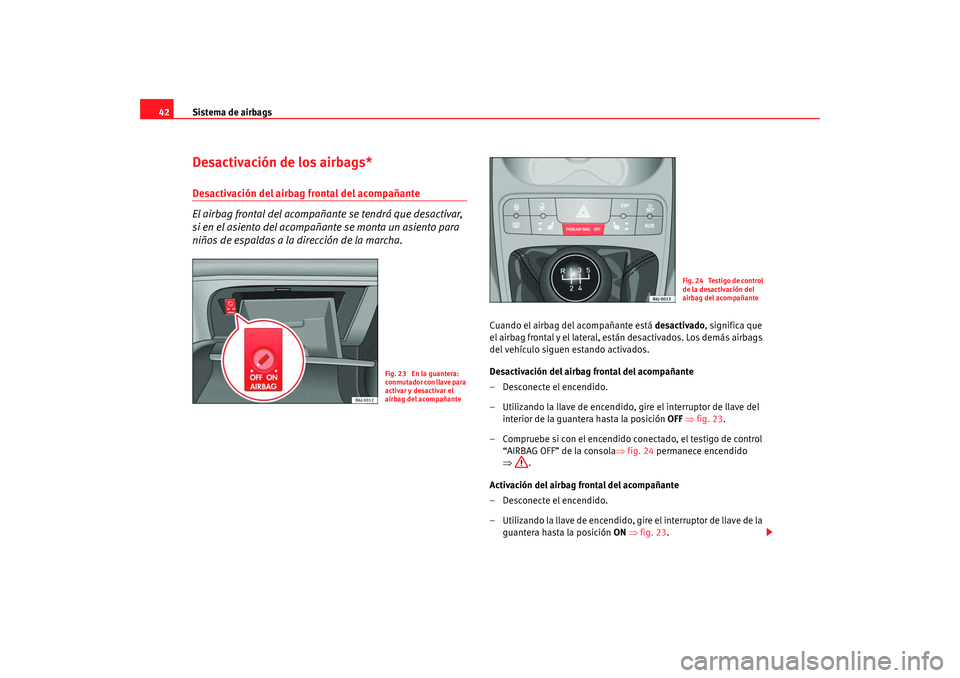

Page 44 of 272
Sistema de airbags
42Desactivación de los airbags*Desactivación del airbag frontal del acompañante
El airbag frontal del acompañante se tendrá que desactivar,
si en el asiento del acompañante se monta un asiento para
niños de espaldas a la dirección de la marcha.
Cuando el airbag del acompañante está desactivado, significa que
el airbag frontal y el lateral, están desactivados. Los demás airbags
del vehículo siguen estando activados.
Desactivación del airbag frontal del acompañante
– Desconecte el encendido.
– Utilizando la llave de encendido, gire el interruptor de llave del interior de la guantera hasta la posición OFF ⇒ fig. 23 .
– Compruebe si con el encendido conectado, el testigo de control “AIRBAG OFF” de la consola ⇒fig. 24 permanece encendido
⇒ .
Activación del airbag frontal del acompañante
– Desconecte el encendido.
– Utilizando la llave de encendido, gire el interruptor de llave de la guantera hasta la posición ON ⇒ fig. 23 .
Fig. 23 En la guantera:
conmutador con llave para
activar y desactivar el
airbag del acompañante
Fig. 24 Testigo de control
de la desactivación del
airbag del acompañante
Ibiza SC_ES.book Seite 42 Freitag, 27. Juni 2008 12:50 12

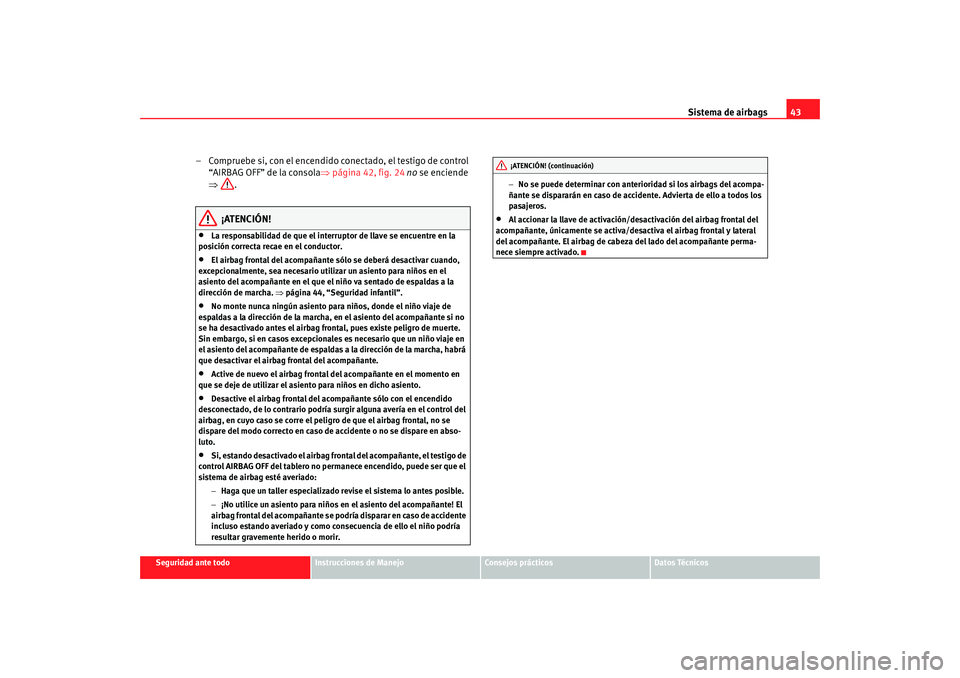

Page 45 of 272
Sistema de airbags43
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Compruebe si, con el encendido conectado, el testigo de control
“AIRBAG OFF” de la consola ⇒página 42, fig. 24 no se enciende
⇒ .
¡ATENCIÓN!
•
La responsabilidad de que el interruptor de llave se encuentre en la
posición correcta recae en el conductor.
•
El airbag frontal del acompañante sólo se deberá desactivar cuando,
excepcionalmente, sea necesario utilizar un asiento para niños en el
asiento del acompañante en el que el niño va sentado de espaldas a la
dirección de marcha. ⇒página 44, “Seguridad infantil”.
•
No monte nunca ningún asiento para niños, donde el niño viaje de
espaldas a la dirección de la marcha, en el asiento del acompañante si no
se ha desactivado antes el airbag frontal, pues existe peligro de muerte.
Sin embargo, si en casos excepcionales es necesario que un niño viaje en
el asiento del acompañante de espaldas a la dirección de la marcha, habrá
que desactivar el airbag frontal del acompañante.
•
Active de nuevo el airbag frontal del acompañante en el momento en
que se deje de utilizar el asiento para niños en dicho asiento.
•
Desactive el airbag frontal del acompañante sólo con el encendido
desconectado, de lo contrario podría surgir alguna avería en el control del
airbag, en cuyo caso se corre el peligro de que el airbag frontal, no se
dispare del modo correcto en caso de accidente o no se dispare en abso-
luto.
•
Si, estando desactivado el airbag fr ontal del acompañante, el testigo de
control AIRBAG OFF del tablero no perm anece encendido, puede ser que el
sistema de airbag esté averiado:
−Haga que un taller especializado revise el sistema lo antes posible.
− ¡No utilice un asiento para niños en el asiento del acompañante! El
airbag frontal del acompañante se podría disparar en caso de accidente
incluso estando averiado y como consecuencia de ello el niño podría
resultar gravemente herido o morir. −
No se puede determinar con anterioridad si los airbags del acompa-
ñante se dispararán en caso de accidente. Advierta de ello a todos los
pasajeros.
•
Al accionar la llave de activación/desactivación del airbag frontal del
acompañante, únicamente se activa/desactiva el airbag frontal y lateral
del acompañante. El airbag de cabeza del lado del acompañante perma-
nece siempre activado.¡ATENCIÓN! (continuación)
Ibiza SC_ES.book Seite 43 Freitag, 27. Juni 2008 12:50 12

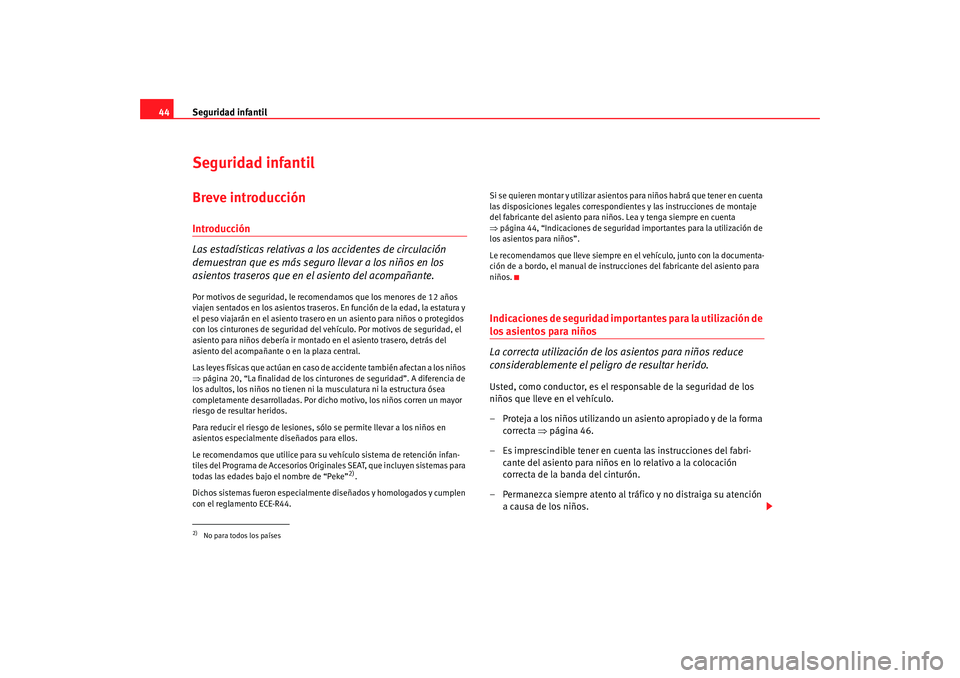

Page 46 of 272
Seguridad infantil
44Seguridad infantilBreve introducciónIntroducción
Las estadísticas relativas a los accidentes de circulación
demuestran que es más seguro llevar a los niños en los
asientos traseros que en el asiento del acompañante.Por motivos de seguridad, le recome ndamos que los menores de 12 años
viajen sentados en los asientos traseros. En función de la edad, la estatura y
el peso viajarán en el asiento trasero en un asiento para niños o protegidos
con los cinturones de seguridad del ve hículo. Por motivos de seguridad, el
asiento para niños debería ir montado en el asiento trasero, detrás del
asiento del acompañante o en la plaza central.
Las leyes físicas que actúan en caso de accidente también afectan a los niños
⇒ página 20, “La finalidad de los cinturon es de seguridad”. A diferencia de
los adultos, los niños no tienen ni la musculatura ni la estructura ósea
completamente desarrolladas. Por dicho motivo, los niños corren un mayor
riesgo de resultar heridos.
Para reducir el riesgo de lesiones, sólo se permite llevar a los niños en
asientos especialmente diseñados para ellos.
Le recomendamos que utilice para su vehículo sistema de retención infan-
tiles del Programa de Accesorios Originales SEAT, que incluyen sistemas para
todas las edades bajo el nombre de “Peke”
2).
Dichos sistemas fueron especialment e diseñados y homologados y cumplen
con el reglamento ECE-R44. Si se quieren montar y utilizar asientos
para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del asient o para niños. Lea y tenga siempre en cuenta
⇒ página 44, “Indicaciones de seguridad importantes para la utilización de
los asientos para niños”.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Indicaciones de seguridad importantes para la utilización de los asientos para niños
La correcta utilización de los asientos para niños reduce
considerablemente el peligro de resultar herido.Usted, como conductor, es el responsable de la seguridad de los
niños que lleve en el vehículo.
– Proteja a los niños utilizando un asiento apropiado y de la forma correcta ⇒página 46.
– Es imprescindible tener en cuenta las instrucciones del fabri- cante del asiento para niños en lo relativo a la colocación
correcta de la banda del cinturón.
– Permanezca siempre atento al tráfico y no distraiga su atención a causa de los niños.
2)No para todos los países
Ibiza SC_ES.book Seite 44 Freitag, 27. Juni 2008 12:50 12
Page 47 of 272
Seguridad infantil45
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Pare con regularidad para descansar siempre que haga un viaje
de largo recorrido. Como mínimo cada dos horas.
¡ATENCIÓN!
•
No monte nunca un asiento para niños, donde el niño viaje de espaldas
a la dirección de la marcha, en el asiento del acompañante si no se ha
desactivado antes el airbag frontal, pues existe peligro de muerte. Sin
embargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag frontal del acom-
pañante ⇒ página 42, “Desactivación de los airbags*”. Si el asiento del
acompañante tiene regulación en altura, desplácelo a su posición más
elevada.
•
En versiones que no incorporen interruptor de llave para desconexión
del airbag, se debe acudir a un Servicio Técnico para realizar dicha desco-
nexión.
•
Todos los ocupantes del vehículo debe rán ir sentados en la posición
correcta durante la marcha, sobre todo si se trata de niños.
•
No lleve nunca niños o bebés sentados en el regazo, pues correrían
peligro de muerte.
•
No permita nunca que los niños viajen sin ir sujetos de forma segura,
que se pongan de pie durante la marcha o que se arrodillen sobre el
asiento. En caso de accidente, el niño se vería desplazado por el interior del
vehículo, por lo que tanto él como los demás ocupantes del vehículo
podrían sufrir heridas graves e incluso mortales.
•
Si los niños van sentados de forma indebida durante la marcha, se
exponen en caso de frenazo brusco o accidente a un mayor riesgo de
resultar heridos. Esto es de especial importancia para los niños que vayan
en el asiento del acompañante, pues si el sistema de airbags se dispara en
caso de accidente, podría tener como consecuencia heridas muy graves e
incluso mortales .
•
Un asiento para niños adecuado ofrece una buena protección.
•
No deje nunca a un niño sólo en el asiento para niños o en el vehículo.
•
Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
•
Los niños de estatura inferior a 1,50 m no deben utilizar los cinturones
de seguridad del vehículo sin ir sentados en un asiento para niños, ya que
en caso de frenazos bruscos o accidente podrían resultar heridos en la zona
del abdomen y del cuello.
•
La banda del cinturón no deberá esta r retorcida ni dañada y no deberá
rozar con extremos cortantes.
•
Si los cinturones de seguridad están mal puestos pueden producirse
heridas incluso en el caso de accidentes poco graves o frenazos bruscos.
•
La posición de la banda del cinturón es de gran importancia para que
los cinturones de seguridad ofrezcan una protección óptima ⇒página 24,
“Cinturones de seguridad”.
•
En un asiento para niños sólo se puede llevar a un niño ⇒página 46,
“Asientos para niños”.¡ATENCIÓN! (continuación)
Ibiza SC_ES.book Seite 45 Freitag, 27. Juni 2008 12:50 12
Page 48 of 272
Seguridad infantil
46Asientos para niñosClasificación de los asientos para niños en grupos
Sólo se deben utilizar asientos para niños homologados y
que sean adecuados para el niño.Para los asientos para niños rige la norma ECE-R 44. ECE-R significa: Norma
de la Comisión Económica Europea
Los asientos para niños se clasifican en 5 grupos:
Grupo 0 : hasta 10 kg
Grupo 0+ : hasta 13 kg
Grupo 1 : de 9 a 18 kg
Grupo 2 : de 15 a 25 kg
Grupo 3 : de 22 a 36 kg
Los asientos para niños homologados según la norma ECE-R 44 llevan en el
asiento el distintivo de control ECE-R 44 (una E mayúscula en un círculo y,
debajo, el número de control).
Asientos para niños del grupo 0 y 0+
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.Grupo 0: Para bebés de hasta aprox. 9 meses y 10 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒fig. 25 .
Grupo 0+: Para bebés de hasta aprox. 18 meses y 13 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒fig. 25 .
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Fig. 25 Asiento para
niños del grupo 0 en el
asiento trasero, colocado
en el sentido contrario a la
dirección de la marcha.
Ibiza SC_ES.book Seite 46 Freitag, 27. Juni 2008 12:50 12
Page 49 of 272
Seguridad infantil47
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,
página 44.Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” o los asientos en los que el niño
va sentado de espaldas a la dirección de la marcha. Si se quieren montar y utilizar asientos
para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instrucciones del fabricante del asiento para
niños.
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,
página 44.Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 26 Asiento para
niños del grupo 1
montado en el asiento
trasero en la dirección de
la marcha.
Fig. 27 Asiento para
niños montado en el
asiento trasero en la
dirección de la marcha.
Ibiza SC_ES.book Seite 47 Freitag, 27. Juni 2008 12:50 12
Page 50 of 272
Seguridad infantil

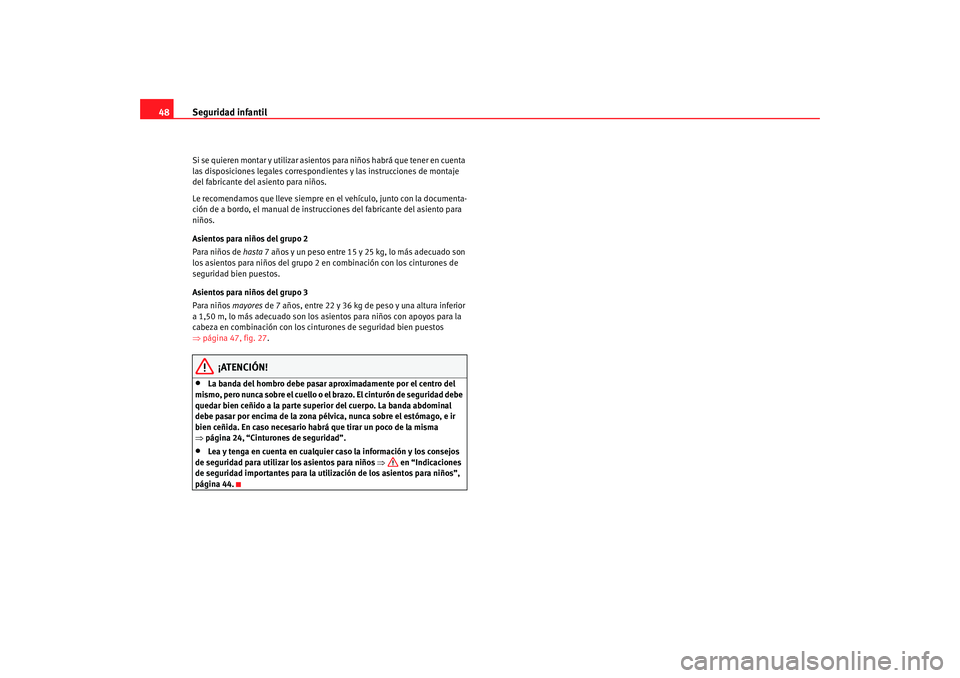

48Si se quieren montar y util izar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondientes y las instrucciones de montaje
del fabricante del asiento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado son
los asientos para niños del grupo 2 en combinación con los cinturones de
seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la
cabeza en combinación con los cinturones de seguridad bien puestos
⇒ página 47, fig. 27 .
¡ATENCIÓN!
•
La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad debe
quedar bien ceñido a la parte supe rior del cuerpo. La banda abdominal
debe pasar por encima de la zona pélvica, nunca sobre el estómago, e ir
bien ceñida. En caso necesario habrá que tirar un poco de la misma
⇒ página 24, “Cinturones de seguridad”.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 44.
Ibiza SC_ES.book Seite 48 Freitag, 27. Juni 2008 12:50 12
