Seat Leon 5D 2014 Betriebsanleitung (in German)

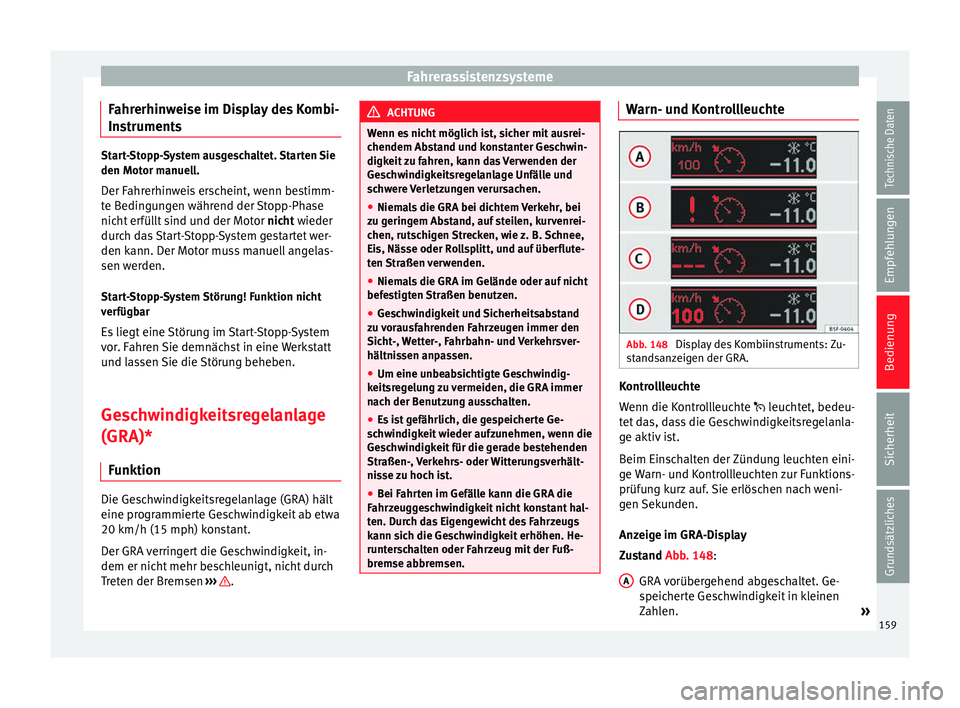

Fahrerassistenzsysteme
Fahrerhinweise im Display des Kombi-
Instruments Start-Stopp-System ausgeschaltet. Starten Sie
den Motor manuell.
Der Fahrerhinweis erscheint, wenn bestimm-
te Bedingungen während der Stopp-Phase
nicht erfüllt sind und der Motor nicht wieder
dur c
h das Start-Stopp-System gestartet wer-
den kann. Der Motor muss manuell angelas-
sen werden.
Start-Stopp-System Störung! Funktion nicht
verfügbar
Es liegt eine Störung im Start-Stopp-System
vor. Fahren Sie demnächst in eine Werkstatt
und lassen Sie die Störung beheben.
Geschwindigkeitsregelanlage
(GRA)* Funktion Die Geschwindigkeitsregelanlage (GRA) hält
eine programmierte Geschwindigkeit ab etwa
20 km/h (15 mph) konstant.
Der GRA verringert die Geschwindigkeit, in-
dem er nicht mehr beschleunigt, nicht durch
Treten der Bremsen
››› . ACHTUNG
Wenn es nicht möglich ist, sicher mit ausrei-
chendem Abstand und konstanter Geschwin-
digkeit zu fahren, kann das Verwenden der
Geschwindigkeitsregelanlage Unfälle und
schwere Verletzungen verursachen.
● Niemals die GRA bei dichtem Verkehr, bei
zu geringem Abstand, auf steilen, kurvenrei-
chen, rutschigen Strecken, wie z. B. Schnee,
Eis, Nässe oder Rollsplitt, und auf überflute-
ten Straßen verwenden.
● Niemals die GRA im Gelände oder auf nicht
befestigten Straßen benutzen.
● Geschwindigkeit und Sicherheitsabstand
zu vorausfahrenden Fahrzeugen immer den
Sicht-, Wetter-, Fahrbahn- und Verkehrsver-
hältnissen anpassen.
● Um eine unbeabsichtigte Geschwindig-
keitsregelung zu vermeiden, die GRA immer
nach der Benutzung ausschalten.
● Es ist gefährlich, die gespeicherte Ge-
schwindigkeit wieder aufzunehmen, wenn die
Geschwindigkeit für die gerade bestehenden
Straßen-, Verkehrs- oder Witterungsverhält-
nisse zu hoch ist.
● Bei Fahrten im Gefälle kann die GRA die
Fahrzeuggeschwindigkeit nicht konstant hal-
ten. Durch das Eigengewicht des Fahrzeugs
kann sich die Geschwindigkeit erhöhen. He-
runterschalten oder Fahrzeug mit der Fuß-
bremse abbremsen. Warn- und Kontrollleuchte
Abb. 148
Display des Kombiinstruments: Zu-
standsanzeigen der GRA. Kontrollleuchte
Wenn die Kontrollleuchte 
leuchtet, bedeu-
tet das, dass die Geschwindigkeitsregelanla-
ge aktiv ist.
Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
Anzeige im GRA-Display
Zustand
Abb. 148
:
GRA vorübergehend abgeschaltet. Ge-
speicherte Geschwindigkeit in kleinen
Zahlen. »
A
159
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Bedienung
Systemfehler. Fachbetrieb aufsuchen.
GRA eingeschaltet. Speicher der Ge-
schwindigkeit ist leer.
GRA ist aktiv. Gespeicherte Geschwindig-
keit in großen Zahlen. ACHTUNG
Beachten Sie die Sicherheitshinweise ››› in
Warn- und Kontrollleuchten auf Seite 74. Geschwindigkeitsregelanlage
bedienen*
Lesen Sie aufmerksam die zusätzlichen In-
formationen durch
›
› ›
 Seite 21.
Der Wert in Klammen in der Tabelle (in mph,
Meilen pro Stunde) bezieht sich ausschließ-
lich auf Kombi-Instrumente mit Anzeige der
Geschwindigkeit in Meilen.
Schalten mit GRA-Modus
Die GRA bremst, sobald Sie die Kupplung tre-
ten, und greift nach dem Schalten automa-
tisch wieder ein.
Bergabfahren mit der GRA
Wenn die GRA bergab die Geschwindigkeit
des Fahrzeugs nicht konstant halten kann,
Fahrzeug mit der Fußbremse abbremsen und
ggf. herunterschalten. B C
D Automatische Abschaltung
GRA-Regelung wird automatisch abgeschaltet
oder vorübergehend unterbrochen:
●
Wenn vom System ein Fehler festgestellt
wird, der die Funktion der GRA beeinträchti-
gen könnte.
● Wenn über einen gewissen Zeitraum das
Gaspedal betätigt und die gespeicherte Ge-
schwindigkeit überschritten wird.
● Wenn die dynamischen Fahrtregelungssys-
teme aktiv werden (z. B. ASR oder ESC).
● Wenn der Airbag auslöst. Adaptive Cruise Control ACC
(Automatische
Distanzregelung)*
Einleitung zum Thema Abb. 149
Erkennungsbereich. Die adaptive Geschwindigkeitsregelung
(ACC)
ist eine Erweiterung der Regulierungs-
f u

nktion der Fahrzeuggeschwindigkeit (GRA)
››› .
Die ACC-Funktion gestattet dem Fahrer das
Festlegen einer Geschwindigkeit zwischen 30
und 160 km/h (18 und 100 mph), sowie den
vorübergehenden gewünschten Abstand zum
vorherigen Fahrzeug. Die ACC-Funktion passt
die Fahrgeschwindigkeit des Fahrzeugs zu je-
dem Zeitpunkt an, indem ein Sicherheitsab-
stand in Bezug auf das Fahrzeug, das vor Ih-
nen fährt, aufrechterhalten wird.
160

Fahrerassistenzsysteme

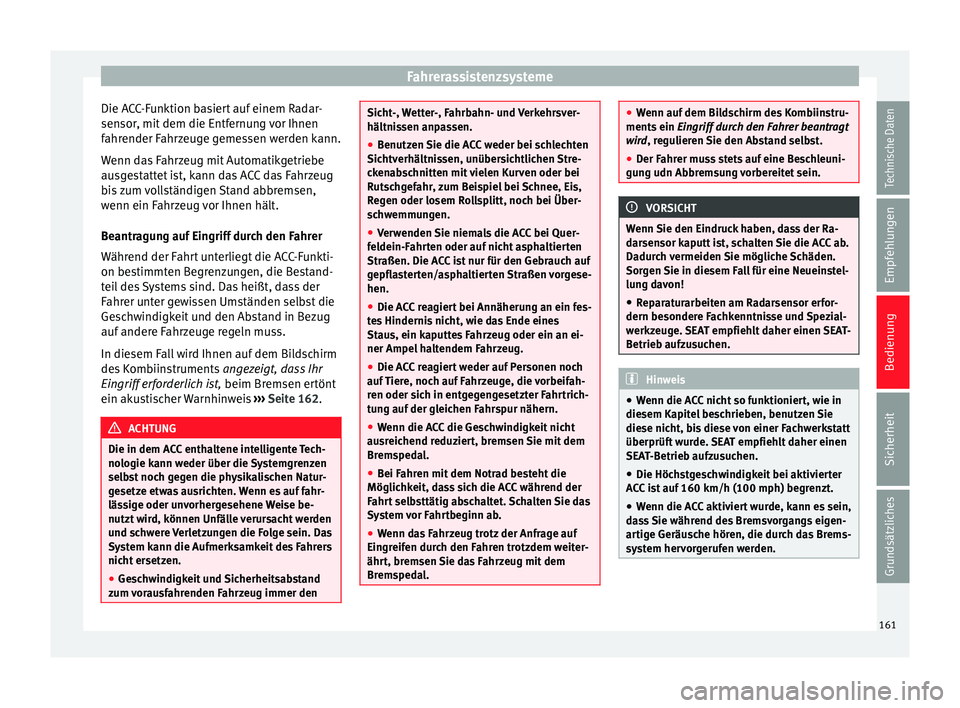

Die ACC-Funktion basiert auf einem Radar-
sensor, mit dem die Entfernung vor Ihnen
fahrender Fahrzeuge gemessen werden kann.
Wenn das Fahrzeug mit Automatikgetriebe
ausgestattet ist, kann das ACC das Fahrzeug
bis zum vollständigen Stand abbremsen,
wenn ein Fahrzeug vor Ihnen hält.
Beantragung auf Eingriff durch den Fahrer
Während der Fahrt unterliegt die ACC-Funkti-
on bestimmten Begrenzungen, die Bestand-
teil des Systems sind. Das heißt, dass der
Fahrer unter gewissen Umständen selbst die
Geschwindigkeit und den Abstand in Bezug
auf andere Fahrzeuge regeln muss.
In diesem Fall wird Ihnen auf dem Bildschirm
des Kombiinstruments angezeigt, dass Ihr
Eingriff erforderlich ist, beim Bremsen ertönt
ein ak u
stischer Warnhinweis ››› Seite 162. ACHTUNG
Die in dem ACC enthaltene intelligente Tech-
nologie kann weder über die Systemgrenzen
selbst noch gegen die physikalischen Natur-
gesetze etwas ausrichten. Wenn es auf fahr-
lässige oder unvorhergesehene Weise be-
nutzt wird, können Unfälle verursacht werden
und schwere Verletzungen die Folge sein. Das
System kann die Aufmerksamkeit des Fahrers
nicht ersetzen.
● Geschwindigkeit und Sicherheitsabstand
zum vorausfahrenden Fahrzeug immer den Sicht-, Wetter-, Fahrbahn- und Verkehrsver-
hältnissen anpassen.
●
Benutzen Sie die ACC weder bei schlechten
Sichtverhältnissen, unübersichtlichen Stre-
ckenabschnitten mit vielen Kurven oder bei
Rutschgefahr, zum Beispiel bei Schnee, Eis,
Regen oder losem Rollsplitt, noch bei Über-
schwemmungen.
● Verwenden Sie niemals die ACC bei Quer-
feldein-Fahrten oder auf nicht asphaltierten
Straßen. Die ACC ist nur für den Gebrauch auf
gepflasterten/asphaltierten Straßen vorgese-
hen.
● Die ACC reagiert bei Annäherung an ein fes-
tes Hindernis nicht, wie das Ende eines
Staus, ein kaputtes Fahrzeug oder ein an ei-
ner Ampel haltendem Fahrzeug.
● Die ACC reagiert weder auf Personen noch
auf Tiere, noch auf Fahrzeuge, die vorbeifah-
ren oder sich in entgegengesetzter Fahrtrich-
tung auf der gleichen Fahrspur nähern.
● Wenn die ACC die Geschwindigkeit nicht
ausreichend reduziert, bremsen Sie mit dem
Bremspedal.
● Bei Fahren mit dem Notrad besteht die
Möglichkeit, dass sich die ACC während der
Fahrt selbsttätig abschaltet. Schalten Sie das
System vor Fahrtbeginn ab.
● Wenn das Fahrzeug trotz der Anfrage auf
Eingreifen durch den Fahren trotzdem weiter-
ährt, bremsen Sie das Fahrzeug mit dem
Bremspedal. ●
Wenn auf dem Bildschirm des Kombiinstru-
ments ein Eingriff durch den Fahrer beantragt
wird, regulieren Sie den Abstand selbst.
● Der F

ahrer muss stets auf eine Beschleuni-
gung udn Abbremsung vorbereitet sein. VORSICHT
Wenn Sie den Eindruck haben, dass der Ra-
darsensor kaputt ist, schalten Sie die ACC ab.
Dadurch vermeiden Sie mögliche Schäden.
Sorgen Sie in diesem Fall für eine Neueinstel-
lung davon! ● Reparaturarbeiten am Radarsensor erfor-
dern besondere Fachkenntnisse und Spezial-
werkzeuge. SEAT empfiehlt daher einen SEAT-
Betrieb aufzusuchen. Hinweis
● Wenn die ACC nicht so funktioniert, wie in
diesem Kapitel beschrieben, benutzen Sie
diese nicht, bis diese von einer Fachwerkstatt
überprüft wurde. SEAT empfiehlt daher einen
SEAT-Betrieb aufzusuchen.
● Die Höchstgeschwindigkeit bei aktivierter
ACC ist auf 160 km/h (100 mph) begrenzt.
● Wenn die ACC aktiviert wurde, kann es sein,
dass Sie während des Bremsvorgangs eigen-
artige Geräusche hören, die durch das Brems-
system hervorgerufen werden. 161
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Bedienung
Bildschirmanzeigen, Kontroll- und

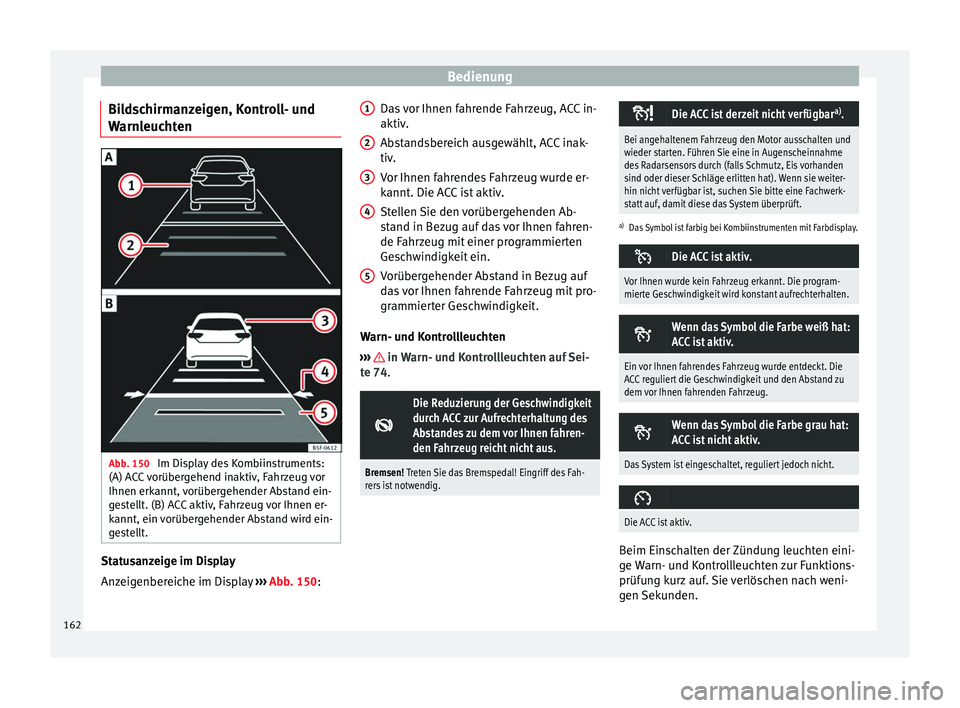

Warnleuchten Abb. 150
Im Display des Kombiinstruments:
(A) ACC vorübergehend inaktiv, Fahrzeug vor
Ihnen erkannt, vorübergehender Abstand ein-
gestellt. (B) ACC aktiv, Fahrzeug vor Ihnen er-
kannt, ein vorübergehender Abstand wird ein-
gestellt. Statusanzeige im Display
Anzeigenbereiche im Display
››› Abb. 150 : Da
s vor Ihnen fahrende Fahrzeug, ACC in-
aktiv.
Abstandsbereich ausgewählt, ACC inak-
tiv.
Vor Ihnen fahrendes Fahrzeug wurde er-
kannt. Die ACC ist aktiv.
Stellen Sie den vorübergehenden Ab-
stand in Bezug auf das vor Ihnen fahren-
de Fahrzeug mit einer programmierten
Geschwindigkeit ein.
Vorübergehender Abstand in Bezug auf
das vor Ihnen fahrende Fahrzeug mit pro-
grammierter Geschwindigkeit.
Warn- und Kontrollleuchten
››› in Warn- und Kontrollleuchten auf Sei-
te 74 . 
Die Reduzierung der Geschwindigkeit
durch ACC zur Aufrechterhaltung des
Abstandes zu dem vor Ihnen fahren-
den Fahrzeug reicht nicht aus.
Bremsen! Treten Sie das Bremspedal! Eingriff des Fah-
rers ist notwendig. 1
2
3
4
5 
Die ACC ist derzeit nicht verfügbar
a)
.
Bei angehaltenem Fahrzeug den Motor ausschalten und
wieder starten. Führen Sie eine in Augenscheinnahme
des Radarsensors durch (falls Schmutz, Eis vorhanden
sind oder dieser Schläge erlitten hat). Wenn sie weiter-
hin nicht verfügbar ist, suchen Sie bitte eine Fachwerk-
statt auf, damit diese das System überprüft.
a) Das Symbol ist farbig bei Kombiinstrumenten mit Farbdisplay. 
Die ACC ist aktiv.
Vor Ihnen wurde kein Fahrzeug erkannt. Die program-
mierte Geschwindigkeit wird konstant aufrechterhalten.

Wenn das Symbol die Farbe weiß hat:
ACC ist aktiv.
Ein vor Ihnen fahrendes Fahrzeug wurde entdeckt. Die
ACC reguliert die Geschwindigkeit und den Abstand zu
dem vor Ihnen fahrenden Fahrzeug.

Wenn das Symbol die Farbe grau hat:
ACC ist nicht aktiv.
Das System ist eingeschaltet, reguliert jedoch nicht.


Die ACC ist aktiv.
Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie verlöschen nach weni-
gen Sekunden.
162

Fahrerassistenzsysteme

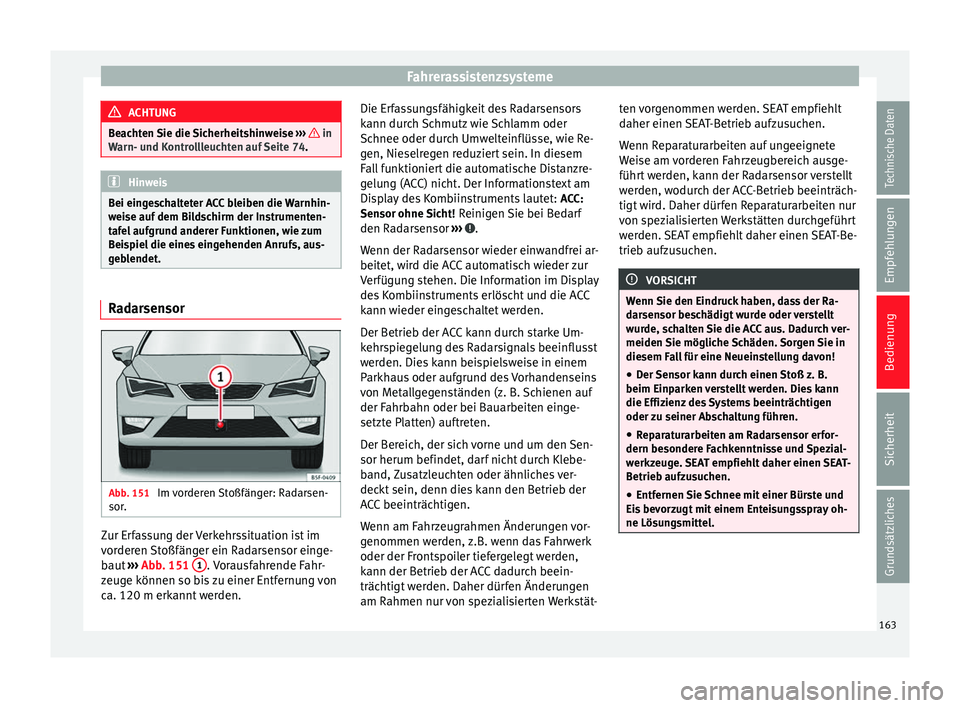

ACHTUNG
Beachten Sie die Sicherheitshinweise ››› in
Warn- und Kontrollleuchten auf Seite 74. Hinweis
Bei eingeschalteter ACC bleiben die Warnhin-
weise auf dem Bildschirm der Instrumenten-
tafel aufgrund anderer Funktionen, wie zum
Beispiel die eines eingehenden Anrufs, aus-
geblendet. Radarsensor
Abb. 151
Im vorderen Stoßfänger: Radarsen-
sor. Zur Erfassung der Verkehrssituation ist im
vorderen Stoßfänger ein Radarsensor einge-
baut
›››
Abb. 151 1 . Vorausfahrende Fahr-
zeuge können so bis zu einer Entfernung von
ca. 120 m erkannt werden. Die Erfassungsfähigkeit des Radarsensors
kann durch Schmutz wie Schlamm oder
Schnee oder durch Umwelteinflüsse, wie Re-
gen, Nieselregen reduziert sein. In diesem
Fall funktioniert die automatische Distanzre-
gelung (ACC) nicht. Der Informationstext am
Display des Kombiinstruments lautet:
ACC:
Sensor ohne Sicht! Reinigen Sie bei Bedarf
den Radarsensor ››› .
Wenn der Radarsensor wieder einwandfrei ar-
beitet, wird die ACC automatisch wieder zur
Verfügung stehen. Die Information im Display
des Kombiinstruments erlöscht und die ACC
kann wieder eingeschaltet werden.
Der Betrieb der ACC kann durch starke Um-
kehrspiegelung des Radarsignals beeinflusst
werden. Dies kann beispielsweise in einem
Parkhaus oder aufgrund des Vorhandenseins
von Metallgegenständen (z. B. Schienen auf
der Fahrbahn oder bei Bauarbeiten einge-
setzte Platten) auftreten.
Der Bereich, der sich vorne und um den Sen-
sor herum befindet, darf nicht durch Klebe-
band, Zusatzleuchten oder ähnliches ver-
deckt sein, denn dies kann den Betrieb der
ACC beeinträchtigen.
Wenn am Fahrzeugrahmen Änderungen vor-
genommen werden, z.B. wenn das Fahrwerk
oder der Frontspoiler tiefergelegt werden,
kann der Betrieb der ACC dadurch beein-
trächtigt werden. Daher dürfen Änderungen
am Rahmen nur von spezialisierten Werkstät- ten vorgenommen werden. SEAT empfiehlt
daher einen SEAT-Betrieb aufzusuchen.
Wenn Reparaturarbeiten auf ungeeignete
Weise am vorderen Fahrzeugbereich ausge-
führt werden, kann der Radarsensor verstellt
werden, wodurch der ACC-Betrieb beeinträch-
tigt wird. Daher dürfen Reparaturarbeiten nur
von spezialisierten Werkstätten durchgeführt
werden. SEAT empfiehlt daher einen SEAT-Be-
trieb aufzusuchen.
VORSICHT
Wenn Sie den Eindruck haben, dass der Ra-
darsensor beschädigt wurde oder verstellt
wurde, schalten Sie die ACC aus. Dadurch ver-
meiden Sie mögliche Schäden. Sorgen Sie in
diesem Fall für eine Neueinstellung davon!
● Der Sensor kann durch einen Stoß z. B.
beim Einparken verstellt werden. Dies kann
die Effizienz des Systems beeinträchtigen
oder zu seiner Abschaltung führen.
● Reparaturarbeiten am Radarsensor erfor-
dern besondere Fachkenntnisse und Spezial-
werkzeuge. SEAT empfiehlt daher einen SEAT-
Betrieb aufzusuchen.
● Entfernen Sie Schnee mit einer Bürste und
Eis bevorzugt mit einem Enteisungsspray oh-
ne Lösungsmittel. 163Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Bedienung

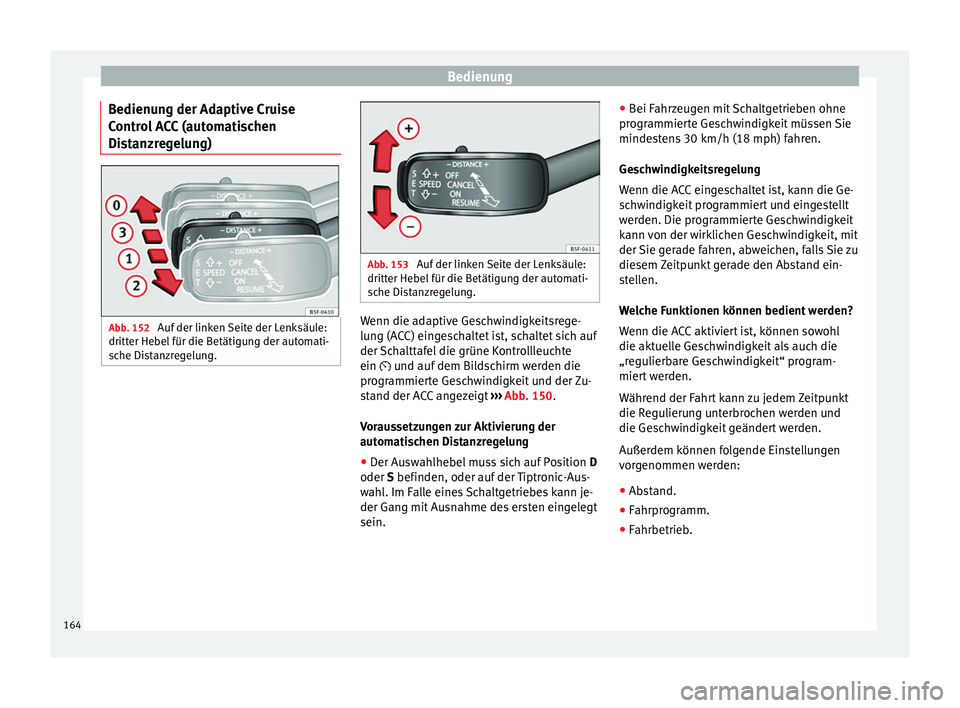

Bedienung der Adaptive Cruise
Control ACC (automatischen
Distanzregelung) Abb. 152
Auf der linken Seite der Lenksäule:
dritter Hebel für die Betätigung der automati-
sche Distanzregelung. Abb. 153
Auf der linken Seite der Lenksäule:
dritter Hebel für die Betätigung der automati-
sche Distanzregelung. Wenn die adaptive Geschwindigkeitsrege-
lung (ACC) eingeschaltet ist, schaltet sich auf
der Schalttafel die grüne Kontrollleuchte
ein 
und auf dem Bildschirm werden die
programmierte Geschwindigkeit und der Zu-
stand der ACC angezeigt ››› Abb. 150 .
V or
aussetzungen zur Aktivierung der
automatischen Distanzregelung
● Der Auswahlhebel muss sich auf Position D
oder S befinden, oder auf der Tiptronic-Aus-
w

ahl. Im Falle eines Schaltgetriebes kann je-
der Gang mit Ausnahme des ersten eingelegt
sein. ●
Bei Fahrzeugen mit Schaltgetrieben ohne
programmierte Geschwindigkeit müssen Sie
mindestens 30 km/h (18 mph) fahren.
Geschwindigkeitsregelung
Wenn die ACC eingeschaltet ist, kann die Ge-
schwindigkeit programmiert und eingestellt
werden. Die programmierte Geschwindigkeit
kann von der wirklichen Geschwindigkeit, mit
der Sie gerade fahren, abweichen, falls Sie zu
diesem Zeitpunkt gerade den Abstand ein-
stellen.
Welche Funktionen können bedient werden?
Wenn die ACC aktiviert ist, können sowohl
die aktuelle Geschwindigkeit als auch die
„regulierbare Geschwindigkeit“ program-
miert werden.
Während der Fahrt kann zu jedem Zeitpunkt
die Regulierung unterbrochen werden und
die Geschwindigkeit geändert werden.
Außerdem können folgende Einstellungen
vorgenommen werden:
● Abstand.
● Fahrprogramm.
● Fahrbetrieb.
164

Fahrerassistenzsysteme

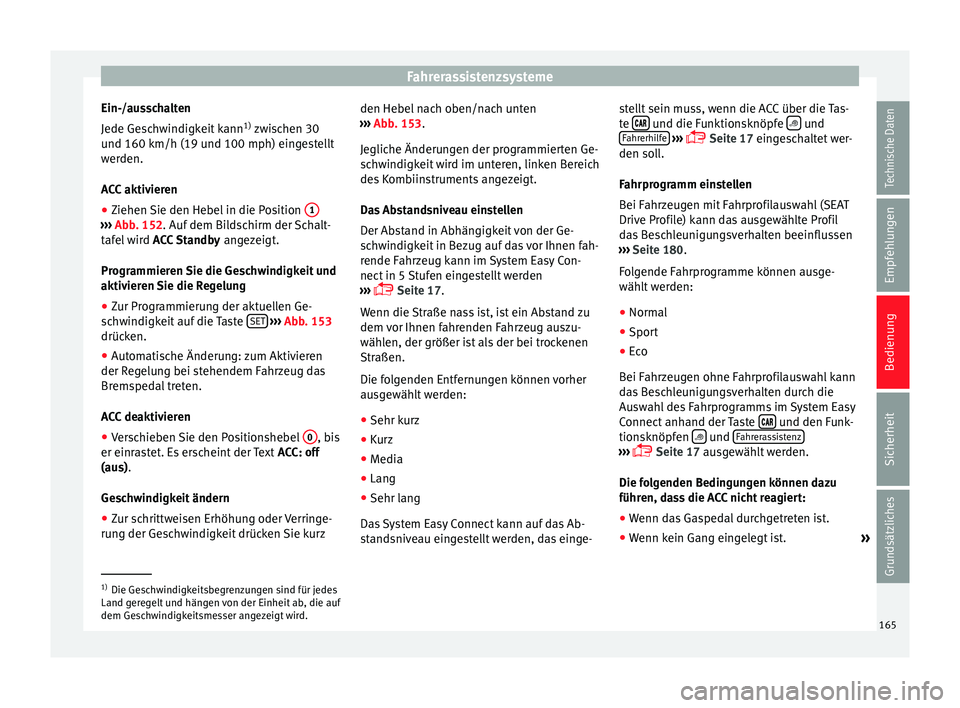

Ein-/ausschalten
Jede Geschwindigkeit kann 1)
zwischen 30
und 160 km/h (19 und 100 mph) eingestellt
werden.
ACC aktivieren
● Ziehen Sie den Hebel in die Position 1›››
Abb. 152 . Auf dem Bildschirm der Schalt-
t af
el wird ACC Standby angezeigt.
Programmieren Sie die Geschwindigkeit und
aktivieren Sie die Regelung
● Zur Programmierung der aktuellen Ge-
schwindigkeit auf die Taste SET
››› Abb. 153
drücken.
● Automatische Änderung: zum Aktivieren
der Regelung bei stehendem Fahrzeug das
Bremspedal treten.
ACC deaktivieren
● Verschieben Sie den Positionshebel 0 , bis
er einrastet. Es erscheint der Text ACC: off
(aus) .
Ge s

chwindigkeit ändern
● Zur schrittweisen Erhöhung oder Verringe-
rung der Geschwindigkeit drücken Sie kurz den Hebel nach oben/nach unten
››› Abb. 153.
Jeglic

he Änderungen der programmierten Ge-
schwindigkeit wird im unteren, linken Bereich
des Kombiinstruments angezeigt.
Das Abstandsniveau einstellen
Der Abstand in Abhängigkeit von der Ge-
schwindigkeit in Bezug auf das vor Ihnen fah-
rende Fahrzeug kann im System Easy Con-
nect in 5 Stufen eingestellt werden
›››  Seite 17.
Wenn die

Straße nass ist, ist ein Abstand zu
dem vor Ihnen fahrenden Fahrzeug auszu-
wählen, der größer ist als der bei trockenen
Straßen.
Die folgenden Entfernungen können vorher
ausgewählt werden:
● Sehr kurz
● Kurz
● Media
● Lang
● Sehr lang
Das System Easy Connect kann auf das Ab-
standsniveau eingestellt werden, das einge- stellt sein muss, wenn die ACC über die Tas-
te
 und die Funktionsknöpfe
 und
Fahrerhilfe
›››
 Seite 17 eingeschaltet wer-
den soll.
Fahrprogramm einstellen
Bei Fahrzeugen mit Fahrprofilauswahl (SEAT
Drive Profile) kann das ausgewählte Profil
das Beschleunigungsverhalten beeinflussen
››› Seite 180 .
F o

lgende Fahrprogramme können ausge-
wählt werden:
● Normal
● Sport
● Eco
Bei Fahrzeugen ohne Fahrprofilauswahl kann
das Beschleunigungsverhalten durch die
Auswahl des Fahrprogramms im System Easy
Connect anhand der Taste  und den Funk-
tionsknöpfen  und
Fahrerassistenz ›››
 Seite 17
ausgewählt werden.
Die f o

lgenden Bedingungen können dazu
führen, dass die ACC nicht reagiert:
● Wenn das Gaspedal durchgetreten ist.
● Wenn kein Gang eingelegt ist. »1)
Die Geschwindigkeitsbegrenzungen sind für jedes
Land geregelt und hängen von der Einheit ab, die auf
dem Geschwindigkeitsmesser angezeigt wird. 165
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Bedienung

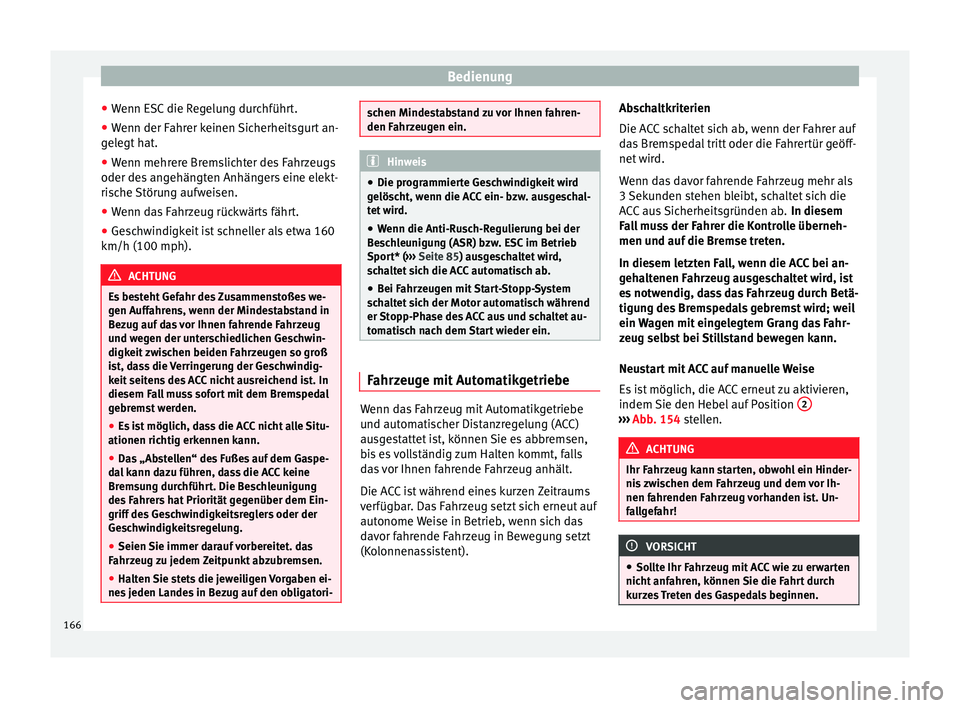

● Wenn ESC die Regelung durchführt.
● Wenn der Fahrer keinen Sicherheitsgurt an-
gelegt hat.
● Wenn mehrere Bremslichter des Fahrzeugs
oder des angehängten Anhängers eine elekt-
rische Störung aufweisen.
● Wenn das Fahrzeug rückwärts fährt.
● Geschwindigkeit ist schneller als etwa 160
km/h (100 mph). ACHTUNG
Es besteht Gefahr des Zusammenstoßes we-
gen Auffahrens, wenn der Mindestabstand in
Bezug auf das vor Ihnen fahrende Fahrzeug
und wegen der unterschiedlichen Geschwin-
digkeit zwischen beiden Fahrzeugen so groß
ist, dass die Verringerung der Geschwindig-
keit seitens des ACC nicht ausreichend ist. In
diesem Fall muss sofort mit dem Bremspedal
gebremst werden.
● Es ist möglich, dass die ACC nicht alle Situ-
ationen richtig erkennen kann.
● Das „Abstellen“ des Fußes auf dem Gaspe-
dal kann dazu führen, dass die ACC keine
Bremsung durchführt. Die Beschleunigung
des Fahrers hat Priorität gegenüber dem Ein-
griff des Geschwindigkeitsreglers oder der
Geschwindigkeitsregelung.
● Seien Sie immer darauf vorbereitet. das
Fahrzeug zu jedem Zeitpunkt abzubremsen.
● Halten Sie stets die jeweiligen Vorgaben ei-
nes jeden Landes in Bezug auf den obligatori- schen Mindestabstand zu vor Ihnen fahren-
den Fahrzeugen ein.
Hinweis
● Die programmierte Geschwindigkeit wird
gelöscht, wenn die ACC ein- bzw. ausgeschal-
tet wird.
● Wenn die Anti-Rusch-Regulierung bei der
Beschleunigung (ASR) bzw. ESC im Betrieb
Sport* ( ››› Seite 85
) ausgeschaltet wird,
s c
haltet sich die ACC automatisch ab.
● Bei Fahrzeugen mit Start-Stopp-System
schaltet sich der Motor automatisch während
er Stopp-Phase des ACC aus und schaltet au-
tomatisch nach dem Start wieder ein. Fahrzeuge mit Automatikgetriebe
Wenn das Fahrzeug mit Automatikgetriebe
und automatischer Distanzregelung (ACC)
ausgestattet ist, können Sie es abbremsen,
bis es vollständig zum Halten kommt, falls
das vor Ihnen fahrende Fahrzeug anhält.
Die ACC ist während eines kurzen Zeitraums
verfügbar. Das Fahrzeug setzt sich erneut auf
autonome Weise in Betrieb, wenn sich das
davor fahrende Fahrzeug in Bewegung setzt
(Kolonnenassistent).Abschaltkriterien
Die ACC schaltet sich ab, wenn der Fahrer auf
das Bremspedal tritt oder die Fahrertür geöff-
net wird.
Wenn das davor fahrende Fahrzeug mehr als
3 Sekunden stehen bleibt, schaltet sich die
ACC aus Sicherheitsgründen ab.
In diesem
Fall muss der Fahrer die Kontrolle überneh-
men und auf die Bremse treten.
In diesem letzten Fall, wenn die ACC bei an-
gehaltenen Fahrzeug ausgeschaltet wird, ist
es notwendig, dass das Fahrzeug durch Betä-
tigung des Bremspedals gebremst wird; weil
ein Wagen mit eingelegtem Grang das Fahr-
zeug selbst bei Stillstand bewegen kann.
Neustart mit ACC auf manuelle Weise
Es ist möglich, die ACC erneut zu aktivieren,
indem Sie den Hebel auf Position 2 ›››
Abb. 154 stellen. ACHTUNG
Ihr Fahrzeug kann starten, obwohl ein Hinder-
nis zwischen dem Fahrzeug und dem vor Ih-
nen fahrenden Fahrzeug vorhanden ist. Un-
fallgefahr! VORSICHT
● Sollte Ihr Fahrzeug mit ACC wie zu erwarten
nicht anfahren, können Sie die Fahrt durch
kurzes Treten des Gaspedals beginnen. 166

Fahrerassistenzsysteme
●

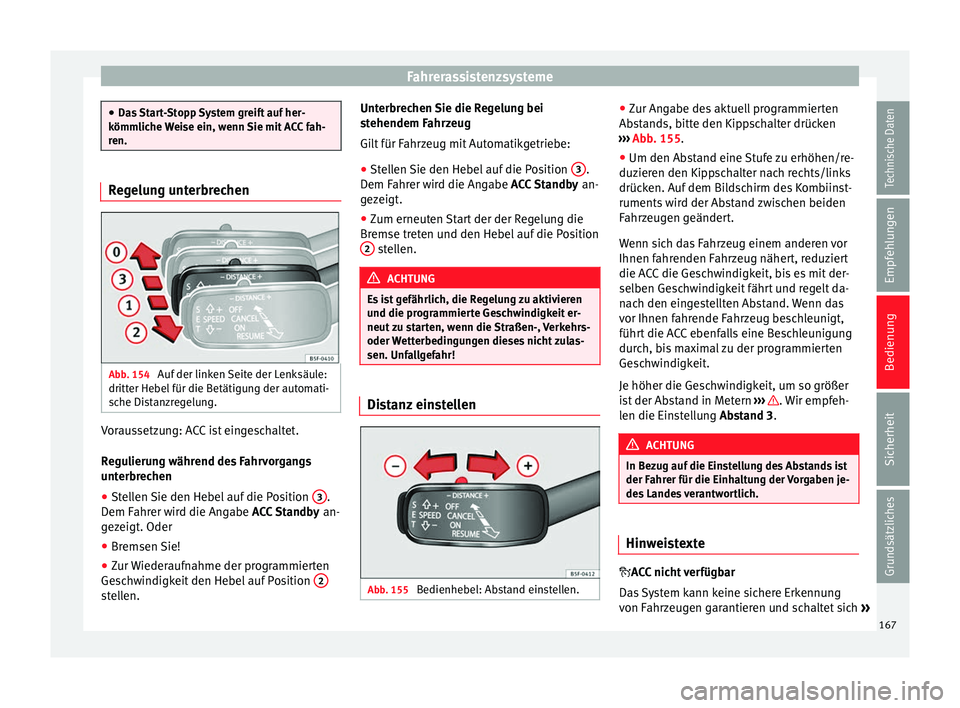

Das Start-Stopp System greift auf her-
kömmliche Weise ein, wenn Sie mit ACC fah-
ren. Regelung unterbrechen
Abb. 154
Auf der linken Seite der Lenksäule:
dritter Hebel für die Betätigung der automati-
sche Distanzregelung. Voraussetzung: ACC ist eingeschaltet.
Regulierung während des Fahrvorgangs
unterbrechen
● Stellen Sie den Hebel auf die Position 3 .
Dem Fahrer wird die Angabe ACC Standby
an-
g ez
eigt. Oder
● Bremsen Sie!
● Zur Wiederaufnahme der programmierten
Geschwindigkeit den Hebel auf Position 2stellen. Unterbrechen Sie die Regelung bei
stehendem Fahrzeug
Gilt für Fahrzeug mit Automatikgetriebe:
●
Stellen Sie den Hebel auf die Position 3 .
Dem Fahrer wird die Angabe ACC Standby
an-
g ez

eigt.
● Zum erneuten Start der der Regelung die
Bremse treten und den Hebel auf die Position 2 stellen.
ACHTUNG
Es ist gefährlich, die Regelung zu aktivieren
und die programmierte Geschwindigkeit er-
neut zu starten, wenn die Straßen-, Verkehrs-
oder Wetterbedingungen dieses nicht zulas-
sen. Unfallgefahr! Distanz einstellen
Abb. 155
Bedienhebel: Abstand einstellen. ●
Zur Angabe des aktuell programmierten
Abstands, bitte den Kippschalter drücken
››› Abb. 155 .
● Um den Ab s

tand eine Stufe zu erhöhen/re-
duzieren den Kippschalter nach rechts/links
drücken. Auf dem Bildschirm des Kombiinst-
ruments wird der Abstand zwischen beiden
Fahrzeugen geändert.
Wenn sich das Fahrzeug einem anderen vor
Ihnen fahrenden Fahrzeug nähert, reduziert
die ACC die Geschwindigkeit, bis es mit der-
selben Geschwindigkeit fährt und regelt da-
nach den eingestellten Abstand. Wenn das
vor Ihnen fahrende Fahrzeug beschleunigt,
führt die ACC ebenfalls eine Beschleunigung
durch, bis maximal zu der programmierten
Geschwindigkeit.
Je höher die Geschwindigkeit, um so größer
ist der Abstand in Metern ››› . Wir empfeh-
len die Einstellung Abstand 3. ACHTUNG
In Bezug auf die Einstellung des Abstands ist
der Fahrer für die Einhaltung der Vorgaben je-
des Landes verantwortlich. Hinweistexte

ACC nicht verfügbar
Das System kann keine sichere Erkennung
von Fahrzeugen garantieren und schaltet sich »
167
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Bedienung

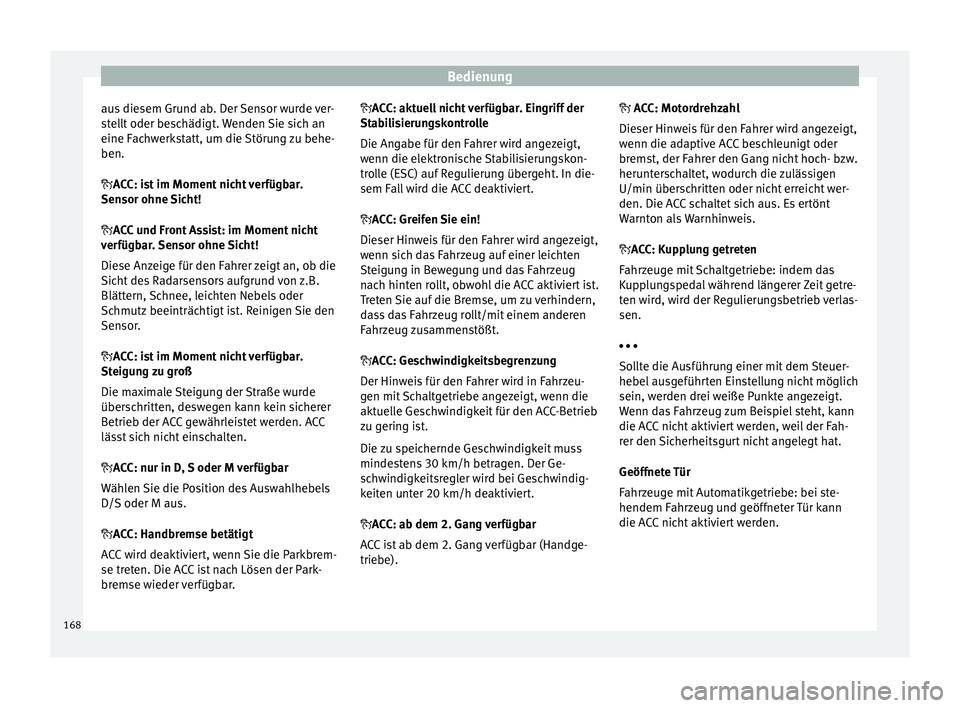

aus diesem Grund ab. Der Sensor wurde ver-
stellt oder beschädigt. Wenden Sie sich an
eine Fachwerkstatt, um die Störung zu behe-
ben.
 ACC: ist im Moment nicht verfügbar.
Sen sor ohne
Sicht!

ACC und Front Assist: im Moment nicht
verfügbar. Sensor ohne Sicht!
Diese Anzeige für den Fahrer zeigt an, ob die
Sicht des Radarsensors aufgrund von z.B.
Blättern, Schnee, leichten Nebels oder
Schmutz beeinträchtigt ist. Reinigen Sie den
Sensor.
ACC: ist im Moment nicht verfügbar.
Steigung zu groß
Die maximale Steigung der Straße wurde
überschritten, deswegen kann kein sicherer
Betrieb der ACC gewährleistet werden. ACC
lässt sich nicht einschalten.
ACC: nur in D, S oder M verfügbar
Wählen Sie die Position des Auswahlhebels
D/S oder M aus.
ACC: Handbremse betätigt
ACC wird deaktiviert, wenn Sie die Parkbrem-
se treten. Die ACC ist nach Lösen der Park-
bremse wieder verfügbar. ACC: aktuell nicht verfügbar. Eingriff der
Stabilisierungskontrolle
Die Angabe für den Fahrer wird angezeigt,
wenn die elektronische Stabilisierungskon-
trolle (ESC) auf Regulierung übergeht. In die-
sem Fall wird die ACC deaktiviert.
ACC: Greifen Sie ein!
Dieser Hin
weis für den Fahrer wird angezeigt,
wenn sich das Fahrzeug auf einer leichten
Steigung in Bewegung und das Fahrzeug
nach hinten rollt, obwohl die ACC aktiviert ist.
Treten Sie auf die Bremse, um zu verhindern,
dass das Fahrzeug rollt/mit einem anderen
Fahrzeug zusammenstößt.
ACC: Geschwindigkeitsbegrenzung
Der Hinweis für den Fahrer wird in Fahrzeu-
gen mit Schaltgetriebe angezeigt, wenn die
aktuelle Geschwindigkeit für den ACC-Betrieb
zu gering ist.
Die zu speichernde Geschwindigkeit muss
mindestens 30 km/h betragen. Der Ge-
schwindigkeitsregler wird bei Geschwindig-
keiten unter 20 km/h deaktiviert.
ACC: ab dem 2. Gang verfügbar
ACC ist ab dem 2. Gang verfügbar (Handge-
triebe).  ACC: Motordrehzahl
Dieser Hin

weis für den Fahrer wird angezeigt,
wenn die adaptive ACC beschleunigt oder
bremst, der Fahrer den Gang nicht hoch- bzw.
herunterschaltet, wodurch die zulässigen
U/min überschritten oder nicht erreicht wer-
den. Die ACC schaltet sich aus. Es ertönt
Warnton als Warnhinweis.

ACC: Kupplung getreten
Fahrzeuge mit Schaltgetriebe: indem das
Kupplungspedal während längerer Zeit getre-
ten wird, wird der Regulierungsbetrieb verlas-
sen.
  
Sollte die Ausführung einer mit dem Steuer-
hebel ausgeführten Einstellung nicht möglich
sein, werden drei weiße Punkte angezeigt.
Wenn das Fahrzeug zum Beispiel steht, kann
die ACC nicht aktiviert werden, weil der Fah-
rer den Sicherheitsgurt nicht angelegt hat.
Geöffnete Tür
Fahrzeuge mit Automatikgetriebe: bei ste-
hendem Fahrzeug und geöffneter Tür kann
die ACC nicht aktiviert werden.
168
