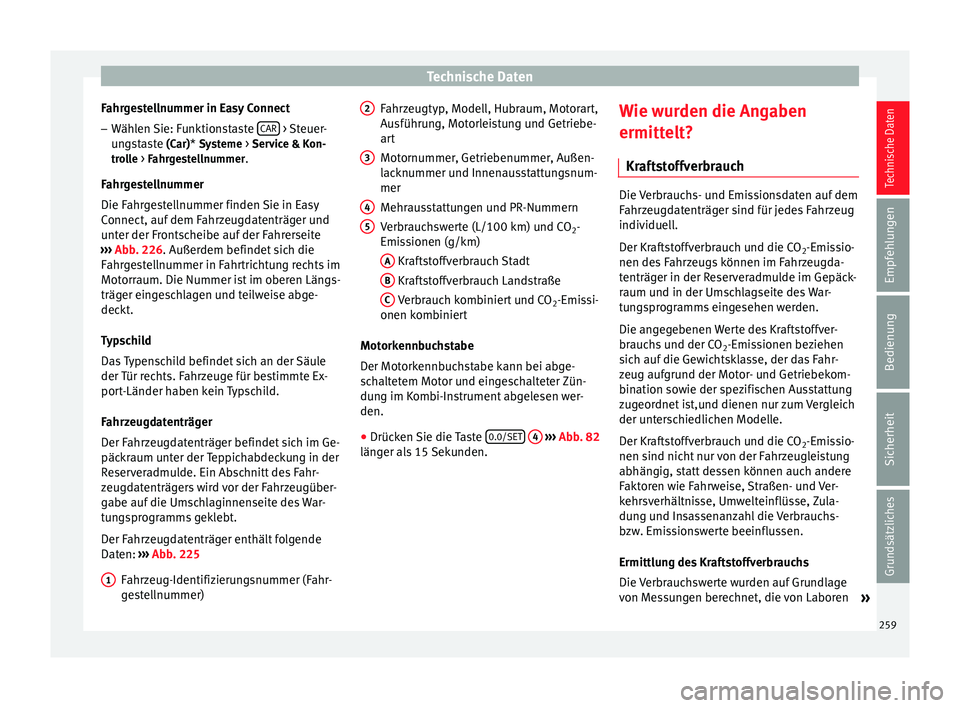

Technische Daten
Fahrgestellnummer in Easy Connect
– Wählen Sie: Funktionstaste CAR > Steuer-
ungstaste (Car)* Systeme > Service & Kon-
tr o
lle > Fahrgestellnummer.
Fahr
gestellnummer
Die Fahrgestellnummer finden Sie in Easy
Connect, auf dem Fahrzeugdatenträger und
unter der Frontscheibe auf der Fahrerseite
››› Abb. 226. Außerdem befindet sich die
Fahr
gestellnummer in Fahrtrichtung rechts im
Motorraum. Die Nummer ist im oberen Längs-
träger eingeschlagen und teilweise abge-
deckt.
Typschild
Das Typenschild befindet sich an der Säule
der Tür rechts. Fahrzeuge für bestimmte Ex-
port-Länder haben kein Typschild.
Fahrzeugdatenträger
Der Fahrzeugdatenträger befindet sich im Ge-
päckraum unter der Teppichabdeckung in der
Reserveradmulde. Ein Abschnitt des Fahr-
zeugdatenträgers wird vor der Fahrzeugüber-
gabe auf die Umschlaginnenseite des War-
tungsprogramms geklebt.
Der Fahrzeugdatenträger enthält folgende
Daten: ›››
Abb. 225
Fahrzeug-Identifizierungsnummer (Fahr-
gestellnummer)
1 Fahrzeugtyp, Modell, Hubraum, Motorart,
Ausführung, Motorleistung und Getriebe-
art
Motornummer, Getriebenummer, Außen-
lacknummer und Innenausstattungsnum-
mer
Mehrausstattungen und PR-Nummern
Verbrauchswerte (L/100 km) und CO
2-
Emissionen (g/km)
A Kraftstoffverbrauch Stadt
B Kraftstoffverbrauch Landstraße
C Verbrauch kombiniert und CO
2-Emissi-
onen kombiniert
Motorkennbuchstabe
Der Motorkennbuchstabe kann bei abge-
schaltetem Motor und eingeschalteter Zün-
dung im Kombi-Instrument abgelesen wer-
den. ● Drücken Sie die Taste 0.0/SET
4
››› Abb. 82
länger als 15 Sekunden. 2 3
4
5 Wie wurden die Angaben
ermittelt?
Kraftstoffverbrauch Die Verbrauchs- und Emissionsdaten auf dem
Fahrzeugdatenträger sind für jedes Fahrzeug
individuell.
Der Kraftstoffverbrauch und die CO
2-Emissio-
nen des Fahrzeugs können im Fahrzeugda-
tenträger in der Reserveradmulde im Gepäck-
raum und in der Umschlagseite des War-
tungsprogramms eingesehen werden.
Die angegebenen Werte des Kraftstoffver-
brauchs und der CO 2-Emissionen beziehen
sich auf die Gewichtsklasse, der das Fahr-
zeug aufgrund der Motor- und Getriebekom-
bination sowie der spezifischen Ausstattung
zugeordnet ist,und dienen nur zum Vergleich
der unterschiedlichen Modelle.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen sind nicht nur von der Fahrzeugleistung
abhängig, statt dessen können auch andere
Faktoren wie Fahrweise, Straßen- und Ver-
kehrsverhältnisse, Umwelteinflüsse, Zula-
dung und Insassenanzahl die Verbrauchs-
bzw. Emissionswerte beeinflussen.
Ermittlung des Kraftstoffverbrauchs
Die Verbrauchswerte wurden auf Grundlage
von Messungen berechnet, die von Laboren »
259
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 262 of 300

Technische Daten

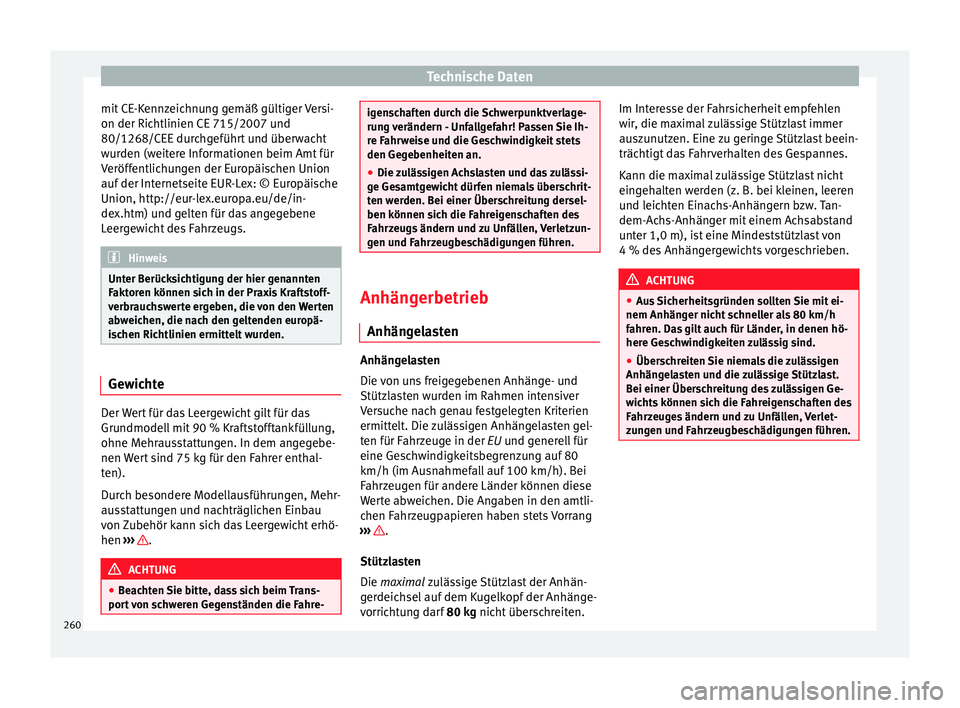

mit CE-Kennzeichnung gemäß gültiger Versi-
on der Richtlinien CE 715/2007 und
80/1268/CEE durchgeführt und überwacht
wurden (weitere Informationen beim Amt für
Veröffentlichungen der Europäischen Union
auf der Internetseite EUR-Lex: © Europäische
Union, http://eur-lex.europa.eu/de/in-
dex.htm) und gelten für das angegebene
Leergewicht des Fahrzeugs. Hinweis
Unter Berücksichtigung der hier genannten
Faktoren können sich in der Praxis Kraftstoff-
verbrauchswerte ergeben, die von den Werten
abweichen, die nach den geltenden europä-
ischen Richtlinien ermittelt wurden. Gewichte
Der Wert für das Leergewicht gilt für das
Grundmodell mit 90 % Kraftstofftankfüllung,
ohne Mehrausstattungen. In dem angegebe-
nen Wert sind 75 kg für den Fahrer enthal-
ten).
Durch besondere Modellausführungen, Mehr-
ausstattungen und nachträglichen Einbau
von Zubehör kann sich das Leergewicht erhö-
hen
››› .
ACHTUNG
● Beachten Sie bitte, dass sich beim Trans-
port von schweren Gegenständen die Fahre- igenschaften durch die Schwerpunktverlage-
rung verändern - Unfallgefahr! Passen Sie Ih-
re Fahrweise und die Geschwindigkeit stets
den Gegebenheiten an.
●
Die zulässigen Achslasten und das zulässi-
ge Gesamtgewicht dürfen niemals überschrit-
ten werden. Bei einer Überschreitung dersel-
ben können sich die Fahreigenschaften des
Fahrzeugs ändern und zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen. Anhängerbetrieb
Anhängelasten Anhängelasten
Die von uns freigegebenen Anhänge- und
Stützlasten wurden im Rahmen intensiver
Versuche nach genau festgelegten Kriterien
ermittelt. Die zulässigen Anhängelasten gel-
ten für Fahrzeuge in der EU und generell für
eine Geschwindigkeitsbegrenzung auf 80
km/h (im Ausnahmefall auf 100 km/h). Bei
Fahrzeugen für andere Länder können diese
Werte abweichen. Die Angaben in den amtli-
chen Fahrzeugpapieren haben stets Vorrang
››› .
Stützlasten
Die maximal
zulässige Stützlast der Anhän-
g
erdeichsel auf dem Kugelkopf der Anhänge-
vorrichtung darf 80 kg
nicht überschreiten. Im Interesse der Fahrsicherheit empfehlen
wir, die maximal zulässige Stützlast immer
auszunutzen. Eine zu geringe Stützlast beein-
trächtigt das Fahrverhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht
eingehalten werden (z. B. bei kleinen, leeren
und leichten Einachs-Anhängern bzw. Tan-
dem-Achs-Anhänger mit einem Achsabstand
unter 1,0 m), ist eine Mindeststützlast von
4 % des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit ei-
nem Anhänger nicht schneller als 80 km/h
fahren. Das gilt auch für Länder, in denen hö-
here Geschwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen
Anhängelasten und die zulässige Stützlast.
Bei einer Überschreitung des zulässigen Ge-
wichts können sich die Fahreigenschaften des
Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen. 260
Page 263 of 300

Technische Daten

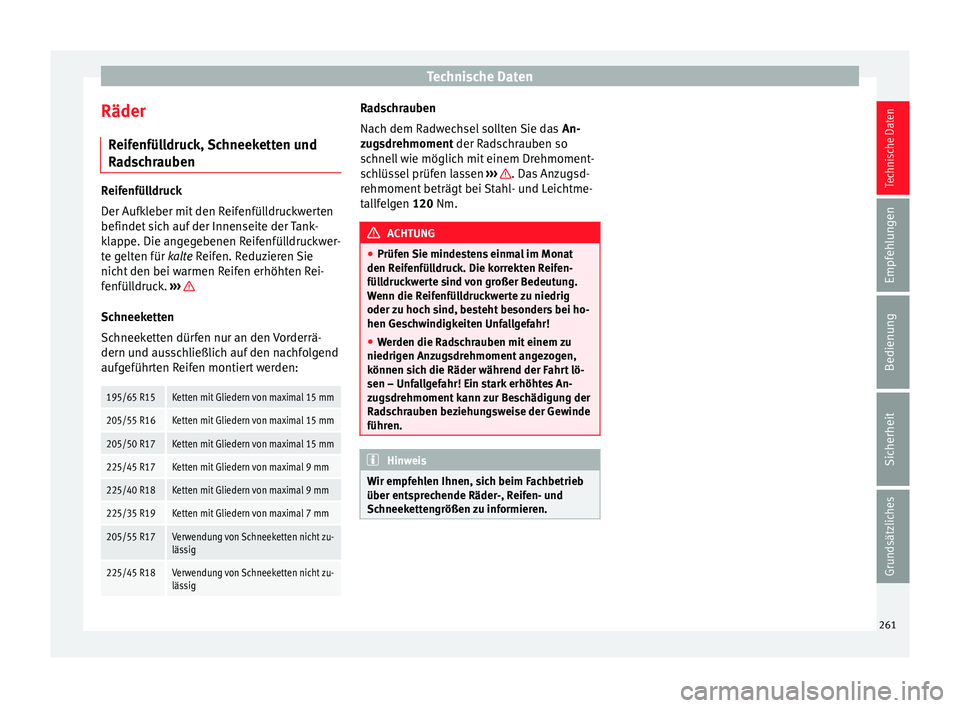

Räder Reifenfülldruck, Schneeketten und
Radschrauben Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten
befindet sich auf der Innenseite der Tank-
klappe. Die angegebenen Reifenfülldruckwer-
te gelten für kalte
Reifen. Reduzieren Sie
nic
ht den bei warmen Reifen erhöhten Rei-
fenfülldruck. ››› Schneeketten
Schneeketten dürfen nur an den Vorderrä-
dern und ausschließlich auf den nachfolgend
aufgeführten Reifen montiert werden:
195/65 R15Ketten mit Gliedern von maximal 15 mm
205/55 R16Ketten mit Gliedern von maximal 15 mm
205/50 R17Ketten mit Gliedern von maximal 15 mm
225/45 R17Ketten mit Gliedern von maximal 9 mm
225/40 R18Ketten mit Gliedern von maximal 9 mm
225/35 R19Ketten mit Gliedern von maximal 7 mm
205/55 R17Verwendung von Schneeketten nicht zu-
lässig
225/45 R18Verwendung von Schneeketten nicht zu-
lässig Radschrauben
Nach dem Radwechsel sollten Sie das
An-
zugsdrehmoment der Radschrauben so
s c
hnell wie möglich mit einem Drehmoment-
schlüssel prüfen lassen ››› . Das Anzugsd-
rehmoment beträgt bei Stahl- und Leichtme-
tallfelgen 120
Nm. ACHTUNG
● Prüfen Sie mindestens einmal im Monat
den Reifenfülldruck. Die korrekten Reifen-
fülldruckwerte sind von großer Bedeutung.
Wenn die Reifenfülldruckwerte zu niedrig
oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten Unfallgefahr!
● Werden die Radschrauben mit einem zu
niedrigen Anzugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb
über entsprechende Räder-, Reifen- und
Schneekettengrößen zu informieren. 261
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 264 of 300

Technische Daten

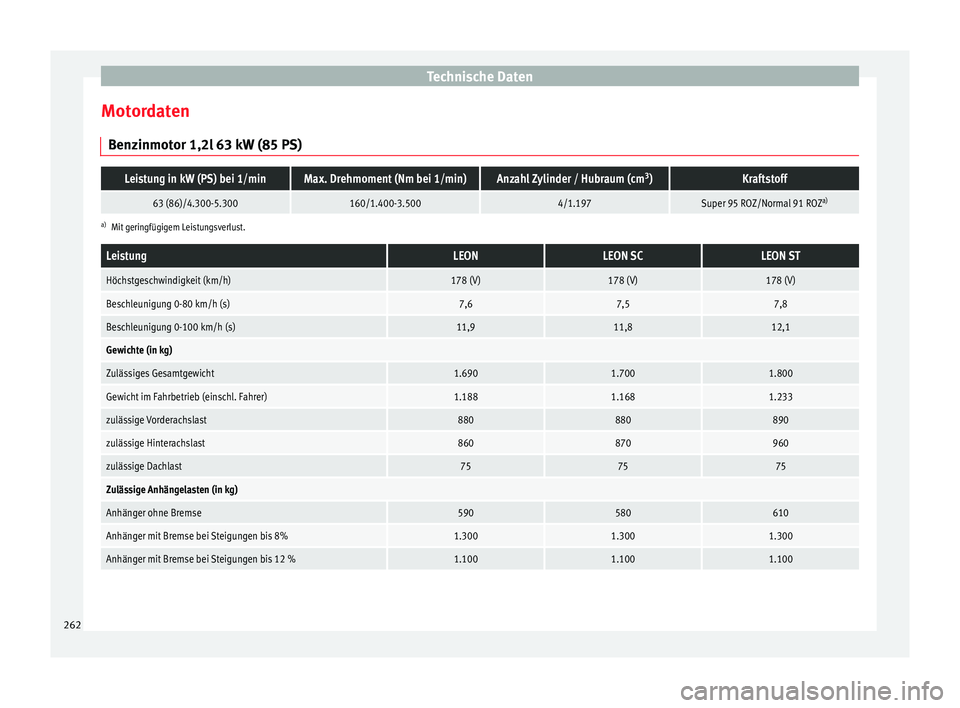

Motordaten Benzinmotor 1,2l 63 kW (85 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
63 (86)/4.300-5.300160/1.400-3.5004/1.197Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungLEONLEON SCLEON ST
Höchstgeschwindigkeit (km/h)178 (V)178 (V)178 (V)
Beschleunigung 0-80 km/h (s)7,67,57,8
Beschleunigung 0-100 km/h (s)11,911,812,1
Gewichte (in kg)
Zulässiges Gesamtgewicht1.6901.7001.800
Gewicht im Fahrbetrieb (einschl. Fahrer)1.1881.1681.233
zulässige Vorderachslast880880890
zulässige Hinterachslast860870960
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse590580610
Anhänger mit Bremse bei Steigungen bis 8%1.3001.3001.300
Anhänger mit Bremse bei Steigungen bis 12 %1.1001.1001.100 262
Page 265 of 300

Technische Daten

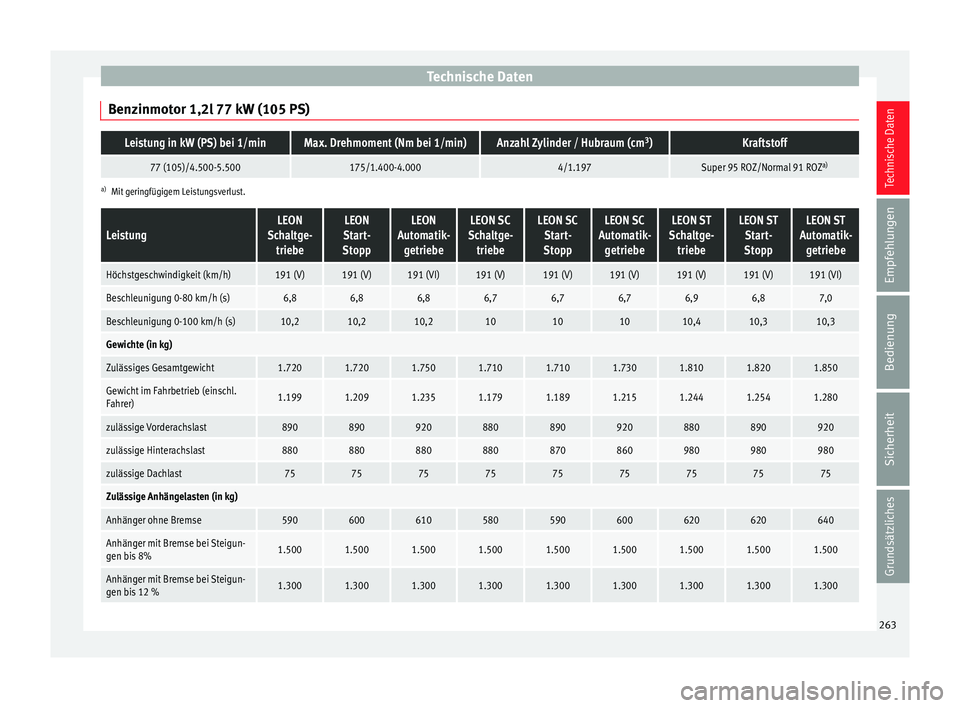

Benzinmotor 1,2l 77 kW (105 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
77 (105)/4.500-5.500175/1.400-4.0004/1.197Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungLEON
Schaltge- triebeLEON
Start-
StoppLEON
Automatik- getriebeLEON SC
Schaltge- triebeLEON SCStart-
StoppLEON SC
Automatik- getriebeLEON ST
Schaltge- triebeLEON STStart-
StoppLEON ST
Automatik- getriebe
Höchstgeschwindigkeit (km/h)191 (V)191 (V)191 (VI)191 (V)191 (V)191 (V)191 (V)191 (V)191 (VI)
Beschleunigung 0-80 km/h (s)6,86,86,86,76,76,76,96,87,0
Beschleunigung 0-100 km/h (s)10,210,210,210101010,410,310,3
Gewichte (in kg)
Zulässiges Gesamtgewicht1.7201.7201.7501.7101.7101.7301.8101.8201.850
Gewicht im Fahrbetrieb (einschl.
Fahrer)1.1991.2091.2351.1791.1891.2151.2441.2541.280
zulässige Vorderachslast890890920880890920880890920
zulässige Hinterachslast880880880880870860980980980
zulässige Dachlast757575757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse590600610580590600620620640
Anhänger mit Bremse bei Steigun-
gen bis 8%1.5001.5001.5001.5001.5001.5001.5001.5001.500
Anhänger mit Bremse bei Steigun-
gen bis 12 %1.3001.3001.3001.3001.3001.3001.3001.3001.300 263
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 266 of 300

Technische Daten

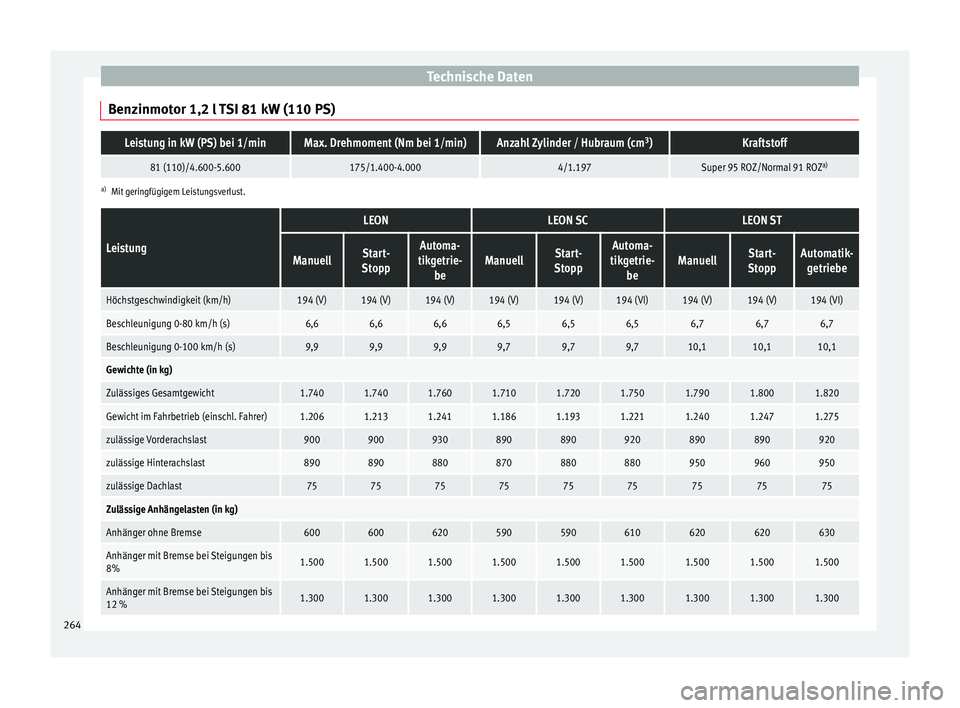

Benzinmotor 1,2 l TSI 81 kW (110 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
81 (110)/4.600-5.600175/1.400-4.0004/1.197Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
Leistung
LEONLEON SCLEON ST
ManuellStart-
StoppAutoma-
tikgetrie- beManuellStart-
StoppAutoma-
tikgetrie- beManuellStart-
StoppAutomatik- getriebe
Höchstgeschwindigkeit (km/h)194 (V)194 (V)194 (V)194 (V)194 (V)194 (VI)194 (V)194 (V)194 (VI)
Beschleunigung 0-80 km/h (s)6,66,66,66,56,56,56,76,76,7
Beschleunigung 0-100 km/h (s)9,99,99,99,79,79,710,110,110,1
Gewichte (in kg)
Zulässiges Gesamtgewicht1.7401.7401.7601.7101.7201.7501.7901.8001.820
Gewicht im Fahrbetrieb (einschl. Fahrer)1.2061.2131.2411.1861.1931.2211.2401.2471.275
zulässige Vorderachslast900900930890890920890890920
zulässige Hinterachslast890890880870880880950960950
zulässige Dachlast757575757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse600600620590590610620620630
Anhänger mit Bremse bei Steigungen bis
8%1.5001.5001.5001.5001.5001.5001.5001.5001.500
Anhänger mit Bremse bei Steigungen bis
12 %1.3001.3001.3001.3001.3001.3001.3001.3001.300 264
Page 267 of 300

Technische Daten

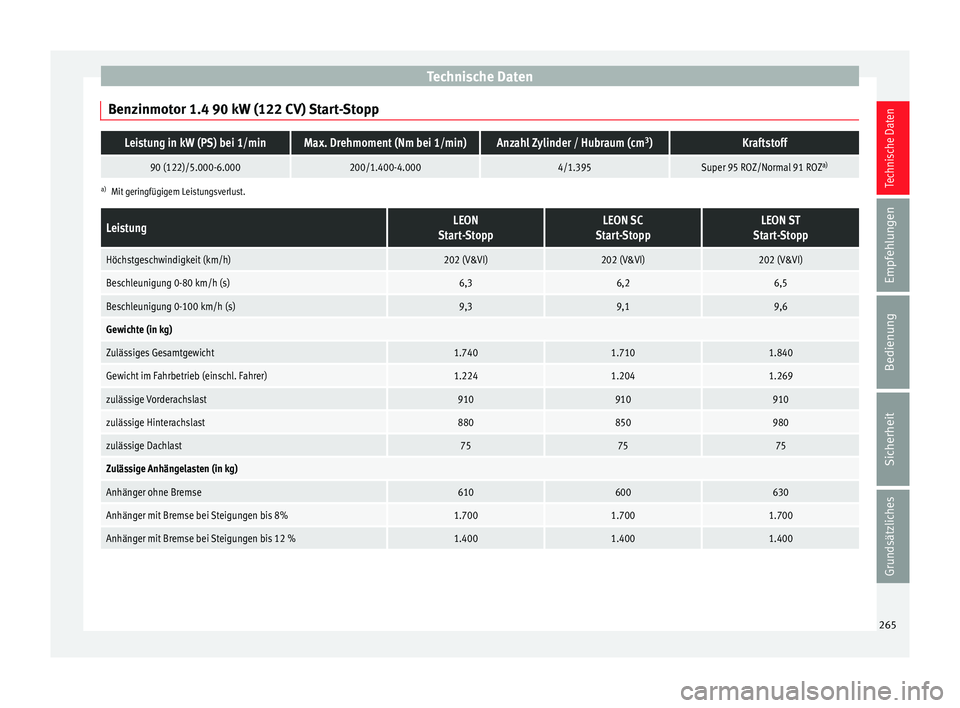

Benzinmotor 1.4 90 kW (122 CV) Start-StoppLeistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
90 (122)/5.000-6.000200/1.400-4.0004/1.395Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungLEON
Start-StoppLEON SC
Start-StoppLEON ST
Start-Stopp
Höchstgeschwindigkeit (km/h)202 (V&VI)202 (V&VI)202 (V&VI)
Beschleunigung 0-80 km/h (s)6,36,26,5
Beschleunigung 0-100 km/h (s)9,39,19,6
Gewichte (in kg)
Zulässiges Gesamtgewicht1.7401.7101.840
Gewicht im Fahrbetrieb (einschl. Fahrer)1.2241.2041.269
zulässige Vorderachslast910910910
zulässige Hinterachslast880850980
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse610600630
Anhänger mit Bremse bei Steigungen bis 8%1.7001.7001.700
Anhänger mit Bremse bei Steigungen bis 12 %1.4001.4001.400 265
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 268 of 300

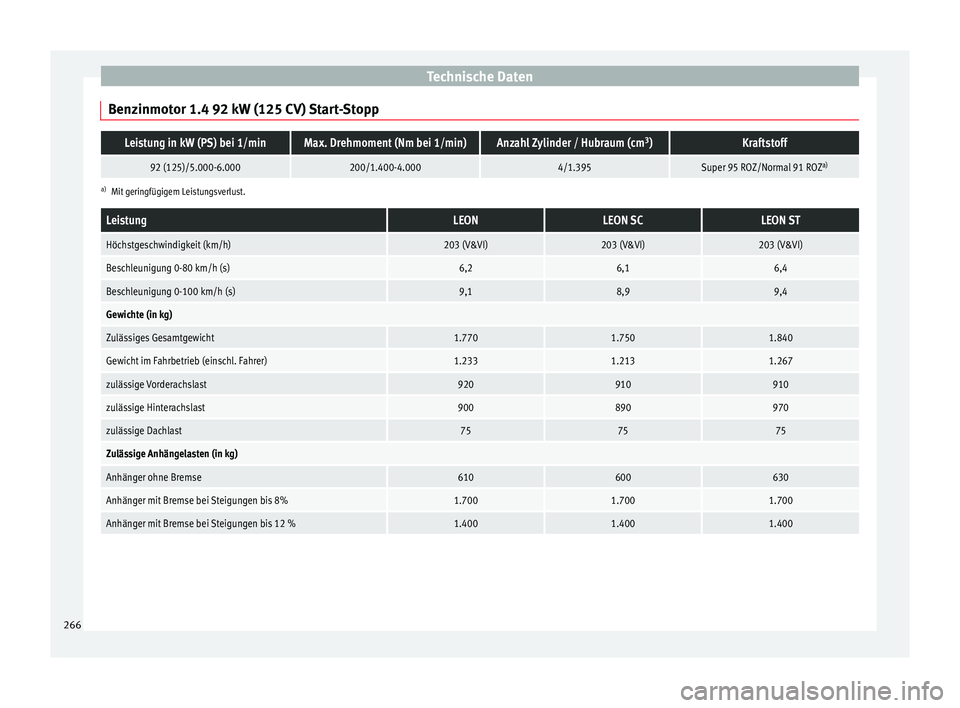

Technische Daten
Benzinmotor 1.4 92 kW (125 CV) Start-StoppLeistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
92 (125)/5.000-6.000200/1.400-4.0004/1.395Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungLEONLEON SCLEON ST
Höchstgeschwindigkeit (km/h)203 (V&VI)203 (V&VI)203 (V&VI)
Beschleunigung 0-80 km/h (s)6,26,16,4
Beschleunigung 0-100 km/h (s)9,18,99,4
Gewichte (in kg)
Zulässiges Gesamtgewicht1.7701.7501.840
Gewicht im Fahrbetrieb (einschl. Fahrer)1.2331.2131.267
zulässige Vorderachslast920910910
zulässige Hinterachslast900890970
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse610600630
Anhänger mit Bremse bei Steigungen bis 8%1.7001.7001.700
Anhänger mit Bremse bei Steigungen bis 12 %1.4001.4001.400 266
Page 269 of 300

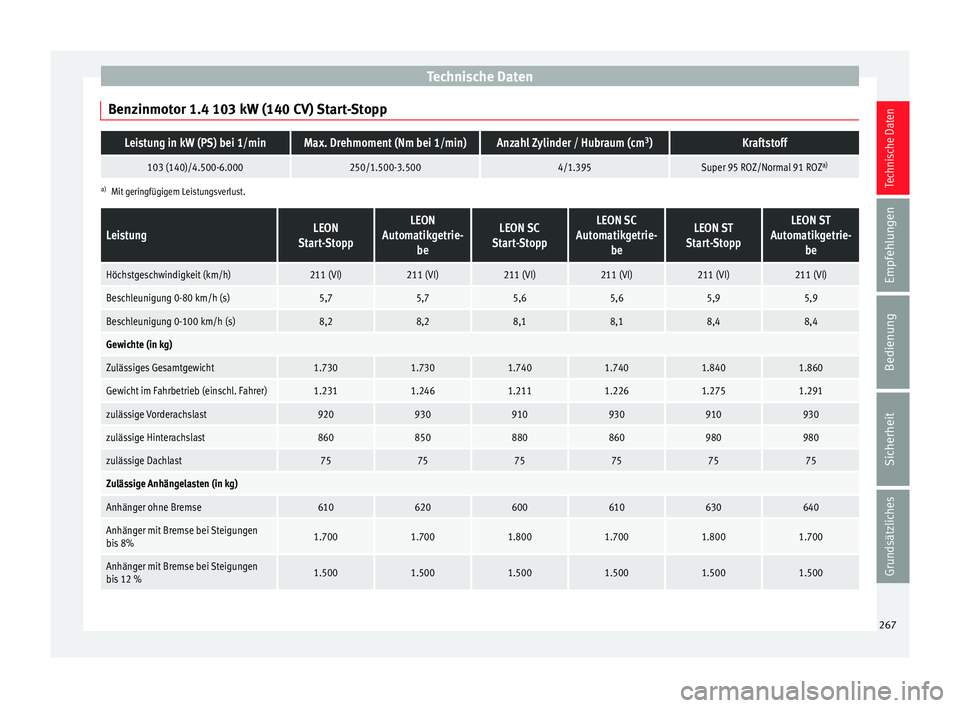

Technische Daten
Benzinmotor 1.4 103 kW (140 CV) Start-StoppLeistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
103 (140)/4.500-6.000250/1.500-3.5004/1.395Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungLEON
Start-StoppLEON
Automatikgetrie- beLEON SC
Start-StoppLEON SC
Automatikgetrie- beLEON ST
Start-StoppLEON ST
Automatikgetrie- be
Höchstgeschwindigkeit (km/h)211 (VI)211 (VI)211 (VI)211 (VI)211 (VI)211 (VI)
Beschleunigung 0-80 km/h (s)5,75,75,65,65,95,9
Beschleunigung 0-100 km/h (s)8,28,28,18,18,48,4
Gewichte (in kg)
Zulässiges Gesamtgewicht1.7301.7301.7401.7401.8401.860
Gewicht im Fahrbetrieb (einschl. Fahrer)1.2311.2461.2111.2261.2751.291
zulässige Vorderachslast920930910930910930
zulässige Hinterachslast860850880860980980
zulässige Dachlast757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse610620600610630640
Anhänger mit Bremse bei Steigungen
bis 8%1.7001.7001.8001.7001.8001.700
Anhänger mit Bremse bei Steigungen
bis 12 %1.5001.5001.5001.5001.5001.500 267
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 270 of 300

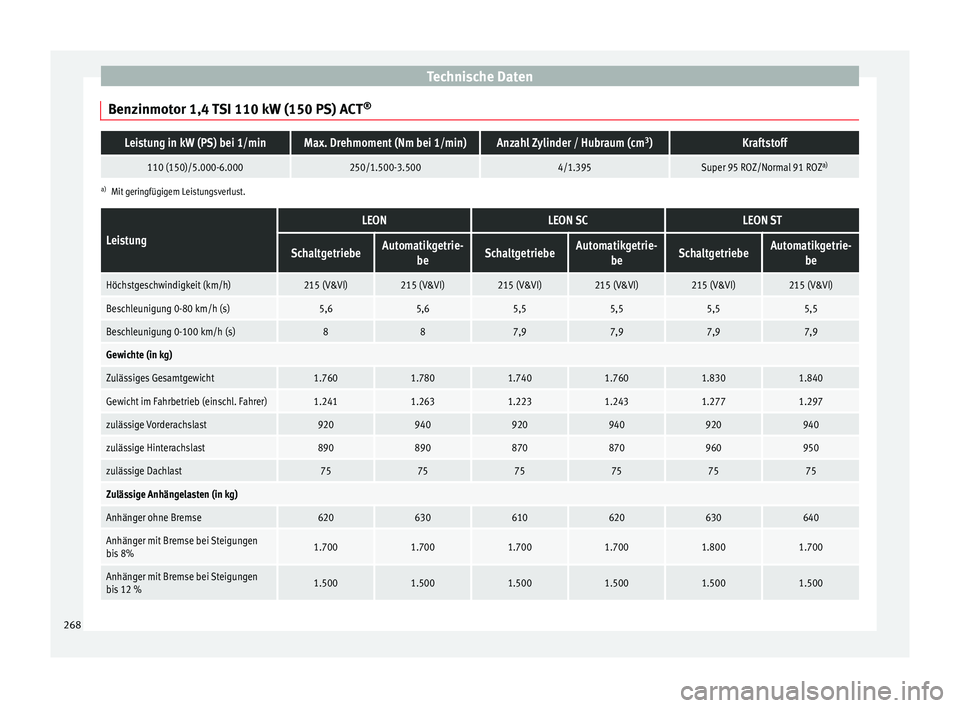

Technische Daten
Benzinmotor 1,4 TSI 110 kW (150 PS) ACT ®Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm
3
)Kraftstoff
110 (150)/5.000-6.000250/1.500-3.5004/1.395Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
Leistung
LEONLEON SCLEON ST
SchaltgetriebeAutomatikgetrie-
beSchaltgetriebeAutomatikgetrie-beSchaltgetriebeAutomatikgetrie-be
Höchstgeschwindigkeit (km/h)215 (V&VI)215 (V&VI)215 (V&VI)215 (V&VI)215 (V&VI)215 (V&VI)
Beschleunigung 0-80 km/h (s)5,65,65,55,55,55,5
Beschleunigung 0-100 km/h (s)887,97,97,97,9
Gewichte (in kg)
Zulässiges Gesamtgewicht1.7601.7801.7401.7601.8301.840
Gewicht im Fahrbetrieb (einschl. Fahrer)1.2411.2631.2231.2431.2771.297
zulässige Vorderachslast920940920940920940
zulässige Hinterachslast890890870870960950
zulässige Dachlast757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse620630610620630640
Anhänger mit Bremse bei Steigungen
bis 8%1.7001.7001.7001.7001.8001.700
Anhänger mit Bremse bei Steigungen
bis 12 %1.5001.5001.5001.5001.5001.500268
