Sicherungen und Glühlampen

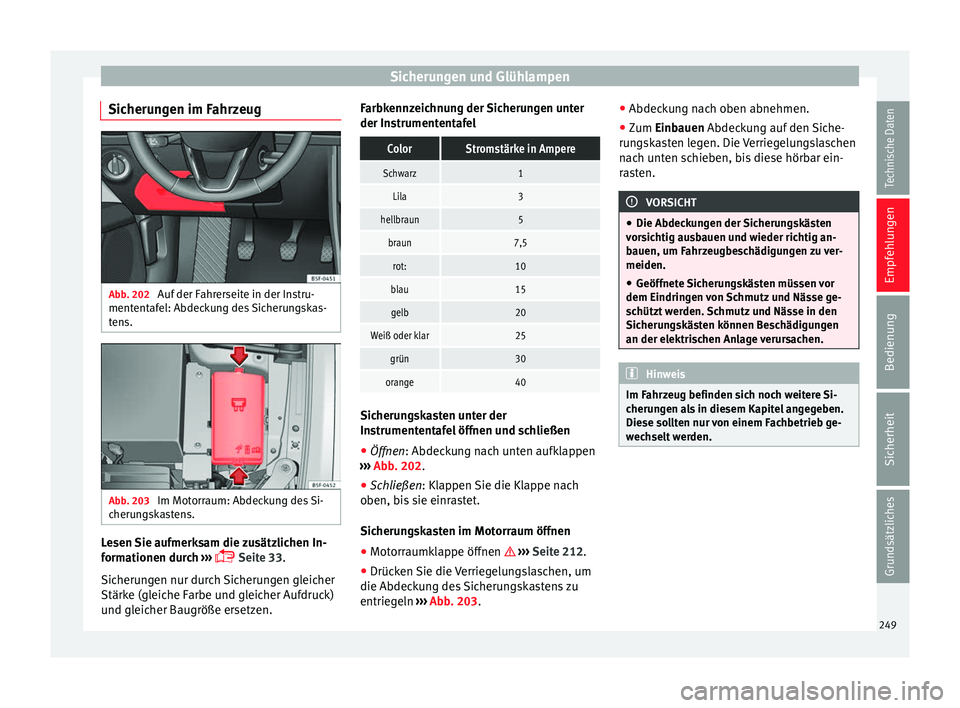

Sicherungen im Fahrzeug Abb. 202
Auf der Fahrerseite in der Instru-
mententafel: Abdeckung des Sicherungskas-
tens. Abb. 203
Im Motorraum: Abdeckung des Si-
cherungskastens. Lesen Sie aufmerksam die zusätzlichen In-
formationen durch
›
››
Seite 33.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen. Farbkennzeichnung der Sicherungen unter
der Instrumententafel
ColorStromstärke in Ampere
Schwarz1
Lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
Weiß oder klar25
grün30
orange40
Sicherungskasten unter der
Instrumententafel öffnen und schließen
●
Öffnen : Abdeckung nach unten aufklappen
› ›
› Abb. 202.
● Sc
hließen: Klappen Sie die Klappe nach
oben, b
is sie einrastet.
Sicherungskasten im Motorraum öffnen
● Motorraumklappe öffnen ›››
Seite 212.
● Drücken Sie die Verriegelungslaschen, um
die Abdeckung des Sicherungskastens zu
entriegeln ››› Abb. 203. ●
Abdeckung nach oben abnehmen.
● Zum
Einbauen Abdeckung auf den Siche-
rungskasten legen. Die Verriegelungslaschen
nach unten schieben, bis diese hörbar ein-
rasten. VORSICHT
● Die Abdeckungen der Sicherungskästen
vorsichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen von Schmutz und Nässe ge-
schützt werden. Schmutz und Nässe in den
Sicherungskästen können Beschädigungen
an der elektrischen Anlage verursachen. Hinweis
Im Fahrzeug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden. 249
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 252 of 300

Empfehlungen
Durchgebrannte Sicherungen

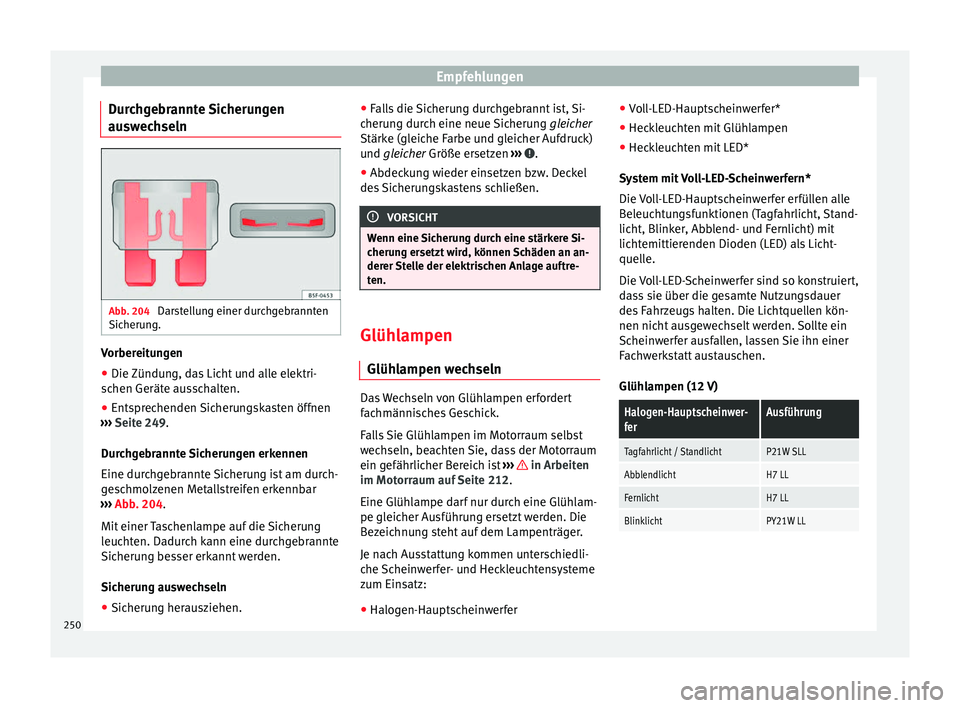

auswechseln Abb. 204
Darstellung einer durchgebrannten
Sicherung. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
schen Geräte ausschalten.
● Entsprechenden Sicherungskasten öffnen
››› Seite 249.
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 204 .
Mit einer
Taschenlampe auf die Sicherung
leuchten. Dadurch kann eine durchgebrannte
Sicherung besser erkannt werden.
Sicherung auswechseln
● Sicherung herausziehen. ●
Falls die Sicherung durchgebrannt ist, Si-
cherung durch eine neue Sicherung gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und
gleicher Größe ersetzen ››› .
● Abdeckung wieder einsetzen bzw. Deckel
des Sicherungskastens schließen. VORSICHT
Wenn eine Sicherung durch eine stärkere Si-
cherung ersetzt wird, können Schäden an an-
derer Stelle der elektrischen Anlage auftre-
ten. Glühlampen
Glühlampen wechseln Das Wechseln von Glühlampen erfordert
fachmännisches Geschick.
Falls Sie Glühlampen im Motorraum selbst
wechseln, beachten Sie, dass der Motorraum
ein gefährlicher Bereich ist
››› in Arbeiten
im Motorraum auf Seite 212 .
Eine Glüh l
ampe darf nur durch eine Glühlam-
pe gleicher Ausführung ersetzt werden. Die
Bezeichnung steht auf dem Lampenträger.
Je nach Ausstattung kommen unterschiedli-
che Scheinwerfer- und Heckleuchtensysteme
zum Einsatz:
● Halogen-Hauptscheinwerfer ●
Voll-LED-Hauptscheinwerfer*
● Heckleuchten mit Glühlampen
● Heckleuchten mit LED*
System mit Voll-LED-Scheinwerfern*
Die Voll-LED-Hauptscheinwerfer erfüllen alle
Beleuchtungsfunktionen (Tagfahrlicht, Stand-
licht, Blinker, Abblend- und Fernlicht) mit
lichtemittierenden Dioden (LED) als Licht-
quelle.
Die Voll-LED-Scheinwerfer sind so konstruiert,
dass sie über die gesamte Nutzungsdauer
des Fahrzeugs halten. Die Lichtquellen kön-
nen nicht ausgewechselt werden. Sollte ein
Scheinwerfer ausfallen, lassen Sie ihn einer
Fachwerkstatt austauschen.
Glühlampen (12 V)
Halogen-Hauptscheinwer-
ferAusführung
Tagfahrlicht / StandlichtP21W SLL
AbblendlichtH7 LL
FernlichtH7 LL
BlinklichtPY21W LL 250
Page 253 of 300

Sicherungen und GlühlampenVoll-LED-Hauptscheinwer-
ferAusführung
Es kann keine Lampe ausge-
wechselt werden. Alle Funktio-
nen werden von LEDs übernom-
men.
NebelscheinwerferAusführung
Nebelleuchte / Kurvenfahrlicht*H8
Heckleuchten mit Glühlam-
penAusführung
Brems-/SchlusslichtP21W LL
Standlicht2x W5W LL
BlinklichtPY21W LL
NebelschlussleuchteH21W
RückfahrleuchteP21W LL
Heckleuchten mit LEDAusführung
BlinklichtPY21W LL
NebelschlussleuchteH21W
RückfahrleuchteP21W LL
Die übrigen Funktionen werden
von LEDs übernommen.
ACHTUNG
● Arbeiten im Motorraum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwechsel platzen – Ver-
letzungsgefahr!
● Achten Sie beim Lampenwechsel darauf,
dass Sie sich nicht an scharfen Kanten, insbe-
sondere im Scheinwerfergehäuse, verletzen. VORSICHT
● Vor allen Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das Licht bzw. Parklicht aus.
● Gehen Sie vorsichtig vor, damit keine Teile
beschädigt werden. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie sich im Fachhandel erkundi-
gen. Hinweis
● Vergewissern Sie sich in regelmäßigen Ab-
ständen von der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entsprechende Ersatzlampe.
● Fassen Sie bitte den Glaskolben der Lampe
nicht mit bloßer Hand an, verwenden Sie da-
zu ein Stück Stoff oder Papier – der zurück-
bleibende Fingerabdruck würde sonst durch
die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche nie-
derschlagen und den Reflektor erblinden las-
sen. 251
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 254 of 300

Empfehlungen

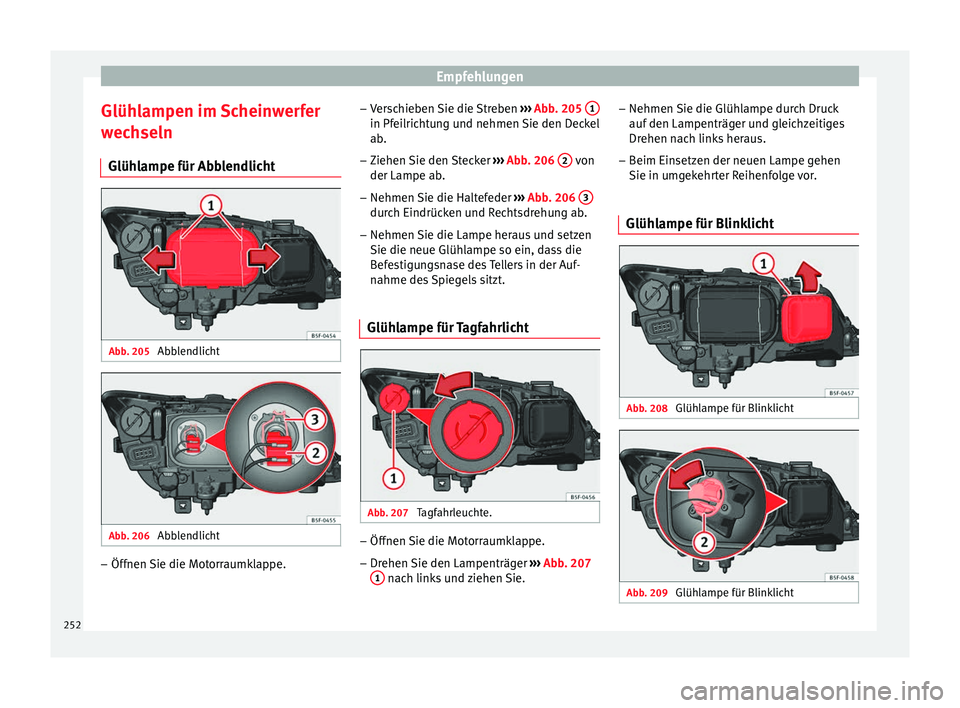

Glühlampen im Scheinwerfer
wechseln Glühlampe für Abblendlicht Abb. 205
Abblendlicht Abb. 206
Abblendlicht –
Öffnen Sie die Motorraumklappe. –
Verschieben Sie die Streben ››› Abb. 205 1 in Pfeilrichtung und nehmen Sie den Deckel
ab.
– Ziehen Sie den Stecker ››› Abb. 206 2 von
der Lampe ab.
– Nehmen Sie die Haltefeder ››› Abb. 206 3 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glühlampe so ein, dass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
Glühlampe für Tagfahrlicht Abb. 207
Tagfahrleuchte. –
Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger ››› Abb. 207
1 nach links und ziehen Sie.–
Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Glühlampe für Blinklicht Abb. 208
Glühlampe für Blinklicht Abb. 209
Glühlampe für Blinklicht252
Page 255 of 300

Sicherungen und Glühlampen
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››› Abb. 208 1 in Pfeilrichtung und nehmen Sie den Deckel
ab.
– Drehen Sie den Lampenträger ››› Abb. 209
2 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.

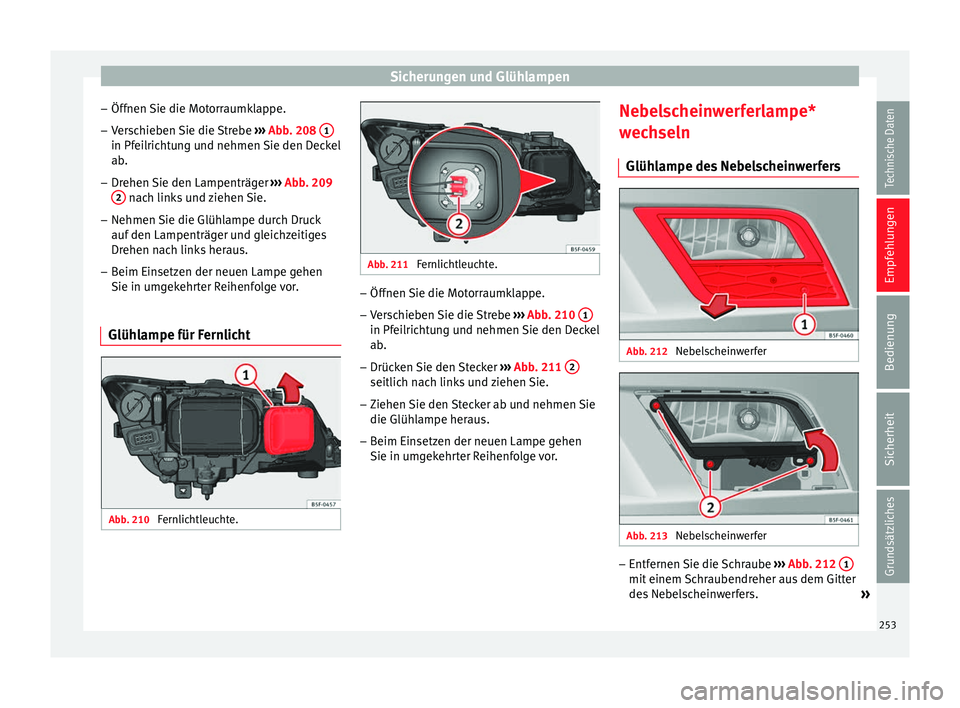

Glühlampe für Fernlicht Abb. 210
Fernlichtleuchte. Abb. 211
Fernlichtleuchte. –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››› Abb. 210 1 in Pfeilrichtung und nehmen Sie den Deckel
ab.
– Drücken Sie den Stecker ››› Abb. 211 2 seitlich nach links und ziehen Sie.
– Ziehen Sie den Stecker ab und nehmen Sie
die Glühlampe heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor. Nebelscheinwerferlampe*
wechseln
Glühlampe des Nebelscheinwerfers Abb. 212
Nebelscheinwerfer Abb. 213
Nebelscheinwerfer –
Entfernen Sie die Schraube ››› Abb. 212 1 mit einem Schraubendreher aus dem Gitter
des Nebelscheinwerfers.
»
253Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 256 of 300

Empfehlungen
– Entfernen Sie die Schrauben (3x)
››› Abb. 213 2 , um den Nebelscheinwerfer
herauszunehmen.
– Nehmen Sie den Nebelscheinwerfer he-
raus. Hinweis
Da die Glühlampen des Nebelscheinwerfers
nur schwer zugänglich sind, empfehlen wir,
diese in einer Fachwerkstatt auswechseln zu
lassen. Nebelscheinwerfer – Ausführung FR
Abb. 214
Nebelscheinwerfer: Zugriff auf die

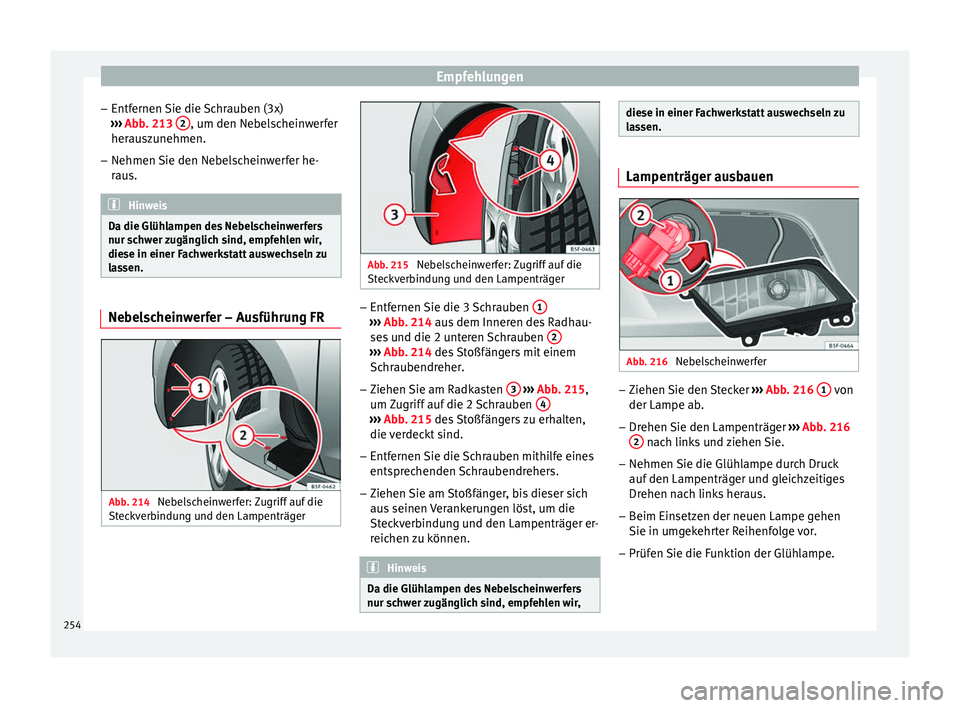

Steckverbindung und den Lampenträger Abb. 215
Nebelscheinwerfer: Zugriff auf die
Steckverbindung und den Lampenträger –
Entfernen Sie die 3 Schrauben 1 ›››
Abb. 214 aus dem Inneren des Radhau-
se s
und die 2 unteren Schrauben 2 ›››
Abb. 214 des Stoßfängers mit einem
Sc hr
aubendreher.
– Ziehen Sie am Radkasten 3
››› Abb. 215 ,
um Z
ugriff auf die 2 Schrauben 4 ›››
Abb. 215 des Stoßfängers zu erhalten,
die v
erdeckt sind.
– Entfernen Sie die Schrauben mithilfe eines
entsprechenden Schraubendrehers.
– Ziehen Sie am Stoßfänger, bis dieser sich
aus seinen Verankerungen löst, um die
Steckverbindung und den Lampenträger er-
reichen zu können. Hinweis
Da die Glühlampen des Nebelscheinwerfers
nur schwer zugänglich sind, empfehlen wir, diese in einer Fachwerkstatt auswechseln zu
lassen.
Lampenträger ausbauen
Abb. 216
Nebelscheinwerfer –
Ziehen Sie den Stecker ››› Abb. 216 1 von
der Lampe ab.
– Drehen Sie den Lampenträger ››› Abb. 216
2 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
– Prüfen Sie die Funktion der Glühlampe.
254
Page 257 of 300

Sicherungen und Glühlampen
Glühlampenwechsel hinten (im
Seitenteil) Übersicht Heckleuchten Rücklichter am SeitenteilBlinklichtPY21W NA LL
Stand- und BremslichtP21W LL

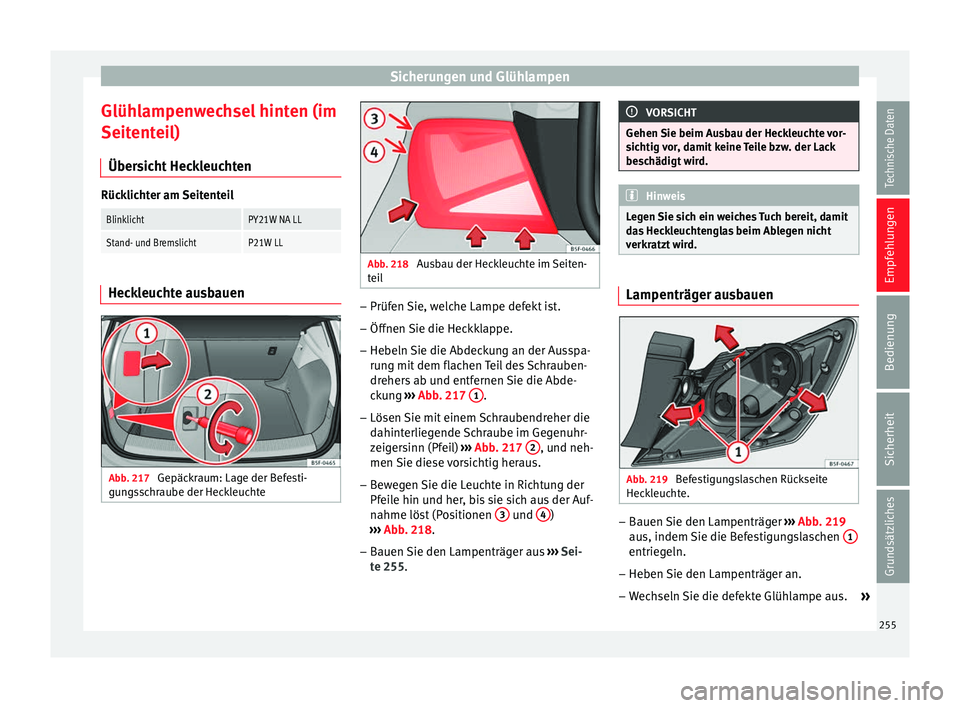

Heckleuchte ausbauen
Abb. 217
Gepäckraum: Lage der Befesti-
gungsschraube der Heckleuchte Abb. 218
Ausbau der Heckleuchte im Seiten-
teil –
Prüfen Sie, welche Lampe defekt ist.
– Öffnen Sie die Heckklappe.
– Hebeln Sie die Abdeckung an der Ausspa-
rung mit dem flachen Teil des Schrauben-
drehers ab und entfernen Sie die Abde-
ckung ››› Abb. 217 1 .
– Lösen Sie mit einem Schraubendreher die
dahinterliegende Schraube im Gegenuhr-
zeigersinn (Pfeil) ››› Abb. 217 2 , und neh-
men Sie diese vorsichtig heraus.
– Bewegen Sie die Leuchte in Richtung der
Pfeile hin und her, bis sie sich aus der Auf-
nahme löst (Positionen 3 und
4 )
››› Abb. 218 .
– Bauen
Sie den Lampenträger aus ››› Sei-
te 255. VORSICHT
Gehen Sie beim Ausbau der Heckleuchte vor-
sichtig vor, damit keine Teile bzw. der Lack
beschädigt wird. Hinweis
Legen Sie sich ein weiches Tuch bereit, damit
das Heckleuchtenglas beim Ablegen nicht
verkratzt wird. Lampenträger ausbauen
Abb. 219
Befestigungslaschen Rückseite
Heckleuchte. –
Bauen Sie den Lampenträger ›››
Abb. 219
aus, indem Sie die Befestigungslaschen 1 entriegeln.
– Heben Sie den Lampenträger an.
– Wechseln Sie die defekte Glühlampe aus.
»
255
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 258 of 300

Empfehlungen
– Zum Einbau gehen Sie in umgekehrter Rei-
henfolge vor, wobei beim Einsetzen des
Lampenträgers besonders vorsichtig vorzu-
gehen ist. Achten Sie insbesondere darauf,
dass alle Befestigungslaschen richtig be-
festigt sind.
– Bringen Sie die Leuchte wieder an und
schrauben Sie sie mit einem Schraubendre-
her fest. Hinweis
Falls das Fahrzeug mit LED-Leuchten ausge-
stattet ist, wechseln Sie nur die Glühlampe
für das Blinklicht aus. Glühlampenwechsel hinten (in
der Gepäckraumklappe)

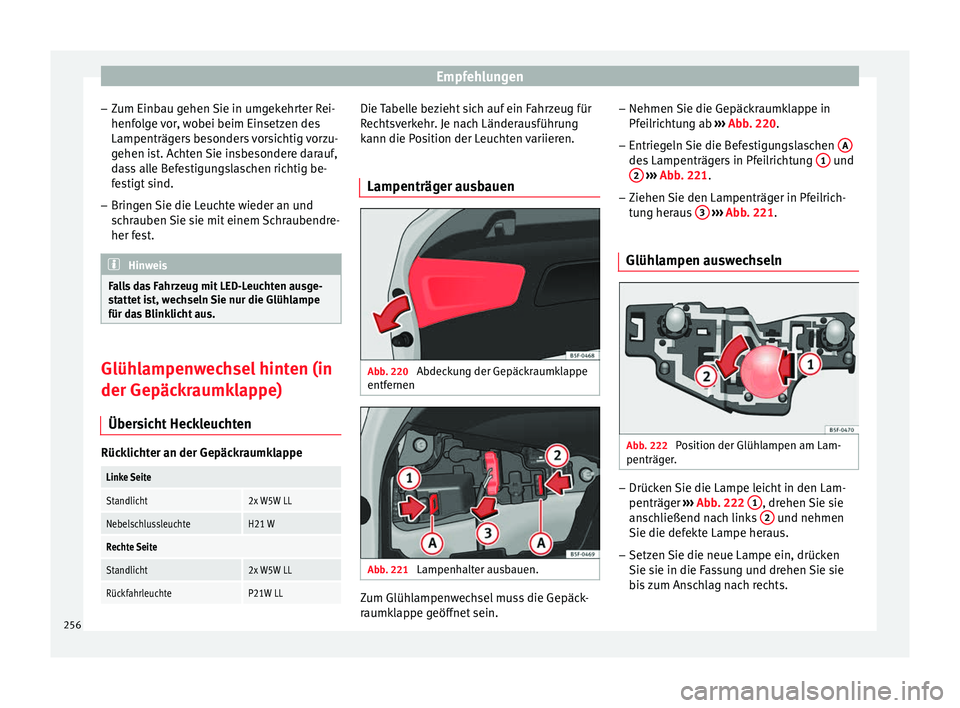

Übersicht Heckleuchten Rücklichter an der GepäckraumklappeLinke Seite
Standlicht2x W5W LL
NebelschlussleuchteH21 W
Rechte Seite
Standlicht2x W5W LL
RückfahrleuchteP21W LL Die Tabelle bezieht sich auf ein Fahrzeug für
Rechtsverkehr. Je nach Länderausführung
kann die Position der Leuchten variieren.
Lampenträger ausbauen Abb. 220
Abdeckung der Gepäckraumklappe
entfernen Abb. 221
Lampenhalter ausbauen. Zum Glühlampenwechsel muss die Gepäck-
raumklappe geöffnet sein.–
Nehmen Sie die Gepäckraumklappe in
Pfeilrichtung ab ››› Abb. 220 .
– Entrie g
eln Sie die Befestigungslaschen A des Lampenträgers in Pfeilrichtung
1 und
2
››› Abb. 221 .
– Ziehen
Sie den Lampenträger in Pfeilrich-
tung heraus 3
››› Abb. 221.
Glühlampen auswechseln Abb. 222
Position der Glühlampen am Lam-
penträger. –
Drücken Sie die Lampe leicht in den Lam-
penträger ››› Abb. 222 1 , drehen Sie sie
anschließend nach links 2 und nehmen
Sie die defekte Lampe heraus.
– Setzen Sie die neue Lampe ein, drücken
Sie sie in die Fassung und drehen Sie sie
bis zum Anschlag nach rechts.
256
Page 259 of 300

Sicherungen und Glühlampen
– Reinigen Sie den Glaskörper der Glühlam-
pen mit einem Tuch um ggf. Fingerabdrü-
cke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein. Hinweis
Bei LED-Leuchten kann nur die Glühlampe für
den Nebelscheinwerfer bzw. für die Rückfahr-
leuchte ausgewechselt werden, je nachdem,
ob es sich um ein Fahrzeug mit Links- oder
Rechtslenker handelt. Lampenträger einsetzen
–
Bauen Sie den Lampenträger ein und ach-
ten Sie darauf, dass die Halteclips
››› Abb. 221 A richtig befestigt sind.
– Bringen Sie die Abdeckung der Verkleidung
der Gepäckraumklappe wieder an
››› Abb. 220 . Glüh
l ampenwechsel der

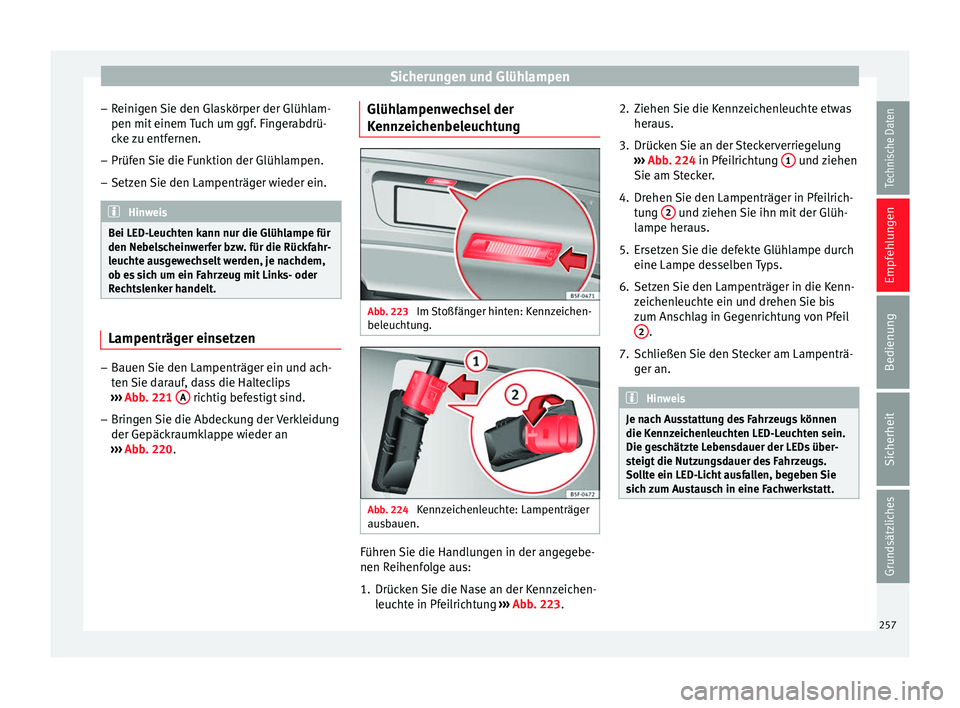

Kennzeichenbeleuchtung Abb. 223
Im Stoßfänger hinten: Kennzeichen-
beleuchtung. Abb. 224
Kennzeichenleuchte: Lampenträger
ausbauen. Führen Sie die Handlungen in der angegebe-
nen Reihenfolge aus:
1. Drücken Sie die Nase an der Kennzeichen-
leuchte in Pfeilrichtung ››› Abb. 223 . 2.
Z
iehen Sie die Kennzeichenleuchte etwas
heraus.
3. Drücken Sie an der Steckerverriegelung ››› Abb. 224 in Pfeilrichtung 1 und ziehen
Sie am Stecker.
4. Drehen Sie den Lampenträger in Pfeilrich- tung 2 und ziehen Sie ihn mit der Glüh-
lampe heraus.
5. Ersetzen Sie die defekte Glühlampe durch eine Lampe desselben Typs.
6. Setzen Sie den Lampenträger in die Kenn- zeichenleuchte ein und drehen Sie bis
zum Anschlag in Gegenrichtung von Pfeil2 .
7. Schließen Sie den Stecker am Lampenträ- ger an. Hinweis
Je nach Ausstattung des Fahrzeugs können
die Kennzeichenleuchten LED-Leuchten sein.
Die geschätzte Lebensdauer der LEDs über-
steigt die Nutzungsdauer des Fahrzeugs.
Sollte ein LED-Licht ausfallen, begeben Sie
sich zum Austausch in eine Fachwerkstatt. 257
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 260 of 300

Technische Daten
Technische Daten
Technische Daten Grundsätzliches Die Angaben in den amtlichen Fahrzeugpa-
pieren haben stets Vorrang hinsichtlich der
Angaben des vorliegenden Bedienungsanlei-
tung.
Alle Angaben in dieser Anleitung gelten für
das Grundmodell in Spanien. Mit welchem
Motor Ihr Fahrzeug ausgestattet ist, können
Sie auch dem Fahrzeugdatenträger im Ser-
vice-Plan bzw. den amtlichen Fahrzeugpapie-
ren entnehmen.
Durch Mehrausstattungen oder Modellaus-
führungen sowie bei Sonderfahrzeugen und
Fahrzeugen für andere Länder können die an-
gegebenen Werte abweichen.
Im Abschnitt 'Technische Daten' verwendete
AbkürzungenAbkür-
zungBedienung
kWKilowatt, Leistungsangabe des Motors
PSPferdestärke, (veraltete) Leistungsangabe
des Motors
bei
U/minUmdrehungen des Motors (Drehzahl) pro
Minute
NmNewtonmeter, Maßeinheit zur Angabe des
Motordrehmoments
l/100 kmKraftstoffverbrauch auf 100 Kilometern.
g/kmErzeugte Kohlendioxidmenge in Gramm pro
gefahrenem Kilometer
CO 2Kohlendioxid
CZCetan-Zahl, Maß zur Bestimmung der Zünd-
willigkeit des Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestimmung
der Klopffestigkeit des Benzinkraftstoffs Fahrzeugkenndaten

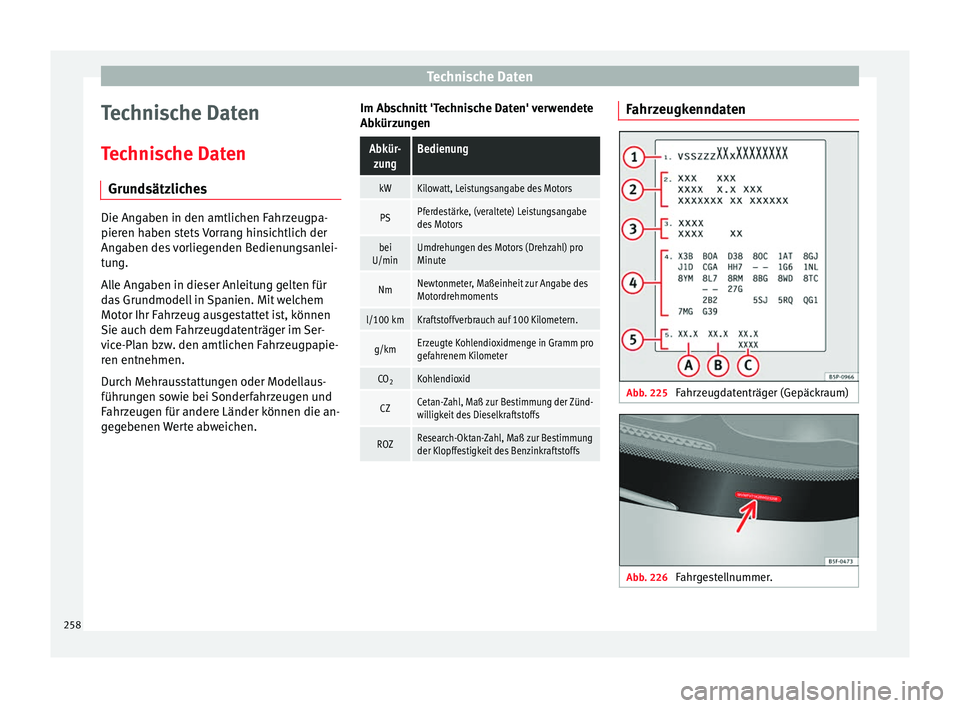

Abb. 225
Fahrzeugdatenträger (Gepäckraum) Abb. 226
Fahrgestellnummer.258
