Seat Toledo 2007 Manual de instrucciones (in Spanish)

Tecnología inteligente189
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•

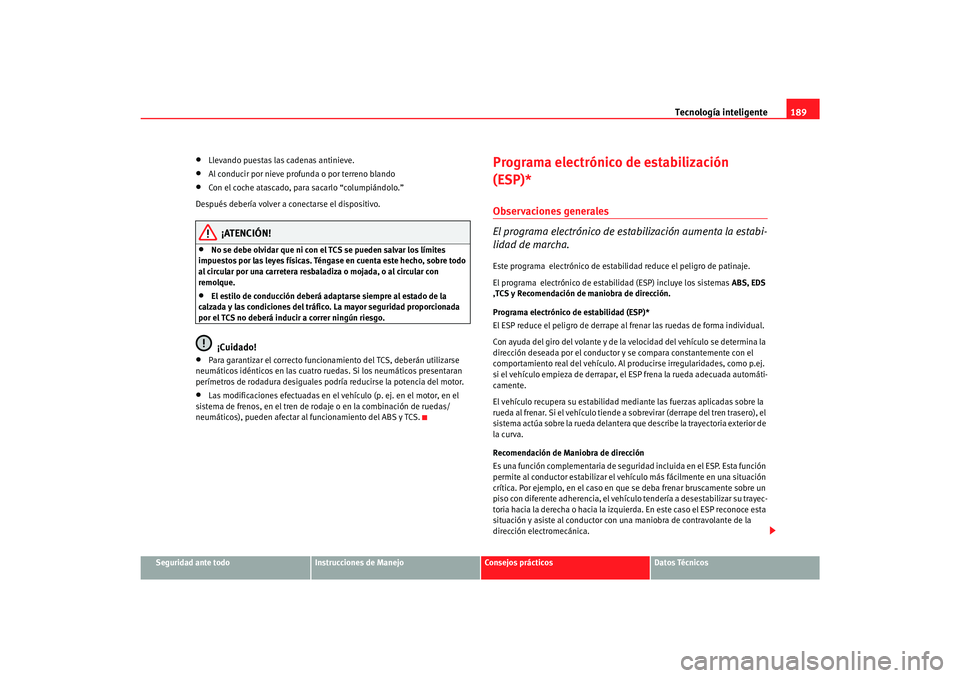

Llevando puestas las cadenas antinieve.
•
Al conducir por nieve profunda o por terreno blando
•
Con el coche atascado, para sacarlo “columpiándolo.”
Después debería volver a conectarse el dispositivo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el TCS se pueden salvar los límites
impuestos por las leyes físicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el TCS no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del TCS, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podr ía reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS y TCS.
Programa electrónico de estabilización
(ESP)*Observaciones generales
El programa electrónico de estabilización aumenta la estabi-
lidad de marcha.Este programa electrónico de estabil idad reduce el peligro de patinaje.
El programa electrónico de estabilidad (ESP) incluye los sistemas ABS, EDS
,TCS y Recomendación de maniobra de dirección.
Programa electrónico de estabilidad (ESP)*
El ESP reduce el peligro de derrape al frenar las ruedas de forma individual.
Con ayuda del giro del volante y de la velocidad del vehículo se determina la
dirección deseada por el conductor y se compara constantemente con el
comportamiento real del vehículo. Al producirse irregularidades, como p.ej.
si el vehículo empieza de derrapar, el ESP frena la rueda adecuada automáti-
camente.
El vehículo recupera su estabilidad mediante las fuerzas aplicadas sobre la
rueda al frenar. Si el vehículo tiende a sobrevirar (derrape del tren trasero), el
sistema actúa sobre la rueda delantera que describe la trayectoria exterior de
la curva.
Recomendación de Maniobra de dirección
Es una función complementaria de seguri dad incluida en el ESP. Esta función
permite al conductor estabilizar el vehículo más fácilmente en una situación
crítica. Por ejemplo, en el caso en qu e se deba frenar bruscamente sobre un
piso con diferente adherencia, el vehículo tendería a desestabilizar su trayec-
toria hacia la derecha o hacia la izquierda. En este caso el ESP reconoce esta
situación y asiste al conductor con una maniobra de contravolante de la
dirección electromecánica.
s3rk.3.book Seite 189 Montag, 26. Februar 2007 2:05 14

Tecnología inteligente
190Esta función proporciona al conductor simplemente una recomendación de
maniobra de giro en situaciones críticas.
El vehículo no se autodirige con esta función, el conductor es en todo
momento, el responsable del contro l de la dirección de su vehículo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el ESP se pueden salvar los límites
impuestos por las leyes fisicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del ESP, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podría reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS, EDS, ESP y TCS.Nota
Para desconectar mediante el interruptor el ESP, ⇒página 169Sistema antibloqueo (ABS)El sistema antibloqueo impide que las ru edas motrices se bloqueen al frenar
⇒ página 188
Bloqueo electrónico del diferencial (EDS)*
El bloqueo electrónico del di ferencial ayuda a evitar que
patinen las ruedas motrices.Mediante el EDS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aun cuando la calzada
presenta condiciones desfavorables.
El sistema controla el número de vuelta s de las ruedas motrices mediante los
sensores del ABS (En caso de avería del EDS, se ilumina el testigo ABS
⇒ página 81.
Si la velocidad de marcha no supera los 80 km/h, las diferencias de giro del
orden de unas 100 vueltas/min., que pudieran darse entre las ruedas
motrices debido al estado parcialmente resbaladizo de la calzada, se
compensan frenando la rueda que patina , transmitiéndose el esfuerzo motriz
a la otra rueda por medio del diferencial.
Para que el freno de disco de la rueda que frena no se recaliente, el EDS se
autodesconecta en caso de solicitación extrema. El vehículo seguirá funcio-
nando con las mismas propiedades que las de otro sin EDS. Por este motivo,
no se advierte de la desconexión del EDS.
El EDS se vuelve a conectar automáticamente en cuanto el freno se ha
enfriado.
¡ATENCIÓN!
•
Pise el acelerador con precaución para aumentar la velocidad sobre
firme resbaladizo, p. ej., sobre hielo y nieve. Las ruedas motrices pueden
llegar a patinar, a pesar del EDS, mermando la seguridad de conducción.
•
El estilo de conducción debe adaptarse siempre al estado de la calzada
y a las condiciones del tráfico. La mayor seguridad que proporciona el EDS
no deberá inducir a correr ningún riesgo.
s3rk.3.book Seite 190 Montag, 26. Februar 2007 2:05 14

Tecnología inteligente191
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

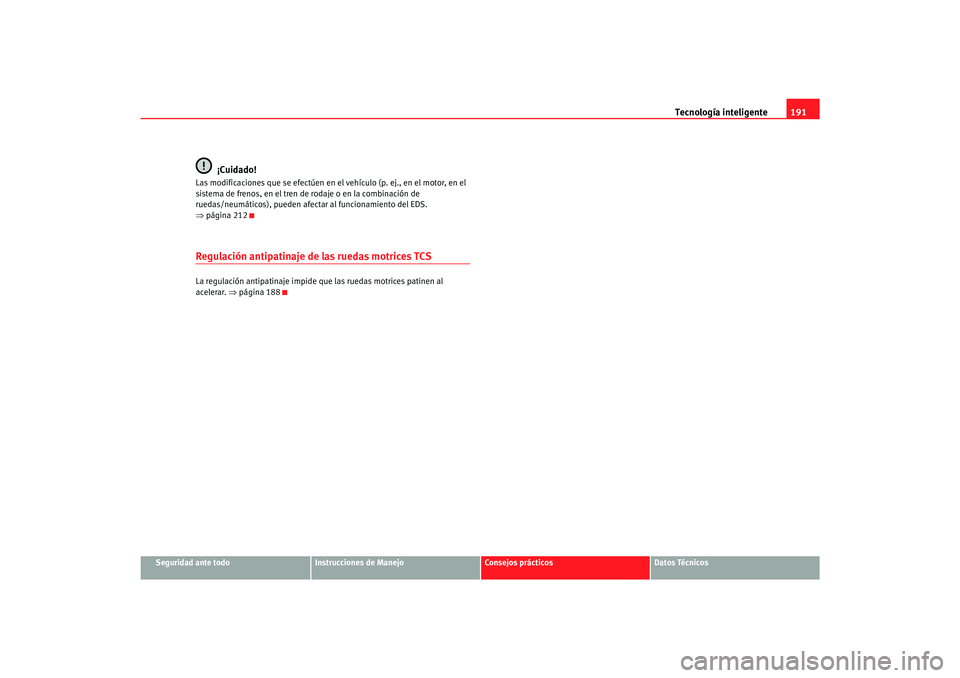

¡Cuidado!
Las modificaciones que se efectúen en el vehículo (p. ej., en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de
ruedas/neumáticos), pueden afecta r al funcionamiento del EDS.
⇒ página 212Regulación antipatinaje de las ruedas motrices TCSLa regulación antipatinaje impide que las ruedas motrices patinen al
acelerar. ⇒página 188
s3rk.3.book Seite 191 Montag, 26. Februar 2007 2:05 14

Conducción y medio ambiente

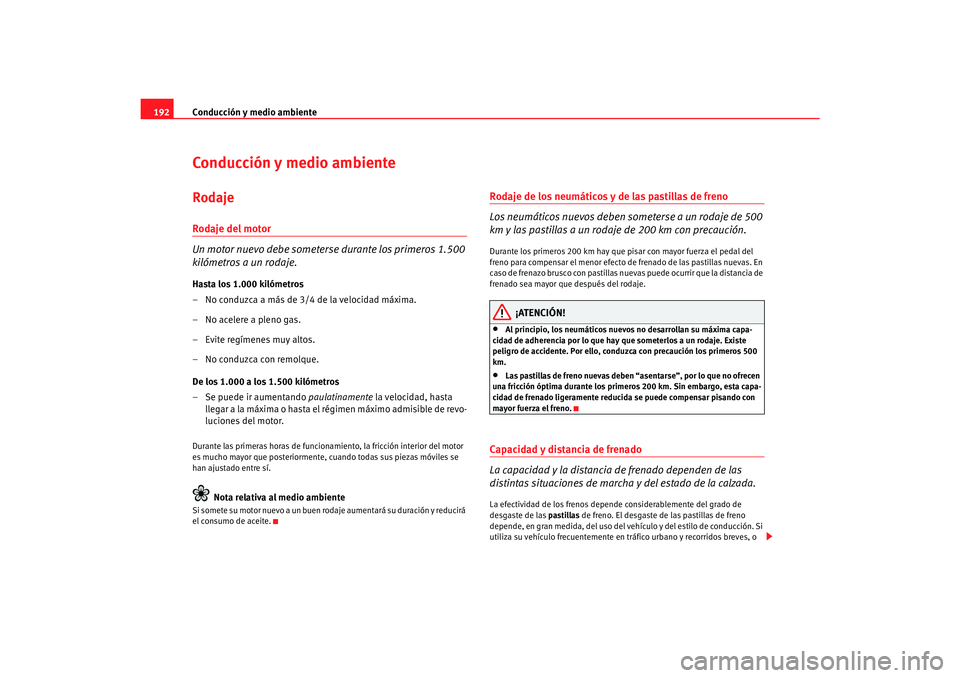

192Conducción y medio ambienteRodajeRodaje del motor
Un motor nuevo debe someterse durante los primeros 1.500
kilómetros a un rodaje.Hasta los 1.000 kilómetros
– No conduzca a más de 3/4 de la velocidad máxima.
– No acelere a pleno gas.
– Evite regímenes muy altos.
– No conduzca con remolque.
De los 1.000 a los 1.500 kilómetros
– Se puede ir aumentando paulatinamente la velocidad, hasta
llegar a la máxima o hasta el régimen máximo admisible de revo-
luciones del motor.Durante las primeras horas de funcionami ento, la fricción interior del motor
es mucho mayor que posteriormente, cuando todas sus piezas móviles se
han ajustado entre sí.
Nota relativa al medio ambiente
Si somete su motor nuevo a un buen rodaje aumentará su duración y reducirá
el consumo de aceite.
Rodaje de los neumáticos y de las pastillas de freno
Los neumáticos nuevos deben someterse a un rodaje de 500
km y las pastillas a un rodaje de 200 km con precaución.Durante los primeros 200 km hay que pisar con mayor fuerza el pedal del
freno para compensar el menor efecto de frenado de las pastillas nuevas. En
caso de frenazo brusco con pastillas nuevas puede ocurrir que la distancia de
frenado sea mayor que después del rodaje.
¡ATENCIÓN!
•
Al principio, los neumáticos nuevos no desarrollan su máxima capa-
cidad de adherencia por lo que hay que someterlos a un rodaje. Existe
peligro de accidente. Por ello, cond uzca con precaución los primeros 500
km.
•
Las pastillas de freno nuevas deben “a sentarse”, por lo que no ofrecen
una fricción óptima durante los primeros 200 km. Sin embargo, esta capa-
cidad de frenado ligeramente reducida se puede compensar pisando con
mayor fuerza el freno.
Capacidad y distancia de frenado
La capacidad y la distancia de frenado dependen de las
distintas situaciones de marcha y del estado de la calzada.La efectividad de los frenos depende considerablemente del grado de
desgaste de las pastillas de freno. El desgaste de las pastillas de freno
depende, en gran medida, del uso del vehí culo y del estilo de conducción. Si
utiliza su vehículo frecuentemente en tráfico urbano y recorridos breves, o
s3rk.3.book Seite 192 Montag, 26. Februar 2007 2:05 14

Conducción y medio ambiente193
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

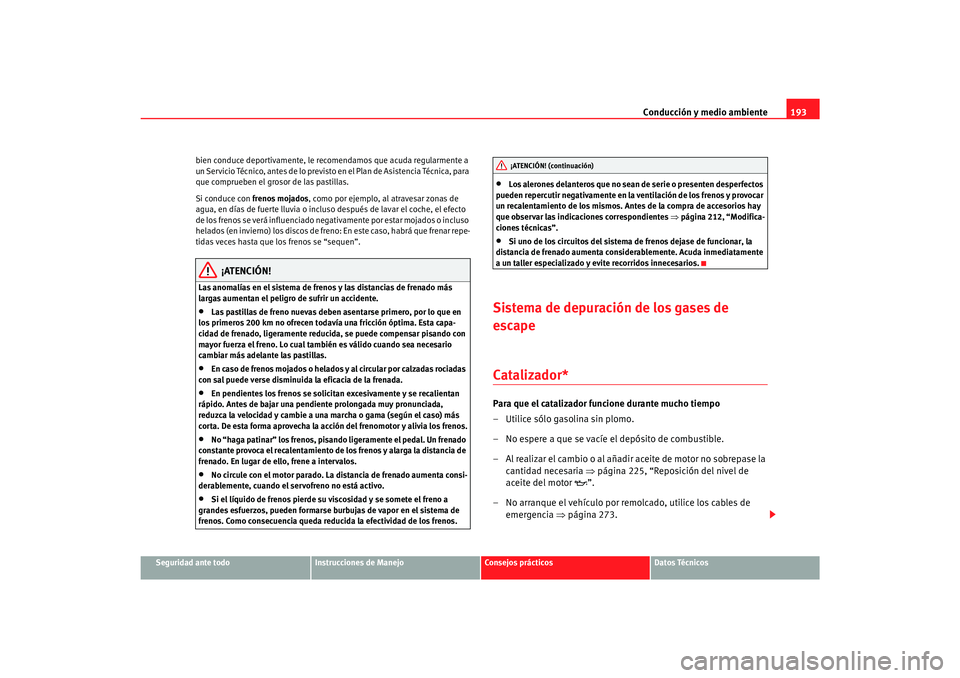

bien conduce deportivamente, le recomendamos que acuda regularmente a
un Servicio Técnico, antes de lo previsto en el Plan de Asistencia Técnica, para
que comprueben el grosor de las pastillas.
Si conduce con
frenos mojados, como por ejemplo, al atravesar zonas de
agua, en días de fuerte lluvia o incluso después de lavar el coche, el efecto
de los frenos se verá influenciado ne gativamente por estar mojados o incluso
helados (en invierno) los discos de freno: En este caso, habrá que frenar repe-
tidas veces hasta que los frenos se “sequen”.
¡ATENCIÓN!
Las anomalías en el sistema de frenos y las distancias de frenado más
largas aumentan el peligro de sufrir un accidente.•
Las pastillas de freno nuevas deben asentarse primero, por lo que en
los primeros 200 km no ofrecen todavía una fricción óptima. Esta capa-
cidad de frenado, ligeramente reducida, se puede compensar pisando con
mayor fuerza el freno. Lo cual también es válido cuando sea necesario
cambiar más adelante las pastillas.
•
En caso de frenos mojados o helados y al circular por calzadas rociadas
con sal puede verse disminuida la eficacia de la frenada.
•
En pendientes los frenos se solicitan excesivamente y se recalientan
rápido. Antes de bajar una pendiente prolongada muy pronunciada,
reduzca la velocidad y cambie a una marcha o gama (según el caso) más
corta. De esta forma aprovecha la acción del frenomotor y alivia los frenos.
•
No “haga patinar” los frenos, pisando ligeramente el pedal. Un frenado
constante provoca el recalentamiento de los frenos y alarga la distancia de
frenado. En lugar de ello, frene a intervalos.
•
No circule con el motor parado. La distancia de frenado aumenta consi-
derablemente, cuando el servofreno no está activo.
•
Si el líquido de frenos pierde su viscosidad y se somete el freno a
grandes esfuerzos, pueden formarse burbujas de vapor en el sistema de
frenos. Como consecuencia queda reducida la efectividad de los frenos.
•
Los alerones delanteros que no sean de serie o presenten desperfectos
pueden repercutir negativamente en la ventilación de los frenos y provocar
un recalentamiento de los mismos. Antes de la compra de accesorios hay
que observar las indicaciones correspondientes ⇒página 212, “Modifica-
ciones técnicas”.
•
Si uno de los circuitos del sistema de frenos dejase de funcionar, la
distancia de frenado aumenta considerablemente. Acuda inmediatamente
a un taller especializado y evite recorridos innecesarios.
Sistema de depuración de los gases de
escapeCatalizador*Para que el catalizador funcione durante mucho tiempo
– Utilice sólo gasolina sin plomo.
– No espere a que se vacíe el depósito de combustible.
– Al realizar el cambio o al añadir aceite de motor no sobrepase la cantidad necesaria ⇒página 225, “Reposición del nivel de
aceite del motor ”.
– No arranque el vehículo por remolcado, utilice los cables de emergencia ⇒página 273.
¡ATENCIÓN! (continuación)
s3rk.3.book Seite 193 Montag, 26. Februar 2007 2:05 14
TOLEDO 2007 ESPANOL S 22-07 PLIEGO 7

Conducción y medio ambiente

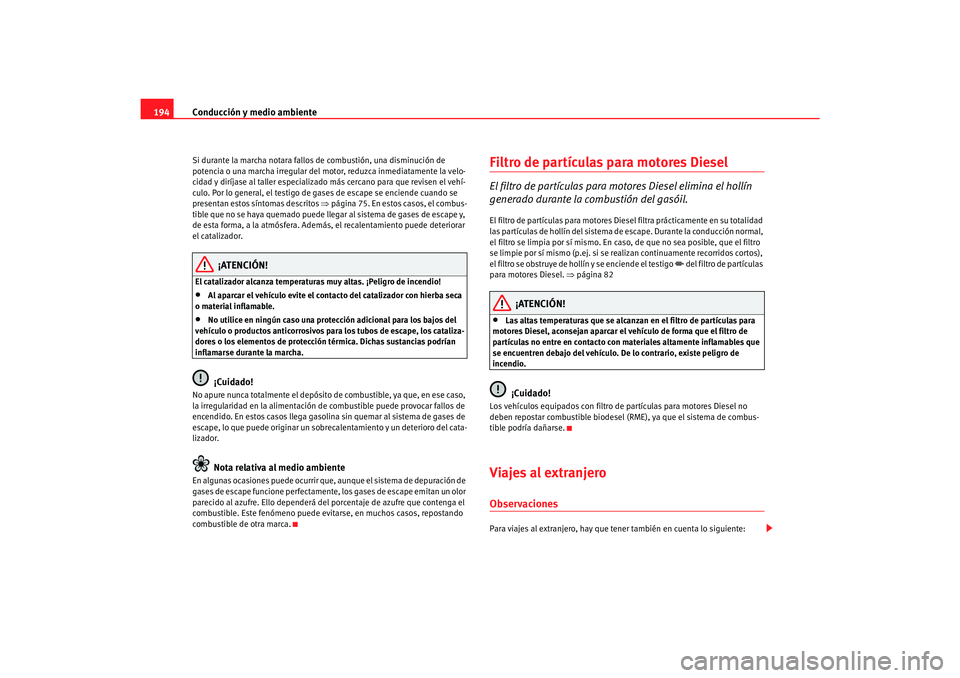

194Si durante la marcha notara fallos de combustión, una disminución de
potencia o una marcha irregular del mo tor, reduzca inmediatamente la velo-
cidad y diríjase al taller especializado más cercano para que revisen el vehí-
culo. Por lo general, el testigo de gases de escape se enciende cuando se
presentan estos síntomas descritos ⇒página 75. En estos casos, el combus-
tible que no se haya quemado puede llegar al sistema de gases de escape y,
de esta forma, a la atmósfera. Además, el recalentamiento puede deteriorar
el catalizador.
¡ATENCIÓN!
El catalizador alcanza temperaturas muy altas. ¡Peligro de incendio!•
Al aparcar el vehículo evite el contacto del catalizador con hierba seca
o material inflamable.
•
No utilice en ningún caso una protección adicional para los bajos del
vehículo o productos anticorrosivos para los tubos de escape, los cataliza-
dores o los elementos de protección térmica. Dichas sustancias podrían
inflamarse durante la marcha.¡Cuidado!
No apure nunca totalmente el depósito de combustible, ya que, en ese caso,
la irregularidad en la alimentación de combustible puede provocar fallos de
encendido. En estos casos llega gasolina sin quemar al sistema de gases de
escape, lo que puede originar un sobrecalentamiento y un deterioro del cata-
lizador.
Nota relativa al medio ambiente
En algunas ocasiones puede ocurrir que, aunque el sistema de depuración de
gases de escape funcione perfectamente, los gases de escape emitan un olor
parecido al azufre. Ello dependerá del porcentaje de azufre que contenga el
combustible. Este fenómeno puede evit arse, en muchos casos, repostando
combustible de otra marca.
Filtro de partículas para motores DieselEl filtro de partículas para mo tores Diesel elimina el hollín
generado durante la combustión del gasóil.El filtro de partículas para motores Diesel filtra prácticamente en su totalidad
las partículas de hollín del sistema de escape. Durante la conducción normal,
el filtro se limpia por sí mismo. En caso, de que no sea posible, que el filtro
se limpie por sí mismo (p.ej. si se realizan continuamente recorridos cortos),
el filtro se obstruye de hollín y se enciende el testigo
 del filtro de partículas
para motores Diesel. ⇒página 82
¡ATENCIÓN!
•
Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de
incendio.¡Cuidado!
Los vehículos equipados con filtro de partículas para motores Diesel no
deben repostar combustible biodesel (RME), ya que el sistema de combus-
tible podría dañarse.Viajes al extranjeroObservacionesPara viajes al extranjero, hay que tener también en cuenta lo siguiente:
s3rk.3.book Seite 194 Montag, 26. Februar 2007 2:05 14

Conducción y medio ambiente195
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•

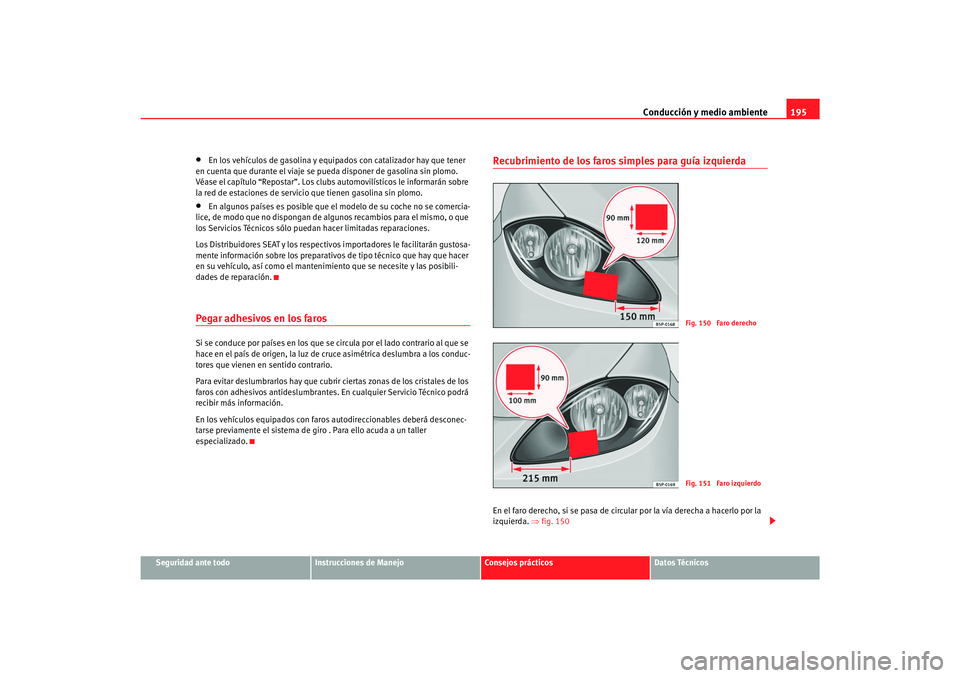

En los vehículos de gasolina y equip ados con catalizador hay que tener
en cuenta que durante el viaje se pueda disponer de gasolina sin plomo.
Véase el capítulo “Repostar”. Los clubs automovilísticos le informarán sobre
la red de estaciones de servicio que tienen gasolina sin plomo.
•
En algunos países es posible que el modelo de su coche no se comercia-
lice, de modo que no dispongan de al gunos recambios para el mismo, o que
los Servicios Técnicos sólo puedan hacer limitadas reparaciones.
Los Distribuidores SEAT y los respectivos importadores le facilitarán gustosa-
mente información sobre los preparativos de tipo técnico que hay que hacer
en su vehículo, así como el mantenimiento que se necesite y las posibili-
dades de reparación.
Pegar adhesivos en los farosSi se conduce por países en los que se circula por el lado contrario al que se
hace en el país de origen, la luz de cruce asimétrica deslumbra a los conduc-
tores que vienen en sentido contrario.
Para evitar deslumbrarlos hay que cubrir ciertas zonas de los cristales de los
faros con adhesivos antideslumbrantes. En cualquier Servicio Técnico podrá
recibir más información.
En los vehículos equipados con faros au todireccionables deberá desconec-
tarse previamente el sistema de giro . Para ello acuda a un taller
especializado.
Recubrimiento de los faros simples para guía izquierdaEn el faro derecho, si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒fig. 150
Fig. 150 Faro derechoFig. 151 Faro izquierdo
s3rk.3.book Seite 195 Montag, 26. Februar 2007 2:05 14

Conducción y medio ambiente

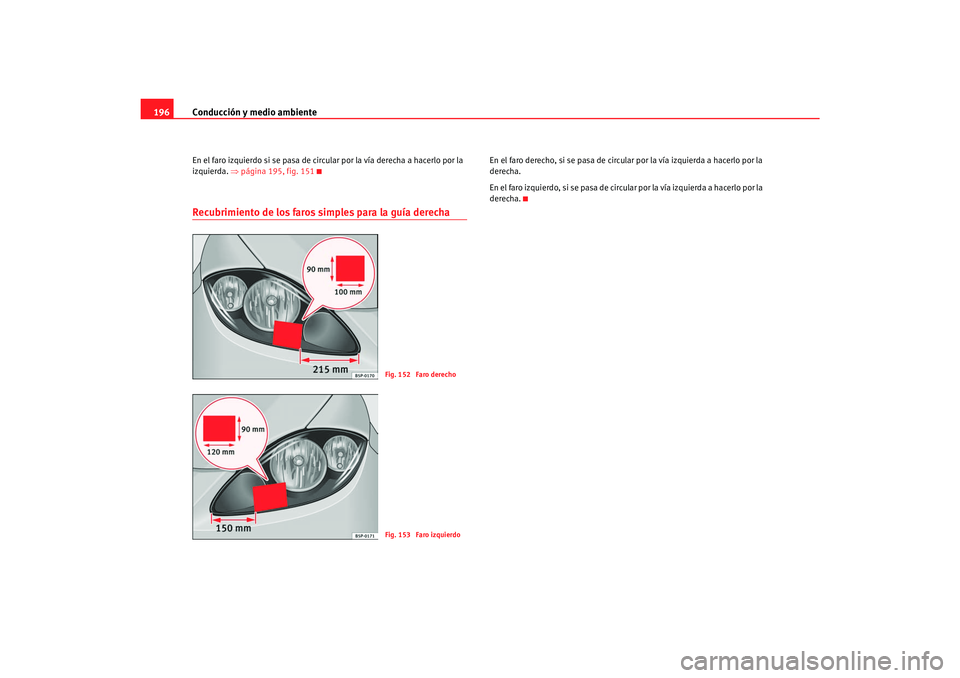

196En el faro izquierdo si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒página 195, fig. 151Recubrimiento de los faros simples para la guía derecha
En el faro derecho, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.
En el faro izquierdo, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.
Fig. 152 Faro derechoFig. 153 Faro izquierdo
s3rk.3.book Seite 196 Montag, 26. Februar 2007 2:05 14

Conducción y medio ambiente197
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

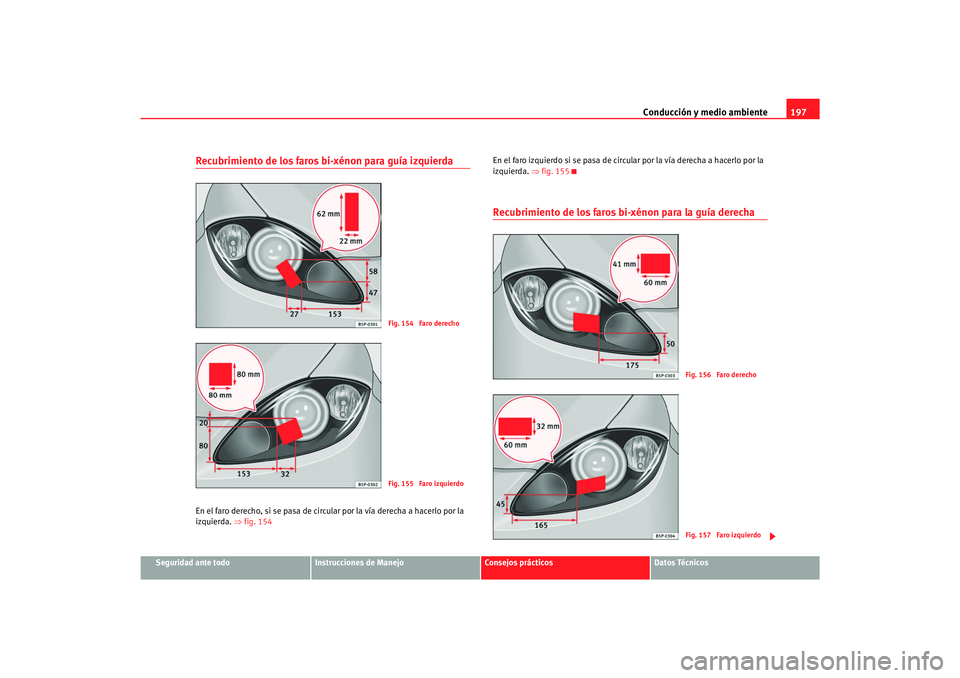

Recubrimiento de los faros bi-xénon para guía izquierdaEn el faro derecho, si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒fig. 154 En el faro izquierdo si se pasa de circular por la vía derecha a hacerlo por la
izquierda.
⇒fig. 155
Recubrimiento de los faros bi-xénon para la guía derecha
Fig. 154 Faro derechoFig. 155 Faro izquierdo
Fig. 156 Faro derechoFig. 157 Faro izquierdo
s3rk.3.book Seite 197 Montag, 26. Februar 2007 2:05 14

Conducción y medio ambiente

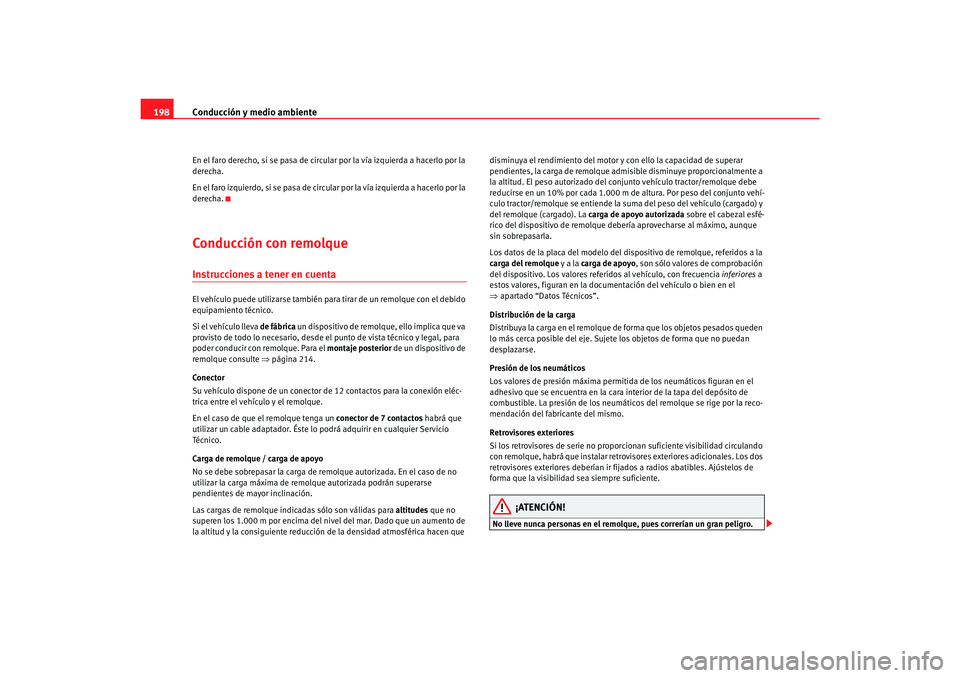

198En el faro derecho, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.
En el faro izquierdo, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.Conducción con remolqueInstrucciones a tener en cuentaEl vehículo puede utilizarse también para tirar de un remolque con el debido
equipamiento técnico.
Si el vehículo lleva de fábrica un dispositivo de remolque, ello implica que va
provisto de todo lo necesario, desde el punto de vista técnico y legal, para
poder conducir con remolque. Para el montaje posterior de un dispositivo de
remolque consulte ⇒página 214.
Conector
Su vehículo dispone de un conector de 12 contactos para la conexión eléc-
trica entre el vehículo y el remolque.
En el caso de que el remolque tenga un conector de 7 contactos habrá que
utilizar un cable adaptador. Éste lo podrá adquirir en cualquier Servicio
Té cn i co .
Carga de remolque / carga de apoyo
No se debe sobrepasar la carga de remolque autorizada. En el caso de no
utilizar la carga máxima de remolque autorizada podrán superarse
pendientes de mayor inclinación.
Las cargas de remolque indicadas sólo son válidas para altitudes que no
superen los 1.000 m por encima del nivel del mar. Dado que un aumento de
la altitud y la consiguiente reducción de la densidad atmosférica hacen que disminuya el rendimiento del motor y con ello la capacidad de superar
pendientes, la carga de remolque admisible disminuye proporcionalmente a
la altitud. El peso auto
rizado del conjunto vehículo tractor/remolque debe
reducirse en un 10% por cada 1.000 m de altura. Por peso del conjunto vehí-
culo tractor/remolque se entiende la su ma del peso del vehículo (cargado) y
del remolque (cargado). La carga de apoyo autorizada sobre el cabezal esfé-
rico del dispositivo de remolque de bería aprovecharse al máximo, aunque
sin sobrepasarla.
Los datos de la placa del modelo del di spositivo de remolque, referidos a la
carga del remolque y a la carga de apoyo , son sólo valores de comprobación
del dispositivo. Los valores referi dos al vehículo, con frecuencia inferiores a
estos valores, figuran en la documentación del vehículo o bien en el
⇒ apartado “Datos Técnicos”.
Distribución de la carga
Distribuya la carga en el remolque de forma que los objetos pesados queden
lo más cerca posible del eje. Sujete los objetos de forma que no puedan
desplazarse.
Presión de los neumáticos
Los valores de presión máxima permitida de los neumáticos figuran en el
adhesivo que se encuentra en la cara interior de la tapa del depósito de
combustible. La presión de los neumáti cos del remolque se rige por la reco-
mendación del fabricante del mismo.
Retrovisores exteriores
Si los retrovisores de serie no propor cionan suficiente visibilidad circulando
con remolque, habrá que instalar retrovisores exteriores adicionales. Los dos
retrovisores exteriores deberían ir fi jados a radios abatibles. Ajústelos de
forma que la visibilidad sea siempre suficiente.
¡ATENCIÓN!
No lleve nunca personas en el remolque, pues correrían un gran peligro.
s3rk.3.book Seite 198 Montag, 26. Februar 2007 2:05 14
