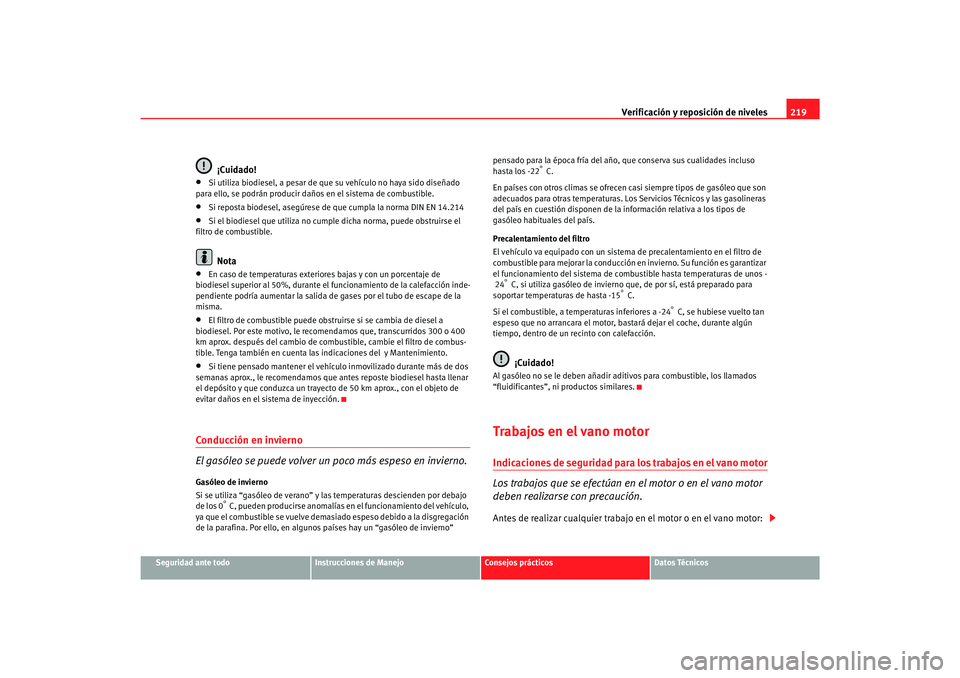

Seat Toledo 2007 Manual de instrucciones (in Spanish)

Verificación y reposición de niveles219
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡Cuidado!
•
Si utiliza biodiesel, a pesar de que su vehículo no haya sido diseñado
para ello, se podrán producir daños en el sistema de combustible.
•
Si reposta biodesel, asegúrese de que cumpla la norma DIN EN 14.214
•
Si el biodiesel que utiliza no cump le dicha norma, puede obstruirse el
filtro de combustible.Nota
•
En caso de temperaturas exteriores bajas y con un porcentaje de
biodiesel superior al 50%, durante el funcionamiento de la calefacción inde-
pendiente podría aumentar la salida de gases por el tubo de escape de la
misma.
•
El filtro de combustible puede obstruirse si se cambia de diesel a
biodiesel. Por este motivo, le recomendamos que, transcurridos 300 o 400
km aprox. después del cambio de combustible, cambie el filtro de combus-
tible. Tenga también en cuenta las indicaciones del y Mantenimiento.
•
Si tiene pensado mantener el vehícu lo inmovilizado durante más de dos
semanas aprox., le recomendamos que antes reposte biodiesel hasta llenar
el depósito y que conduzca un trayecto de 50 km aprox., con el objeto de
evitar daños en el sistema de inyección.
Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno.Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0
° C, pueden producirse anomalías en el funcionamiento del vehículo,
ya que el combustible se vuelve demasiado espeso debido a la disgregación
de la parafina. Por ello, en algunos países hay un “gasóleo de invierno” pensado para la época fría del año, que conserva sus cualidades incluso
hasta los -22
° C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que son
adecuados para otras temperaturas. Los Servicios Técnicos y las gasolineras
del país en cuestión disponen de la información relativa a los tipos de
gasóleo habituales del país.
Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garantizar
el funcionamiento del sistema de combustible hasta temperaturas de unos - 24
° C, si utiliza gasóleo de invierno que, de por sí, está preparado para
soportar temperaturas de hasta -15
° C.
Si el combustible, a temperaturas inferiores a -24
° C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
¡Cuidado!
Al gasóleo no se le deben añadir adit ivos para combustible, los llamados
“fluidificantes”, ni productos similares.Trabajos en el vano motorIndicaciones de seguridad para los trabajos en el vano motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución.Antes de realizar cualquier trabajo en el motor o en el vano motor:
s3rk.3.book Seite 219 Montag, 26. Februar 2007 2:05 14

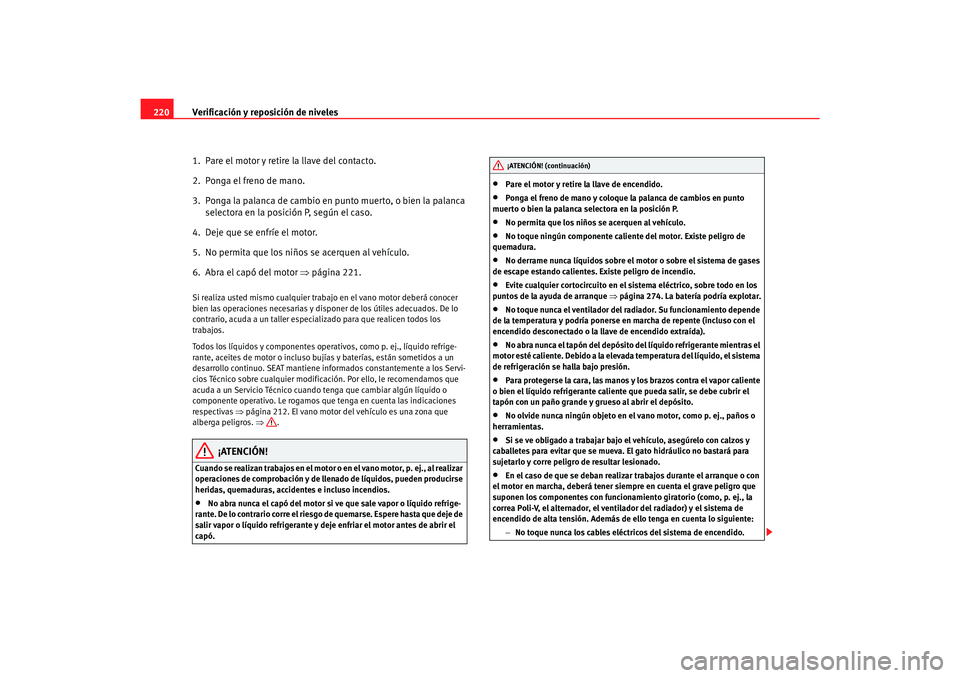

Verificación y reposición de niveles
220
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca selectora en la posición P, según el caso.
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒página 221.Si realiza usted mismo cualquier trabaj o en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los
trabajos.
Todos los líquidos y componentes oper ativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene in formados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o
componente operativo. Le rogamos qu e tenga en cuenta las indicaciones
respectivas ⇒página 212. El vano motor del vehículo es una zona que
alberga peligros. ⇒.
¡ATENCIÓN!
Cuando se realizan trabajos en el motor o en el vano motor, p. ej., al realizar
operaciones de comprobación y de llenado de líquidos, pueden producirse
heridas, quemaduras, accidentes e incluso incendios.•
No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje de
salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir el
capó.
•
Pare el motor y retire la llave de encendido.
•
Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
•
No permita que los niños se acerquen al vehículo.
•
No toque ningún componente caliente del motor. Existe peligro de
quemadura.
•
No derrame nunca líquidos sobre el motor o sobre el sistema de gases
de escape estando calientes. Existe peligro de incendio.
•
Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒ página 274. La batería podría explotar.
•
No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con el
encendido desconectado o la llave de encendido extraída).
•
No abra nunca el tapón del depósito del líquido refrigerante mientras el
motor esté caliente. Debido a la elevada temperatura del líquido, el sistema
de refrigeración se halla bajo presión.
•
Para protegerse la cara, las manos y los brazos contra el vapor caliente
o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
•
No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
•
Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.
•
En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de
encendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
−No toque nunca los cables eléctricos del sistema de encendido.¡ATENCIÓN! (continuación)
s3rk.3.book Seite 220 Montag, 26. Februar 2007 2:05 14

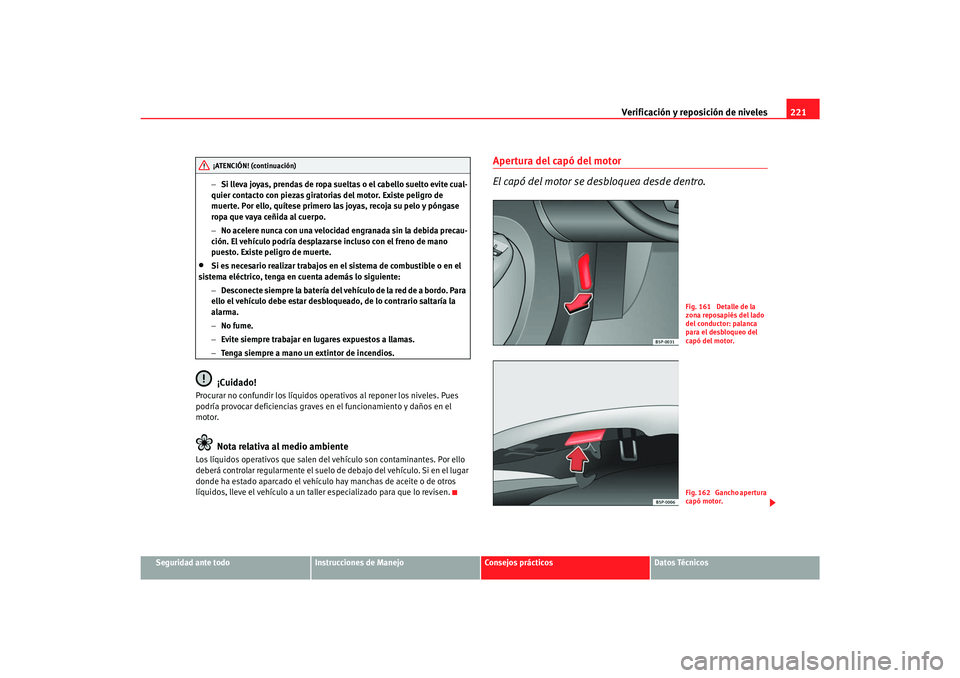

Verificación y reposición de niveles221
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
−
Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite cual-
quier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
•
Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqueado, de lo contrario saltaría la
alarma.
− No fume.
− Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.¡Cuidado!
Procurar no confundir los líquidos oper ativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.
Apertura del capó del motor
El capó del motor se desbloquea desde dentro.
¡ATENCIÓN! (continuación)
Fig. 161 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.Fig. 162 Gancho apertura
capó motor.
s3rk.3.book Seite 221 Montag, 26. Februar 2007 2:05 14

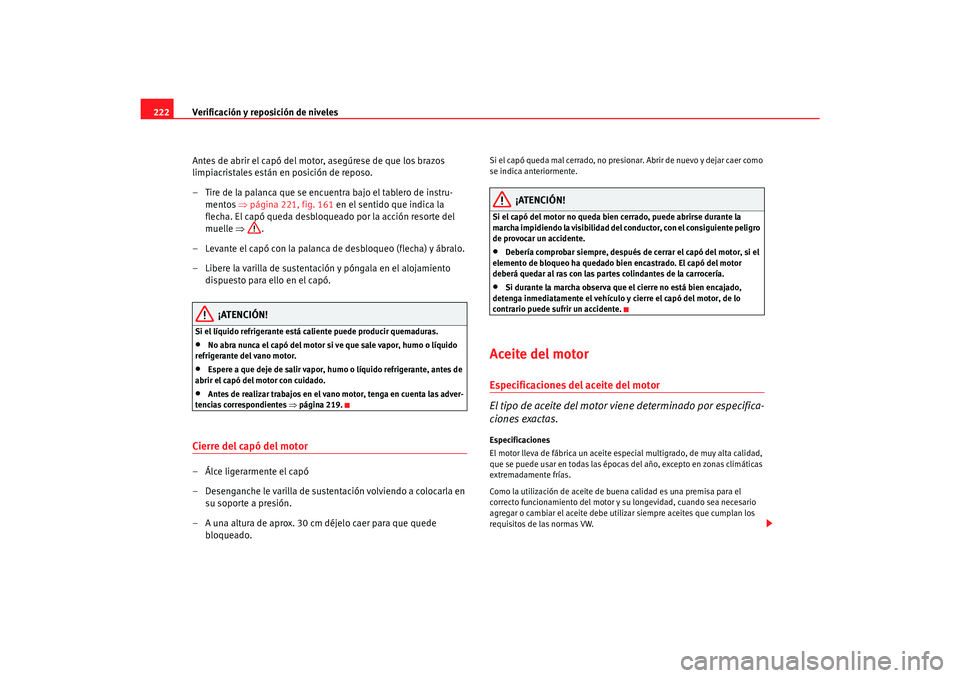

Verificación y reposición de niveles
222
Antes de abrir el capó del motor, asegúrese de que los brazos
limpiacristales están en posición de reposo.
– Tire de la palanca que se encuentra bajo el tablero de instru-mentos ⇒página 221, fig. 161 en el sentido que indica la
flecha. El capó queda desbloqueado por la acción resorte del
muelle ⇒.
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento dispuesto para ello en el capó.
¡ATENCIÓN!
Si el líquido refrigerante está caliente puede producir quemaduras.•
No abra nunca el capó del motor si ve que sale vapor, humo o líquido
refrigerante del vano motor.
•
Espere a que deje de salir vapor, humo o líquido refrigerante, antes de
abrir el capó del motor con cuidado.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 219.
Cierre del capó del motor– Álce ligerarmente el capó
– Desenganche le varilla de sustentación volviendo a colocarla en
su soporte a presión.
– A una altura de aprox. 30 cm déjelo caer para que quede bloqueado.
Si el capó queda mal cerrado, no presionar. Abrir de nuevo y dejar caer como
se indica anteriormente.
¡ATENCIÓN!
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha impidiendo la visibilidad del conductor, con el consiguiente peligro
de provocar un accidente.•
Debería comprobar siempre, después de cerrar el capó del motor, si el
elemento de bloqueo ha quedado bien encastrado. El capó del motor
deberá quedar al ras con las partes colindantes de la carrocería.
•
Si durante la marcha observa que el cierre no está bien encajado,
detenga inmediatamente el vehículo y cierre el capó del motor, de lo
contrario puede sufrir un accidente.
Aceite del motorEspecificaciones del aceite del motor
El tipo de aceite del motor viene determinado por especifica-
ciones exactas.Especificaciones
El motor lleva de fábrica un aceite es pecial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáticas
extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el
correcto funcionamiento del motor y su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
s3rk.3.book Seite 222 Montag, 26. Februar 2007 2:05 14

Verificación y reposición de niveles223
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Si no es posible conseguir un aceite que cumpla las especificaciones VW
podría utilizar aceites que sólo cumplan los requisitos de las especifica-
ciones ACEA ó API y con el grado de viscosidad apropiado a temperatura
ambiente. El uso de estos aceites puede repercutir en las prestaciones del
motor, como por ejemplo, periodos de arranque más largos, mayor consumo
de combustible y mayor cantidad de emisiones.
Al reponer puede mezclar diferentes aceites entre sí, siempre que se cumplan
las especificaciones VW.
Las especificaciones que se indican en la página siguiente (normas VW)
deben figurar en el envase del aceite
de servicio; siempre que en el envase
del aceite figuren conjun tamente las normas propias para motores gasolina
y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Propiedades de los aceitesViscosidad
La clase de viscosidad del aceite se elegirá de acuerdo con el diagrama repro-
ducido.
Cuando la temperatura ambiente sobrepase por breve tiempo los límites que
figuran en la escala, no será necesario cambiar el aceite.
Fig. 163 Tipos de aceite
de acuerdo a la tempera-
tura
s3rk.3.book Seite 223 Montag, 26. Februar 2007 2:05 14

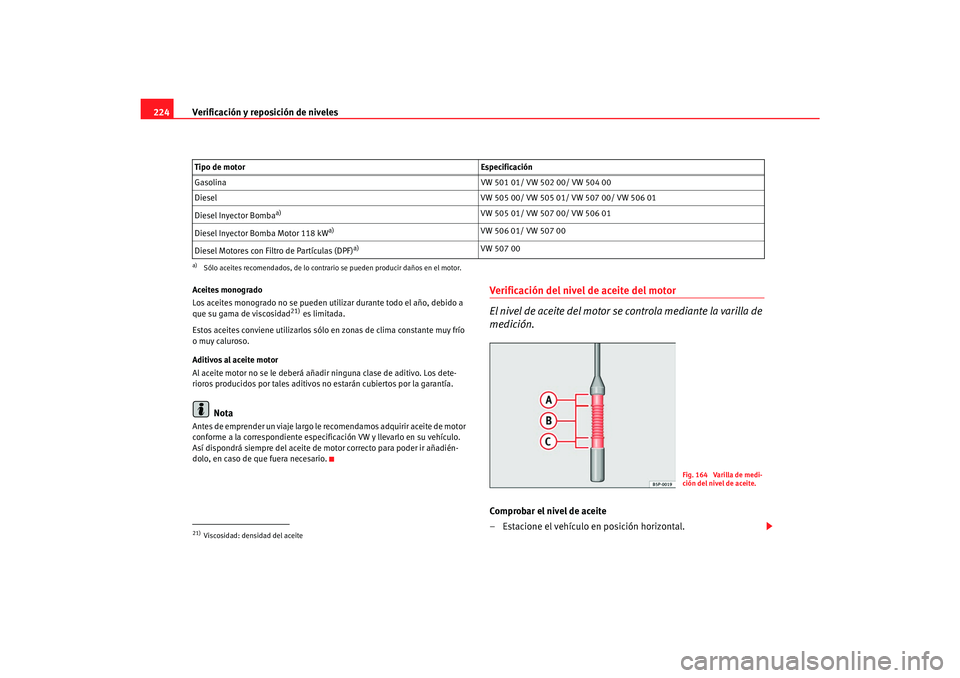

Verificación y reposición de niveles
224Aceites monogrado
Los aceites monogrado no se pueden util izar durante todo el año, debido a
que su gama de viscosidad
21) es limitada.
Estos aceites conviene utilizarlos sólo en zonas de clima constante muy frío
o muy caluroso.
Aditivos al aceite motor
Al aceite motor no se le deberá añad ir ninguna clase de aditivo. Los dete-
rioros producidos por tales aditivos no estarán cubiertos por la garantía.
Nota
Antes de emprender un viaje largo le recomendamos adquirir aceite de motor
conforme a la correspondiente especificación VW y llevarlo en su vehículo.
Así dispondrá siempre del aceite de motor correcto para poder ir añadién-
dolo, en caso de que fuera necesario.
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla de
medición.Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
Tipo de motor Especificación
Gasolina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba
a)
a)Sólo aceites recomendados, de lo contrari o se pueden producir daños en el motor.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba Motor 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motores con Filtro de Partículas (DPF)
a)
VW 507 00
21)Viscosidad: densidad del aceite
Fig. 164 Varilla de medi-
ción del nivel de aceite.
s3rk.3.book Seite 224 Montag, 26. Februar 2007 2:05 14

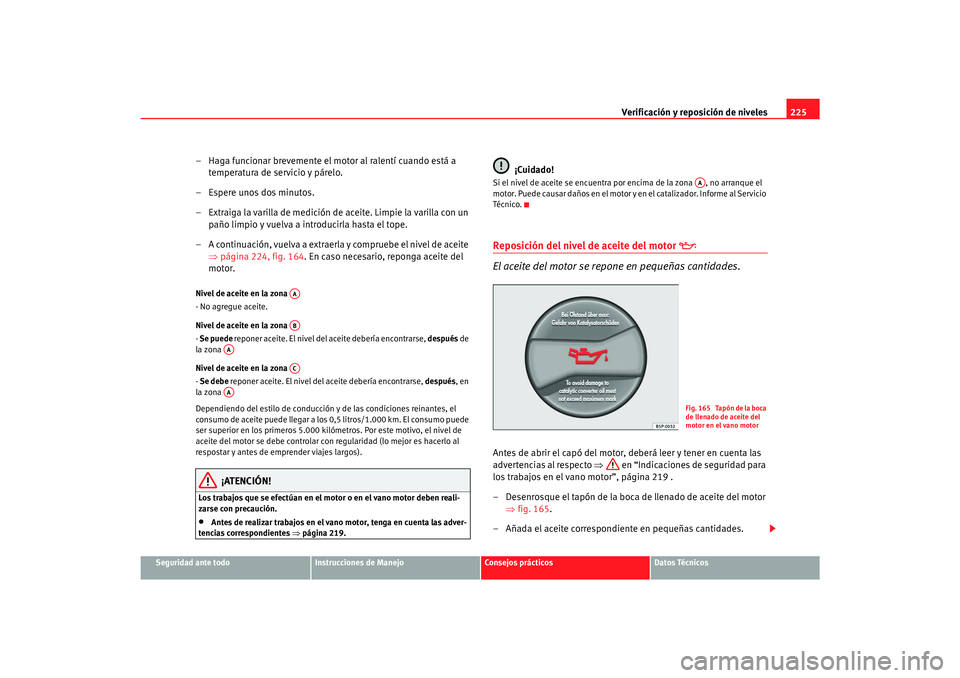

Verificación y reposición de niveles225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos.
– Extraiga la varilla de medición de aceite. Limpie la varilla con un paño limpio y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de aceite ⇒página 224, fig. 164 . En caso necesario, reponga aceite del
motor.Nivel de aceite en la zona
- No agregue aceite.
Nivel de aceite en la zona
- Se puede reponer aceite. El nivel del aceite debería encontrarse, después de
la zona
Nivel de aceite en la zona
- Se debe reponer aceite. El nivel del aceite debería encontrarse, después, en
la zona
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a lo s 0,5 litros/1.000 km. El consumo puede
ser superior en los primeros 5.000 kilóm etros. Por este motivo, el nivel de
aceite del motor se debe controlar con regularidad (lo mejor es hacerlo al
respostar y antes de emprender viajes largos).
¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 219.
¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servicio
Té cn i co .Reposición del nivel de aceite del motor


El aceite del motor se repone en pequeñas cantidades.
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 219 .
– Desenrosque el tapón de la boca de llenado de aceite del motor ⇒fig. 165.
– Añada el aceite correspondiente en pequeñas cantidades.
AAAB
AA
AC
AA
AA
F i g . 1 6 5 Ta p ó n d e l a b o ca
de llenado de aceite del
motor en el vano motor
s3rk.3.book Seite 225 Montag, 26. Februar 2007 2:05 14
TOLEDO 2007 ESPANOL S 22-07 PLIEGO 8

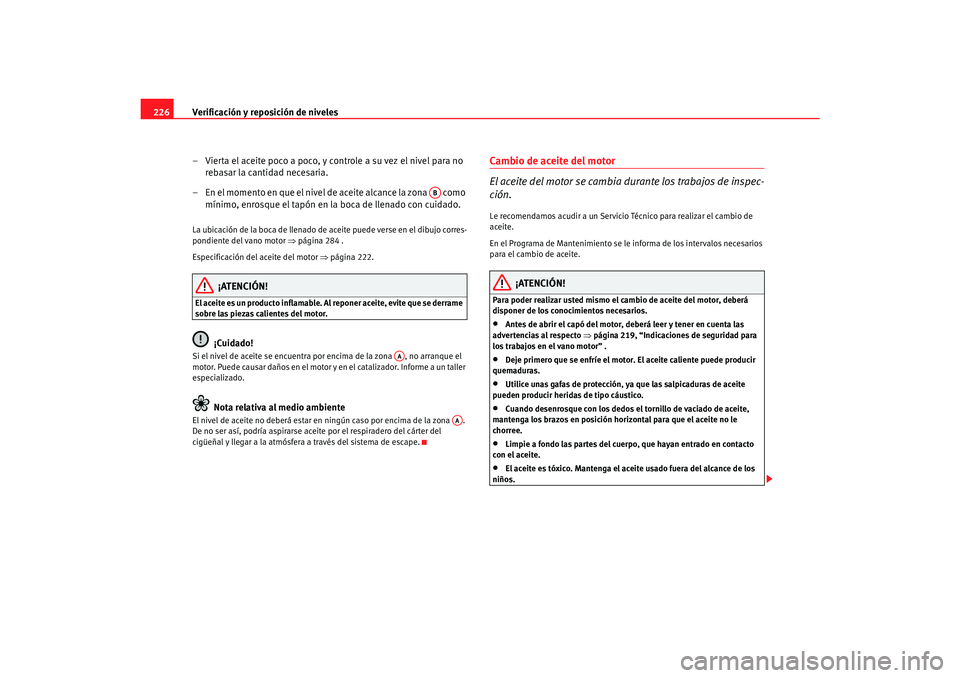

Verificación y reposición de niveles
226
– Vierta el aceite poco a poco, y controle a su vez el nivel para no rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona como mínimo, enrosque el tapón en la boca de llenado con cuidado.La ubicación de la boca de llenado de aceite puede verse en el dibujo corres-
pondiente del vano motor ⇒página 284 .
Especificación del aceite del motor ⇒página 222.
¡ATENCIÓN!
El aceite es un producto inflamable. Al reponer aceite, evite que se derrame
sobre las piezas calientes del motor.
¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un taller
especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona .
De no ser así, podría aspirarse aceite por el respiradero del cárter del
cigüeñal y llegar a la atmósfera a través del sistema de escape.
Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de inspec-
ción.Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Programa de Mantenimiento se le informa de los intervalos necesarios
para el cambio de aceite.
¡ATENCIÓN!
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.•
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ página 219, “Indicaciones de seguridad para
los trabajos en el vano motor” .
•
Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
•
Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
•
Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le
chorree.
•
Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
•
El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.
AB
AA
AA
s3rk.3.book Seite 226 Montag, 26. Februar 2007 2:05 14

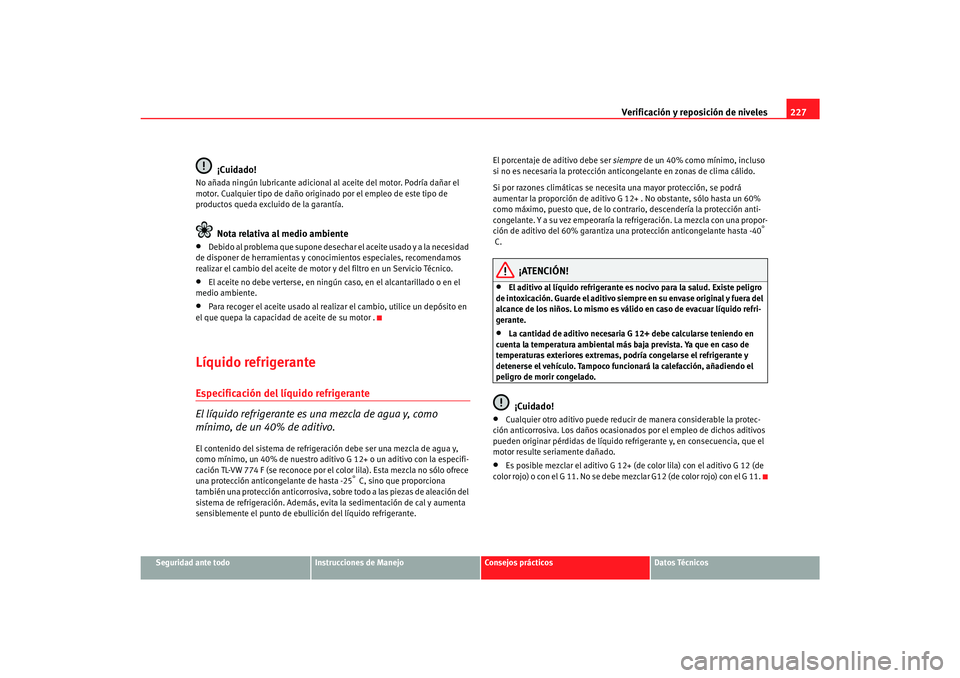

Verificación y reposición de niveles227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡Cuidado!
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño origin ado por el empleo de este tipo de
productos queda excluido de la garantía.
Nota relativa al medio ambiente
•
Debido al problema que supone desechar el aceite usado y a la necesidad
de disponer de herramientas y conocimientos especiales, recomendamos
realizar el cambio del aceite de motor y del filtro en un Servicio Técnico.
•
El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
•
Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor .
Líquido refrigeranteEspecificación del líquido refrigerante
El líquido refrigerante es una mezcla de agua y, como
mínimo, de un 40% de aditivo.El contenido del sistema de refrigeración debe ser una mezcla de agua y,
como mínimo, un 40% de nuestro aditivo G 12+ o un aditivo con la especifi-
cación TL-VW 774 F (se reconoce por el color lila). Esta mezcla no sólo ofrece
una protección anticongelante de hasta -25
° C, sino que proporciona
también una protección anticorrosiva, sobre todo a las piezas de aleación del
sistema de refrigeración. Además, evita la sedimentación de cal y aumenta
sensiblemente el punto de ebullición del líquido refrigerante. El porcentaje de aditivo debe ser
siempre de un 40% como mínimo, incluso
si no es necesaria la protección anticongelante en zonas de clima cálido.
Si por razones climáticas se necesita una mayor protección, se podrá
aumentar la proporción de aditivo G 12+ . No obstante, sólo hasta un 60%
como máximo, puesto que, de lo contrario, descendería la protección anti-
congelante. Y a su vez empeoraría la refrigeración. La mezcla con una propor-
ción de aditivo del 60% garantiza una protección anticongelante hasta -40
°
C.
¡ATENCIÓN!
•
El aditivo al líquido refrigerante es nocivo para la salud. Existe peligro
de intoxicación. Guarde el aditivo siempre en su envase original y fuera del
alcance de los niños. Lo mismo es válido en caso de evacuar líquido refri-
gerante.
•
La cantidad de aditivo necesaria G 12+ debe calcularse teniendo en
cuenta la temperatura ambiental más baja prevista. Ya que en caso de
temperaturas exteriores extremas, podría congelarse el refrigerante y
detenerse el vehículo. Tampoco funcionará la calefacción, añadiendo el
peligro de morir congelado.¡Cuidado!
•
Cualquier otro aditivo puede reducir de manera considerable la protec-
ción anticorrosiva. Los daños ocasionados por el empleo de dichos aditivos
pueden originar pérdidas de líquido refrigerante y, en consecuencia, que el
motor resulte seriamente dañado.
•
Es posible mezclar el aditivo G 12+ (de color lila) con el aditivo G 12 (de
color rojo) o con el G 11. No se debe mezclar G12 (de color rojo) con el G 11.
s3rk.3.book Seite 227 Montag, 26. Februar 2007 2:05 14

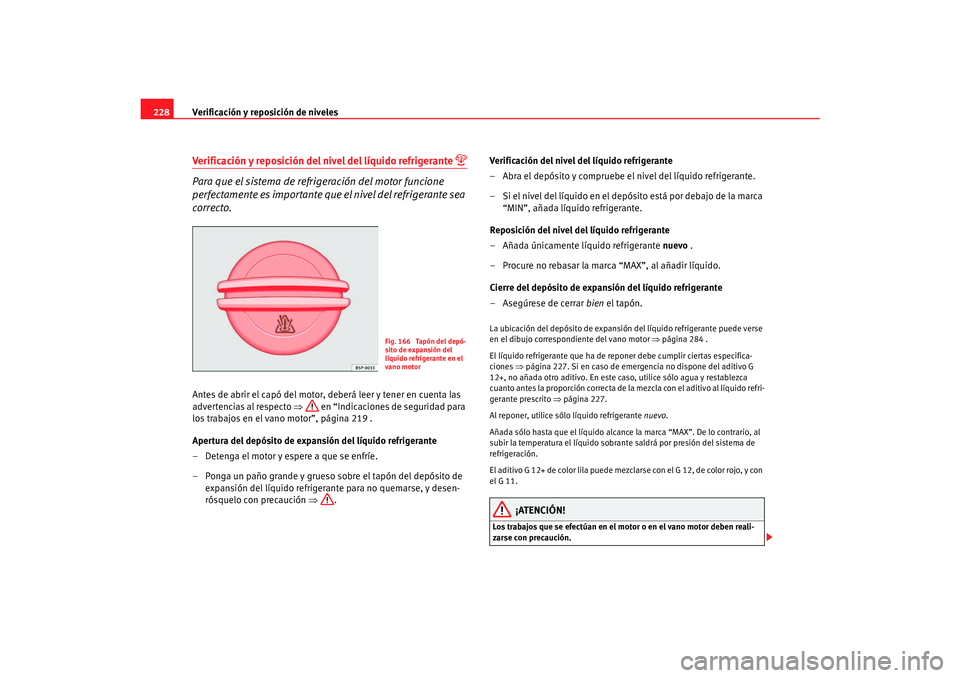

Verificación y reposición de niveles
228Verificación y reposición del nivel del líquido refrigerante

Para que el sistema de refrigeración del motor funcione
perfectamente es importante que el nivel del refrigerante sea
correcto.Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 219 .
Apertura del depósito de expansión del líquido refrigerante
– Detenga el motor y espere a que se enfríe.
– Ponga un paño grande y grueso sobre el tapón del depósito de expansión del líquido refrigerante para no quemarse, y desen-
rósquelo con precaución ⇒ . Verificación del nivel del líquido refrigerante
– Abra el depósito y compruebe el nivel del líquido refrigerante.
– Si el nivel del líquido en el depó
sito está por debajo de la marca
“MIN”, añada líquido refrigerante.
Reposición del nivel del líquido refrigerante
– Añada únicamente líquido refrigerante nuevo .
– Procure no rebasar la marca “MAX”, al añadir líquido.
Cierre del depósito de expansión del líquido refrigerante
– Asegúrese de cerrar bien el tapón.
La ubicación del depósito de expansión del líquido refrigerante puede verse
en el dibujo correspondiente del vano motor ⇒página 284 .
El líquido refrigerante que ha de re poner debe cumplir ciertas especifica-
ciones ⇒página 227. Si en caso de emergencia no dispone del aditivo G
12+, no añada otro aditivo. En este c aso, utilice sólo agua y restablezca
cuanto antes la proporción correcta de la mezcla con el aditivo al líquido refri-
gerante prescrito ⇒página 227.
Al reponer, utilice sólo líquido refrigerante nuevo.
Añada sólo hasta que el lí quido alcance la marca “MAX”. De lo contrario, al
subir la temperatura el líquido sobran te saldrá por presión del sistema de
refrigeración.
El aditivo G 12+ de color lila puede mez clarse con el G 12, de color rojo, y con
el G 11.
¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
Fig. 166 Tapón del depó-
sito de expansión del
líquido refrigerante en el
vano motor
s3rk.3.book Seite 228 Montag, 26. Februar 2007 2:05 14
