Seat Toledo 2007 Manual de instrucciones (in Spanish)

Conservación y limpieza209
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

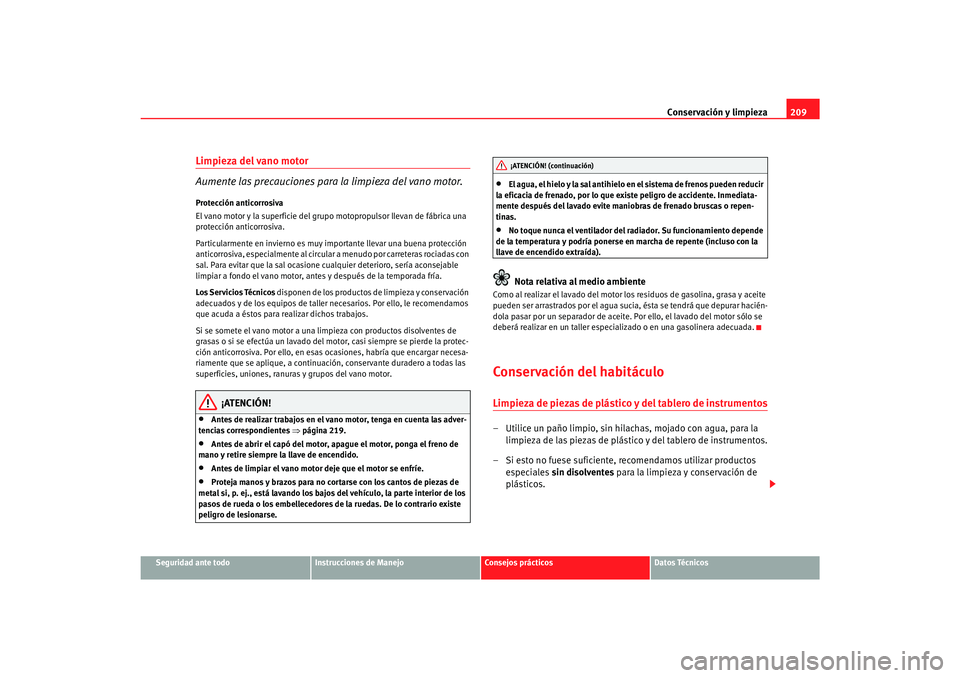

Limpieza del vano motor
Aumente las precauciones para la limpieza del vano motor.Protección anticorrosiva
El vano motor y la superficie del grup o motopropulsor llevan de fábrica una
protección anticorrosiva.
Particularmente en invierno es muy im portante llevar una buena protección
anticorrosiva, especialmente al circular a menudo por carreteras rociadas con
sal. Para evitar que la sal ocasione cualquier deterioro, sería aconsejable
limpiar a fondo el vano motor, antes y después de la temporada fría.
Los Servicios Técnicos disponen de los productos de limpieza y conservación
adecuados y de los equipos de taller necesarios. Po r ello, le recomendamos
que acuda a éstos para realizar dichos trabajos.
Si se somete el vano motor a una limpieza con productos disolventes de
grasas o si se efectúa un lavado del motor, casi siempre se pierde la protec-
ción anticorrosiva. Por ello, en esas ocasiones, habría que encargar necesa-
riamente que se aplique, a continuación, conservante duradero a todas las
superficies, uniones, ranuras y grupos del vano motor.
¡ATENCIÓN!
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 219.
•
Antes de abrir el capó del motor, ap ague el motor, ponga el freno de
mano y retire siempre la llave de encendido.
•
Antes de limpiar el vano motor deje que el motor se enfríe.
•
Proteja manos y brazos para no cortarse con los cantos de piezas de
metal si, p. ej., está lavando los bajos del vehículo, la parte interior de los
pasos de rueda o los embellecedores de la ruedas. De lo contrario existe
peligro de lesionarse.
•
El agua, el hielo y la sal antihielo en el sistema de frenos pueden reducir
la eficacia de frenado, por lo que existe peligro de accidente. Inmediata-
mente después del lavado evite maniobras de frenado bruscas o repen-
tinas.
•
No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con la
llave de encendido extraída).Nota relativa al medio ambiente
Como al realizar el lavado del motor los residuos de gasolina, grasa y aceite
pueden ser arrastrados por el agua sucia, ésta se tendrá que depurar hacién-
dola pasar por un separador de aceite. Por ello, el lavado del motor sólo se
deberá realizar en un taller especializado o en una gasolinera adecuada.Conservación del habitáculoLimpieza de piezas de plástico y del tablero de instrumentos– Utilice un paño limpio, sin hilachas, mojado con agua, para la limpieza de las piezas de plástico y del tablero de instrumentos.
– Si esto no fuese suficiente, recomendamos utilizar productos especiales sin disolventes para la limpieza y conservación de
plásticos.
¡ATENCIÓN! (continuación)
s3rk.3.book Seite 209 Montag, 26. Februar 2007 2:05 14

Conservación y limpieza
210

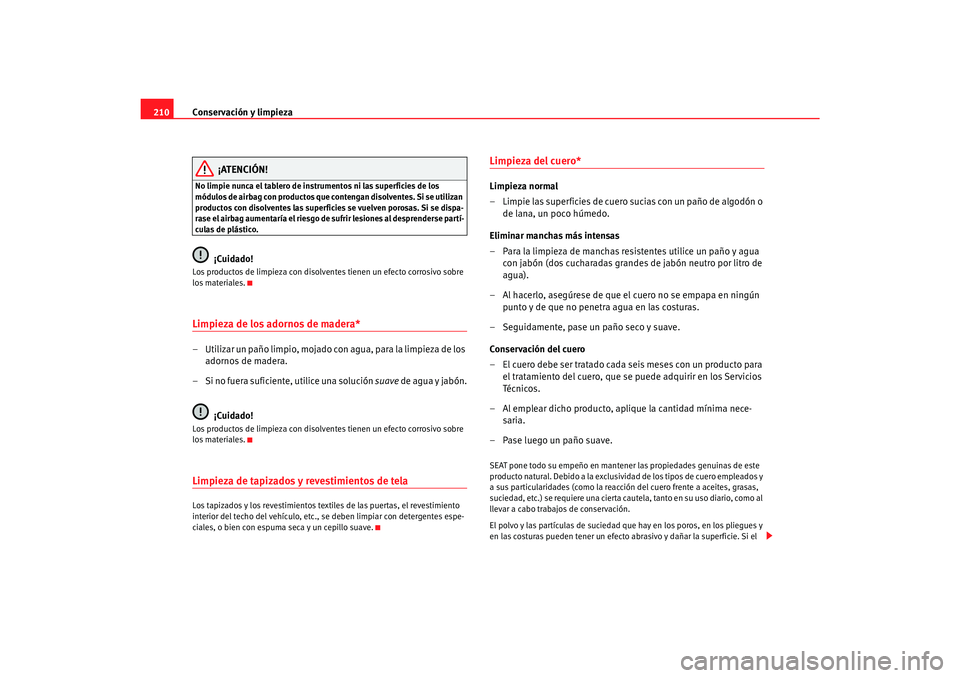

¡ATENCIÓN!
No limpie nunca el tablero de instrumentos ni las superficies de los
módulos de airbag con productos que co ntengan disolventes. Si se utilizan
productos con disolventes las superficies se vuelven porosas. Si se dispa-
rase el airbag aumentaría el riesgo de sufrir lesiones al desprenderse partí-
culas de plástico.
¡Cuidado!
Los productos de limpieza con disolventes tienen un efecto corrosivo sobre
los materiales.Limpieza de los adornos de madera*– Utilizar un paño limpio, mojado co n agua, para la limpieza de los
adornos de madera.
– Si no fuera suficiente, utilice una solución suave d e a g u a y ja b ó n .
¡Cuidado!Los productos de limpieza con disolventes tienen un efecto corrosivo sobre
los materiales.Limpieza de tapizados y revestimientos de telaLos tapizados y los revestimientos textiles de las puertas, el revestimiento
interior del techo del vehículo, etc., se deben limpiar con detergentes espe-
ciales, o bien con espuma seca y un cepillo suave.
Limpieza del cuero*Limpieza normal
– Limpie las superficies de cuero sucias con un paño de algodón o de lana, un poco húmedo.
Eliminar manchas más intensas
– Para la limpieza de manchas resistentes utilice un paño y agua con jabón (dos cucharadas grandes de jabón neutro por litro de
agua).
– Al hacerlo, asegúrese de que el cuero no se empapa en ningún punto y de que no penetra agua en las costuras.
– Seguidamente, pase un paño seco y suave.
Conservación del cuero
– El cuero debe ser tratado cada seis meses con un producto para el tratamiento del cuero, que se puede adquirir en los Servicios
Técnicos.
– Al emplear dicho producto, aplique la cantidad mínima nece- saria.
– Pase luego un paño suave.SEAT pone todo su empeño en mantener las propiedades genuinas de este
producto natural. Debido a la exclusividad de los tipos de cuero empleados y
a sus particularidades (como la reacción del cuero frente a aceites, grasas,
suciedad, etc.) se requiere una cierta cautela, tanto en su uso diario, como al
llevar a cabo trabajos de conservación.
El polvo y las partículas de suciedad que hay en los poros, en los pliegues y
en las costuras pueden tener un efecto abrasivo y dañar la superficie. Si el
s3rk.3.book Seite 210 Montag, 26. Februar 2007 2:05 14

Conservación y limpieza211
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

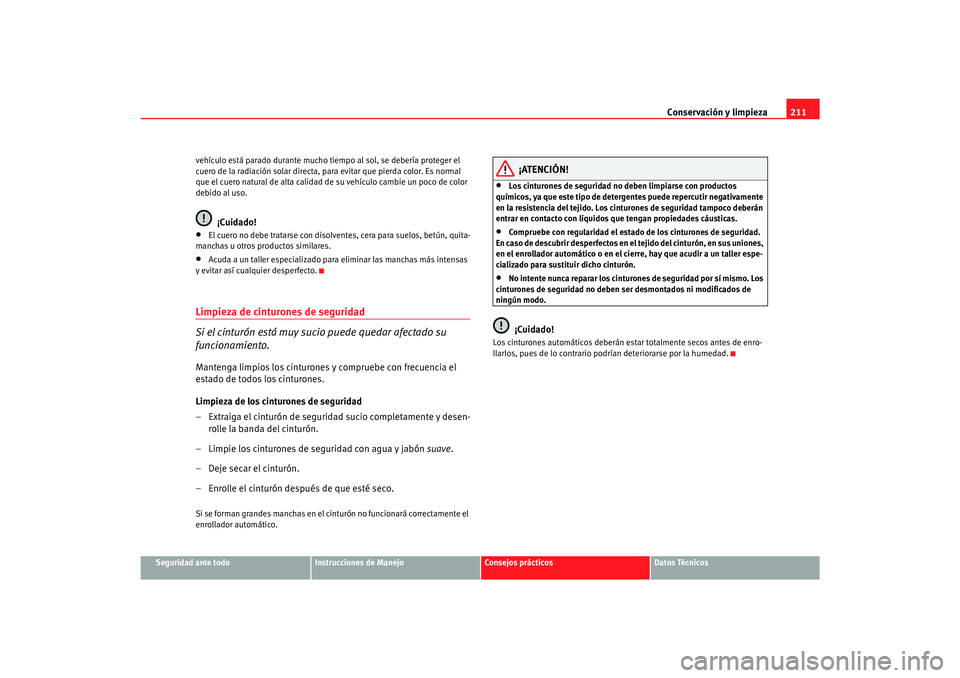

vehículo está parado durante mucho tiem
po al sol, se debería proteger el
cuero de la radiación solar directa, pa ra evitar que pierda color. Es normal
que el cuero natural de alta calidad de su vehículo cambie un poco de color
debido al uso.
¡Cuidado!
•
El cuero no debe tratarse con disolventes, cera para suelos, betún, quita-
manchas u otros productos similares.
•
Acuda a un taller especializado para eliminar las manchas más intensas
y evitar así cualquier desperfecto.
Limpieza de cinturones de seguridad
Si el cinturón está muy sucio puede quedar afectado su
funcionamiento.Mantenga limpios los cinturones y compruebe con frecuencia el
estado de todos los cinturones.
Limpieza de los cinturones de seguridad
– Extraiga el cinturón de seguridad sucio completamente y desen- rolle la banda del cinturón.
– Limpie los cinturones de seguridad con agua y jabón suave.
– Deje secar el cinturón.
– Enrolle el cinturón después de que esté seco.Si se forman grandes manchas en el cinturón no funcionará correctamente el
enrollador automático.
¡ATENCIÓN!
•
Los cinturones de seguridad no deben limpiarse con productos
químicos, ya que este tipo de detergentes puede repercutir negativamente
en la resistencia del tejido. Los cint urones de seguridad tampoco deberán
entrar en contacto con líquidos que tengan propiedades cáusticas.
•
Compruebe con regularidad el estado de los cinturones de seguridad.
En caso de descubrir desperfectos en el tejido del cinturón, en sus uniones,
en el enrollador automático o en el cierre, hay que acudir a un taller espe-
cializado para sustituir dicho cinturón.
•
No intente nunca reparar los cinturon es de seguridad por sí mismo. Los
cinturones de seguridad no deben ser desmontados ni modificados de
ningún modo.¡Cuidado!
Los cinturones automáticos deberán est ar totalmente secos antes de enro-
llarlos, pues de lo contrario podrían deteriorarse por la humedad.
s3rk.3.book Seite 211 Montag, 26. Februar 2007 2:05 14

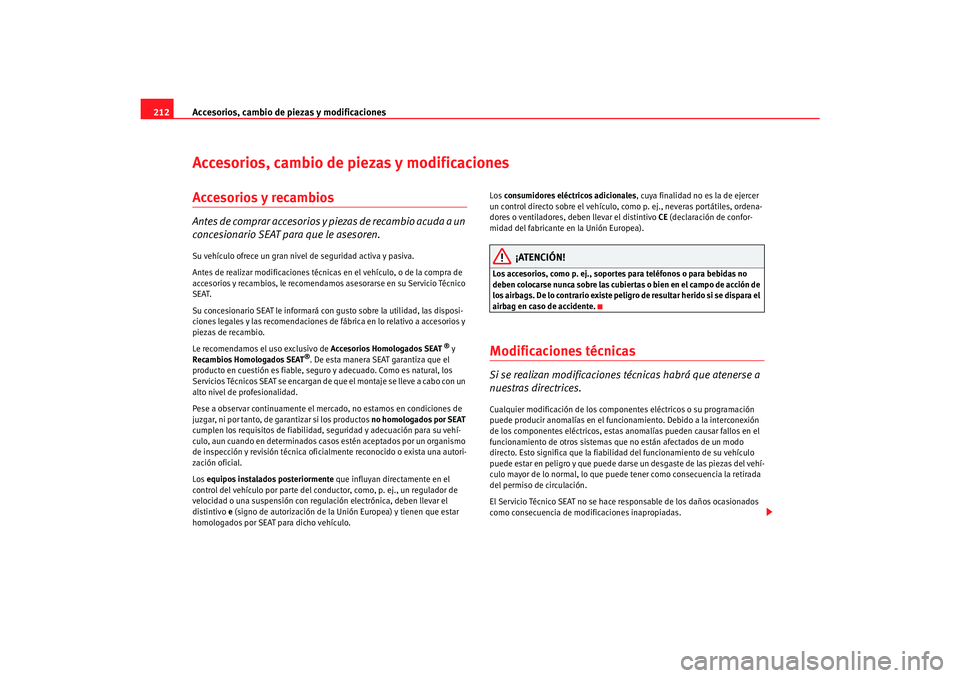

Accesorios, cambio de piezas y modificaciones
212Accesorios, cambio de piezas y modificacionesAccesorios y recambiosAntes de comprar accesorios y piezas de recambio acuda a un
concesionario SEAT para que le asesoren.Su vehículo ofrece un gran nivel de seguridad activa y pasiva.
Antes de realizar modificaciones técnicas en el vehículo, o de la compra de
accesorios y recambios, le recomendamos asesorarse en su Servicio Técnico
SEAT.
Su concesionario SEAT le informará con gusto sobre la utilidad, las disposi-
ciones legales y las recomendaciones de fábrica en lo relativo a accesorios y
piezas de recambio.
Le recomendamos el uso exclusivo de Accesorios Homologados SEAT
® y
Recambios Homologados SEAT
®. De esta manera SEAT garantiza que el
producto en cuestión es fiable, seguro y adecuado. Como es natural, los
Servicios Técnicos SEAT se encargan de que el montaje se lleve a cabo con un
alto nivel de profesionalidad.
Pese a observar continuamente el mercado, no estamos en condiciones de
juzgar, ni por tanto, de garantizar si los productos no homologados por SEAT
cumplen los requisitos de fiabilidad, seguridad y adecuación para su vehí-
culo, aun cuando en determinados casos estén aceptados por un organismo
de inspección y revisión técnica oficialmente reconocido o exista una autori-
zación oficial.
Los equipos instalados posteriormente que influyan directamente en el
control del vehículo por parte del conduc tor, como, p. ej., un regulador de
velocidad o una suspensión con regulación electrónica, deben llevar el
distintivo e (signo de autorización de la Unión Europea) y tienen que estar
homologados por SEAT para dicho vehículo. Los
consumidores eléctricos adicionales , cuya finalidad no es la de ejercer
un control directo sobre el vehículo, como p. ej., neveras portátiles, ordena-
dores o ventiladores, deben llevar el distintivo CE (declaración de confor-
midad del fabricante en la Unión Europea).
¡ATENCIÓN!
Los accesorios, como p. ej., soportes para teléfonos o para bebidas no
deben colocarse nunca sobre las cubiertas o bien en el campo de acción de
los airbags. De lo contrario existe peligro de resultar herido si se dispara el
airbag en caso de accidente.Modificaciones técnicasSi se realizan modificaciones técnicas habrá que atenerse a
nuestras directrices.Cualquier modificación de los componen tes eléctricos o su programación
puede producir anomalías en el func ionamiento. Debido a la interconexión
de los componentes eléctricos, estas anomalías pueden causar fallos en el
funcionamiento de otros sistemas que no están afectados de un modo
directo. Esto significa que la fiabilidad del funcionamiento de su vehículo
puede estar en peligro y que puede darse un desgaste de las piezas del vehí-
culo mayor de lo normal, lo que puede tene r como consecuencia la retirada
del permiso de circulación.
El Servicio Técnico SEAT no se hace responsable de los daños ocasionados
como consecuencia de modificaciones inapropiadas.
s3rk.3.book Seite 212 Montag, 26. Februar 2007 2:05 14

Accesorios, cambio de piezas y modificaciones213
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

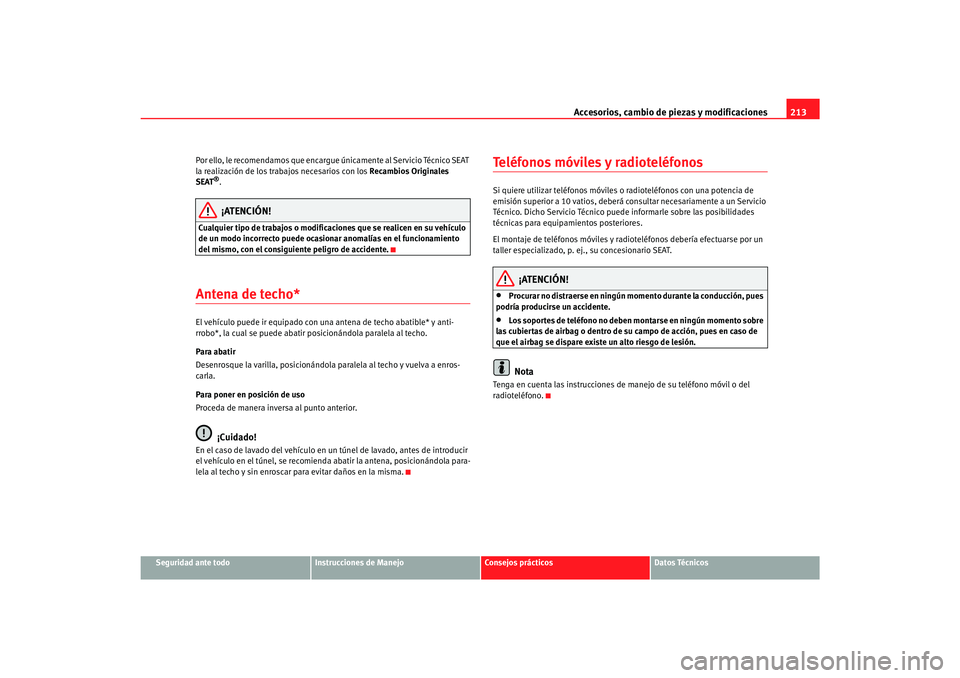

Por ello, le recomendamos que encargue
únicamente al Servicio Técnico SEAT
la realización de los trabajos necesarios con los Recambios Originales
SEAT
®.¡ATENCIÓN!
Cualquier tipo de trabajos o modificaciones que se realicen en su vehículo
de un modo incorrecto puede ocas ionar anomalías en el funcionamiento
del mismo, con el consiguiente peligro de accidente.Antena de techo*El vehículo puede ir equipado con una antena de techo abatible* y anti-
rrobo*, la cual se puede abatir posicionándola paralela al techo.
Para abatir
Desenrosque la varilla, posicionándola paralela al techo y vuelva a enros-
carla.
Para poner en posición de uso
Proceda de manera inversa al punto anterior.
¡Cuidado!
En el caso de lavado del vehículo en un túnel de lavado, antes de introducir
el vehículo en el túnel, se recomienda abatir la antena, posicionándola para-
lela al techo y sin enroscar para evitar daños en la misma.
Teléfonos móviles y radioteléfonosSi quiere utilizar teléfonos móviles o radioteléfonos con una potencia de
emisión superior a 10 vatios, deberá consultar necesariamente a un Servicio
Técnico. Dicho Servicio Técnico puede informarle sobre las posibilidades
técnicas para equipamientos posteriores.
El montaje de teléfonos móviles y radioteléfonos debería efectuarse por un
taller especializado, p. ej., su concesionario SEAT.
¡ATENCIÓN!
•
Procurar no distraerse en ningún momento durante la conducción, pues
podría producirse un accidente.
•
Los soportes de teléfono no deben montarse en ningún momento sobre
las cubiertas de airbag o dentro de su campo de acción, pues en caso de
que el airbag se dispare existe un alto riesgo de lesión.Nota
Tenga en cuenta las instrucciones de manejo de su teléfono móvil o del
radioteléfono.
s3rk.3.book Seite 213 Montag, 26. Februar 2007 2:05 14

Accesorios, cambio de piezas y modificaciones

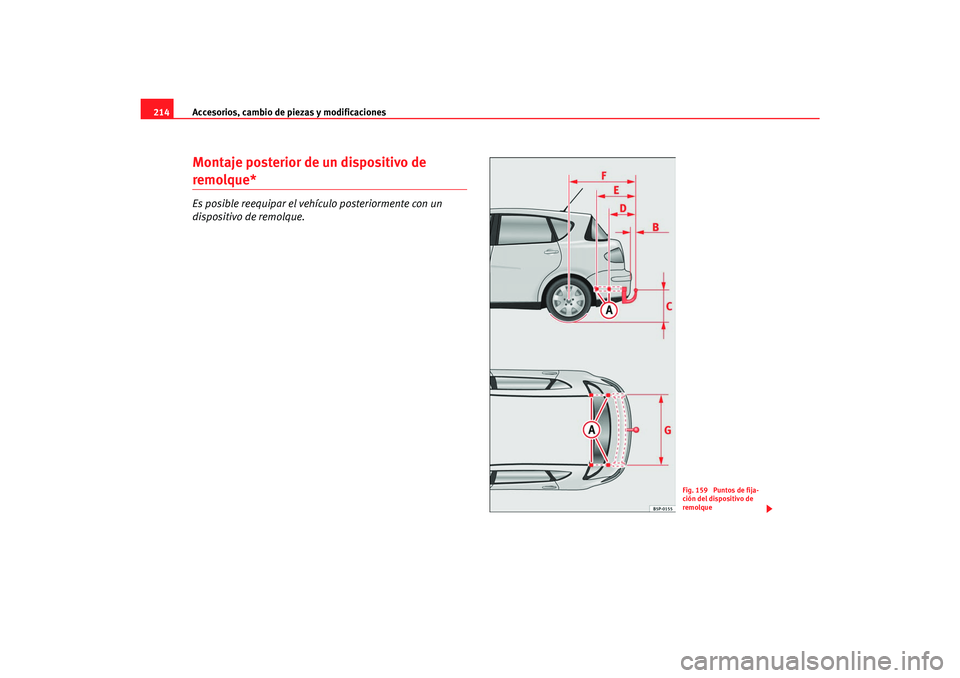

214Montaje posterior de un dispositivo de remolque*Es posible reequipar el vehículo posteriormente con un
dispositivo de remolque.
Fig. 159 Puntos de fija-
ción del dispositivo de
remolque
s3rk.3.book Seite 214 Montag, 26. Februar 2007 2:05 14

Accesorios, cambio de piezas y modificaciones215
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

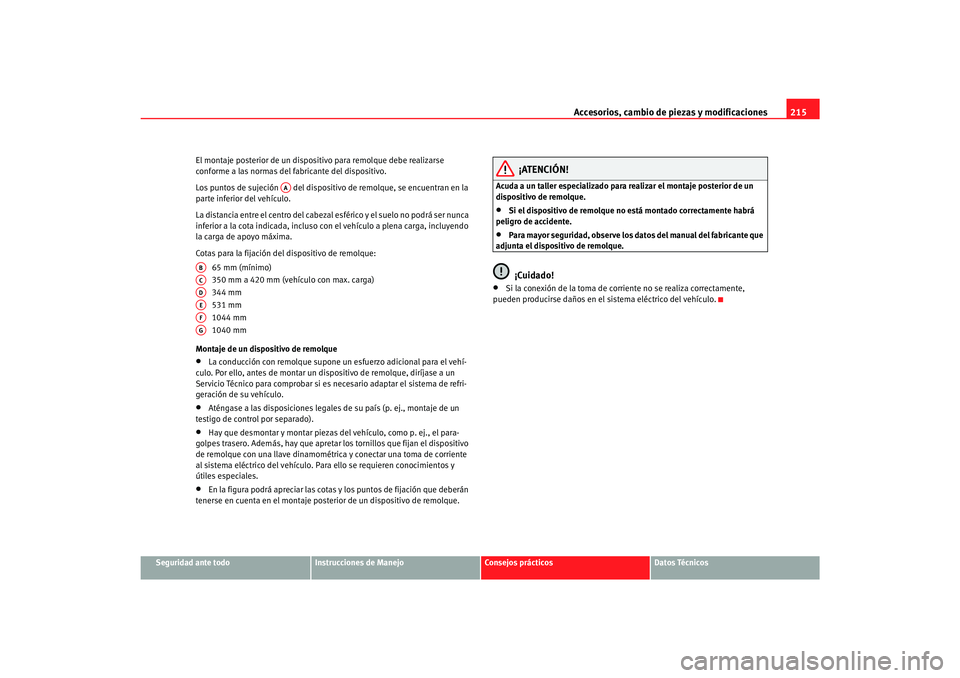

El montaje posterior de un dispositivo para remolque debe realizarse
conforme a las normas del
fabricante del dispositivo.
Los puntos de sujeción del disposit ivo de remolque, se encuentran en la
parte inferior del vehículo.
La distancia entre el centro del cabezal esférico y el suelo no podrá ser nunca
inferior a la cota indicada, incluso con el vehículo a plena carga, incluyendo
la carga de apoyo máxima.
Cotas para la fijación del dispositivo de remolque:
65 mm (mínimo)
350 mm a 420 mm (vehículo con max. carga)
344 mm
531 mm
1044 mm
1040 mm
Montaje de un dispositivo de remolque
•
La conducción con remolque supone un esfuerzo adicional para el vehí-
culo. Por ello, antes de montar un dispositivo de remolque, diríjase a un
Servicio Técnico para comprobar si es necesario adaptar el sistema de refri-
geración de su vehículo.
•
Aténgase a las disposiciones legales de su país (p. ej., montaje de un
testigo de control por separado).
•
Hay que desmontar y montar piezas del vehículo, como p. ej., el para-
golpes trasero. Además, hay que apretar los tornillos que fijan el dispositivo
de remolque con una llave dinamométrica y conectar una toma de corriente
al sistema eléctrico del vehículo. Para ello se requieren conocimientos y
útiles especiales.
•
En la figura podrá apreciar las cotas y los puntos de fijación que deberán
tenerse en cuenta en el montaje poster ior de un dispositivo de remolque.
¡ATENCIÓN!
Acuda a un taller especializado para realizar el montaje posterior de un
dispositivo de remolque.•
Si el dispositivo de remolque no está montado correctamente habrá
peligro de accidente.
•
Para mayor seguridad, observe los datos del manual del fabricante que
adjunta el dispositivo de remolque.¡Cuidado!
•
Si la conexión de la toma de corriente no se realiza correctamente,
pueden producirse daños en el sistema eléctrico del vehículo.
AA
ABACADAEAFAG
s3rk.3.book Seite 215 Montag, 26. Februar 2007 2:05 14

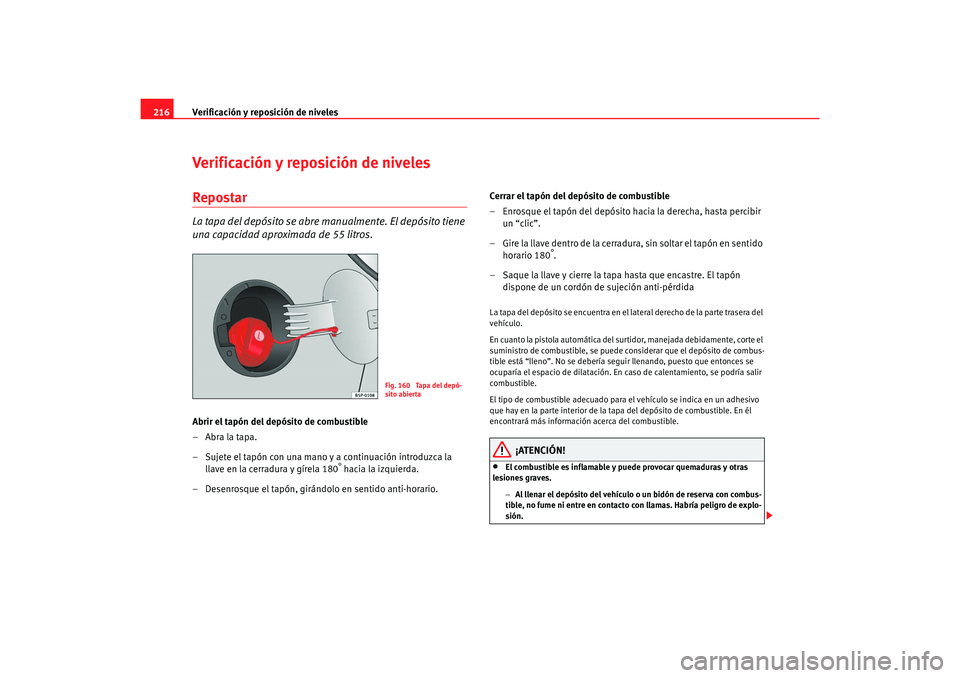

Verificación y reposición de niveles
216Verificación y reposición de nivelesRepostarLa tapa del depósito se abre manualmente. El depósito tiene
una capacidad aproximada de 55 litros.Abrir el tapón del depósito de combustible
–Abra la tapa.
– Sujete el tapón con una mano y a continuación introduzca la
llave en la cerradura y gírela 180
° hacia la izquierda.
– Desenrosque el tapón, girándolo en sentido anti-horario. Cerrar el tapón del depósito de combustible
– Enrosque el tapón del depósito hacia la derecha, hasta percibir
un “clic”.
– Gire la llave dentro de la cerradura, sin soltar el tapón en sentido horario 180
°.
– Saque la llave y cierre la tapa hasta que encastre. El tapón dispone de un cordón de sujeción anti-pérdida
La tapa del depósito se encuentra en el lateral derecho de la parte trasera del
vehículo.
En cuanto la pistola automática del surtidor, manejada debidamente, corte el
suministro de combustible, se puede considerar que el depósito de combus-
tible está “lleno”. No se debería seguir llenando, puesto que entonces se
ocuparía el espacio de dilatación. En caso de calentamiento, se podría salir
combustible.
El tipo de combustible adecuado para el vehículo se indica en un adhesivo
que hay en la parte interior de la tapa del depósito de combustible. En él
encontrará más información acerca del combustible.
¡ATENCIÓN!
•
El combustible es inflamable y puede provocar quemaduras y otras
lesiones graves.
−Al llenar el depósito del vehículo o un bidón de reserva con combus-
tible, no fume ni entre en contacto con llamas. Habría peligro de explo-
sión.
Fig. 160 Tapa del depó-
sito abierta
s3rk.3.book Seite 216 Montag, 26. Februar 2007 2:05 14

Verificación y reposición de niveles217
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
−

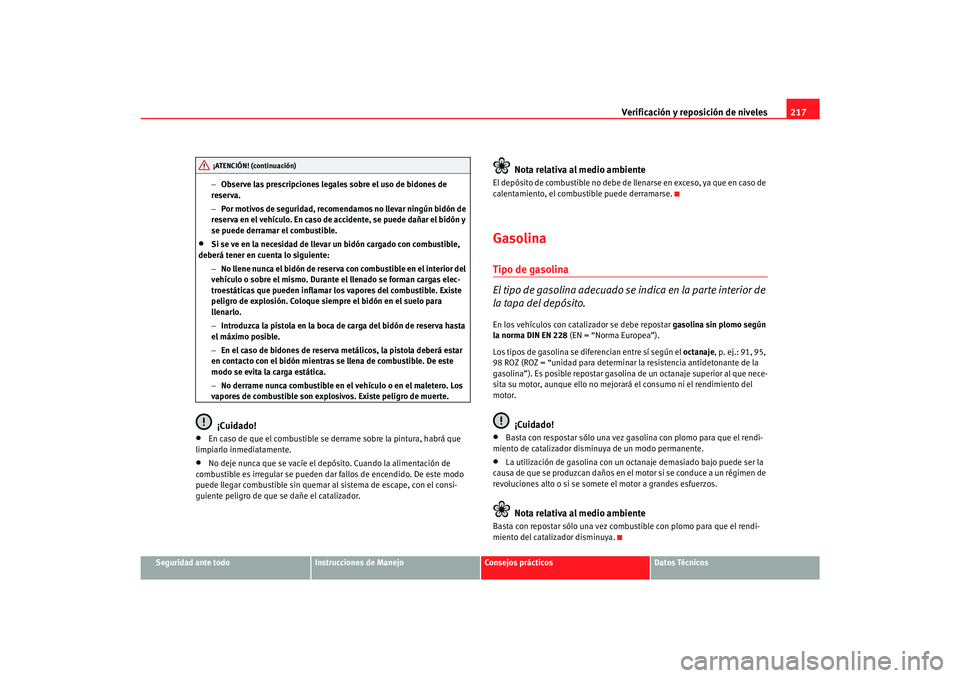

Observe las prescripciones legales sobre el uso de bidones de
reserva.
− Por motivos de seguridad, recomendamos no llevar ningún bidón de
reserva en el vehículo. En caso de accidente, se puede dañar el bidón y
se puede derramar el combustible.
•
Si se ve en la necesidad de llevar un bidón cargado con combustible,
deberá tener en cuenta lo siguiente:
−No llene nunca el bidón de reserva con combustible en el interior del
vehículo o sobre el mismo. Durante el llenado se forman cargas elec-
troestáticas que pueden inflamar los vapores del combustible. Existe
peligro de explosión. Coloque siempre el bidón en el suelo para
llenarlo.
− Introduzca la pistola en la boca de carga del bidón de reserva hasta
el máximo posible.
− En el caso de bidones de reserva metálicos, la pistola deberá estar
en contacto con el bidón mientras se llena de combustible. De este
modo se evita la carga estática.
− No derrame nunca combustible en el vehículo o en el maletero. Los
vapores de combustible son explosivos. Existe peligro de muerte.¡Cuidado!
•
En caso de que el combustible se derrame sobre la pintura, habrá que
limpiarlo inmediatamente.
•
No deje nunca que se vacíe el depósito. Cuando la alimentación de
combustible es irregular se pueden da r fallos de encendido. De este modo
puede llegar combustible sin quemar al sistema de escape, con el consi-
guiente peligro de que se dañe el catalizador.
Nota relativa al medio ambiente
El depósito de combustible no debe de llenarse en exceso, ya que en caso de
calentamiento, el combustible puede derramarse.GasolinaTipo de gasolina
El tipo de gasolina adecuado se indica en la parte interior de
la tapa del depósito.En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian entre sí según el octanaje, p. ej.: 91, 95,
98 ROZ (ROZ = “unidad para determinar la resistencia antidetonante de la
gasolina”). Es posible repostar gasolina de un octanaje superior al que nece-
sita su motor, aunque ello no mejora rá el consumo ni el rendimiento del
motor.
¡Cuidado!
•
Basta con respostar sólo una vez gasolina con plomo para que el rendi-
miento de catalizador disminuya de un modo permanente.
•
La utilización de gasolina con un octanaje demasiado bajo puede ser la
causa de que se produzcan daños en el motor si se conduce a un régimen de
revoluciones alto o si se somete el motor a grandes esfuerzos.Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya.
¡ATENCIÓN! (continuación)
s3rk.3.book Seite 217 Montag, 26. Februar 2007 2:05 14

Verificación y reposición de niveles

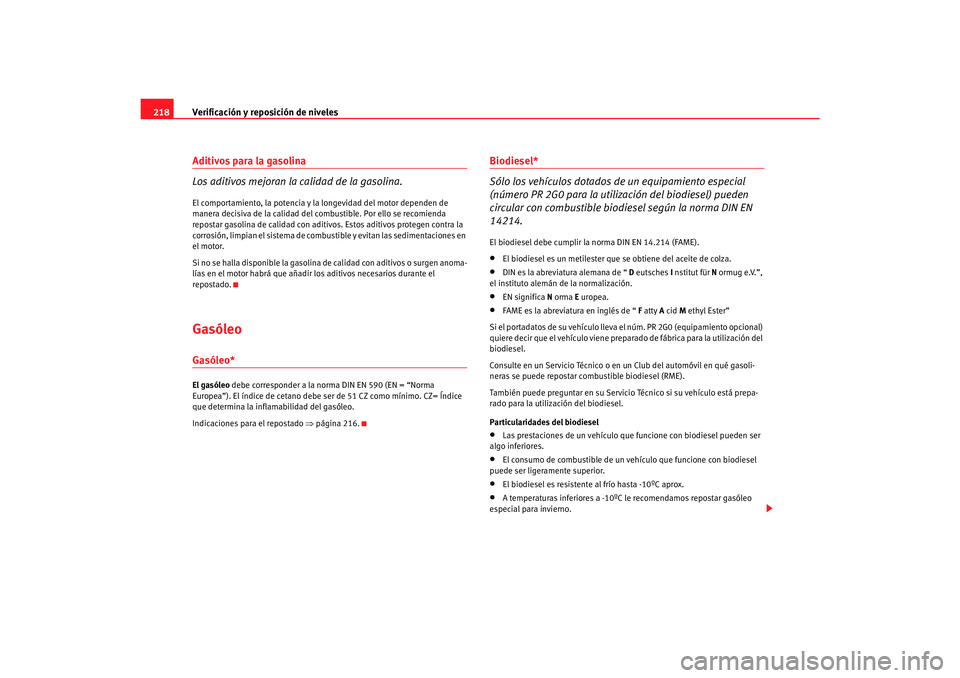

218Aditivos para la gasolina
Los aditivos mejoran la calidad de la gasolina.El comportamiento, la potencia y la longevidad del motor dependen de
manera decisiva de la calidad del combustible. Por ello se recomienda
repostar gasolina de calidad con aditivos. Estos aditivos protegen contra la
corrosión, limpian el sistema de combustible y evitan las sedimentaciones en
el motor.
Si no se halla disponible la gasolina de calidad con aditivos o surgen anoma-
lías en el motor habrá que añadir los aditivos necesarios durante el
repostado.GasóleoGasóleo*El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma
Europea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice
que determina la inflamabilidad del gasóleo.
Indicaciones para el repostado ⇒página 216.
Biodiesel*
Sólo los vehículos dotados de un equipamiento especial
(número PR 2G0 para la utilización del biodiesel) pueden
circular con combustible biodiesel según la norma DIN EN
14214.El biodiesel debe cumplir la norma DIN EN 14.214 (FAME).•
El biodiesel es un metilester que se obtiene del aceite de colza.
•
DIN es la abreviatura alemana de “ D eutsches I nstitut für N ormug e.V.”,
el instituto alemán de la normalización.
•
EN significa N orma E uropea.
•
FAME es la abreviatura en inglés de “ F atty A cid M ethyl Ester”
Si el portadatos de su vehículo lleva el núm. PR 2G0 (equipamiento opcional)
quiere decir que el vehículo viene preparado de fábrica para la utilización del
biodiesel.
Consulte en un Servicio Técnico o en un Club del automóvil en qué gasoli-
neras se puede repostar combustible biodiesel (RME).
También puede preguntar en su Servicio Técnico si su vehículo está prepa-
rado para la utilización del biodiesel.
Particularidades del biodiesel
•
Las prestaciones de un vehículo que funcione con biodiesel pueden ser
algo inferiores.
•
El consumo de combustible de un vehículo que funcione con biodiesel
puede ser ligeramente superior.
•
El biodiesel es resistente al frío hasta -10ºC aprox.
•
A temperaturas inferiores a -10ºC le recomendamos repostar gasóleo
especial para invierno.
s3rk.3.book Seite 218 Montag, 26. Februar 2007 2:05 14
