TOYOTA 86 2017 Instructieboekje (in Dutch)

321
4
Onderhoud en verzorging
86_EE (OM18071E)
4-3. Onderhoud, zelf uit te voeren

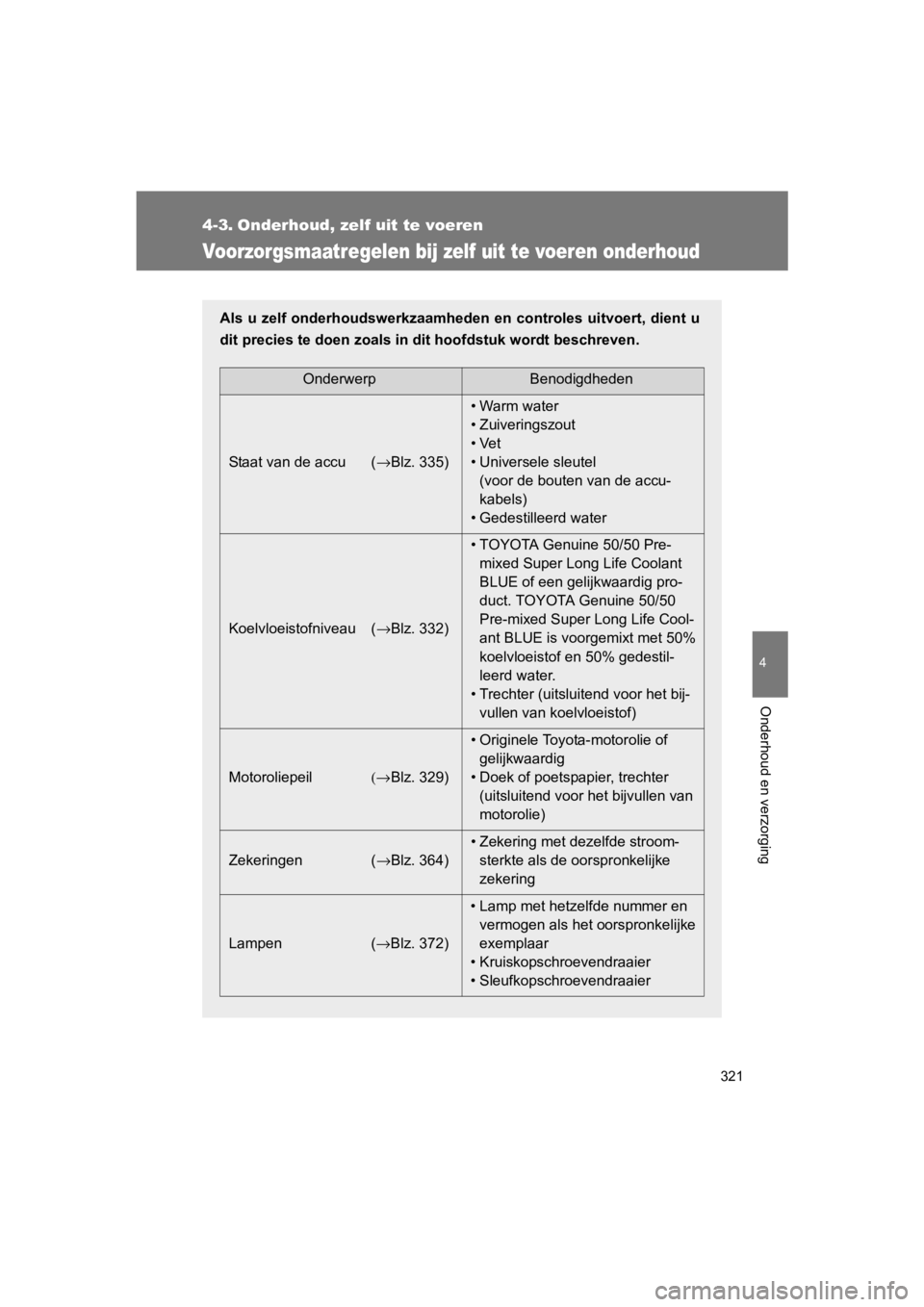

Voorzorgsmaatregelen bij zelf uit te voeren onderhoud
Als u zelf onderhoudswerkzaamheden en controles uitvoert, dient u
dit precies te doen zoals in d it hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Staat van de accu ( →Blz. 335)•Warm water
• Zuiveringszout
•Vet
• Universele sleutel
(voor de bouten van de accu-
kabels)
• Gedestilleerd water
Koelvloeistofniveau ( →Blz. 332)• TOYOTA Genuine 50/50 Pre-
mixed Super Long Life Coolant
BLUE of een gelijkwaardig pro-
duct. TOYOTA Genuine 50/50
Pre-mixed Super Long Life Cool-
ant BLUE is voorgemixt met 50%
koelvloeistof en 50% gedestil-
leerd water.
• Trechter (uitsluitend voor het bij- vullen van koelvloeistof)
Motoroliepeil (→Blz. 329) • Originele Toyota-motorolie of
gelijkwaardig
• Doek of poetspapier, trechter (uitsluitend voor het bijvullen van
motorolie)
Zekeringen ( →Blz. 364)• Zekering met dezelfde stroom-
sterkte als de oorspronkelijke
zekering
Lampen (→Blz. 372) • Lamp met hetzelfde nummer en
vermogen als het oorspronkelijke
exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier
86_OM_Europe_OM18071E.book Pag e 321 Friday, August 26, 2016 9:44 AM

322
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o
m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijk e niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook hee t zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof of de accu. De brandstof- en accudampen zijn licht on tvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in uw ogen krijgt, spoel ze dan onmid-
dellijk met schoon water.
Raadpleeg een arts als u last blijft houden.

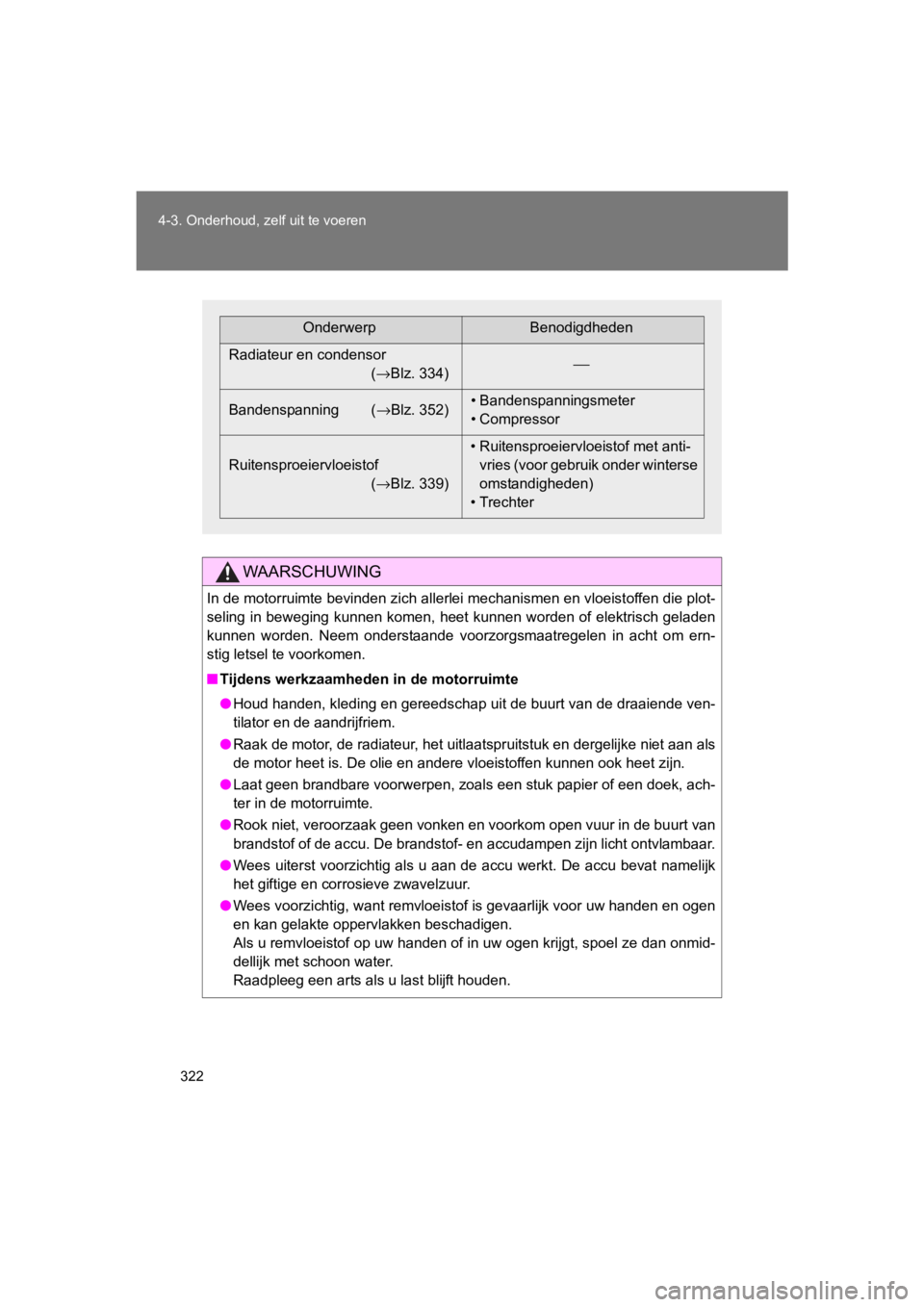

OnderwerpBenodigdheden
Radiateur en condensor (→Blz. 334) ⎯
Bandenspanning ( →Blz. 352)• Bandenspanningsmeter
• Compressor
Ruitensproeiervloeistof (→Blz. 339) • Ruitensproeiervloeistof met anti-
vries (voor gebruik onder winterse
omstandigheden)
• Trechter
86_OM_Europe_OM18071E.book Pag e 322 Friday, August 26, 2016 9:44 AM

323
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)
WAARSCHUWING
■Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Auto's zonder Smart entry-systeem en startknop: Zorg ervoor dat het con-
tact UIT staat. Als het contact AAN staat, kunnen de elektrische koelventila-
toren automatisch worden ingeschakeld als de airconditioning aa n is en/of
als de koelvloeistoftemperatuur te hoog wordt. ( →Blz. 334)
Auto's met Smart entry-systeem en startknop: Zorg ervoor dat he t contact
UIT staat. Als het contact AAN staat, kunnen de elektrische koe lventilatoren
automatisch worden ingeschakeld als de airconditioning aan is e n/of als de
koelvloeistoftemperatuur te hoog wordt. ( →Blz. 334)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvl iegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■ Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit dui den op een
serieus probleem.
86_OM_Europe_OM18071E.book Pag e 323 Friday, August 26, 2016 9:44 AM

324
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

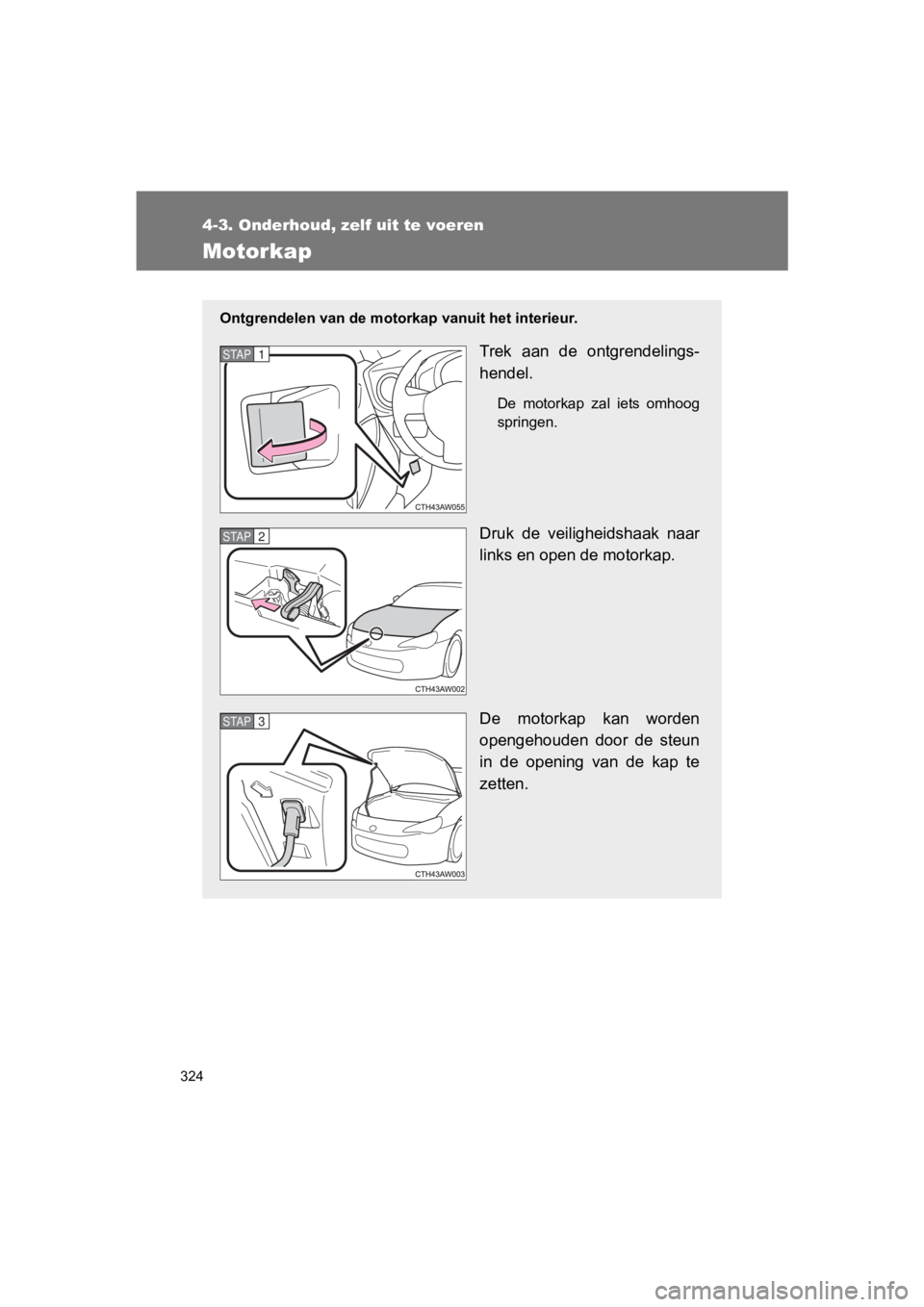

Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
Trek aan de ontgrendelings-
hendel.
De motorkap zal iets omhoog
springen.
Druk de veiligheidshaak naar
links en open de motorkap.
De motorkap kan worden
opengehouden door de steun
in de opening van de kap te
zetten.
STAP1
STAP2
STAP3
86_OM_Europe_OM18071E.book Page 324 Friday, August 26, 2016 9:44 AM

325
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het r ijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
OPMERKING
■ Bij het openen van de motorkap
● Til de ruitenwissers niet op en bedien ze niet. Anders raakt de motorkap
mogelijk de ruitenwissers en kan hij beschadigd raken.
● Wees voorzichtig wanneer u de motorkap opent wanneer er veel wi nd
staat, aangezien sterke wind ervoor kan zorgen dat de motorkap plotse-
ling wordt gesloten.
● Bevestig alleen originele Toyota-producten aan de motorkap. Doo r het
extra gewicht aan de motorkap kan de motorkap te zwaar worden e n niet
meer goed worden opengehouden door de steun.
■ Bij het sluiten van de motorkap
Oefen bij het sluiten van de motorkap geen overmatige kracht ui t, anders
kan schade ontstaan.
86_OM_Europe_OM18071E.book Pag e 325 Friday, August 26, 2016 9:44 AM

326
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

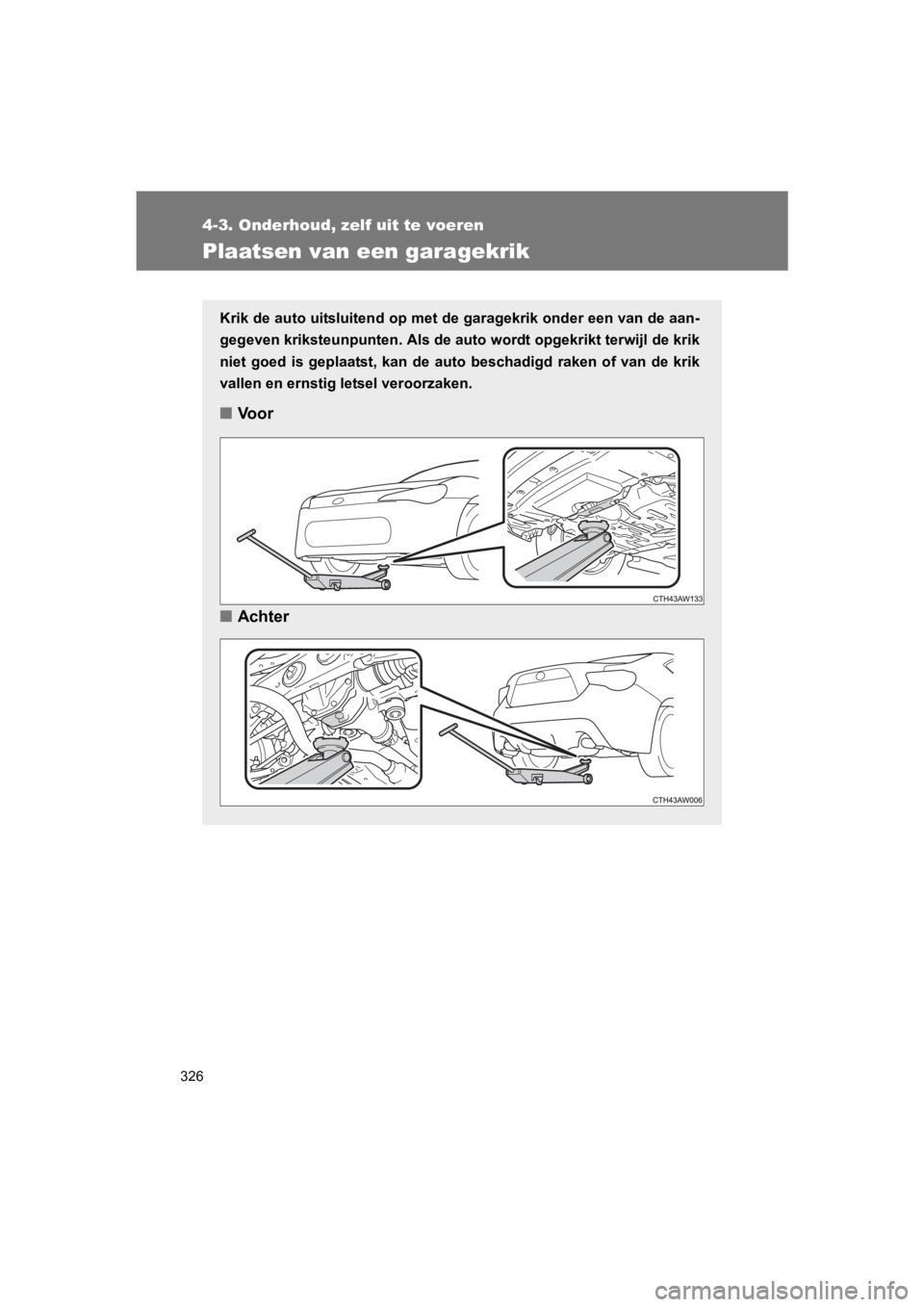

Plaatsen van een garagekrik
Krik de auto uitsluitend op met de garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto beschadigd raken of van de krik
vallen en ernstig letsel veroorzaken.
■ Voor
■ Achter
86_OM_Europe_OM18071E.book Pag e 326 Friday, August 26, 2016 9:44 AM

327
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)
WAARSCHUWING
■Bij het opkrikken van uw auto
Voorzorgsmaatregelen die u in acht moet nemen ter voorkoming va n ernstig
letsel:
● Volg bij het gebruik van een garagekrik altijd de bij de krik g eleverde hand-
leiding.
● Gebruik niet de krik die bij uw auto is geleverd.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een garagekrik wordt ondersteund.
● Gebruik altijd een garagekrik en/of speciale bokken op een stev ige, hori-
zontale ondergrond.
● Start de motor niet als de auto op een garagekrik staat.
● Breng de auto op een horizontale, stevige ondergrond tot stilst and, zorg
ervoor dat de auto goed op de parkeerrem staat en zet de selectiehendel
in stand P (auto's met automatische transmissie) of R (auto's m et handge-
schakelde transmissie).
● Controleer of de krikkop goed in het kriksteunpunt aangrijpt.
Als de auto wordt opgekrikt, terwijl de garagekrik niet goed is geplaatst,
kan de auto beschadigd raken of van de garagekrik vallen.
● Krik de auto niet op als er zich nog iemand in de auto bevindt.
● Plaats bij het opkrikken van de auto niets op of onder de garag ekrik.
● Zorg er bij het opkrikken van de auto voor dat er voldoende rui mte rondom
is. Mogelijk wijzigt de positie van de auto iets wanneer u deze laat zakken.

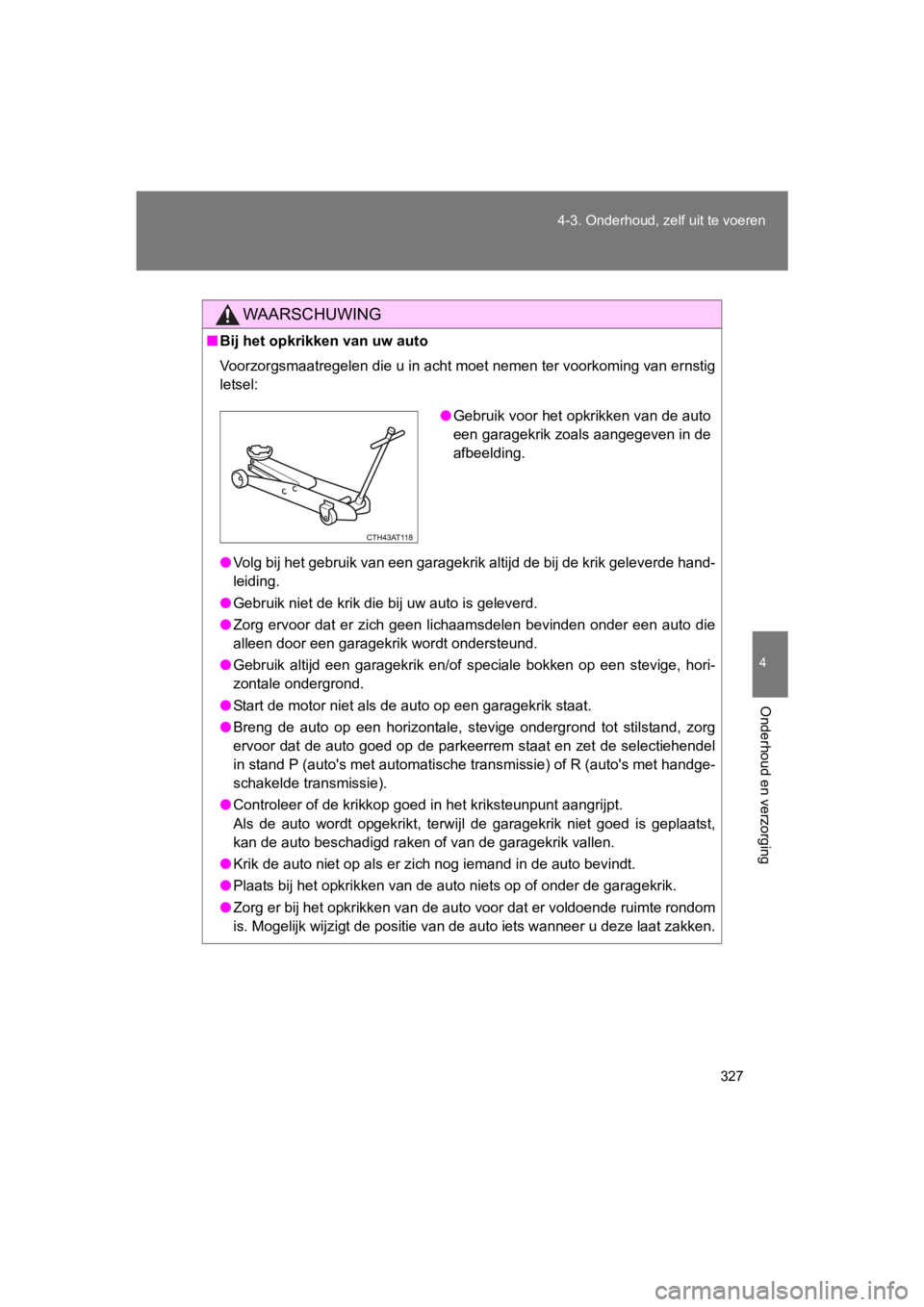

●Gebruik voor het opkrikken van de auto
een garagekrik zoals aangegeven in de
afbeelding.
86_OM_Europe_OM18071E.book Pag e 327 Friday, August 26, 2016 9:44 AM

328
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

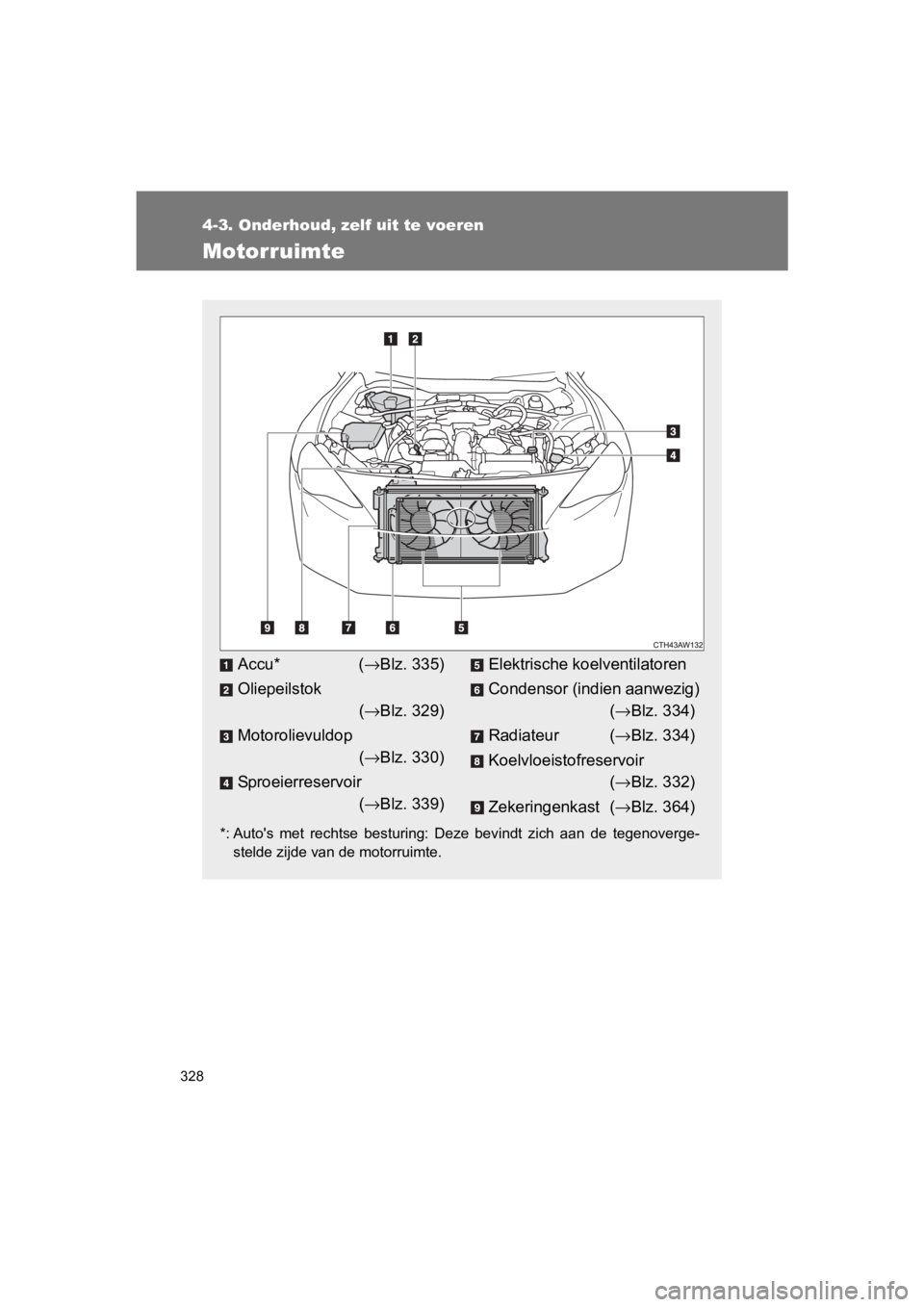

Motorruimte
*: Auto's met rechtse besturing: Deze bevindt zich aan de tegenoverge-
stelde zijde van de motorruimte.
Accu* ( →Blz. 335)
Oliepeilstok (→ Blz. 329)
Motorolievuldop (→ Blz. 330)
Sproeierreservoir (→ Blz. 339)Elektrische koelventilatoren
Condensor (indien aanwezig)
(→ Blz. 334)
Radiateur ( →Blz. 334)
Koelvloeistofreservoir (→ Blz. 332)
Zekeringenkast ( →Blz. 364)
86_OM_Europe_OM18071E.book Pag e 328 Friday, August 26, 2016 9:44 AM

329
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)

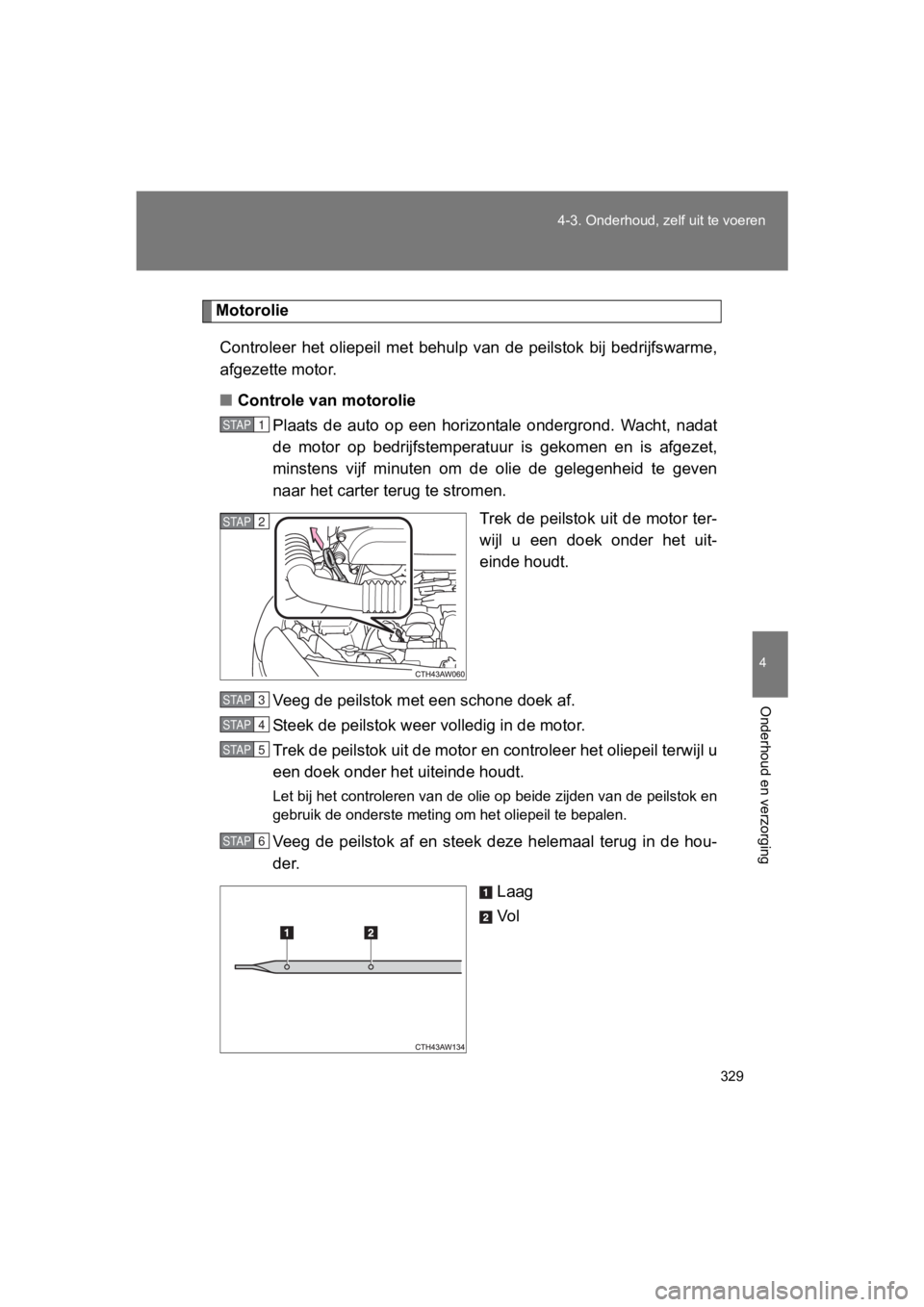

Motorolie
Controleer het oliepeil met behulp van de peilstok bij bedrijfs warme,
afgezette motor.
■ Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat
de motor op bedrijfstemperat uur is gekomen en is afgezet,
minstens vijf minuten om de olie de gelegenheid te geven
naar het carter te rug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok me t een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwij l u
een doek onder het uiteinde houdt.
Let bij het controleren van de olie op beide zijden van de peil stok en
gebruik de onderste meting om het oliepeil te bepalen.
Veeg de peilstok af en steek deze helemaal terug in de hou-
der.
Laag
Vo l
STAP1
STAP2
STAP3
STAP4
STAP5
STAP6
86_OM_Europe_OM18071E.book Pag e 329 Friday, August 26, 2016 9:44 AM

330
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
■

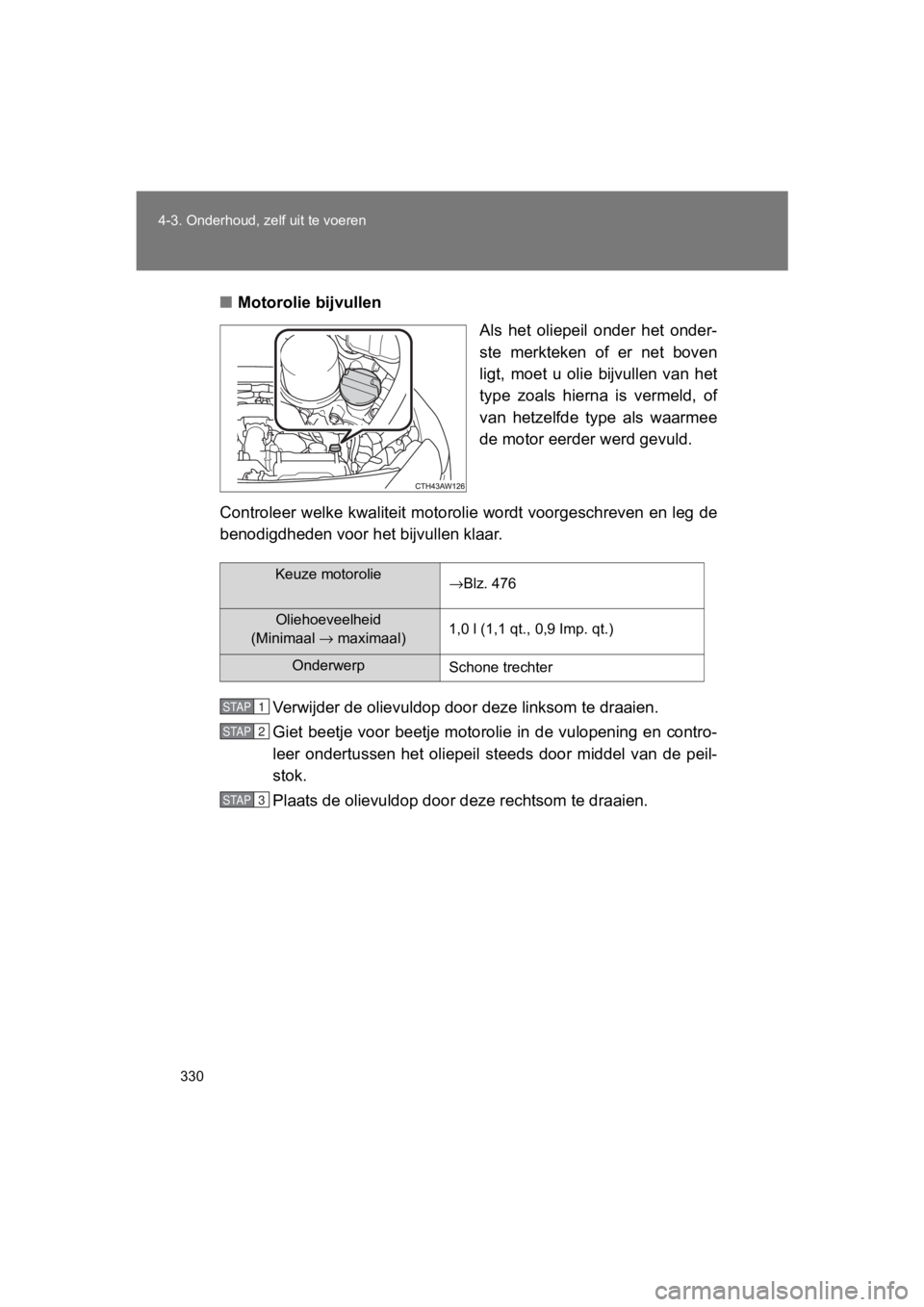

Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g de
benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en contro-
leer ondertussen het oliepeil steeds door middel van de peil-
stok.
Plaats de olievuldop door deze rechtsom te draaien.
Keuze motorolie →Blz. 476
Oliehoeveelheid
(Minimaal → maximaal) 1,0 l (1,1 qt., 0,9 Imp. qt.)
Onderwerp
Schone trechter
STAP1
STAP2
STAP3
