TOYOTA AURIS 2016 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AURIS, Model: TOYOTA AURIS 2016Pages: 660, PDF-Größe: 25.67 MB

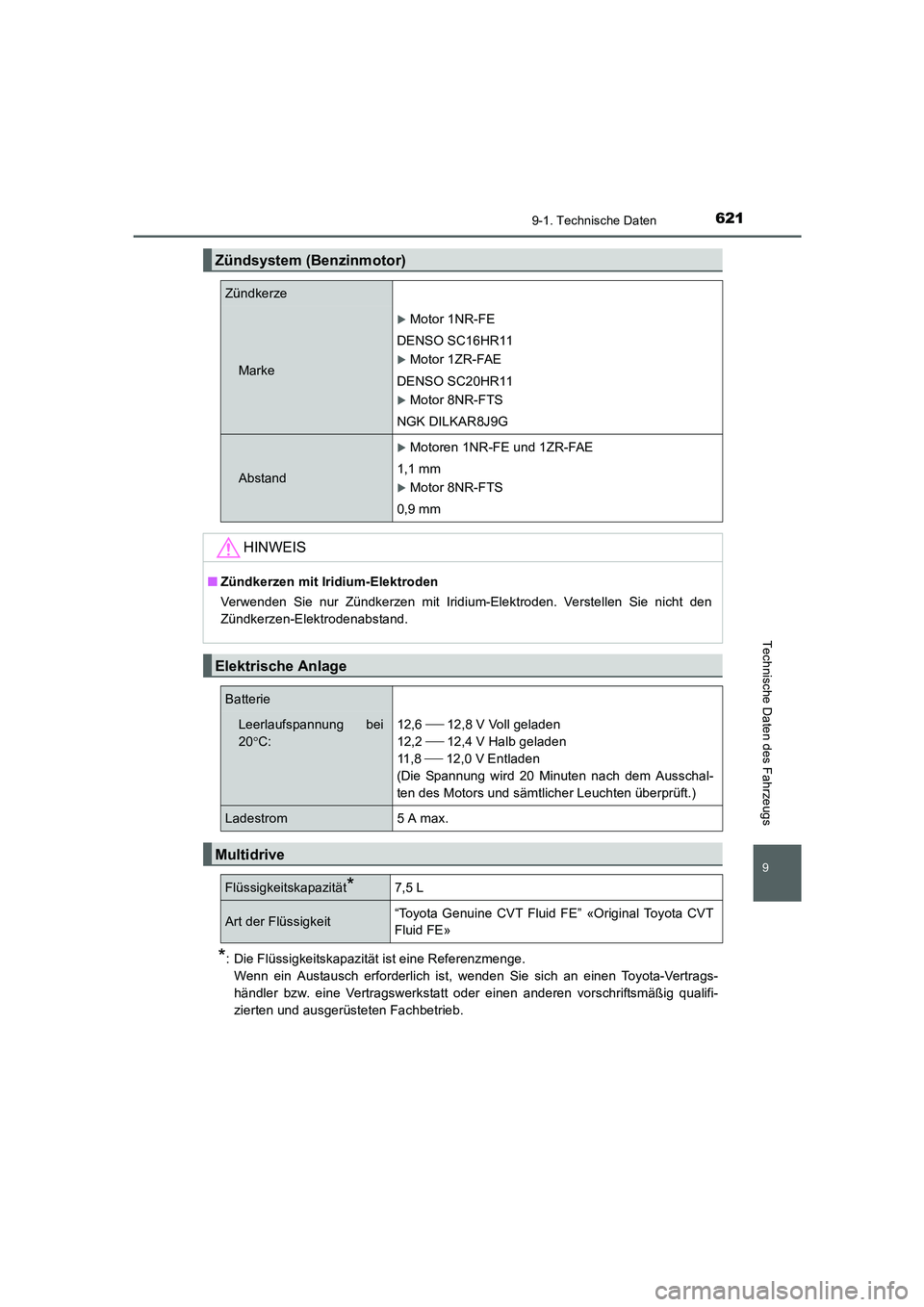

Page 621 of 660
621
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Zündsystem (Benzinmotor)
Zündkerze
Marke
XMotor 1NR-FE
DENSO SC16HR11
XMotor 1ZR-FAE
DENSO SC20HR11
XMotor 8NR-FTS
NGK DILKAR8J9G
Abstand
XMotoren 1NR-FE und 1ZR-FAE
1,1 mm
XMotor 8NR-FTS
0,9 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Leerlaufspannung bei
20°C:12,6 12,8 V Voll geladen
12,2
12,4 V Halb geladen
11 , 8
12,0 V Entladen
(Die Spannung wird 20 Minuten nach dem Ausschal-
ten des Motors und sämtlicher Leuchten überprüft.)
Ladestrom5 A max.
Multidrive
Flüssigkeitskapazität*7,5 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” «Original Toyota CVT
Fluid FE»
AURIS Touring Sports_OM_EM_OM12J33M.book 621 ページ 2015年3月3日 火曜日 午後12時5分

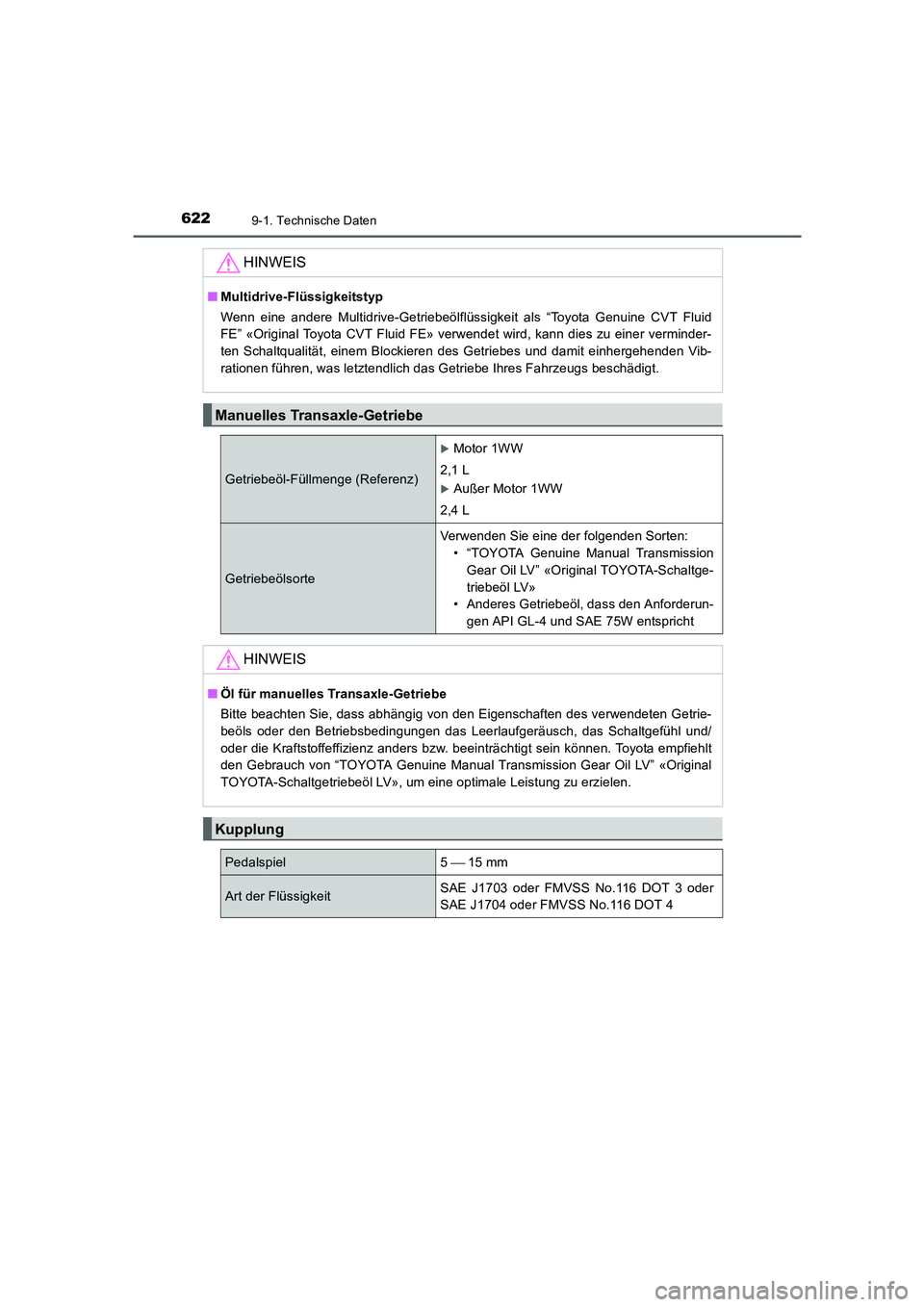

Page 622 of 660
6229-1. Technische Daten
UK_AURIS_Touring_Sport_EM (OM12J33M)
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” «Original Toyota CVT Fluid FE» verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und damit einhergehenden Vib-
rationen führen, was letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
Manuelles Transaxle-Getriebe
Getriebeöl-Füllmenge (Referenz)
XMotor 1WW
2,1 L
XAußer Motor 1WW
2,4 L
GetriebeölsorteVerwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Original TOYOTA-Schaltge-
triebeöl LV»
• Anderes Getriebeöl, dass den Anforderun-
gen API GL-4 und SAE 75W entspricht
HINWEIS
■Öl für manuelles Transaxle-Getriebe
Bitte beachten Sie, dass abhängig von den Eigenschaften des verwendeten Getrie-
beöls oder den Betriebsbedingungen das Leerlaufgeräusch, das Schaltgefühl und/
oder die Kraftstoffeffizienz anders bzw. beeinträchtigt sein können. Toyota empfiehlt
den Gebrauch von “TOYOTA Genuine Manual Transmission Gear Oil LV” «Original
TOYOTA-Schaltgetriebeöl LV», um eine optimale Leistung zu erzielen.
Kupplung
Pedalspiel 5 15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3 oder
SAE J1704 oder FMVSS No.116 DOT 4
AURIS Touring Sports_OM_EM_OM12J33M.book 622 ページ 2015年3月3日 火曜日 午後12時5分

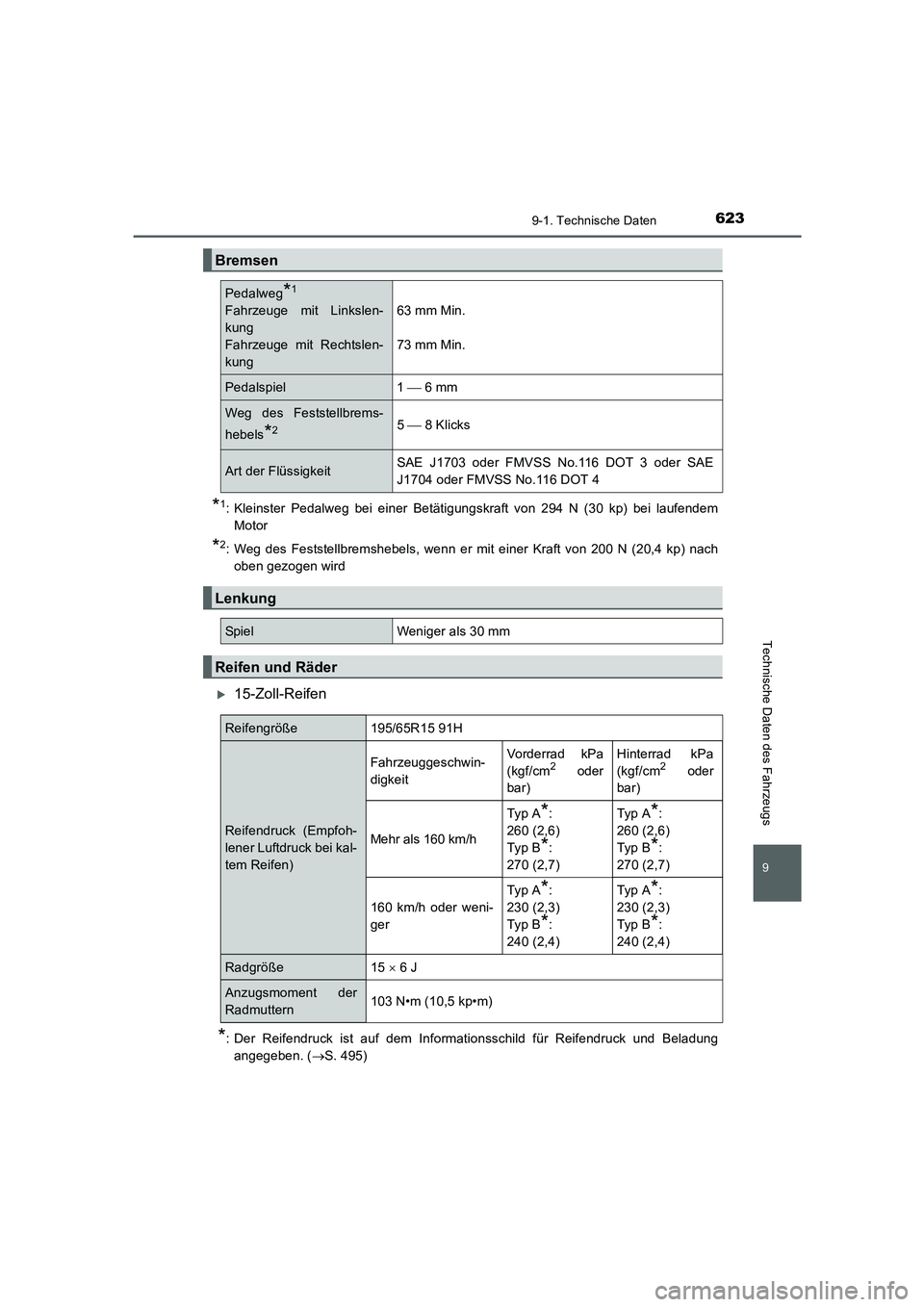

Page 623 of 660
623
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)
*1: Kleinster Pedalweg bei einer Betätigungskraft von 294 N (30 kp) bei laufendem
Motor
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach
oben gezogen wird
X15-Zoll-Reifen
*: Der Reifendruck ist auf dem Informationsschild für Reifendruck und Beladung
angegeben. (→S. 495)
Bremsen
Pedalweg*1
Fahrzeuge mit Linkslen-
kung
Fahrzeuge mit Rechtslen-
kung63 mm Min.
73 mm Min.
Pedalspiel 1 6 mm
Weg des Feststellbrems-
hebels
*25 8 Klicks
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
Lenkung
Spie lWeniger als 30 mm
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad kPa
(kgf/cm2 oder
bar)
Hinterrad kPa
(kgf/cm2 oder
bar)
Mehr als 160 km/h
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
160 km/h oder weni-
ger
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Radgröße15 × 6 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
