551
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
8-2. Maßnahmen im Notfall

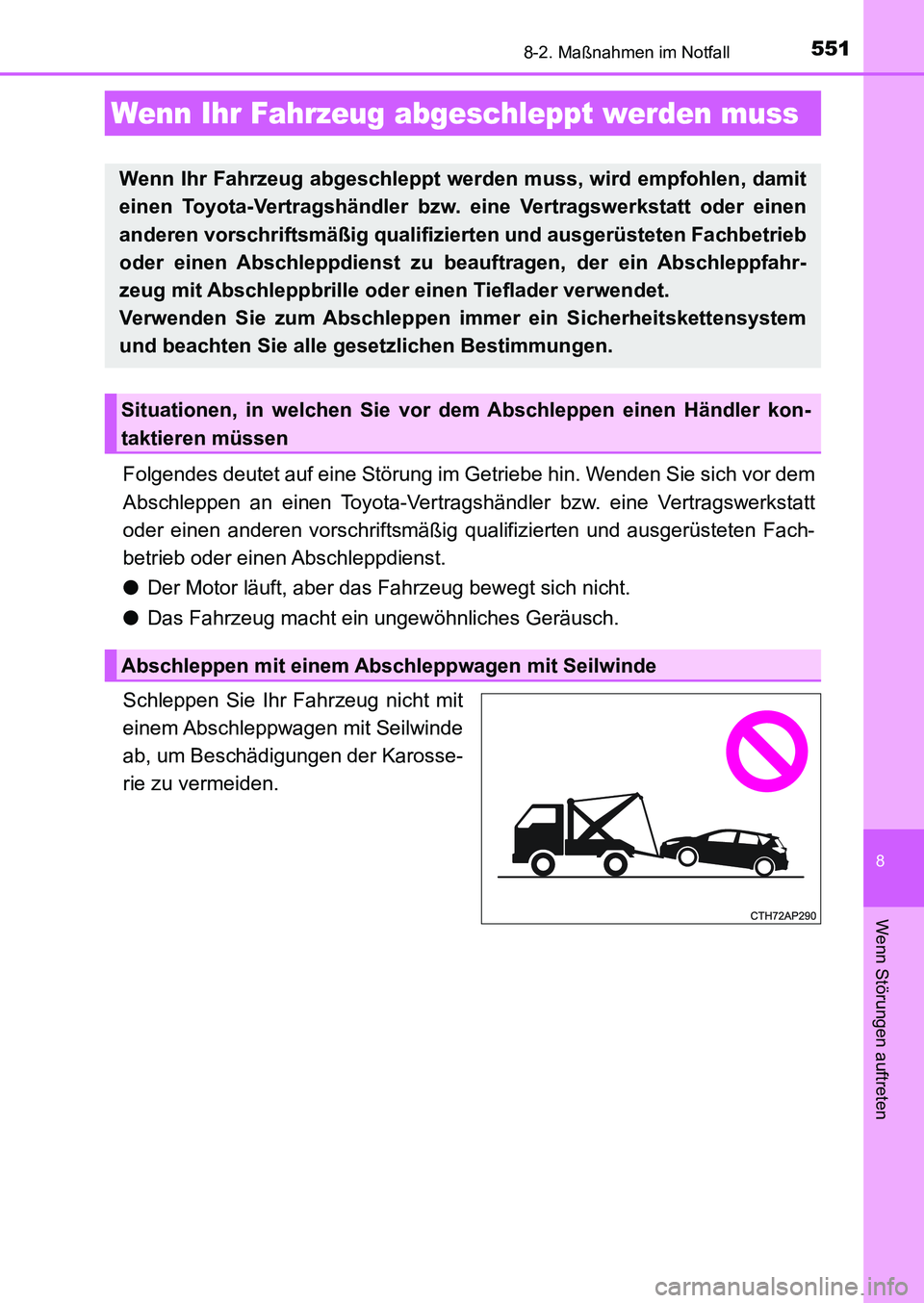

Folgendes deutet auf eine Störung im Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb oder einen Abschleppdienst.
●Der Motor läuft, aber das Fahrzeug bewegt sich nicht.
●Das Fahrzeug macht ein ungewöhnliches Geräusch.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Beschädigungen der Karosse-
rie zu vermeiden.
Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
oder einen Abschleppdienst zu beauftragen, der ein Abschleppfahr-
zeug mit Abschleppbrille oder einen Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in welchen Sie vor dem Abschleppen einen Händler kon-
taktieren müssen
Abschleppen mit einem Abschleppwagen mit Seilwinde
UK AURIS_HB_OM_German_OM12K99M.book 551 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5528-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
Ziehen Sie die Feststellbremse an und schalten Sie den Motorschalter
aus.
Verwenden Sie für alle 4 Räder Unterlegkeile, um das Fahrzeug am Wegrollen zu
hindern.
Sichern Sie das Fahrzeug, indem
Sie die Räder wie dargestellt auf
dem Abschleppwagen festzurren.

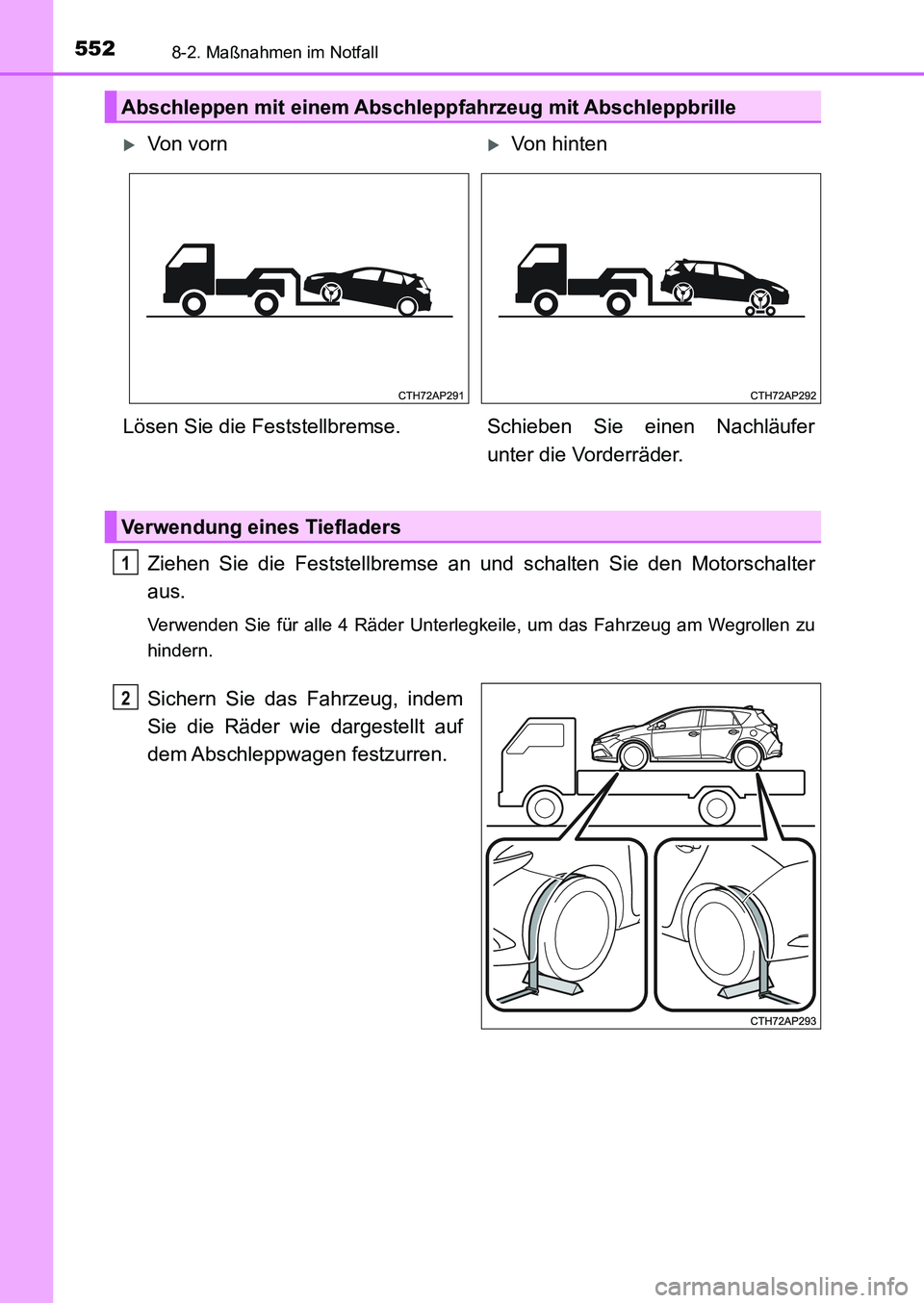

Abschleppen mit einem Abschleppfahrzeug mit Abschleppbrille
Von vornVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
Verwendung eines Tiefladers
1
2
UK AURIS_HB_OM_German_OM12K99M.book 552 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5538-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch aushilfsweise mit Seilen oder Ketten an den Abschleppö-
sen abgeschleppt werden. Dies dürfen Sie aber nur auf festem Straßenbelag
über höchstens 80 km bei unter 30 km/h versuchen.
Im Fahrzeug muss sich ein Fahrer befinden, um zu lenken und die Bremsen
zu betätigen. Räder, Antriebsstrang, Achsen, Lenkung und Bremsen des
Fahrzeugs müssen in gutem Zustand sein.
Nehmen Sie die Abschleppöse heraus. (S. 581, 596)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um Schäden
zu vermeiden.
Setzen Sie die Abschleppöse in
die Öffnung ein und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel
* oder
einer harten Metallstange sicher
fest.
*: Wenn das Fahrzeug nicht mit einem
Radmutternschlüssel ausgestattet ist,
können Sie einen Radmutternschlüssel
bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb erwer-
ben.
Abschleppen im Notfall
Abschleppverfahren im Notfall
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 553 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5548-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)

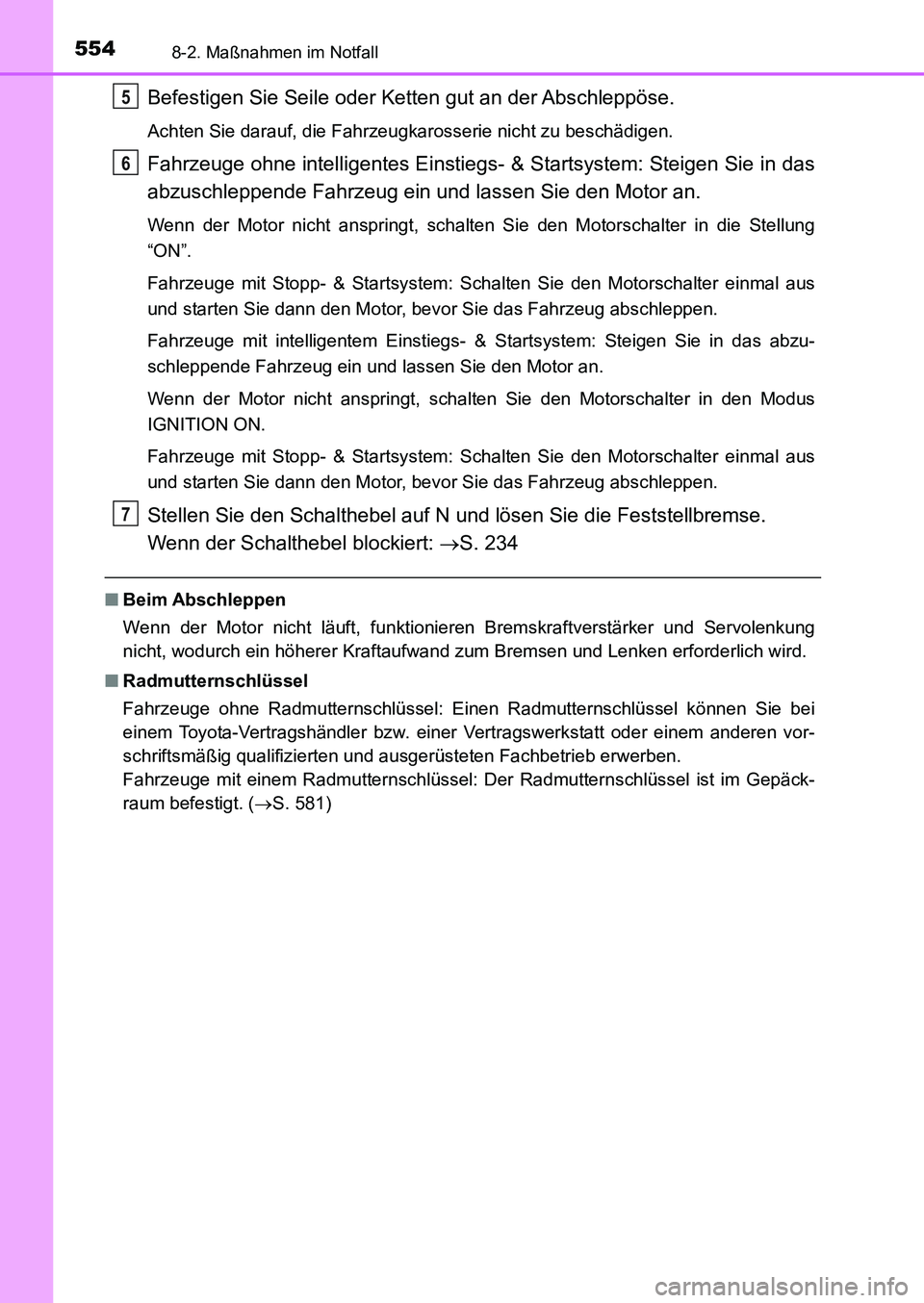

Befestigen Sie Seile oder Ketten gut an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Steigen Sie in das
abzuschleppende Fahrzeug ein und lassen Sie den Motor an.
Wenn der Motor nicht anspringt, schalten Sie den Motorschalter in die Stellung
“ON”.
Fahrzeuge mit Stopp- & Startsystem: Schalten Sie den Motorschalter einmal aus
und starten Sie dann den Motor, bevor Sie das Fahrzeug abschleppen.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Steigen Sie in das abzu-
schleppende Fahrzeug ein und lassen Sie den Motor an.
Wenn der Motor nicht anspringt, schalten Sie den Motorschalter in den Modus
IGNITION ON.
Fahrzeuge mit Stopp- & Startsystem: Schalten Sie den Motorschalter einmal aus
und starten Sie dann den Motor, bevor Sie das Fahrzeug abschleppen.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn der Schalthebel blockiert: S. 234
■Beim Abschleppen
Wenn der Motor nicht läuft, funktionieren Bremskraftverstärker und Servolenkung
nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.
■Radmutternschlüssel
Fahrzeuge ohne Radmutternschlüssel: Einen Radmutternschlüssel können Sie bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum befestigt. (S. 581)
5
6
7
UK AURIS_HB_OM_German_OM12K99M.book 554 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5558-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)

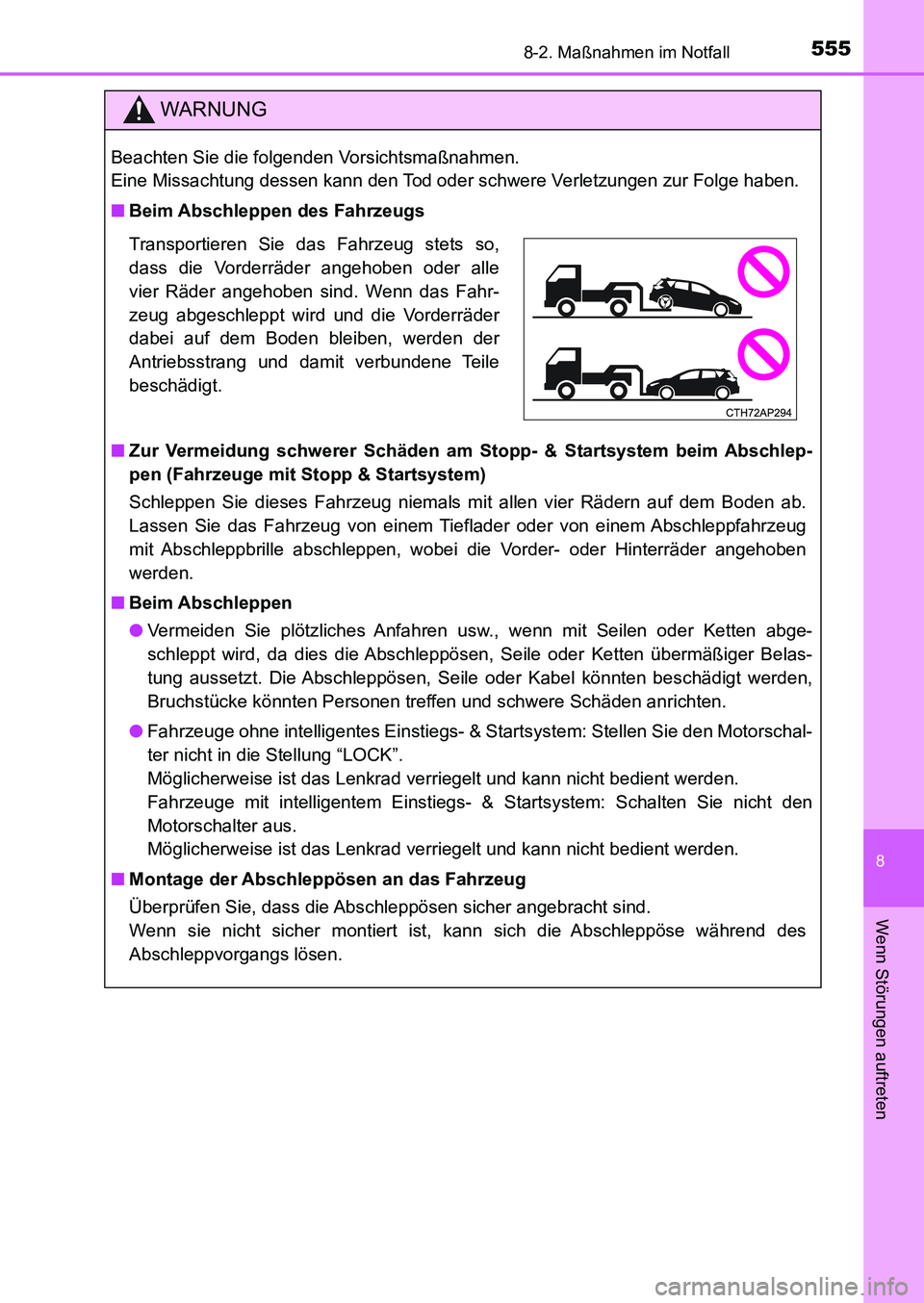

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen des Fahrzeugs
■Zur Vermeidung schwerer Schäden am Stopp- & Startsystem beim Abschlep-
pen (Fahrzeuge mit Stopp & Startsystem)
Schleppen Sie dieses Fahrzeug niemals mit allen vier Rädern auf dem Boden ab.
Lassen Sie das Fahrzeug von einem Tieflader oder von einem Abschleppfahrzeug
mit Abschleppbrille abschleppen, wobei die Vorder- oder Hinterräder angehoben
werden.
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppösen, Seile oder Ketten übermäßiger Belas-
tung aussetzt. Die Abschleppösen, Seile oder Kabel könnten beschädigt werden,
Bruchstücke könnten Personen treffen und schwere Schäden anrichten.
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den Motorschal-
ter nicht in die Stellung “LOCK”.
Möglicherweise ist das Lenkrad verriegelt und kann nicht bedient werden.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Schalten Sie nicht den
Motorschalter aus.
Möglicherweise ist das Lenkrad verriegelt und kann nicht bedient werden.
■Montage der Abschleppösen an das Fahrzeug
Überprüfen Sie, dass die Abschleppösen sicher angebracht sind.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug stets so,
dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahr-
zeug abgeschleppt wird und die Vorderräder
dabei auf dem Boden bleiben, werden der
Antriebsstrang und damit verbundene Teile
beschädigt.
UK AURIS_HB_OM_German_OM12K99M.book 555 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5568-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)

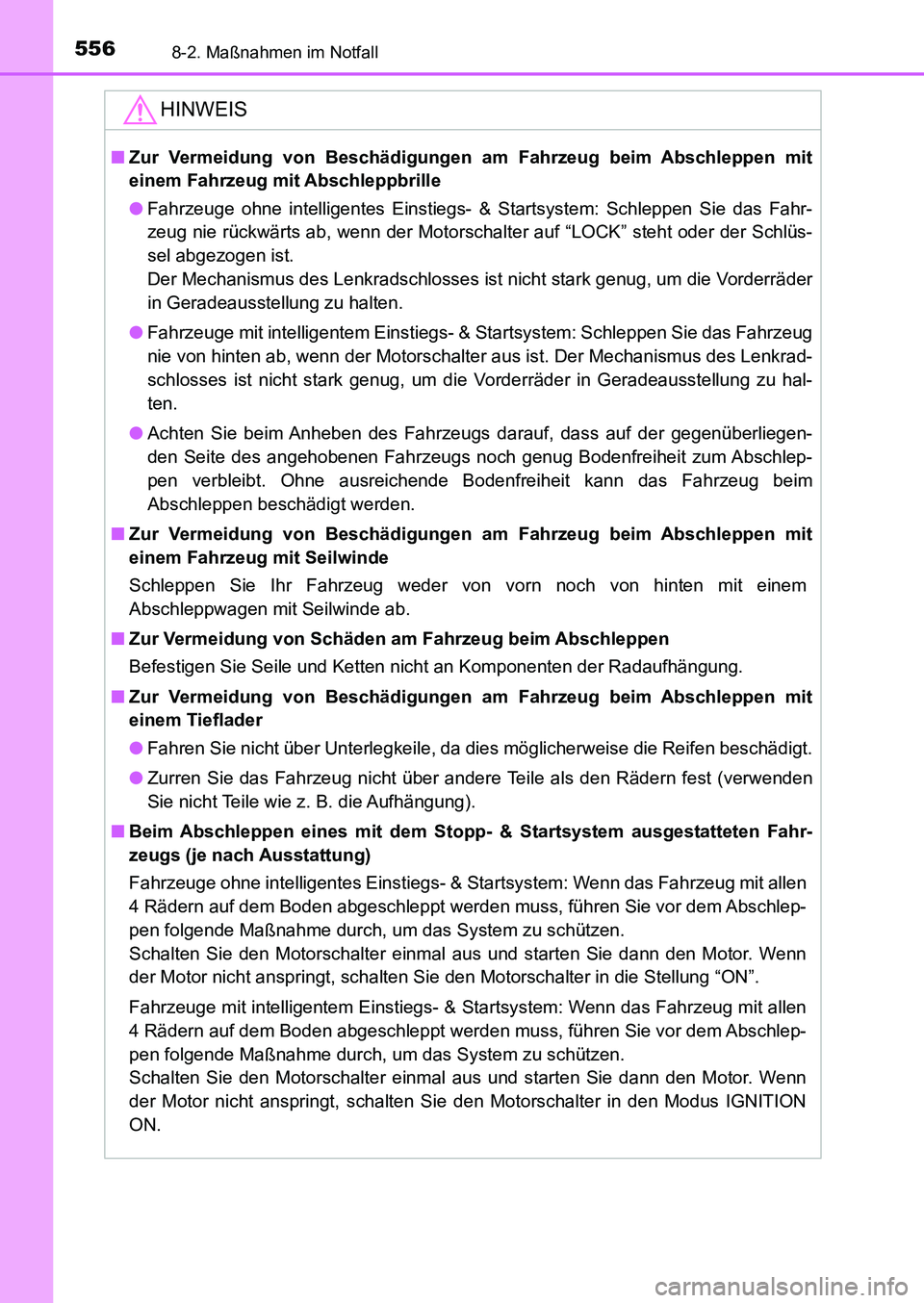

HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Abschleppbrille
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, wenn der Motorschalter auf “LOCK” steht oder der Schlüs-
sel abgezogen ist.
Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder
in Geradeausstellung zu halten.
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Schleppen Sie das Fahrzeug
nie von hinten ab, wenn der Motorschalter aus ist. Der Mechanismus des Lenkrad-
schlosses ist nicht stark genug, um die Vorderräder in Geradeausstellung zu hal-
ten.
●Achten Sie beim Anheben des Fahrzeugs darauf, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschlep-
pen verbleibt. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Tieflader
●Fahren Sie nicht über Unterlegkeile, da dies möglicherweise die Reifen beschädigt.
●Zurren Sie das Fahrzeug nicht über andere Teile als den Rädern fest (verwenden
Sie nicht Teile wie z. B. die Aufhängung).
■Beim Abschleppen eines mit dem Stopp- & Startsystem ausgestatteten Fahr-
zeugs (je nach Ausstattung)
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Wenn das Fahrzeug mit allen
4 Rädern auf dem Boden abgeschleppt werden muss, führen Sie vor dem Abschlep-
pen folgende Maßnahme durch, um das System zu schützen.
Schalten Sie den Motorschalter einmal aus und starten Sie dann den Motor. Wenn
der Motor nicht anspringt, schalten Sie den Motorschalter in die Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Wenn das Fahrzeug mit allen
4 Rädern auf dem Boden abgeschleppt werden muss, führen Sie vor dem Abschlep-
pen folgende Maßnahme durch, um das System zu schützen.
Schalten Sie den Motorschalter einmal aus und starten Sie dann den Motor. Wenn
der Motor nicht anspringt, schalten Sie den Motorschalter in den Modus IGNITION
ON.
UK AURIS_HB_OM_German_OM12K99M.book 556 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5578-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)

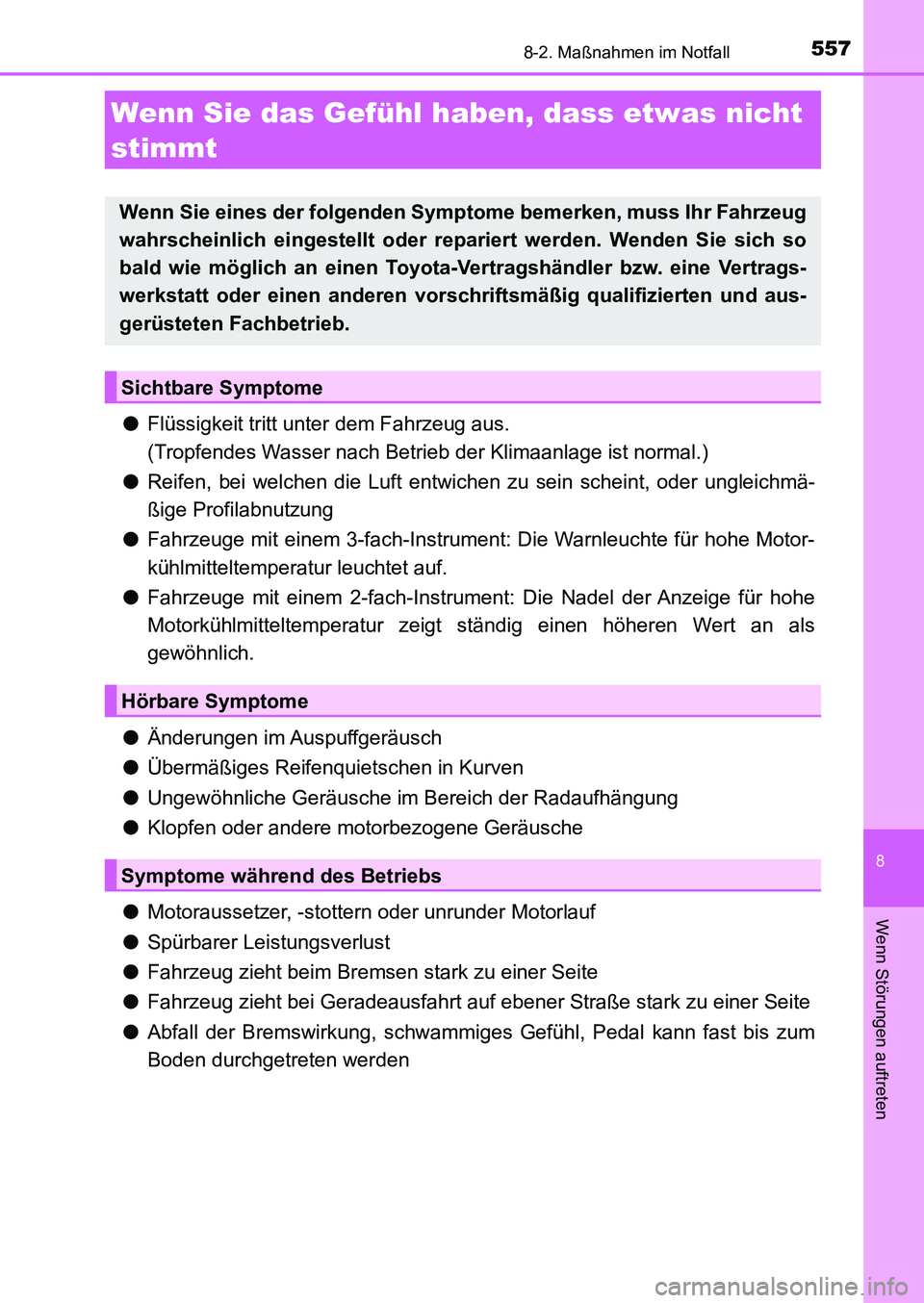

●Flüssigkeit tritt unter dem Fahrzeug aus.
(Tropfendes Wasser nach Betrieb der Klimaanlage ist normal.)
●Reifen, bei welchen die Luft entwichen zu sein scheint, oder ungleichmä-
ßige Profilabnutzung
●Fahrzeuge mit einem 3-fach-Instrument: Die Warnleuchte für hohe Motor-
kühlmitteltemperatur leuchtet auf.
●Fahrzeuge mit einem 2-fach-Instrument: Die Nadel der Anzeige für hohe
Motorkühlmitteltemperatur zeigt ständig einen höheren Wert an als
gewöhnlich.
●Änderungen im Auspuffgeräusch
●Übermäßiges Reifenquietschen in Kurven
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Klopfen oder andere motorbezogene Geräusche
●Motoraussetzer, -stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen stark zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
●Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs
UK AURIS_HB_OM_German_OM12K99M.book 557 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5588-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)

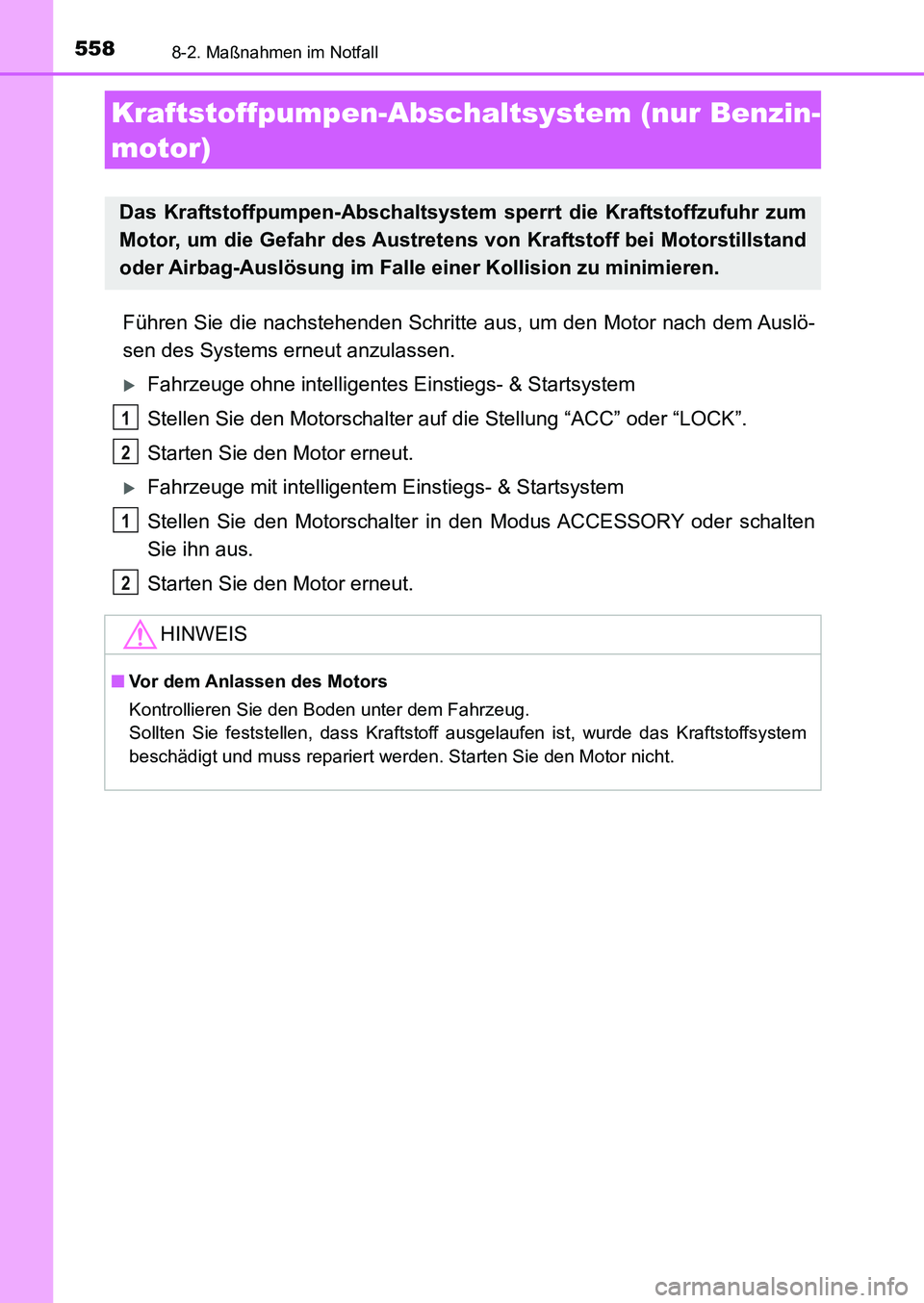

Führen Sie die nachstehenden Schritte aus, um den Motor nach dem Auslö-
sen des Systems erneut anzulassen.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Stellen Sie den Motorschalter auf die Stellung “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Stellen Sie den Motorschalter in den Modus ACCESSORY oder schalten
Sie ihn aus.
Starten Sie den Motor erneut.
Kraftstoffpumpen-Abschaltsystem (nur Benzin-
motor)
Das Kraftstoffpumpen-Abschaltsystem sperrt die Kraftstoffzufuhr zum
Motor, um die Gefahr des Austretens von Kraftstoff bei Motorstillstand
oder Airbag-Auslösung im Falle einer Kollision zu minimieren.
HINWEIS
■Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftstoff ausgelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.
1
2
1
2
UK AURIS_HB_OM_German_OM12K99M.book 558 ページ ２０１６年６月２８日　火曜日　午後５時５４分

5598-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet
oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht unbe-
dingt eine Funktionsstörung des Systems anzeigen. Wenn dies jedoch
weiterhin auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Warnleuchte für Bremssystem (Warnsummer)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig; oder
• Das Bremssystem hat eine Funktionsstörung
Diese Leuchte leuchtet auch auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem vollständigen
Lösen der Feststellbremse erlischt, funktioniert das System
ordnungsgemäß.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
(Je nach Ausstat-
tung)
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahr-
zeugs vorliegt
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
(Je nach Ausstat-
tung)
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
UK AURIS_HB_OM_German_OM12K99M.book 559 ページ ２０１６年６月２８日　火曜日　午後５時５４分

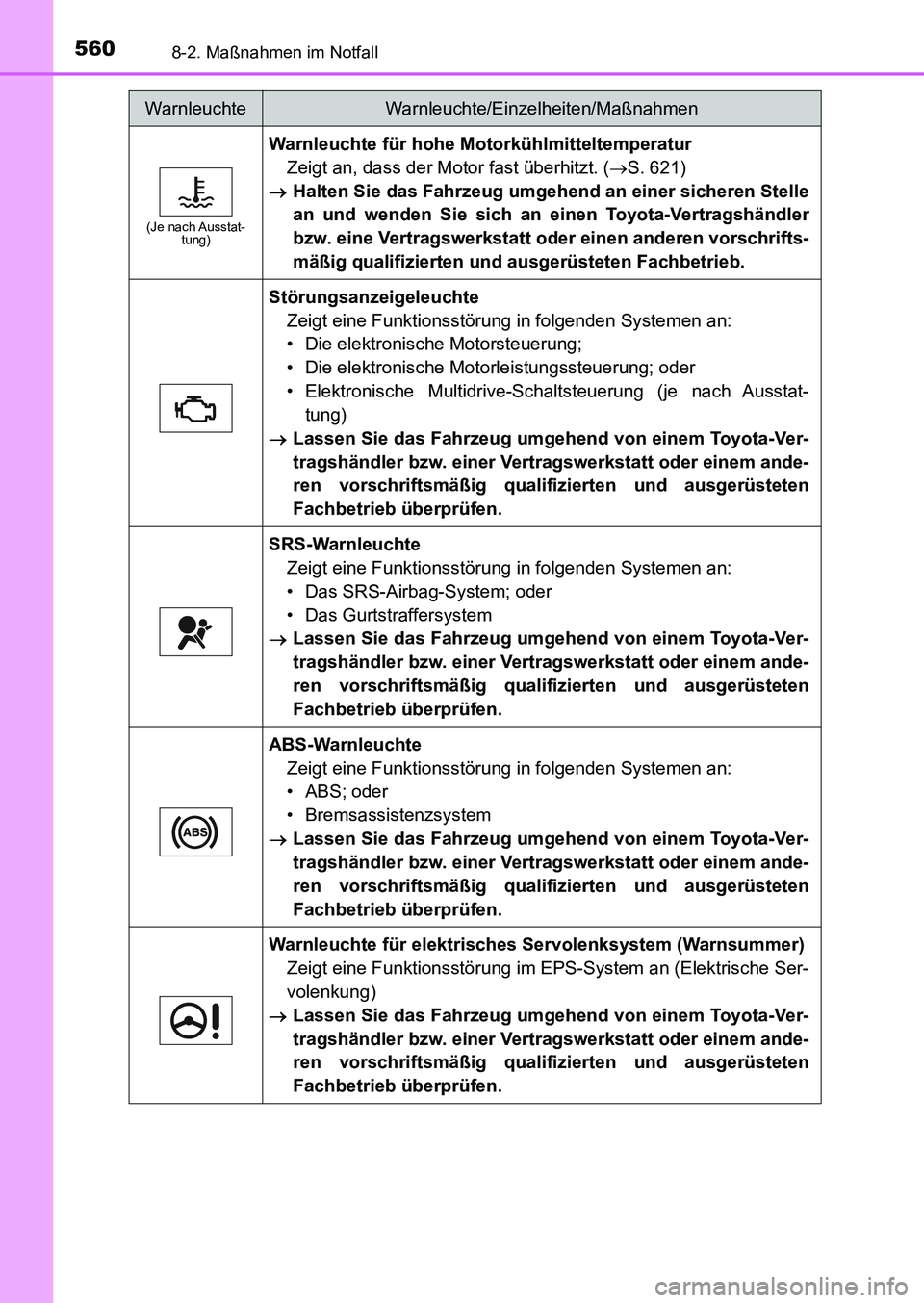

5608-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
(Je nach Ausstat-
tung)
Warnleuchte für hohe Motorkühlmitteltemperatur
Zeigt an, dass der Motor fast überhitzt. (S. 621)
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Die elektronische Motorsteuerung;
• Die elektronische Motorleistungssteuerung; oder
• Elektronische Multidrive-Schaltsteuerung (je nach Ausstat-
tung)
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System; oder
• Das Gurtstraffersystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• ABS; oder
• Bremsassistenzsystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System an (Elektrische Ser-
volenkung)
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HB_OM_German_OM12K99M.book 560 ページ ２０１６年６月２８日　火曜日　午後５時５４分
