3817-2. Underhåll
OM12M59SE
7
Underhåll och skötsel

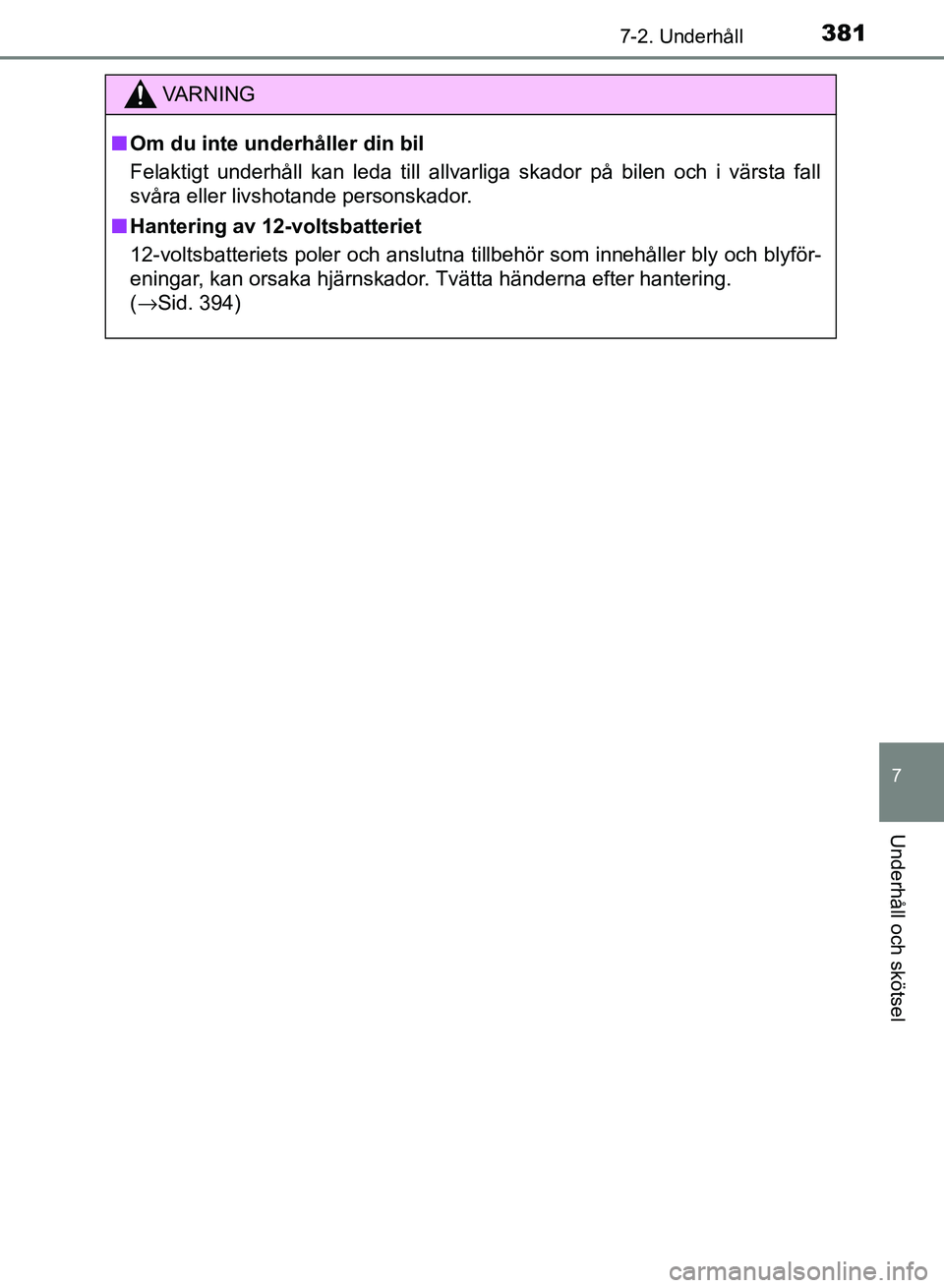

VARNING
n Om du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall
svåra eller livshotande personskador.
n Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador. Tvätta händerna efter hantering.
(→Sid. 394)
OM12M59SE_Auris_HV_TS.book Page 381 Wednesday, September 27, 2017 11:03 AM

382
OM12M59SE
7-3. Arbeten som du kan göra själv

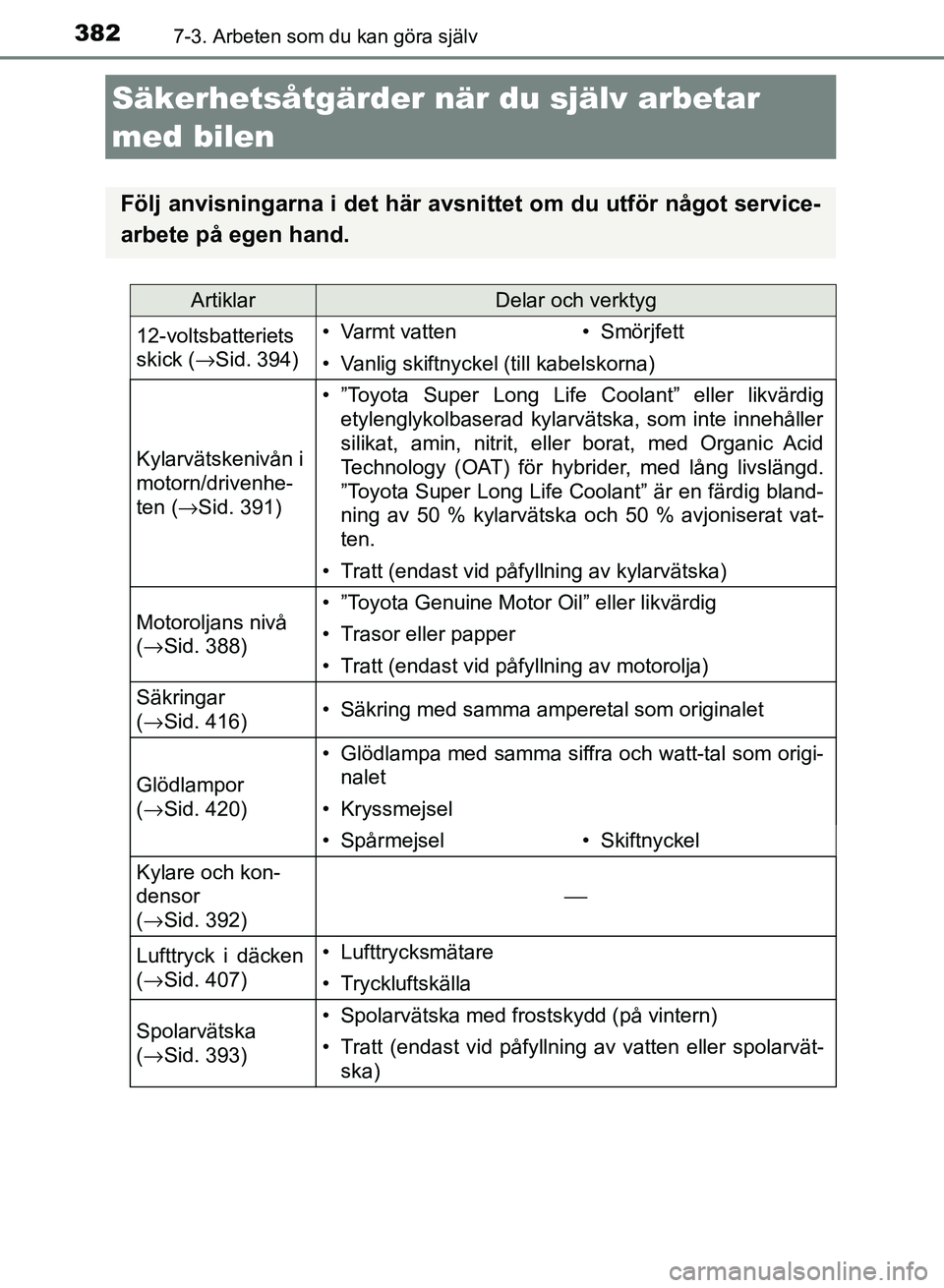

Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsn ittet om du utför något service-
arbete på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 394)• Varmt vatten• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Kylarvätskenivån i
motorn/drivenhe-
ten (→Sid. 391)
• ”Toyota Super Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska, som inte innehåller
silikat, amin, nitrit, eller borat, med Organic Acid
Technology (OAT) för hybrider, med lång livslängd.
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vat-
ten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ Sid. 388)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 416)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 420)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel• Skiftnyckel
Kylare och kon-
densor
(→ Sid. 392)
⎯
Lufttryck i däcken
(→ Sid. 407)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→ Sid. 393)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)
OM12M59SE_Auris_HV_TS.book Page 382 Wednesday, September 27, 2017 11:03 AM

3837-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

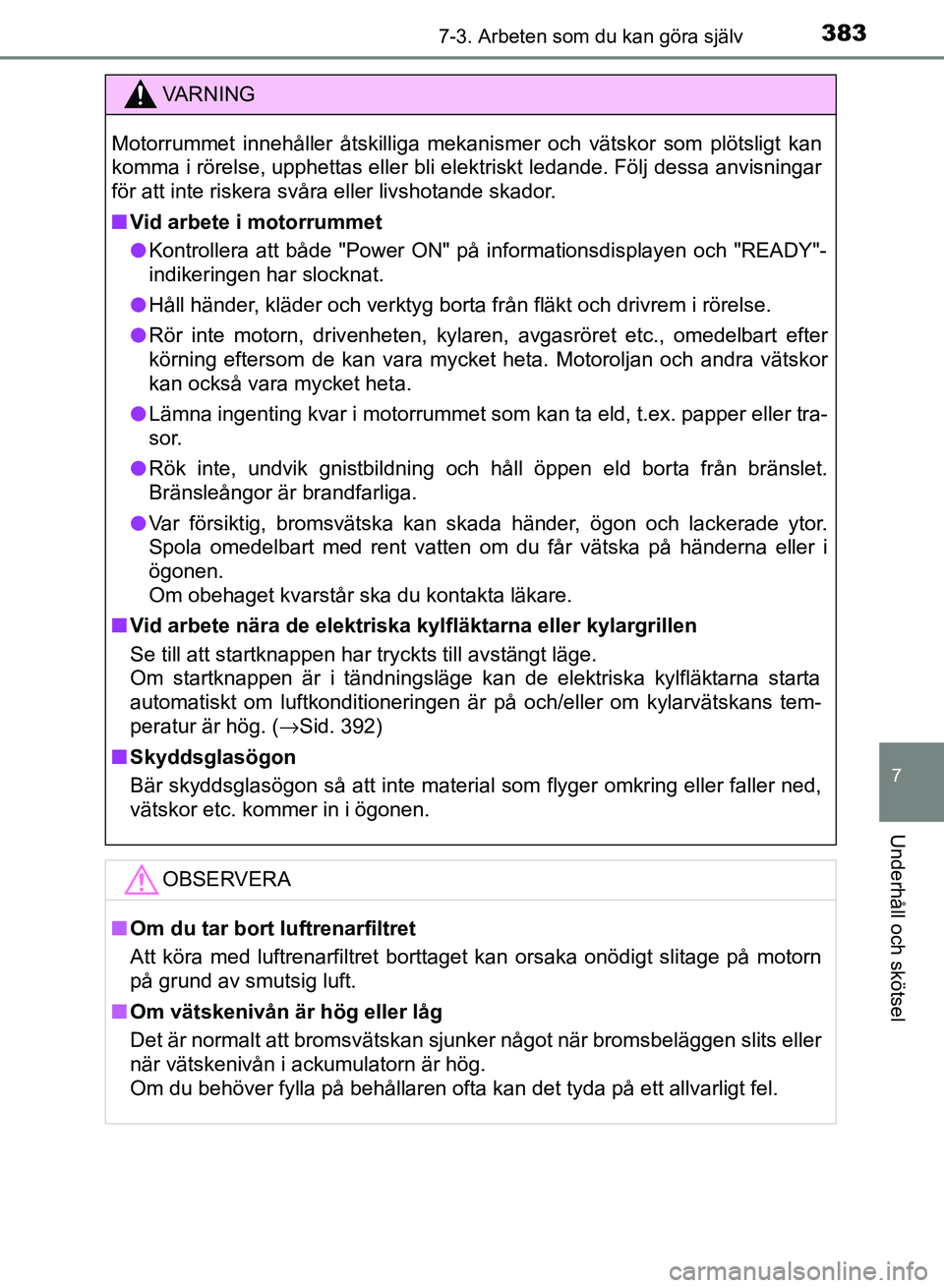

VARNING
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
n Vid arbete i motorrummet
l Kontrollera att både "Power ON" på informationsdisplayen och "READY"-
indikeringen har slocknat.
l Håll händer, kläder och verktyg borta från fläkt och drivrem i rörelse.
l Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller tra-
sor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
l Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen.
Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. ( →Sid. 392)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
nOm du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM12M59SE_Auris_HV_TS.book Page 383 Wednesday, September 27, 2017 11:03 AM

3847-3. Arbeten som du kan göra själv
OM12M59SE
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.

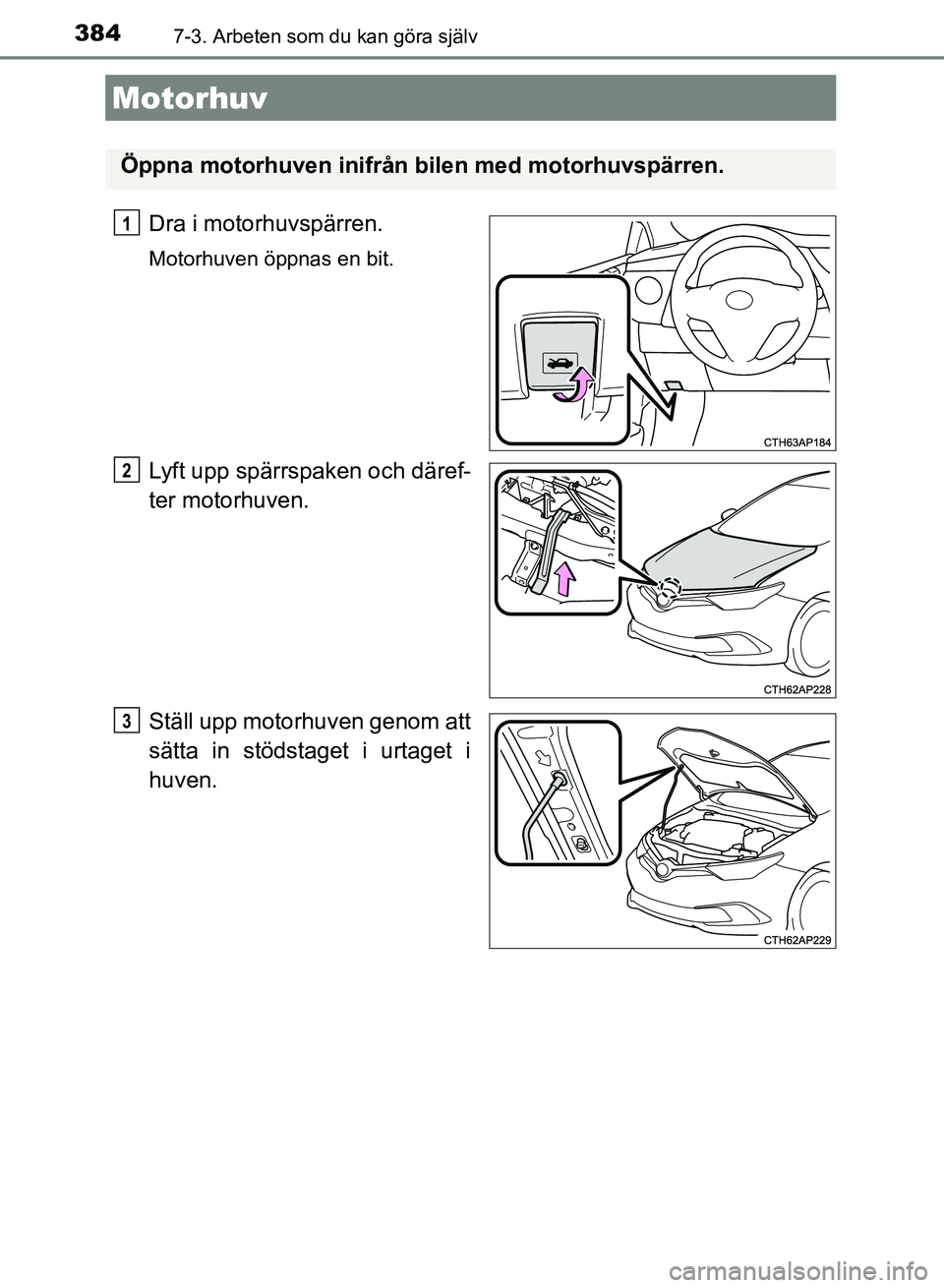

Motorhuv
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM12M59SE_Auris_HV_TS.book Page 384 Wednesday, September 27, 2017 11:03 AM

3857-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

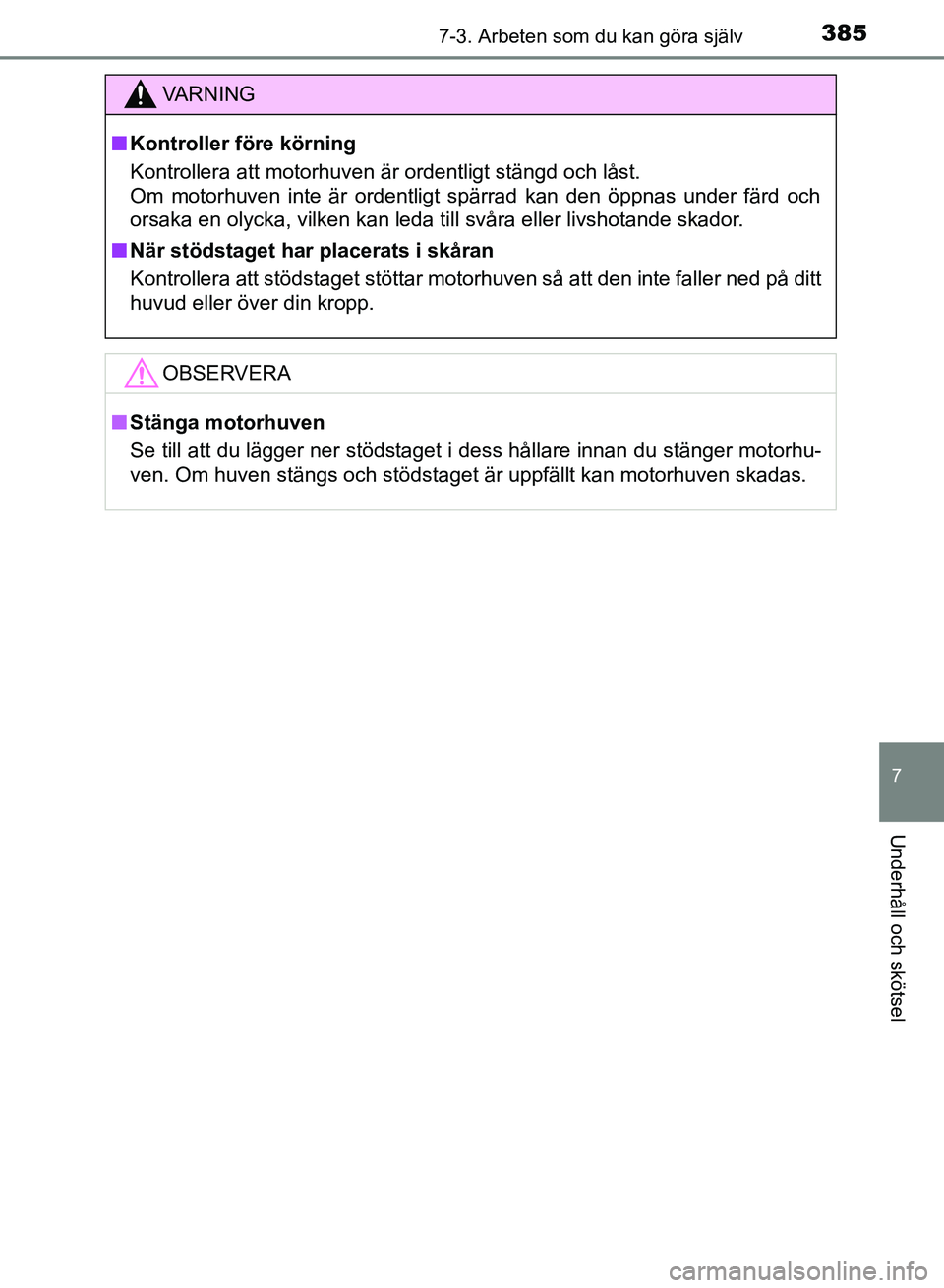

VARNING
n Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och låst.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM12M59SE_Auris_HV_TS.book Page 385 Wednesday, September 27, 2017 11:03 AM

3867-3. Arbeten som du kan göra själv
OM12M59SE
uFram
uBak
Ty p A
Ty p B

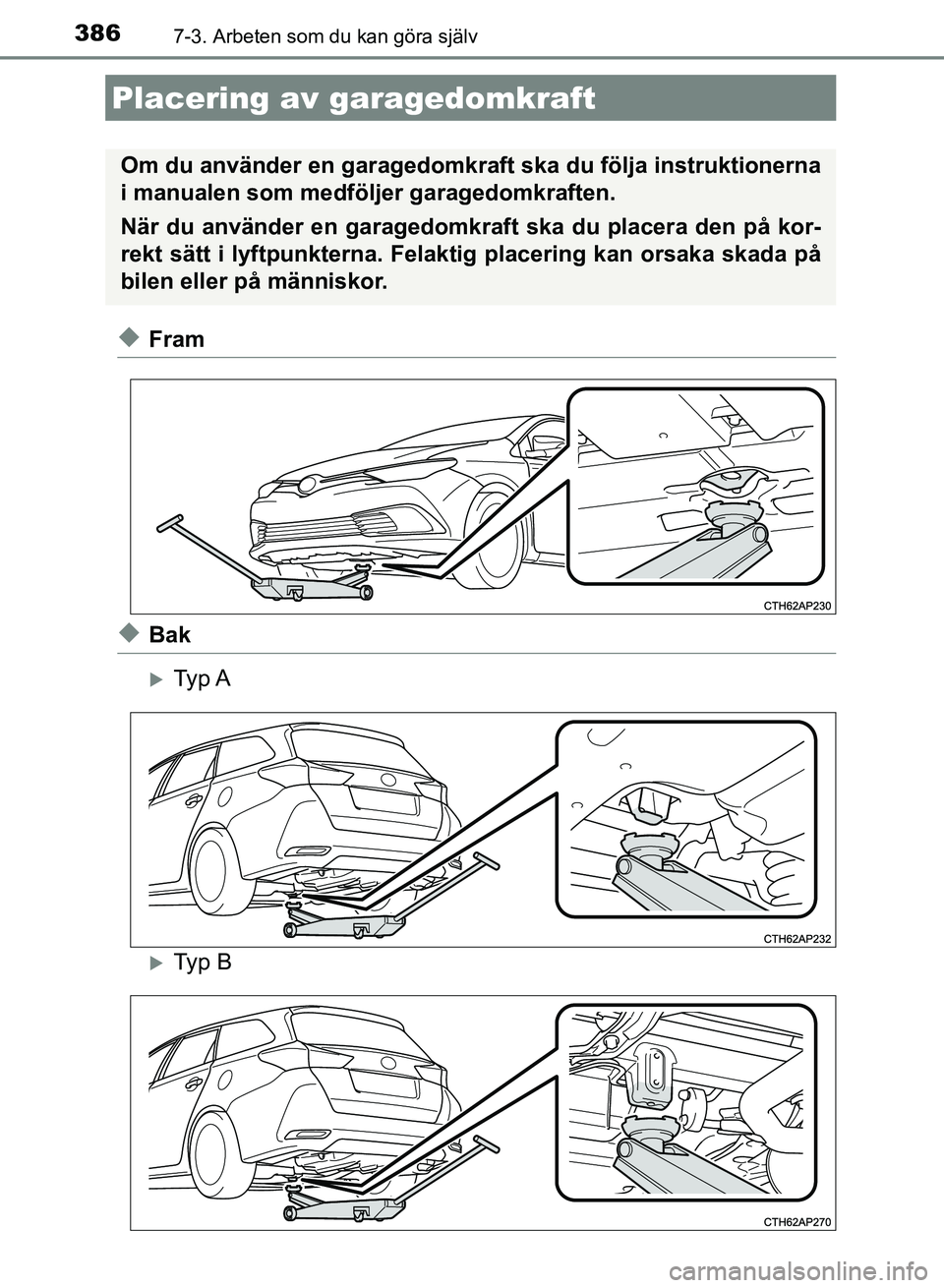

Placering av garagedomkraft
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM12M59SE_Auris_HV_TS.book Page 386 Wednesday, September 27, 2017 11:03 AM

3877-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

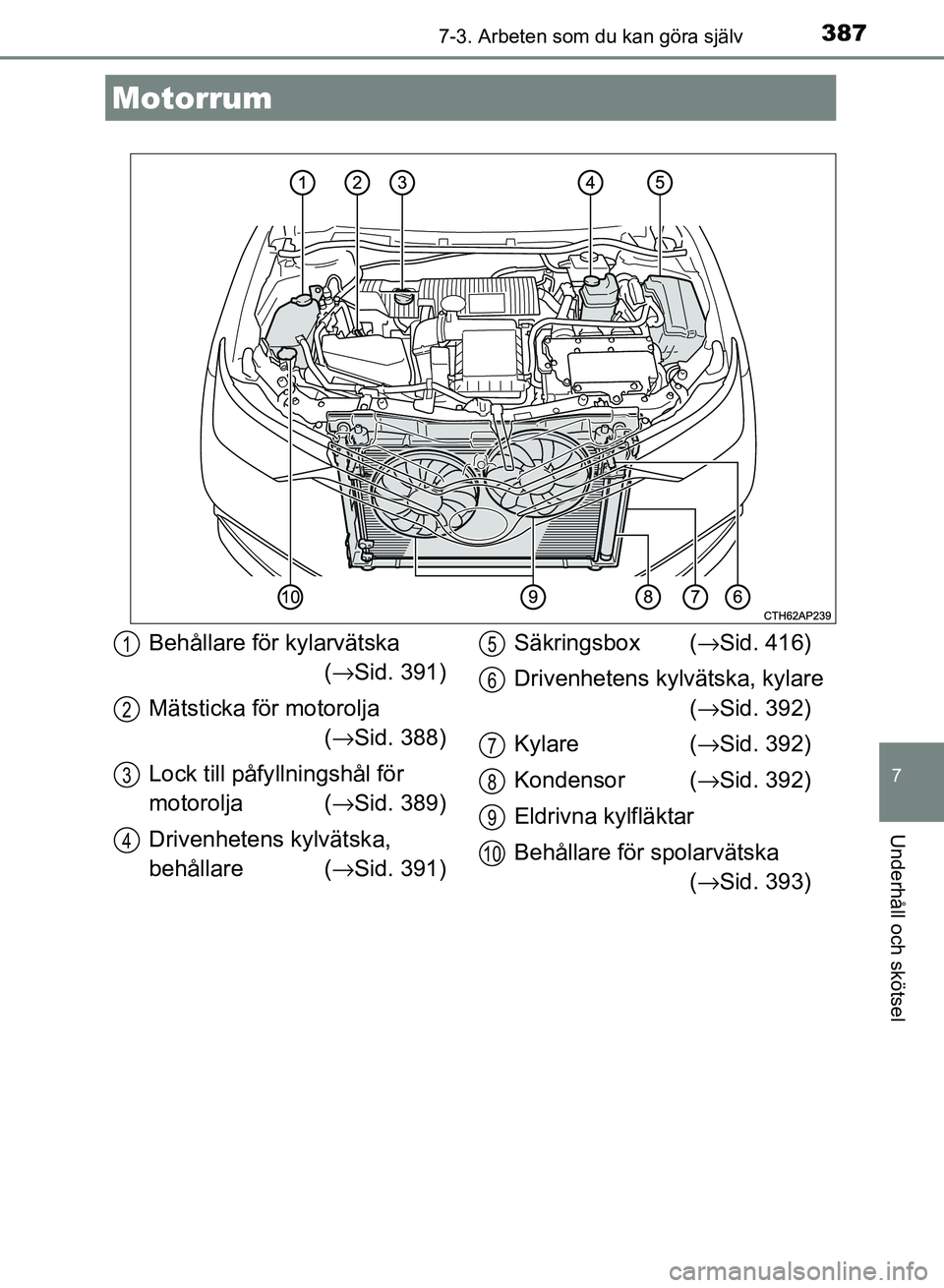

Motorrum
Behållare för kylarvätska (→ Sid. 391)
Mätsticka för motorolja (→ Sid. 388)
Lock till påfy llningshål för
motorolja ( →Sid. 389)
Drivenhetens kylvätska,
behållare (→ Sid. 391)Säkringsbox (
→Sid. 416)
Drivenhetens kylvätska, kylare (→ Sid. 392)
Kylare ( →Sid. 392)
Kondensor ( →Sid. 392)
Eldrivna kylfläktar
Behållare för spolarvätska (→ Sid. 393)1
2
3
4
5
6
7
8
9
10
OM12M59SE_Auris_HV_TS.book Page 387 Wednesday, September 27, 2017 11:03 AM

3887-3. Arbeten som du kan göra själv
OM12M59SE

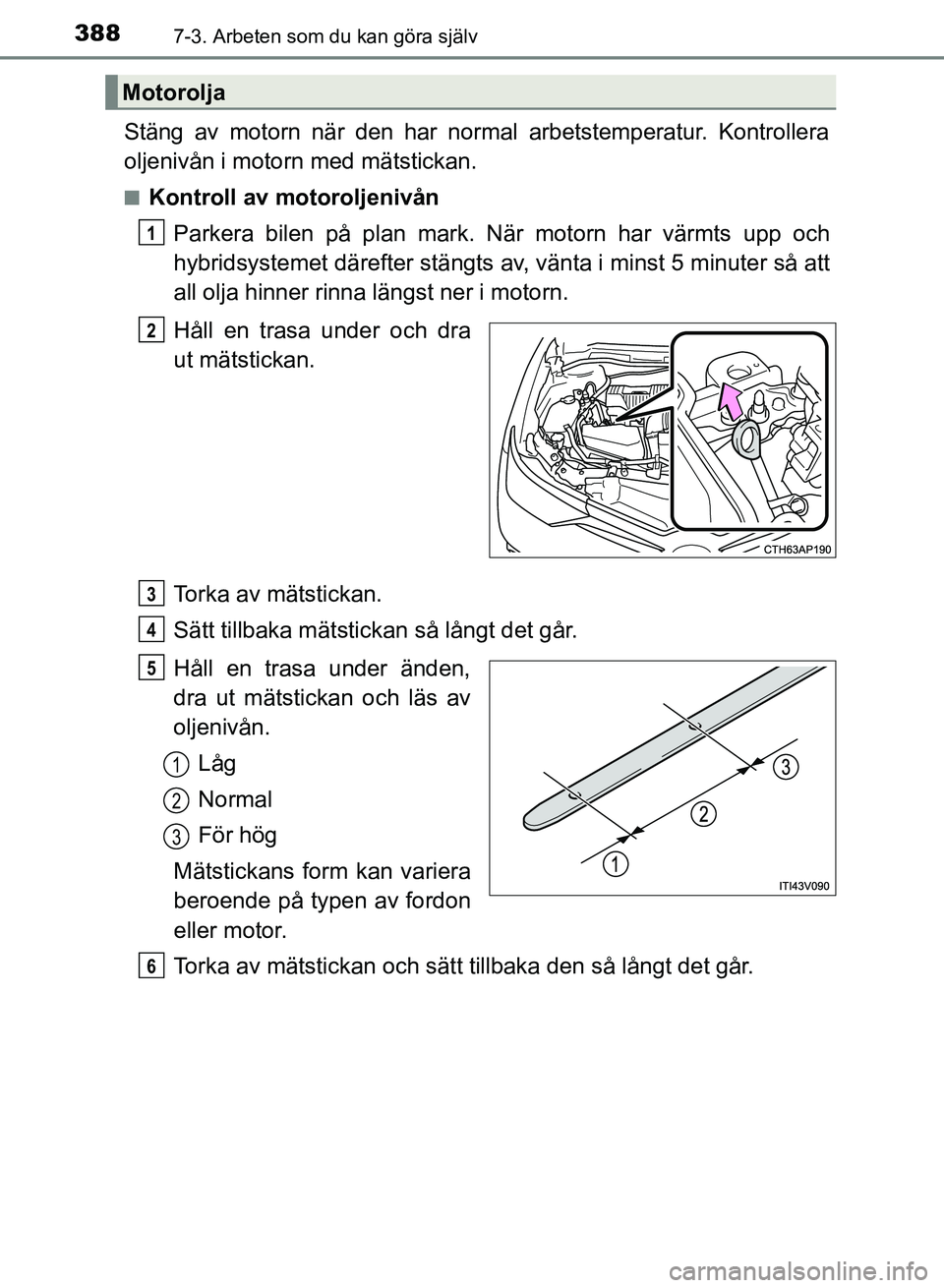

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av, vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM12M59SE_Auris_HV_TS.book Page 388 Wednesday, September 27, 2017 11:03 AM

3897-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
nFylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
Val av motorolja→Sid. 507
Oljevolym
(Låg → Full)1,5 liter
Artiklar
Ren tratt
1
2
3
OM12M59SE_Auris_HV_TS.book Page 389 Wednesday, September 27, 2017 11:03 AM

3907-3. Arbeten som du kan göra själv
OM12M59SE
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
