4117-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Tryck startknappen till avstängt läge.
Öppna handskfacket. För bort
dämparen.
Tryck in handskfackets båda
sidor för att lossa de övre
hakarna. Dra sedan ut
handskfacket och lossa de
undre hakarna.
Ta bort locket till filtret.

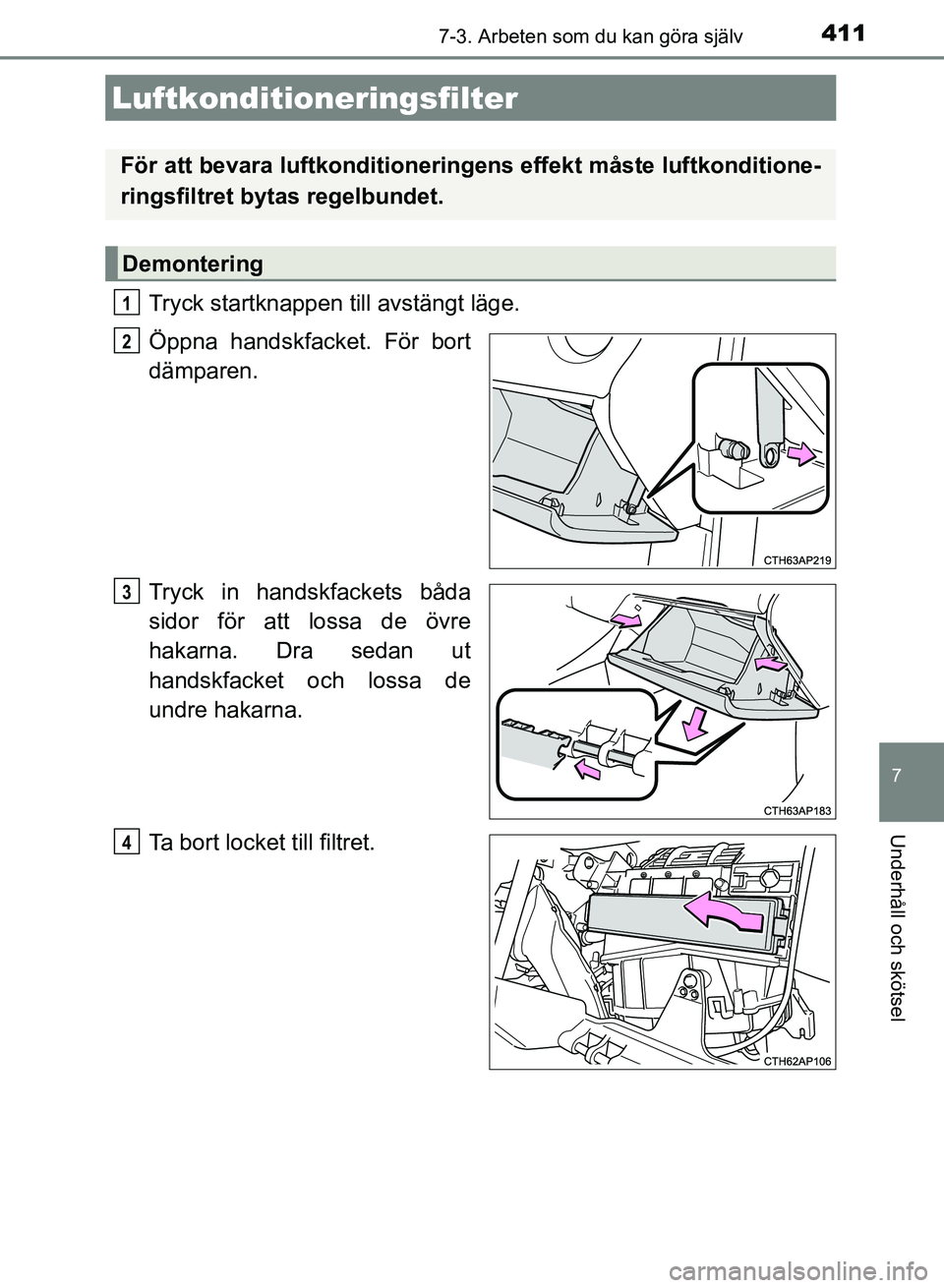

Luftkonditioneringsfilter
För att bevara luftkonditioneringens effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Demontering
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 411 Wednesday, September 27, 2017 11:03 AM

4127-3. Arbeten som du kan göra själv
OM12M59SEn

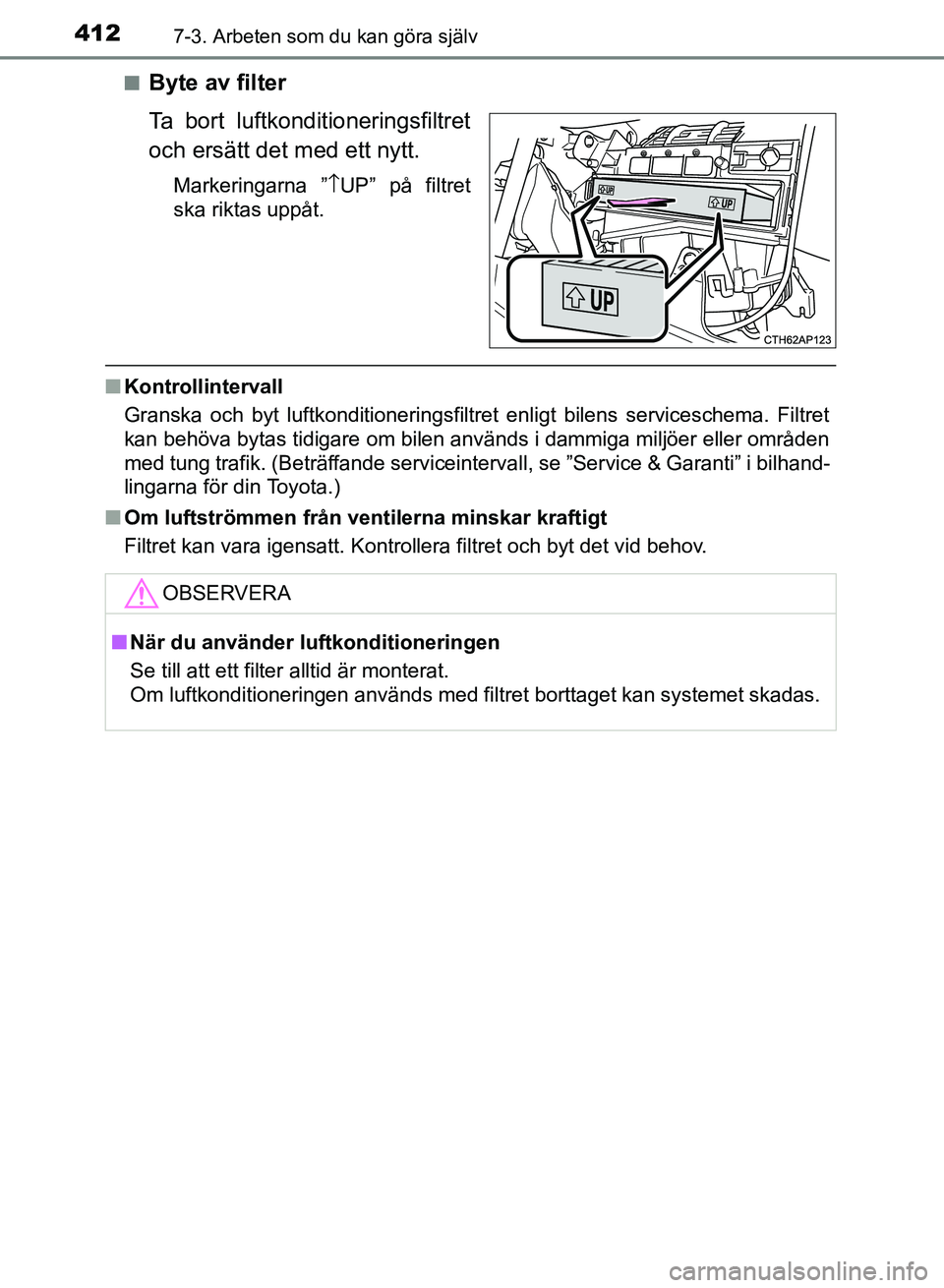

Byte av filter
Ta bort luftkonditioneringsfiltret
och ersätt det med ett nytt.
Markeringarna ”
↑UP” på filtret
ska riktas uppåt.
n Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
OBSERVERA
nNär du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
OM12M59SE_Auris_HV_TS.book Page 412 Wednesday, September 27, 2017 11:03 AM

4137-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
lSpårmejsel
l Liten spårmejsel
l Litiumbatteri CR2032
Ta ut den mekaniska nyckeln.
Ta bort locket.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Ta bort batterihöljet.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.

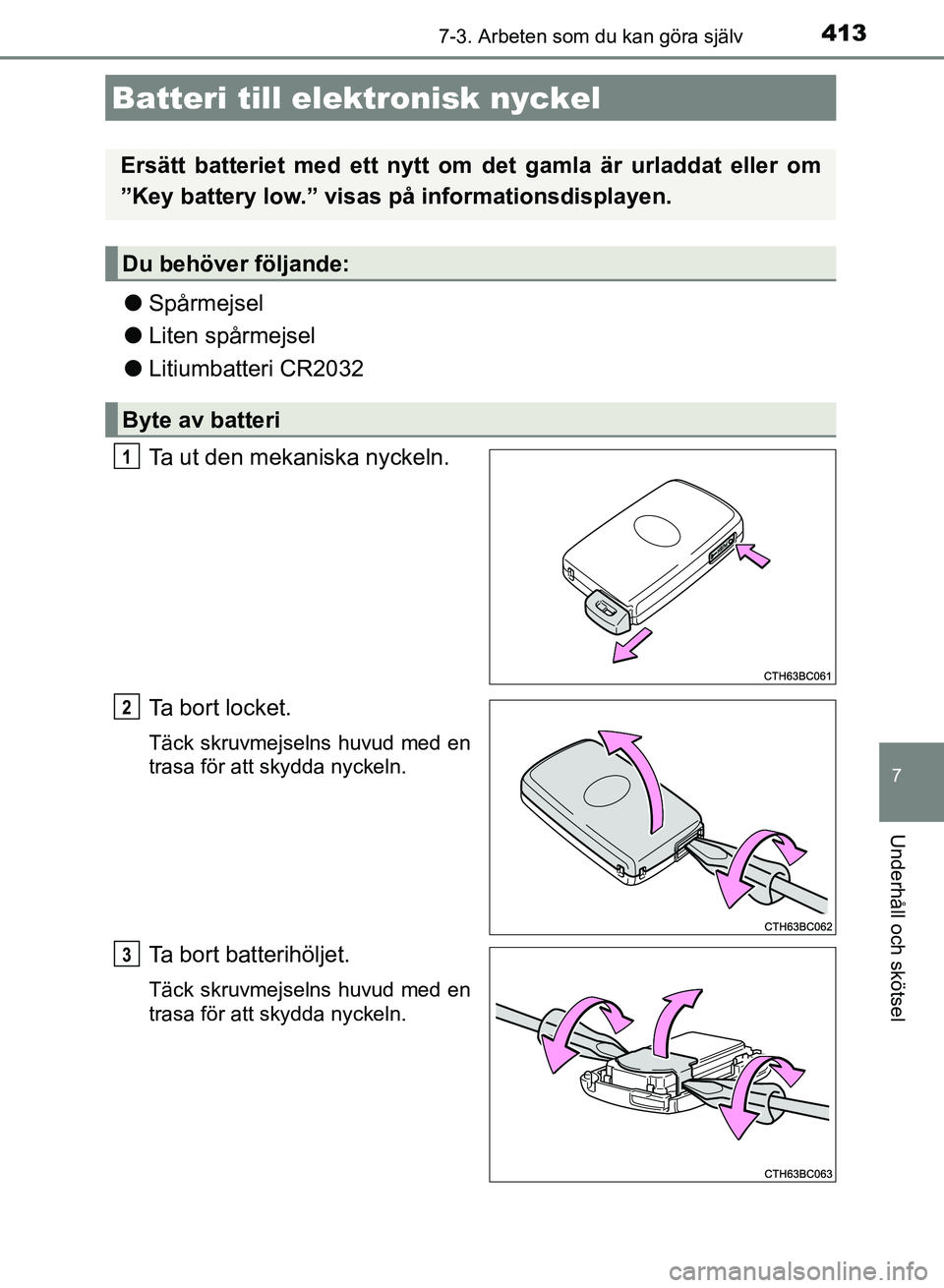

Batteri till elektronisk nyckel
Ersätt batteriet med ett nytt om det gamla är urladdat eller om
”Key battery low.” visas på informationsdisplayen.
Du behöver följande:
Byte av batteri
1
2
3
OM12M59SE_Auris_HV_TS.book Page 413 Wednesday, September 27, 2017 11:03 AM

4147-3. Arbeten som du kan göra själv
OM12M59SE

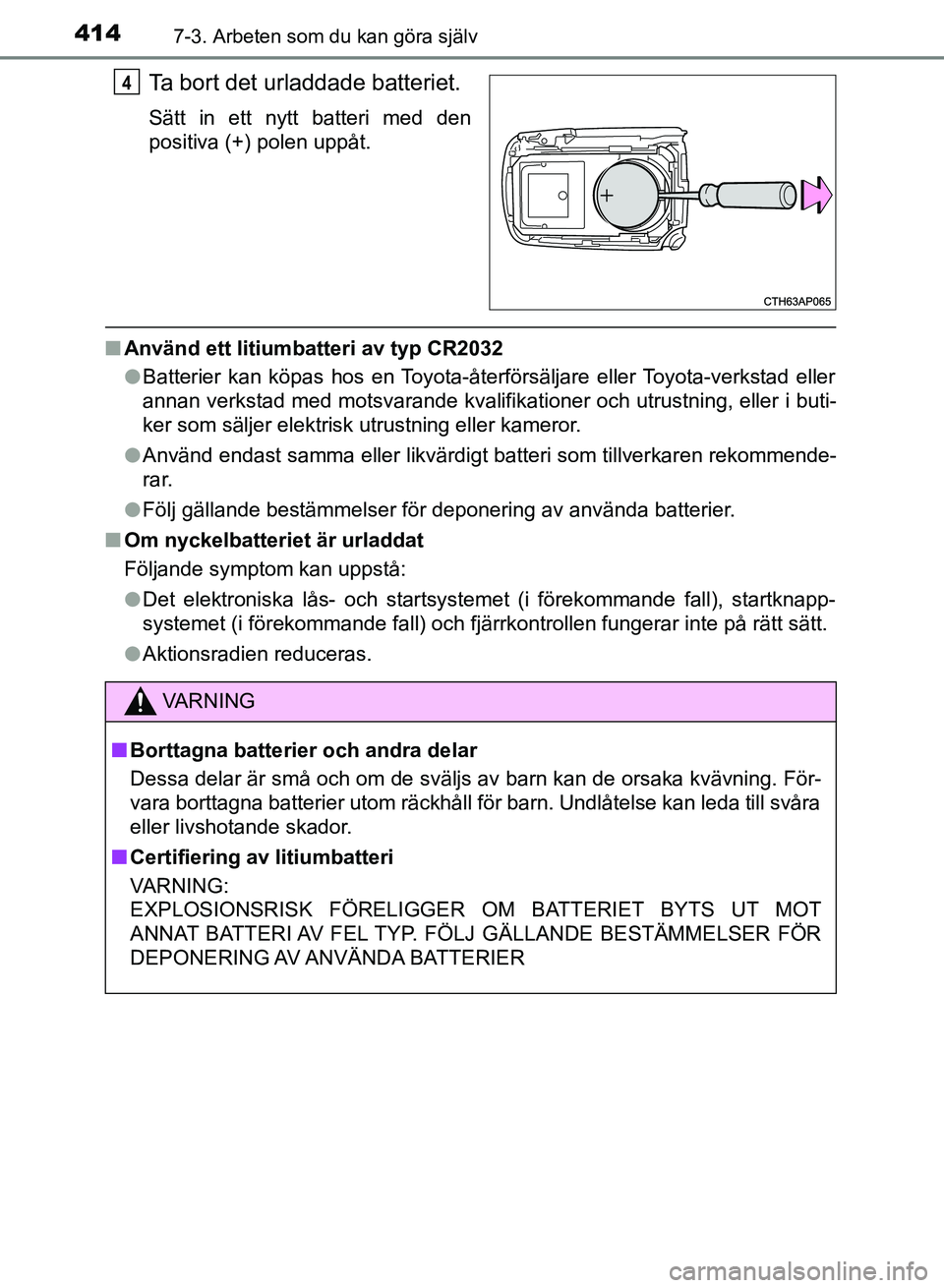

Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva (+) polen uppåt.
nAnvänd ett litiumbatteri av typ CR2032
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet (i förekommande fall), startknapp-
systemet (i förekommande fall) och fjärrkontrollen fungerar inte på rätt sätt.
l Aktionsradien reduceras.
4
VARNING
n Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av litiumbatteri
VARNING:
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER FÖR
DEPONERING AV ANVÄNDA BATTERIER
OM12M59SE_Auris_HV_TS.book Page 414 Wednesday, September 27, 2017 11:03 AM

4157-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

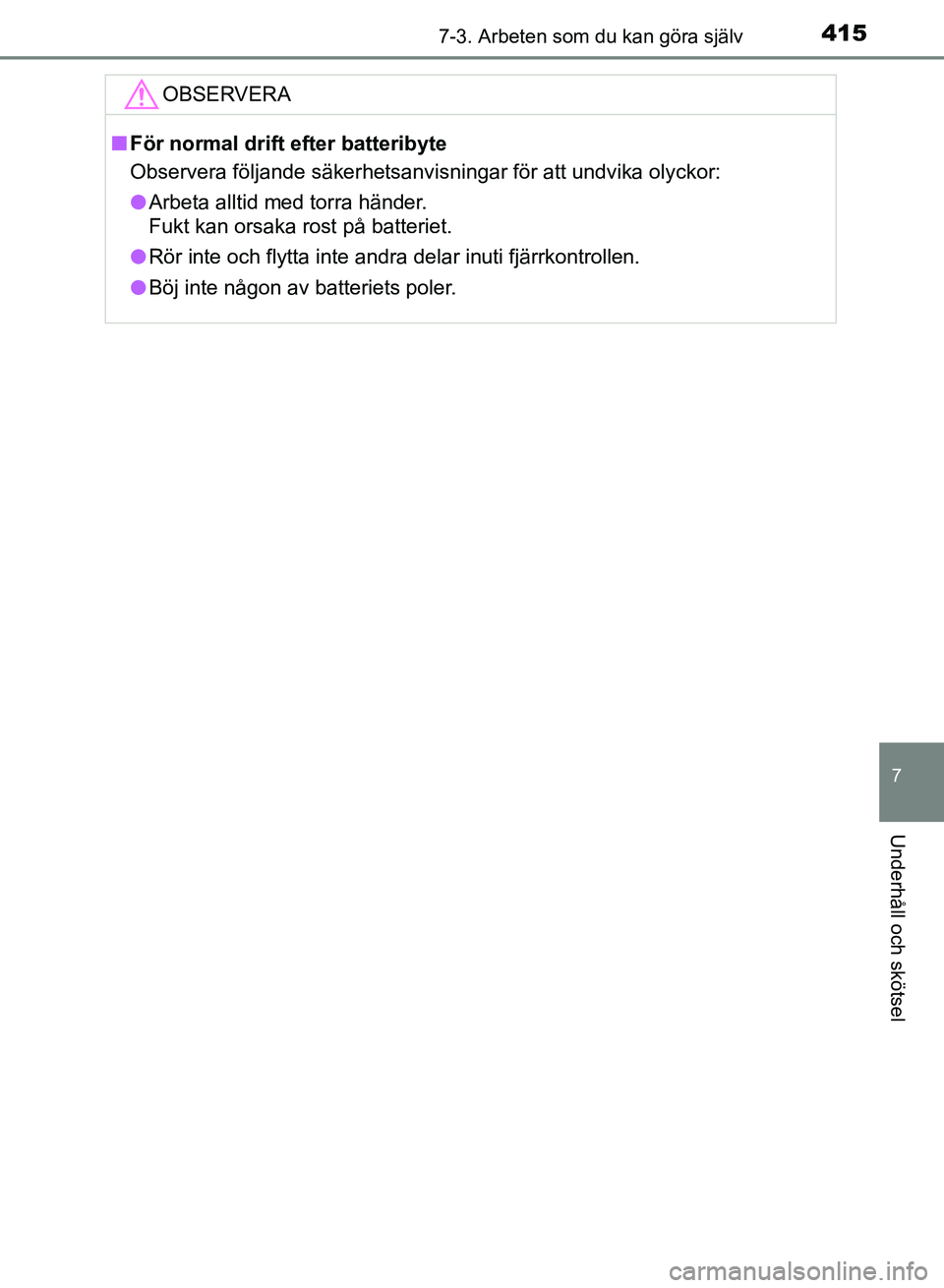

OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM12M59SE_Auris_HV_TS.book Page 415 Wednesday, September 27, 2017 11:03 AM

4167-3. Arbeten som du kan göra själv
OM12M59SE

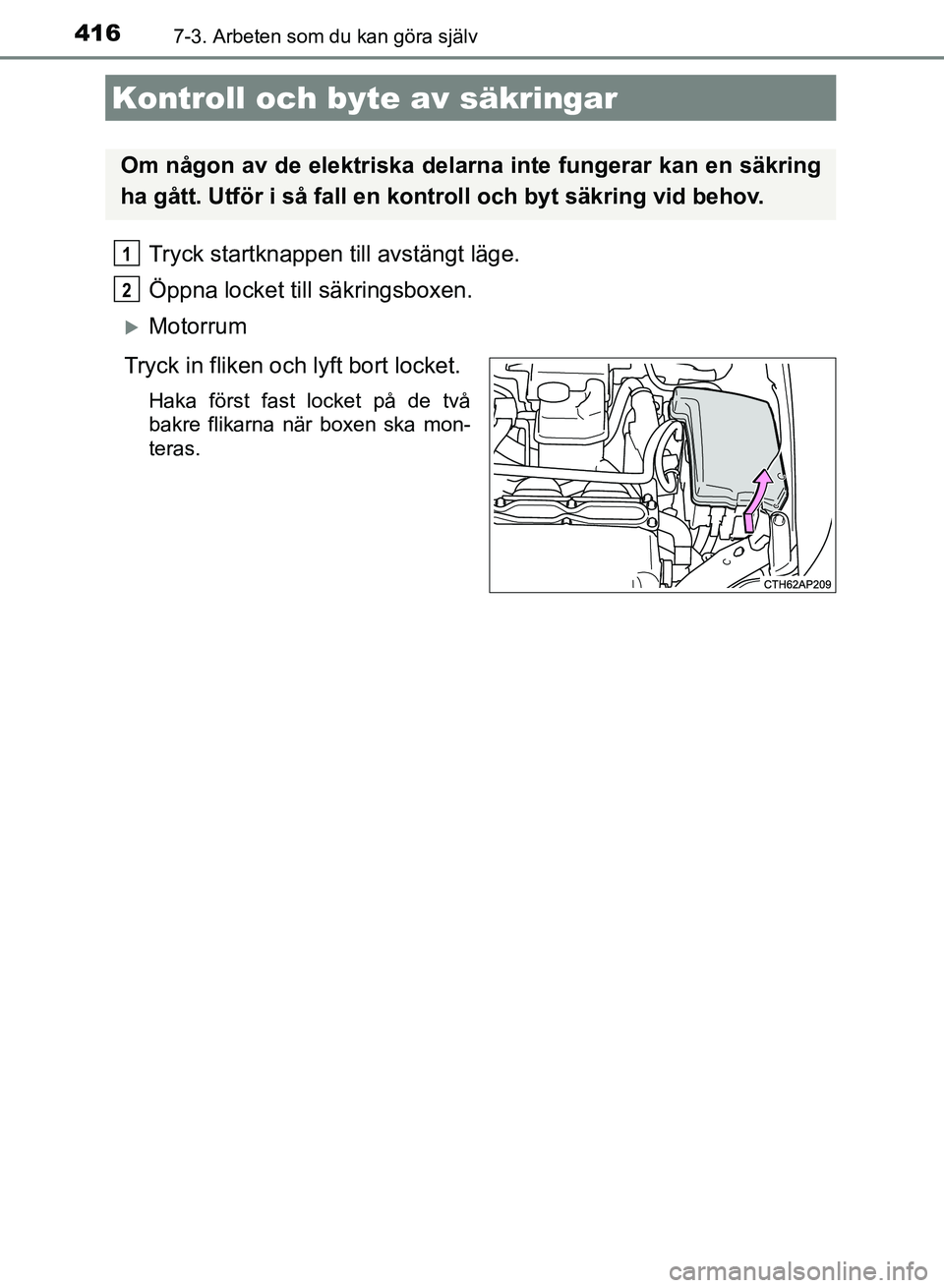

Tryck startknappen till avstängt läge.
Öppna locket till säkringsboxen.
Motorrum
Tryck in fliken och lyft bort locket.
Haka först fast locket på de två
bakre flikarna när boxen ska mon-
teras.
Kontroll och byte av säkringar
Om någon av de elektriska delarna inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM12M59SE_Auris_HV_TS.book Page 416 Wednesday, September 27, 2017 11:03 AM

4177-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

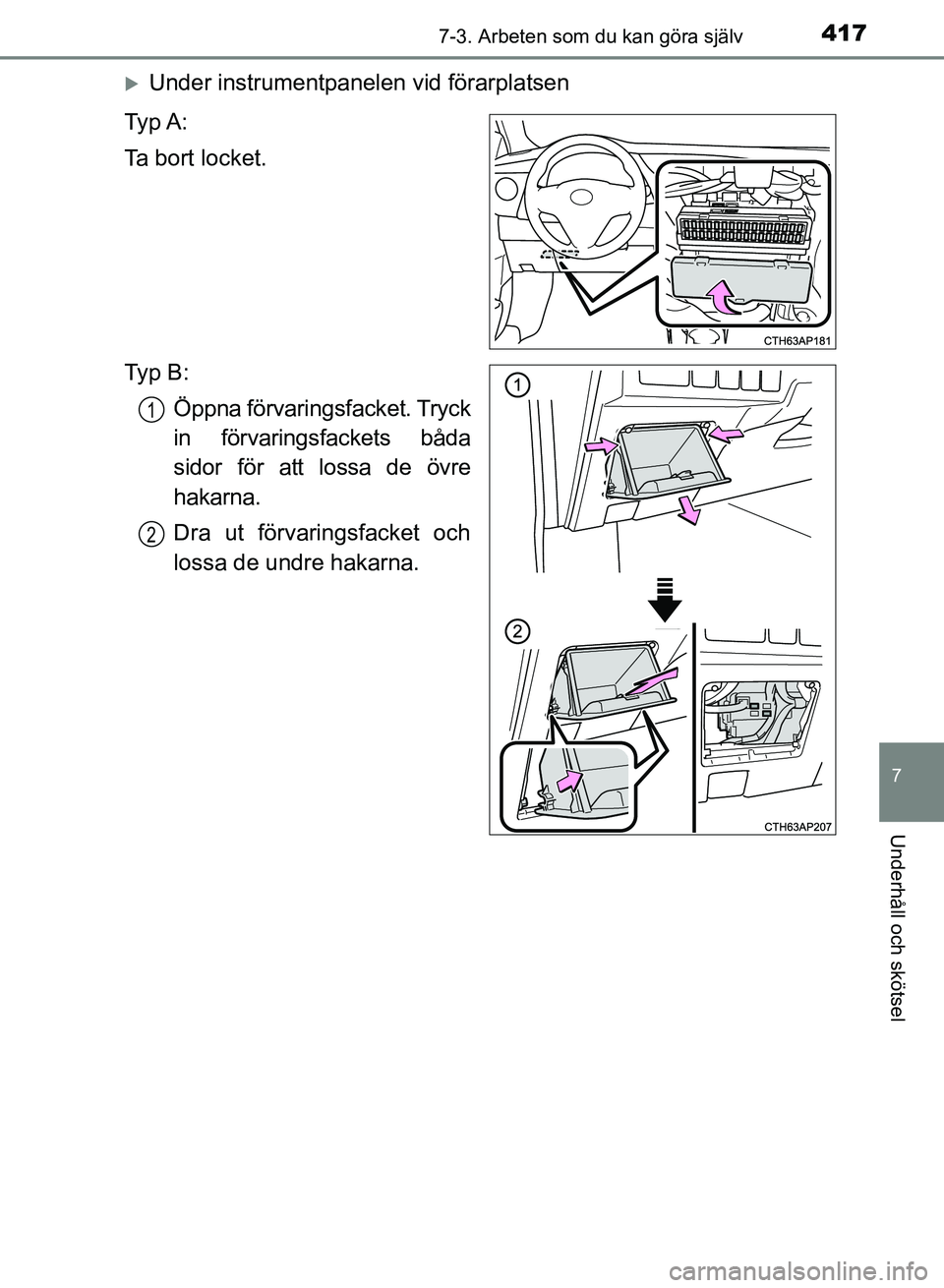

Under instrumentpanelen vid förarplatsen
Ty p A :
Ta bort locket.
Ty p B : Öppna förvaringsfacket. Tryck
in förvaringsfackets båda
sidor för att lossa de övre
hakarna.
Dra ut förvaringsfacket och
lossa de undre hakarna.
1
2
OM12M59SE_Auris_HV_TS.book Page 417 Wednesday, September 27, 2017 11:03 AM

4187-3. Arbeten som du kan göra själv
OM12M59SE

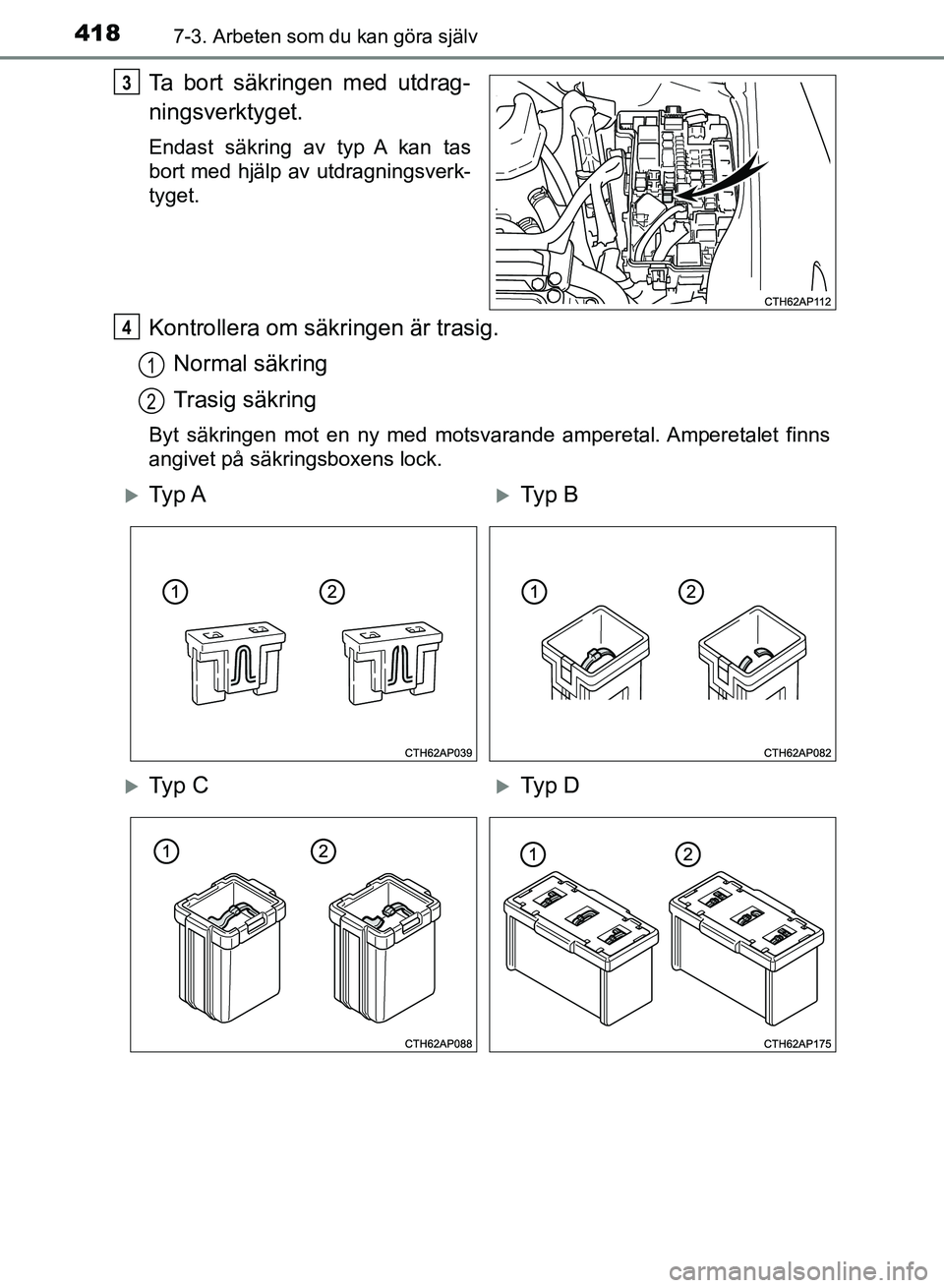

Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
3
4
1
2
Ty p ATy p B
Ty p CTy p D
OM12M59SE_Auris_HV_TS.book Page 418 Wednesday, September 27, 2017 11:03 AM

4197-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

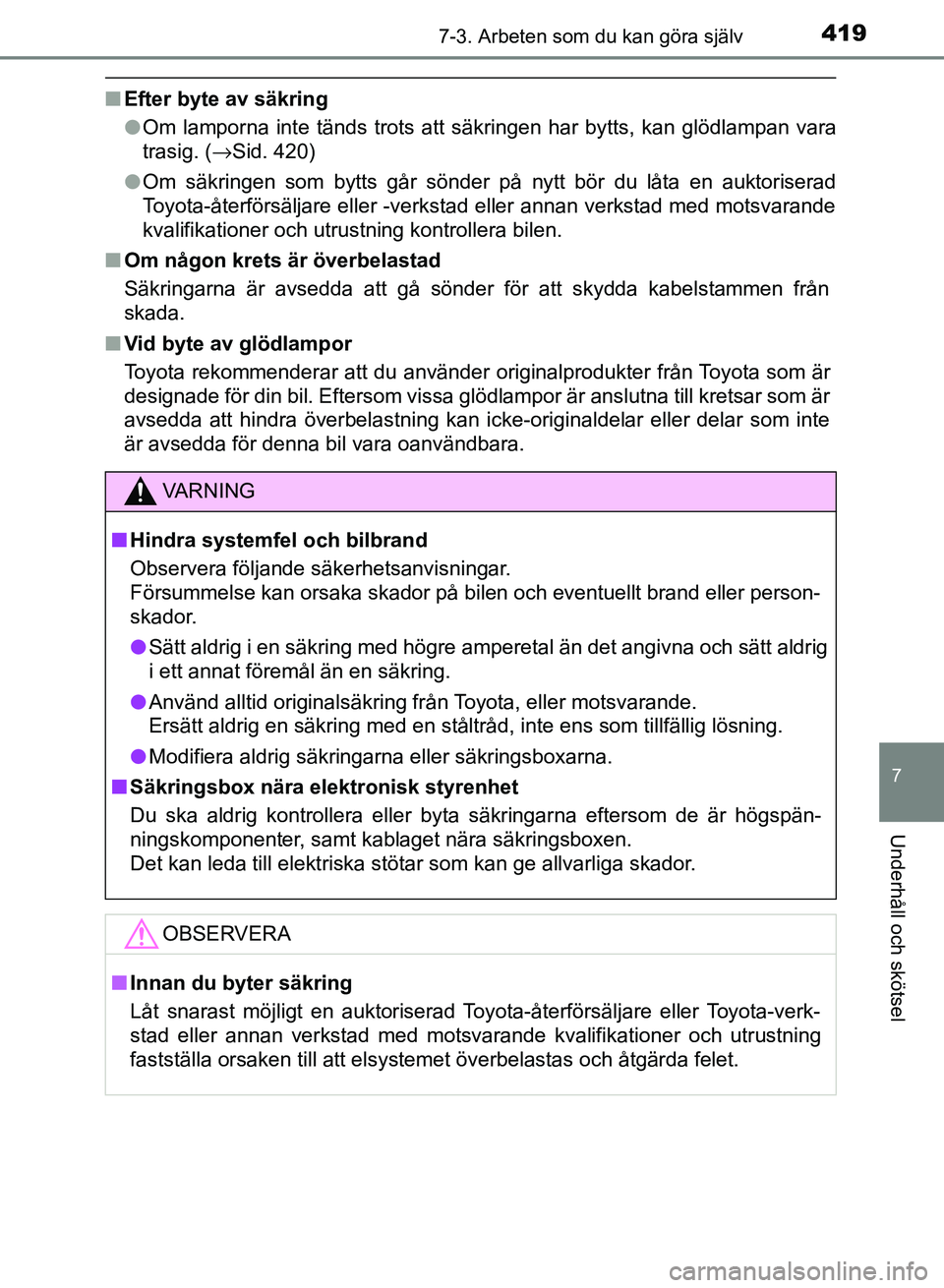

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( →Sid. 420)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära elektronisk styrenhet
Du ska aldrig kontrollera eller byta säkringarna eftersom de är högspän-
ningskomponenter, samt kablaget nära säkringsboxen.
Det kan leda till elektriska stötar som kan ge allvarliga skador.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM12M59SE_Auris_HV_TS.book Page 419 Wednesday, September 27, 2017 11:03 AM

4207-3. Arbeten som du kan göra själv
OM12M59SE

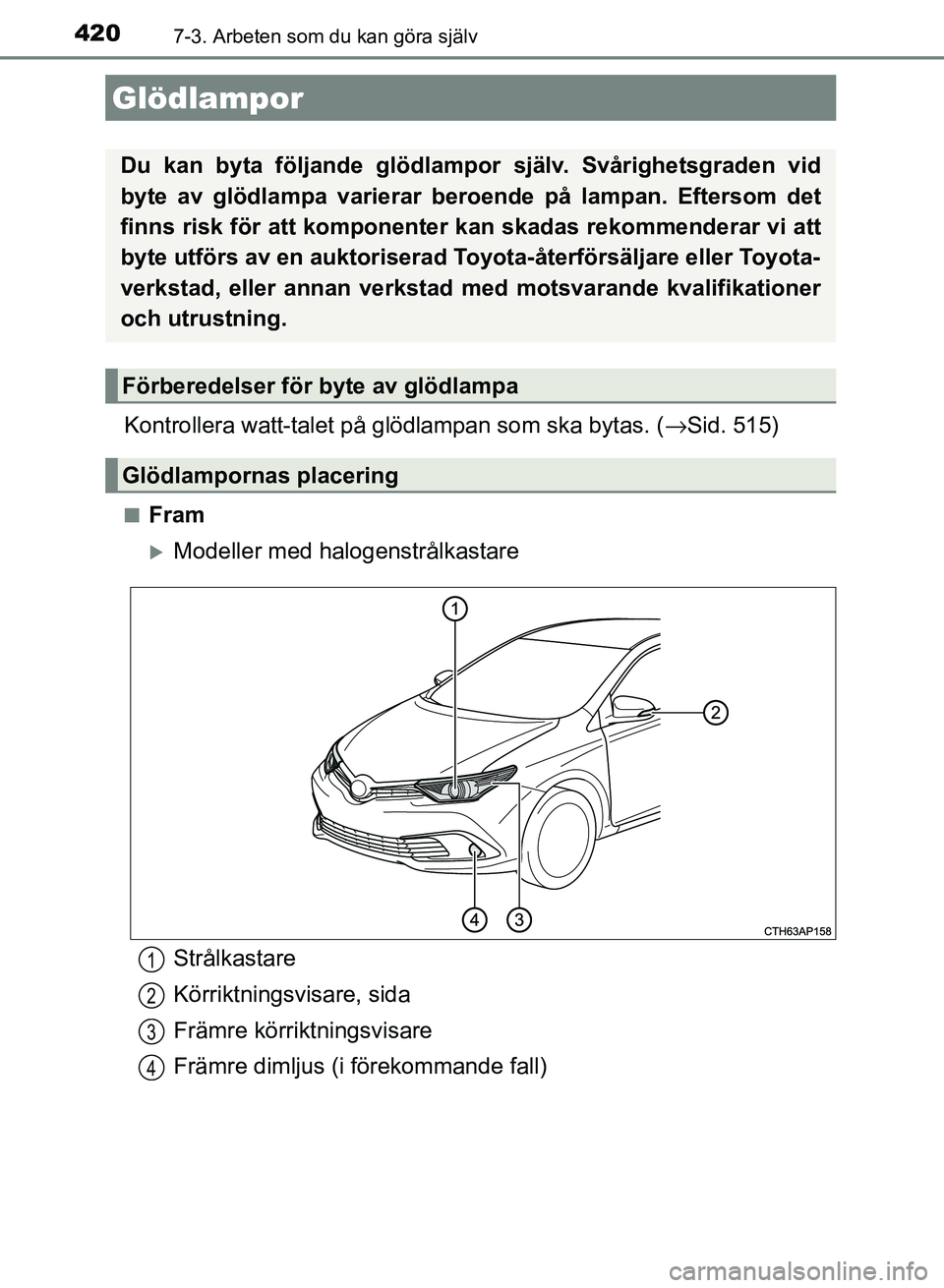

Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 515)
nFram
Modeller med halogenstrålkastare
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
4
