4217-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

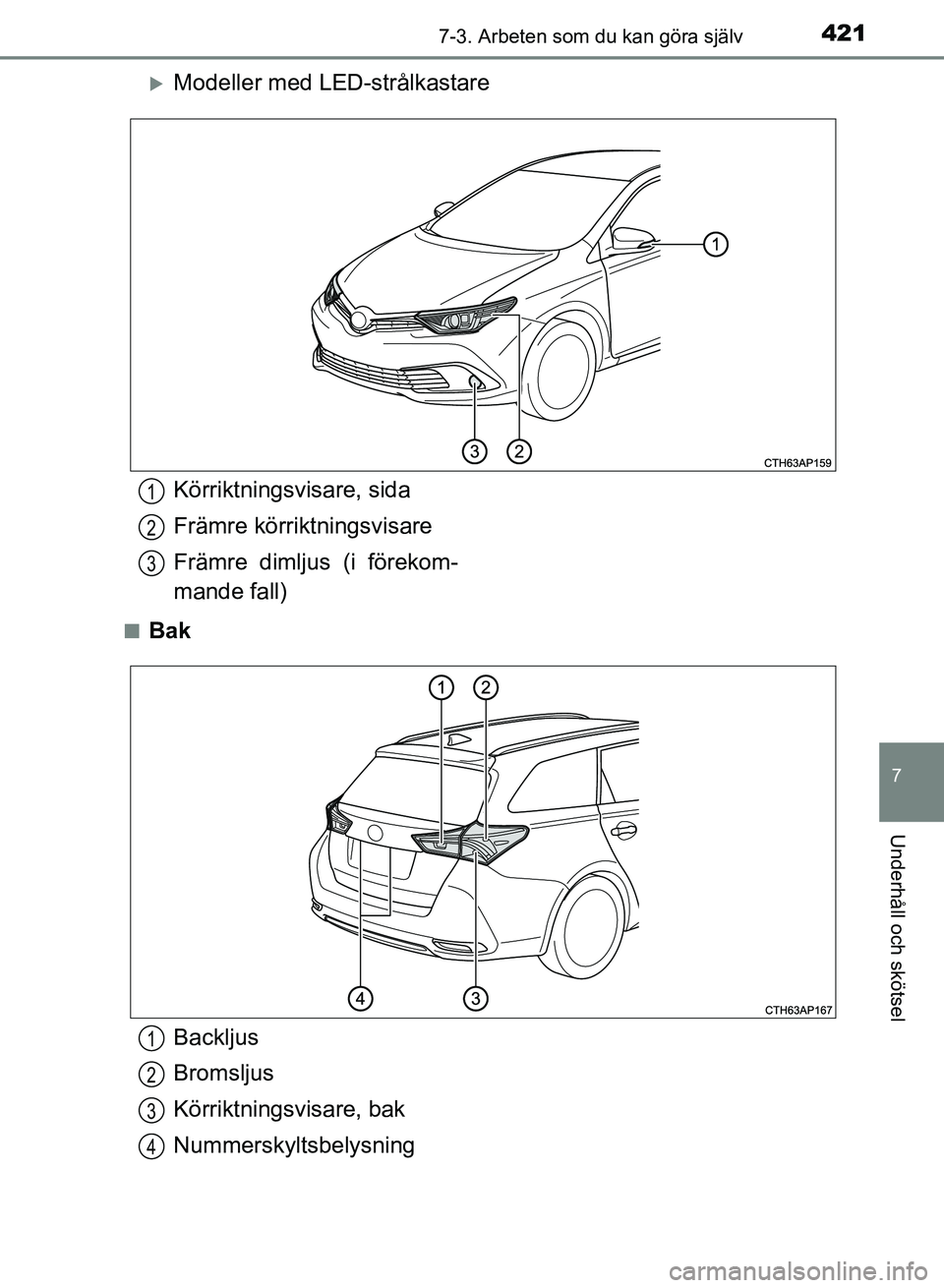

Modeller med LED-strålkastare
nBak
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekom-
mande fall)1
2
3
Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 421 Wednesday, September 27, 2017 11:03 AM

4227-3. Arbeten som du kan göra själv
OM12M59SEn

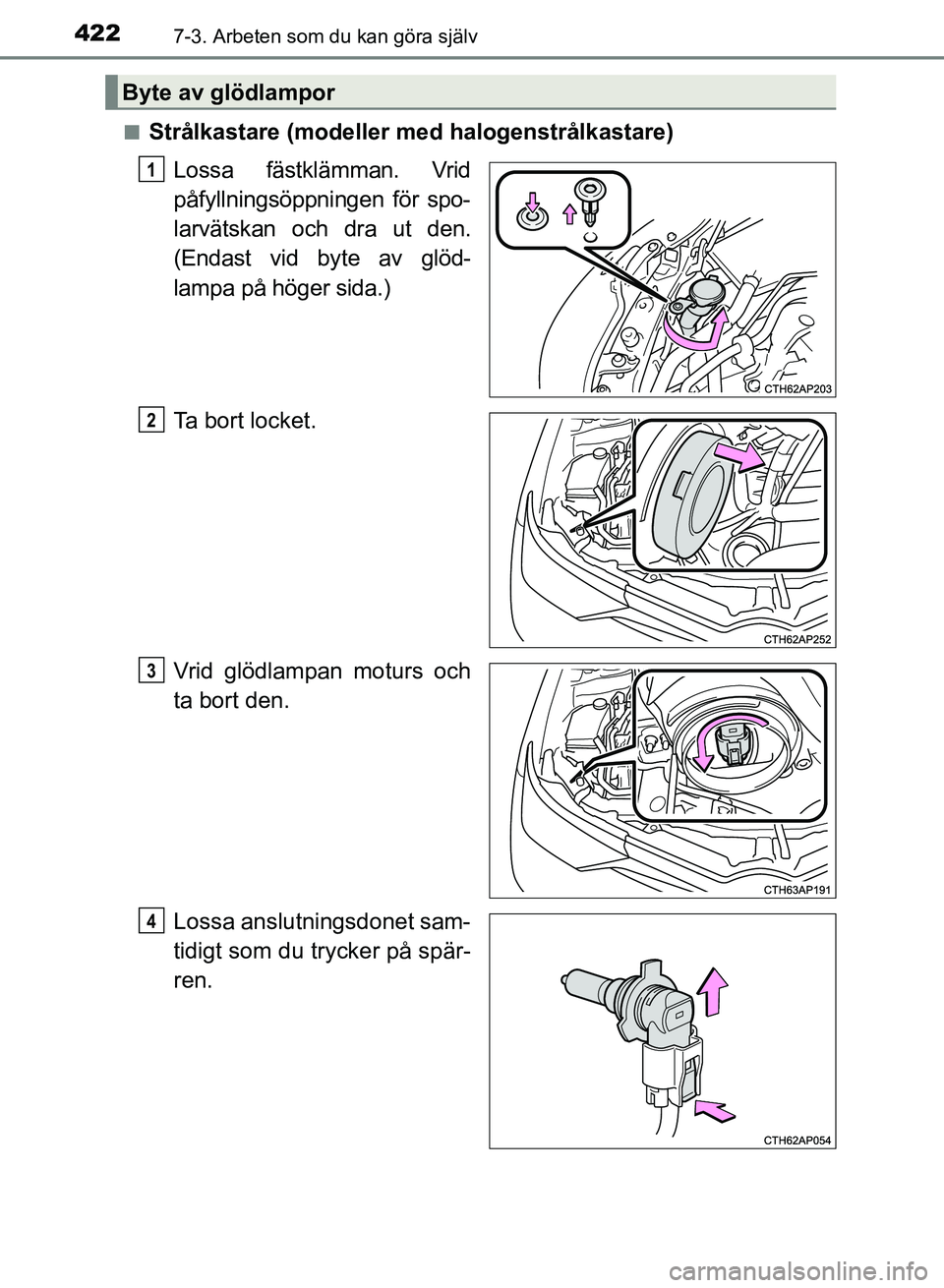

Strålkastare (modeller med halogenstrålkastare)
Lossa fästklämman. Vrid
påfyllningsöppningen för spo-
larvätskan och dra ut den.
(Endast vid byte av glöd-
lampa på höger sida.)
Ta bort locket.
Vrid glödlampan moturs och
ta bort den.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Byte av glödlampor
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 422 Wednesday, September 27, 2017 11:03 AM

4237-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

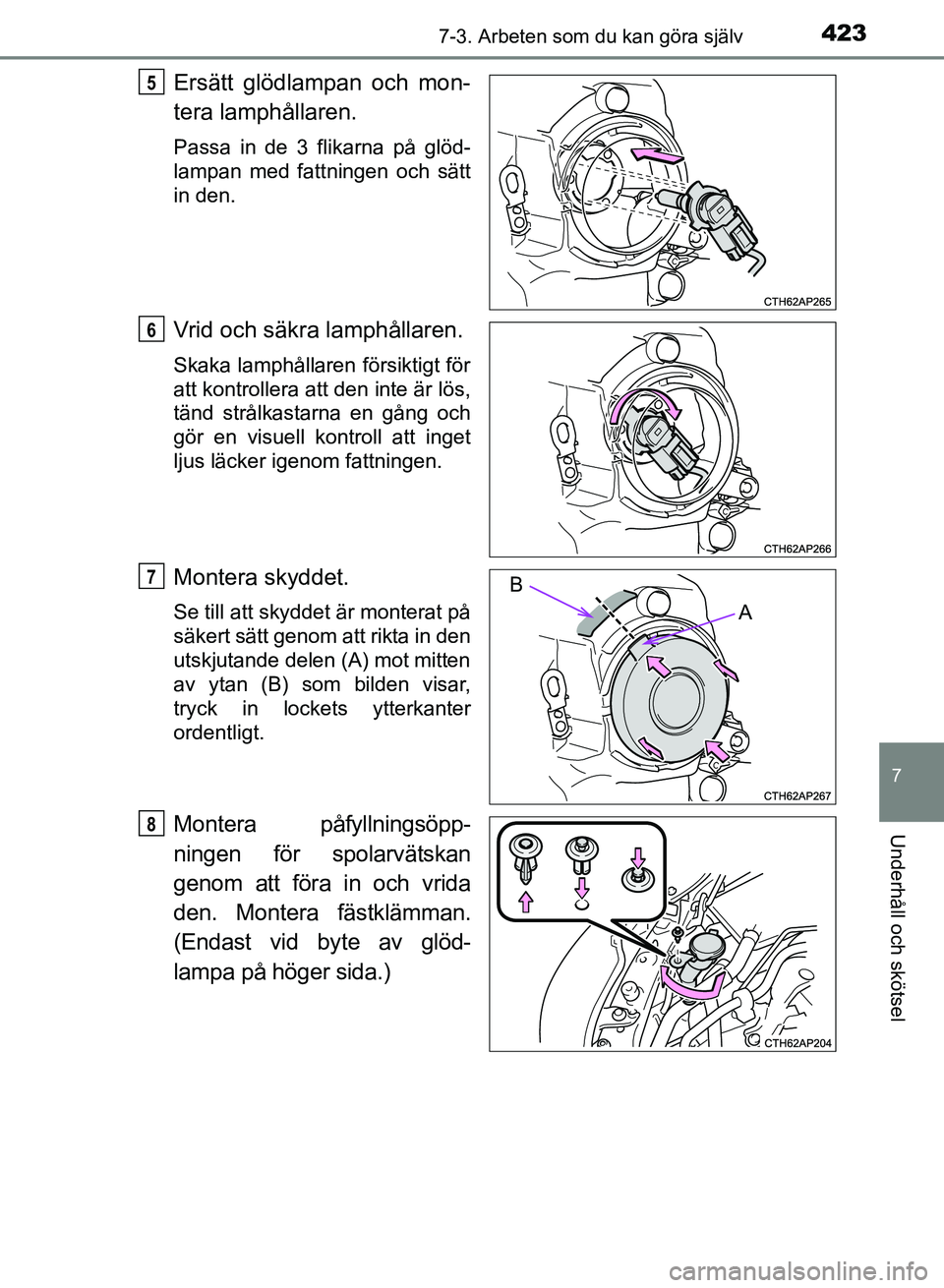

Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöpp-
ningen för spolarvätskan
genom att föra in och vrida
den. Montera fästklämman.
(Endast vid byte av glöd-
lampa på höger sida.)
5
6
A
B7
8
OM12M59SE_Auris_HV_TS.book Page 423 Wednesday, September 27, 2017 11:03 AM

4247-3. Arbeten som du kan göra själv
OM12M59SEn

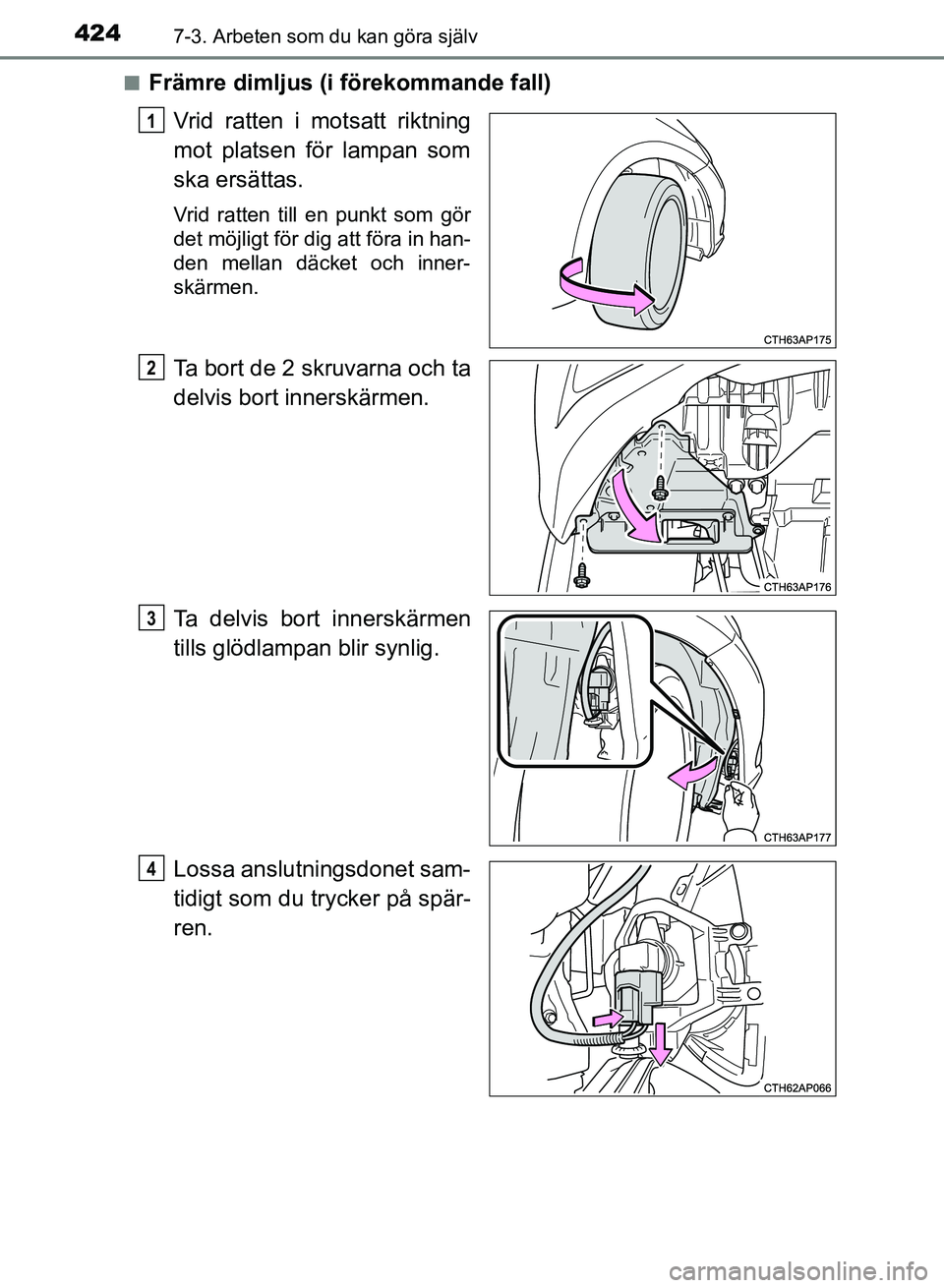

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 424 Wednesday, September 27, 2017 11:03 AM

4257-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

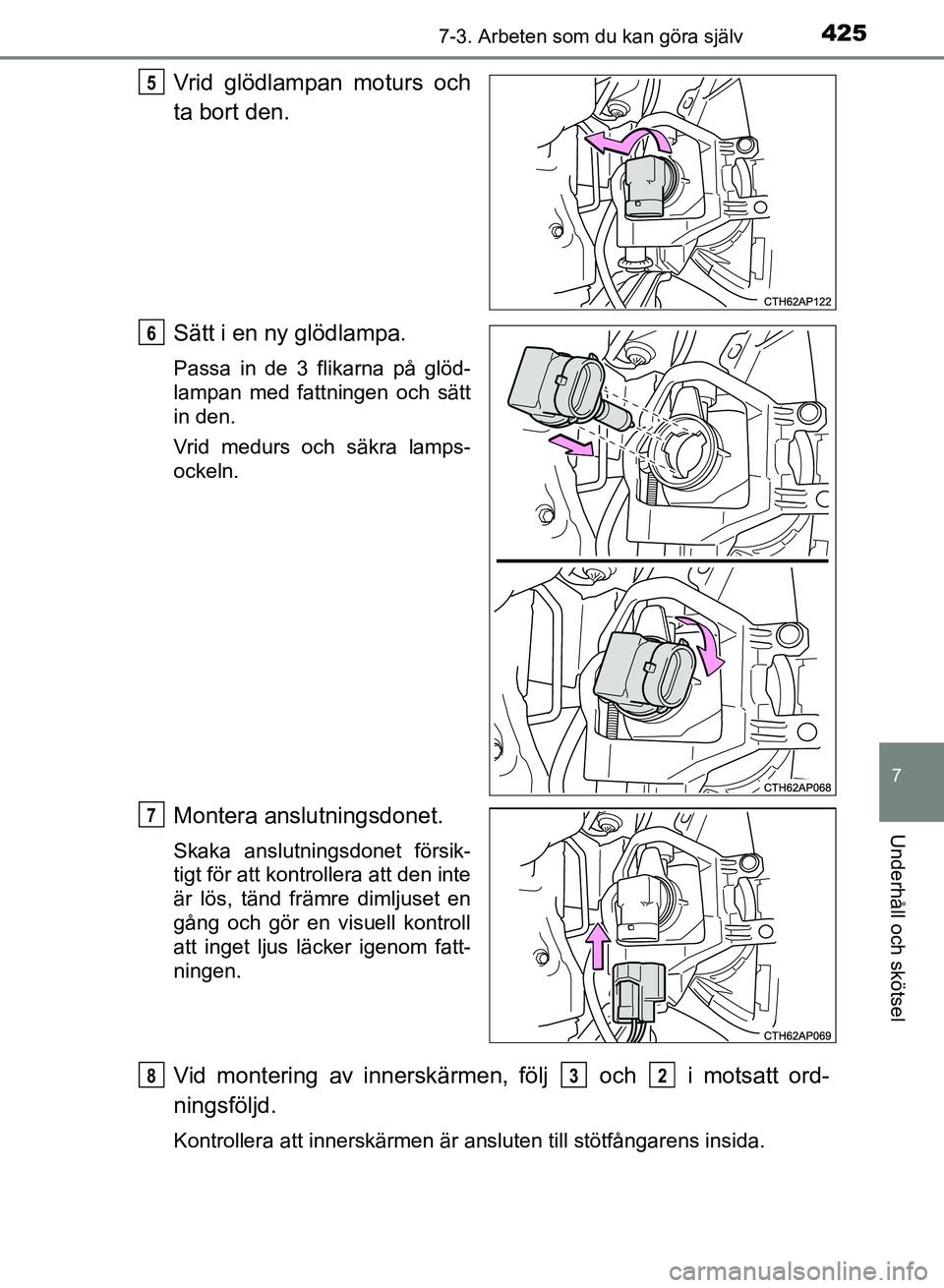

Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamps-
ockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt ord-
ningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12M59SE_Auris_HV_TS.book Page 425 Wednesday, September 27, 2017 11:03 AM

4267-3. Arbeten som du kan göra själv
OM12M59SEn

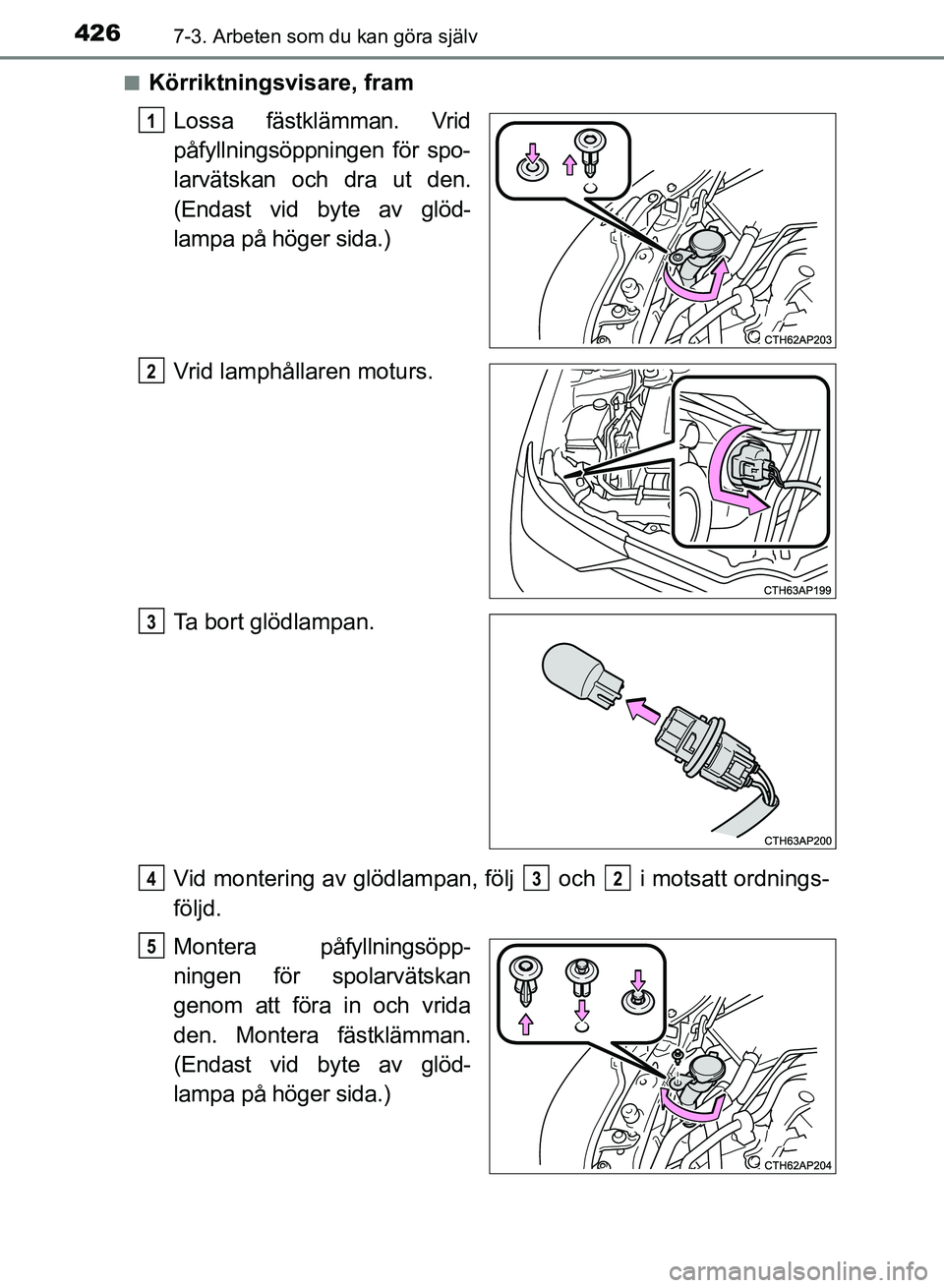

Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för spo-
larvätskan och dra ut den.
(Endast vid byte av glöd-
lampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöpp-
ningen för spolarvätskan
genom att föra in och vrida
den. Montera fästklämman.
(Endast vid byte av glöd-
lampa på höger sida.)
1
2
3
432
5
OM12M59SE_Auris_HV_TS.book Page 426 Wednesday, September 27, 2017 11:03 AM

4277-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
nKörriktningsvisare, sidaTa bort skyddet
Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Tryck på de 2 klämmorna
och ta bort glödlampan till
sidoblinkers från kåpan.
Ta bort uttaget från kåpan till
sidoblinkers.
Ta bort glödlampan.
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 427 Wednesday, September 27, 2017 11:03 AM

4287-3. Arbeten som du kan göra själv
OM12M59SE

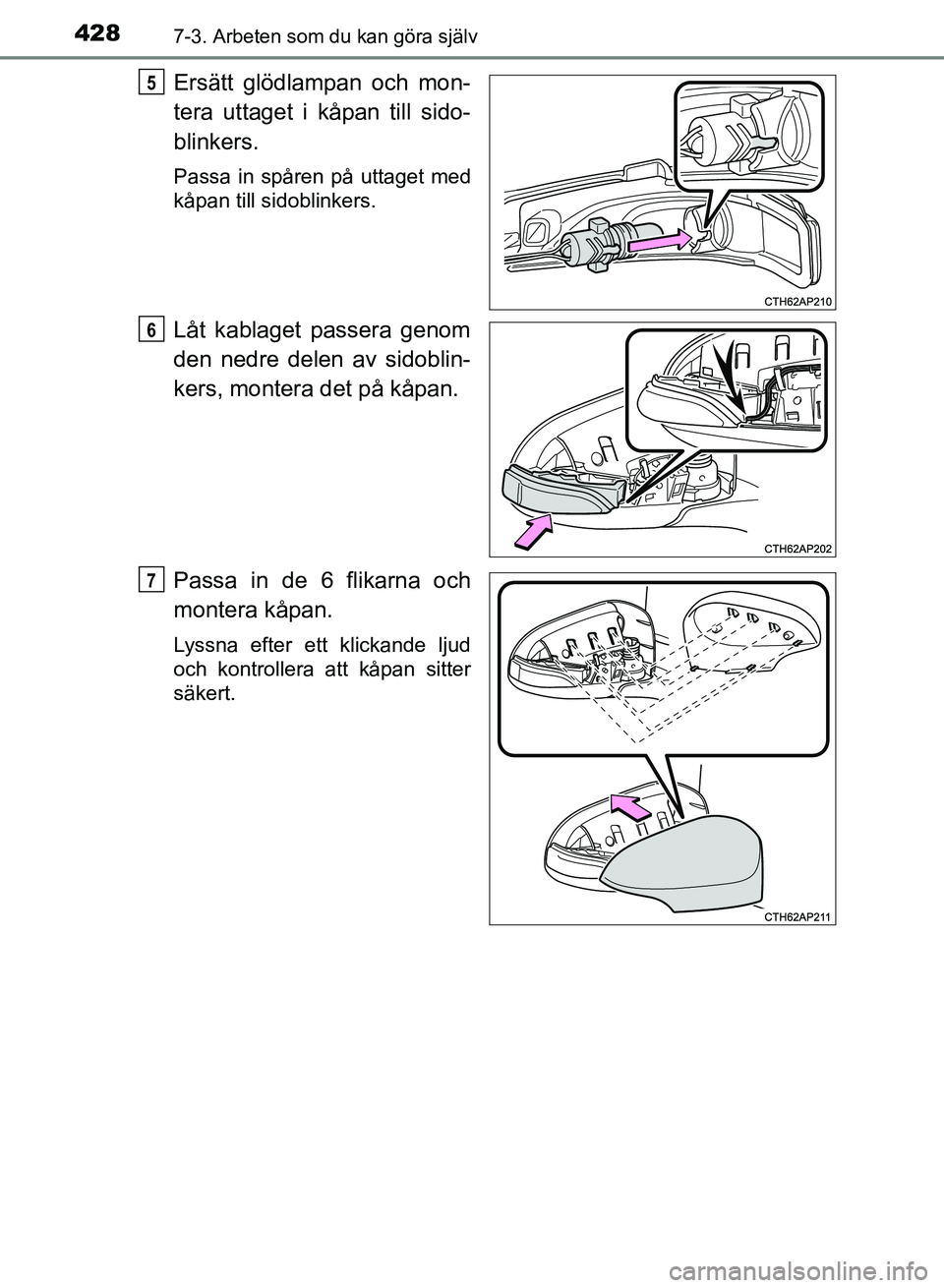

Ersätt glödlampan och mon-
tera uttaget i kåpan till sido-
blinkers.
Passa in spåren på uttaget med
kåpan till sidoblinkers.
Låt kablaget passera genom
den nedre delen av sidoblin-
kers, montera det på kåpan.
Passa in de 6 flikarna och
montera kåpan.
Lyssna efter ett klickande ljud
och kontrollera att kåpan sitter
säkert.
5
6
7
OM12M59SE_Auris_HV_TS.book Page 428 Wednesday, September 27, 2017 11:03 AM

4297-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

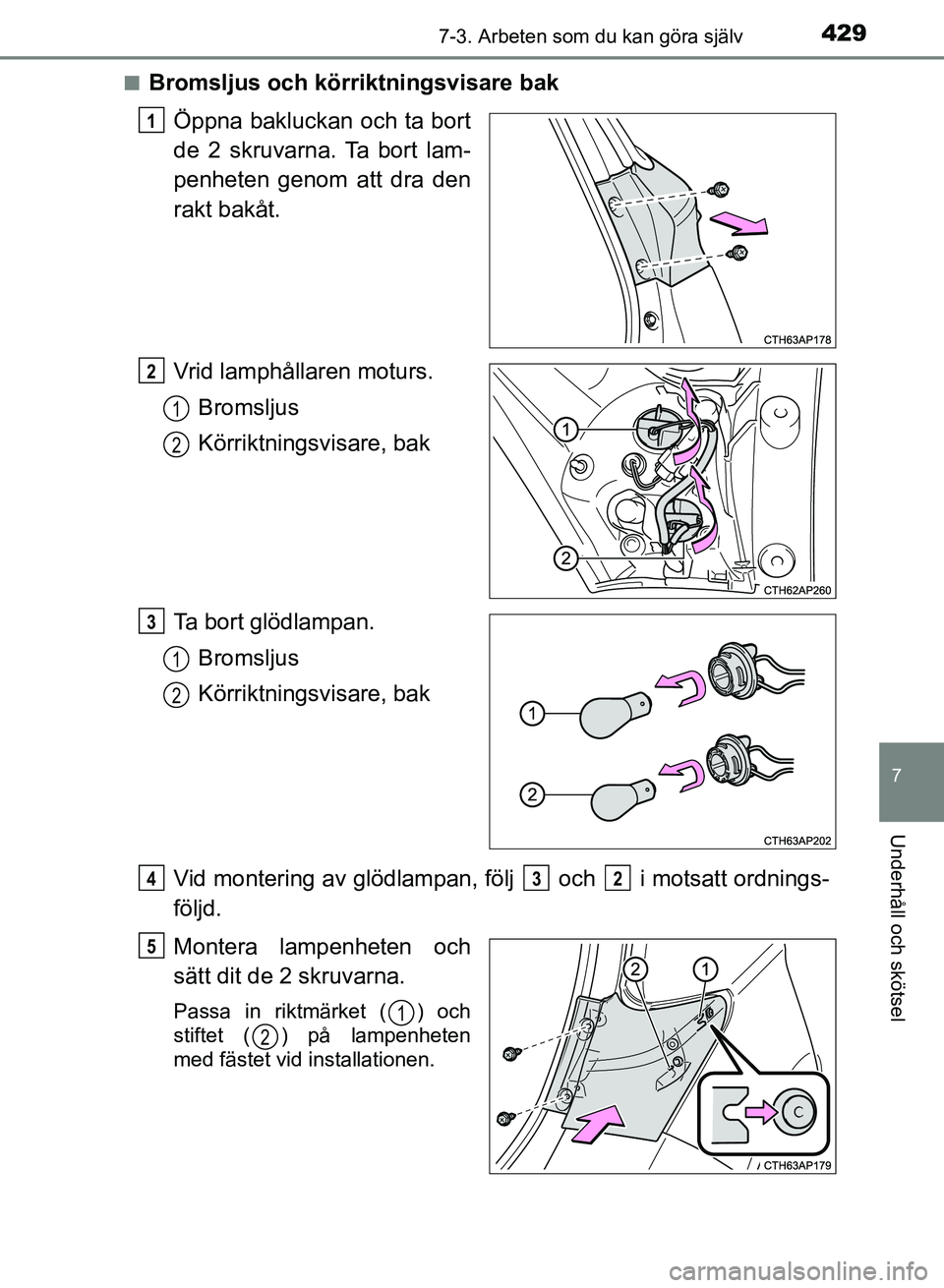

nBromsljus och körriktningsvisare bakÖppna bakluckan och ta bort
de 2 skruvarna. Ta bort lam-
penheten genom att dra den
rakt bakåt.
Vrid lamphållaren moturs.Bromsljus
Körriktningsvisare, bak
Ta bort glödlampan. Bromsljus
Körriktningsvisare, bak
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera lampenheten och
sätt dit de 2 skruvarna.
Passa in riktmärket ( ) och
stiftet ( ) på lampenheten
med fästet vid installationen.
1
2
1
2
3
1
2
432
5
1
2
OM12M59SE_Auris_HV_TS.book Page 429 Wednesday, September 27, 2017 11:03 AM

4307-3. Arbeten som du kan göra själv
OM12M59SEn

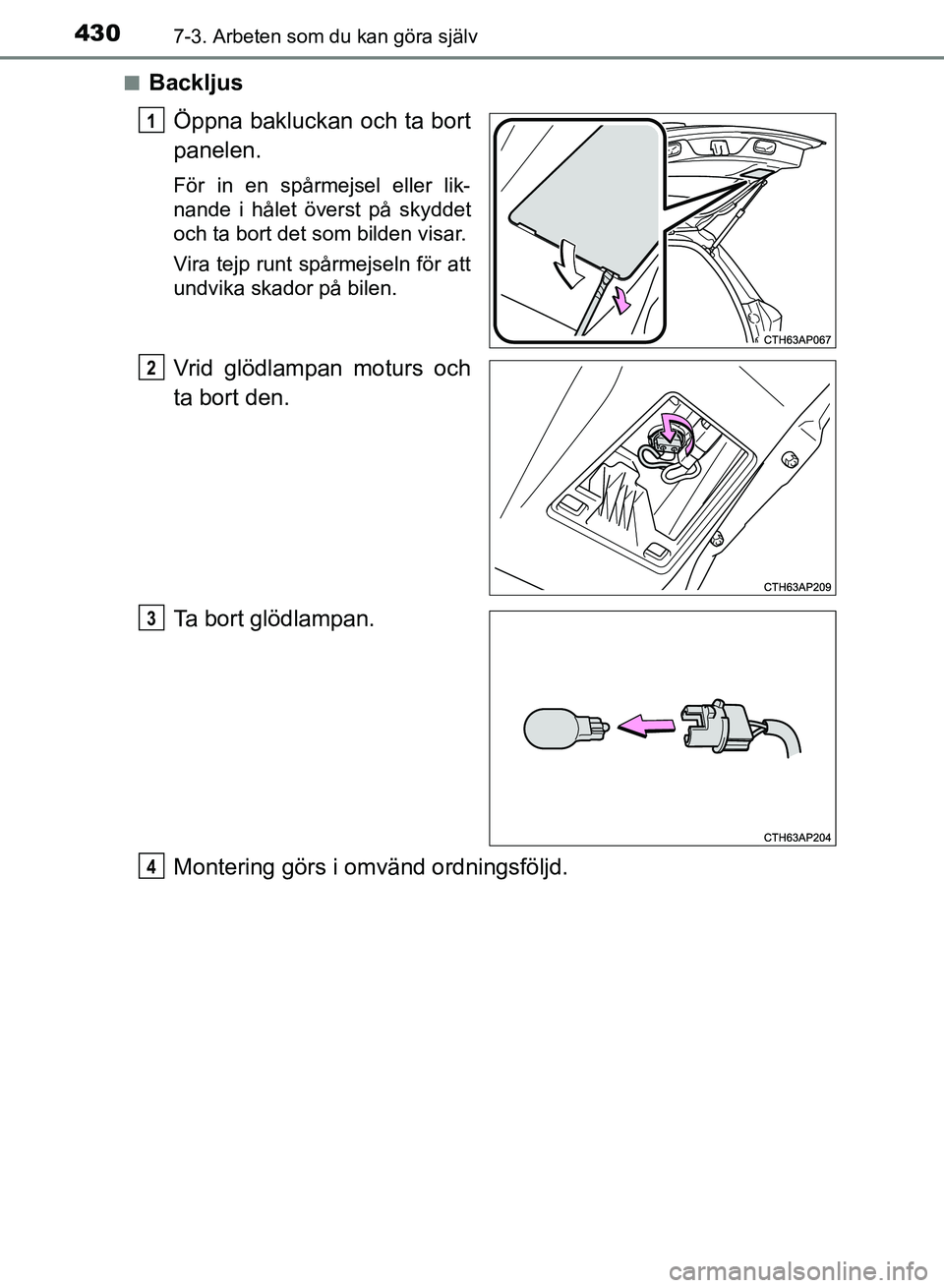

Backljus
