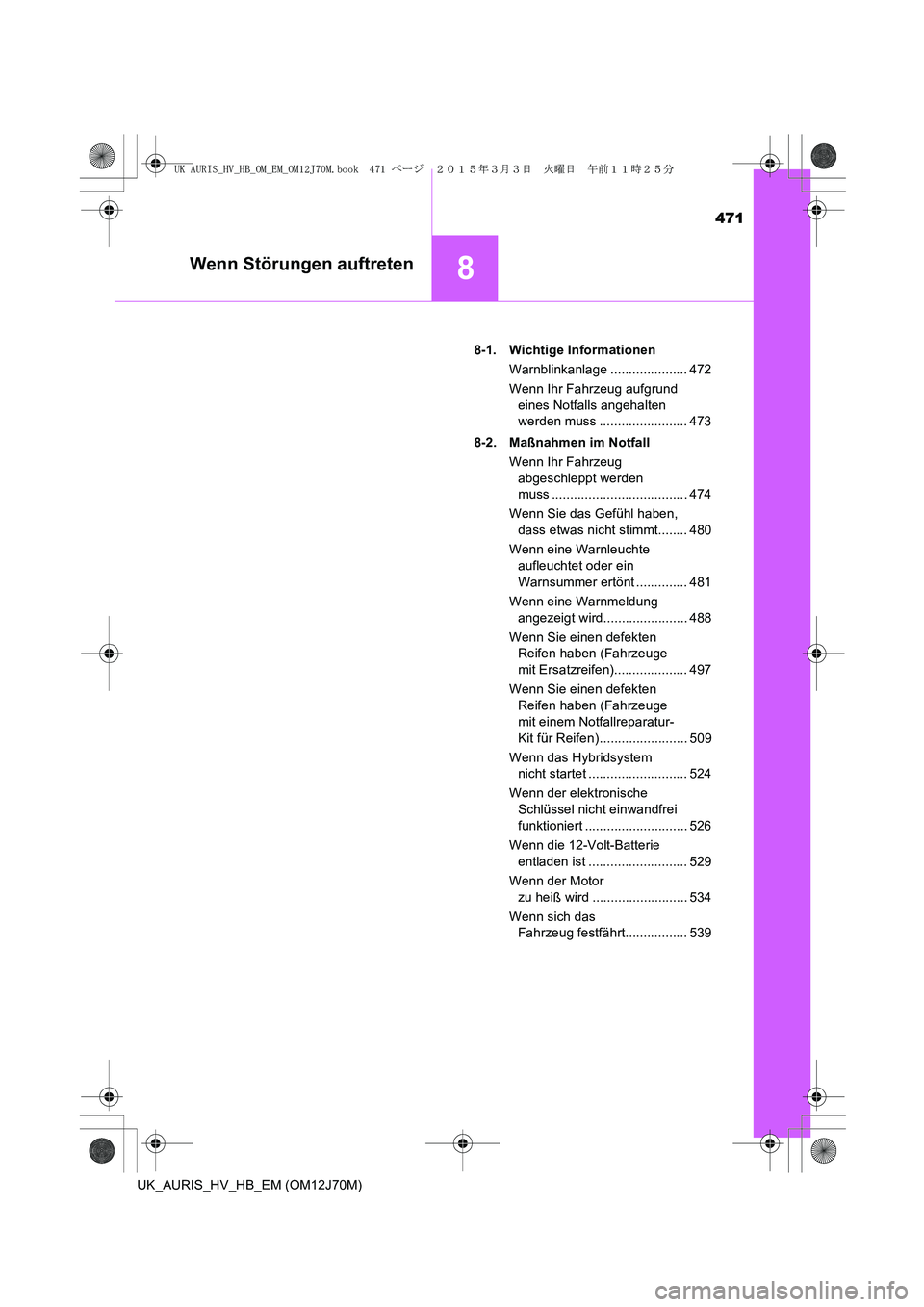

TOYOTA AURIS HYBRID 2015 Betriebsanleitungen (in German)

471
8Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)8-1. Wichtige Informationen
Warnblinkanlage ..................... 472
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss ........................ 473
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 474
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 480
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 481
Wenn eine Warnmeldung
angezeigt wird....................... 488
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Ersatzreifen).................... 497
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit einem Notfallreparatur-
Kit für Reifen)........................ 509
Wenn das Hybridsystem
nicht startet ........................... 524
Wenn der elektronische
Schlüssel nicht einwandfrei
funktioniert ............................ 526
Wenn die 12-Volt-Batterie
entladen ist ........................... 529
Wenn der Motor
zu heiß wird .......................... 534
Wenn sich das
Fahrzeug festfährt................. 539
UK AURIS_HV_HB_OM_EM_OM12J70M.book 471 ページ ２０１５年３月３日　火曜日　午前１１時２５分

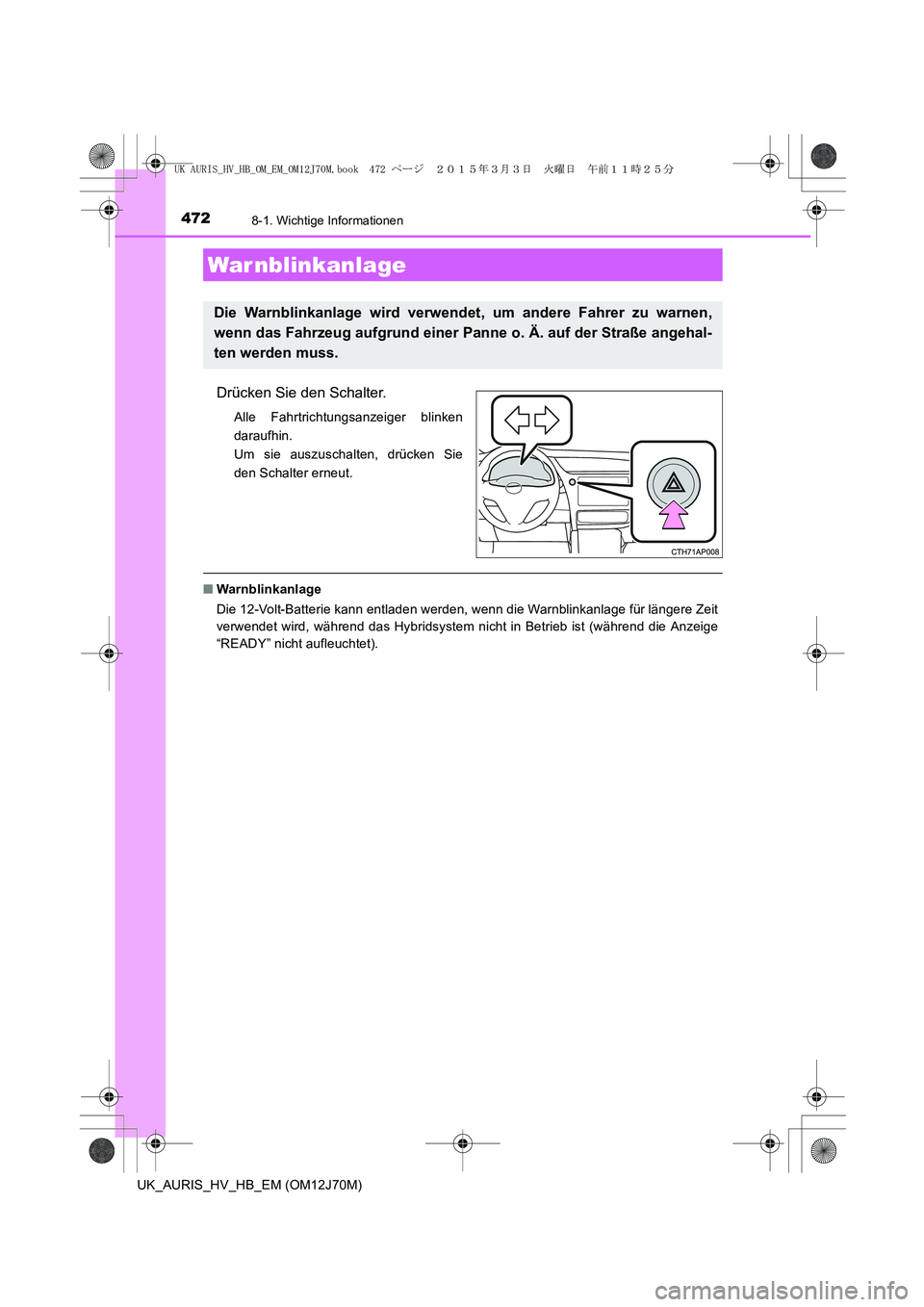

472
UK_AURIS_HV_HB_EM (OM12J70M)
8-1. Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken
daraufhin.
Um sie auszuschalten, drücken Sie
den Schalter erneut.
■Warnblinkanlage
Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere Zeit
verwendet wird, während das Hybridsystem nicht in Betrieb ist (während die Anzeige
“READY” nicht aufleuchtet).
War nblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehal-
ten werden muss.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 472 ページ ２０１５年３月３日　火曜日　午前１１時２５分

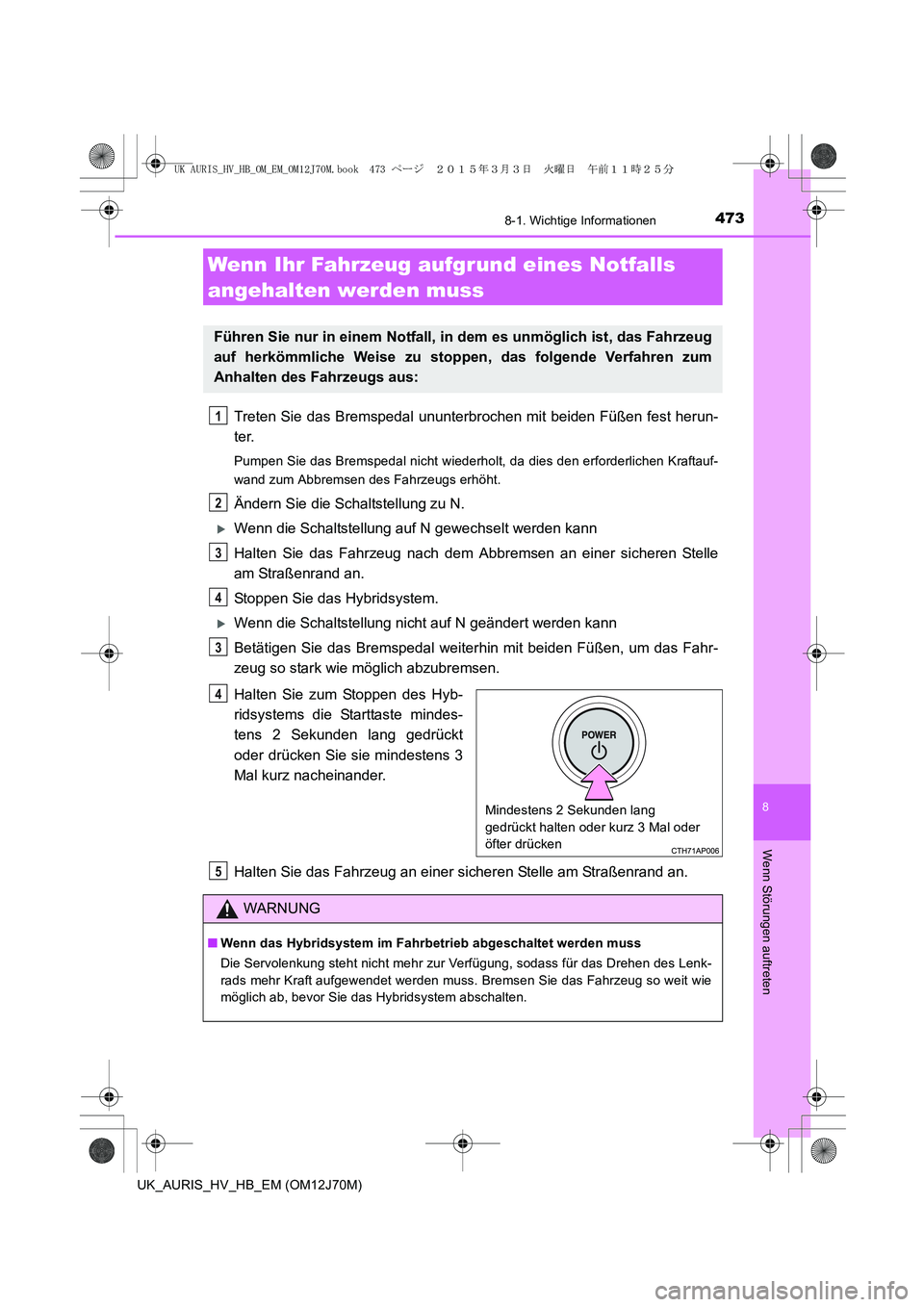

4738-1. Wichtige Informationen
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Treten Sie das Bremspedal ununterbrochen mit beiden Füßen fest herun-
ter.
Pumpen Sie das Bremspedal nicht wiederholt, da dies den erforderlichen Kraftauf-
wand zum Abbremsen des Fahrzeugs erhöht.
Ändern Sie die Schaltstellung zu N.
XWenn die Schaltstellung auf N gewechselt werden kann
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
XWenn die Schaltstellung nicht auf N geändert werden kann
Betätigen Sie das Bremspedal weiterhin mit beiden Füßen, um das Fahr-
zeug so stark wie möglich abzubremsen.
Halten Sie zum Stoppen des Hyb-
ridsystems die Starttaste mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie sie mindestens 3
Mal kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Straßenrand an.
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Führen Sie nur in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
1
2
3
4
3
Mindestens 2 Sekunden lang
gedrückt halten oder kurz 3 Mal oder
öfter drücken
4
WARNUNG
■Wenn das Hybridsystem im Fahrbetrieb abgeschaltet werden muss
Die Servolenkung steht nicht mehr zur Verfügung, sodass für das Drehen des Lenk-
rads mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit wie
möglich ab, bevor Sie das Hybridsystem abschalten.
5
UK AURIS_HV_HB_OM_EM_OM12J70M.book 473 ページ ２０１５年３月３日　火曜日　午前１１時２５分

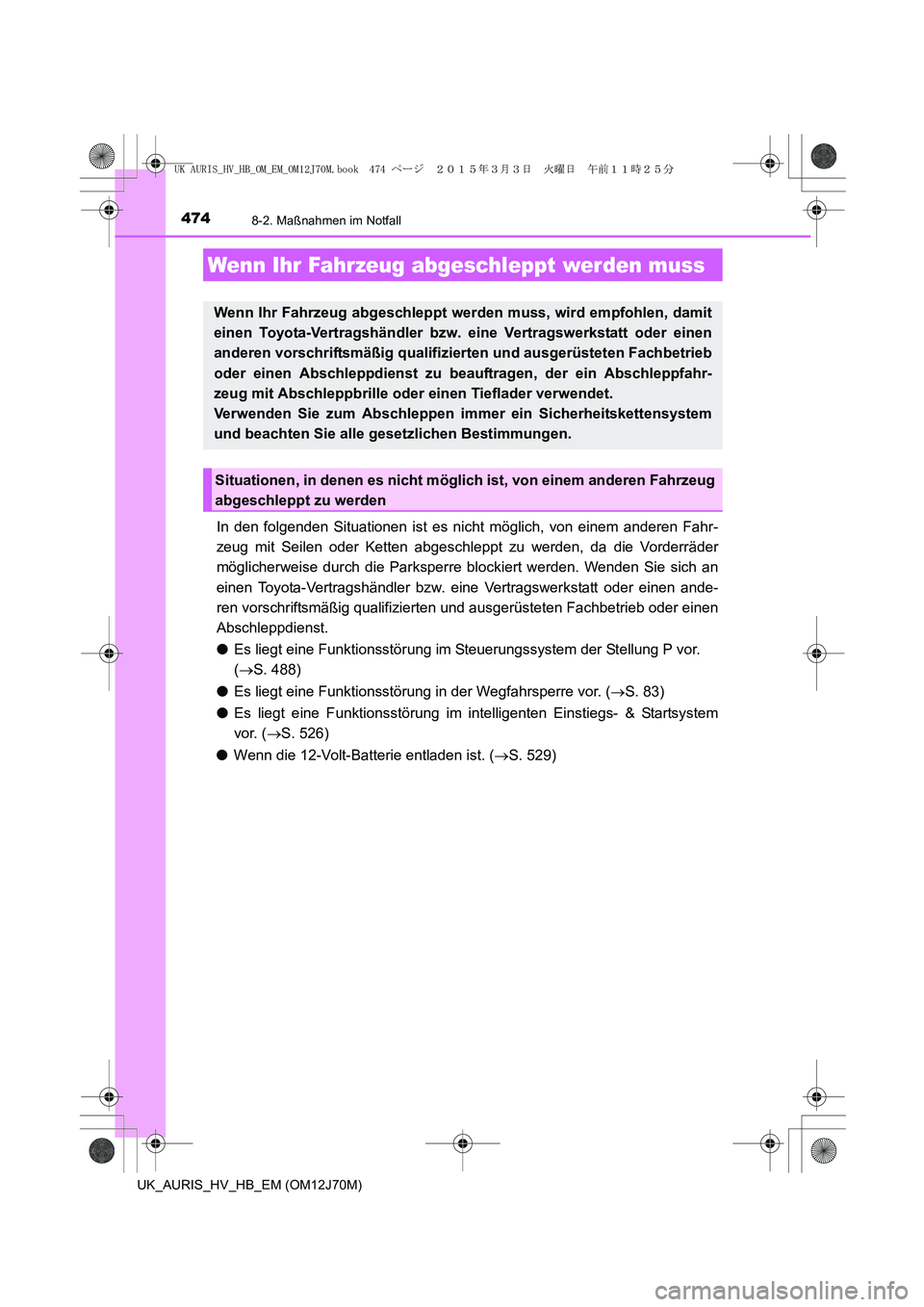

474
UK_AURIS_HV_HB_EM (OM12J70M)
8-2. Maßnahmen im Notfall
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahr-
zeug mit Seilen oder Ketten abgeschleppt zu werden, da die Vorderräder
möglicherweise durch die Parksperre blockiert werden. Wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einen
Abschleppdienst.
●Es liegt eine Funktionsstörung im Steuerungssystem der Stellung P vor.
(→S. 488)
●Es liegt eine Funktionsstörung in der Wegfahrsperre vor. (→S. 83)
●Es liegt eine Funktionsstörung im intelligenten Einstiegs- & Startsystem
vor. (→S. 526)
●Wenn die 12-Volt-Batterie entladen ist. (→S. 529)
Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
oder einen Abschleppdienst zu beauftragen, der ein Abschleppfahr-
zeug mit Abschleppbrille oder einen Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen es nicht möglich ist, von einem anderen Fahrzeug
abgeschleppt zu werden
UK AURIS_HV_HB_OM_EM_OM12J70M.book 474 ページ ２０１５年３月３日　火曜日　午前１１時２５分

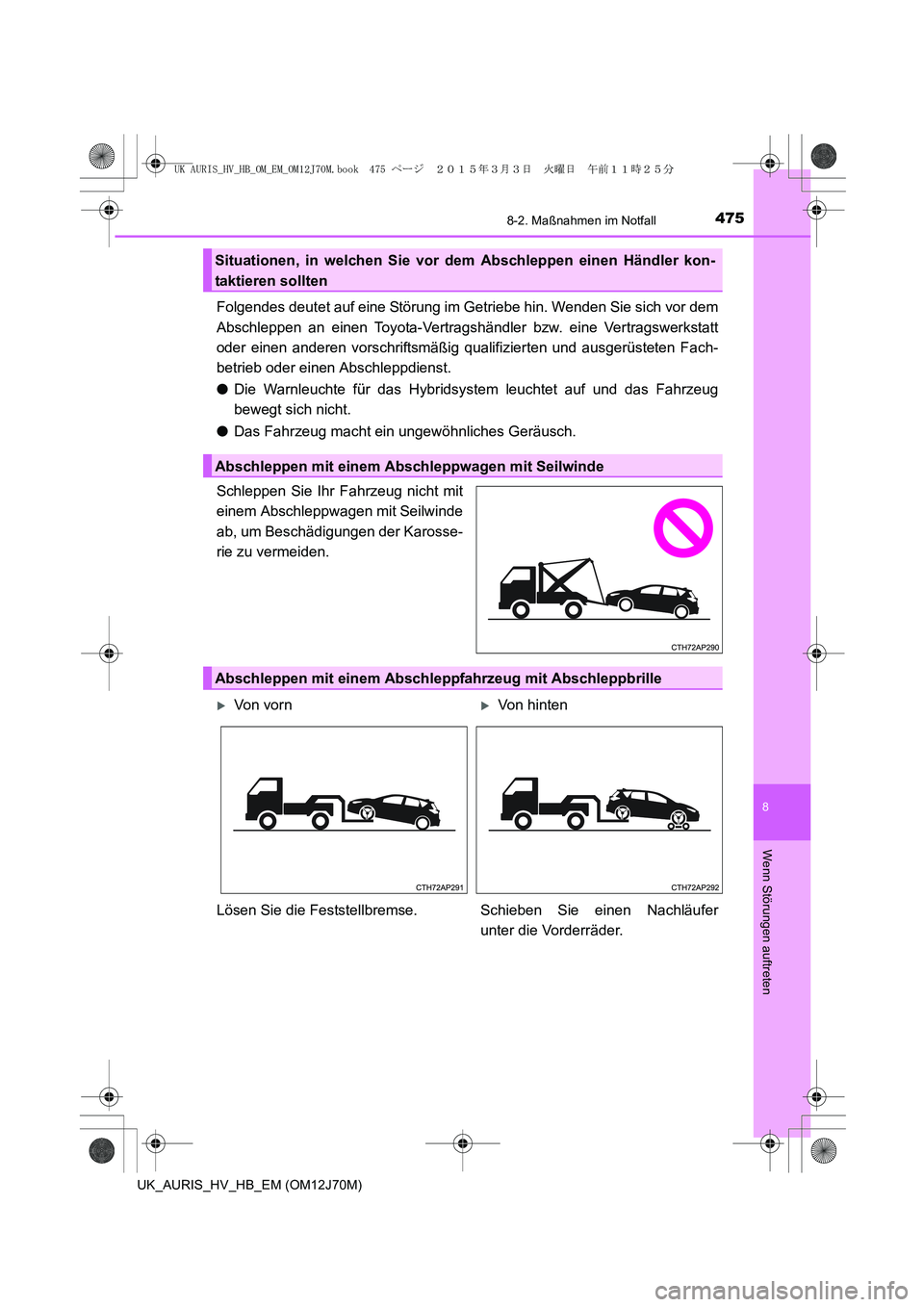

4758-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Folgendes deutet auf eine Störung im Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb oder einen Abschleppdienst.
●Die Warnleuchte für das Hybridsystem leuchtet auf und das Fahrzeug
bewegt sich nicht.
●Das Fahrzeug macht ein ungewöhnliches Geräusch.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Beschädigungen der Karosse-
rie zu vermeiden.
Situationen, in welchen Sie vor dem Abschleppen einen Händler kon-
taktieren sollten
Abschleppen mit einem Abschleppwagen mit Seilwinde
Abschleppen mit einem Abschleppfahrzeug mit Abschleppbrille
XVon vornXVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 475 ページ ２０１５年３月３日　火曜日　午前１１時２５分

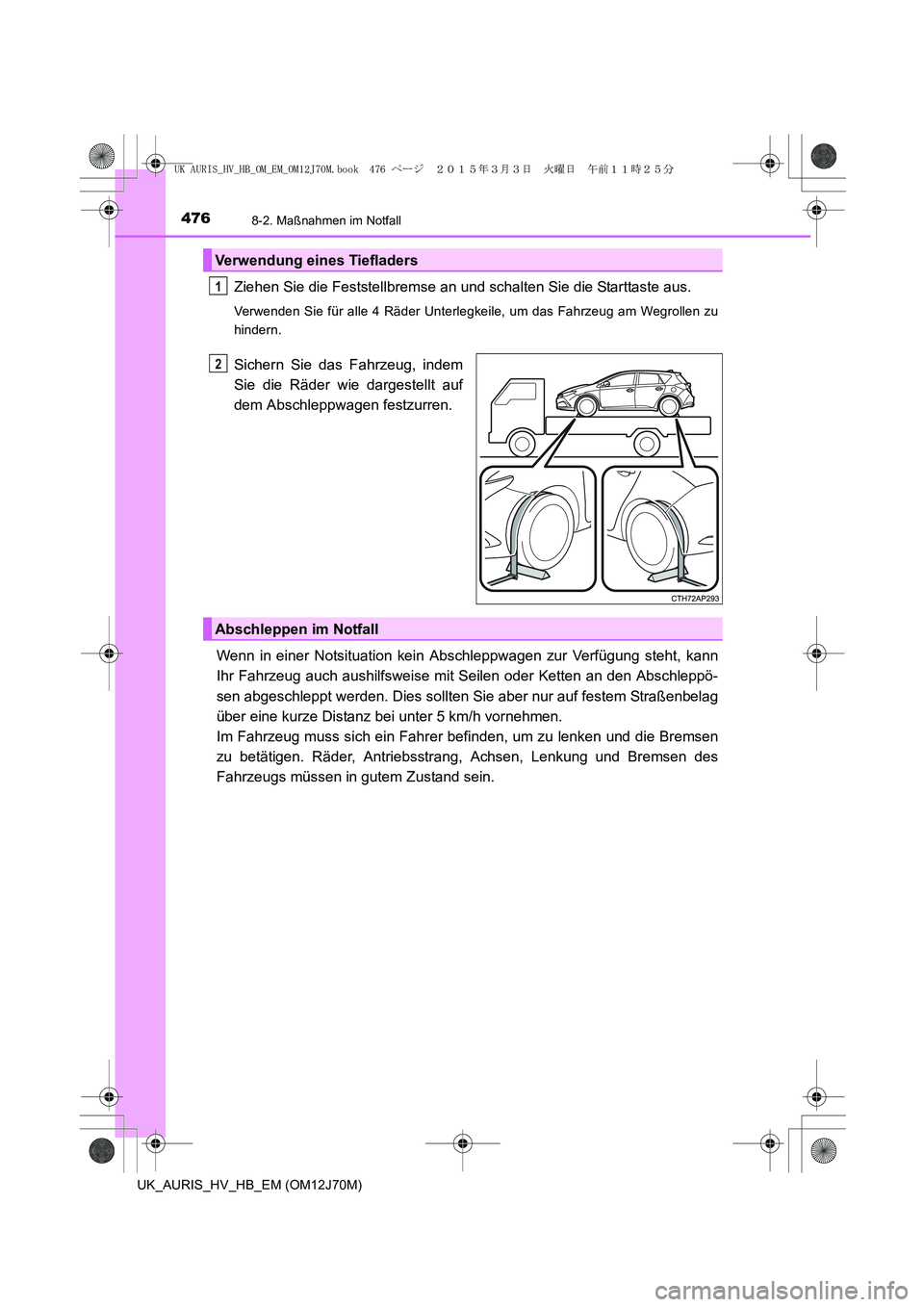

4768-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
Ziehen Sie die Feststellbremse an und schalten Sie die Starttaste aus.
Verwenden Sie für alle 4 Räder Unterlegkeile, um das Fahrzeug am Wegrollen zu
hindern.
Sichern Sie das Fahrzeug, indem
Sie die Räder wie dargestellt auf
dem Abschleppwagen festzurren.
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch aushilfsweise mit Seilen oder Ketten an den Abschleppö-
sen abgeschleppt werden. Dies sollten Sie aber nur auf festem Straßenbelag
über eine kurze Distanz bei unter 5 km/h vornehmen.
Im Fahrzeug muss sich ein Fahrer befinden, um zu lenken und die Bremsen
zu betätigen. Räder, Antriebsstrang, Achsen, Lenkung und Bremsen des
Fahrzeugs müssen in gutem Zustand sein.
Verwendung eines Tiefladers
1
2
Abschleppen im Notfall
UK AURIS_HV_HB_OM_EM_OM12J70M.book 476 ページ ２０１５年３月３日　火曜日　午前１１時２５分

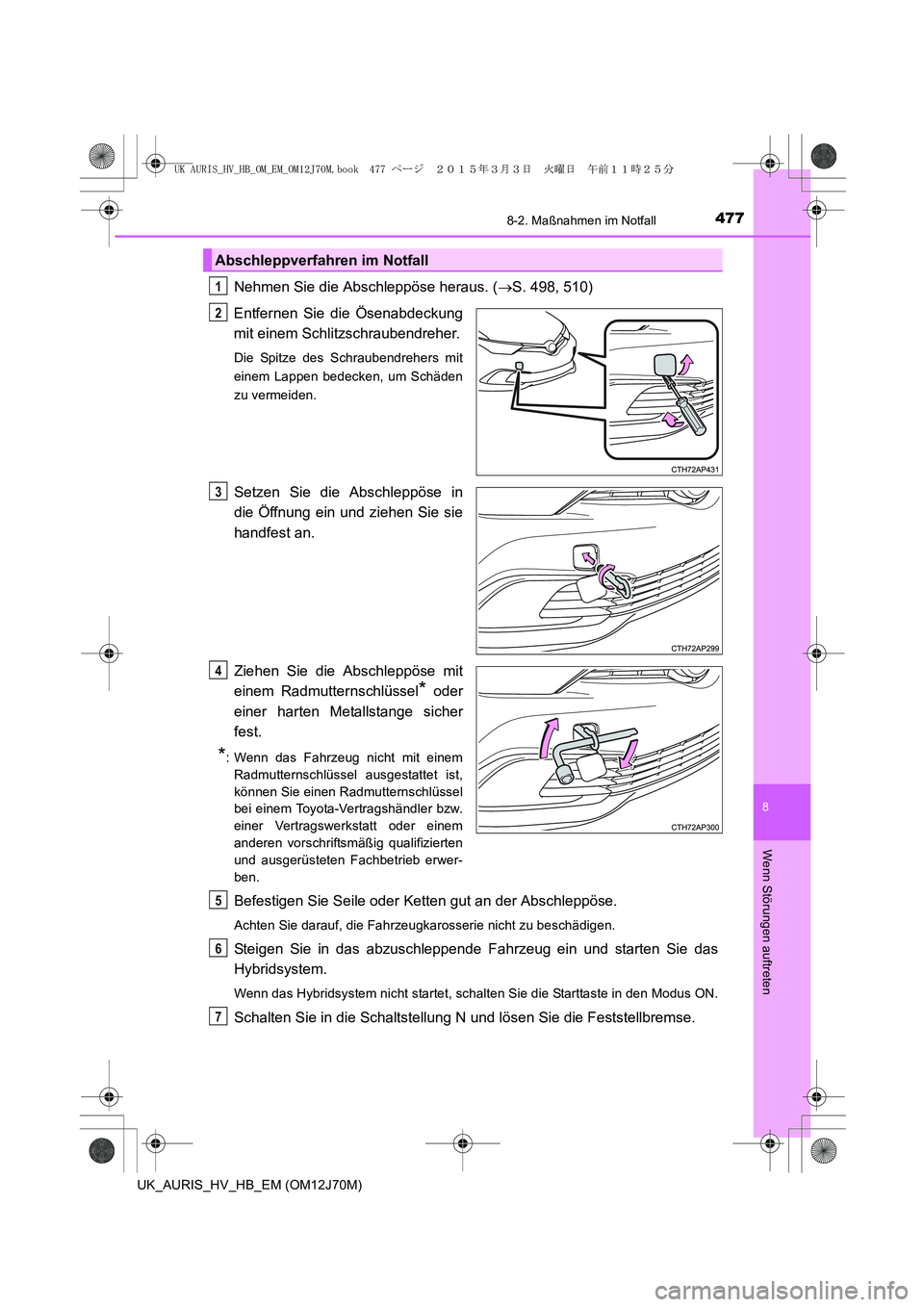

4778-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Nehmen Sie die Abschleppöse heraus. (→S. 498, 510)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um Schäden
zu vermeiden.
Setzen Sie die Abschleppöse in
die Öffnung ein und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel
* oder
einer harten Metallstange sicher
fest.
*: Wenn das Fahrzeug nicht mit einem
Radmutternschlüssel ausgestattet ist,
können Sie einen Radmutternschlüssel
bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb erwer-
ben.
Befestigen Sie Seile oder Ketten gut an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie die Starttaste in den Modus ON.
Schalten Sie in die Schaltstellung N und lösen Sie die Feststellbremse.
Abschleppverfahren im Notfall
1
2
3
4
5
6
7
UK AURIS_HV_HB_OM_EM_OM12J70M.book 477 ページ ２０１５年３月３日　火曜日　午前１１時２５分

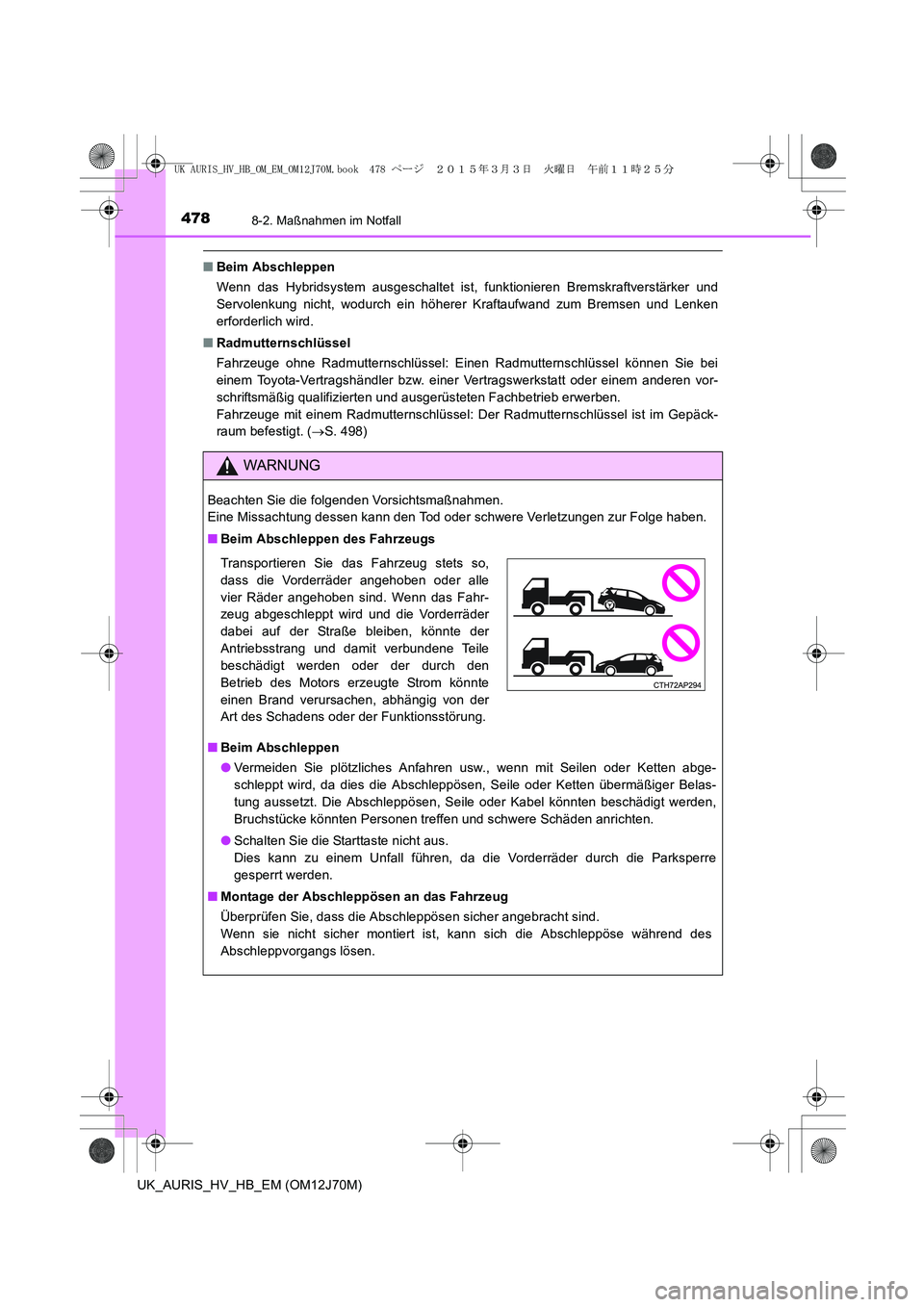

4788-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, funktionieren Bremskraftverstärker und
Servolenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken
erforderlich wird.
■Radmutternschlüssel
Fahrzeuge ohne Radmutternschlüssel: Einen Radmutternschlüssel können Sie bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum befestigt. (→S. 498)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppösen, Seile oder Ketten übermäßiger Belas-
tung aussetzt. Die Abschleppösen, Seile oder Kabel könnten beschädigt werden,
Bruchstücke könnten Personen treffen und schwere Schäden anrichten.
●Schalten Sie die Starttaste nicht aus.
Dies kann zu einem Unfall führen, da die Vorderräder durch die Parksperre
gesperrt werden.
■Montage der Abschleppösen an das Fahrzeug
Überprüfen Sie, dass die Abschleppösen sicher angebracht sind.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug stets so,
dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahr-
zeug abgeschleppt wird und die Vorderräder
dabei auf der Straße bleiben, könnte der
Antriebsstrang und damit verbundene Teile
beschädigt werden oder der durch den
Betrieb des Motors erzeugte Strom könnte
einen Brand verursachen, abhängig von der
Art des Schadens oder der Funktionsstörung.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 478 ページ ２０１５年３月３日　火曜日　午前１１時２５分

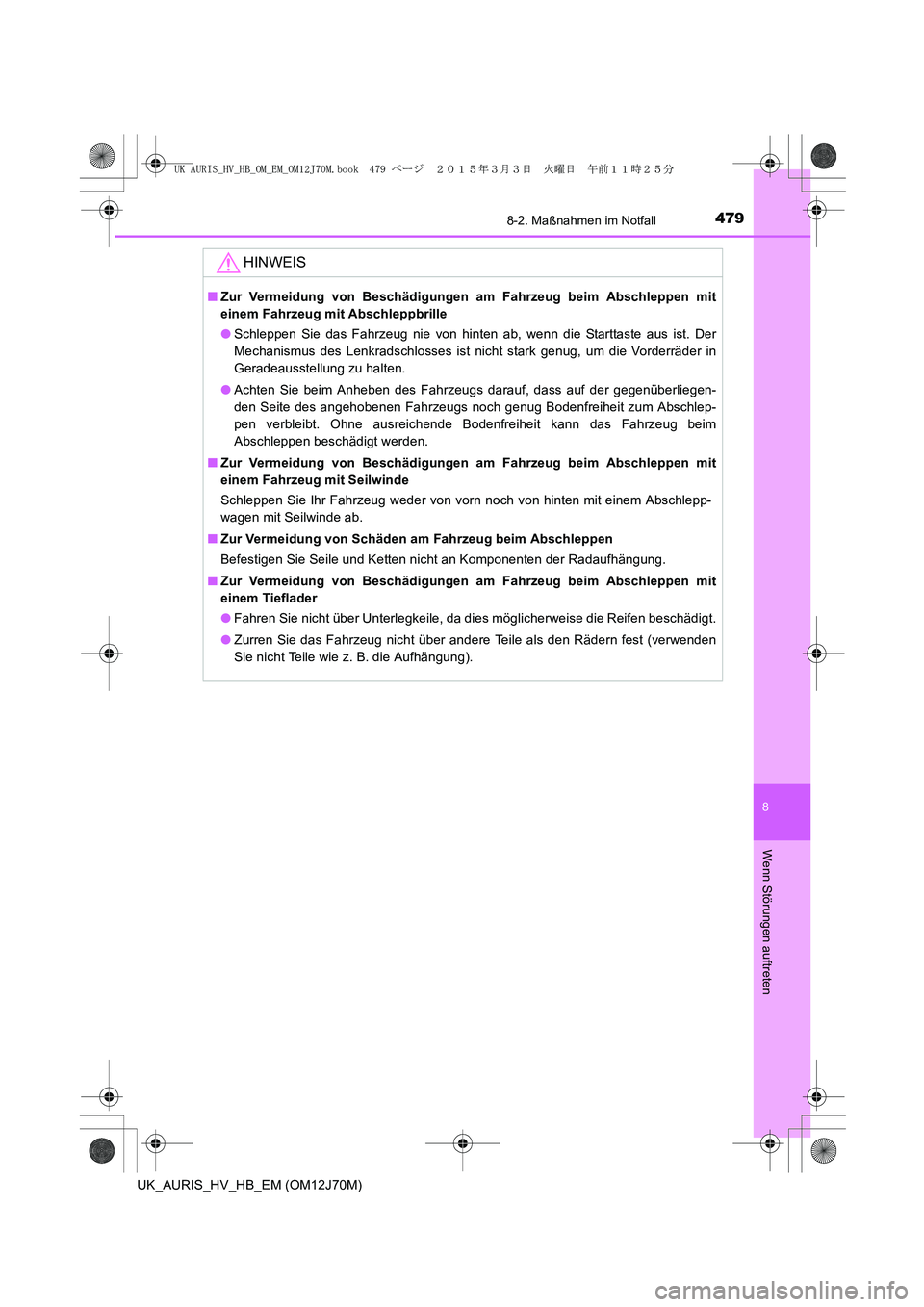

4798-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Abschleppbrille
●Schleppen Sie das Fahrzeug nie von hinten ab, wenn die Starttaste aus ist. Der
Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeausstellung zu halten.
●Achten Sie beim Anheben des Fahrzeugs darauf, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschlep-
pen verbleibt. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem Abschlepp-
wagen mit Seilwinde ab.
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Tieflader
●Fahren Sie nicht über Unterlegkeile, da dies möglicherweise die Reifen beschädigt.
●Zurren Sie das Fahrzeug nicht über andere Teile als den Rädern fest (verwenden
Sie nicht Teile wie z. B. die Aufhängung).
UK AURIS_HV_HB_OM_EM_OM12J70M.book 479 ページ ２０１５年３月３日　火曜日　午前１１時２５分

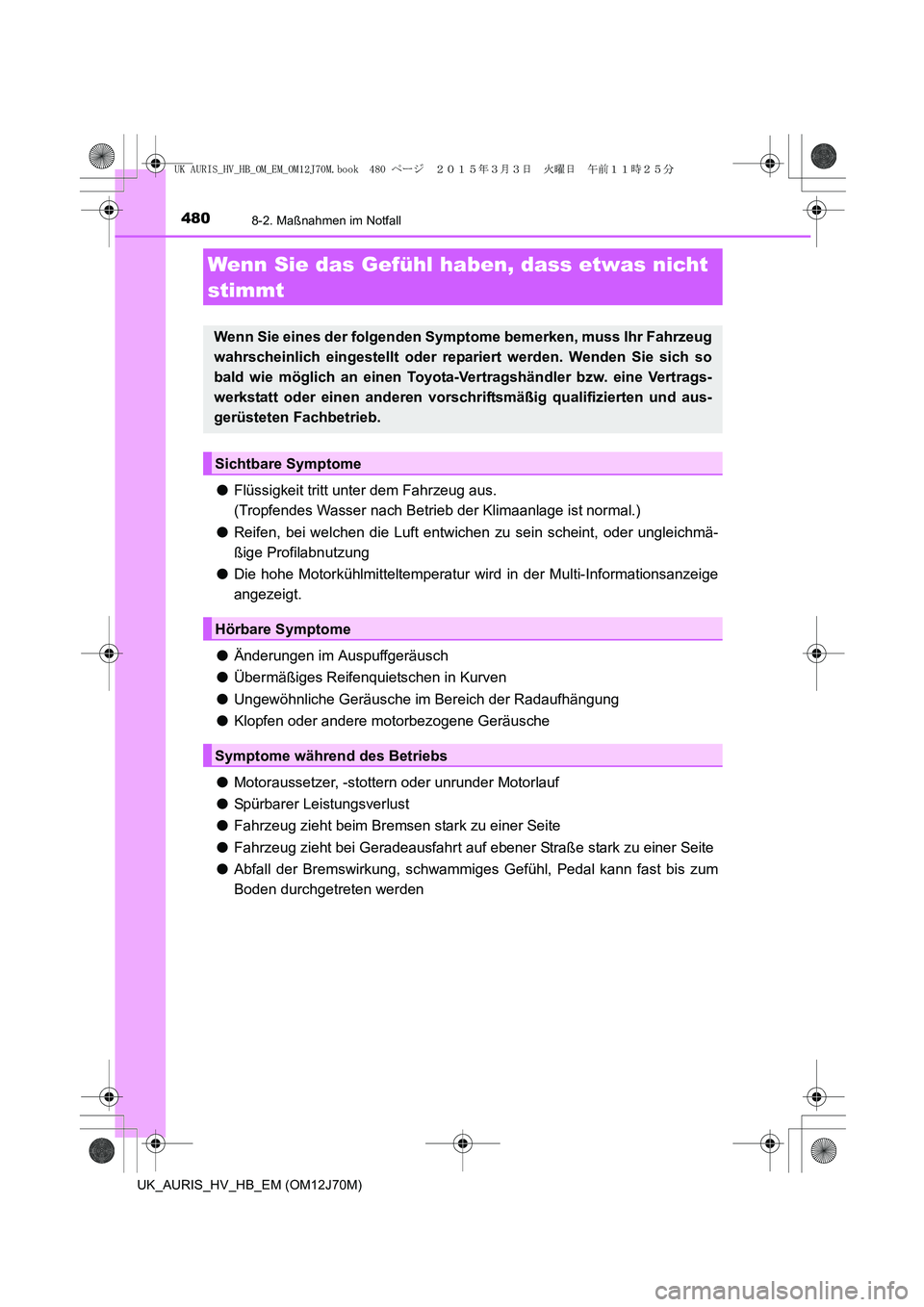

4808-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
●Flüssigkeit tritt unter dem Fahrzeug aus.
(Tropfendes Wasser nach Betrieb der Klimaanlage ist normal.)
●Reifen, bei welchen die Luft entwichen zu sein scheint, oder ungleichmä-
ßige Profilabnutzung
●Die hohe Motorkühlmitteltemperatur wird in der Multi-Informationsanzeige
angezeigt.
●Änderungen im Auspuffgeräusch
●Übermäßiges Reifenquietschen in Kurven
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Klopfen oder andere motorbezogene Geräusche
●Motoraussetzer, -stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen stark zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
●Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs
UK AURIS_HV_HB_OM_EM_OM12J70M.book 480 ページ ２０１５年３月３日　火曜日　午前１１時２５分
