TOYOTA AURIS HYBRID 2015 Betriebsanleitungen (in German)

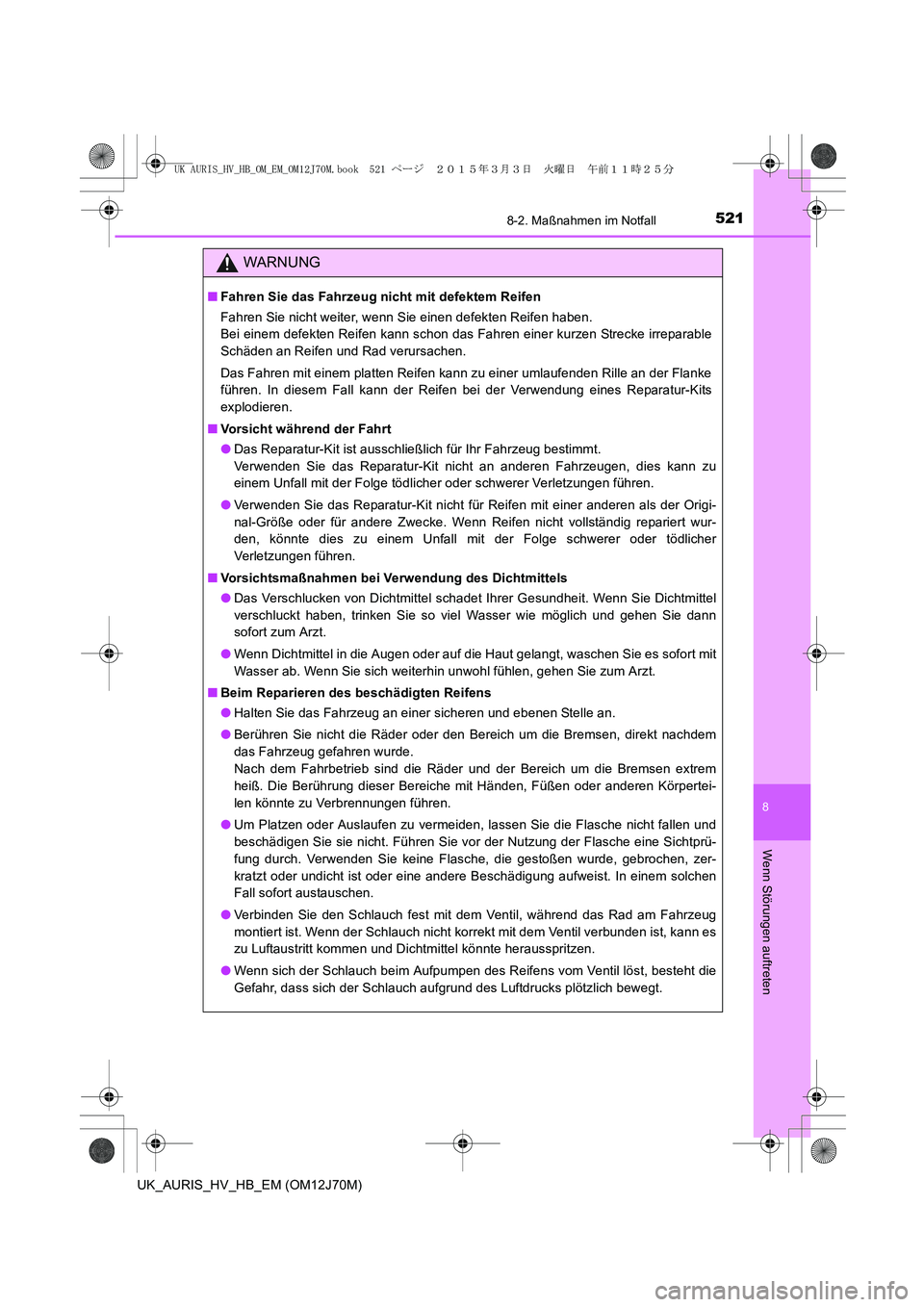

5218-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
WARNUNG
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen.
Das Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke
führen. In diesem Fall kann der Reifen bei der Verwendung eines Reparatur-Kits
explodieren.
■Vorsicht während der Fahrt
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies kann zu
einem Unfall mit der Folge tödlicher oder schwerer Verletzungen führen.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der Origi-
nal-Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repariert wur-
den, könnte dies zu einem Unfall mit der Folge schwerer oder tödlicher
Verletzungen führen.
■Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
●Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich und gehen Sie dann
sofort zum Arzt.
●Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort mit
Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
■Beim Reparieren des beschädigten Reifens
●Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem
heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körpertei-
len könnte zu Verbrennungen führen.
●Um Platzen oder Auslaufen zu vermeiden, lassen Sie die Flasche nicht fallen und
beschädigen Sie sie nicht. Führen Sie vor der Nutzung der Flasche eine Sichtprü-
fung durch. Verwenden Sie keine Flasche, die gestoßen wurde, gebrochen, zer-
kratzt oder undicht ist oder eine andere Beschädigung aufweist. In einem solchen
Fall sofort austauschen.
●Verbinden Sie den Schlauch fest mit dem Ventil, während das Rad am Fahrzeug
montiert ist. Wenn der Schlauch nicht korrekt mit dem Ventil verbunden ist, kann es
zu Luftaustritt kommen und Dichtmittel könnte herausspritzen.
●Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch aufgrund des Luftdrucks plötzlich bewegt.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 521 ページ ２０１５年３月３日　火曜日　午前１１時２５分

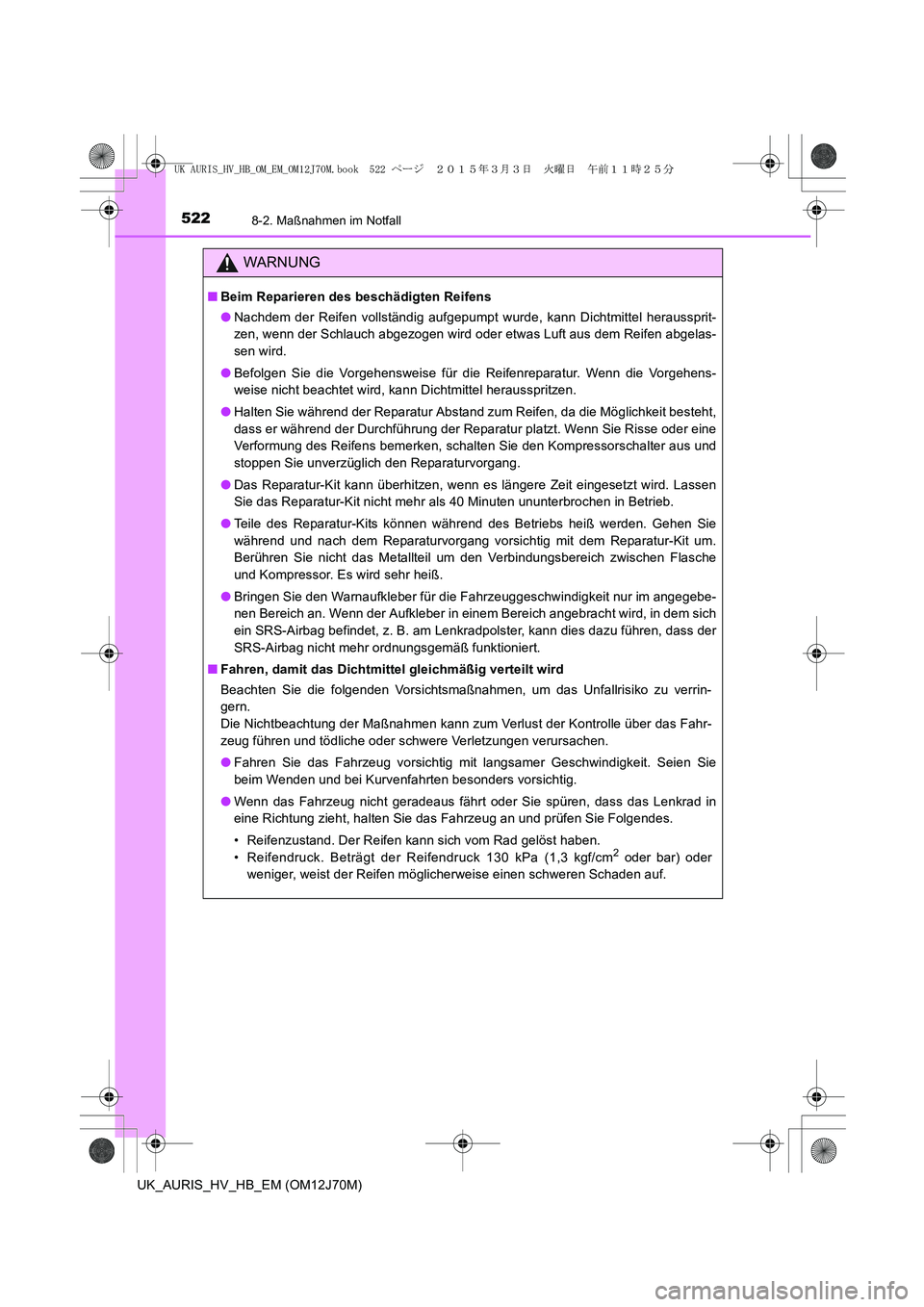

5228-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
WARNUNG
■Beim Reparieren des beschädigten Reifens
●Nachdem der Reifen vollständig aufgepumpt wurde, kann Dichtmittel heraussprit-
zen, wenn der Schlauch abgezogen wird oder etwas Luft aus dem Reifen abgelas-
sen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Möglichkeit besteht,
dass er während der Durchführung der Reparatur platzt. Wenn Sie Risse oder eine
Verformung des Reifens bemerken, schalten Sie den Kompressorschalter aus und
stoppen Sie unverzüglich den Reparaturvorgang.
●Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
●Teile des Reparatur-Kits können während des Betriebs heiß werden. Gehen Sie
während und nach dem Reparaturvorgang vorsichtig mit dem Reparatur-Kit um.
Berühren Sie nicht das Metallteil um den Verbindungsbereich zwischen Flasche
und Kompressor. Es wird sehr heiß.
●Bringen Sie den Warnaufkleber für die Fahrzeuggeschwindigkeit nur im angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, in dem sich
ein SRS-Airbag befindet, z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
■Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Unfallrisiko zu verrin-
gern.
Die Nichtbeachtung der Maßnahmen kann zum Verlust der Kontrolle über das Fahr-
zeug führen und tödliche oder schwere Verletzungen verursachen.
●Fahren Sie das Fahrzeug vorsichtig mit langsamer Geschwindigkeit. Seien Sie
beim Wenden und bei Kurvenfahrten besonders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Sie Folgendes.
• Reifenzustand. Der Reifen kann sich vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck 130 kPa (1,3 kgf/cm
2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 522 ページ ２０１５年３月３日　火曜日　午前１１時２５分

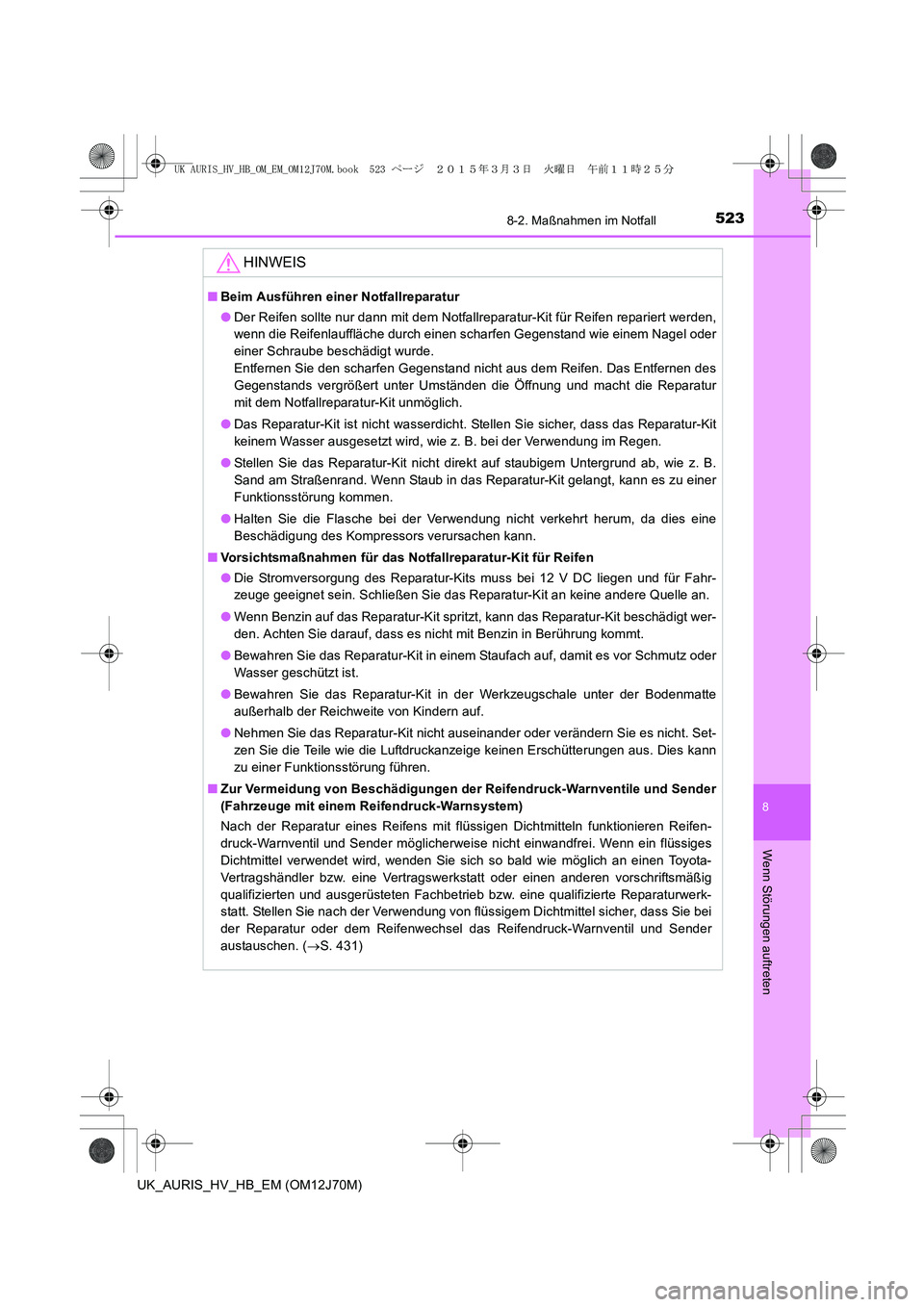

5238-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
HINWEIS
■Beim Ausführen einer Notfallreparatur
●Der Reifen sollte nur dann mit dem Notfallreparatur-Kit für Reifen repariert werden,
wenn die Reifenlauffläche durch einen scharfen Gegenstand wie einem Nagel oder
einer Schraube beschädigt wurde.
Entfernen Sie den scharfen Gegenstand nicht aus dem Reifen. Das Entfernen des
Gegenstands vergrößert unter Umständen die Öffnung und macht die Reparatur
mit dem Notfallreparatur-Kit unmöglich.
●Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit
keinem Wasser ausgesetzt wird, wie z. B. bei der Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht direkt auf staubigem Untergrund ab, wie z. B.
Sand am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer
Funktionsstörung kommen.
●Halten Sie die Flasche bei der Verwendung nicht verkehrt herum, da dies eine
Beschädigung des Kompressors verursachen kann.
■Vorsichtsmaßnahmen für das Notfallreparatur-Kit für Reifen
●Die Stromversorgung des Reparatur-Kits muss bei 12 V DC liegen und für Fahr-
zeuge geeignet sein. Schließen Sie das Reparatur-Kit an keine andere Quelle an.
●Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschädigt wer-
den. Achten Sie darauf, dass es nicht mit Benzin in Berührung kommt.
●Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor Schmutz oder
Wasser geschützt ist.
●Bewahren Sie das Reparatur-Kit in der Werkzeugschale unter der Bodenmatte
außerhalb der Reichweite von Kindern auf.
●Nehmen Sie das Reparatur-Kit nicht auseinander oder verändern Sie es nicht. Set-
zen Sie die Teile wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann
zu einer Funktionsstörung führen.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit einem Reifendruck-Warnsystem)
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb bzw. eine qualifizierte Reparaturwerk-
statt. Stellen Sie nach der Verwendung von flüssigem Dichtmittel sicher, dass Sie bei
der Reparatur oder dem Reifenwechsel das Reifendruck-Warnventil und Sender
austauschen. (→S. 431)
UK AURIS_HV_HB_OM_EM_OM12J70M.book 523 ページ ２０１５年３月３日　火曜日　午前１１時２５分

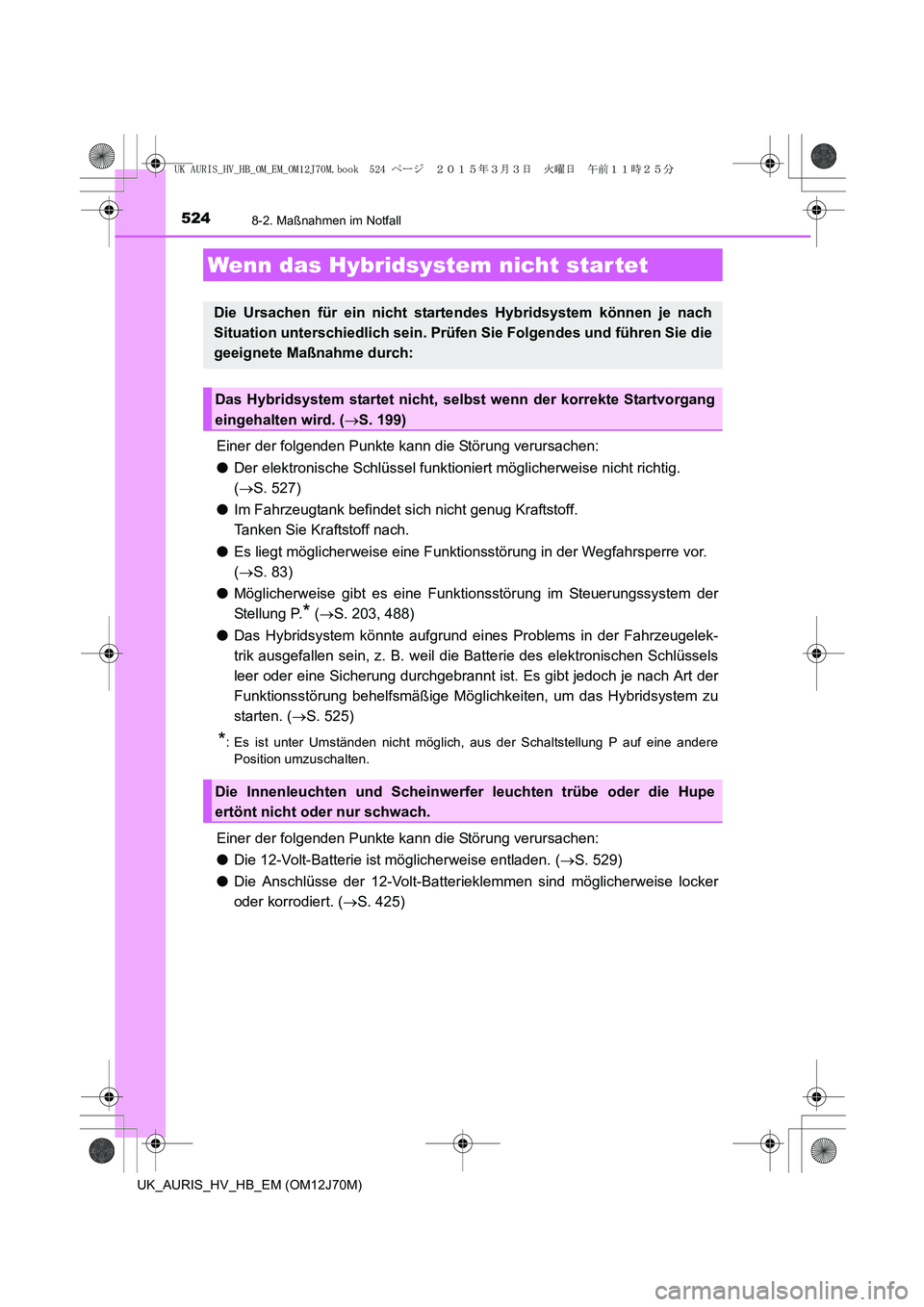

5248-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
Einer der folgenden Punkte kann die Störung verursachen:
●Der elektronische Schlüssel funktioniert möglicherweise nicht richtig.
(→S. 527)
●Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach.
●Es liegt möglicherweise eine Funktionsstörung in der Wegfahrsperre vor.
(→S. 83)
●Möglicherweise gibt es eine Funktionsstörung im Steuerungssystem der
Stellung P.
* (→S. 203, 488)
●Das Hybridsystem könnte aufgrund eines Problems in der Fahrzeugelek-
trik ausgefallen sein, z. B. weil die Batterie des elektronischen Schlüssels
leer oder eine Sicherung durchgebrannt ist. Es gibt jedoch je nach Art der
Funktionsstörung behelfsmäßige Möglichkeiten, um das Hybridsystem zu
starten. (→S. 525)
*: Es ist unter Umständen nicht möglich, aus der Schaltstellung P auf eine andere
Position umzuschalten.
Einer der folgenden Punkte kann die Störung verursachen:
●Die 12-Volt-Batterie ist möglicherweise entladen. (→S. 529)
●Die Anschlüsse der 12-Volt-Batterieklemmen sind möglicherweise locker
oder korrodiert. (→S. 425)
Wenn das Hybridsystem nicht star tet
Die Ursachen für ein nicht startendes Hybridsystem können je nach
Situation unterschiedlich sein. Prüfen Sie Folgendes und führen Sie die
geeignete Maßnahme durch:
Das Hybridsystem startet nicht, selbst wenn der korrekte Startvorgang
eingehalten wird. (→S. 199)
Die Innenleuchten und Scheinwerfer leuchten trübe oder die Hupe
ertönt nicht oder nur schwach.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 524 ページ ２０１５年３月３日　火曜日　午前１１時２５分

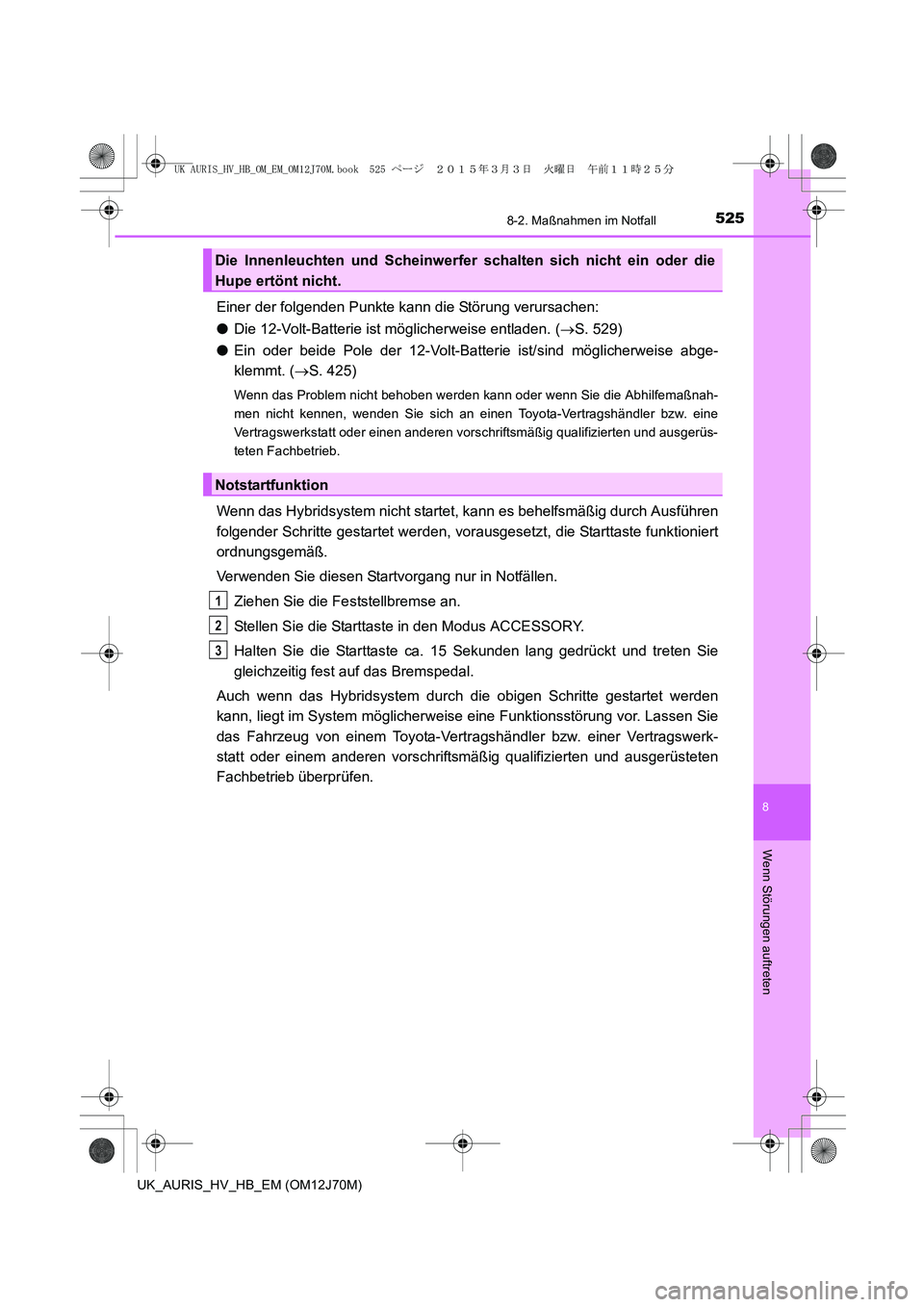

5258-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Einer der folgenden Punkte kann die Störung verursachen:
●Die 12-Volt-Batterie ist möglicherweise entladen. (→S. 529)
●Ein oder beide Pole der 12-Volt-Batterie ist/sind möglicherweise abge-
klemmt. (→S. 425)
Wenn das Problem nicht behoben werden kann oder wenn Sie die Abhilfemaßnah-
men nicht kennen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb.
Wenn das Hybridsystem nicht startet, kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden, vorausgesetzt, die Starttaste funktioniert
ordnungsgemäß.
Verwenden Sie diesen Startvorgang nur in Notfällen.
Ziehen Sie die Feststellbremse an.
Stellen Sie die Starttaste in den Modus ACCESSORY.
Halten Sie die Starttaste ca. 15 Sekunden lang gedrückt und treten Sie
gleichzeitig fest auf das Bremspedal.
Auch wenn das Hybridsystem durch die obigen Schritte gestartet werden
kann, liegt im System möglicherweise eine Funktionsstörung vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Die Innenleuchten und Scheinwerfer schalten sich nicht ein oder die
Hupe ertönt nicht.
Notstartfunktion
1
2
3
UK AURIS_HV_HB_OM_EM_OM12J70M.book 525 ページ ２０１５年３月３日　火曜日　午前１１時２５分

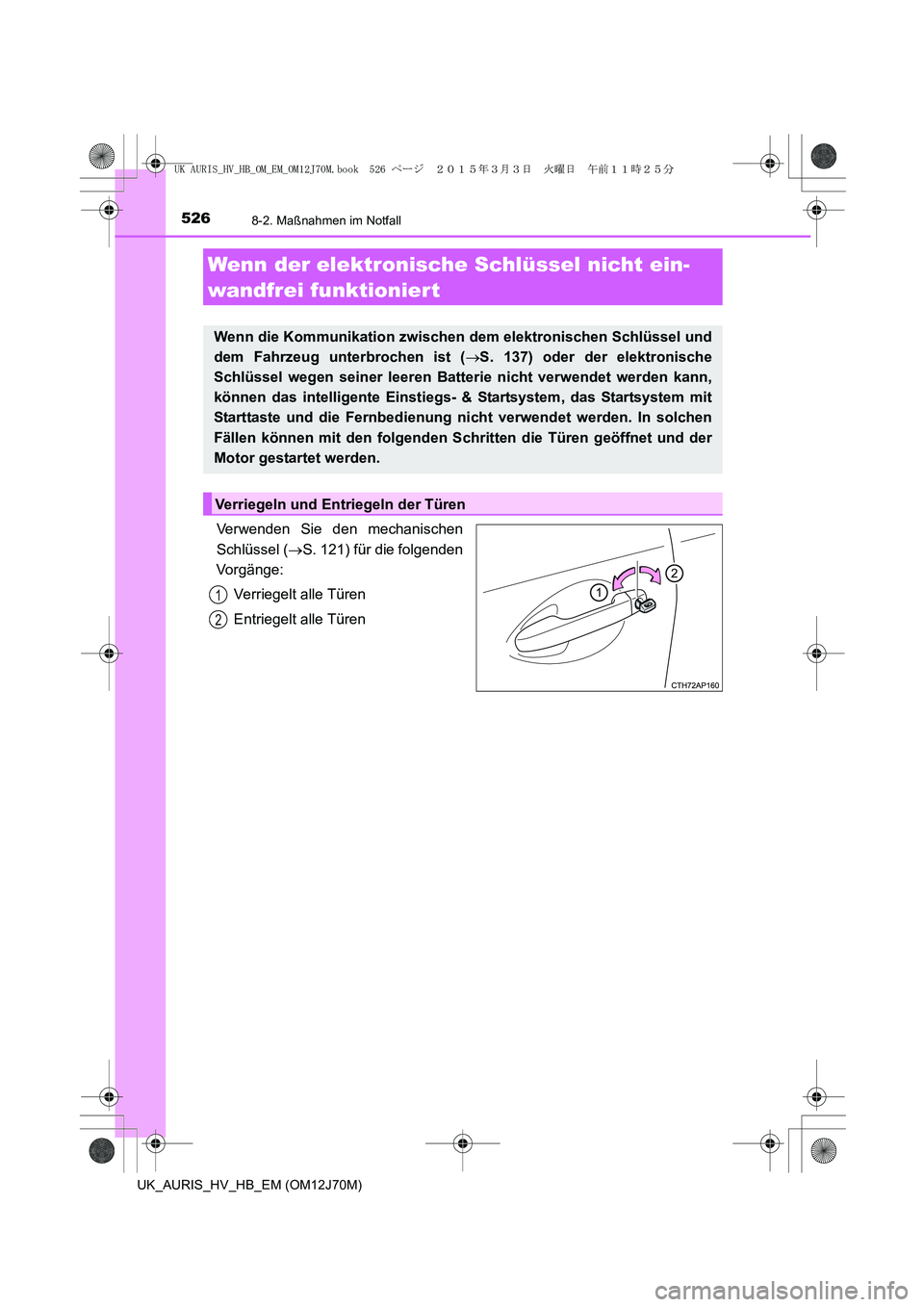

5268-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
Verwenden Sie den mechanischen
Schlüssel (→S. 121) für die folgenden
Vorgänge:
Verriegelt alle Türen
Entriegelt alle Türen
Wenn der elektronische Schlüssel nicht ein-
wandfrei funktioniert
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist (→S. 137) oder der elektronische
Schlüssel wegen seiner leeren Batterie nicht verwendet werden kann,
können das intelligente Einstiegs- & Startsystem, das Startsystem mit
Starttaste und die Fernbedienung nicht verwendet werden. In solchen
Fällen können mit den folgenden Schritten die Türen geöffnet und der
Motor gestartet werden.
Verriegeln und Entriegeln der Türen
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 526 ページ ２０１５年３月３日　火曜日　午前１１時２５分

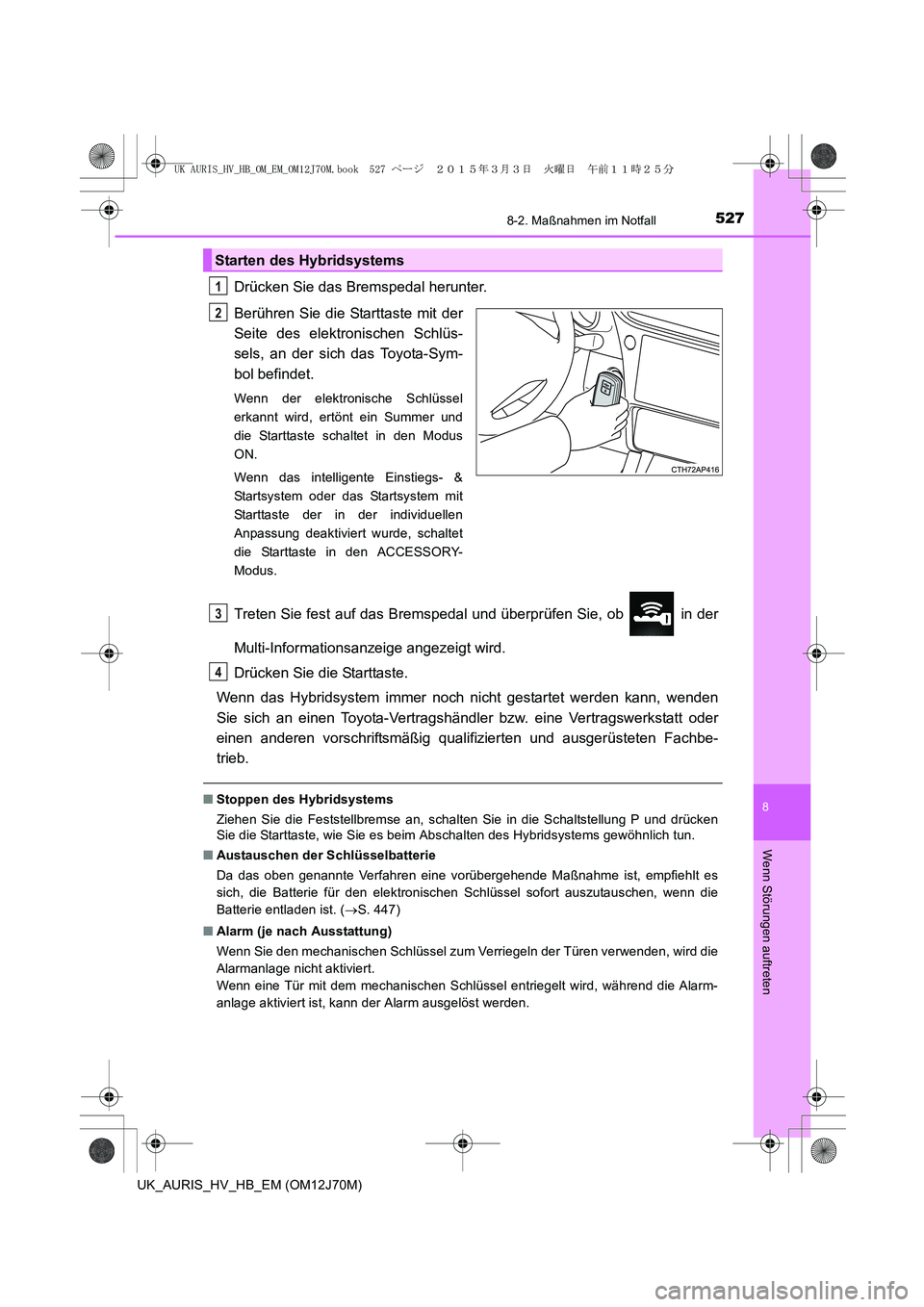

5278-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Drücken Sie das Bremspedal herunter.
Berühren Sie die Starttaste mit der
Seite des elektronischen Schlüs-
sels, an der sich das Toyota-Sym-
bol befindet.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
die Starttaste schaltet in den Modus
ON.
Wenn das intelligente Einstiegs- &
Startsystem oder das Startsystem mit
Starttaste der in der individuellen
Anpassung deaktiviert wurde, schaltet
die Starttaste in den ACCESSORY-
Modus.
Treten Sie fest auf das Bremspedal und überprüfen Sie, ob in der
Multi-Informationsanzeige angezeigt wird.
Drücken Sie die Starttaste.
Wenn das Hybridsystem immer noch nicht gestartet werden kann, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
■Stoppen des Hybridsystems
Ziehen Sie die Feststellbremse an, schalten Sie in die Schaltstellung P und drücken
Sie die Starttaste, wie Sie es beim Abschalten des Hybridsystems gewöhnlich tun.
■Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vorübergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen Schlüssel sofort auszutauschen, wenn die
Batterie entladen ist. (→S. 447)
■Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, kann der Alarm ausgelöst werden.
Starten des Hybridsystems
1
2
3
4
UK AURIS_HV_HB_OM_EM_OM12J70M.book 527 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5288-2. Maßnahmen im Notfall

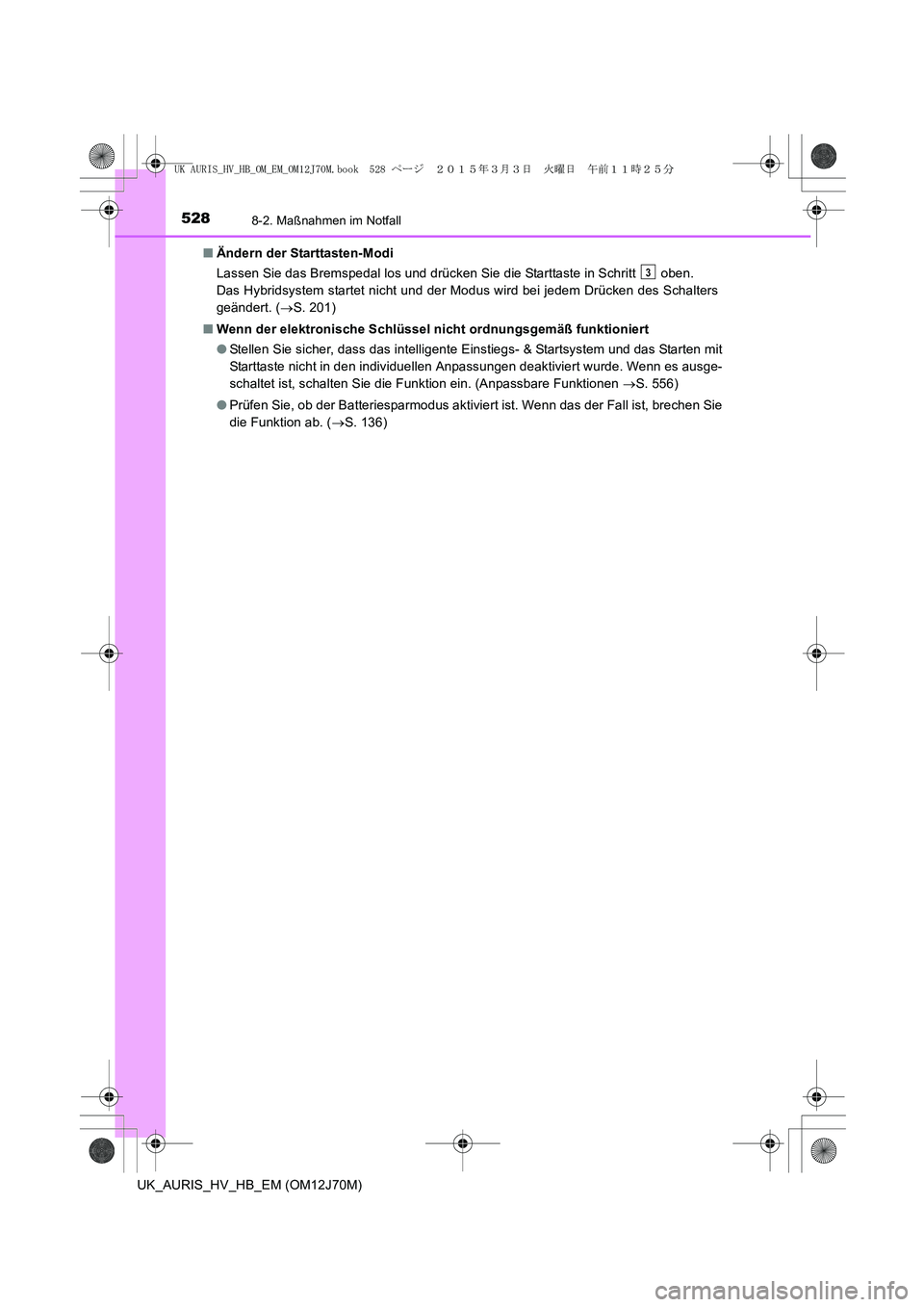

UK_AURIS_HV_HB_EM (OM12J70M)■Ändern der Starttasten-Modi
Lassen Sie das Bremspedal los und drücken Sie die Starttaste in Schritt oben.
Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schalters
geändert. (→S. 201)
■Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente Einstiegs- & Startsystem und das Starten mit
Starttaste nicht in den individuellen Anpassungen deaktiviert wurde. Wenn es ausge-
schaltet ist, schalten Sie die Funktion ein. (Anpassbare Funktionen →S. 556)
●Prüfen Sie, ob der Batteriesparmodus aktiviert ist. Wenn das der Fall ist, brechen Sie
die Funktion ab. (→S. 136)
3
UK AURIS_HV_HB_OM_EM_OM12J70M.book 528 ページ ２０１５年３月３日　火曜日　午前１１時２５分

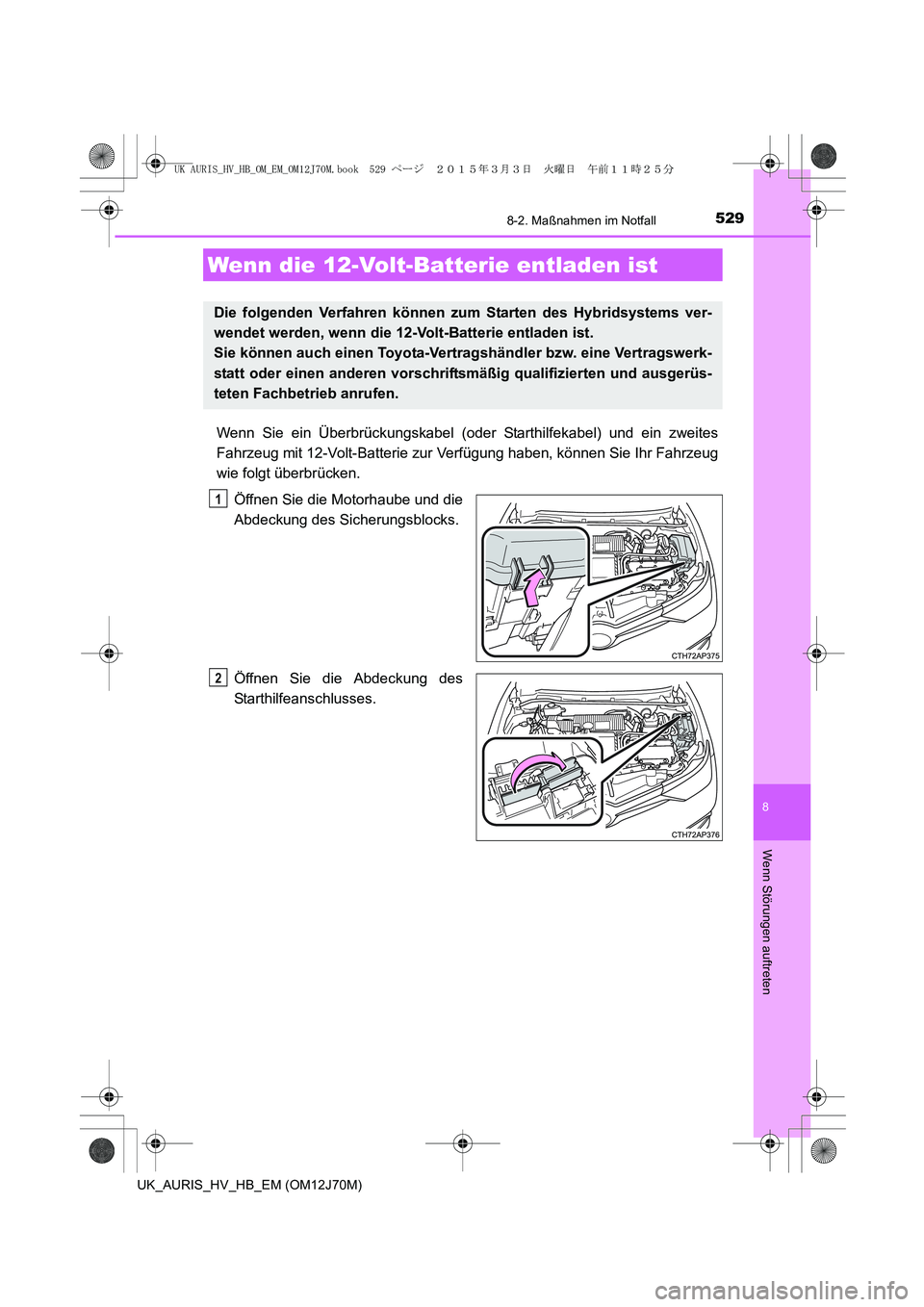

5298-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Wenn Sie ein Überbrückungskabel (oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Verfügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
Öffnen Sie die Motorhaube und die
Abdeckung des Sicherungsblocks.
Öffnen Sie die Abdeckung des
Starthilfeanschlusses.
Wenn die 12-Volt-Batterie entladen ist
Die folgenden Verfahren können zum Starten des Hybridsystems ver-
wendet werden, wenn die 12-Volt-Batterie entladen ist.
Sie können auch einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb anrufen.
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 529 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5308-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)

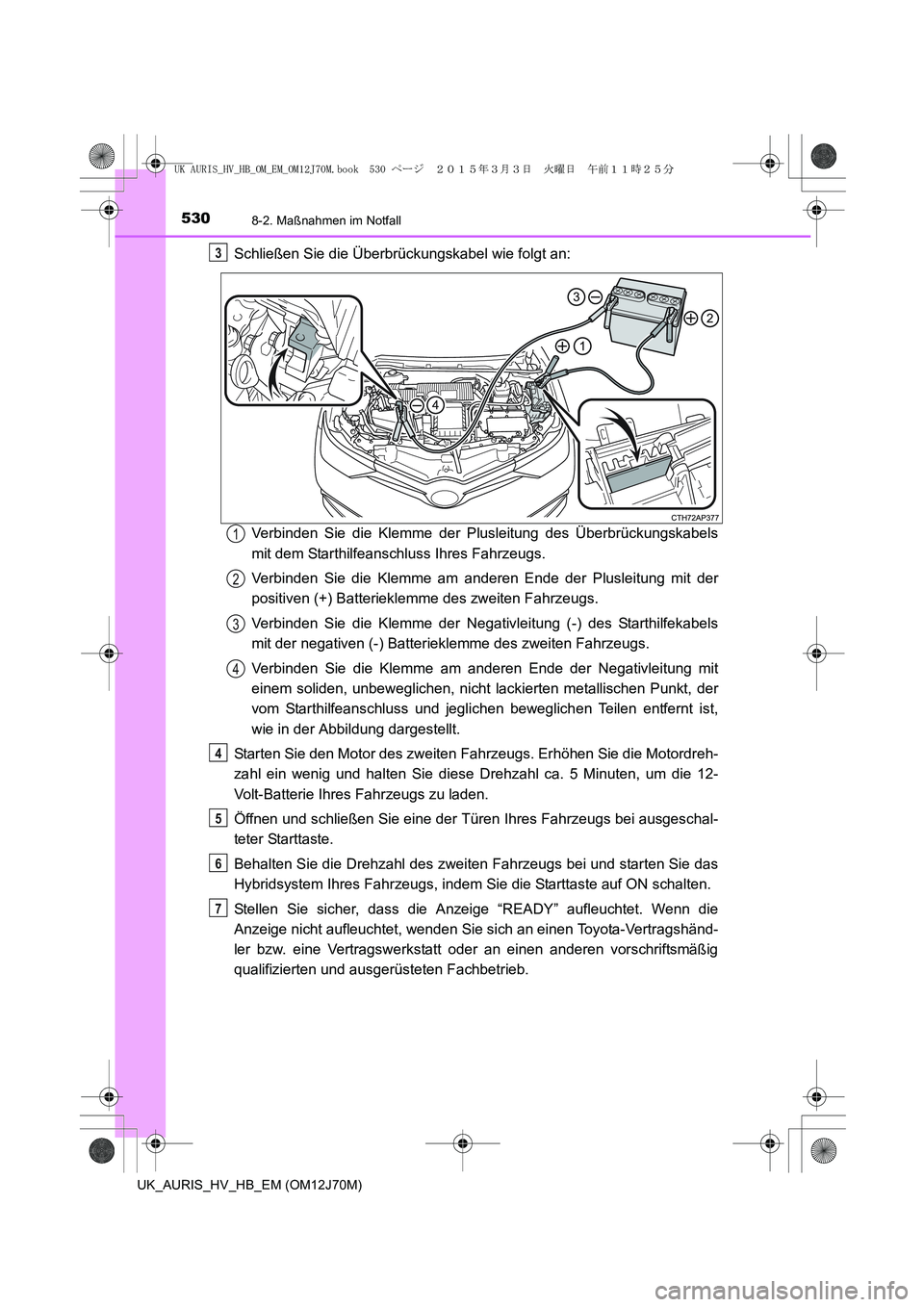

Schließen Sie die Überbrückungskabel wie folgt an:
Verbinden Sie die Klemme der Plusleitung des Überbrückungskabels
mit dem Starthilfeanschluss Ihres Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Plusleitung mit der
positiven (+) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme der Negativleitung (-) des Starthilfekabels
mit der negativen (-) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Negativleitung mit
einem soliden, unbeweglichen, nicht lackierten metallischen Punkt, der
vom Starthilfeanschluss und jeglichen beweglichen Teilen entfernt ist,
wie in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl ca. 5 Minuten, um die 12-
Volt-Batterie Ihres Fahrzeugs zu laden.
Öffnen und schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschal-
teter Starttaste.
Behalten Sie die Drehzahl des zweiten Fahrzeugs bei und starten Sie das
Hybridsystem Ihres Fahrzeugs, indem Sie die Starttaste auf ON schalten.
Stellen Sie sicher, dass die Anzeige “READY” aufleuchtet. Wenn die
Anzeige nicht aufleuchtet, wenden Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.3
1
2
3
4
4
5
6
7
UK AURIS_HV_HB_OM_EM_OM12J70M.book 530 ページ ２０１５年３月３日　火曜日　午前１１時２５分
