TOYOTA AURIS HYBRID 2015 Brugsanvisning (in Danish)

4417-3. Gør-det-selv vedligeholdelse
OM12J68DK
7
Vedligeholdelse og pleje
Kontrollér watt-tallet for den pære, som skal skiftes. ( →S. 537)
â– Foran
XBiler med halogenforlygter

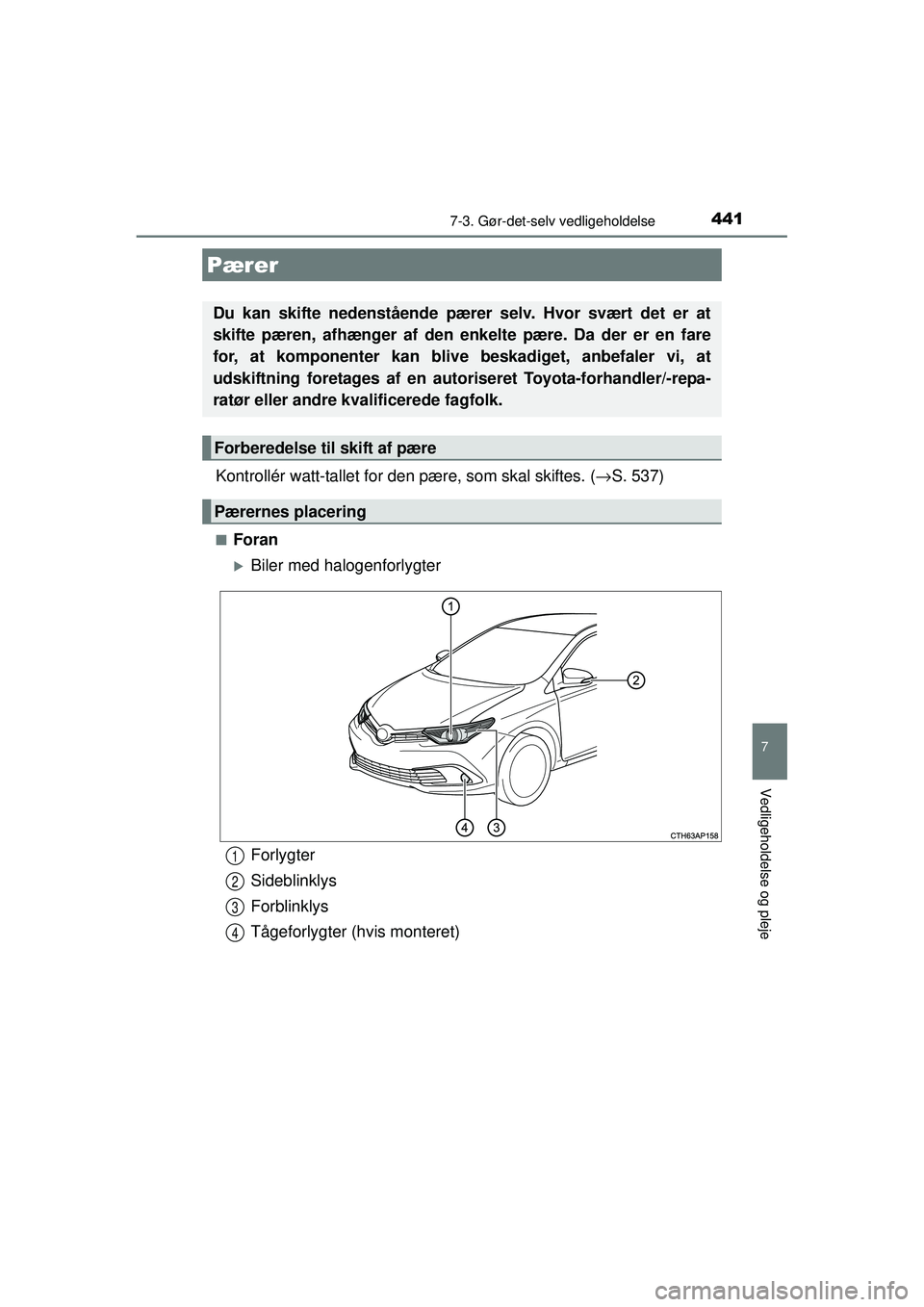

Pærer
Du kan skifte nedenstående pærer selv. Hvor svært det er at
skifte pæren, afhænger af den en kelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en auto riseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
Forlygter
Sideblinklys
Forblinklys
TÃ¥geforlygter (hvis monteret)1
2
3
4
OM12J68DK.book Page 441 Saturday, May 30, 2015 2:06 PM

4427-3. Gør-det-selv vedligeholdelse
OM12J68DK

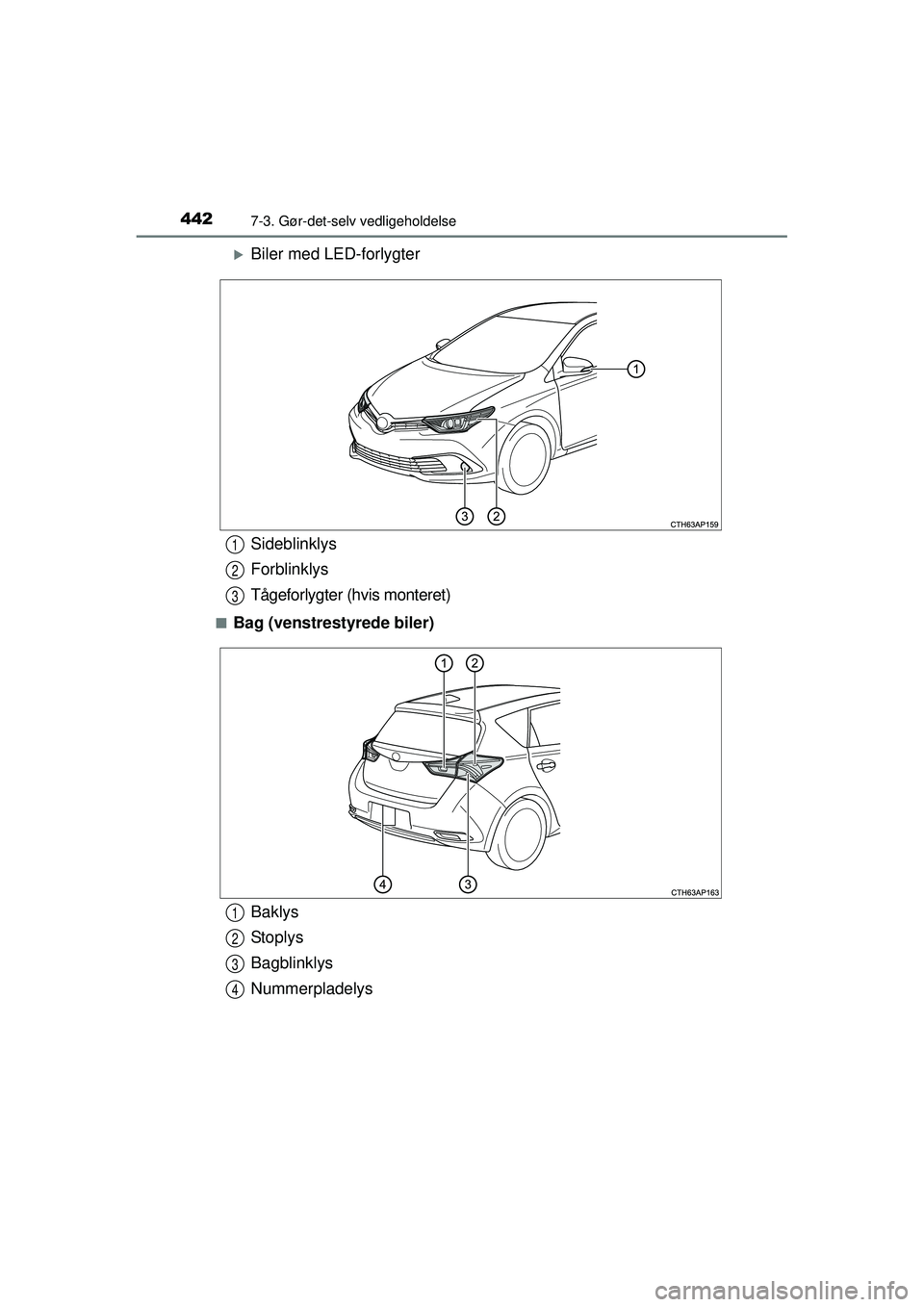

XBiler med LED-forlygter
â– Bag (venstrestyrede biler)
Sideblinklys
Forblinklys
TÃ¥geforlygter (hvis monteret)1
2
3
Baklys
St op l ys
Bagblinklys
Nummerpladelys1
2
3
4
OM12J68DK.book Page 442 Saturday, May 30, 2015 2:06 PM

4437-3. Gør-det-selv vedligeholdelse
OM12J68DK
7
Vedligeholdelse og pleje

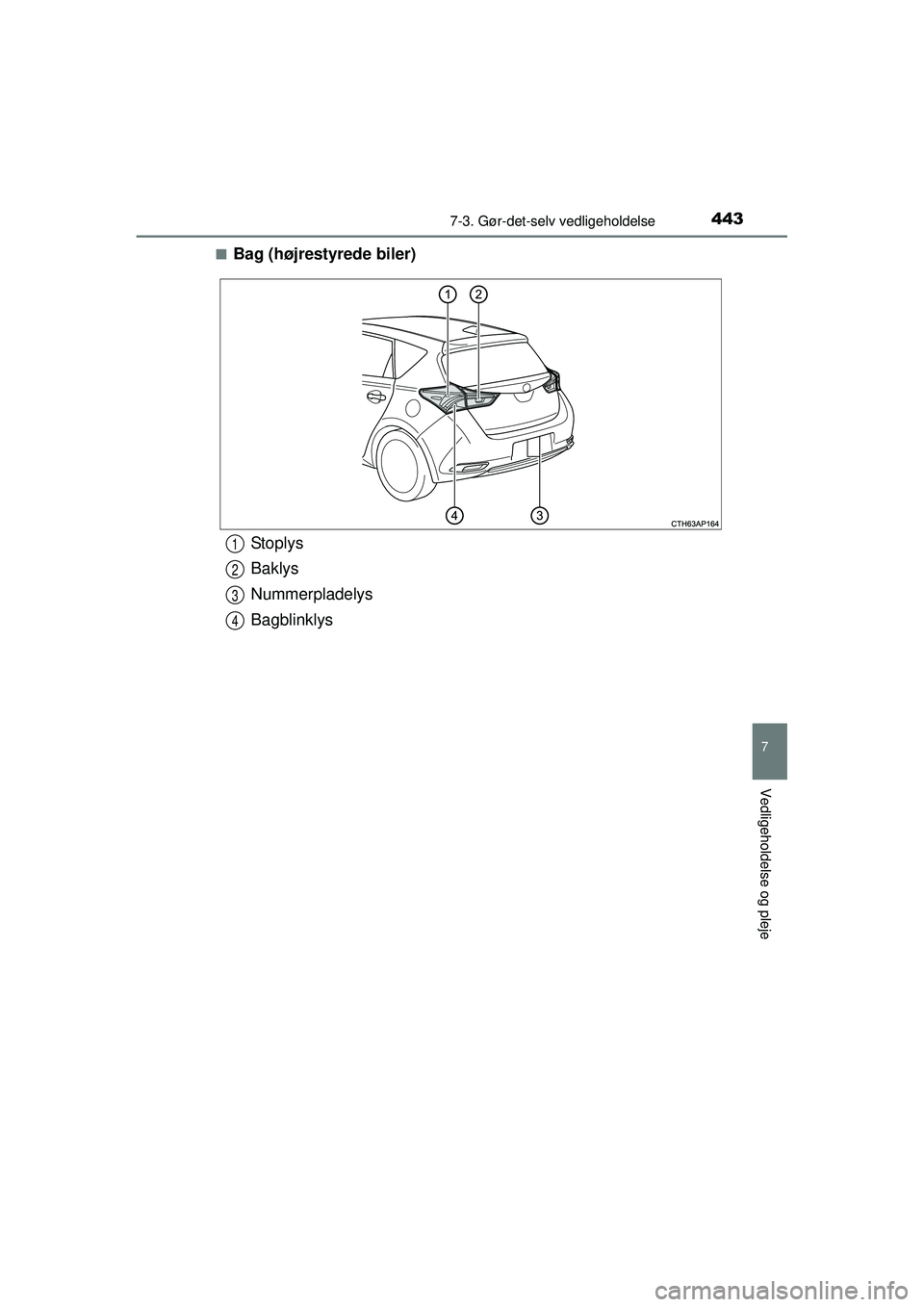

■Bag (højrestyrede biler)
St op l ys
Baklys
Nummerpladelys
Bagblinklys1
2
3
4
OM12J68DK.book Page 443 Saturday, May 30, 2015 2:06 PM

4447-3. Gør-det-selv vedligeholdelse
OM12J68DKâ–

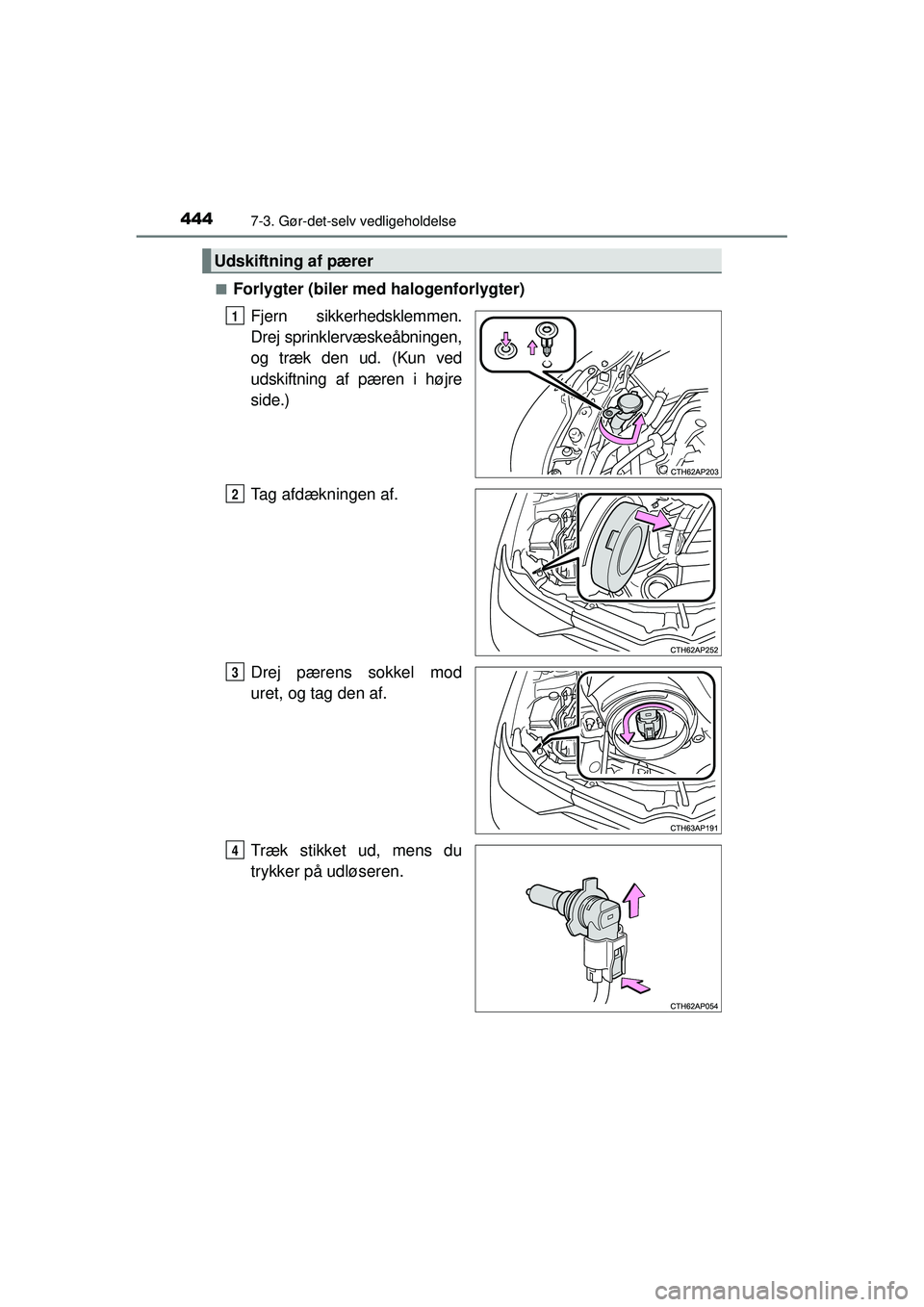

Forlygter (biler med halogenforlygter)
Fjern sikkerhedsklemmen.
Drej sprinklervæskeåbningen,
og træk den ud. (Kun ved
udskiftning af pæren i højre
side.)
Tag afdækningen af.
Drej pærens sokkel mod
uret, og tag den af.
Træk stikket ud, mens du
trykker på udløseren.
Udskiftning af pærer
1
2
3
4
OM12J68DK.book Page 444 Saturday, May 30, 2015 2:06 PM

4457-3. Gør-det-selv vedligeholdelse
OM12J68DK
7
Vedligeholdelse og pleje

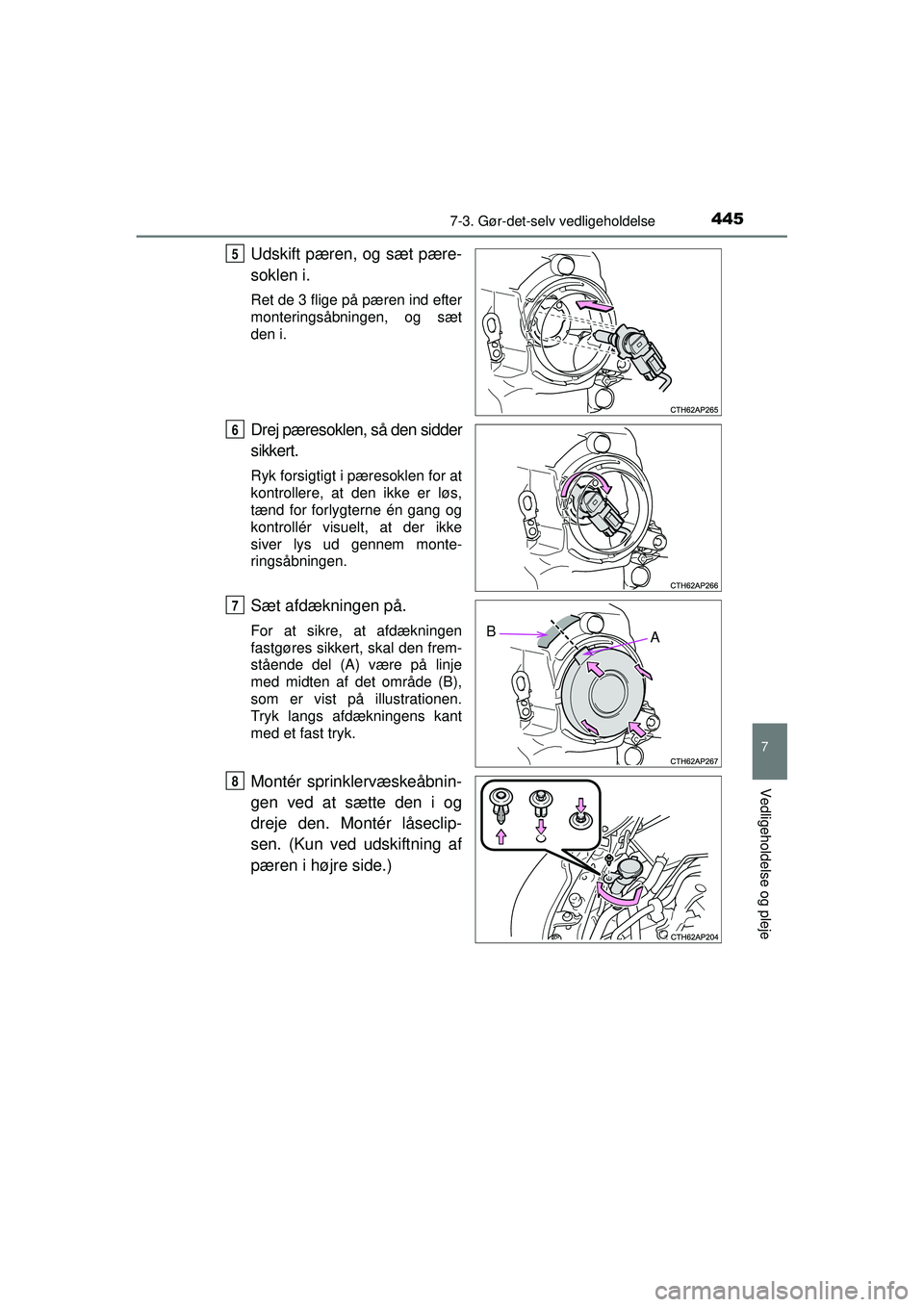

Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sidder
sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang og
kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Sæt afdækningen på.
For at sikre, at afdækningen
fastgøres sikkert, skal den frem-
stående del (A) være på linje
med midten af det område (B),
som er vist på illustrationen.
Tryk langs afdækningens kant
med et fast tryk.
Montér sprinklervæskeåbnin-
gen ved at sætte den i og
dreje den. Montér låseclip-
sen. (Kun ved udskiftning af
pæren i højre side.)
5
6
AB
7
8
OM12J68DK.book Page 445 Saturday, May 30, 2015 2:06 PM

4467-3. Gør-det-selv vedligeholdelse
OM12J68DKâ–

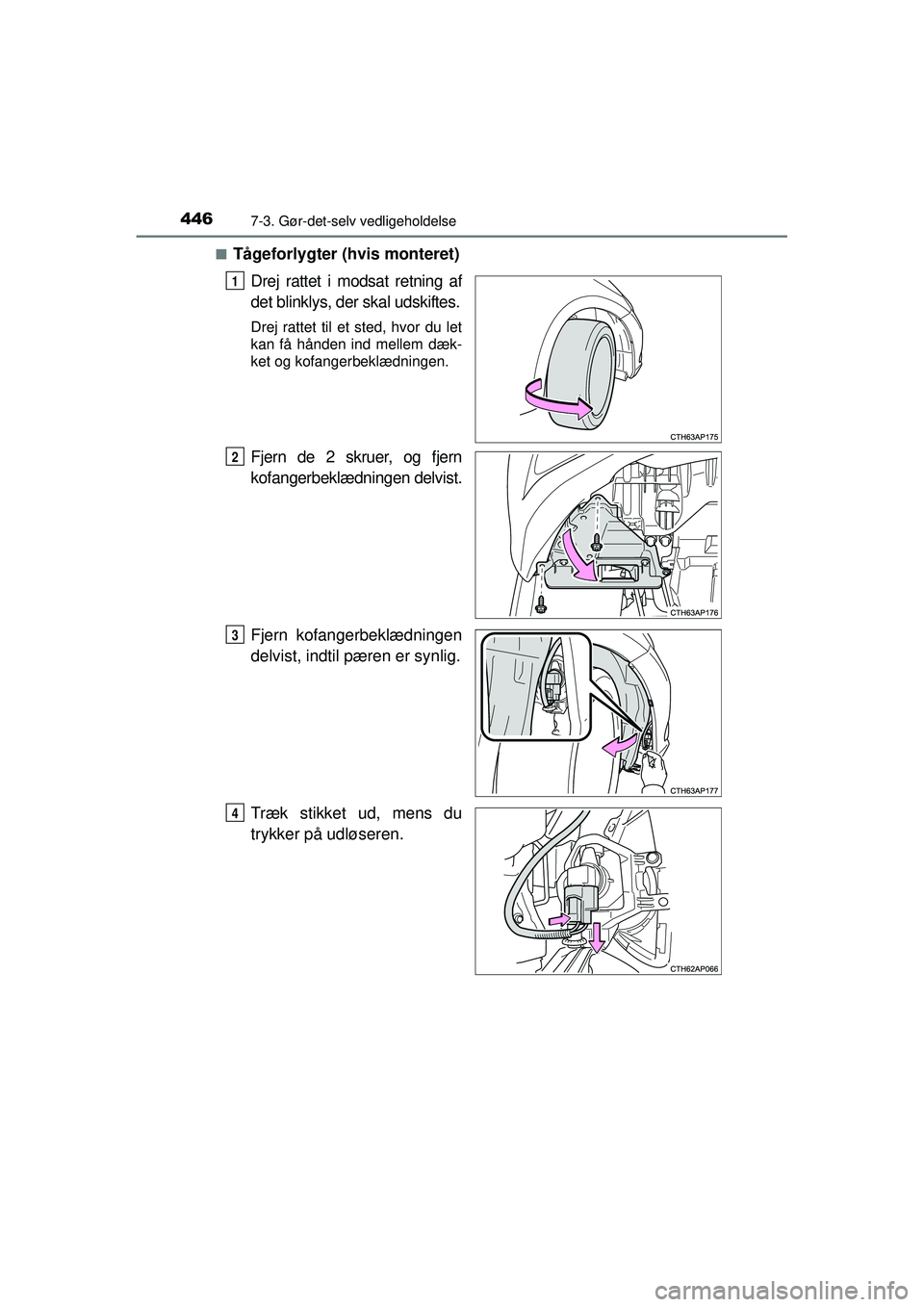

TÃ¥geforlygter (hvis monteret)
Drej rattet i modsat retning af
det blinklys, der skal udskiftes.
Drej rattet til et sted, hvor du let
kan få hånden ind mellem dæk-
ket og kofangerbeklædningen.
Fjern de 2 skruer, og fjern
kofangerbeklædningen delvist.
Fjern kofangerbeklædningen
delvist, indtil pæren er synlig.
Træk stikket ud, mens du
trykker på udløseren.
1
2
3
4
OM12J68DK.book Page 446 Saturday, May 30, 2015 2:06 PM

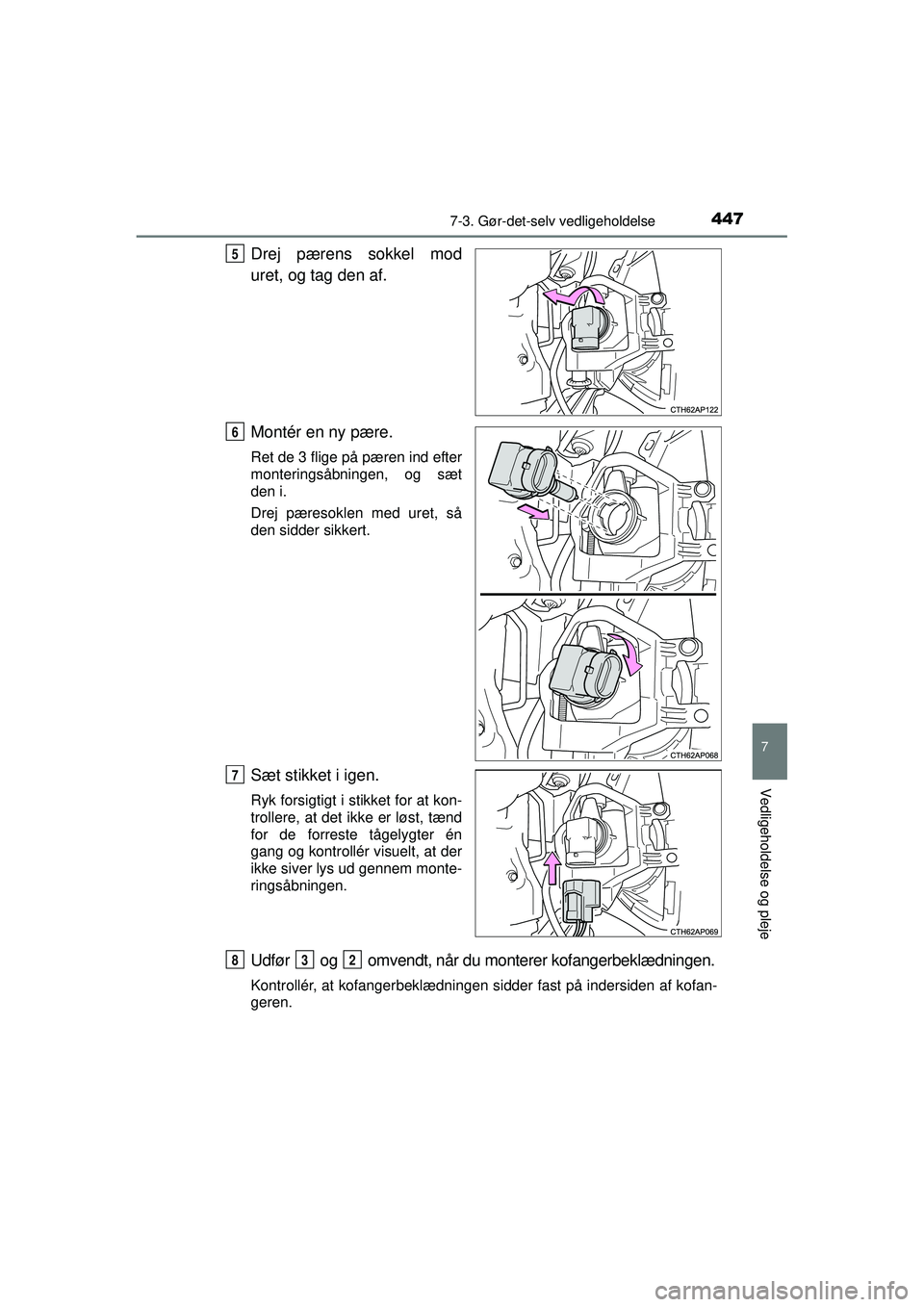

4477-3. Gør-det-selv vedligeholdelse
OM12J68DK
7
Vedligeholdelse og pleje
Drej pærens sokkel mod
uret, og tag den af.
Montér en ny pære.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen med uret, så
den sidder sikkert.
Sæt stikket i igen.
Ryk forsigtigt i stikket for at kon-
trollere, at det ikke er løst, tænd
for de forreste tågelygter én
gang og kontrollér visuelt, at der
ikke siver lys ud gennem monte-
ringsåbningen.
Udfør og omvendt, når du monterer kofangerbeklædningen.
Kontrollér, at kofangerbeklædningen sidder fast på indersiden af kofan-
geren.
5
6
7
832
OM12J68DK.book Page 447 Saturday, May 30, 2015 2:06 PM

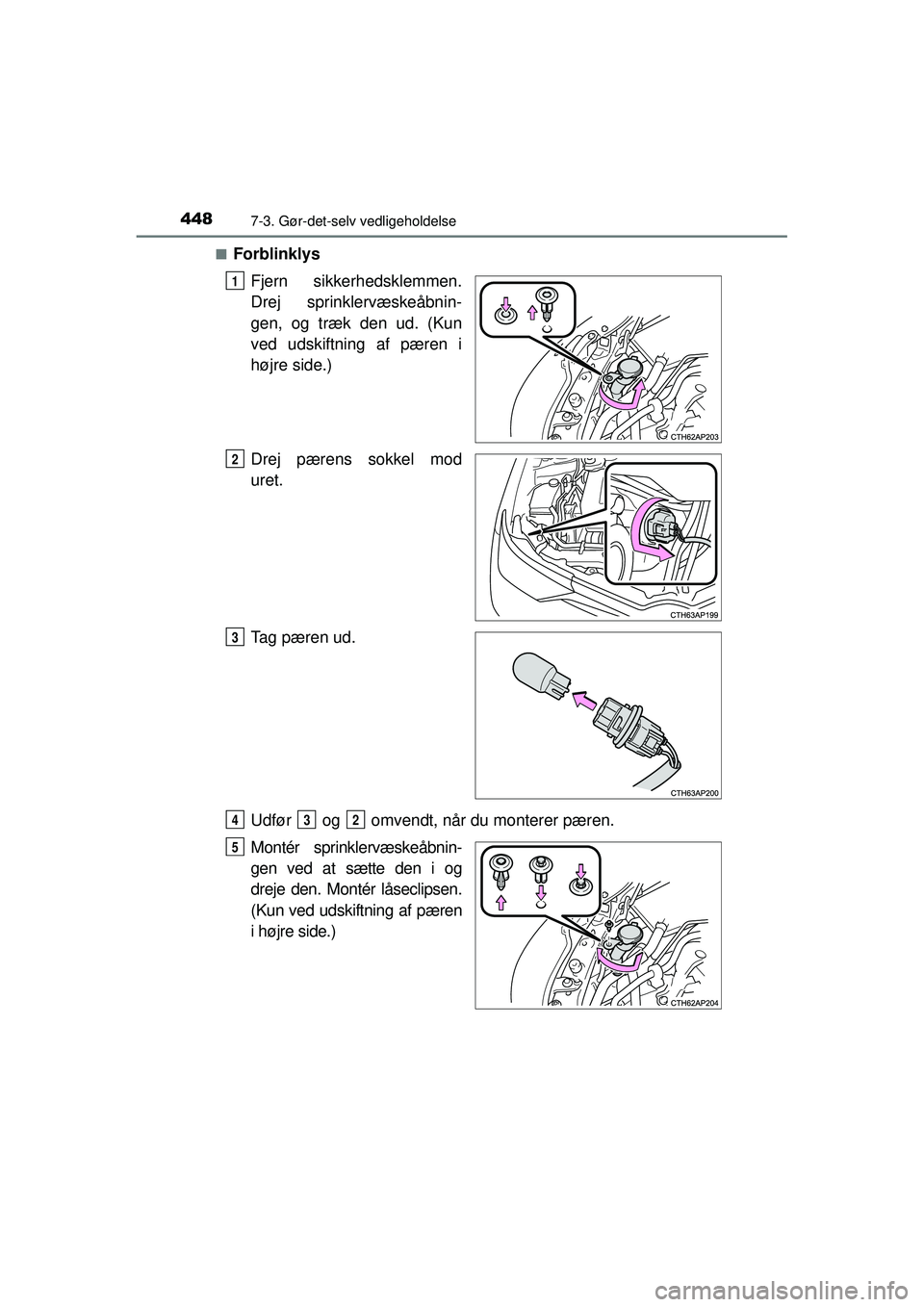

4487-3. Gør-det-selv vedligeholdelse
OM12J68DKâ–
Forblinklys
Fjern sikkerhedsklemmen.
Drej sprinklervæskeåbnin-
gen, og træk den ud. (Kun
ved udskiftning af pæren i
højre side.)
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør og omvendt, når du monterer pæren.
Montér sprinklervæskeåbnin-
gen ved at sætte den i og
dreje den. Montér låseclipsen.
(Kun ved udskiftning af pæren
i højre side.)
1
2
3
432
5
OM12J68DK.book Page 448 Saturday, May 30, 2015 2:06 PM

4497-3. Gør-det-selv vedligeholdelse
OM12J68DK
7
Vedligeholdelse og pleje

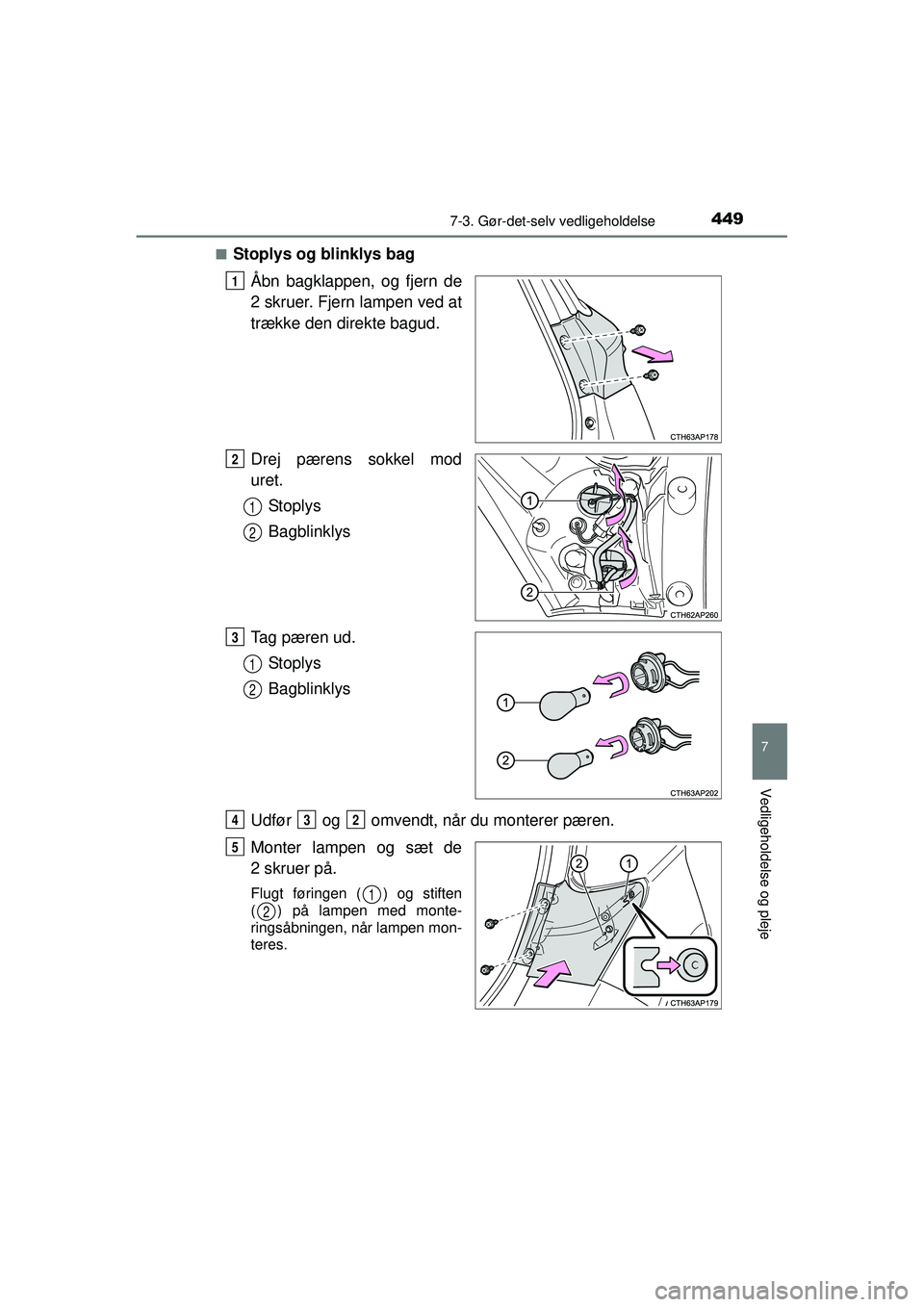

â– Stoplys og blinklys bagÃ…bn bagklappen, og fjern de
2 skruer. Fjern lampen ved at
trække den direkte bagud.
Drej pærens sokkel mod
uret.St op ly s
Bagblinklys
Tag pæren ud. St op ly s
Bagblinklys
Udfør og omvendt, når du monterer pæren.
Monter lampen og sæt de
2 skruer på.
Flugt føringen ( ) og stiften
( ) på lampen med monte-
ringsåbningen, når lampen mon-
teres.
1
2
1
2
3
1
2
432
5
1
2
OM12J68DK.book Page 449 Saturday, May 30, 2015 2:06 PM

4507-3. Gør-det-selv vedligeholdelse
OM12J68DKâ–

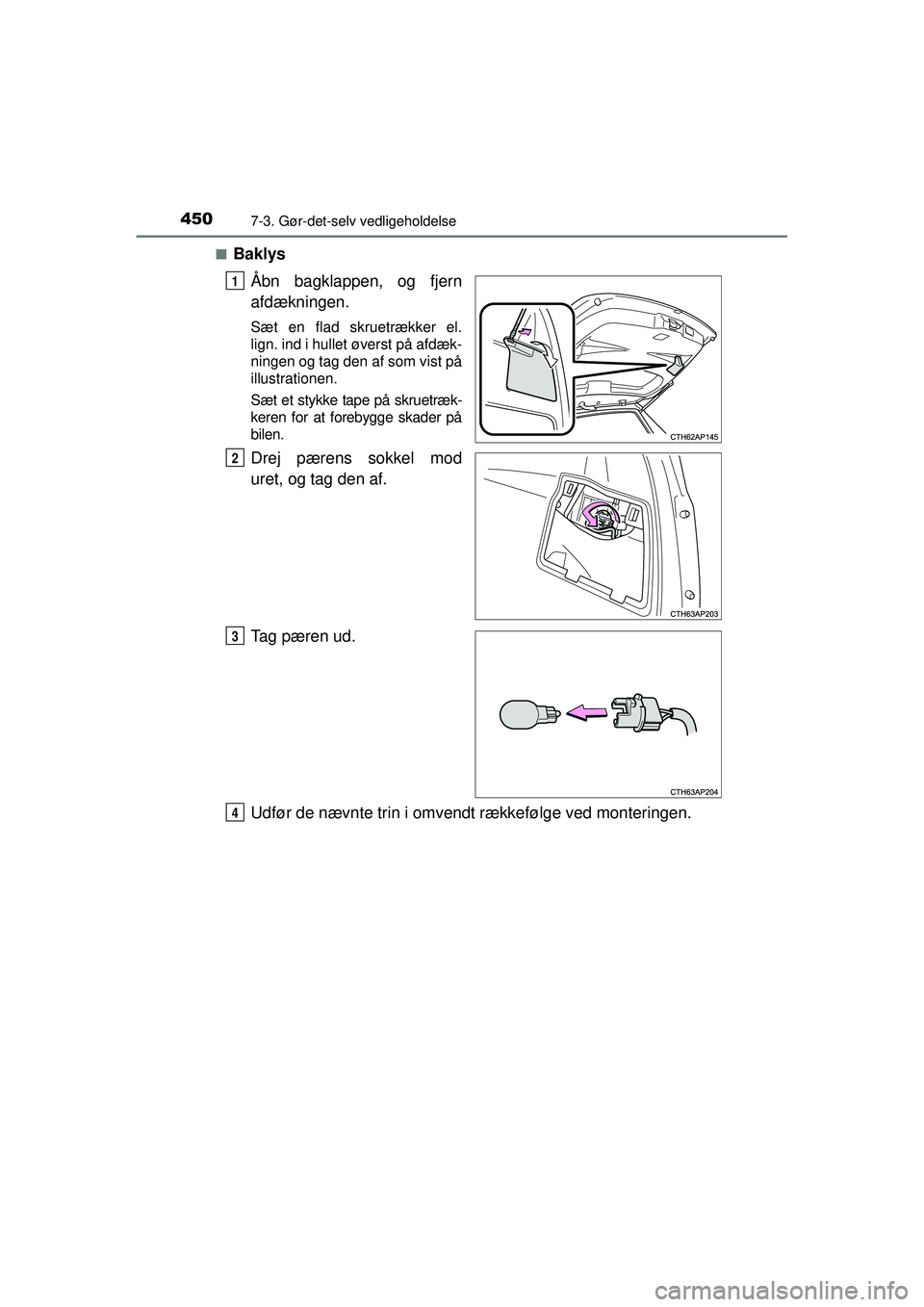

Baklys
Ã…bn bagklappen, og fjern
afdækningen.
Sæt en flad skruetrækker el.
lign. ind i hullet øverst på afdæk-
ningen og tag den af som vist på
illustrationen.
Sæt et stykke tape på skruetræk-
keren for at forebygge skader på
bilen.
Drej pærens sokkel mod
uret, og tag den af.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
