TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

4117-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

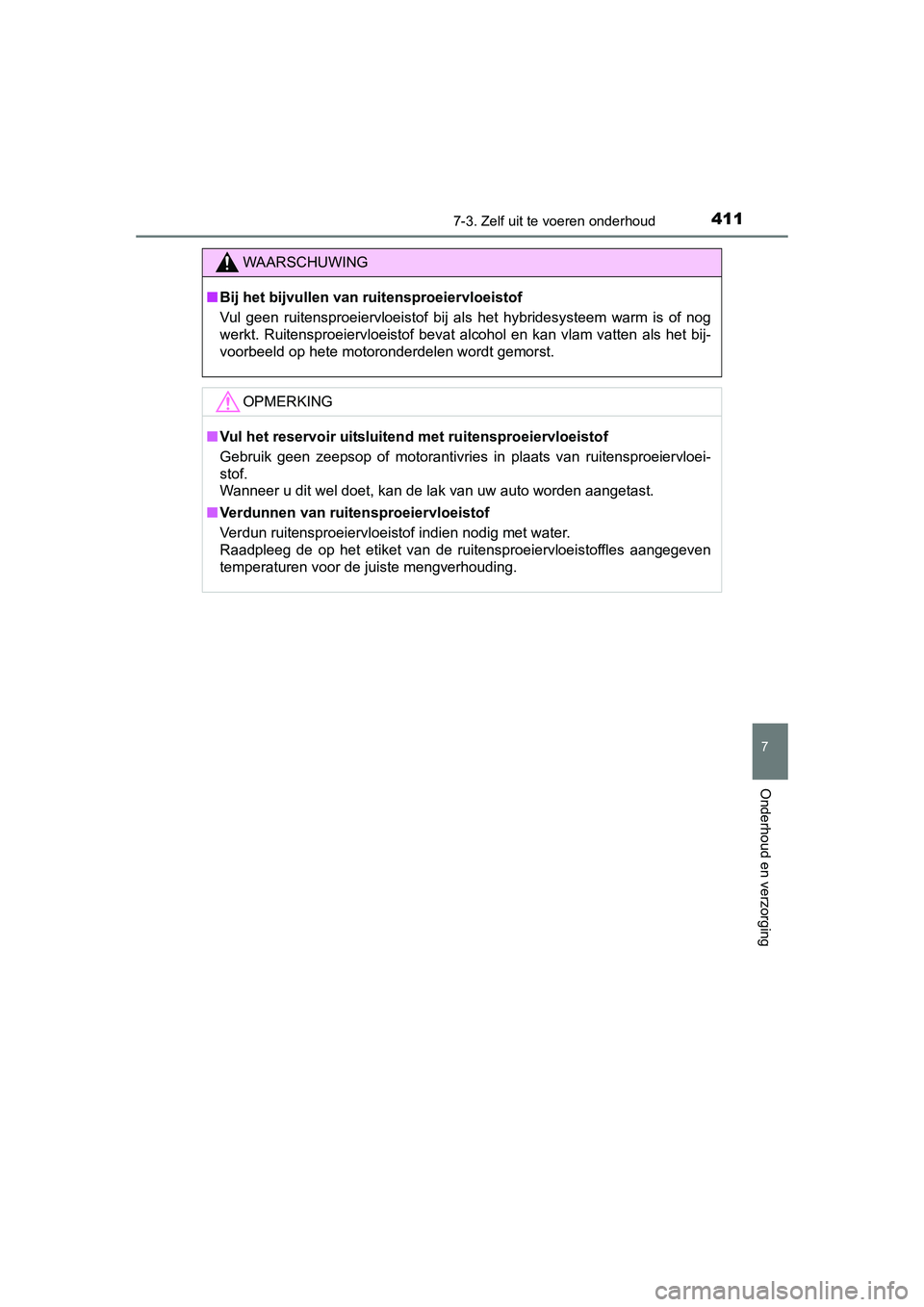

WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 411 Friday, April 24, 2015 10:36 AM

4127-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)■

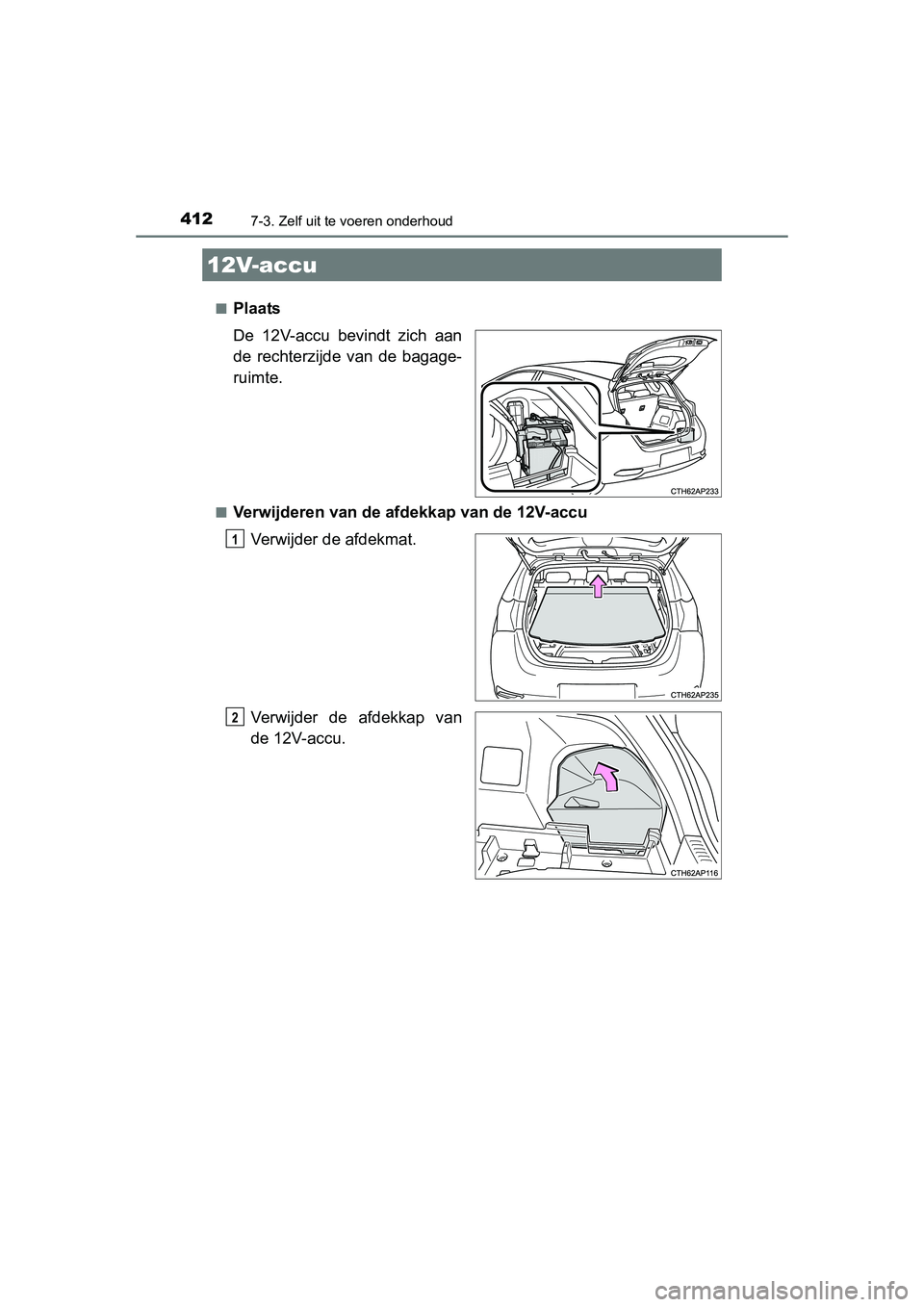

Plaats
De 12V-accu bevindt zich aan
de rechterzijde van de bagage-
ruimte.
■Verwijderen van de afdekkap van de 12V-accu
Verwijder de afdekmat.
Verwijder de afdekkap van
de 12V-accu.
12V-accu
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 412 Friday, April 24, 2015 10:36 AM

4137-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

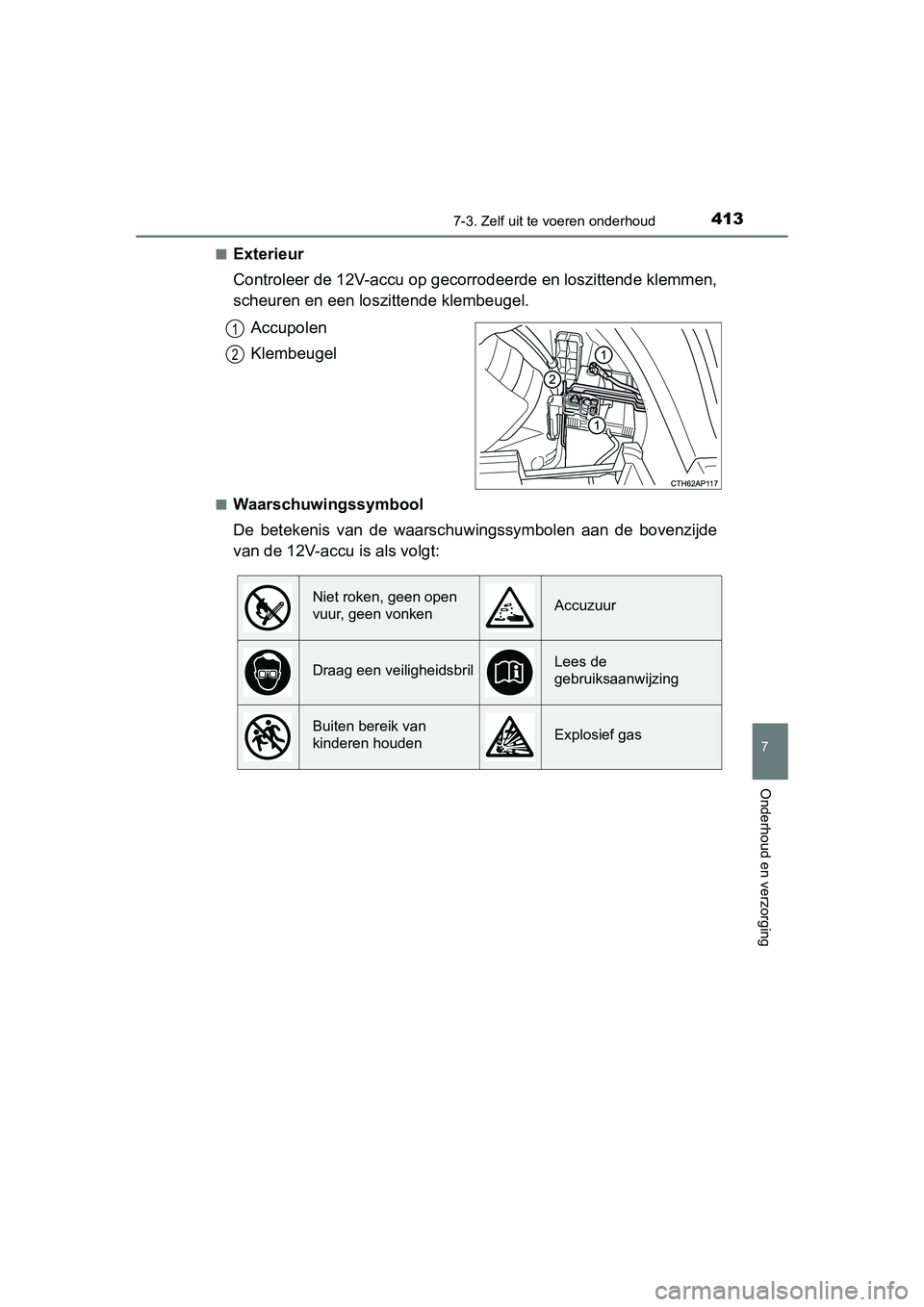

■Exterieur
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.Accupolen
Klembeugel
■Waarschuwingssymbool
De betekenis van de waarschu wingssymbolen aan de bovenzijde
van de 12V-accu is als volgt:
1
2
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 413 Friday, April 24, 2015 10:36 AM

4147-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

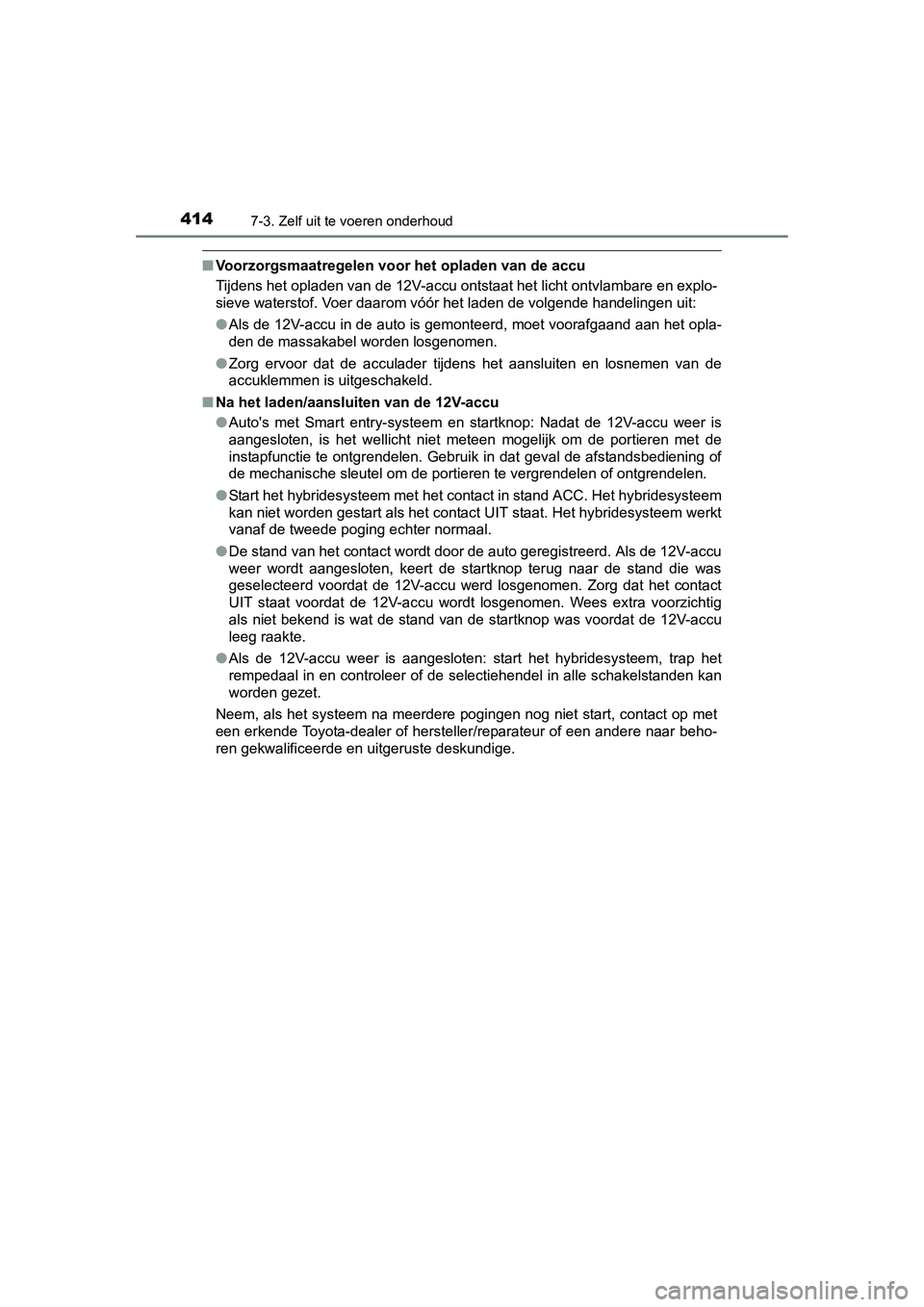

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Voer daarom vóór het laden de volgende handelingen uit:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Auto's met Smart entry-systeem en startknop: Nadat de 12V-accu weer is
aangesloten, is het wellicht niet meteen mogelijk om de portieren met de
instapfunctie te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem
kan niet worden gestart als het contact UIT staat. Het hybridesysteem werkt
vanaf de tweede poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Zorg dat het contact
UIT staat voordat de 12V-accu wordt losgenomen. Wees extra voorzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
● Als de 12V-accu weer is aangesloten: start het hybridesysteem, trap het
rempedaal in en controleer of de selectiehendel in alle schakelstanden kan
worden gezet.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 414 Friday, April 24, 2015 10:36 AM

4157-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

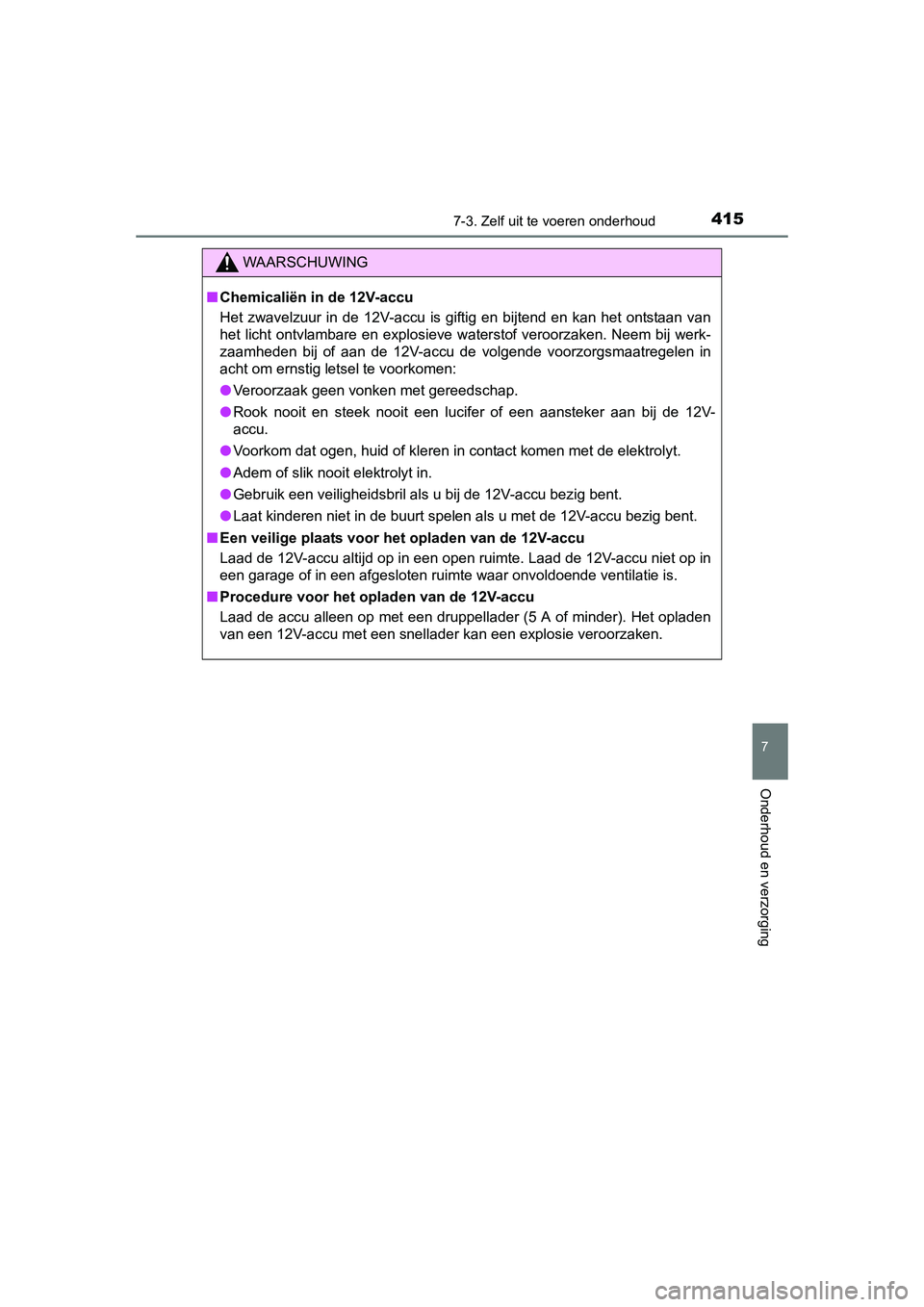

WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Procedure voor het opladen van de 12V-accu
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een 12V-accu met een snellader kan een explosie veroorzaken.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 415 Friday, April 24, 2015 10:36 AM

4167-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

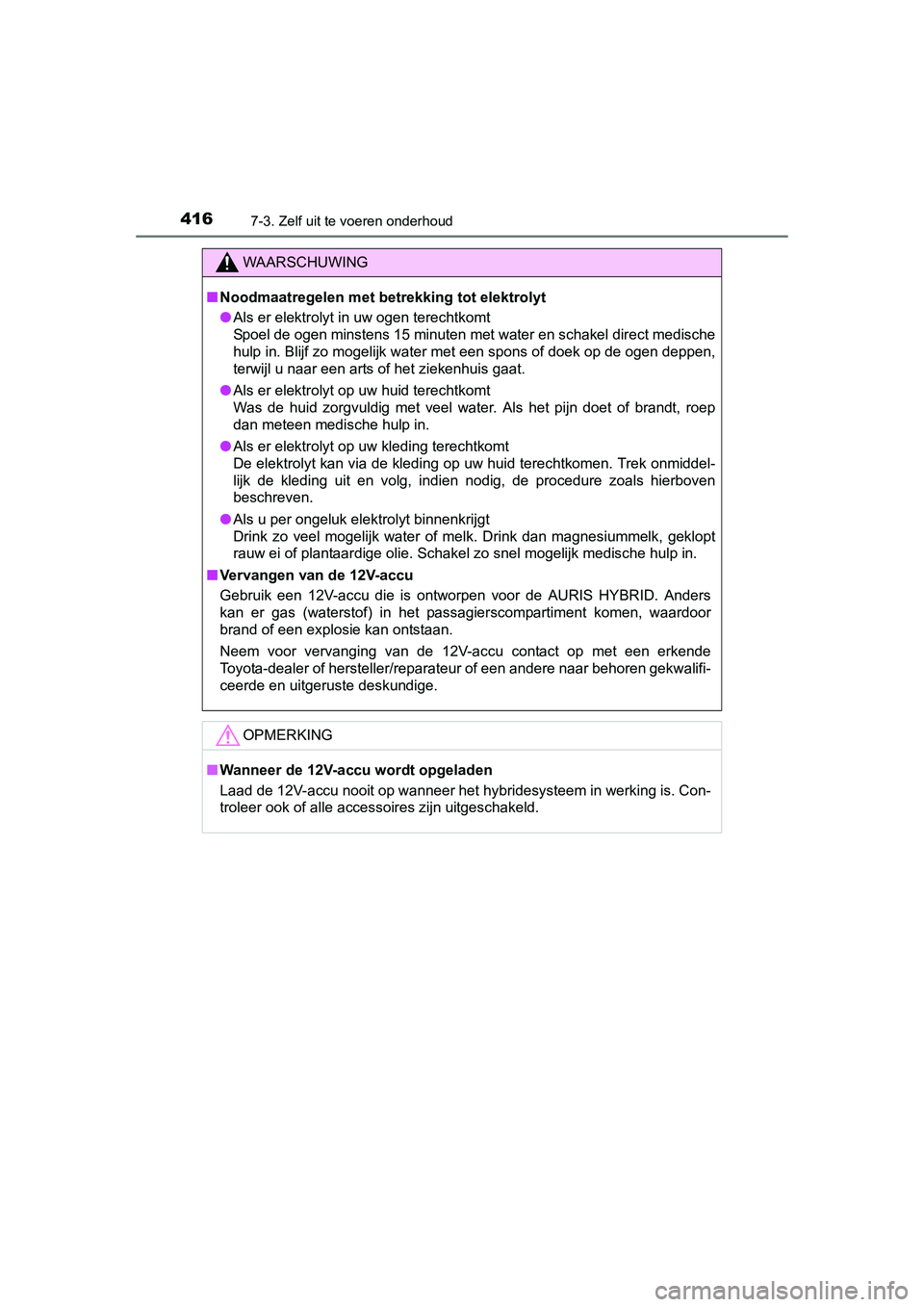

WAARSCHUWING
■Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roep
dan meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Drink dan magnesiummelk, geklopt
rauw ei of plantaardige olie. Schakel zo snel mogelijk medische hulp in.
■ Vervangen van de 12V-accu
Gebruik een 12V-accu die is ontworpen voor de AURIS HYBRID. Anders
kan er gas (waterstof) in het passagierscompartiment komen, waardoor
brand of een explosie kan ontstaan.
Neem voor vervanging van de 12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Con-
troleer ook of alle accessoires zijn uitgeschakeld.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 416 Friday, April 24, 2015 10:36 AM

4177-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

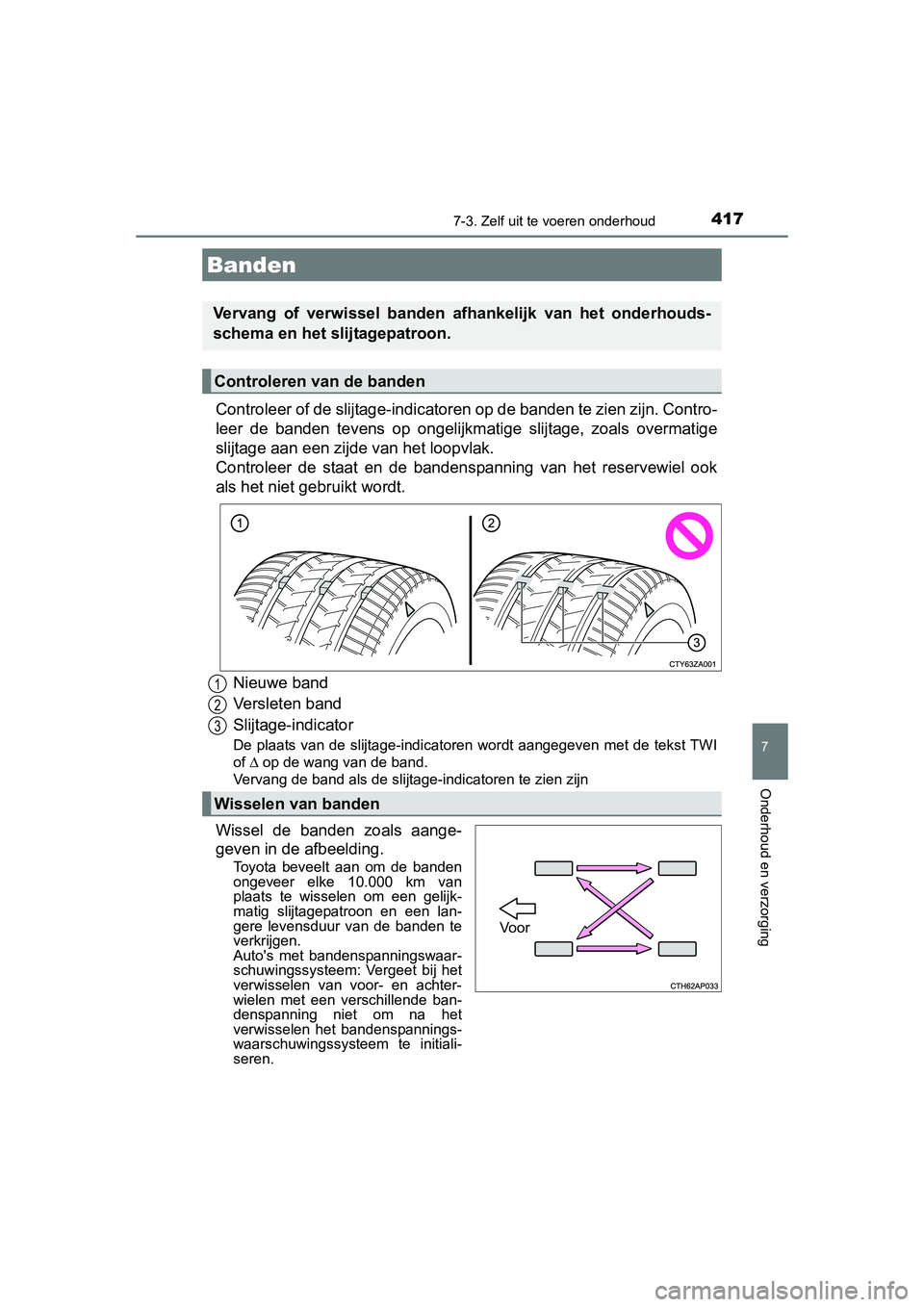

Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten band
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Auto's met bandenspanningswaar-
schuwingssysteem: Vergeet bij het
verwisselen van voor- en achter-
wielen met een verschillende ban-
denspanning niet om na het
verwisselen het bandenspannings-
waarschuwingssysteem te initiali-
seren.
Banden
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 417 Friday, April 24, 2015 10:36 AM

4187-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

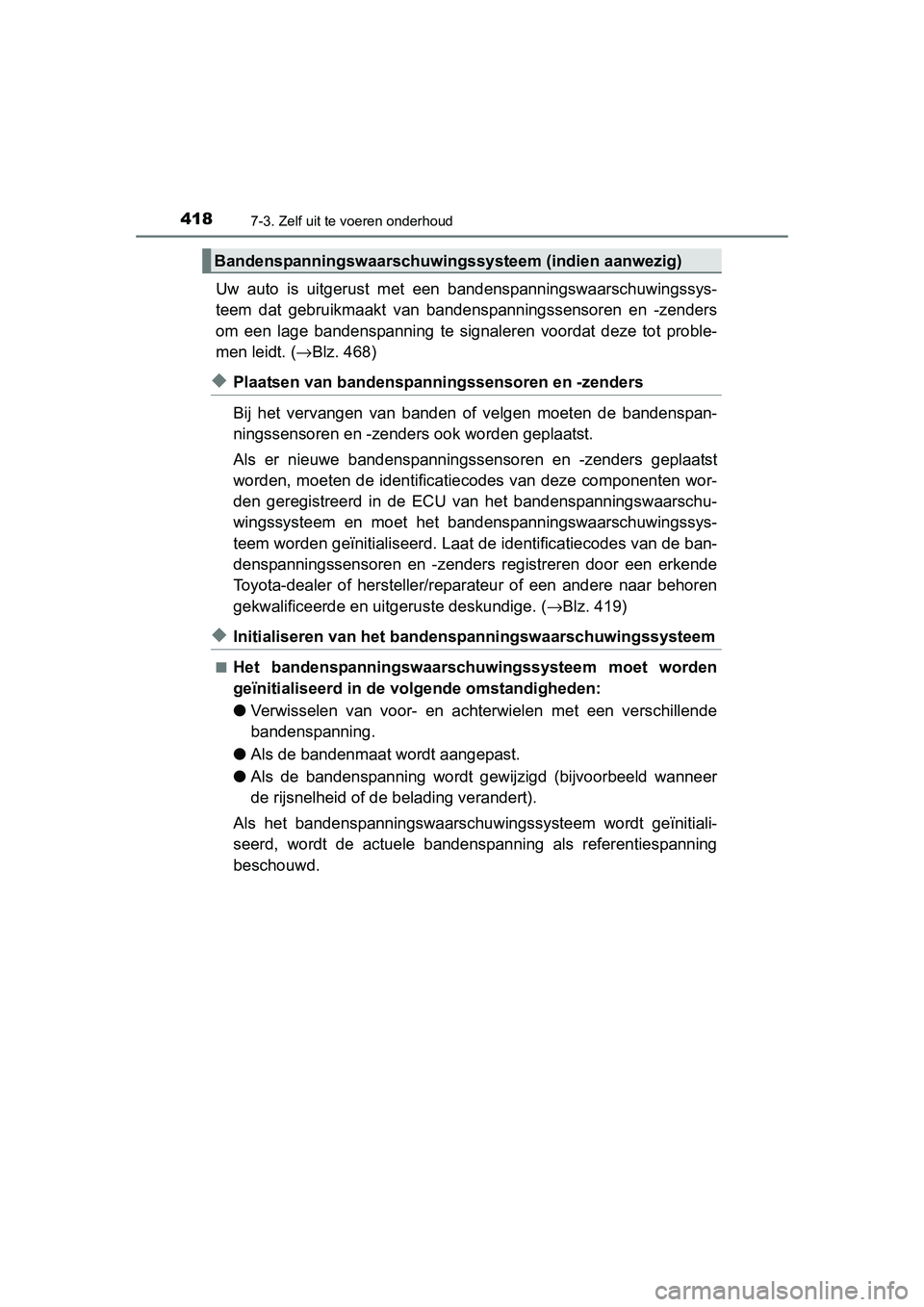

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt. ( →Blz. 468)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanning ssensoren en -zenders geplaatst
worden, moeten de identificati ecodes van deze componenten wor-
den geregistreerd in de ECU van het bandenspanningswaarschu-
wingssysteem en moet het ban denspanningswaarschuwingssys-
teem worden geïnitialiseerd. Laat de identificatiecodes van de ban-
denspanningssensoren en -zenders registreren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. ( →Blz. 419)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd in de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning.
● Als de bandenmaat wordt aangepast.
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert).
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssy steem (indien aanwezig)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 418 Friday, April 24, 2015 10:36 AM

4197-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

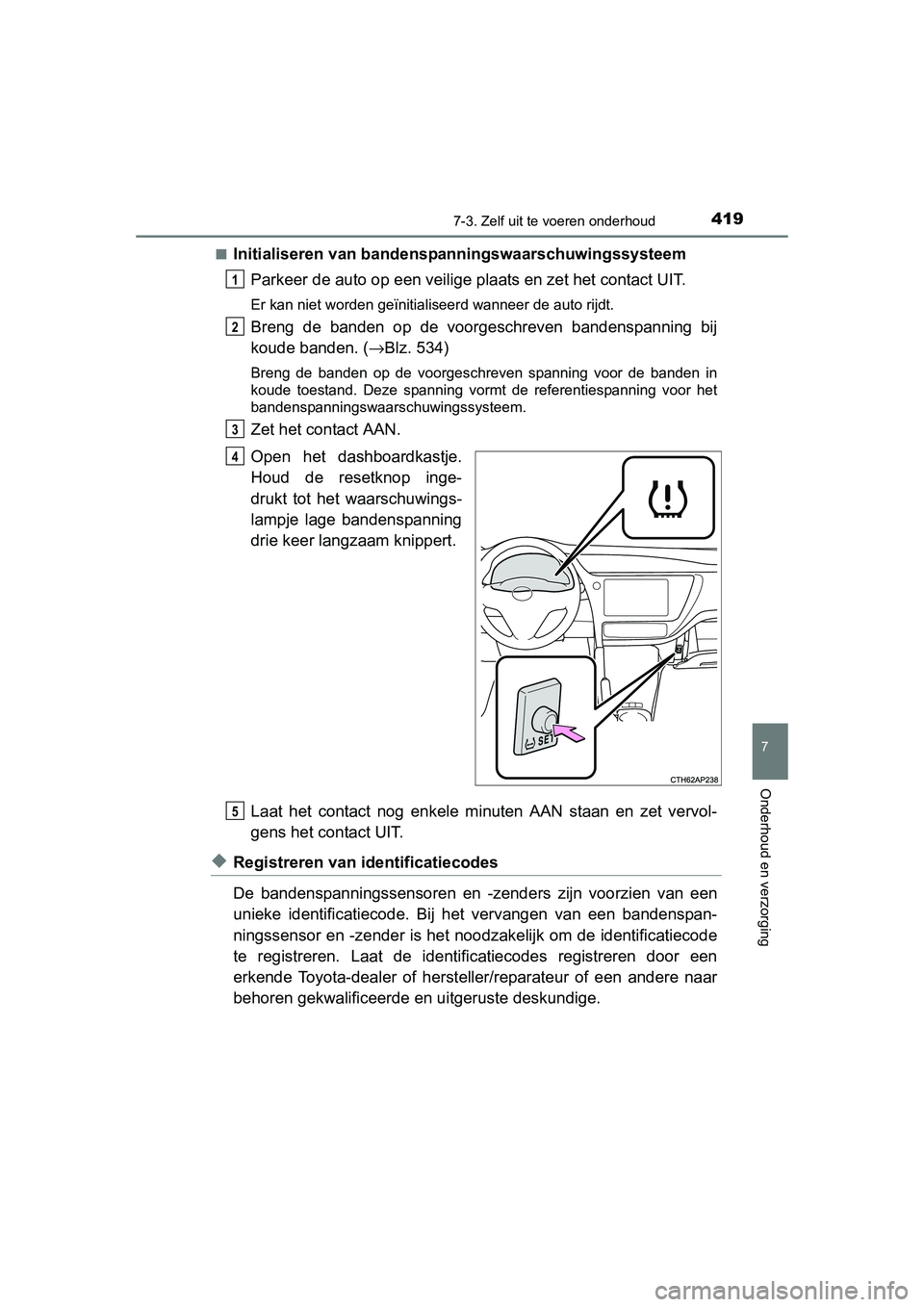

■Initialiseren van bandenspanningswaarschuwingssysteemParkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven bandenspanning bij
koude banden. ( →Blz. 534)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Open het dashboardkastje.
Houd de resetknop inge-
drukt tot het waarschuwings-
lampje lage bandenspanning
drie keer langzaam knippert.
Laat het contact nog enkele minuten AAN staan en zet vervol-
gens het contact UIT.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zend ers zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 419 Friday, April 24, 2015 10:36 AM

4207-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

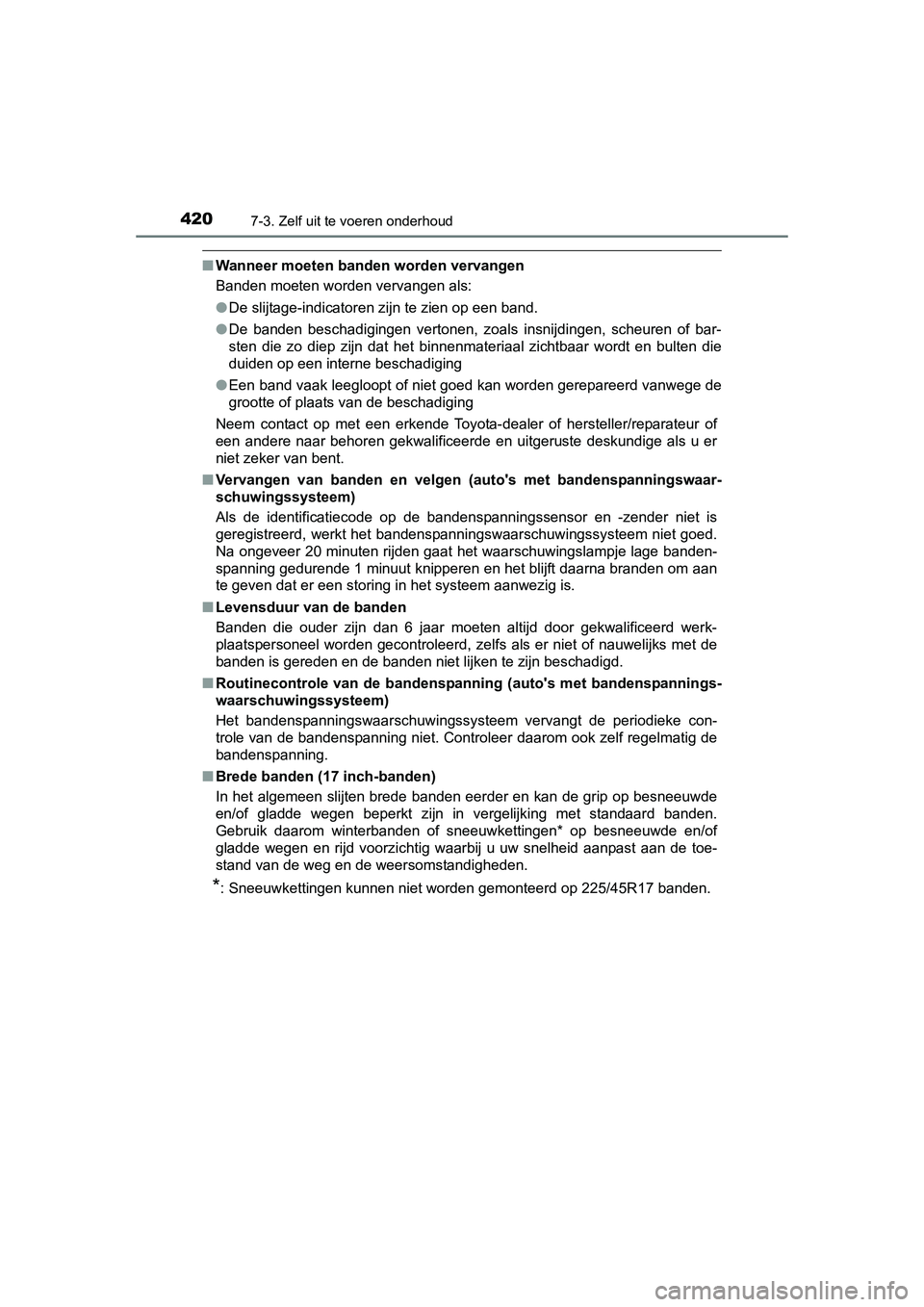

■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Vervangen van banden en velgen (a uto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode op de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet goed.
Na ongeveer 20 minuten rijden gaat het waarschuwingslampje lage banden-
spanning gedurende 1 minuut knipperen en het blijft daarna branden om aan
te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet lijken te zijn beschadigd.
■ Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■ Brede banden (17 inch-banden)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde\
en/of gladde wegen beperkt zijn in vergelijking met standaard banden.
Gebruik daarom winterbanden of sneeuwkettingen* op besneeuwde en/of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toe-
stand van de weg en de weersomstandigheden.
*: Sneeuwkettingen kunnen niet worden gemonteerd op 225/45R17 banden.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 420 Friday, April 24, 2015 10:36 AM
