TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

4317-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw het dashboardkastje aan
de zijde die zich het dichtst bij
het portier bevindt naar binnen
om de klauwen vrij te maken.
Trek vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
Verwijder de afdekkap van het
filter.

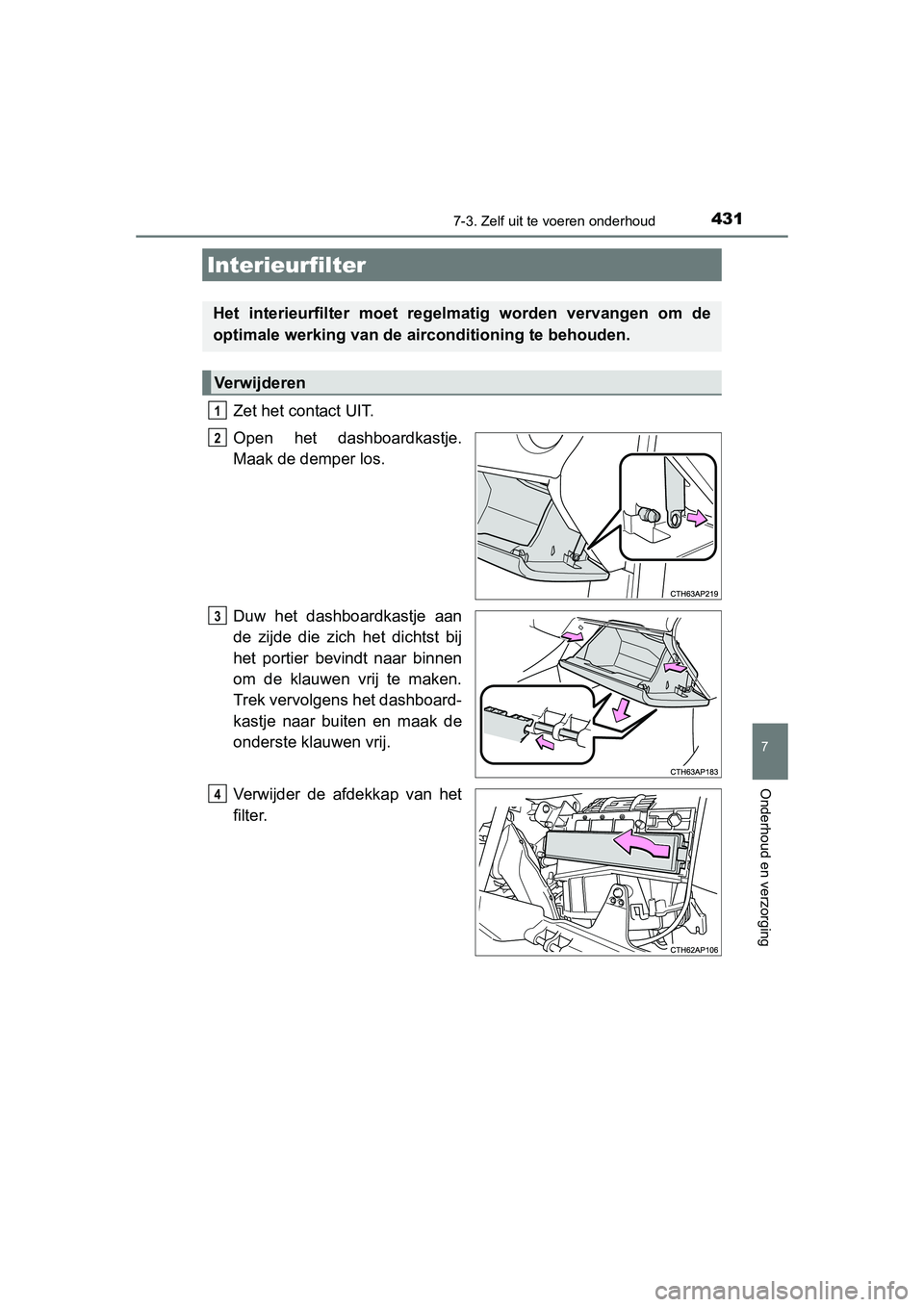

Interieurfilter
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
4
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 431 Friday, April 24, 2015 10:36 AM

4327-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)■

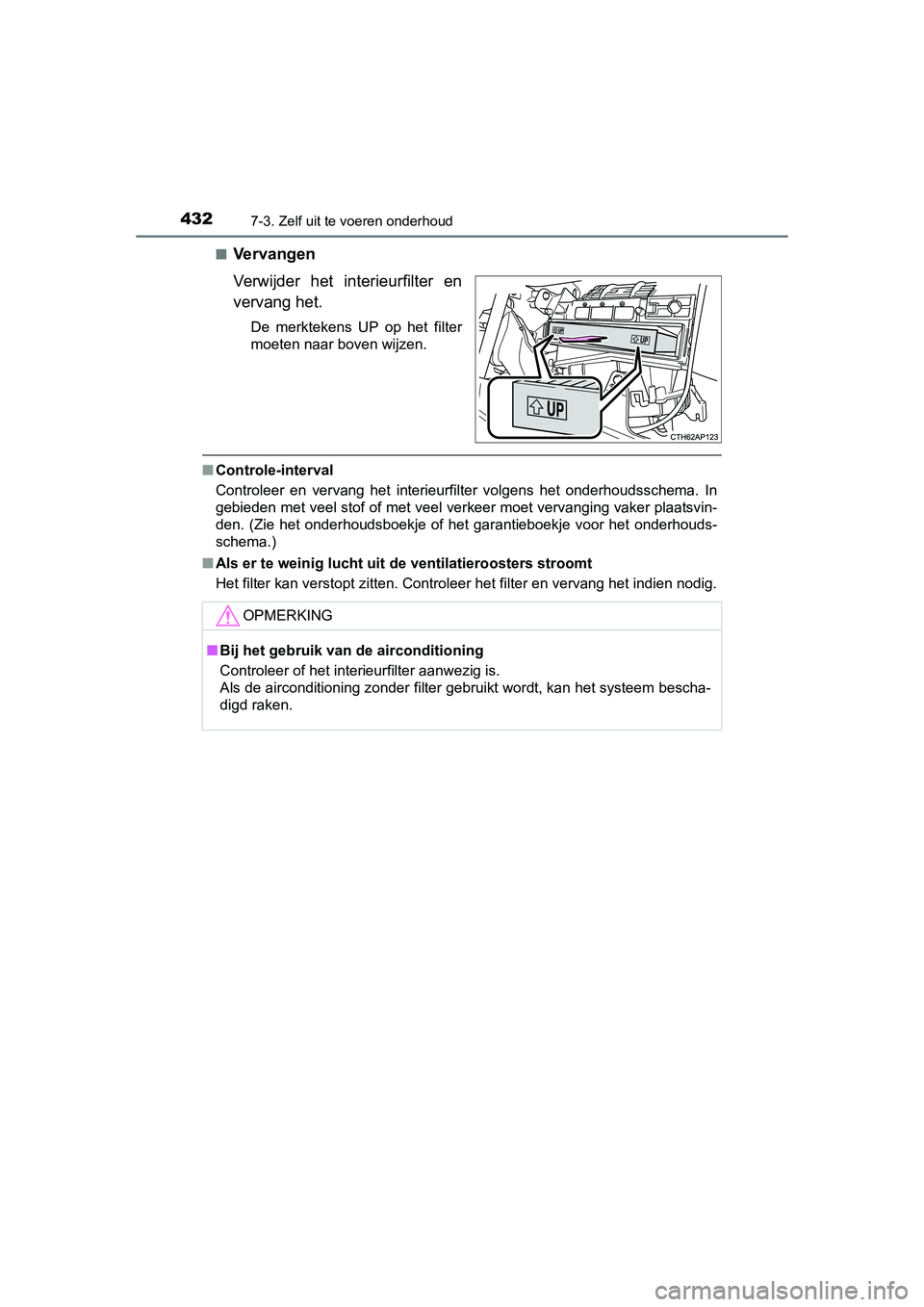

Vervangen
Verwijder het interieurfilter en
vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
■
Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 432 Friday, April 24, 2015 10:36 AM

4337-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging
●Sleufkopschroevendraaier
● Kleine, platte schroevendraaier
● Lithiumbatterij CR2032
Neem de mechanische sleutel
uit de houder.
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de accukap.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.

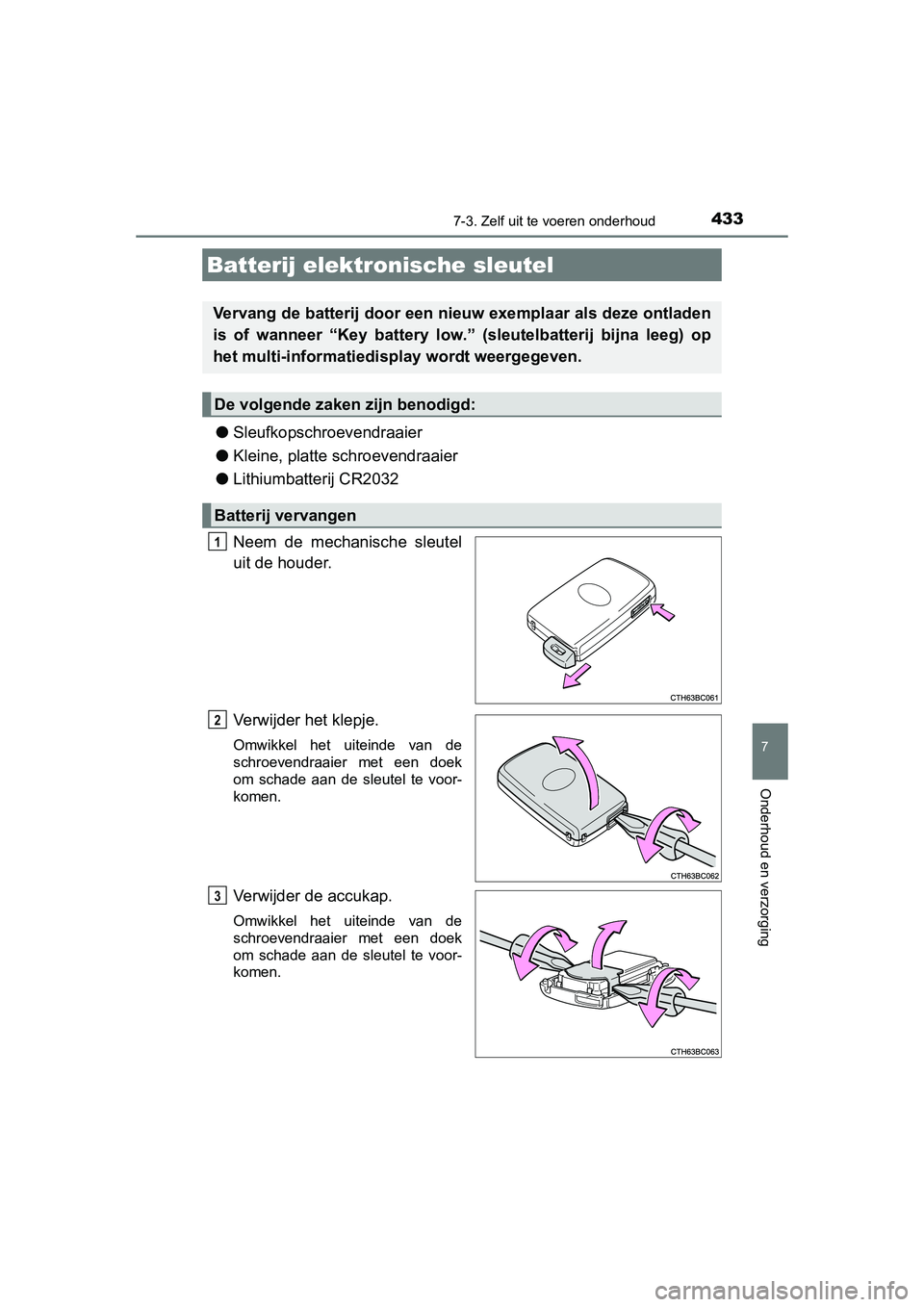

Batterij elektronische sleutel
Vervang de batterij door een ni euw exemplaar als deze ontladen
is of wanneer “Key battery low.” (sleutelbatterij bijna leeg) op
het multi-informatiedisplay wordt weergegeven.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 433 Friday, April 24, 2015 10:36 AM

4347-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

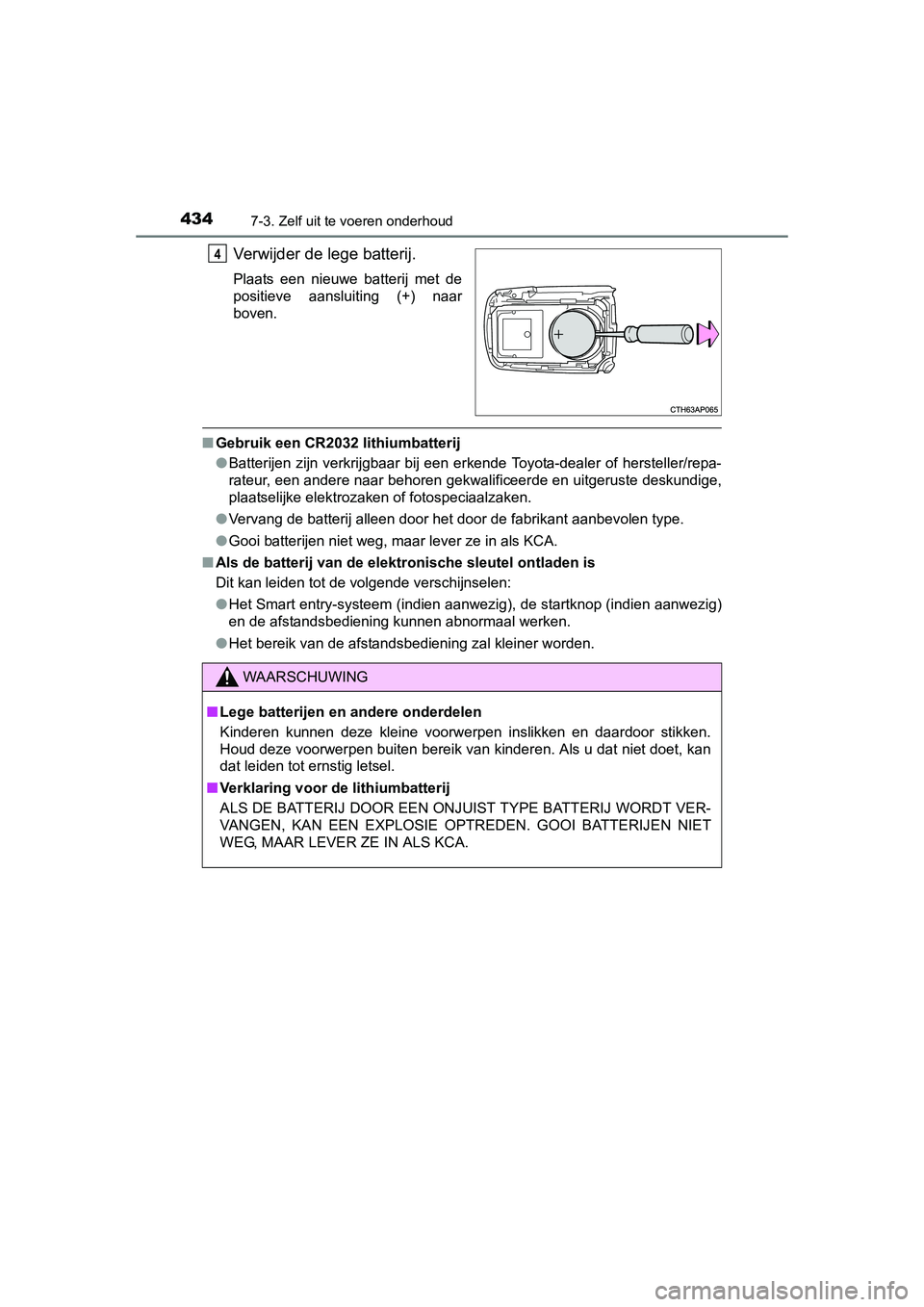

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem (indien aanwezig), de startknop (indien aanwezig)
en de afstandsbediening kunnen abnormaal werken.
● Het bereik van de afstandsbediening zal kleiner worden.
4
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 434 Friday, April 24, 2015 10:36 AM

4357-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

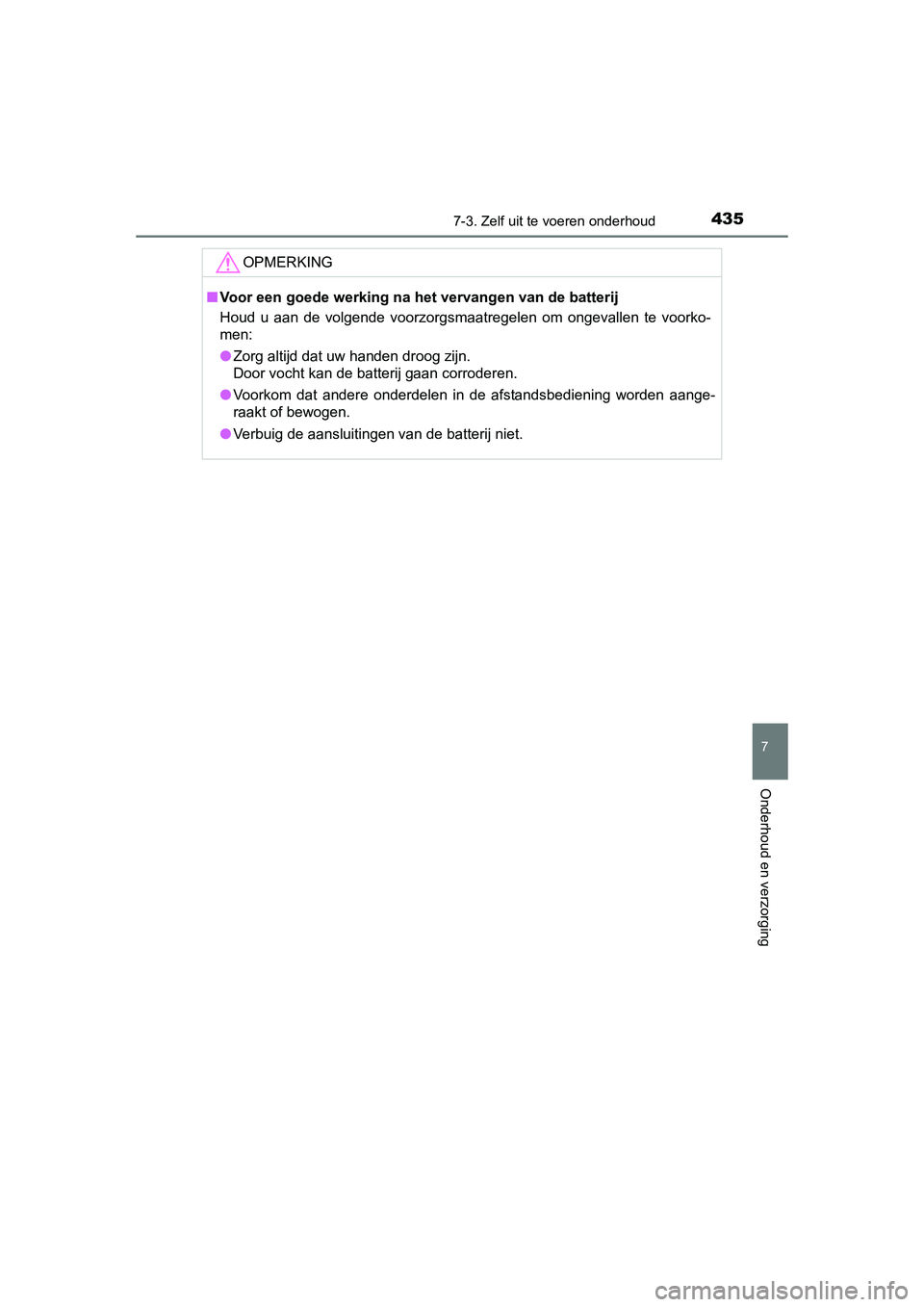

OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 435 Friday, April 24, 2015 10:36 AM

4367-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het dek-
sel omhoog.
Onder het dashboard aan bestuurderszijde (auto met linkse bestu-
ring)
Ty p e A :
Verwijder het deksel.

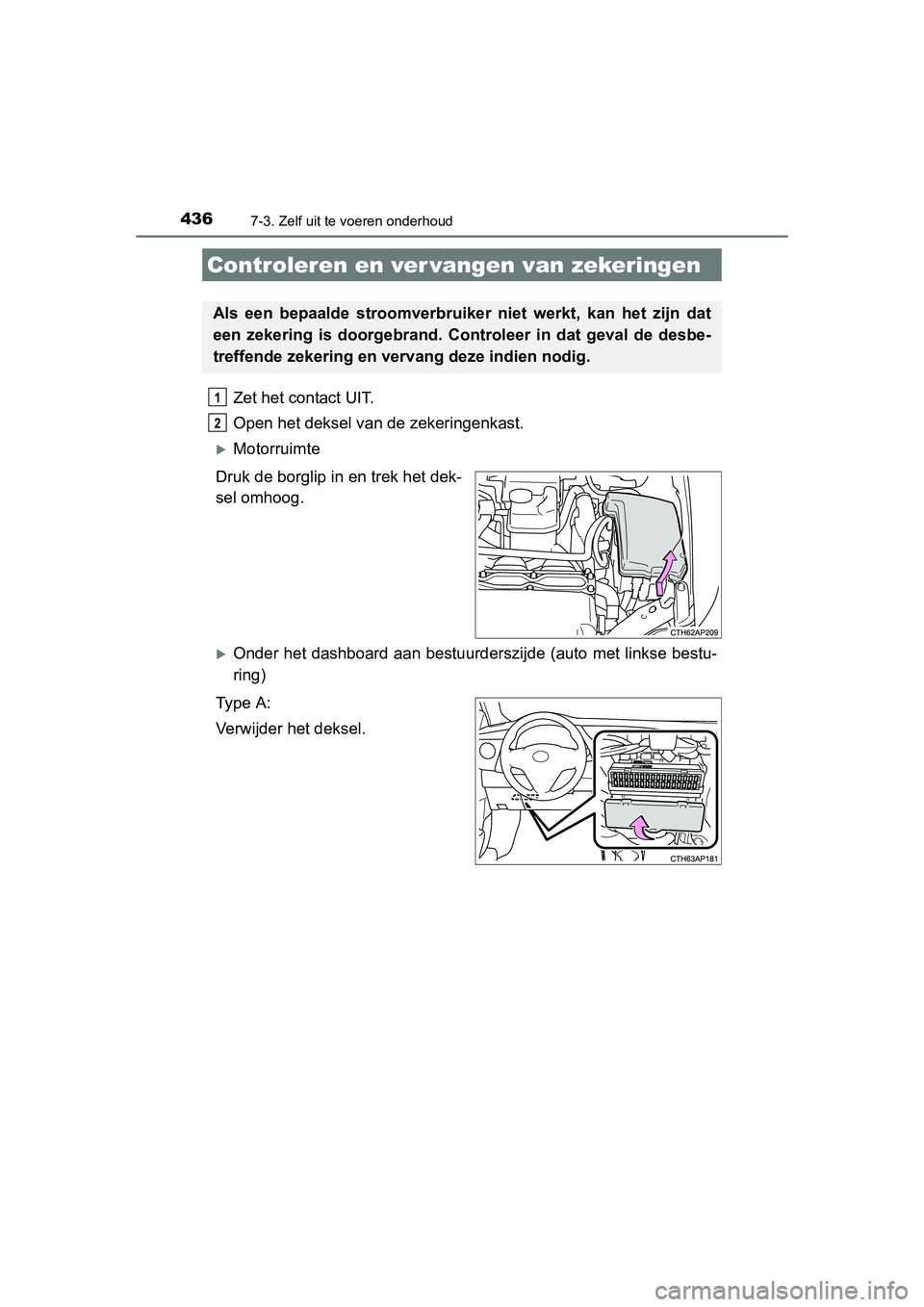

Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 436 Friday, April 24, 2015 10:36 AM

4377-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

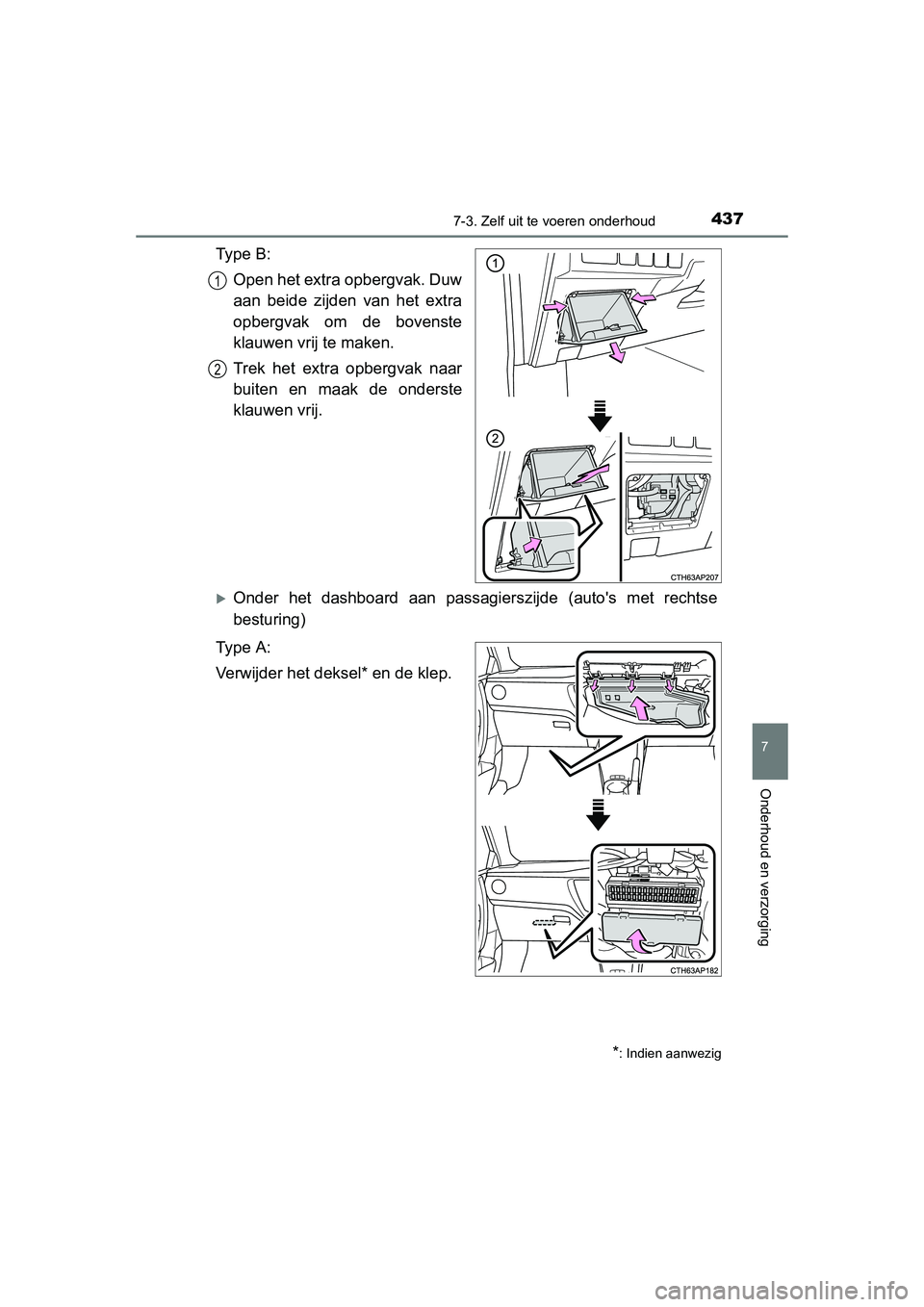

Ty p e B :Open het extra opbergvak. Duw
aan beide zijden van het extra
opbergvak om de bovenste
klauwen vrij te maken.
Trek het extra opbergvak naar
buiten en maak de onderste
klauwen vrij.
Onder het dashboard aan passagierszijde (auto's met rechtse
besturing)
Ty p e A :
Verwijder het deksel* en de klep.
1
2
*: Indien aanwezig
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 437 Friday, April 24, 2015 10:36 AM

4387-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

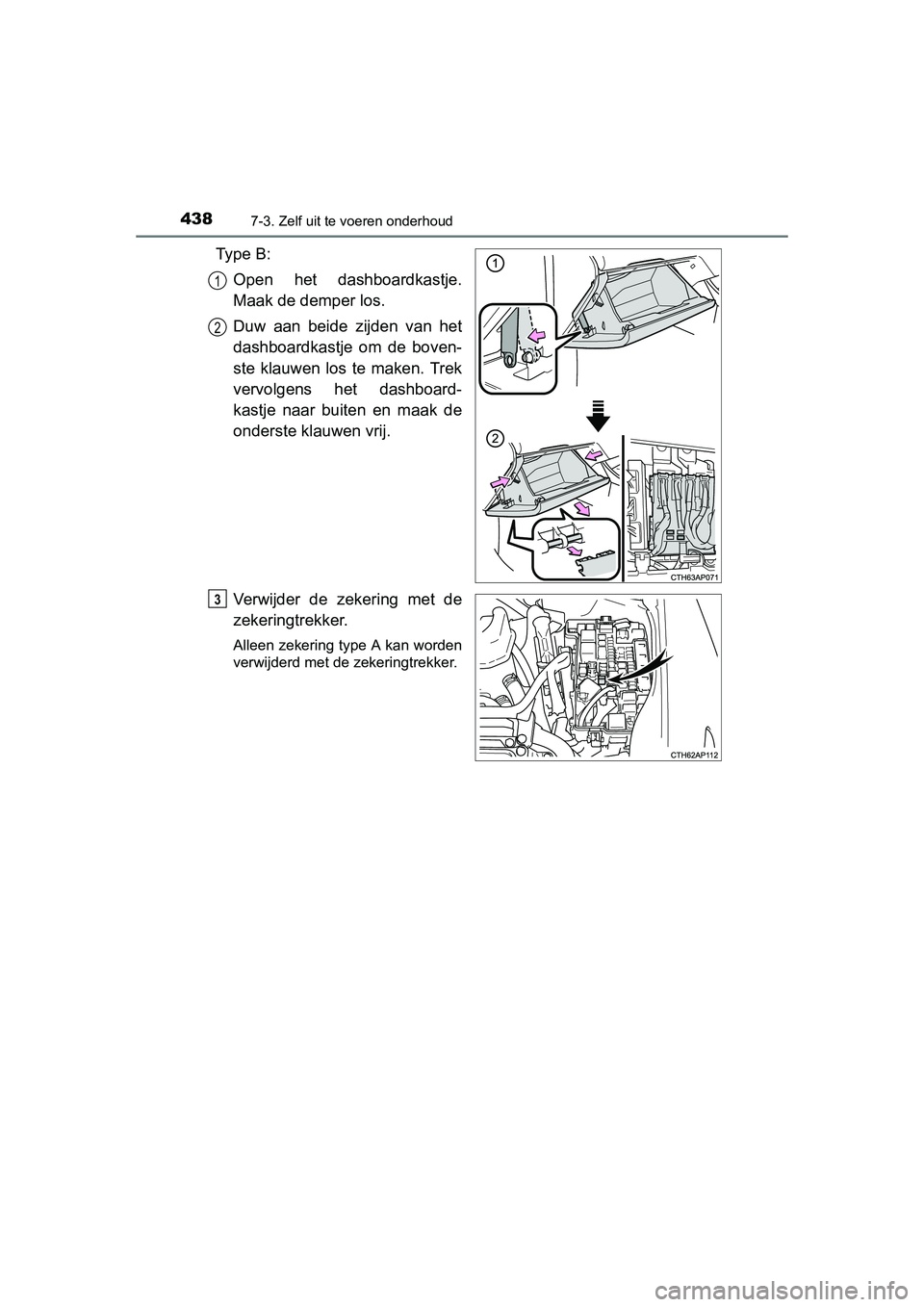

Ty p e B :Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken. Trek
vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 438 Friday, April 24, 2015 10:36 AM

4397-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

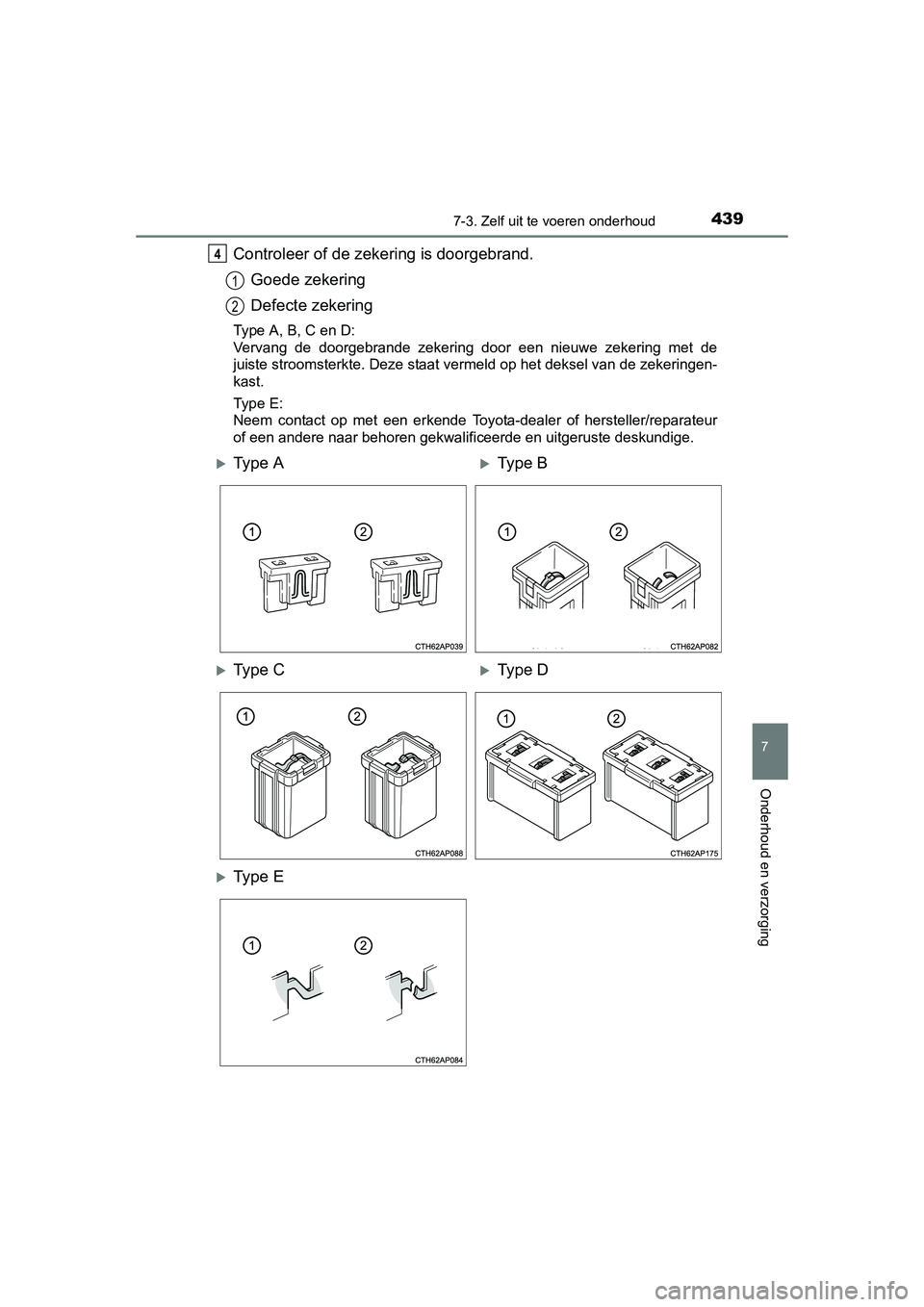

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 439 Friday, April 24, 2015 10:36 AM

4407-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

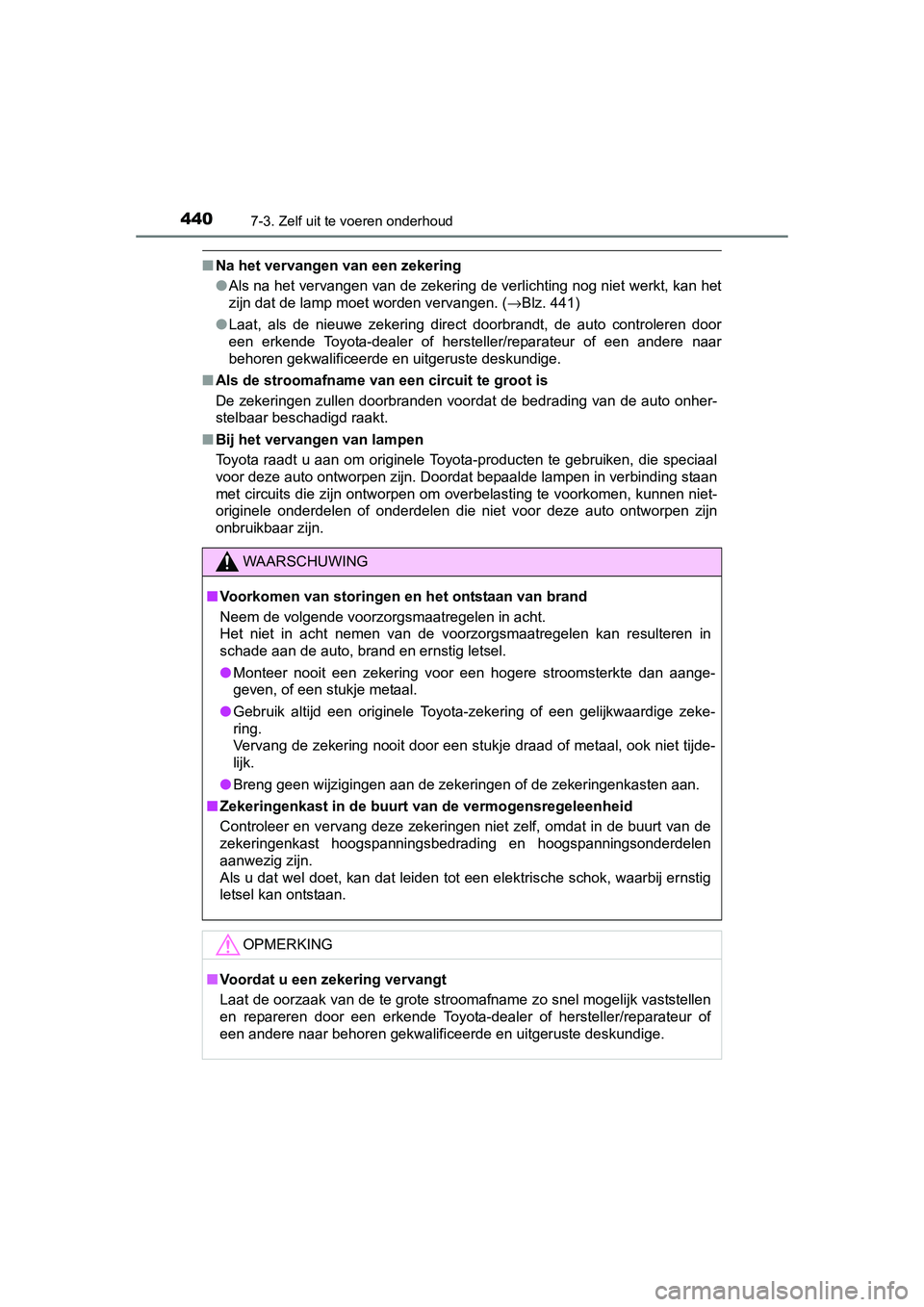

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 441)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
