TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

4017-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

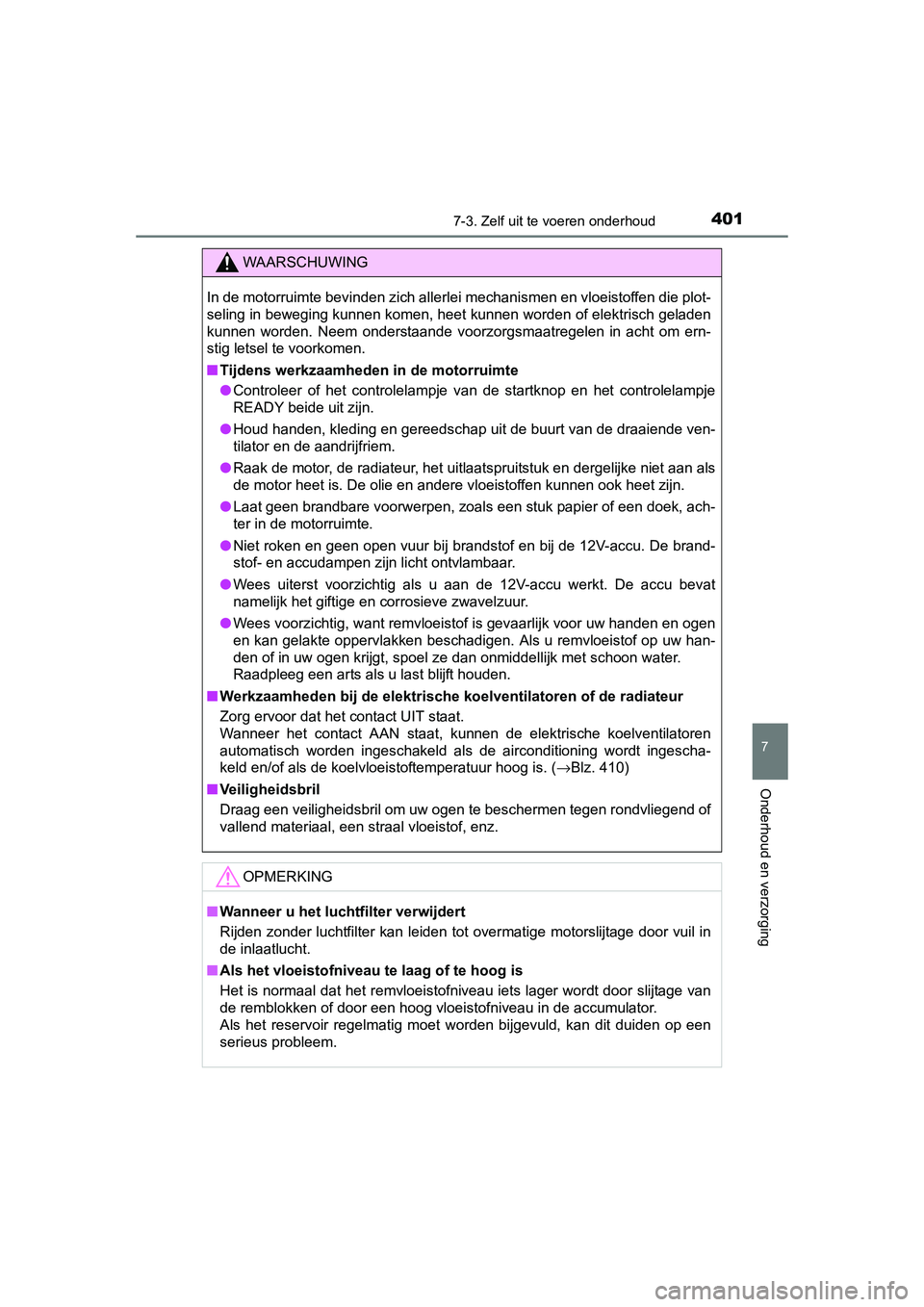

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Controleer of het controlelampje van de startknop en het controlelampje
READY beide uit zijn.
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Niet roken en geen open vuur bij brandstof en bij de 12V-accu. De brand-
stof- en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. (→Blz. 410)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 401 Friday, April 24, 2015 10:36 AM

4027-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

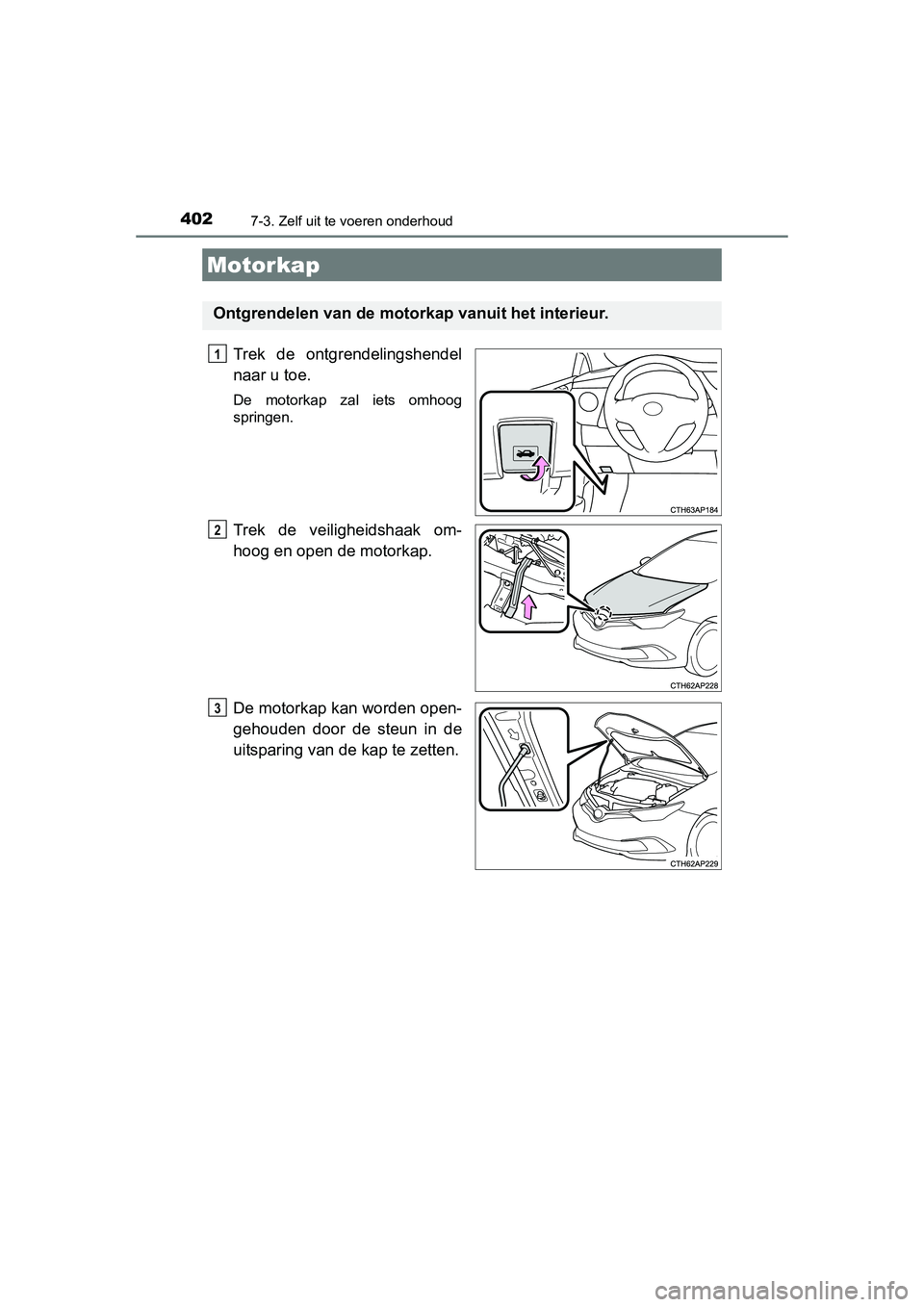

Trek de ontgrendelingshendel
naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak om-
hoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 402 Friday, April 24, 2015 10:36 AM

4037-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in het klemmetje is
geplaatst, kan deze verbogen raken.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 403 Friday, April 24, 2015 10:36 AM

4047-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
◆Voor
◆Achter
Type A
Type B

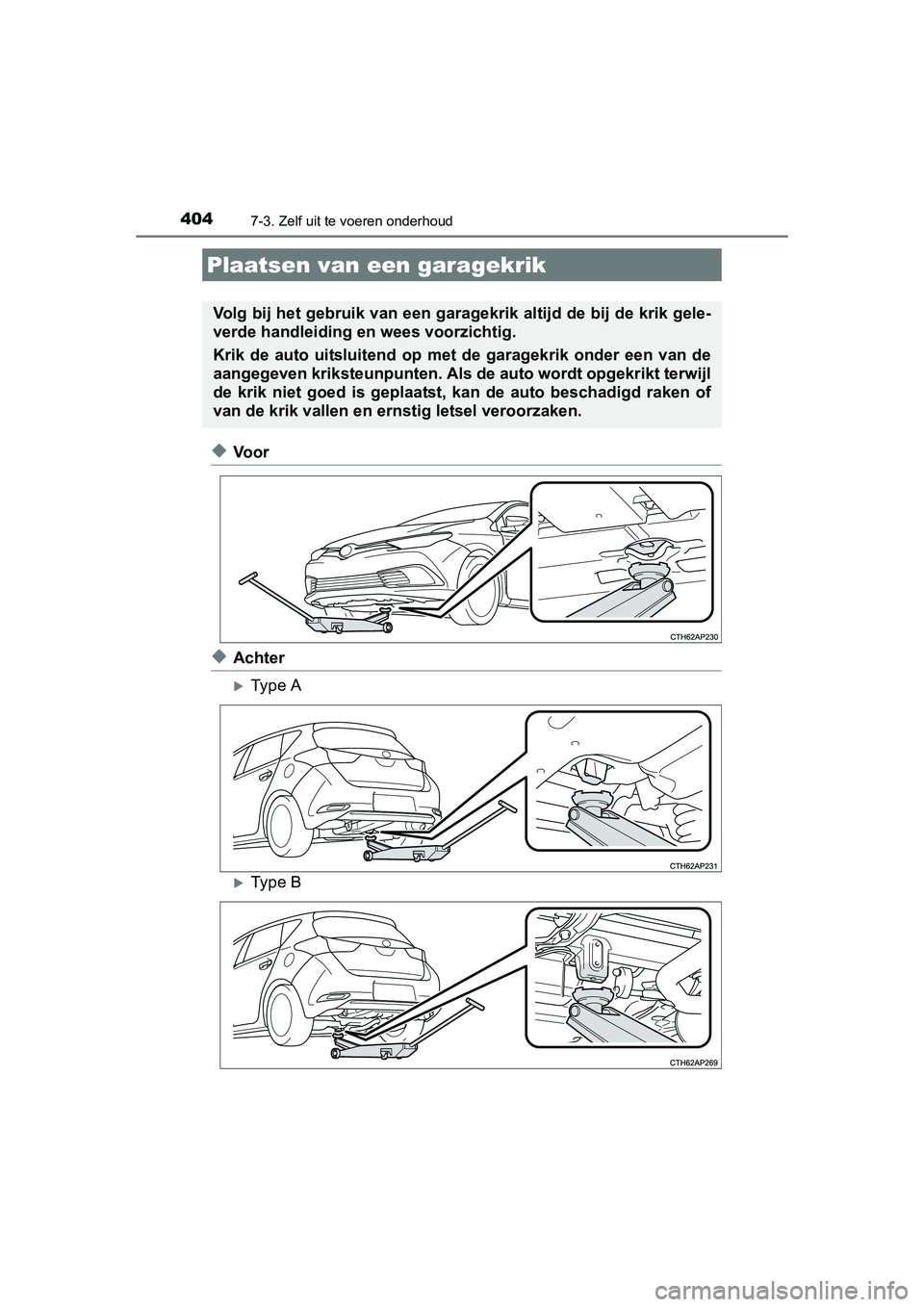

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 404 Friday, April 24, 2015 10:36 AM

4057-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

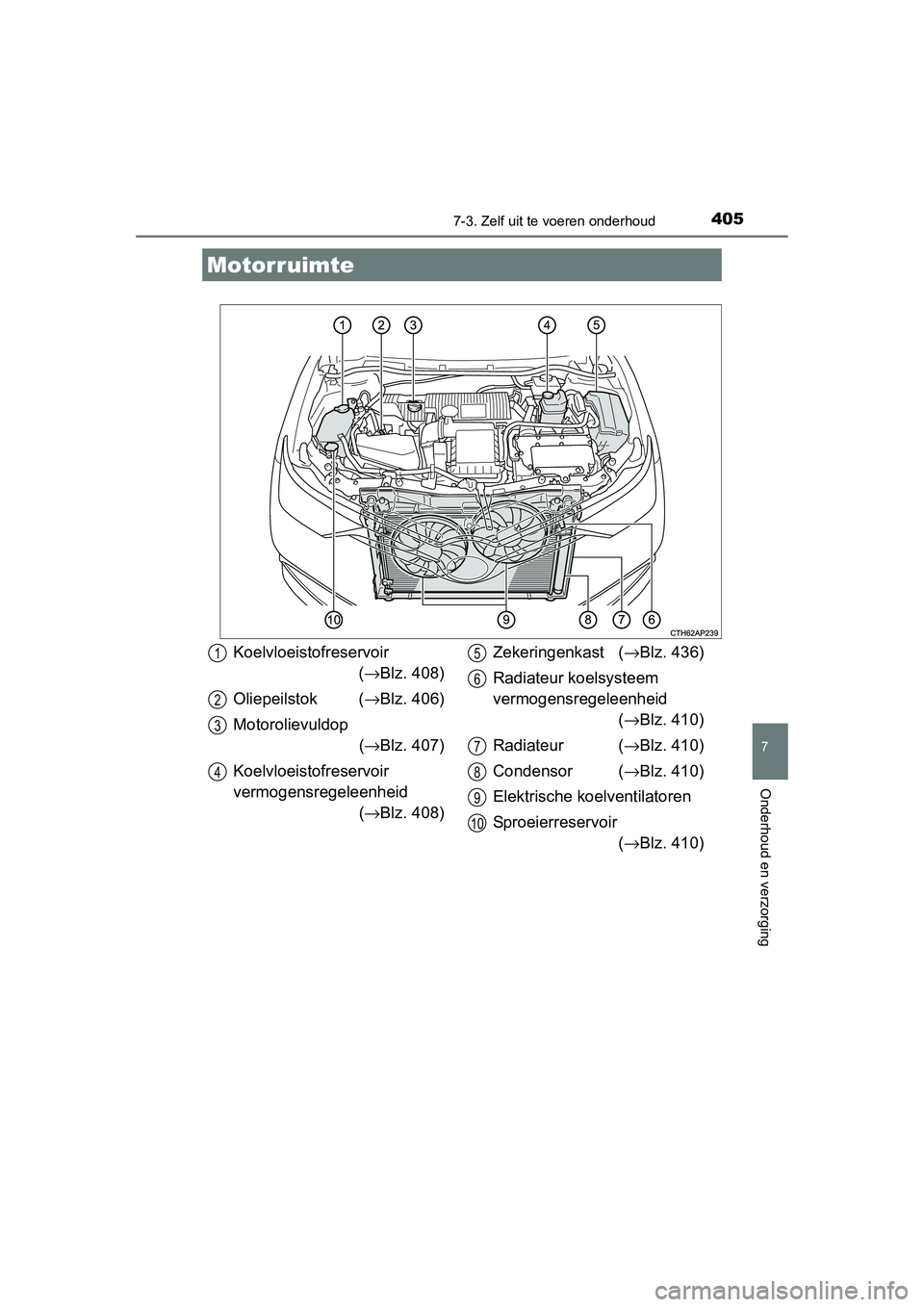

Motorruimte
Koelvloeistofreservoir(→ Blz. 408)
Oliepeilstok ( →Blz. 406)
Motorolievuldop (→ Blz. 407)
Koelvloeistofreservoir
vermogensregeleenheid (→ Blz. 408) Zekeringenkast (
→Blz. 436)
Radiateur koelsysteem
vermogensregeleenheid (→ Blz. 410)
Radiateur ( →Blz. 410)
Condensor ( →Blz. 410)
Elektrische koelventilatoren
Sproeierreservoir (→ Blz. 410)1
2
3
4
5
6
7
8
9
10
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 405 Friday, April 24, 2015 10:36 AM

4067-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

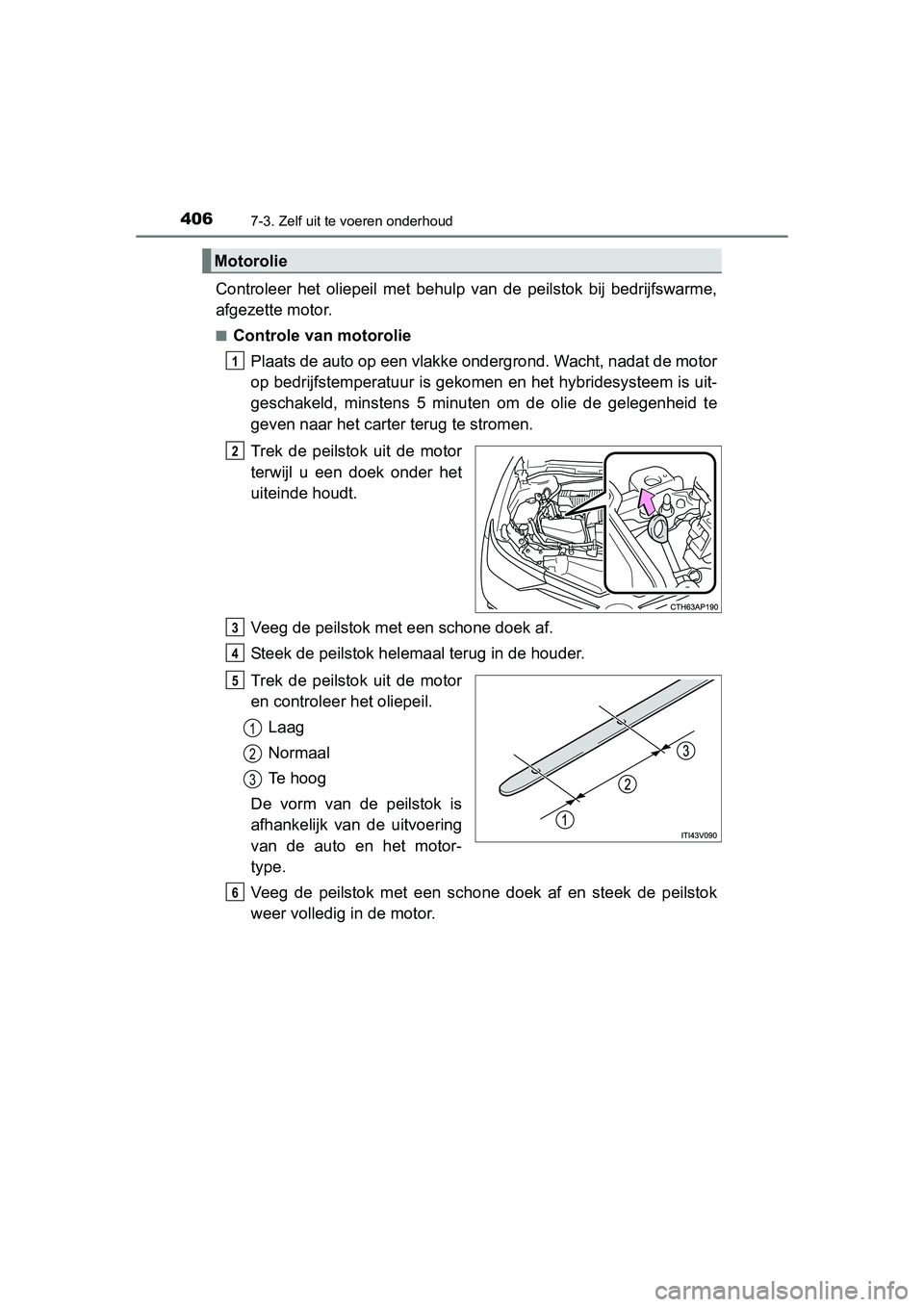

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een vlakke ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uit-
geschakeld, minstens 5 minuten om de olie de gelegenheid te
geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor
en controleer het oliepeil.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok met een schone doek af en steek de peilstok
weer volledig in de motor.
Motorolie
1
2
3
4
5
1
2
3
6
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 406 Friday, April 24, 2015 10:36 AM

4077-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

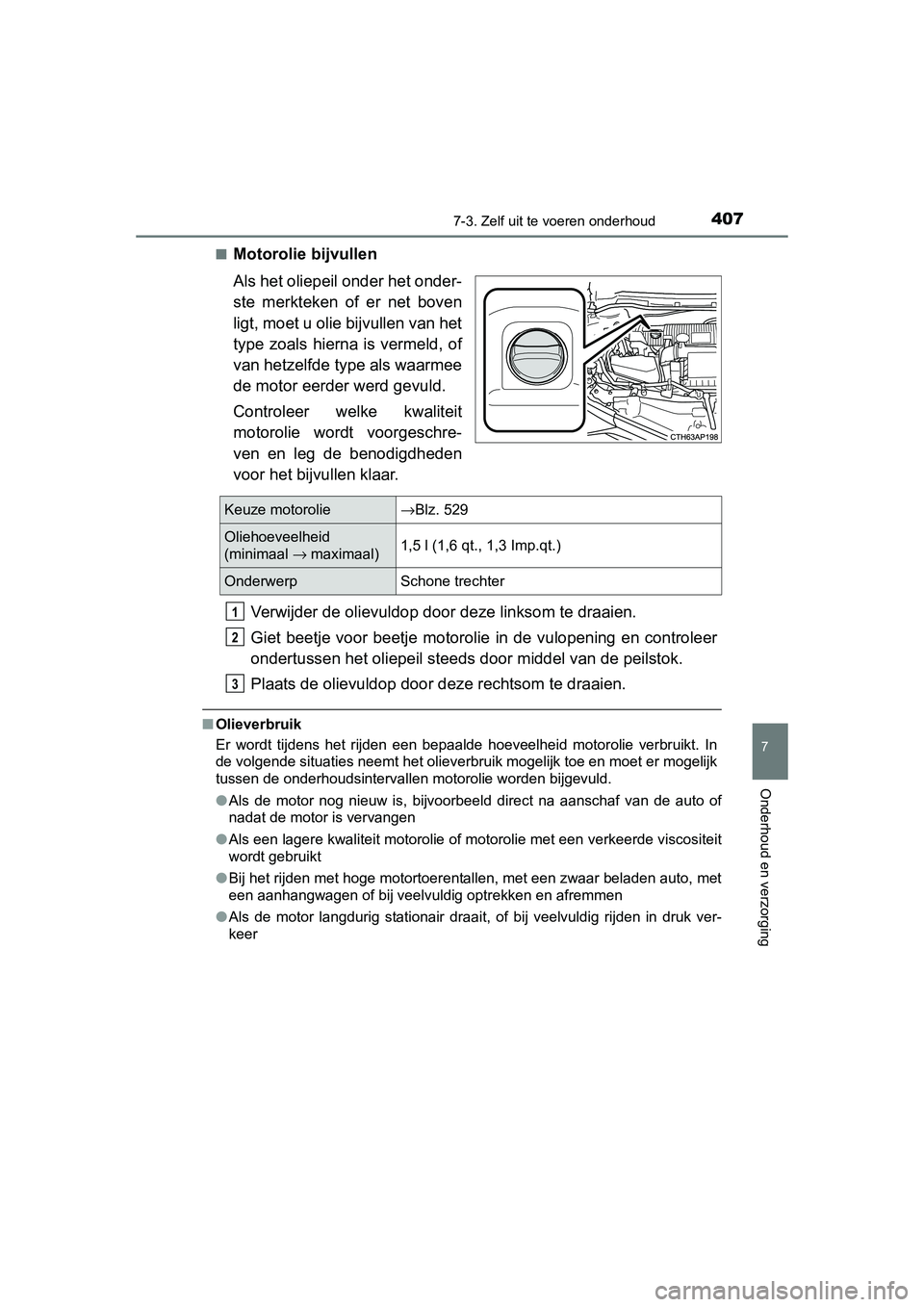

■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit
motorolie wordt voorgeschre-
ven en leg de benodigdheden
voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■ Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie →Blz. 529
Oliehoeveelheid
(minimaal → maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 407 Friday, April 24, 2015 10:36 AM

4087-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
KoelvloeistofreservoirVuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).

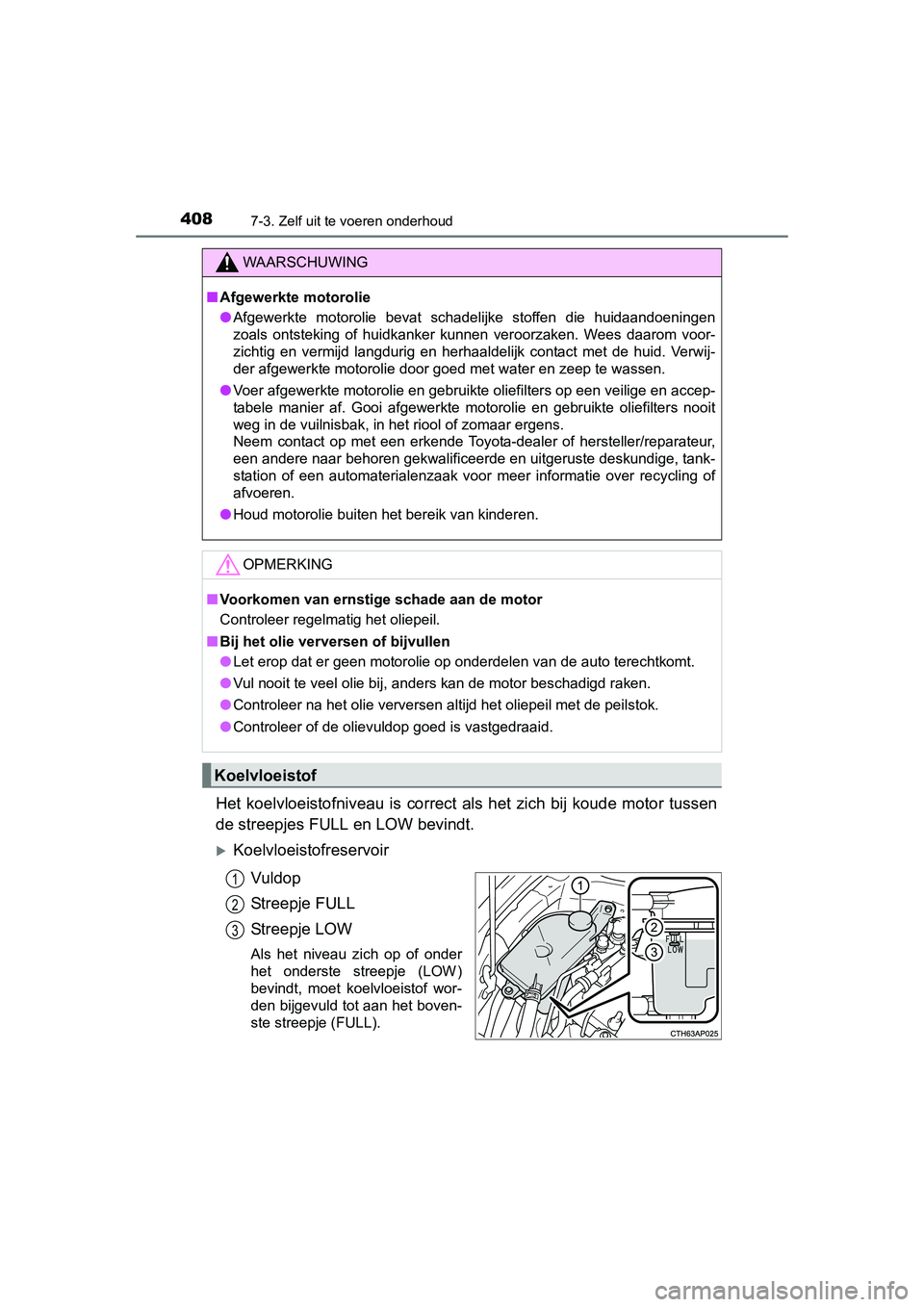

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
Koelvloeistof
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 408 Friday, April 24, 2015 10:36 AM

4097-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

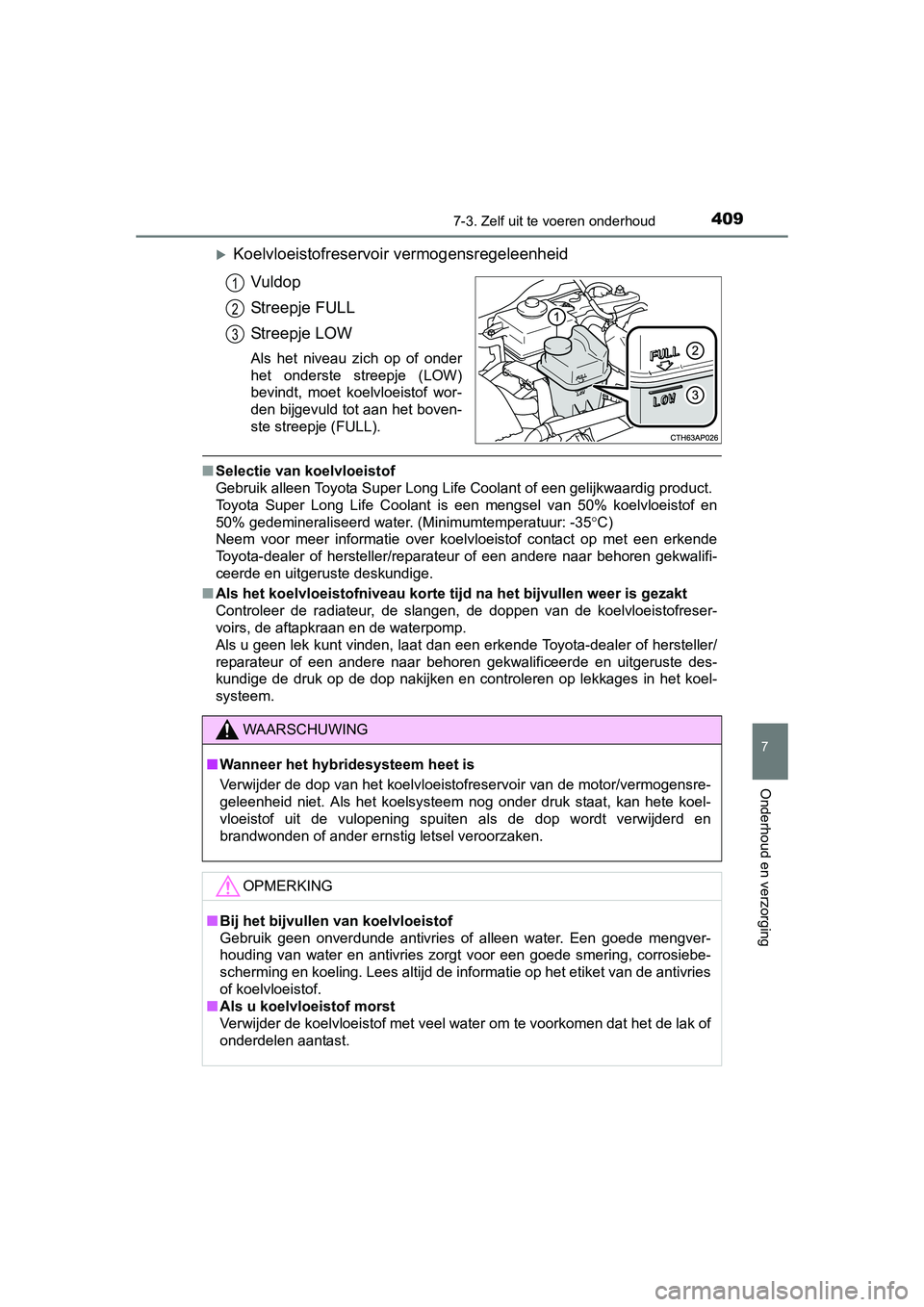

Koelvloeistofreservoir vermogensregeleenheidVuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
1
2
3
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet. Als het koelsysteem nog onder druk staat, kan hete koel-
vloeistof uit de vulopening spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 409 Friday, April 24, 2015 10:36 AM

4107-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)

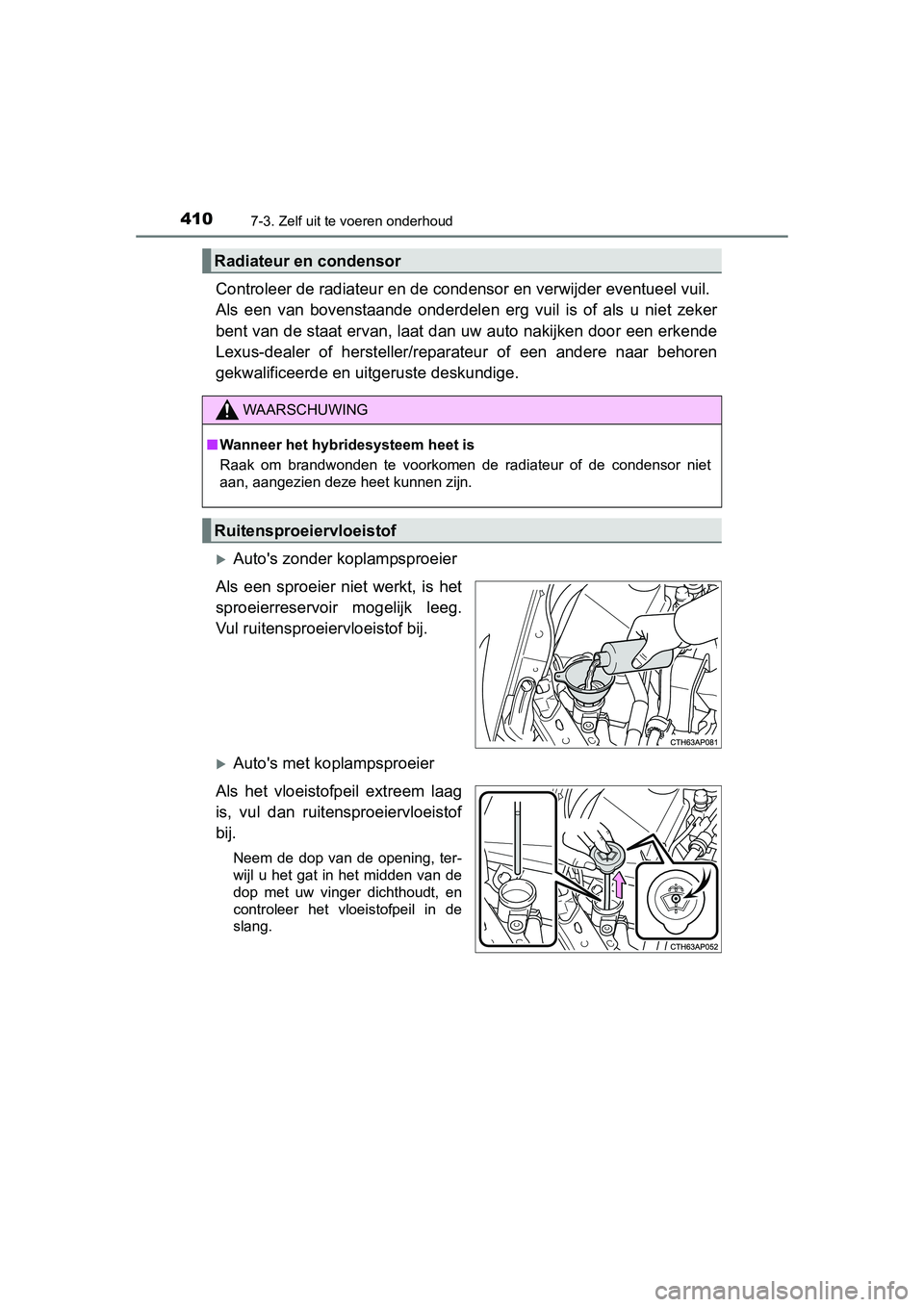

Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Auto's zonder koplampsproeier
Als een sproeier niet werkt, is het
sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
Auto's met koplampsproeier
Als het vloeistofpeil extreem laag
is, vul dan ruitensproeiervloeistof
bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
Radiateur en condensor
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet
aan, aangezien deze heet kunnen zijn.
Ruitensproeiervloeistof
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 410 Friday, April 24, 2015 10:36 AM
