TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

4517-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

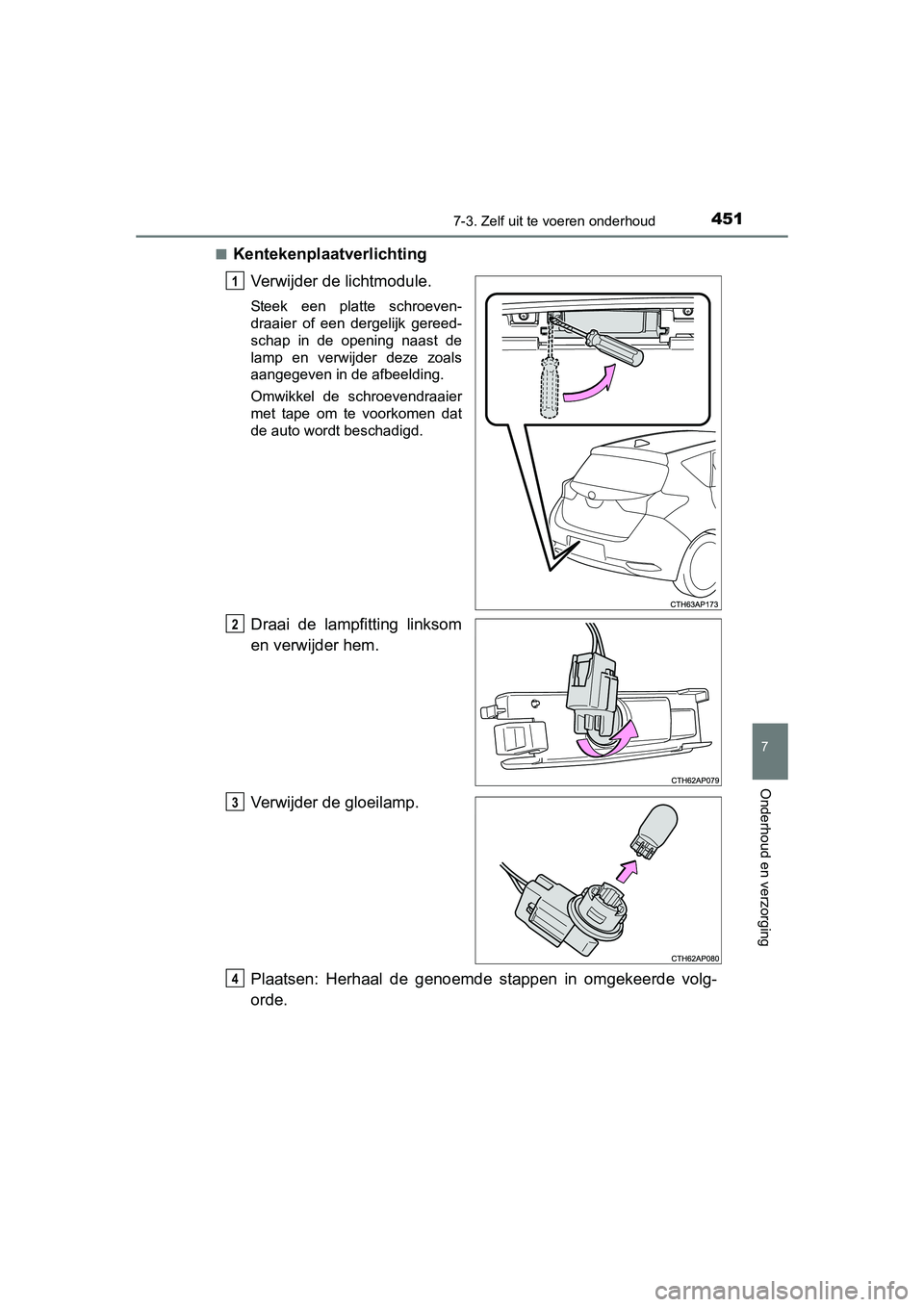

■KentekenplaatverlichtingVerwijder de lichtmodule.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening naast de
lamp en verwijder deze zoals
aangegeven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampfitting linksom
en verwijder hem.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 451 Friday, April 24, 2015 10:36 AM

4527-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)■

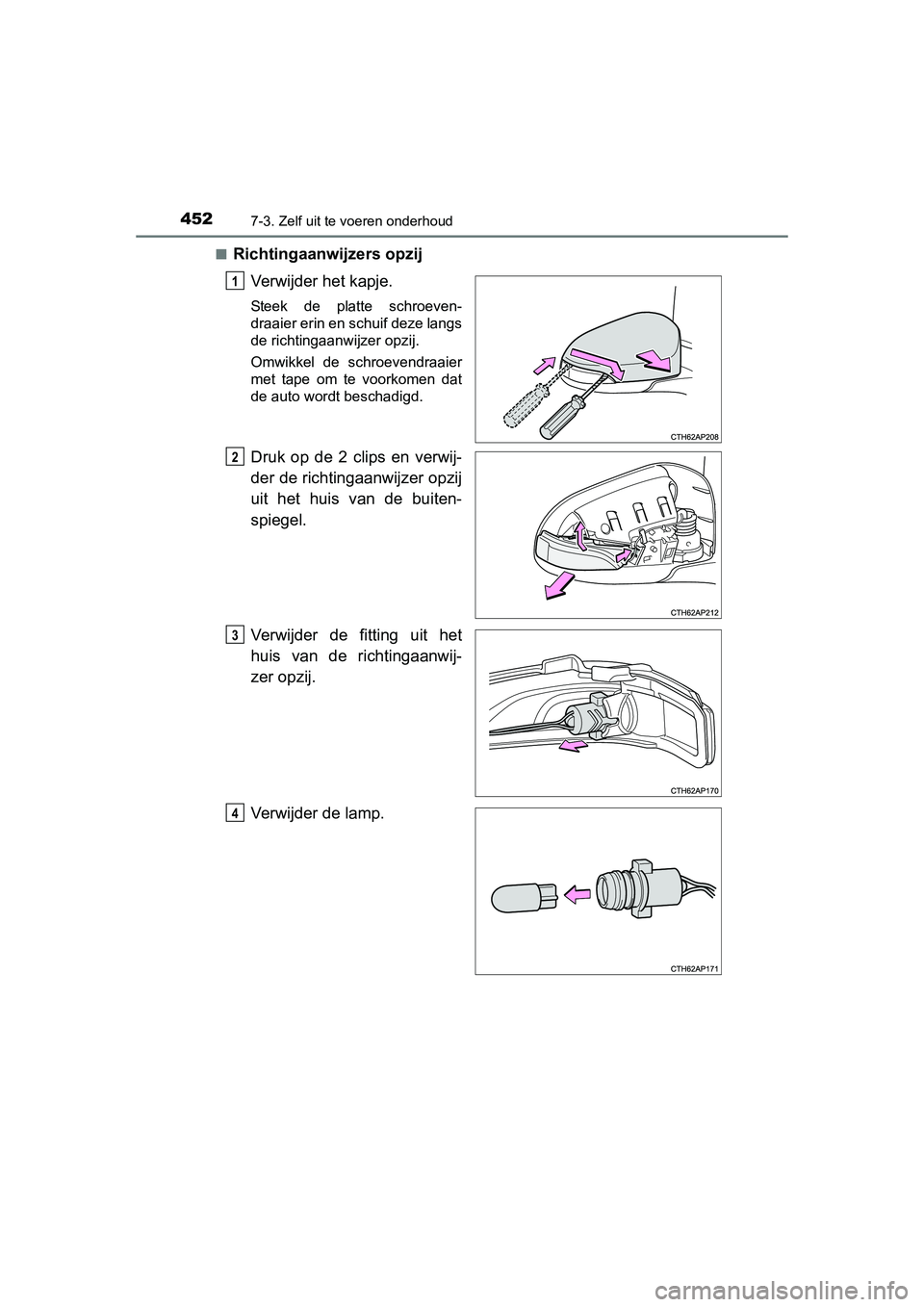

Richtingaanwijzers opzij
Verwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 452 Friday, April 24, 2015 10:36 AM

4537-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)
7
Onderhoud en verzorging

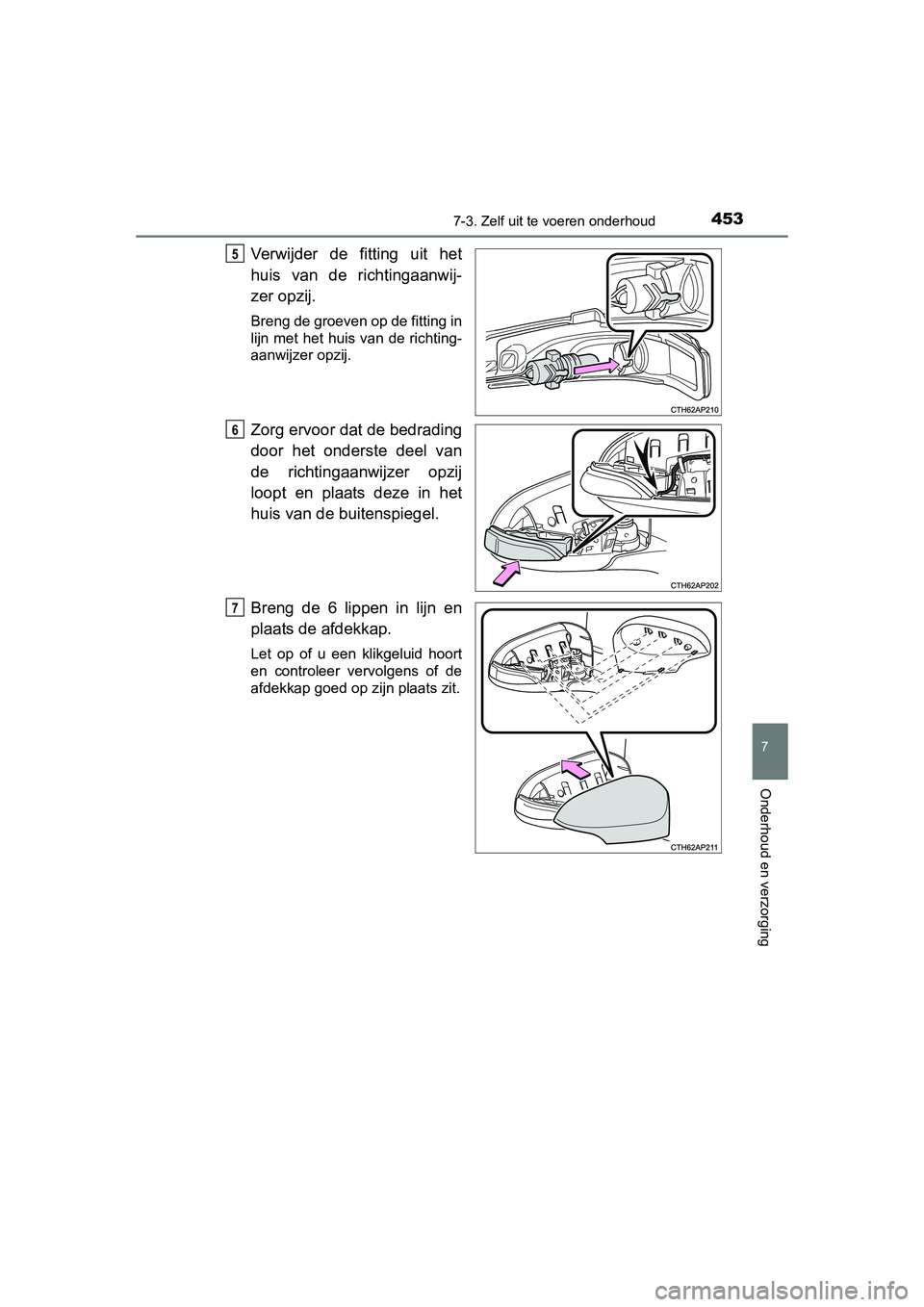

Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
5
6
7
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 453 Friday, April 24, 2015 10:36 AM

4547-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE (OM12J68E)■

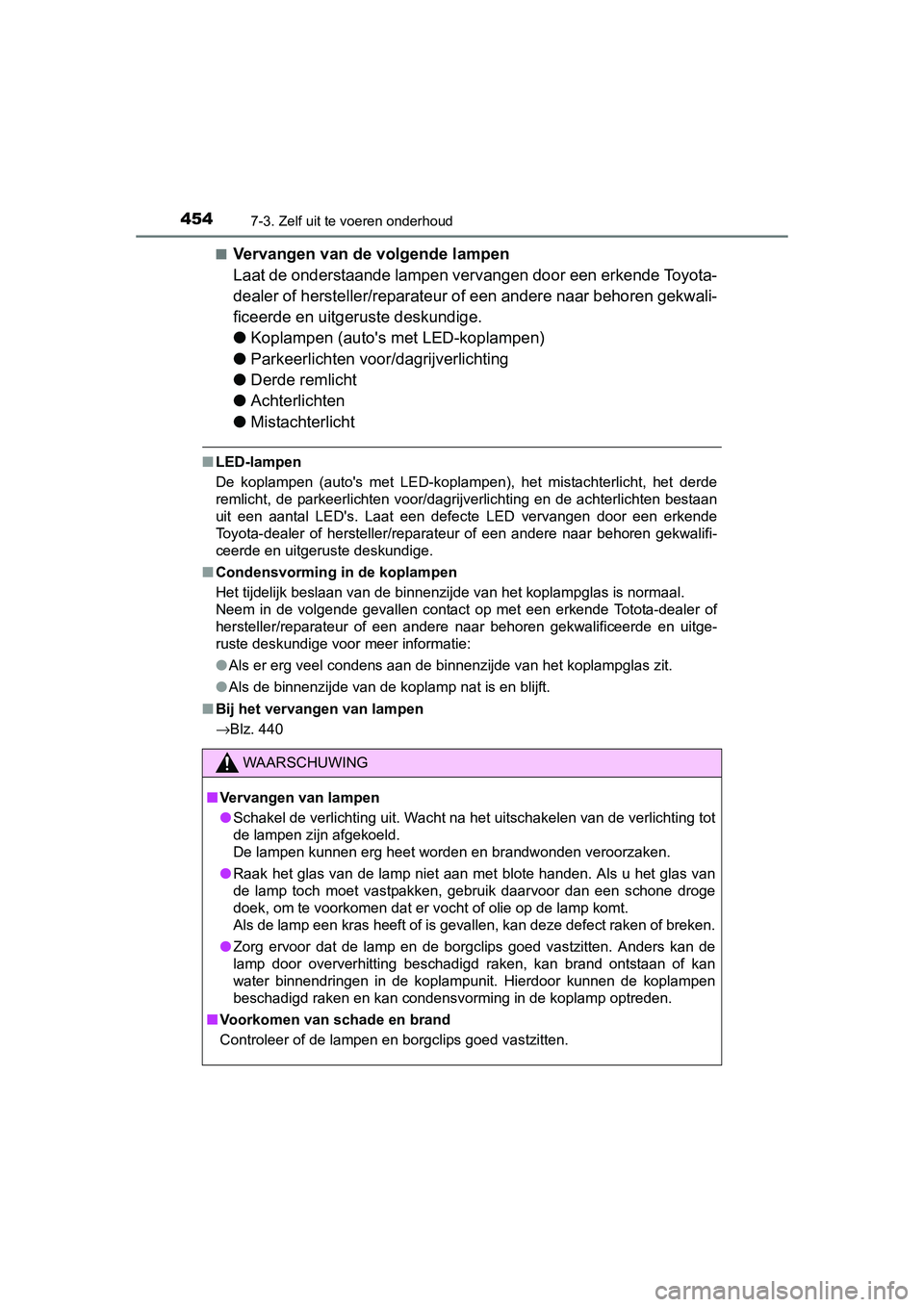

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●
Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Derde remlicht
● Achterlichten
● Mistachterlicht
■LED-lampen
De koplampen (auto's met LED-koplam pen), het mistachterlicht, het derde
remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan
uit een aantal LED's. Laat een defecte LED vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 440
WAARSCHUWING
■Vervangen van lampen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
Controleer of de lampen en borgclips goed vastzitten.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 454 Friday, April 24, 2015 10:36 AM

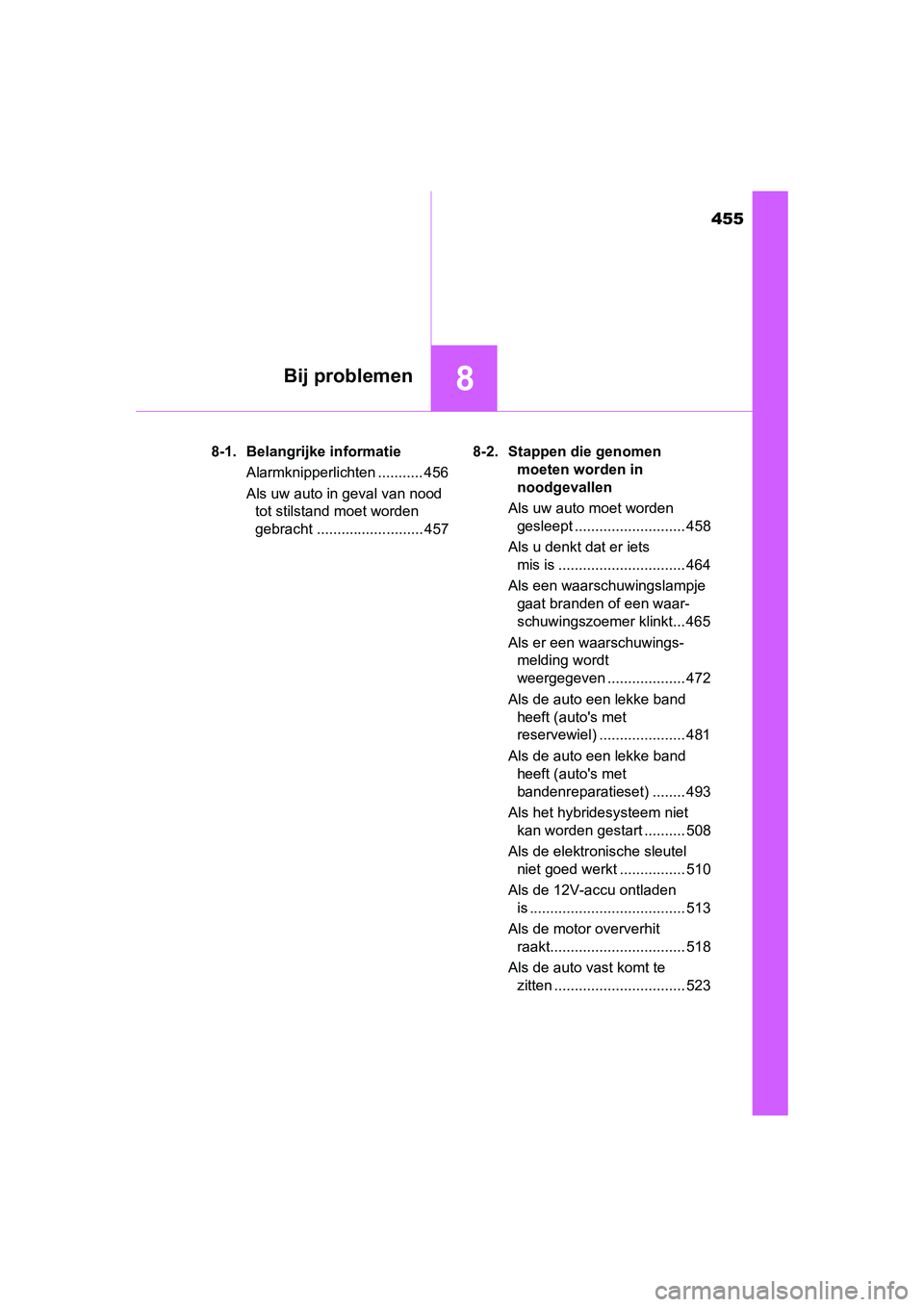

455
8Bij problemen
UK AURIS_HV_HB_EE (OM12J68E)8-1. Belangrijke informatie
Alarmknipperlichten ........... 456
Als uw auto in geval van nood tot stilstand moet worden
gebracht .......................... 457 8-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 458
Als u denkt dat er iets mis is ............................... 464
Als een waarschuwingslampje gaat branden of een waar-
schuwingszoemer klinkt... 465
Als er een waarschuwings- melding wordt
weergegeven ................... 472
Als de auto een lekke band heeft (auto's met
reservewiel) ..................... 481
Als de auto een lekke band heeft (auto's met
bandenreparatieset) ........ 493
Als het hybridesysteem niet kan worden gestart .......... 508
Als de elektronische sleutel niet goed werkt ................ 510
Als de 12V-accu ontladen is ...................................... 513
Als de motor oververhit raakt................................. 518
Als de auto vast komt te zitten ................................ 523
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 455 Friday, April 24, 2015 10:36 AM

456
UK AURIS_HV_HB_EE (OM12J68E)
8-1. Belangrijke informatie

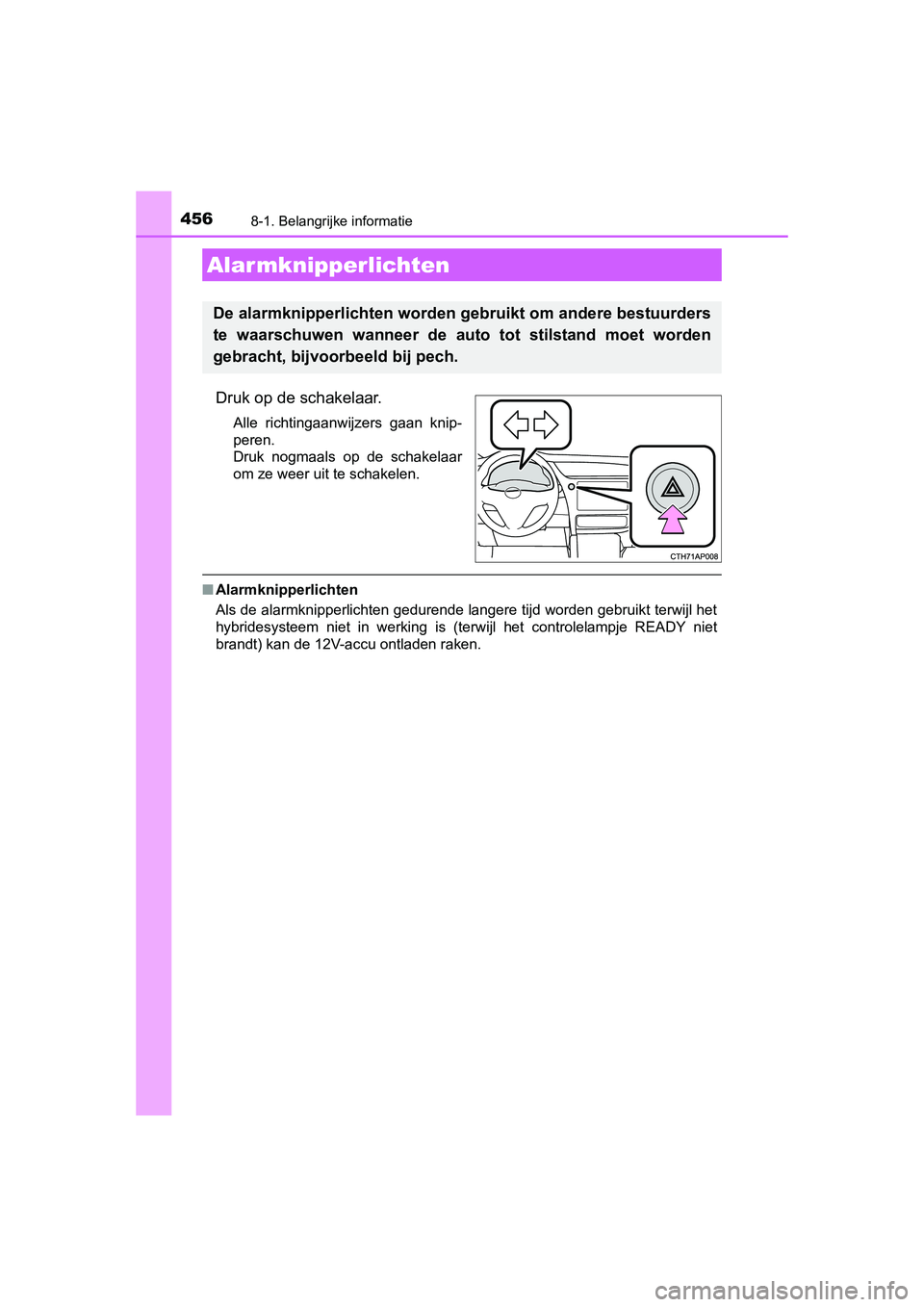

Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebruikt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje READY niet
brandt) kan de 12V-accu ontladen raken.
Alar mknipperlichten
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 456 Friday, April 24, 2015 10:36 AM

4578-1. Belangrijke informatie
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

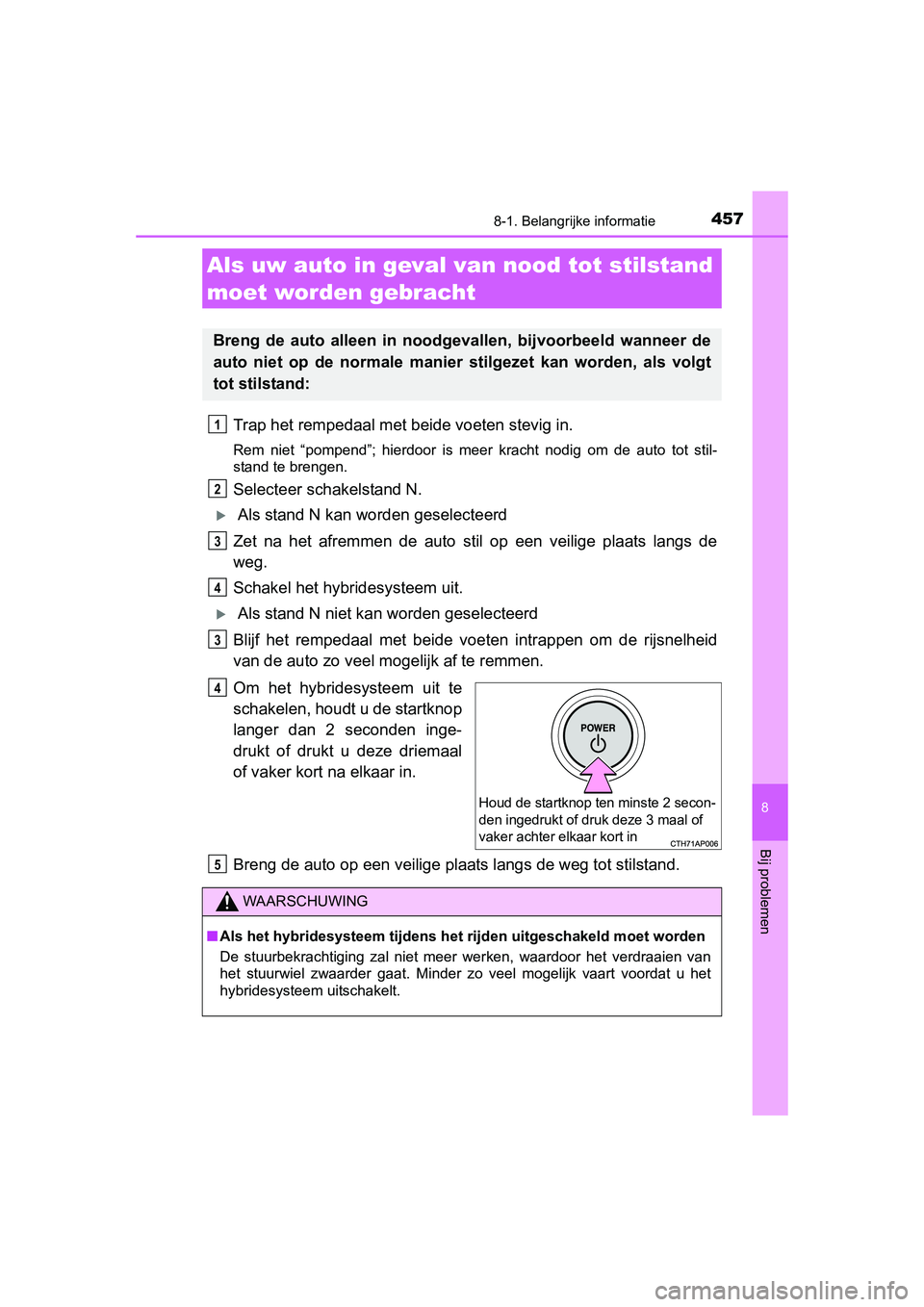

Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stil-
stand te brengen.
Selecteer schakelstand N.
 Als stand N kan worden geselecteerd
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Schakel het hybridesysteem uit.
 Als stand N niet kan worden geselecteerd
Blijf het rempedaal met beide voeten intrappen om de rijsnelheid
van de auto zo veel mogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de startknop
langer dan 2 seconden inge-
drukt of drukt u deze driemaal
of vaker kort na elkaar in.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Breng de auto alleen in noodge vallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
Houd de startknop ten minste 2 secon-
den ingedrukt of druk deze 3 maal of
vaker achter elkaar kort in
4
WAARSCHUWING
■ Als het hybridesysteem tijdens het rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdraaien van
het stuurwiel zwaarder gaat. Minder zo veel mogelijk vaart voordat u het
hybridesysteem uitschakelt.
5
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 457 Friday, April 24, 2015 10:36 AM

458
UK AURIS_HV_HB_EE (OM12J68E)
8-2. Stappen die genomen moeten worden in noodgevallen

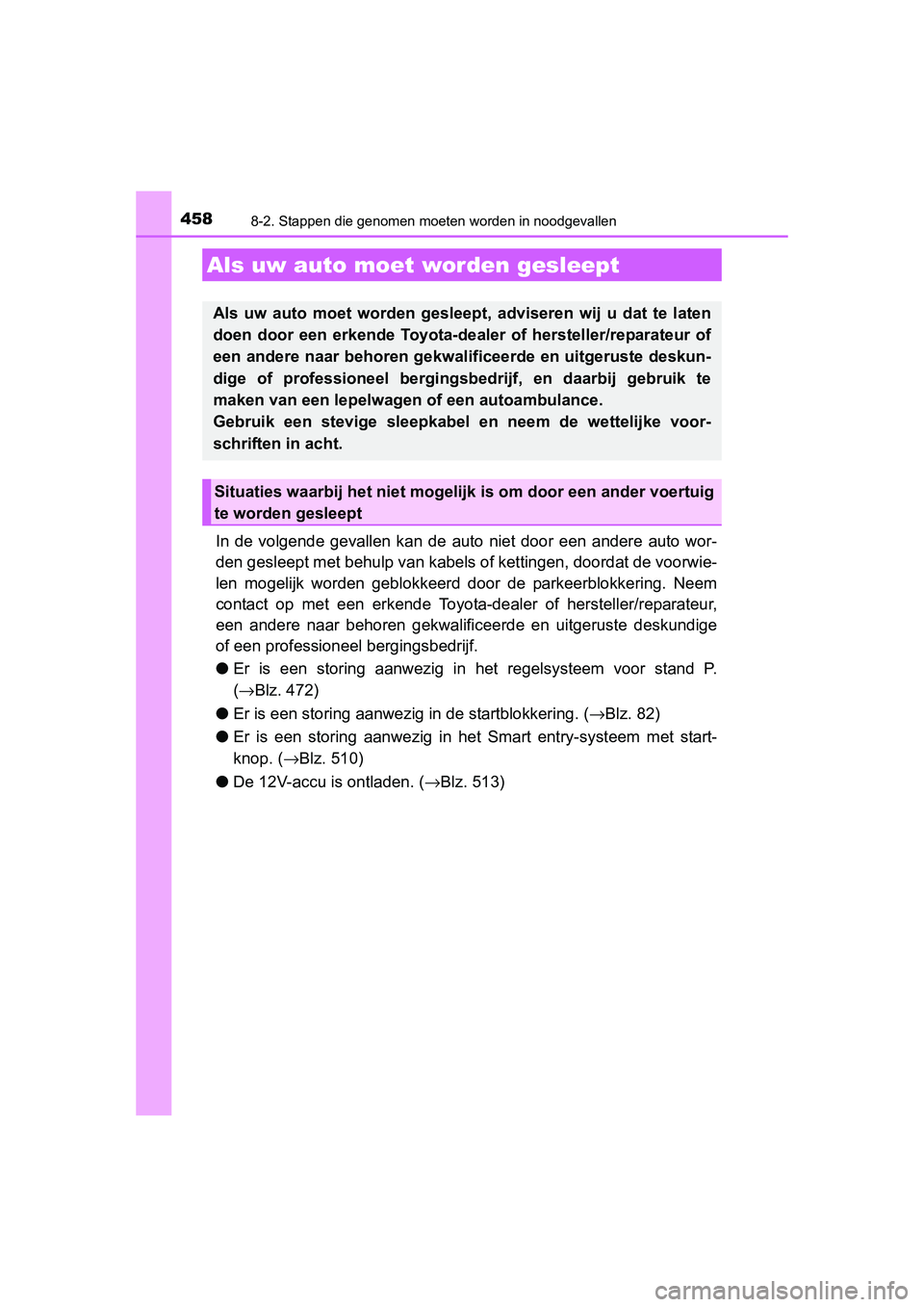

In de volgende gevallen kan de auto niet door een andere auto wor-
den gesleept met behulp van kabels of kettingen, doordat de voorwie-
len mogelijk worden geblokkeerd door de parkeerblokkering. Neem
contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige
of een professioneel bergingsbedrijf.
●Er is een storing aanwezig in het regelsysteem voor stand P.
(→ Blz. 472)
● Er is een storing aanwezig in de startblokkering. ( →Blz. 82)
● Er is een storing aanwezig in het Smart entry-systeem met start-
knop. ( →Blz. 510)
● De 12V-accu is ontladen. ( →Blz. 513)
Als uw auto moet worden gesleept
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
Situaties waarbij het niet mogeli jk is om door een ander voertuig
te worden gesleept
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 458 Friday, April 24, 2015 10:36 AM

4598-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

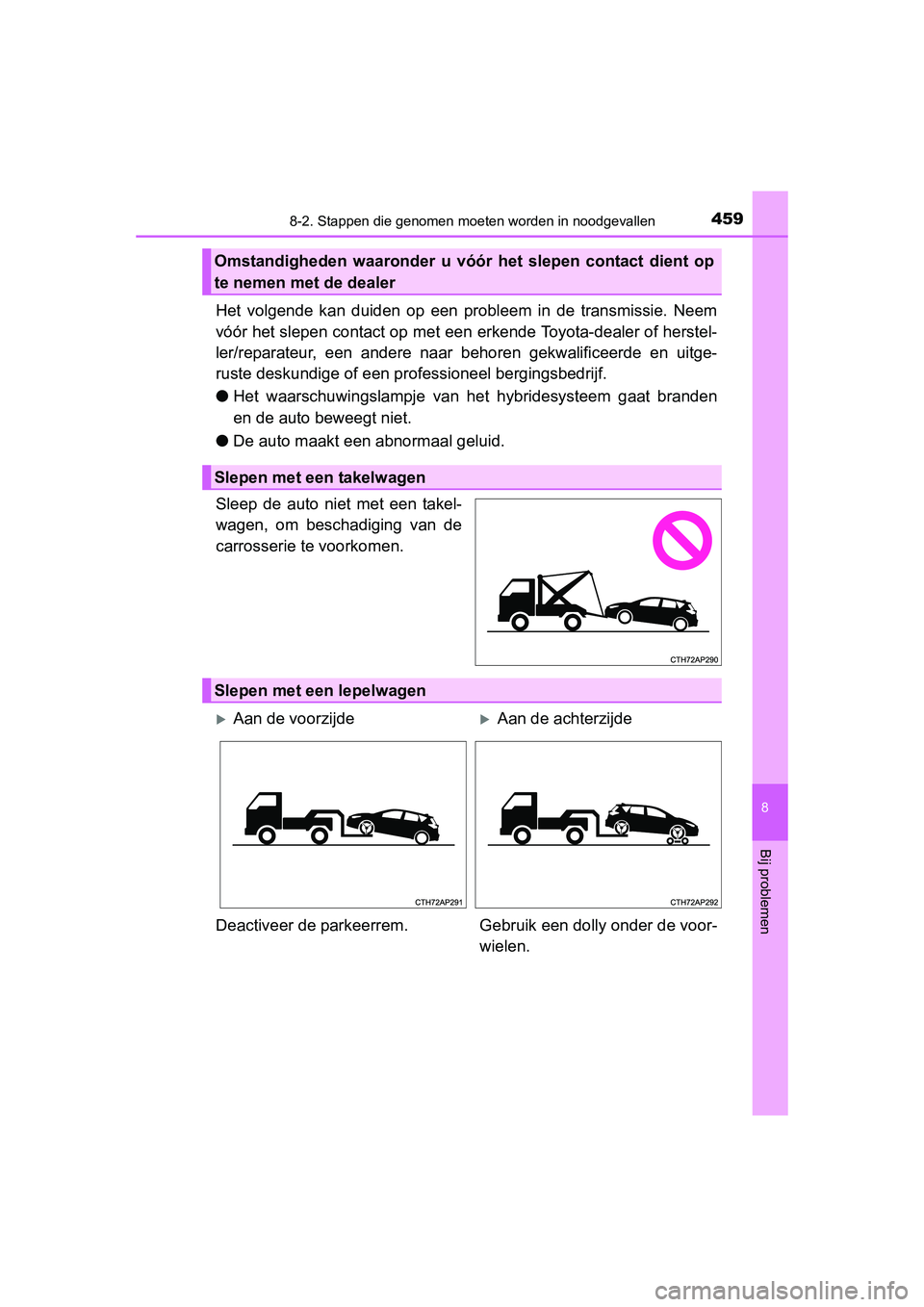

Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of herstel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitge-
ruste deskundige of een pr ofessioneel bergingsbedrijf.
● Het waarschuwingslampje van he t hybridesysteem gaat branden
en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. Gebruik een dolly onder de voor- wielen.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 459 Friday, April 24, 2015 10:36 AM

4608-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

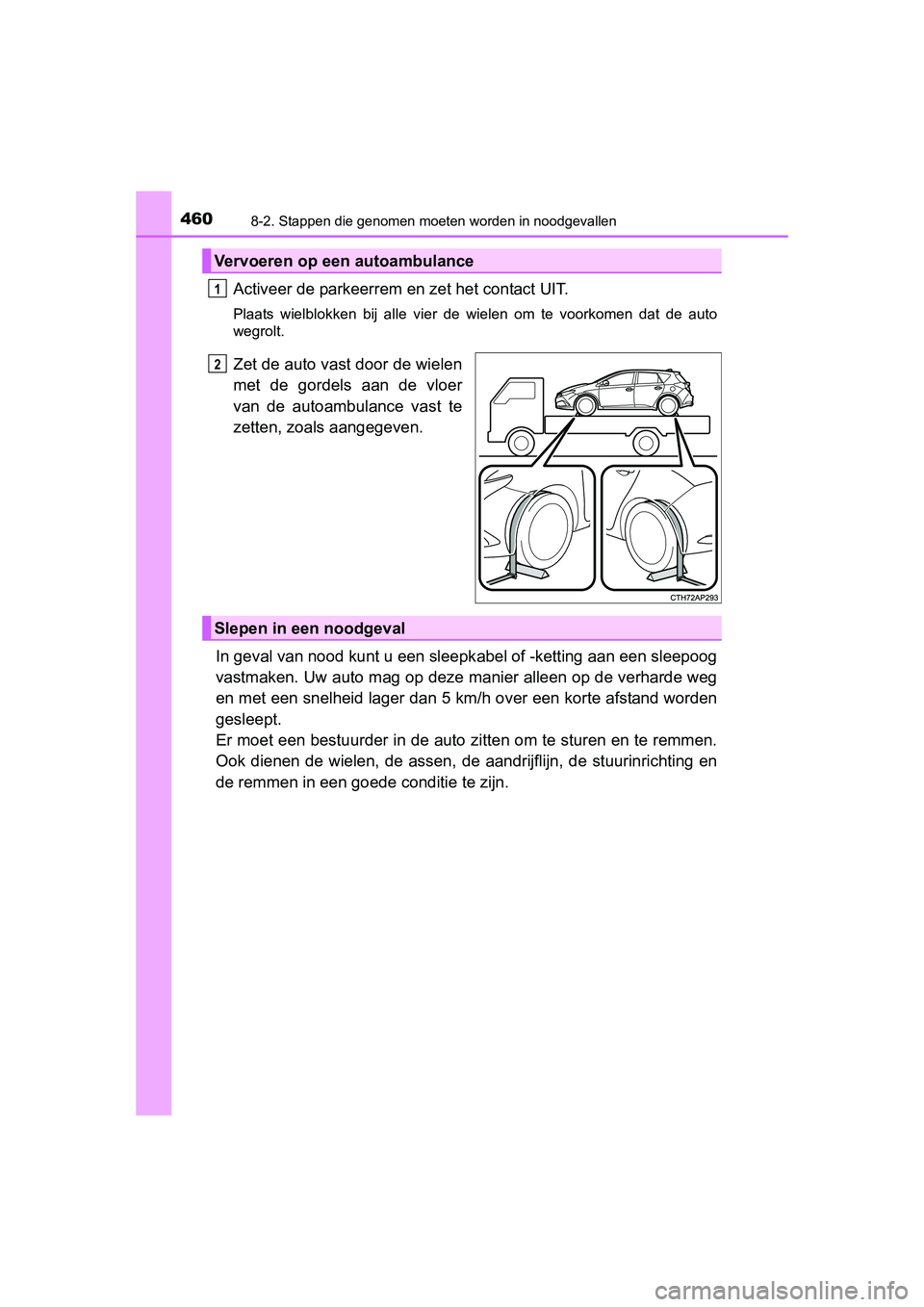

Activeer de parkeerrem en zet het contact UIT.
Plaats wielblokken bij alle vier de wielen om te voorkomen dat de auto
wegrolt.
Zet de auto vast door de wielen
met de gordels aan de vloer
van de autoambulance vast te
zetten, zoals aangegeven.
In geval van nood kunt u een sleepk abel of -ketting aan een sleepoog
vastmaken. Uw auto mag op deze manier alleen op de verharde weg
en met een snelheid lager dan 5 km/h over een korte afstand worden
gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Vervoeren op een autoambulance
1
2
Slepen in een noodgeval
