7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie401
7
Obs∏uga techniczna i konserwacja
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej:
Upewniç si´, ˝e lampka kontrolna przycisku rozruchu i lampka kontrolna
stanu gotowoÊci „READY” sà wy∏àczone.
Trzymaç d∏onie i elementy odzie˝y (zw∏aszcza krawat, apaszk´ lub szalik)
z dala od wentylatora i pasków nap´dowych. W przeciwnym razie d∏onie
lub odzie˝ mogà zaczepiç si´ o wentylator lub pasek nap´dowy, co mo˝e
prowadziç do powa˝nych obra˝eƒ cia∏a.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, ch∏odnicy,
kolektora wydechowego ani innych elementów, które mogà byç goràce.
Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u akumulatora 12-woltowego oraz elementów uk∏adu paliwowego
nie wolno paliç i powodowaç iskrzenia ani zbli˝aç si´ z otwar tym ogniem.
Paliwo i gazy wydobywajàce si´ z akumulatora 12-woltowego sà ∏atwopalne.
Przy obs∏udze akumulatora 12-woltowego nale˝y zachowaç maksymalnà
ostro˝noÊç. Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç, je˝e-
li przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klimatyzacji
i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka. (
S. 410)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´
zu˝ywania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu
w akumulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 401 (Black plate)

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Nacisnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1

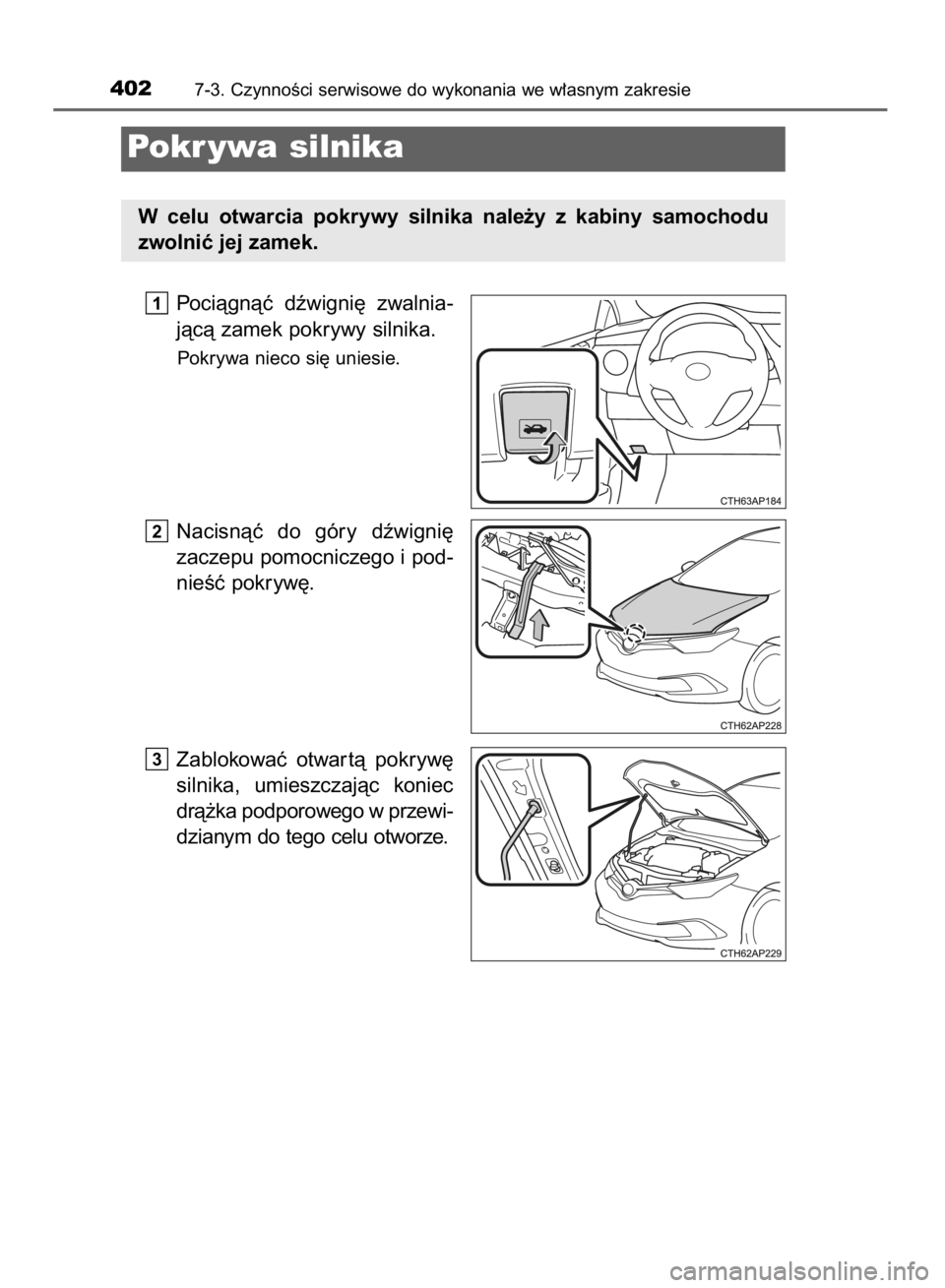

4027-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 402 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie403
7
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podporowy
zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy silnika z nie-
zabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do jej wygi´cia.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 403 (Black plate)

Z przodu
Z ty∏u
óTyp A
óTyp B
4047-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

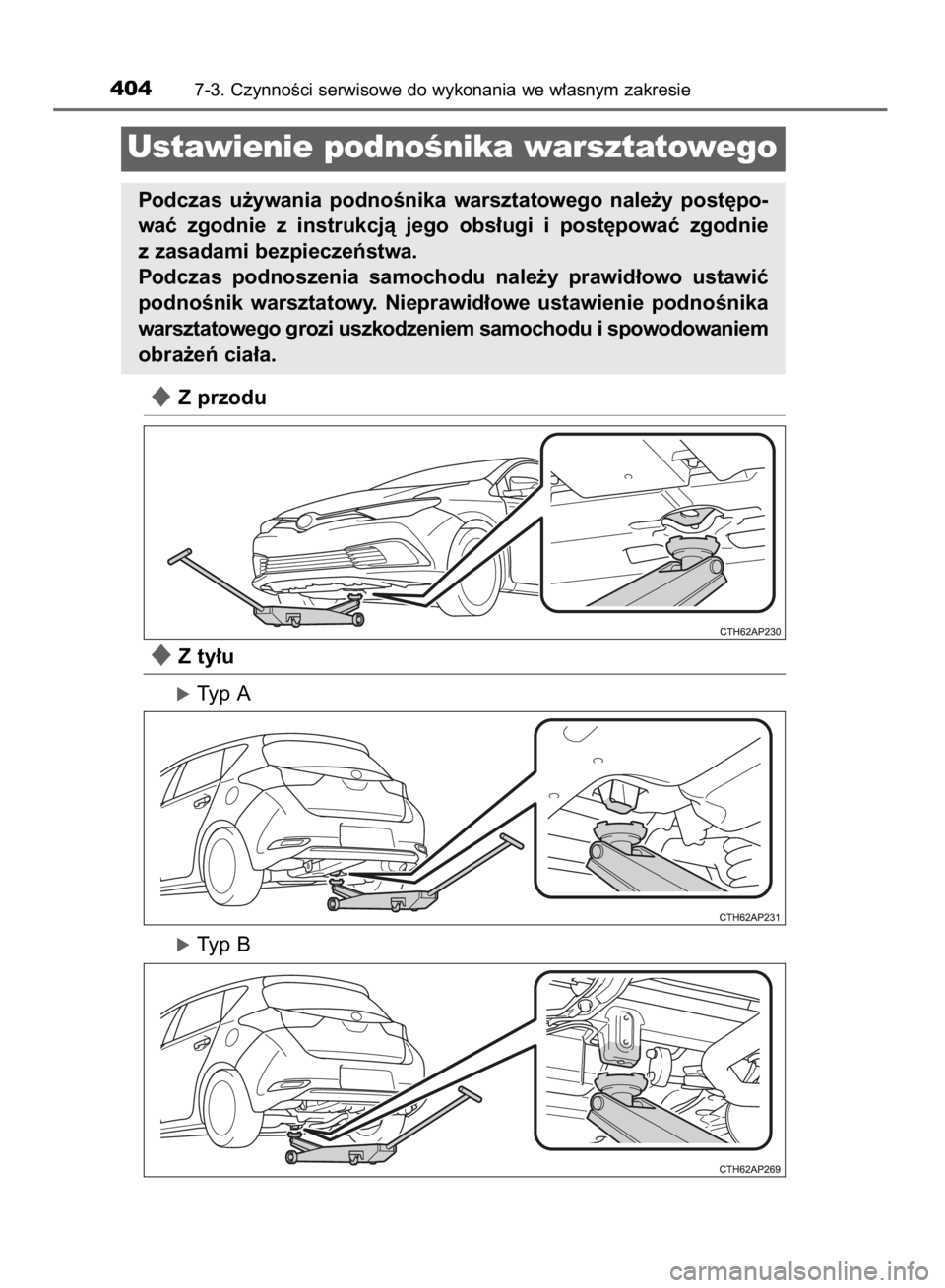

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowaniem
obra˝eƒ cia∏a.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 404 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie405
7
Obs∏uga techniczna i konserwacja

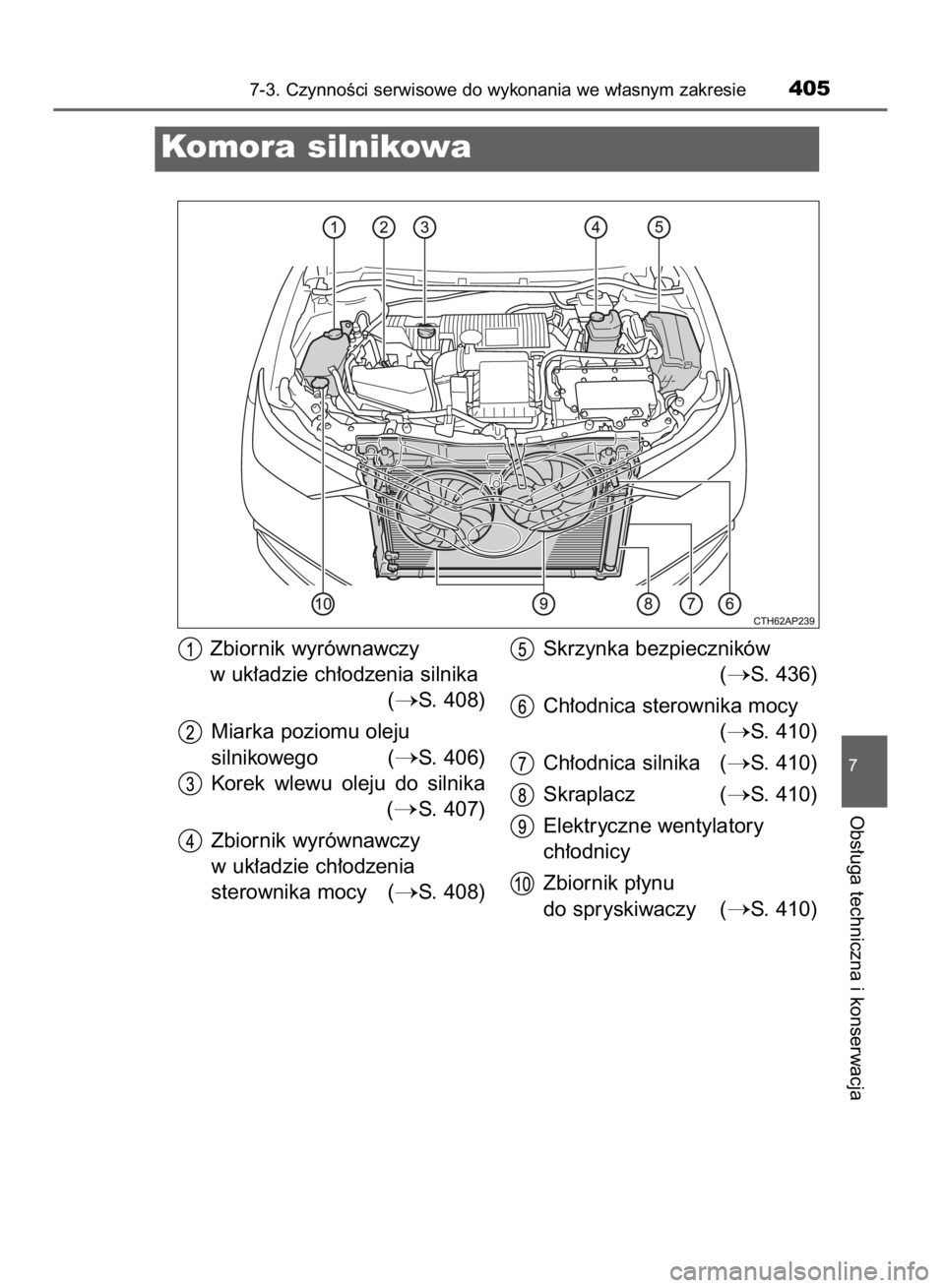

Komora silnikowa
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
(
S. 408)
Miarka poziomu oleju
silnikowego (
S. 406)
Korek wlewu oleju do silnika
(
S. 407)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 408)Skrzynka bezpieczników
(
S. 436)
Ch∏odnica sterownika mocy
(
S. 410)
Ch∏odnica silnika (
S. 410)
Skraplacz (
S. 410)
Elektryczne wentylatory
ch∏odnicy
Zbiornik p∏ynu
do spryskiwaczy (
S. 410)
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 405 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o-
˝u. Rozgrzaç silnik, a nast´pnie po wy∏àczeniu hybrydowego
uk∏adu nap´dowego odczekaç minimum 5 minut, umo˝liwiajàc
Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej
koƒcówkà, odczytaç poziom
oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Kszta∏t miarki mo˝e si´ ró˝-
niç w zale˝noÊci od typu sa-
mochodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
3
2
1
4067-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Olej w silniku
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 406 (Black plate)

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub
prawie na poziomie kreski
oznaczajàcej poziom minimalny,
dolaç oleju silnikowego takiego
samego rodzaju, jaki znajduje
si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazó-
wek zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie407
7
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 529
Narz´dziaCzysty lejek IloÊç oleju
(poziom minimalny
poziom maksymalny)1,5 L
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 407 (Black plate)

Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien mie-
Êciç si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
óZbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika spalinowego
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
4087-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochrony
Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na Êmieci,
wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji, na temat sposobów przekazywania do
wtórnego przetworzenia oraz miejsc sk∏adowania przepracowanych olejów
silnikowych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
P∏yn w uk∏adzie ch∏odzenia silnika
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 408 (Black plate)

óZbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
Dobór p∏ynu ch∏odzàcego
Uk∏ad ch∏odzenia silnika tego samochodu mo˝e byç nape∏niany wy∏àcznie p∏ynem
„Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcym roztwo-
rem na bazie glikolu etylenowego, niezawierajàcym krzemianów, amin, azotynów
ani boranów, wytwarzanym z wykorzystaniem technologii wysoce trwa∏ych hybry-
dowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, zawie-
rajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej. (Zakres
stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji dotyczàcych p∏ynu ch∏odzàcego nale˝y skon-
taktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego ponownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tki zbiorników wyrównawczych
w uk∏adach ch∏odzenia silnika i sterownika mocy, kurek spustowy i pomp´ w uk∏a-
dzie ch∏odzenia silnika.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci ci-
Ênieniowej korka ch∏odnicy oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie409
7
Obs∏uga techniczna i konserwacja
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y odkr´caç zakr´tek zbiornika wyrównawczego w uk∏adzie ch∏odzenia
silnika/sterownika mocy.
Przy odkr´caniu zakr´tek wlewu zbiornika wyrównawczego, na skutek panujà-
cego wewnàtrz uk∏adu ch∏odzenia silnika/sterownika mocy wysokiego ciÊnie-
nia, mo˝e zostaç wypchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc powa˝nymi obra-
˝eniami cia∏a, takimi jak np. poparzenie.
Przy dolewaniu p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentratem nisko-
krzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncentratu niskokrzepnà-
cego i wody, aby zachowaç odpowiednie w∏asnoÊci smarujàce, antykorozyjne i odpro-
wadzania ciep∏a. Zapoznaç si´ z zaleceniami podanymi na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 409 (Black plate)

Nale˝y sprawdzaç stan ch∏odnicy silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
óWersje bez zmywaczy Êwiate∏ g∏ównych
Je˝eli którykolwiek ze spryskiwaczy
nie dzia∏a, zbiornik spryskiwacza
mo˝e byç pusty. Uzupe∏niç p∏yn
zmywajàcy.
óWersje ze zmywaczami Êwiate∏ g∏ównych
Je˝eli poziom p∏ynu do spryskiwa-
czy jest bardzo niski, konieczne
jest jego uzupe∏nienie.
UnieÊç pokrywk´, zatykajàc palcem
otwór w jej Êrodku. Sprawdziç po-
ziom p∏ynu w rurce.
4107-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ch∏odnica i skraplacz
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika ani skraplacza, poniewa˝ grozi to po-
wa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
P∏yn do spryskiwaczy
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 410 (Black plate)
