Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç
odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVI-
CE SN” Êwiadczy o oznaczeniu
klasy jakoÊci wed∏ug Amerykaƒ-
skiego Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conserving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝ajàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika
z olejem.
9-1. Dane techniczne531
9
Informacje techniczne
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 531 (Black plate)

5329-1. Dane techniczne
Uk∏ad ch∏odzenia silnika
Uk∏ad zap∏onowy
Instalacja elektryczna
PojemnoÊç (przybli˝ona)
Wersje z silnikiem
o zap∏onie iskrowym
Z uk∏adem odzysku ciep∏a 7,0 L
Bez uk∏adu odzysku ciep∏a 6,3 L
Sterownik mocy 2,1 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, nie zawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów orga-
nicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Âwiece zap∏onowe
Producent DENSO SC20HR11
Akumulator 12-woltowy
Napi´cie na zaciskach
bez obcià˝enia przy
20°C:
Pràd ∏adowania12,6 – 12,8 V Ca∏kowicie na∏adowany
12,2 – 12,4 V Cz´Êciowo na∏adowany
11,8 – 12,0 V Roz∏adowany
(Napi´cie mierzone po up∏ywie 20 minut od wy-
∏àczenia silnika i wszystkich Êwiate∏)
5 A (maks.) Odst´p elektrod 1,1 mm
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 532 (Black plate)

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
*
1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 294 N przy pra-
cujàcym hybrydowym uk∏adzie nap´dowym.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
9-1. Dane techniczne533
9
Informacje techniczne
Hybrydowa przek∏adnia nap´dowa
Obj´toÊç p∏ynu* 3,4 L
Rodzaj p∏ynu Toyota Genuine ATFd WS
Zapas odleg∏oÊci peda∏u
od pod∏ogi*
1
Wersje z kierownicà po
lewej stronie
Wersje z kierownicà po
prawej stronie
Skok ja∏owy peda∏u73 mm
83 mm
1–6 mm
Luz na kole kierownicy
Poni˝ej 30 mm Skok dêwigni hamulca
postojowego*
26–9 klikni´ç
Rodzaj p∏ynuSAE J1703 lub FMVSS No.116 DOT 3 lub
SAE J1704 lub FMVSS No.116 DOT 4
Uk∏ad hamulcowy
Uk∏ad kierowniczy
P∏yn do przek∏adni nap´dowej
Zastosowanie do przek∏adni nap´dowej innego Êrodka ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany
prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia prze-
k∏adni nap´dowej.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 533 (Black plate)

óWersje wyposa˝one w opony 15-calowe
*: CiÊnienie w oponie podane jest na etykiecie informacyjnej dotyczàcej ob-
cià˝enia opony. (
S. 427)
5349-1. Dane techniczne

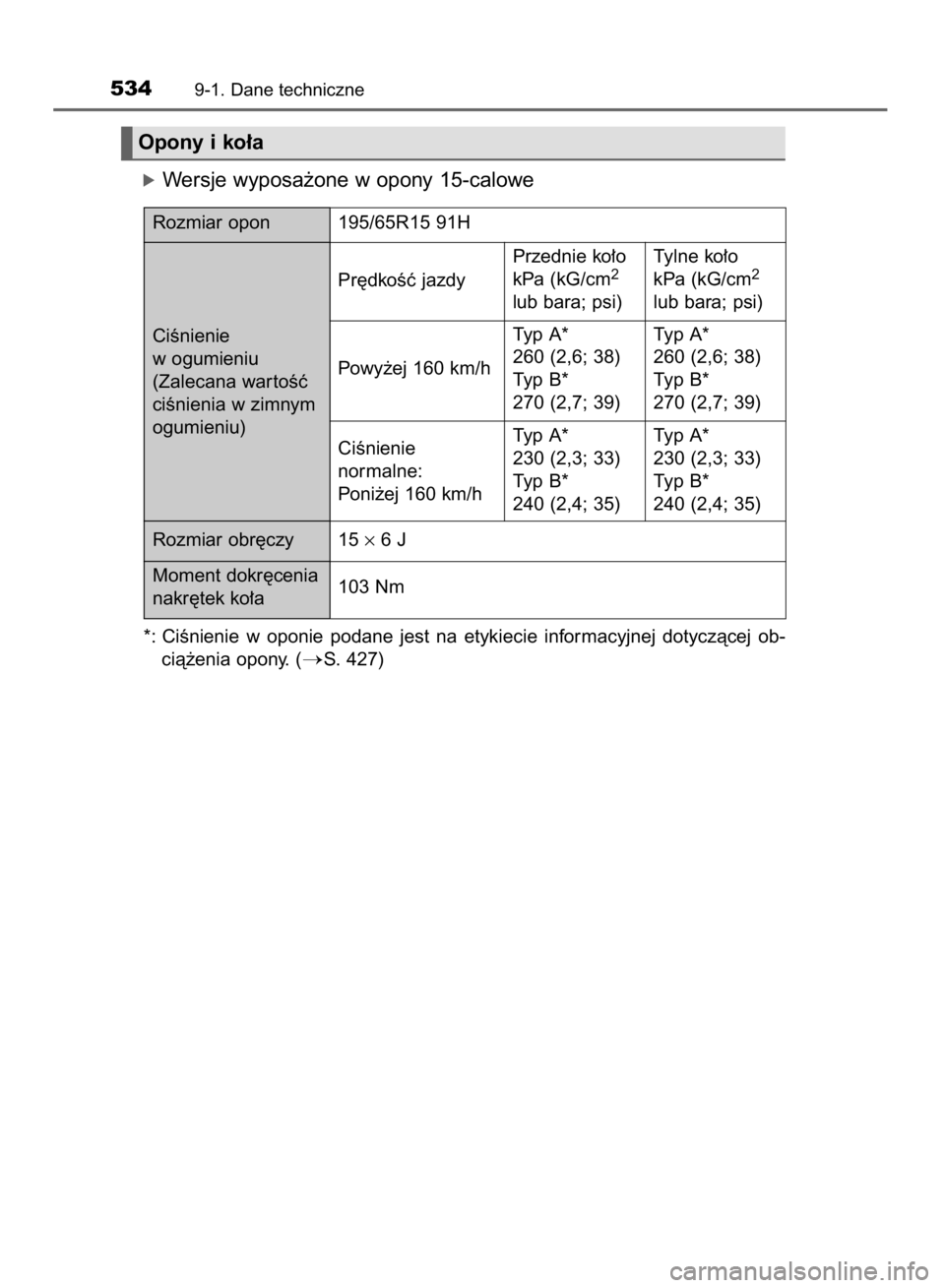

Opony i ko∏a
Rozmiar opon195/65R15 91H
Rozmiar obr´czy15 ×6 J
Moment dokr´cenia
nakr´tek ko∏a103 Nm CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyPrzednie ko∏o
kPa (kG/cm
2
lub bara; psi)Tylne ko∏o
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 160 km/hTyp A*
260 (2,6; 38)
Typ B*
270 (2,7; 39)Typ A*
260 (2,6; 38)
Typ B*
270 (2,7; 39)
CiÊnienie
normalne:
Poni˝ej 160 km/hTyp A*
230 (2,3; 33)
Typ B*
240 (2,4; 35)Typ A*
230 (2,3; 33)
Typ B*
240 (2,4; 35)
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 534 (Black plate)

óWersje wyposa˝one w opony 16-calowe
*1: W celu zminimalizowania zu˝ycia paliwa zalecane jest stosowanie ciÊnienia
do jazdy ekonomicznej. CiÊnienie w ogumieniu wp∏ywa na komfor t jazdy,
ha∏as toczenia i charakterystyk´ uk∏adu kierowniczego.
*
2: Wersje z ciÊnieniem do jazdy ekonomicznej podanym na etykiecie infor-
macyjnej dotyczàcej obcià˝enia opony. (
S. 427)
9-1. Dane techniczne535
9
Informacje techniczne

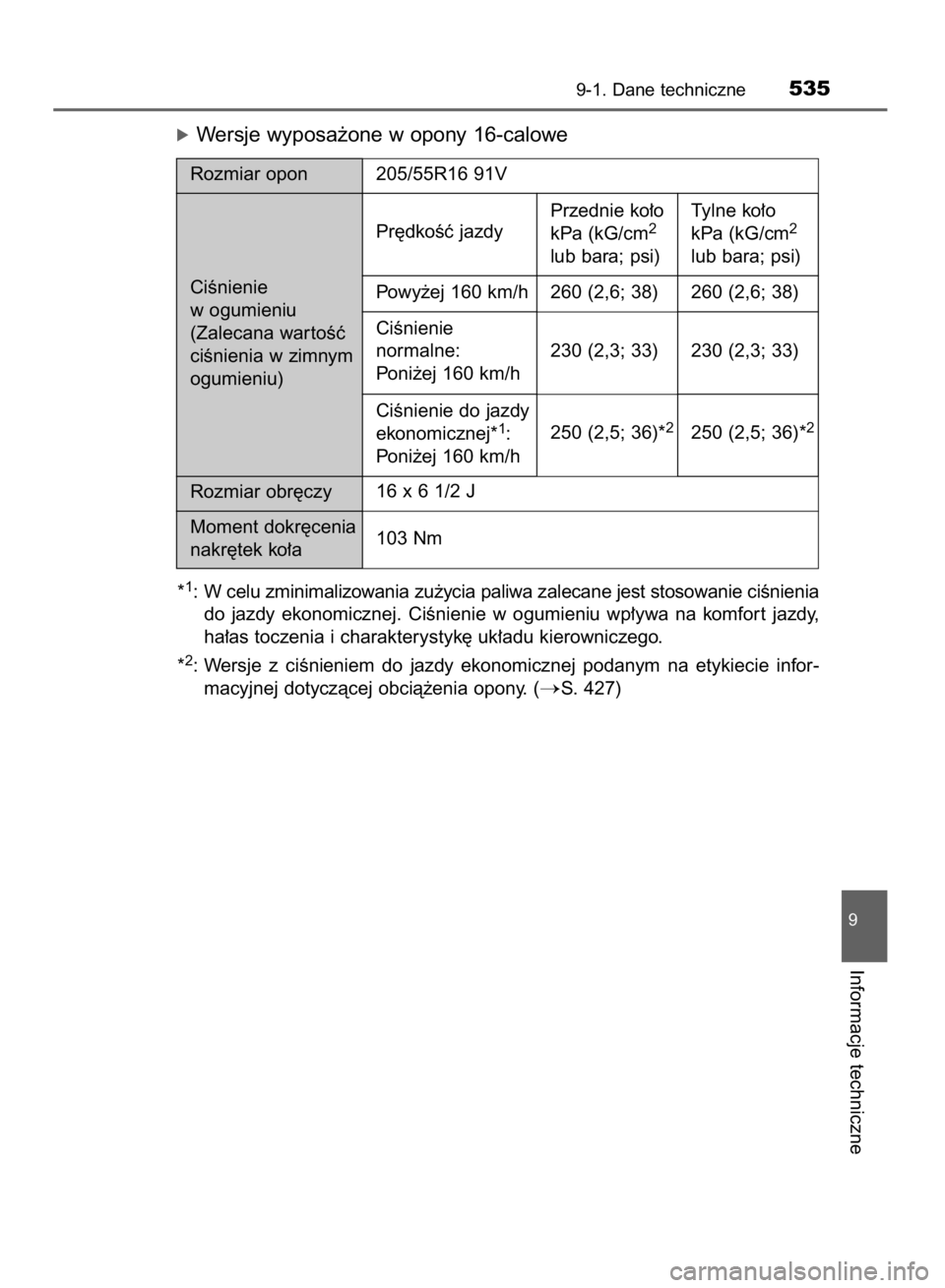

Rozmiar opon205/55R16 91V
Rozmiar obr´czy16 x 6 1/2 J
Moment dokr´cenia
nakr´tek ko∏a103 Nm CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyPrzednie ko∏o
kPa (kG/cm
2
lub bara; psi)Tylne ko∏o
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 160 km/h 260 (2,6; 38) 260 (2,6; 38)
CiÊnienie
normalne:
Poni˝ej 160 km/h230 (2,3; 33) 230 (2,3; 33)
CiÊnienie do jazdy
ekonomicznej*
1:
Poni˝ej 160 km/h250 (2,5; 36)*2250 (2,5; 36)*2
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 535 (Black plate)

óWersje wyposa˝one w opony 17-calowe
óDojazdowe ko∏o zapasowe
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara, 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
5369-1. Dane techniczne

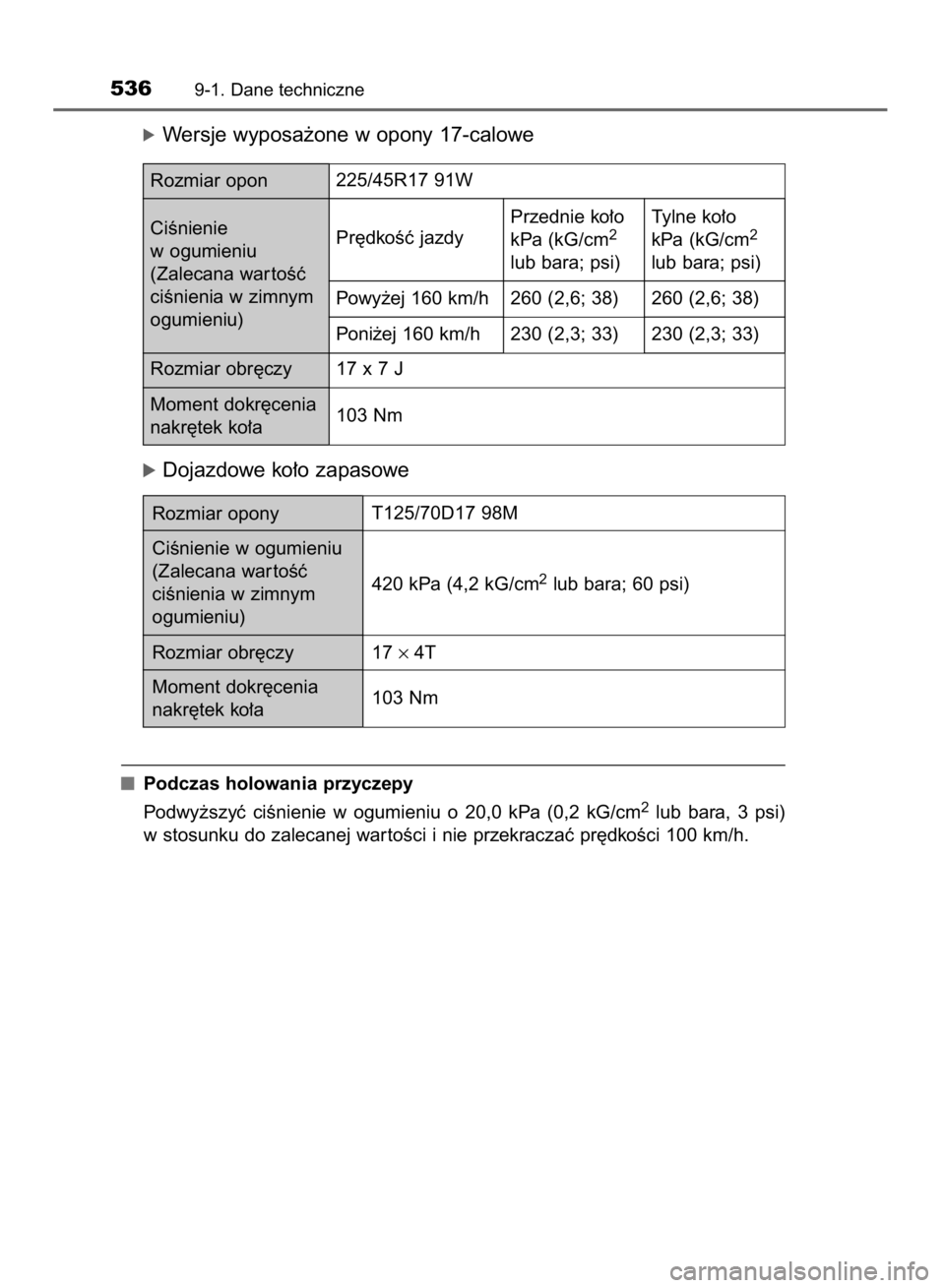

Rozmiar opon225/45R17 91W
Rozmiar obr´czy17 x 7 J
Moment dokr´cenia
nakr´tek ko∏a103 Nm CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyPrzednie ko∏o
kPa (kG/cm
2
lub bara; psi)Tylne ko∏o
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 160 km/h 260 (2,6; 38) 260 (2,6; 38)
Poni˝ej 160 km/h 230 (2,3; 33) 230 (2,3; 33)
Rozmiar oponyT125/70D17 98M
420 kPa (4,2 kG/cm
2lub bara; 60 psi)
Rozmiar obr´czy17 × 4T
Moment dokr´cenia
nakr´tek ko∏a103 Nm CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 536 (Black plate)

A: ˚arówki halogenowe HIR2
B: ˚arówki halogenowe H16
C: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
D: ˚arówki z pojedynczym zakoƒczeniem (bursztynowe)
E: ˚arówki z pojedynczym zakoƒczeniem (bezbarwne)
F: ˚arówki z zakoƒczeniem klinowym (bezbarwne)
G: ˚arówki z podwójnym zakoƒczeniem
*: W niektórych wersjach
9-1. Dane techniczne537
9
Informacje techniczne

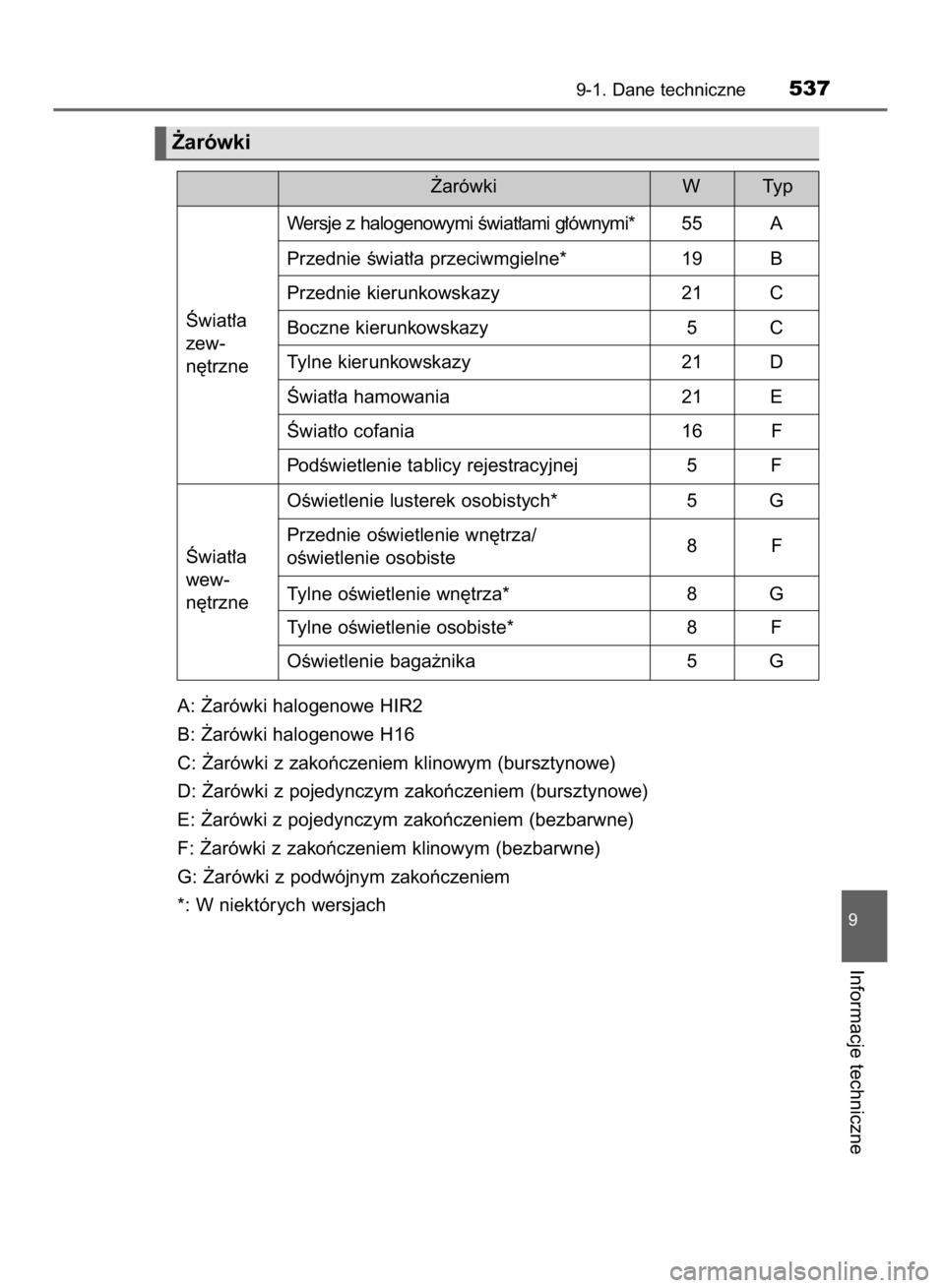

˚arówki
˚arówki W
Âwiat∏a
zew-
n´trzne
Âwiat∏a
wew-
n´trzneWersje z halogenowymi Êwiat∏ami g∏ównymi* 55 A
Przednie Êwiat∏a przeciwmgielne* 19 B
Przednie kierunkowskazy 21 C
Boczne kierunkowskazy 5 C
Tylne kierunkowskazy 21 D
Âwiat∏a hamowania 21 E
Âwiat∏o cofania 16 F
PodÊwietlenie tablicy rejestracyjnej 5 F
OÊwietlenie lusterek osobistych* 5 G
Przednie oÊwietlenie wn´trza/
oÊwietlenie osobiste8F
Tylne oÊwietlenie wn´trza* 8 G
Tylne oÊwietlenie osobiste* 8 F
OÊwietlenie baga˝nika 5 GTy p
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 537 (Black plate)

Otwór wlewowy zbiornika paliwa dla benzyny bezo∏owiowej
W celu unikni´cia pomy∏ki podczas uzupe∏niania paliwa w otworze wlewowym
zbiornika paliwa mieszczà si´ wy∏àcznie specjalne króçce dystrybutorów ben-
zyny bezo∏owiowej.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stukowego
podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie powinny budziç
zaniepokojenia.
5389-1. Dane techniczne
Informacje dotyczàce paliwa
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà
z europejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 538 (Black plate)

9-1. Dane techniczne539
9
Informacje techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia silnika.
Nie wolno stosowaç benzyny zawierajàcej domieszki o∏owiu (etyliny).
Grozi to utratà skutecznoÊci trójfunkcyjnego konwer tera katalitycznego
i niew∏aÊciwym funkcjonowaniem uk∏adu ograniczajàcego emisj´ sub-
stancji toksycznych.
Nie wolno stosowaç benzyny zawierajàcej metanol, takiej jak np. M15,
M85, M100.
Zastosowanie benzyny zawierajàcej metanol mo˝e spowodowaç awari´
lub uszkodzenie silnika.
Na obszarze Unii Europejskiej: Nie wolno stosowaç jako paliwa bioetanolu
wyst´pujàcego pod nazwami „E50” lub „E85” lub innego paliwa zawierajà-
cego du˝e iloÊci etanolu. Stosowanie paliwa tego typu mo˝e doprowadziç
do uszkodzenia uk∏adu paliwowego. W razie jakichkolwiek wàtpliwoÊci na-
le˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Poza obszarem Unii Europejskiej: Nie wolno stosowaç jako paliwa
bioetanolu wyst´pujàcego pod nazwami „E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu. W samochodzie mo˝na stosowaç paliwo
z domieszkà etanolu do 10% (E10). Stosowanie paliwa z domieszkà etanolu
powy˝ej 10% mo˝e doprowadziç do uszkodzenia uk∏adu paliwowego.
Podczas uzupe∏niania paliwa nale˝y zawsze korzystaç ze stacji paliw,
które gwarantujà paliwo zgodne ze specyfikacjà oraz gwarantujà jego
wysokà jakoÊç. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 539 (Black plate)

Zmiana za pomocà systemu nawigacji/systemu multimedialnego
(wersje z systemem nawigacji lub systemem multimedialnym)
Nacisnàç przycisk „SETUP”.
Na ekranie „Ustawienia” dotknàç przycisku ekranowego „Pojazd”.
PodÊwietliç modyfikowanà pozycj´.
Ró˝norodne ustawienia mogà byç zmieniane. Poni˝ej szczegó∏owo
opisana jest lista dost´pnych ustawieƒ.
Zmiana za pomocà prze∏àczników sterowania zespo∏em wskaê-
ników
S. 107
Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà zmianie.
W celu uzyskania szczegó∏owych informacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Ustawienia, które mogà zostaç zmienione za pomocà systemu nawi-
gacji lub systemu multimedialnego (wersje z systemem nawigacji lub
systemem multimedialnym)
Ustawienia, które mogà zostaç zmienione za pomocà prze∏àczników
sterowania zespo∏em wskaêników
Ustawienia, które mogà zostaç zmienione przez autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjalistyczny warsztat.
WyjaÊnienia symboli: O = Dost´pne, — = Niedost´pne
2
1
5409-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie ustawieƒ
Ró˝norodne elektronicznie sterowane funkcje w tym samochodzie
majà mo˝liwoÊç zmiany ustawieƒ niektórych parametrów.
Ustawienia te mo˝na zmieniaç przy pomocy prze∏àczników ste-
rowania zespo∏em wskaêników, systemu nawigacji lub systemu
multimedialnego lub mogà byç one przeprowadzone w autory-
zowanej stacji obs∏ugi Toyoty lub innym specjalistycznym
warsztacie.
Zmiana ustawieƒ
Funkcje podlegajàce zmianie ustawieƒ
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 540 (Black plate)
