TOYOTA AURIS HYBRID 2015 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2015, Model line: AURIS HYBRID, Model: TOYOTA AURIS HYBRID 2015Pages: 588, PDF Size: 25.16 MB

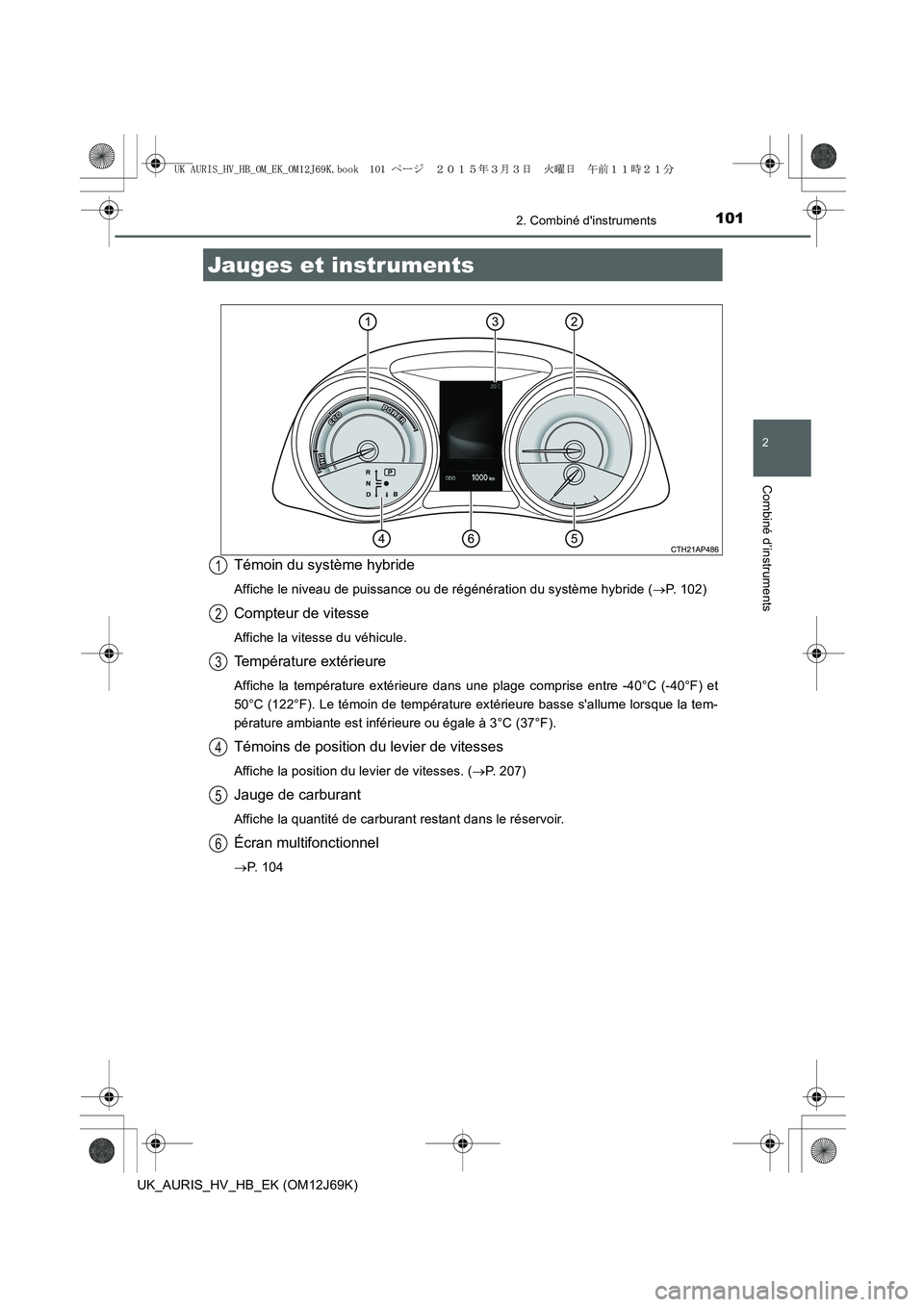

Page 101 of 588

1012. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12J69K)
Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride (→P. 102)
Compteur de vitesse
Affiche la vitesse du véhicule.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C (-40°F) et
50°C (122°F). Le témoin de température extérieure basse s'allume lorsque la tem-
pérature ambiante est inférieure ou égale à 3°C (37°F).
Témoins de position du levier de vitesses
Affiche la position du levier de vitesses. (→P. 207)
Jauge de carburant
Affiche la quantité de carburant restant dans le réservoir.
Écran multifonctionnel
→P. 1 0 4
Jauges et instruments
1
2
3
4
5
6
UK AURIS_HV_HB_OM_EK_OM12J69K.book 101 ページ 2015年3月3日 火曜日 午前11時21分

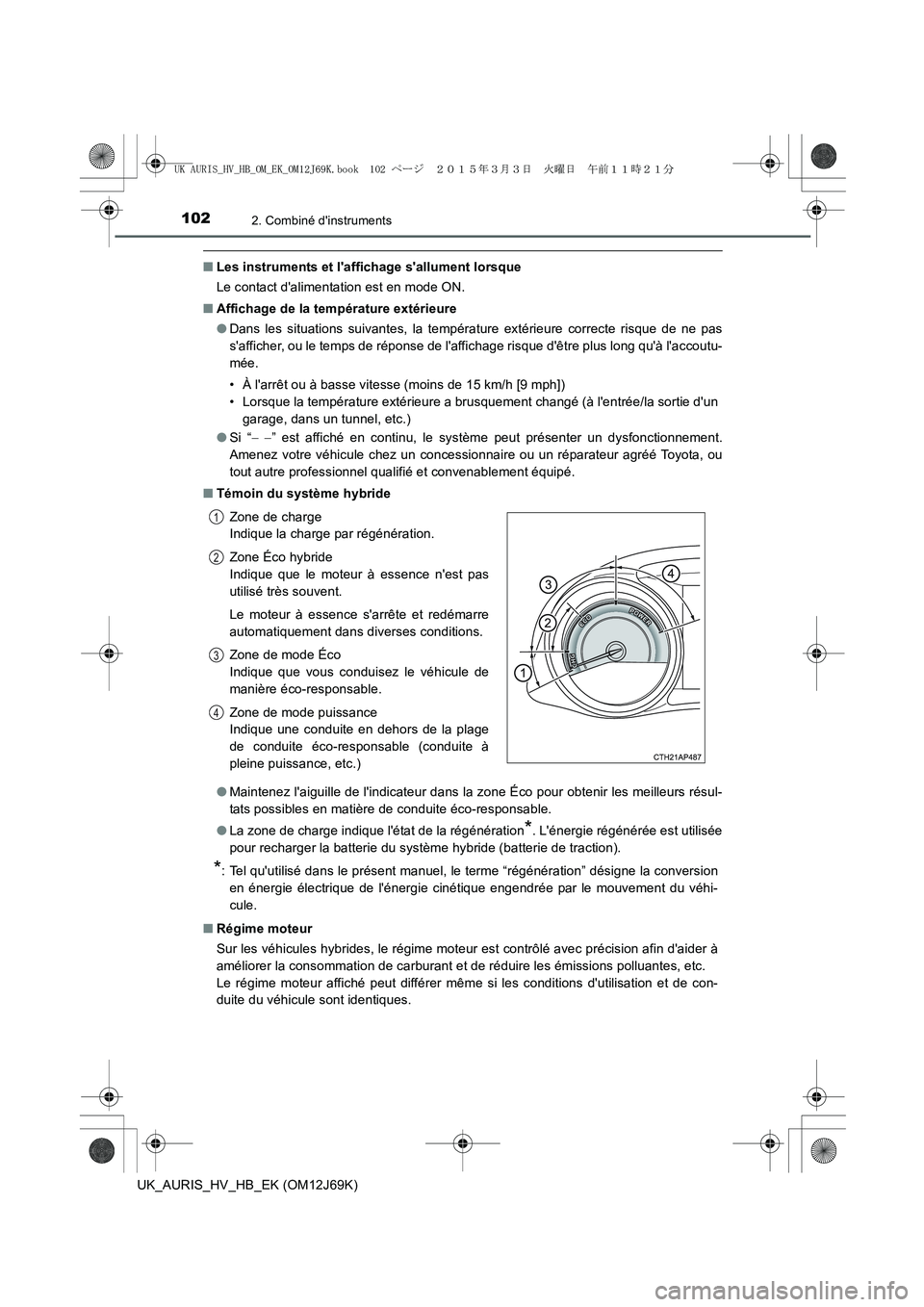

Page 102 of 588

1022. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12J69K)
■Les instruments et l'affichage s'allument lorsque
Le contact d'alimentation est en mode ON.
■Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte risque de ne pas
s'afficher, ou le temps de réponse de l'affichage risque d'être plus long qu'à l'accoutu-
mée.
• À l'arrêt ou à basse vitesse (moins de 15 km/h [9 mph])
• Lorsque la température extérieure a brusquement changé (à l'entrée/la sortie d'un
garage, dans un tunnel, etc.)
●Si “− −” est affiché en continu, le système peut présenter un dysfonctionnement.
Amenez votre véhicule chez un concessionnaire ou un réparateur agréé Toyota, ou
tout autre professionnel qualifié et convenablement équipé.
■Témoin du système hybride
●Maintenez l'aiguille de l'indicateur dans la zone Éco pour obtenir les meilleurs résul-
tats possibles en matière de conduite éco-responsable.
●La zone de charge indique l'état de la régénération
*. L'énergie régénérée est utilisée
pour recharger la batterie du système hybride (batterie de traction).
*: Tel qu'utilisé dans le présent manuel, le terme “régénération” désigne la conversion
en énergie électrique de l'énergie cinétique engendrée par le mouvement du véhi-
cule.
■Régime moteur
Sur les véhicules hybrides, le régime moteur est contrôlé avec précision afin d'aider à
améliorer la consommation de carburant et de réduire les émissions polluantes, etc.
Le régime moteur affiché peut différer même si les conditions d'utilisation et de con-
duite du véhicule sont identiques. Zone de charge
Indique la charge par régénération.
Zone Éco hybride
Indique que le moteur à essence n'est pas
utilisé très souvent.
Le moteur à essence s'arrête et redémarre
automatiquement dans diverses conditions.
Zone de mode Éco
Indique que vous conduisez le véhicule de
manière éco-responsable.
Zone de mode puissance
Indique une conduite en dehors de la plage
de conduite éco-responsable (conduite à
pleine puissance, etc.)
1
2
3
4
UK AURIS_HV_HB_OM_EK_OM12J69K.book 102 ページ 2015年3月3日 火曜日 午前11時21分

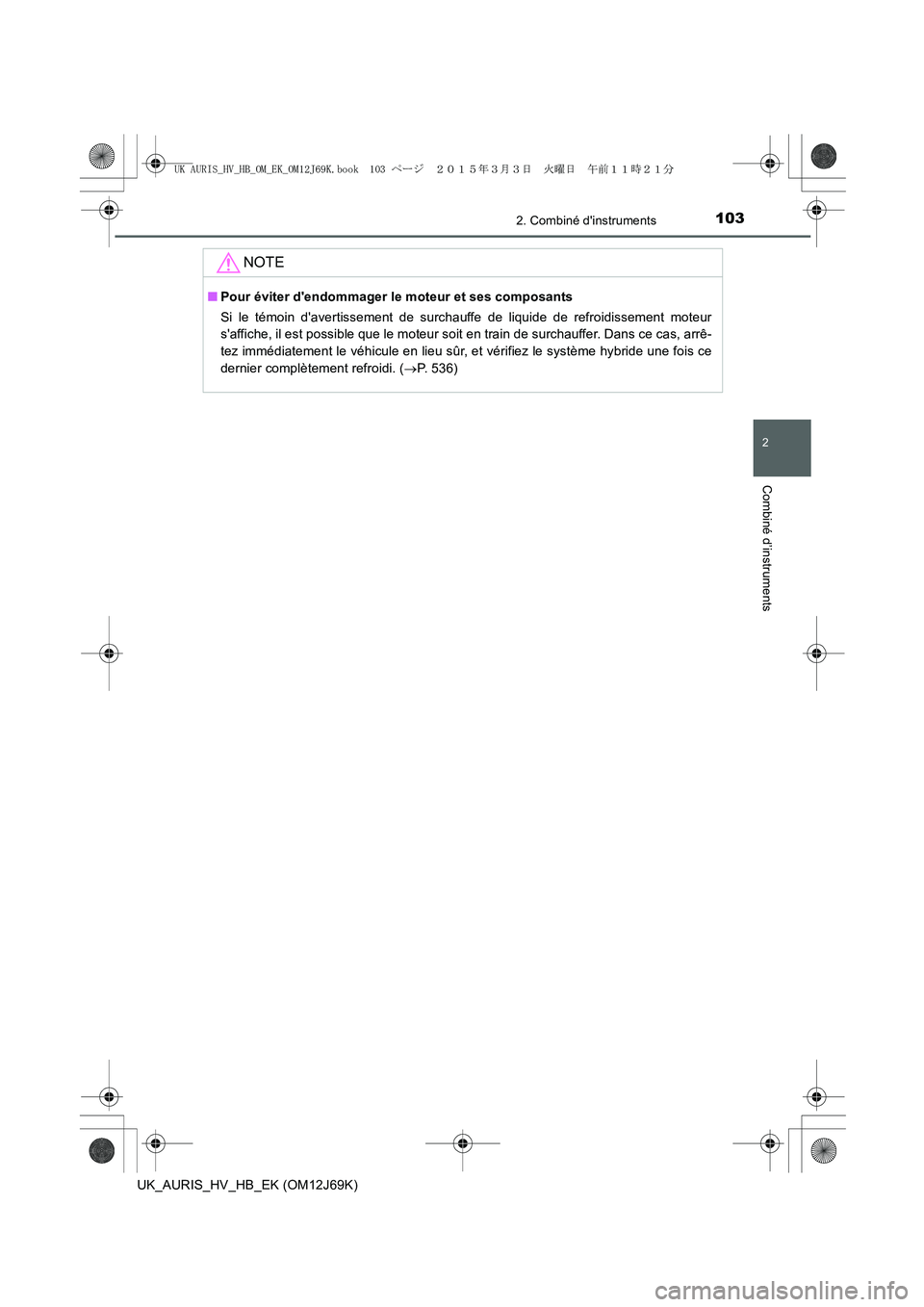

Page 103 of 588

1032. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12J69K)
NOTE
■Pour éviter d'endommager le moteur et ses composants
Si le témoin d'avertissement de surchauffe de liquide de refroidissement moteur
s'affiche, il est possible que le moteur soit en train de surchauffer. Dans ce cas, arrê-
tez immédiatement le véhicule en lieu sûr, et vérifiez le système hybride une fois ce
dernier complètement refroidi. (→P. 536)
UK AURIS_HV_HB_OM_EK_OM12J69K.book 103 ページ 2015年3月3日 火曜日 午前11時21分

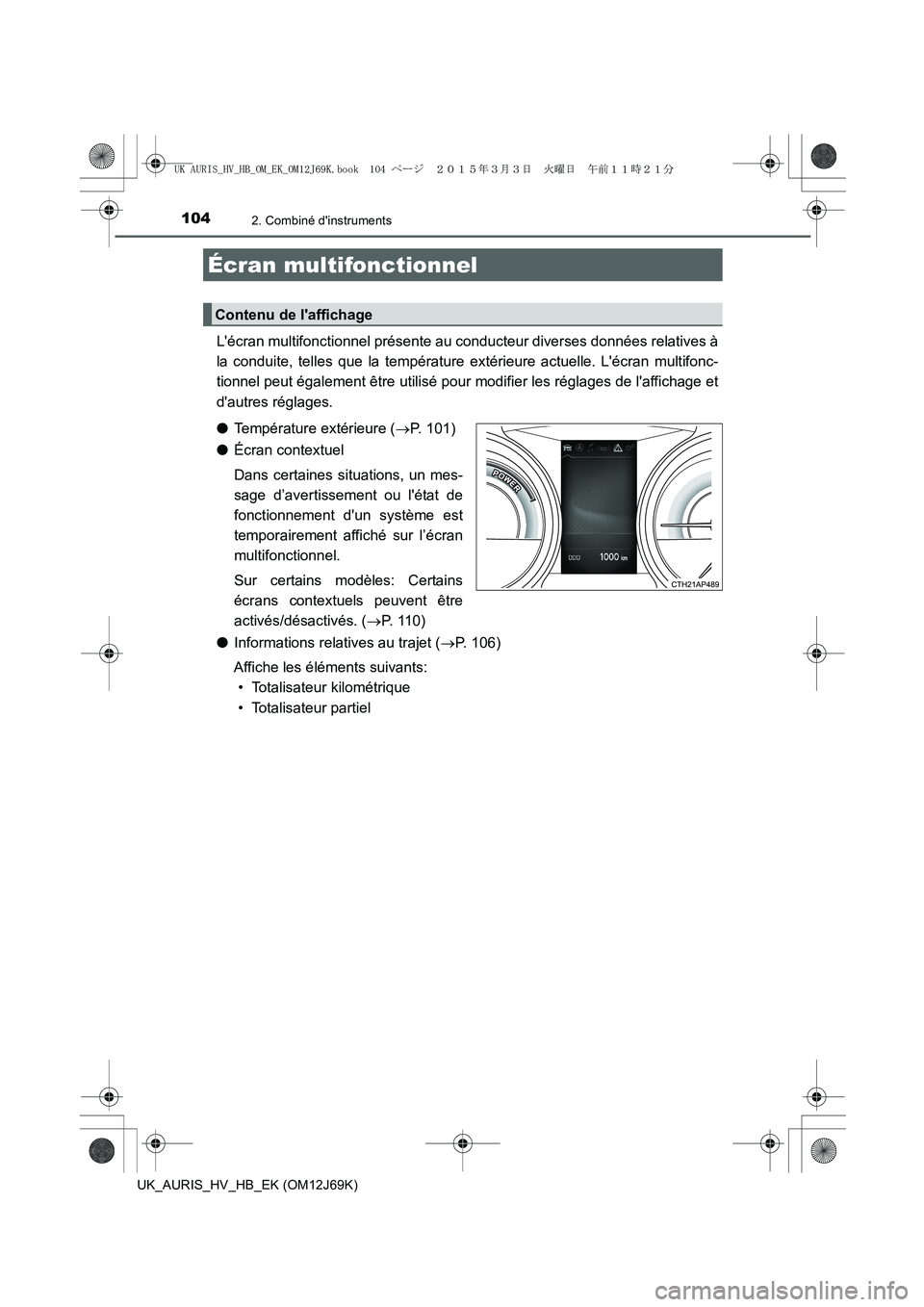

Page 104 of 588

1042. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12J69K)
L'écran multifonctionnel présente au conducteur diverses données relatives à
la conduite, telles que la température extérieure actuelle. L'écran multifonc-
tionnel peut également être utilisé pour modifier les réglages de l'affichage et
d'autres réglages.
●Température extérieure (→P. 101)
●Écran contextuel
Dans certaines situations, un mes-
sage d’avertissement ou l'état de
fonctionnement d'un système est
temporairement affiché sur l’écran
multifonctionnel.
Sur certains modèles: Certains
écrans contextuels peuvent être
activés/désactivés. (→P. 110)
●Informations relatives au trajet (→P. 106)
Affiche les éléments suivants:
• Totalisateur kilométrique
• Totalisateur partiel
Écran multifonctionnel
Contenu de l'affichage
UK AURIS_HV_HB_OM_EK_OM12J69K.book 104 ページ 2015年3月3日 火曜日 午前11時21分

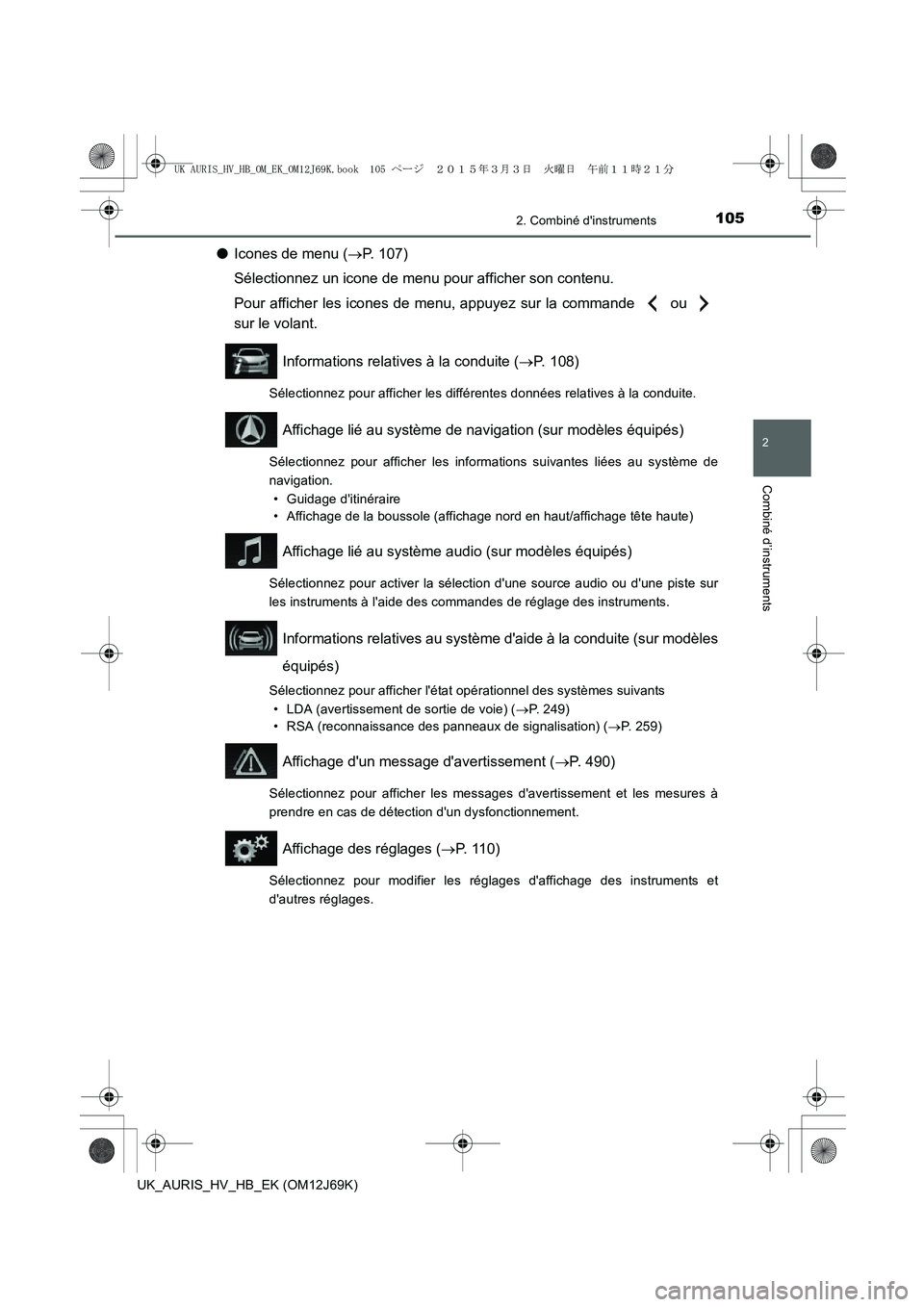

Page 105 of 588

1052. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12J69K)
●Icones de menu (→P. 107)
Sélectionnez un icone de menu pour afficher son contenu.
Pour afficher les icones de menu, appuyez sur la commande ou
sur le volant.
Informations relatives à la conduite (→P. 108)
Sélectionnez pour afficher les différentes données relatives à la conduite.
Affichage lié au système de navigation (sur modèles équipés)
Sélectionnez pour afficher les informations suivantes liées au système de
navigation.
• Guidage d'itinéraire
• Affichage de la boussole (affichage nord en haut/affichage tête haute)
Affichage lié au système audio (sur modèles équipés)
Sélectionnez pour activer la sélection d'une source audio ou d'une piste sur
les instruments à l'aide des commandes de réglage des instruments.
Informations relatives au système d'aide à la conduite (sur modèles
équipés)
Sélectionnez pour afficher l'état opérationnel des systèmes suivants
• LDA (avertissement de sortie de voie) (→P. 249)
• RSA (reconnaissance des panneaux de signalisation) (→P. 259)
Affichage d'un message d'avertissement (→P. 490)
Sélectionnez pour afficher les messages d'avertissement et les mesures à
prendre en cas de détection d'un dysfonctionnement.
Affichage des réglages (→P. 110)
Sélectionnez pour modifier les réglages d'affichage des instruments et
d'autres réglages.
UK AURIS_HV_HB_OM_EK_OM12J69K.book 105 ページ 2015年3月3日 火曜日 午前11時21分

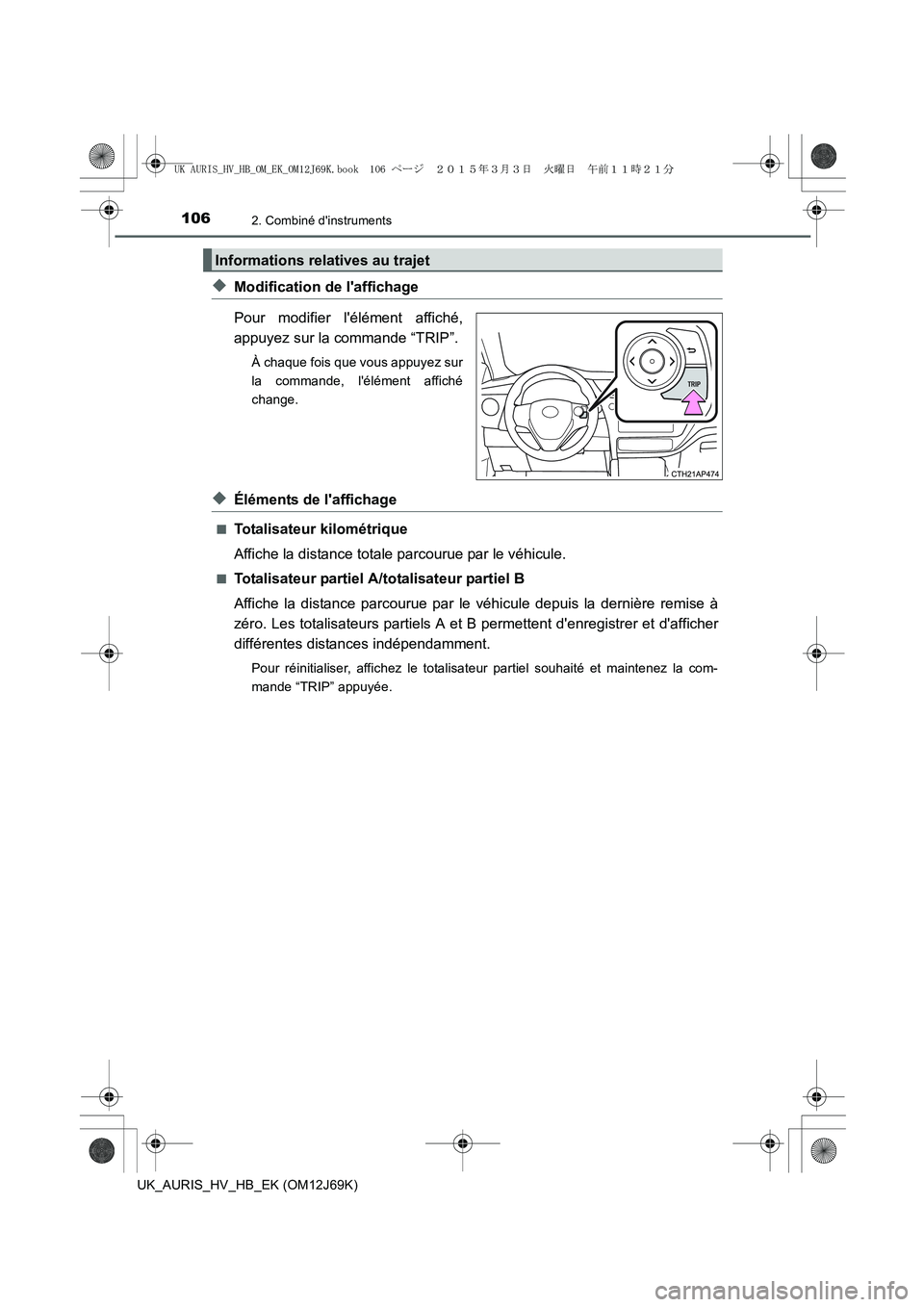

Page 106 of 588

1062. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12J69K)
◆Modification de l'affichage
Pour modifier l'élément affiché,
appuyez sur la commande “TRIP”.
À chaque fois que vous appuyez sur
la commande, l'élément affiché
change.
◆Éléments de l'affichage
■Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■Totalisateur partiel A/totalisateur partiel B
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d'enregistrer et d'afficher
différentes distances indépendamment.
Pour réinitialiser, affichez le totalisateur partiel souhaité et maintenez la com-
mande “TRIP” appuyée.
Informations relatives au trajet
UK AURIS_HV_HB_OM_EK_OM12J69K.book 106 ページ 2015年3月3日 火曜日 午前11時21分

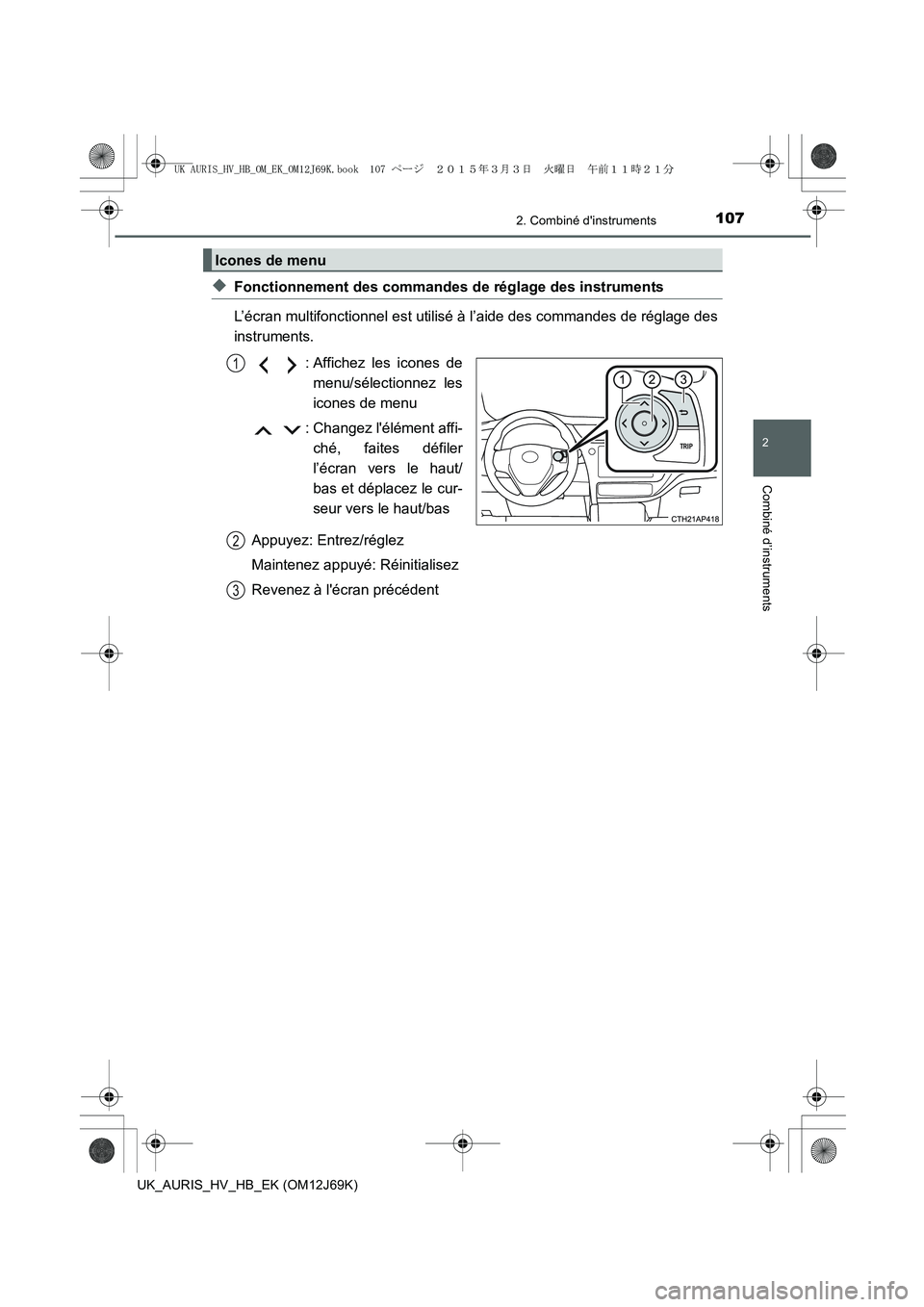

Page 107 of 588

1072. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12J69K)
◆Fonctionnement des commandes de réglage des instruments
L’écran multifonctionnel est utilisé à l’aide des commandes de réglage des
instruments.
: Affichez les icones de
menu/sélectionnez les
icones de menu
: Changez l'élément affi-
ché, faites défiler
l’écran vers le haut/
bas et déplacez le cur-
seur vers le haut/bas
Appuyez: Entrez/réglez
Maintenez appuyé: Réinitialisez
Revenez à l'écran précédent
Icones de menu
1
2
3
UK AURIS_HV_HB_OM_EK_OM12J69K.book 107 ページ 2015年3月3日 火曜日 午前11時21分

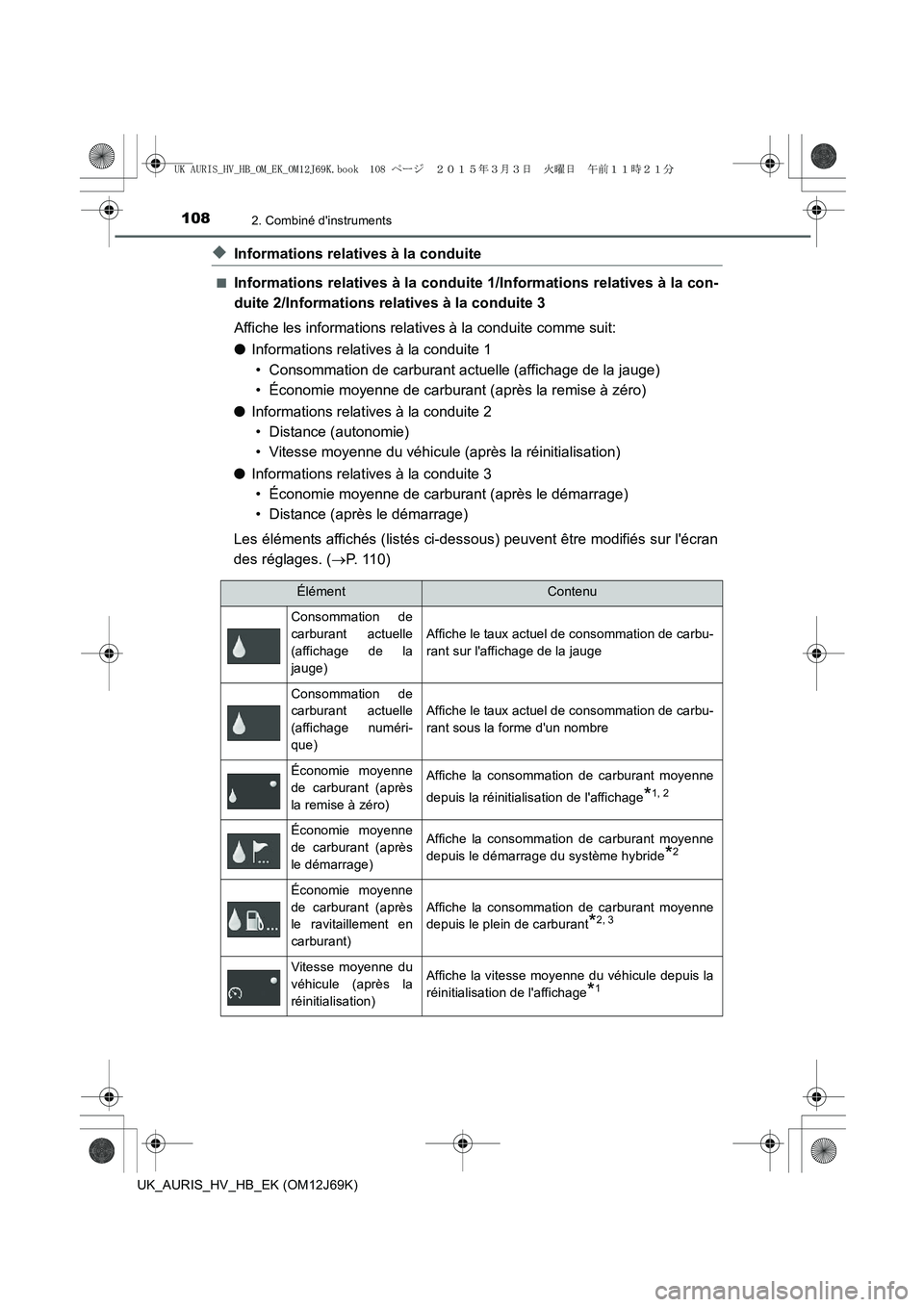

Page 108 of 588

1082. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12J69K)
◆Informations relatives à la conduite
■Informations relatives à la conduite 1/Informations relatives à la con-
duite 2/Informations relatives à la conduite 3
Affiche les informations relatives à la conduite comme suit:
●Informations relatives à la conduite 1
• Consommation de carburant actuelle (affichage de la jauge)
• Économie moyenne de carburant (après la remise à zéro)
●Informations relatives à la conduite 2
• Distance (autonomie)
• Vitesse moyenne du véhicule (après la réinitialisation)
●Informations relatives à la conduite 3
• Économie moyenne de carburant (après le démarrage)
• Distance (après le démarrage)
Les éléments affichés (listés ci-dessous) peuvent être modifiés sur l'écran
des réglages. (→P. 110)
ÉlémentContenu
Consommation de
carburant actuelle
(affichage de la
jauge)Affiche le taux actuel de consommation de carbu-
rant sur l'affichage de la jauge
Consommation de
carburant actuelle
(affichage numéri-
que)
Affiche le taux actuel de consommation de carbu-
rant sous la forme d'un nombre
Économie moyenne
de carburant (après
la remise à zéro)Affiche la consommation de carburant moyenne
depuis la réinitialisation de l'affichage
*1, 2
Économie moyenne
de carburant (après
le démarrage)Affiche la consommation de carburant moyenne
depuis le démarrage du système hybride
*2
Économie moyenne
de carburant (après
le ravitaillement en
carburant)
Affiche la consommation de carburant moyenne
depuis le plein de carburant
*2, 3
Vitesse moyenne du
véhicule (après la
réinitialisation)Affiche la vitesse moyenne du véhicule depuis la
réinitialisation de l'affichage
*1
UK AURIS_HV_HB_OM_EK_OM12J69K.book 108 ページ 2015年3月3日 火曜日 午前11時21分

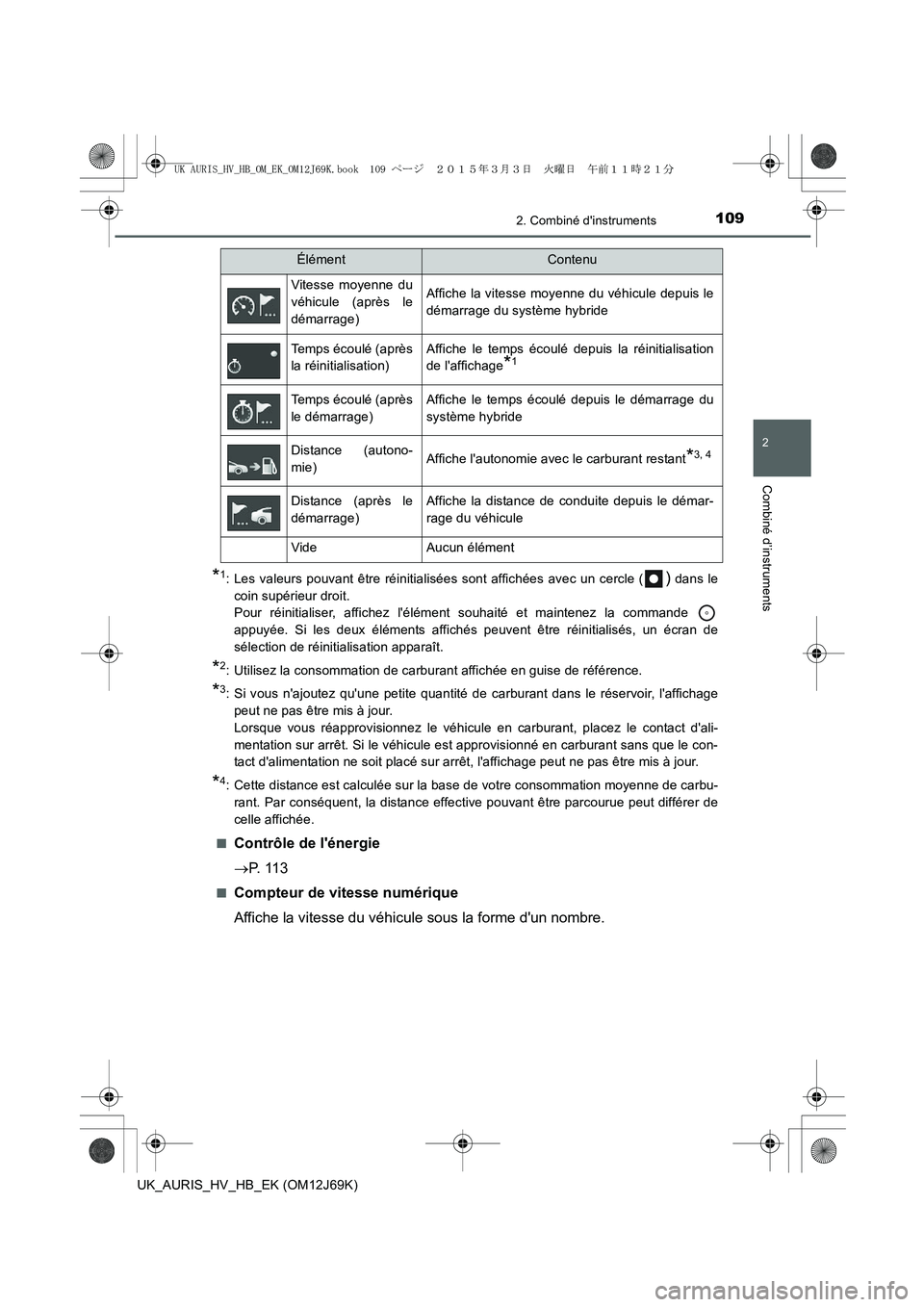

Page 109 of 588

1092. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12J69K)
*1: Les valeurs pouvant être réinitialisées sont affichées avec un cercle () dans le
coin supérieur droit.
Pour réinitialiser, affichez l'élément souhaité et maintenez la commande
appuyée. Si les deux éléments affichés peuvent être réinitialisés, un écran de
sélection de réinitialisation apparaît.
*2: Utilisez la consommation de carburant affichée en guise de référence.
*3: Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir, l'affichage
peut ne pas être mis à jour.
Lorsque vous réapprovisionnez le véhicule en carburant, placez le contact d'ali-
mentation sur arrêt. Si le véhicule est approvisionné en carburant sans que le con-
tact d'alimentation ne soit placé sur arrêt, l'affichage peut ne pas être mis à jour.
*4: Cette distance est calculée sur la base de votre consommation moyenne de carbu-
rant. Par conséquent, la distance effective pouvant être parcourue peut différer de
celle affichée.
■
Contrôle de l'énergie
→P. 1 1 3
■Compteur de vitesse numérique
Affiche la vitesse du véhicule sous la forme d'un nombre.
Vitesse moyenne du
véhicule (après le
démarrage)Affiche la vitesse moyenne du véhicule depuis le
démarrage du système hybride
Temps écoulé (après
la réinitialisation)Affiche le temps écoulé depuis la réinitialisation
de l'affichage
*1
Temps écoulé (après
le démarrage)Affiche le temps écoulé depuis le démarrage du
système hybride
Distance (autono-
mie)Affiche l'autonomie avec le carburant restant*3, 4
Distance (après le
démarrage)Affiche la distance de conduite depuis le démar-
rage du véhicule
VideAucun élément
ÉlémentContenu
UK AURIS_HV_HB_OM_EK_OM12J69K.book 109 ページ 2015年3月3日 火曜日 午前11時21分

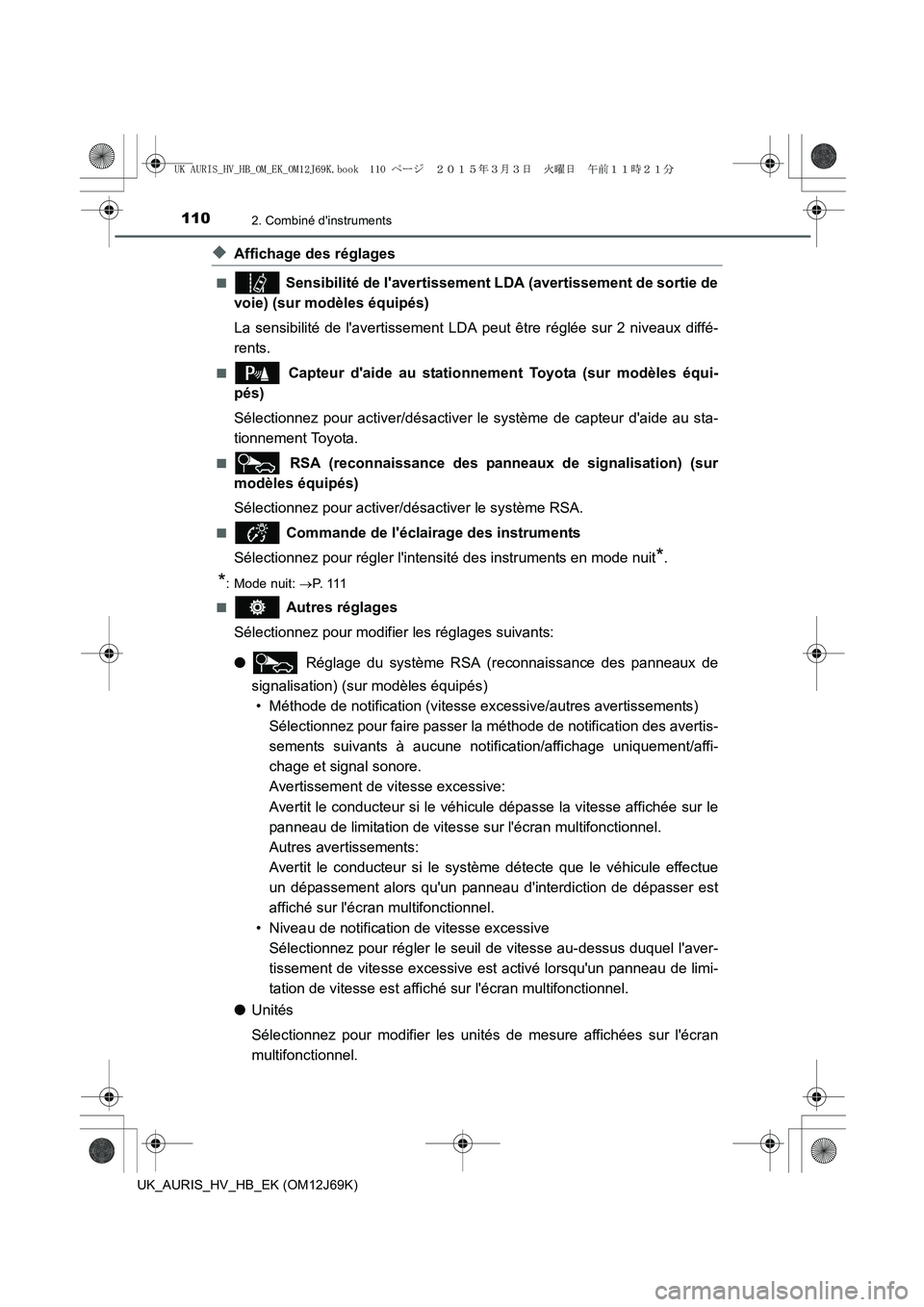

Page 110 of 588

1102. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12J69K)
◆Affichage des réglages
■ Sensibilité de l'avertissement LDA (avertissement de sortie de
voie) (sur modèles équipés)
La sensibilité de l'avertissement LDA peut être réglée sur 2 niveaux diffé-
rents.
■ Capteur d'aide au stationnement Toyota (sur modèles équi-
pés)
Sélectionnez pour activer/désactiver le système de capteur d'aide au sta-
tionnement Toyota.
■ RSA (reconnaissance des panneaux de signalisation) (sur
modèles équipés)
Sélectionnez pour activer/désactiver le système RSA.
■ Commande de l'éclairage des instruments
Sélectionnez pour régler l'intensité des instruments en mode nuit
*.
*: Mode nuit: →P. 1 1 1
■
Autres réglages
Sélectionnez pour modifier les réglages suivants:
● Réglage du système RSA (reconnaissance des panneaux de
signalisation) (sur modèles équipés)
• Méthode de notification (vitesse excessive/autres avertissements)
Sélectionnez pour faire passer la méthode de notification des avertis-
sements suivants à aucune notification/affichage uniquement/affi-
chage et signal sonore.
Avertissement de vitesse excessive:
Avertit le conducteur si le véhicule dépasse la vitesse affichée sur le
panneau de limitation de vitesse sur l'écran multifonctionnel.
Autres avertissements:
Avertit le conducteur si le système détecte que le véhicule effectue
un dépassement alors qu'un panneau d'interdiction de dépasser est
affiché sur l'écran multifonctionnel.
• Niveau de notification de vitesse excessive
Sélectionnez pour régler le seuil de vitesse au-dessus duquel l'aver-
tissement de vitesse excessive est activé lorsqu'un panneau de limi-
tation de vitesse est affiché sur l'écran multifonctionnel.
●Unités
Sélectionnez pour modifier les unités de mesure affichées sur l'écran
multifonctionnel.
UK AURIS_HV_HB_OM_EK_OM12J69K.book 110 ページ 2015年3月3日 火曜日 午前11時21分
