TOYOTA AURIS HYBRID 2015 Návod na použití (in Czech)

4818-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
8
Když nastanou potíže
●Zastavte vozidlo na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přeřaďte zařazenou polohu do P.
●Vypněte hybridní systém.
●Zapněte varovná světla. (S. 456)
Když dojde k defektu pneumatiky
(vozidla s rezervním kolem)
Vaše vozidlo je vybaveno rezervním kolem. Kolo s defektem může
být nahrazeno rezervním kolem.
Podrobnosti o pneumatikách: S. 417
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Před zvedáním vozidla

4828-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
Umístění rezervního kola, zvedáku a nářadí
Brašna s nářadím
Klíč na matice kol
Klika zvedákuTa ž n é o k o
Zvedák
Rezervní kolo1
2
3
4
5
6

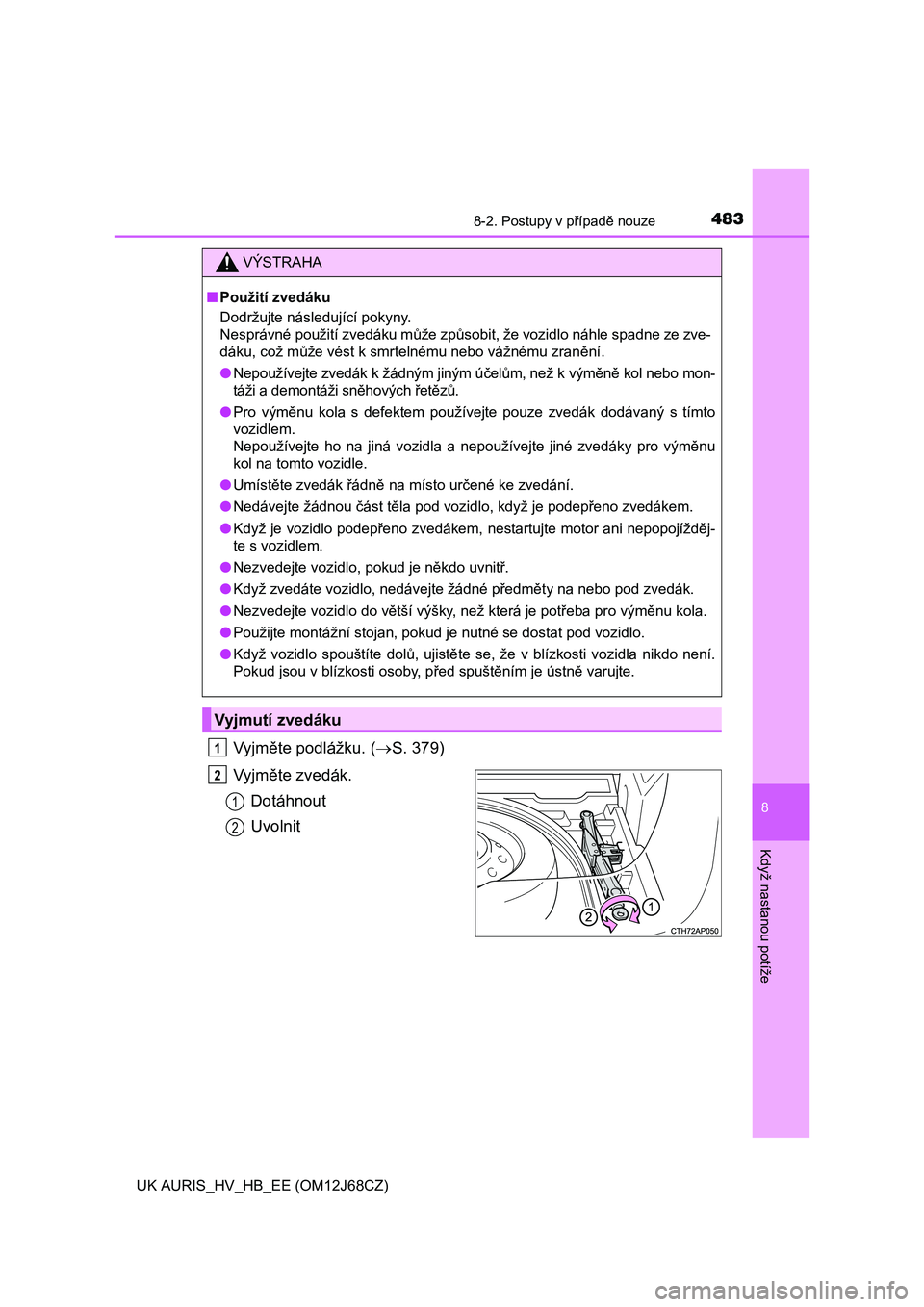

4838-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
8
Když nastanou potíže
Vyjměte podlážku. (S. 379)
Vyjměte zvedák.
Dotáhnout
Uvolnit
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo mon-
táži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
Vyjmutí zvedáku
1
2
1
2

4848-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
Vyjměte podlážku a přihrádku.
(S. 379)
Povolte středový držák, který
zajišťuje rezervní kolo.
Vyjmutí rezervního kola
1
2
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

4858-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
8
Když nastanou potíže
Zaklínujte kola.
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku "A" ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

4868-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5

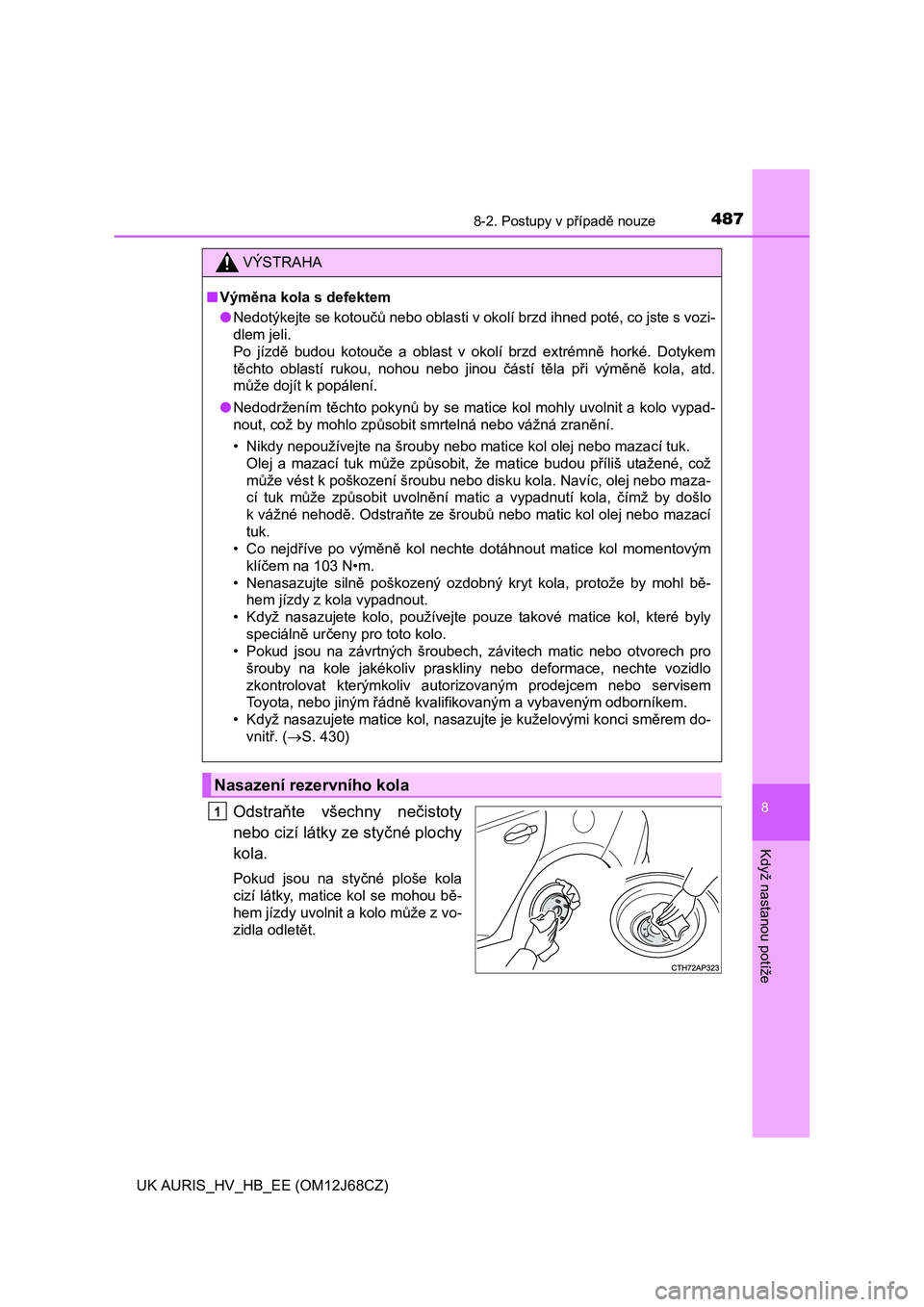

4878-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že matice budou příliš utažené, což
může vést k poškození šroubu nebo disku kola. Navíc, olej nebo maza-
cí tuk může způsobit uvolnění matic a vypadnutí kola, čímž by došlo
k vážné nehodě. Odstraňte ze šroubů nebo matic kol olej nebo mazací
tuk.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci sm
ěrem do-
vnitř. (S. 430)
Nasazení rezervního kola
1

4888-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Dotáhněte matice kol, až se ku-
želovitá část volně dotkne stěny
disku kola.
Sp usťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte kolo s defektem, zvedák a všechno nářadí.
2
Kuželovitá část
Sedlo disku kola
3
4
5

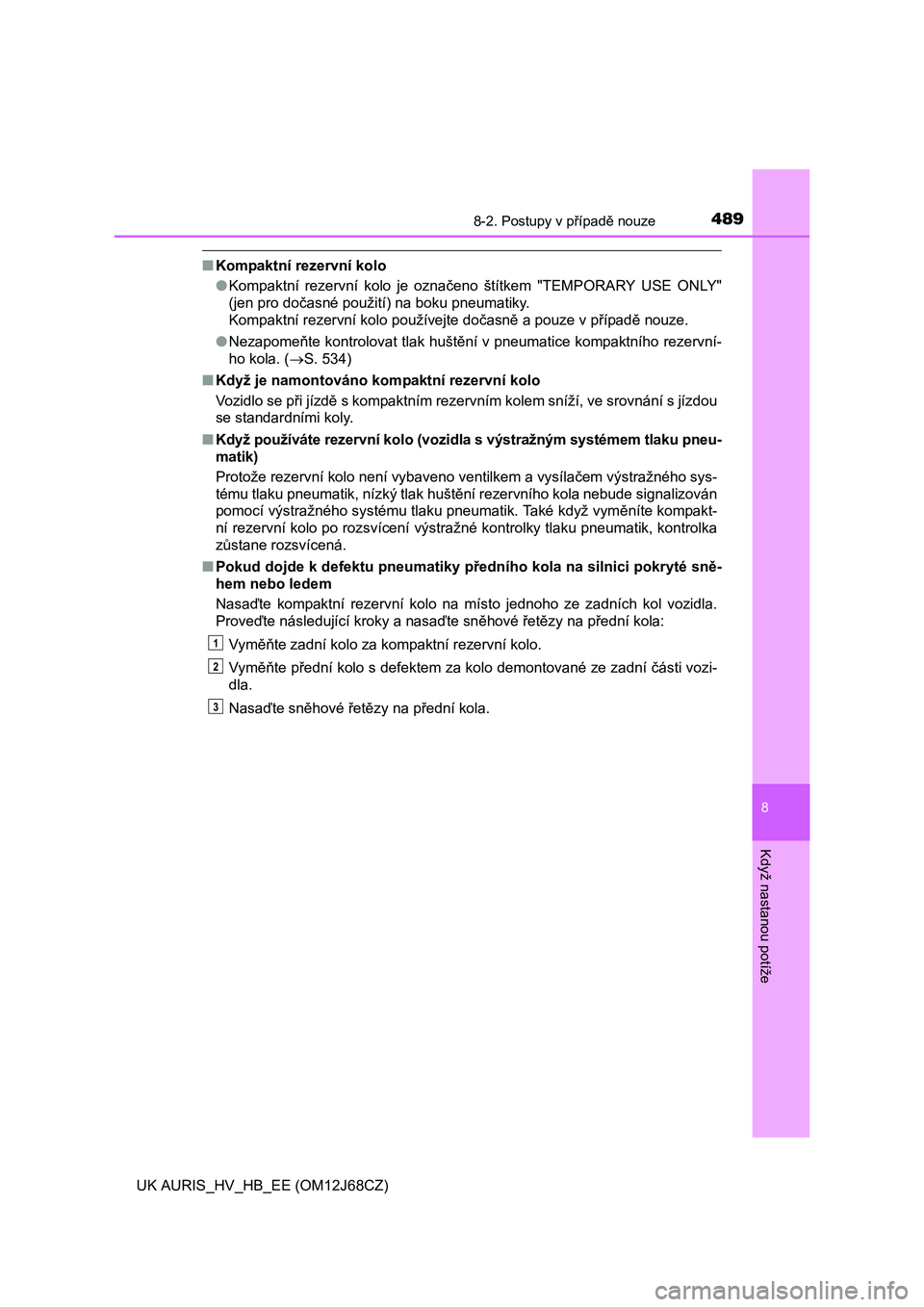

4898-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
8
Když nastanou potíže
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 534)
■Když je namontováno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Když používáte rezervní kolo (vozidla s výstražným systémem tlaku pneu-
matik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik, kontrolka
zůstane rozsvícená.
■Pokud dojde k defektu pneumatiky předního kola na silnici pokryté sně-
hem nebo ledem
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

4908-2. Postupy v případě nouze
UK AURIS_HV_HB_EE (OM12J68CZ)
■ Certifikace pro zvedák
