TOYOTA AURIS HYBRID 2015 Návod na použití (in Czech)

5319-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)
9
Technické údaje vozidla

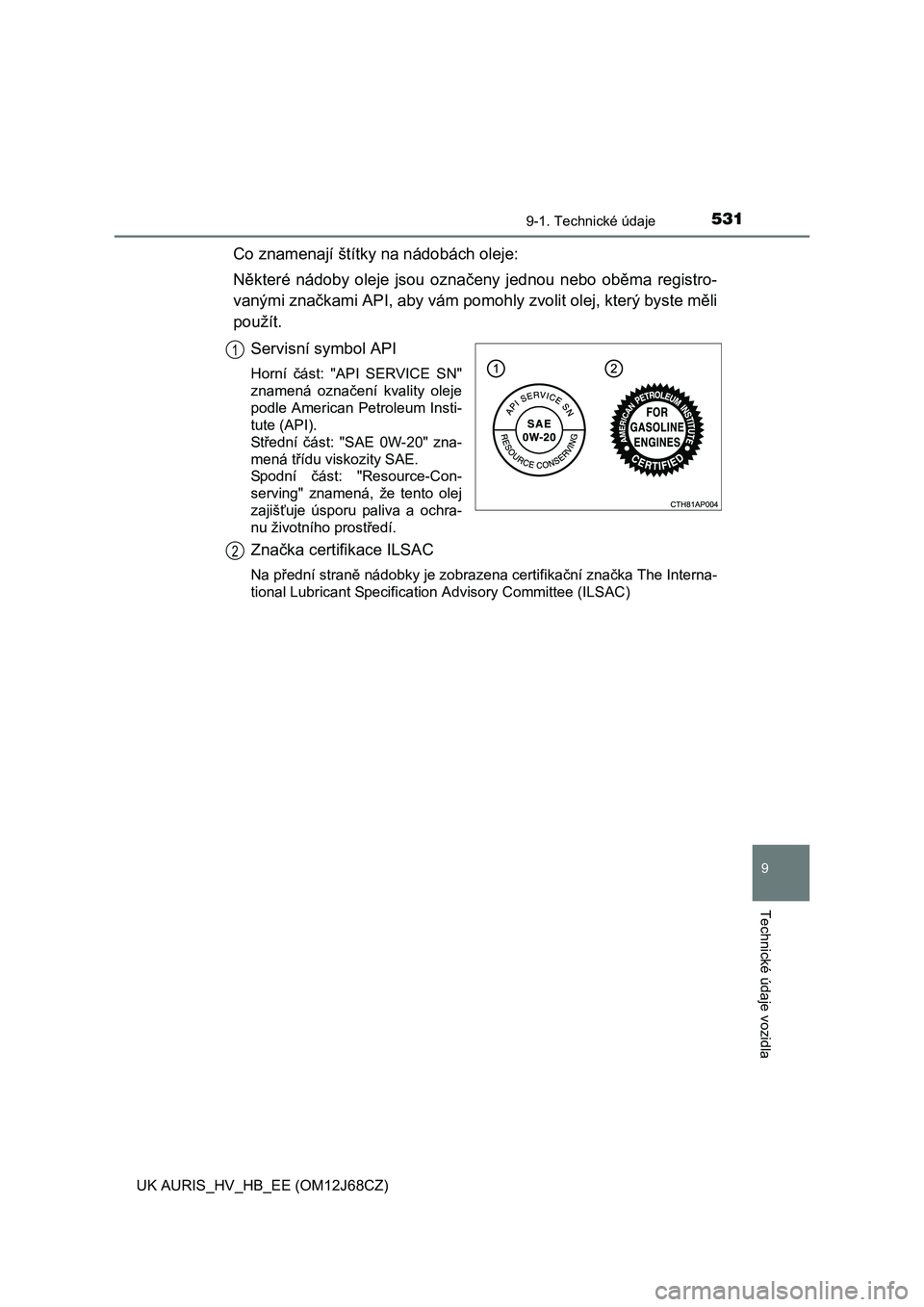

Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

5329-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)

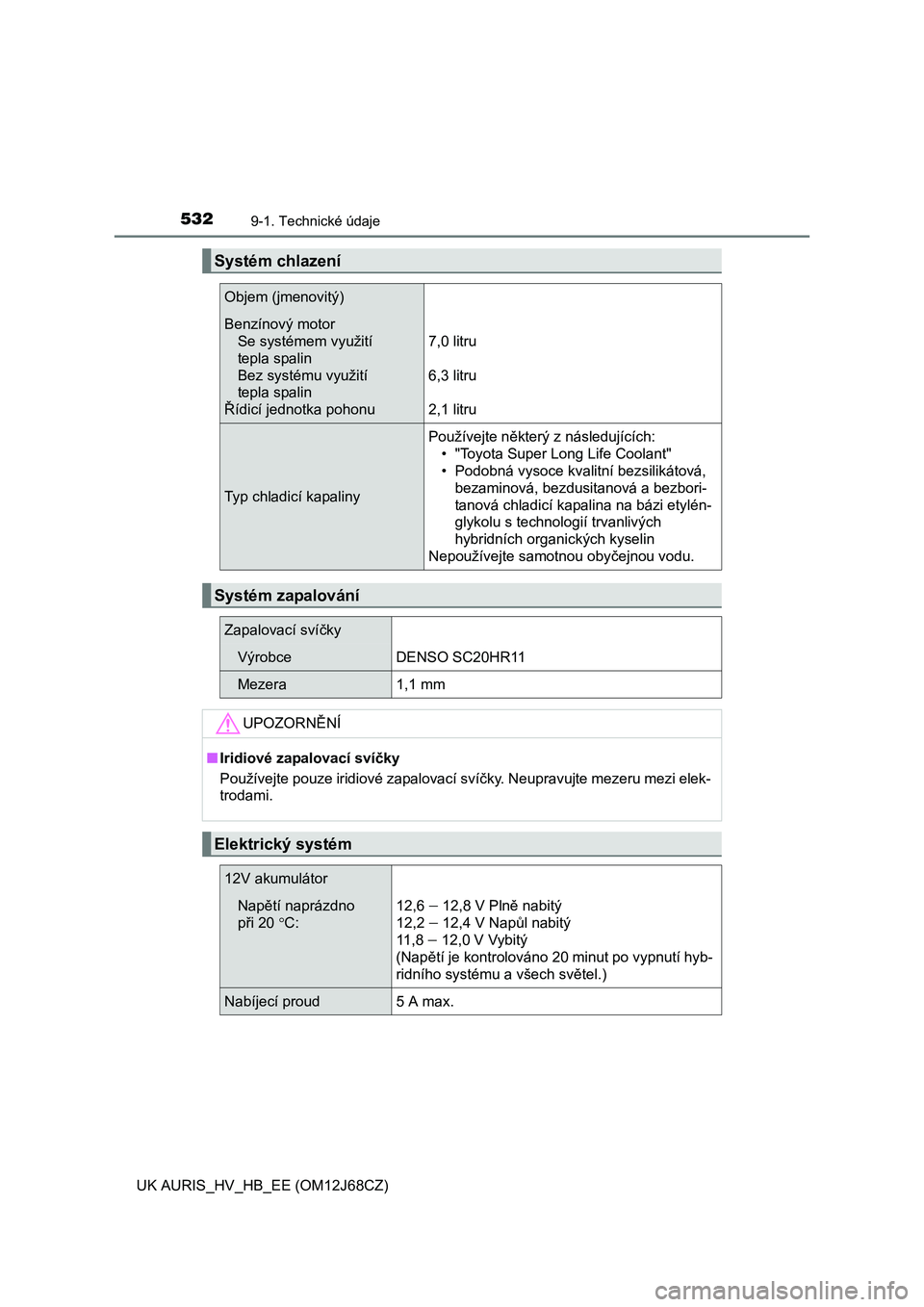

Systém chlazení
Objem (jmenovitý)
Benzínový motor
Se systémem využití
tepla spalin
Bez systému využití
tepla spalin
Řídicí jednotka pohonu
7,0 litru
6,3 litru
2,1 litru
Typ chladicí kapalinyPoužívejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
VýrobceDENSO SC20HR11
Mezera1,1 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
12V akumulátor
Napětí naprázdno
při 20 C:12,6  12,8 V Plně nabitý
12,2
 12,4 V Napůl nabitý
11 , 8
12,0 V Vybitý
(Napětí je kontrolováno 20 minut po vypnutí hyb-
ridního systému a všech světel.)
Nabíjecí proud5 A max.

5339-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)
9
Technické údaje vozidla
*: Objem kapaliny je referenční hodnota.
Pokud je nutná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.
*1: Minimální mezera pedálu při sešlápnutí silou 294 N, když je hybridní sys-
tém včinnosti
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.

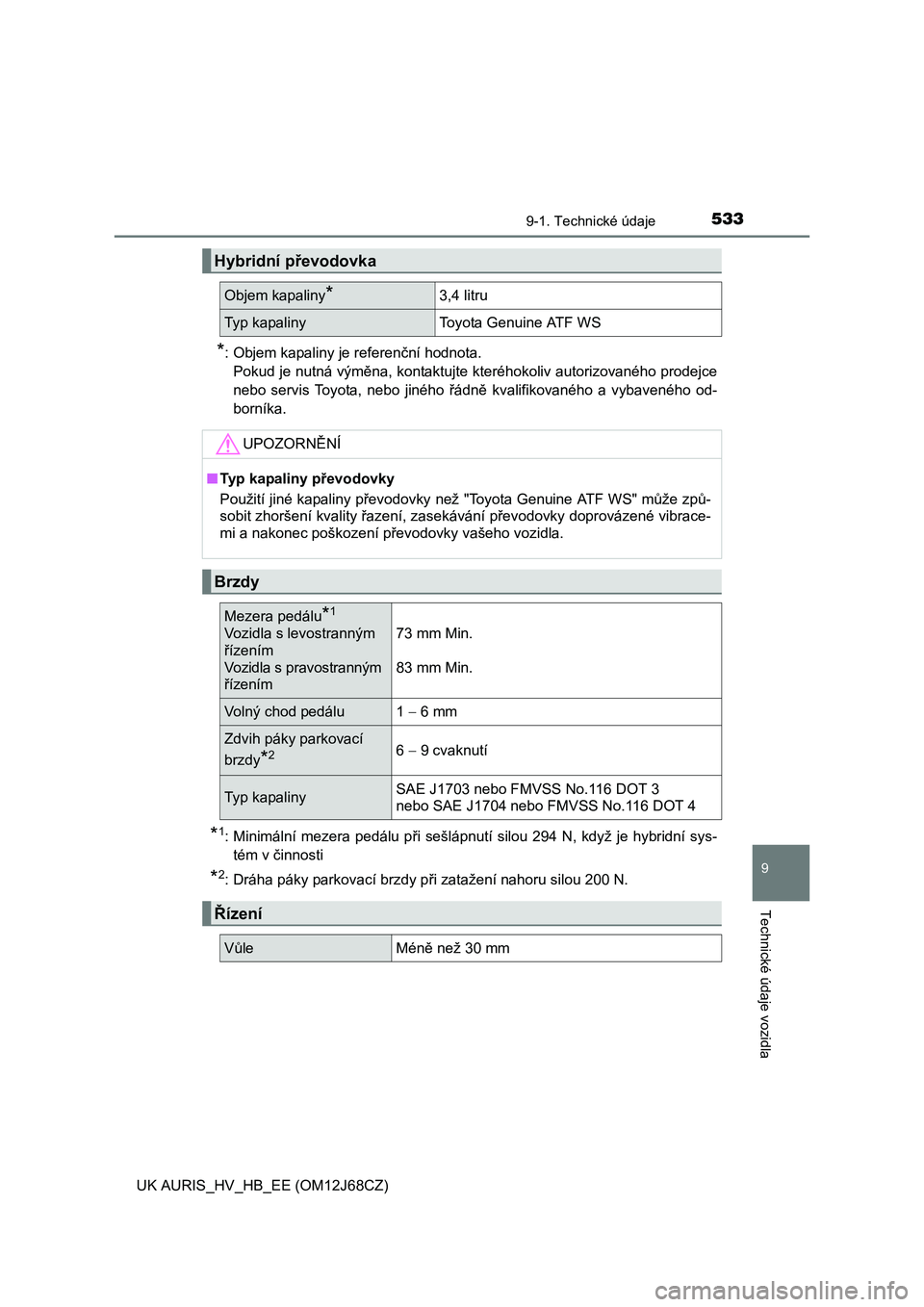

Hybridní převodovka
Objem kapaliny*3,4 litru
Typ kapaliny Toyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny převodovky
Použití jiné kapaliny převodovky než "Toyota Genuine ATF WS" může způ-
sobit zhoršení kvality řazení, zasekávání převodovky doprovázené vibrace-
mi a nakonec poškození převodovky vašeho vozidla.
Brzdy
Mezera pedálu*1
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením73 mm Min.
83 mm Min.
Volný chod pedálu 1  6 mm
Zdvih páky parkovací
brzdy
*26  9 cvaknutí
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm

5349-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)

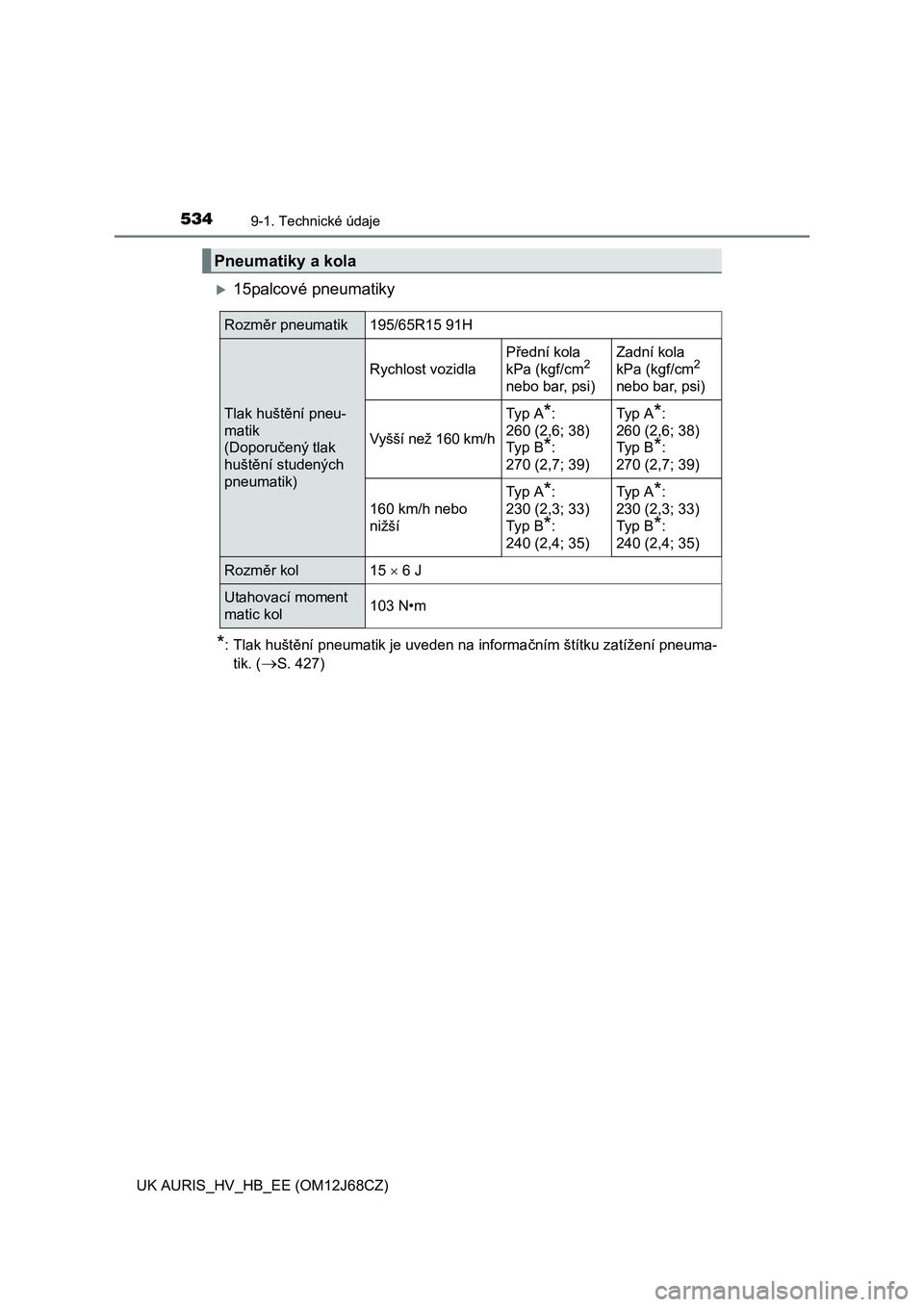

15palcové pneumatiky
*: Tlak huštění pneumatik je uveden na informačním štítku zatížení pneuma-
tik. (
S. 427)
Pneumatiky a kola
Rozměr pneumatik195/65R15 91H
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
Rychlost vozidla
Přední kola
kPa (kgf/cm2
nebo bar, psi)
Zadní kola
kPa (kgf/cm2
nebo bar, psi)
Vyšší než 160 km/h
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
160 km/h nebo
nižší
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Rozměr kol15  6 J
Utahovací moment
matic kol103 N•m

5359-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)
9
Technické údaje vozidla

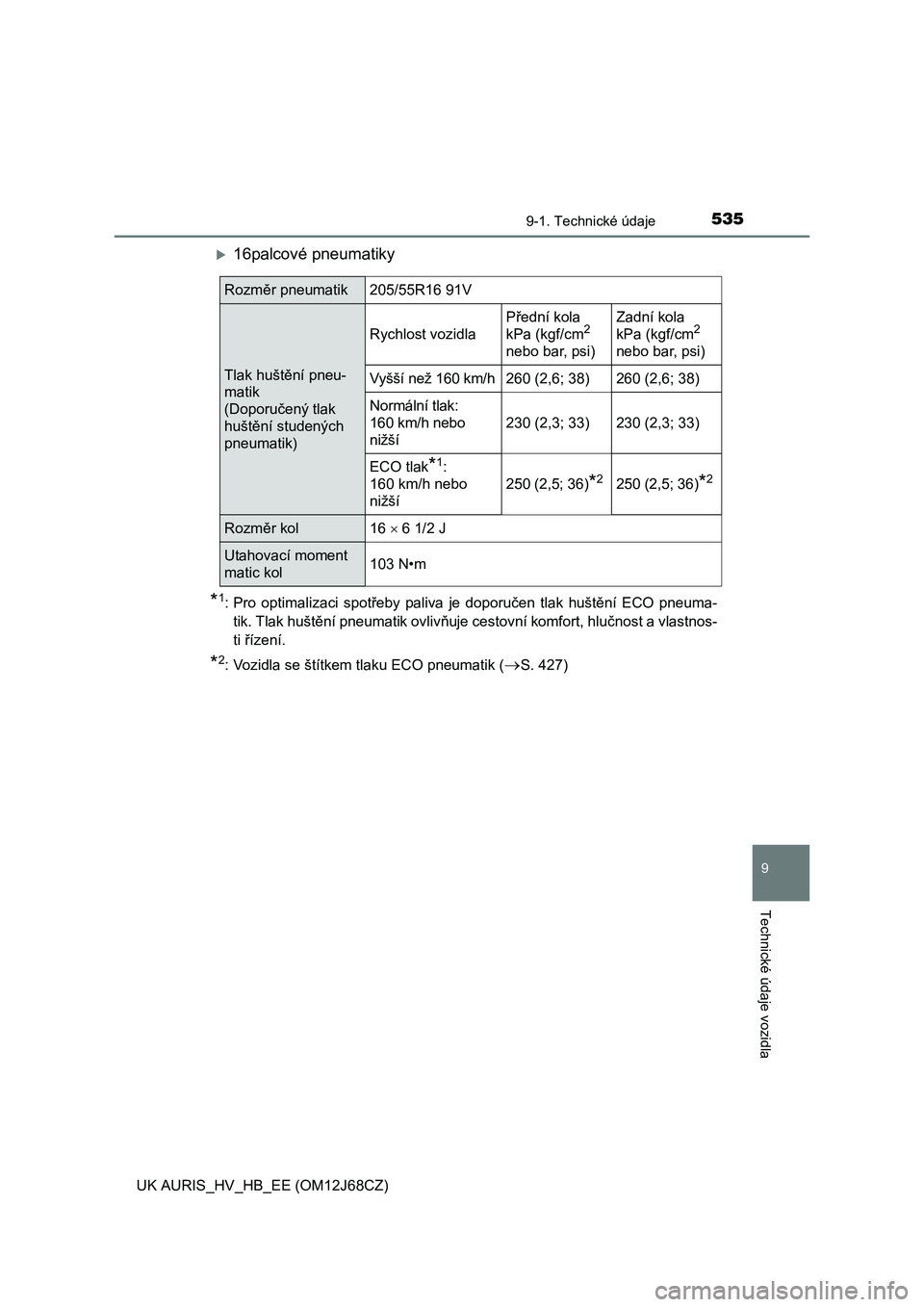

16palcové pneumatiky
*1: Pro optimalizaci spotřeby paliva je doporučen tlak huštění ECO pneuma-
tik. Tlak huštění pneumatik ovlivňuje cestovní komfort, hlučnost a vlastnos-
ti řízení.
*2: Vozidla se štítkem tlaku ECO pneumatik (S. 427)
Rozměr pneumatik205/55R16 91V
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
Rychlost vozidla
Přední kola
kPa (kgf/cm2
nebo bar, psi)
Zadní kola
kPa (kgf/cm2
nebo bar, psi)
Vyšší než 160 km/h260 (2,6; 38)260 (2,6; 38)
Normální tlak:
160 km/h nebo
nižší
230 (2,3; 33)230 (2,3; 33)
ECO tlak*1:
160 km/h nebo
nižší
250 (2,5; 36)*2250 (2,5; 36)*2
Rozměr kol16 6 1/2 J
Utahovací moment
matic kol103 N•m

5369-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)

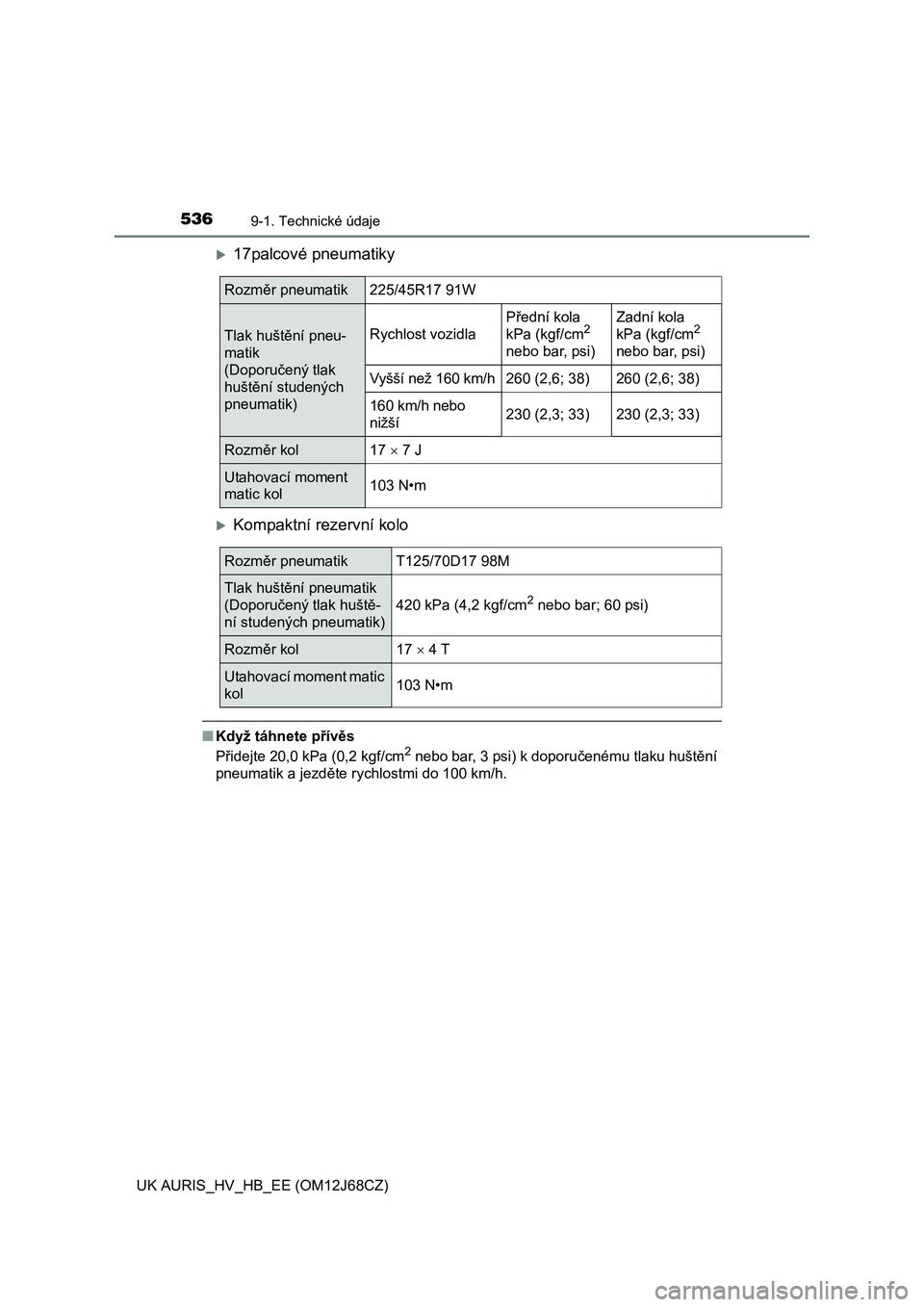

17palcové pneumatiky
Kompaktní rezervní kolo
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar, 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik225/45R17 91W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2
nebo bar, psi)
Zadní kola
kPa (kgf/cm2
nebo bar, psi)
Vyšší než 160 km/h260 (2,6; 38)260 (2,6; 38)
160 km/h nebo
nižší230 (2,3; 33)230 (2,3; 33)
Rozměr kol17  7 J
Utahovací moment
matic kol103 N•m
Rozměr pneumatikT125/70D17 98M
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4 T
Utahovací moment matic
kol103 N•m

5379-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)
9
Technické údaje vozidla

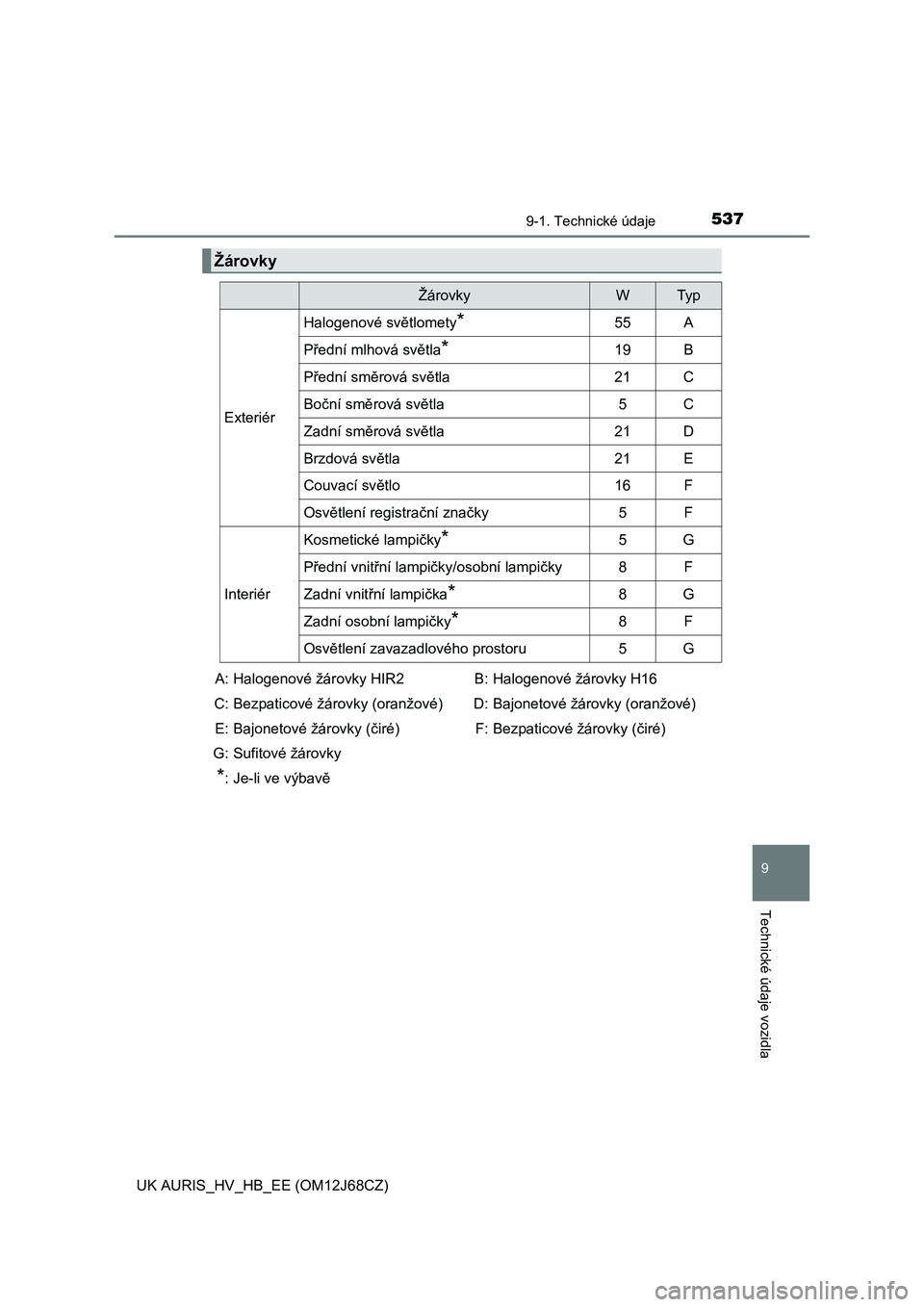

Žárovky
ŽárovkyWTy p
Exteriér
Halogenové světlomety*55A
Přední mlhová světla*19B
Přední směrová světla21C
Boční směrová světla5C
Zadní směrová světla21D
Brzdová světla21E
Couvací světlo16F
Osvětlení registrační značky5F
Interiér
Kosmetické lampičky*5G
Přední vnitřní lampičky/osobní lampičky8F
Zadní vnitřní lampička*8G
Zadní osobní lampičky*8F
Osvětlení zavazadlového prostoru5G
A: Halogenové žárovky HIR2
C: Bezpaticové žárovky (oranžové)
E: Bajonetové žárovky (čiré)
G: Sufitové žárovky
*: Je-li ve výbavěB: Halogenové žárovky H16
D: Bajonetové žárovky (oranžové)
F: Bezpaticové žárovky (čiré)

5389-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)
■Hrdlo palivové nádrže pro bezolovnatý benzín
Z důvodů ochrany před tankováním nesprávného paliva je vaše vozidlo vyba-
veno hrdlem palivové nádrže, do kterého se vejde pouze speciální hubice na
bezolovnatý benzín.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
●Občas můžete zaslechnout krátké a slabé klepání při akceleraci nebo jízdě
do kopce. To je normální a není důvod ke znepokojení.
Informace o palivu
Oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín odpovída-
jící Evropské normě EN228.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktano-
vým číslem 95 nebo vyšším.
Mimo oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktano-
vým číslem 95 nebo vyšším.

5399-1. Technické údaje
UK AURIS_HV_HB_EE (OM12J68CZ)
9
Technické údaje vozidla
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Pokud jsou použita nesprávná paliva, do-
jde k poškození motoru.
●Nepoužívejte olovnatý benzín.
Olovnatý benzín způsobí ztrátu účinnosti třícestného katalyzátoru a ne-
správnou funkci systému řízení emisí.
●Nepoužívejte směs benzínu s metanolem, např. M15, M85, M100.
Používání benzínu obsahujícího metanol může způsobit poškození nebo
selhání motoru.
●Oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50" nebo
"E85" a palivo obsahující velké množství etanolu by nemělo být používáno.
Použití těchto paliv poškodí palivový systém vozidla. V případě jakýchkoliv
pochybností kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
●Mimo oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Vaše vozidlo může používat benzín smíchaný s maximálně 10 %
etanolu. Použití paliva s obsahem více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se ujistit, že tankování je prováděno pou-
ze ze zdroje, kde může být zaručena specifikace a kvalita. V případě ja-
kýchkoliv pochybností kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.

540
UK AURIS_HV_HB_EE (OM12J68CZ)

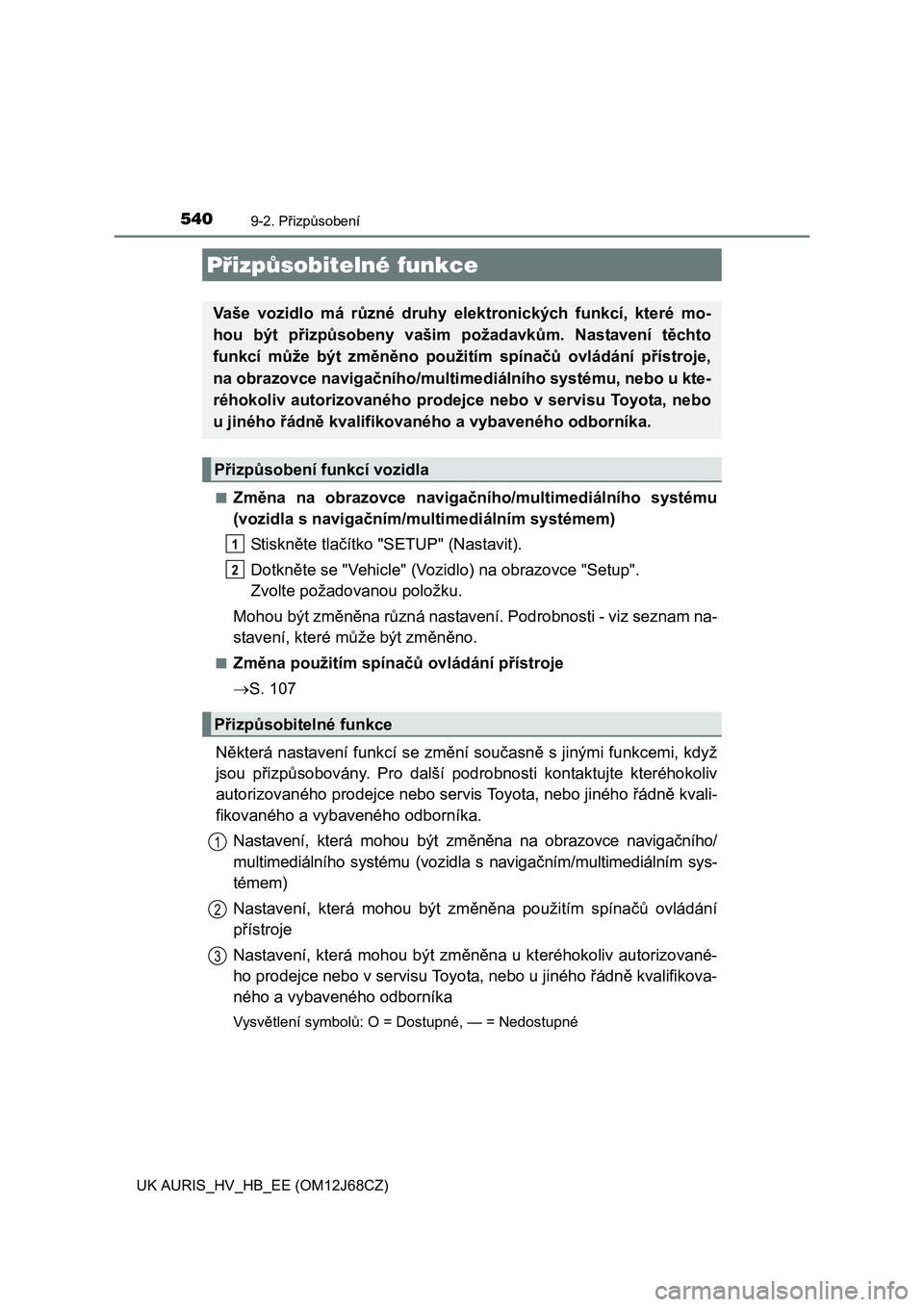

9-2. Přizpůsobení
■Změna na obrazovce navigačního/multimediálního systému
(vozidla s navigačním/multimediálním systémem)
St i sk něte tlačítko "SETUP" (Nastavit).
Dotkněte se "Vehicle" (Vozidlo) na obrazovce "Setup".
Zvolte požadovanou položku.
Mohou být změněna různá nastavení. Podrobnosti - viz seznam na-
stavení, které může být změněno.
■Změna použitím spínačů ovládání přístroje
S. 107
Některá nastavení funkcí se změní současně s jinými funkcemi, když
jsou přizpůsobovány. Pro další podrobnosti kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného odborníka.
Nastavení, která mohou být změněna na obrazovce navigačního/
multimediálního systému (vozidla s navigačním/multimediálním sys-
témem)
Nastavení, která mohou být změněna použitím spínačů ovládání
přístroje
Nastavení, která mohou být změněna u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikova-
ného a vybaveného odborníka
Vysvětlení symbolů: O = Dostupné, — = Nedostupné
Přizpůsobitelné funkce
Vaše vozidlo má různé druhy elektronických funkcí, které mo-
hou být přizpůsobeny vašim požadavkům. Nastavení těchto
funkcí může být změněno použitím spínačů ovládání přístroje,
na obrazovce navigačního/multimediálního systému, nebo u kte-
réhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
u jiného řádně kvalifikovaného a vybaveného odborníka.
Přizpůsobení funkcí vozidla
Přizpůsobitelné funkce
1
2
1
2
3
