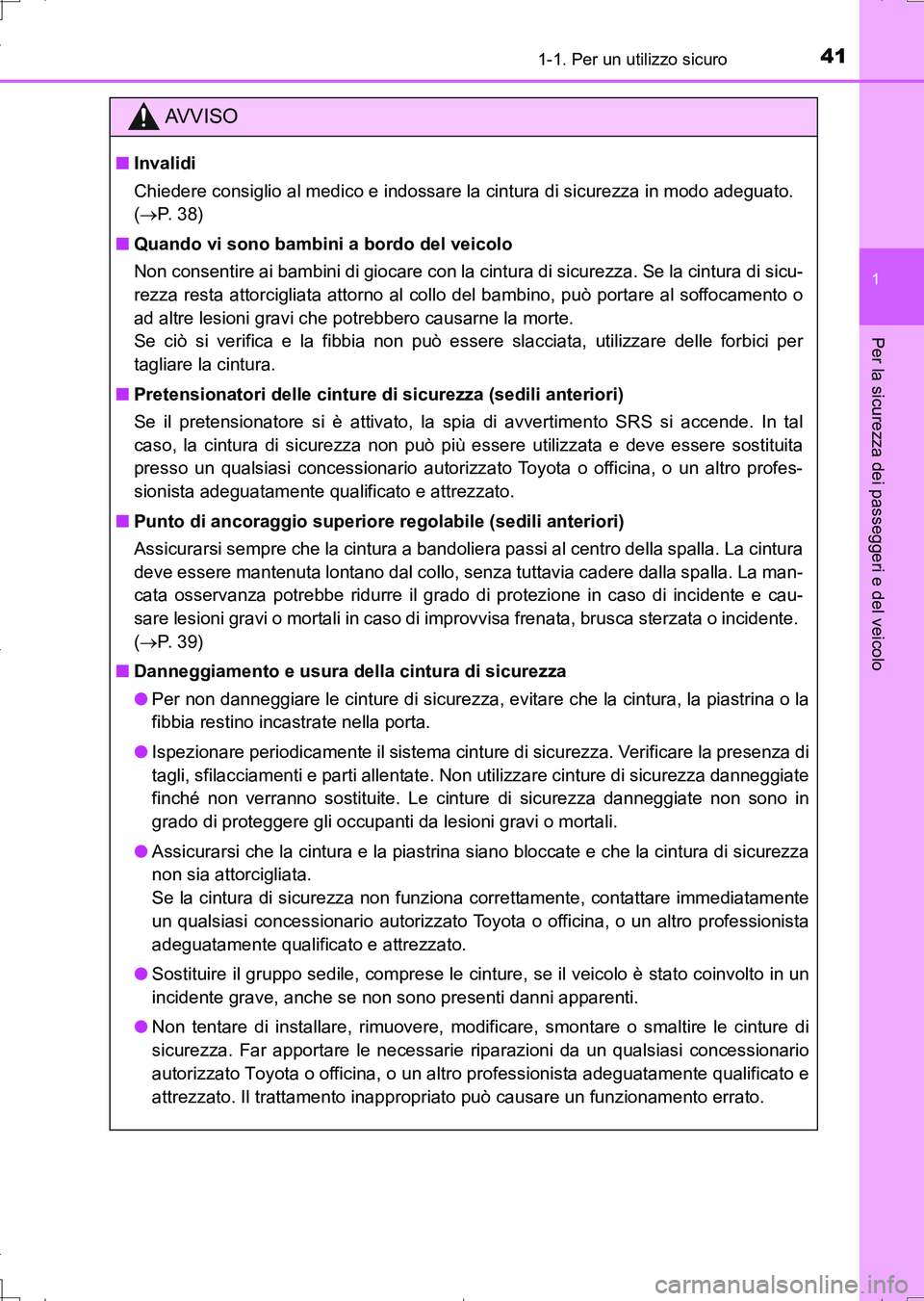

411-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Invalidi
Chiedere consiglio al medico e indossare la cintura di sicurezza in modo adeguato.
(P. 3 8 )
■Quando vi sono bambini a bordo del veicolo
Non consentire ai bambini di giocare con la cintura di sicurezza. Se la cintura di sicu-
rezza resta attorcigliata attorno al collo del bambino, può portare al soffocamento o
ad altre lesioni gravi che potrebbero causarne la morte.
Se ciò si verifica e la fibbia non può essere slacciata, utilizzare delle forbici per
tagliare la cintura.
■Pretensionatori delle cinture di sicurezza (sedili anteriori)
Se il pretensionatore si è attivato, la spia di avvertimento SRS si accende. In tal
caso, la cintura di sicurezza non può più essere utilizzata e deve essere sostituita
presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e attrezzato.
■Punto di ancoraggio superiore regolabile (sedili anteriori)
Assicurarsi sempre che la cintura a bandoliera passi al centro della spalla. La cintura
deve essere mantenuta lontano dal collo, senza tuttavia cadere dalla spalla. La man-
cata osservanza potrebbe ridurre il grado di protezione in caso di incidente e cau-
sare lesioni gravi o mortali in caso di improvvisa frenata, brusca sterzata o incidente.
(P. 3 9 )
■Danneggiamento e usura della cintura di sicurezza
●Per non danneggiare le cinture di sicurezza, evitare che la cintura, la piastrina o la
fibbia restino incastrate nella porta.
●Ispezionare periodicamente il sistema cinture di sicurezza. Verificare la presenza di
tagli, sfilacciamenti e parti allentate. Non utilizzare cinture di sicurezza danneggiate
finché non verranno sostituite. Le cinture di sicurezza danneggiate non sono in
grado di proteggere gli occupanti da lesioni gravi o mortali.
●Assicurarsi che la cintura e la piastrina siano bloccate e che la cintura di sicurezza
non sia attorcigliata.
Se la cintura di sicurezza non funziona correttamente, contattare immediatamente
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Sostituire il gruppo sedile, comprese le cinture, se il veicolo è stato coinvolto in un
incidente grave, anche se non sono presenti danni apparenti.
●Non tentare di installare, rimuovere, modificare, smontare o smaltire le cinture di
sicurezza. Far apportare le necessarie riparazioni da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato. Il trattamento inappropriato può causare un funzionamento errato.
AURIS Touring Sports_OM_Italian_OM12L17L.book 41 ページ ２０１６年６月２８日　火曜日　午後８時３２分

421-1. Per un utilizzo sicuro
UK_AURIS_Touring_Sports_EL (OM12L17L)

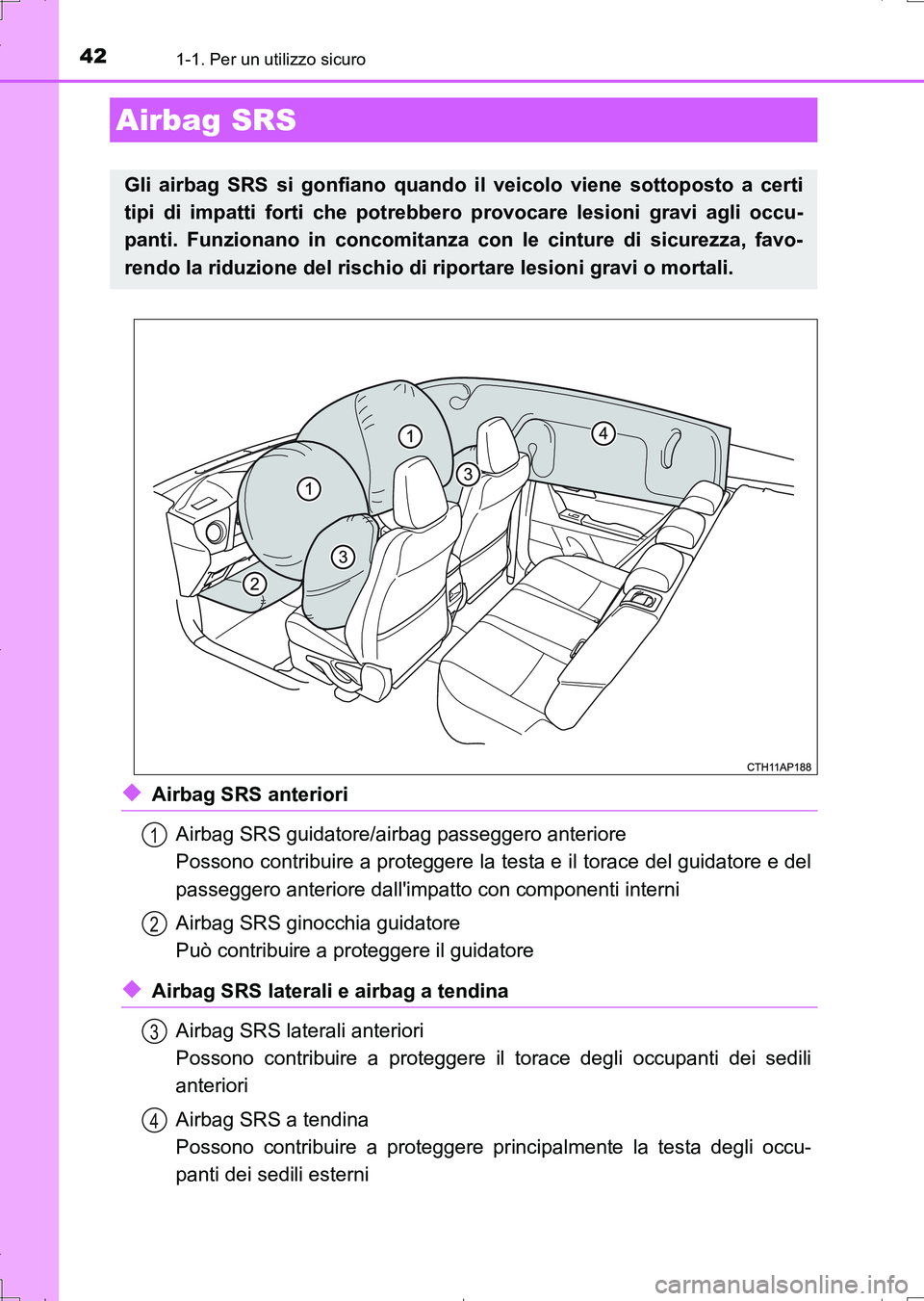

◆Airbag SRS anteriori
Airbag SRS guidatore/airbag passeggero anteriore
Possono contribuire a proteggere la testa e il torace del guidatore e del
passeggero anteriore dall'impatto con componenti interni
Airbag SRS ginocchia guidatore
Può contribuire a proteggere il guidatore
◆Airbag SRS laterali e airbag a tendina
Airbag SRS laterali anteriori
Possono contribuire a proteggere il torace degli occupanti dei sedili
anteriori
Airbag SRS a tendina
Possono contribuire a proteggere principalmente la testa degli occu-
panti dei sedili esterni
Airbag SRS
Gli airbag SRS si gonfiano quando il veicolo viene sottoposto a certi
tipi di impatti forti che potrebbero provocare lesioni gravi agli occu-
panti. Funzionano in concomitanza con le cinture di sicurezza, favo-
rendo la riduzione del rischio di riportare lesioni gravi o mortali.
1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 42 ページ ２０１６年６月２８日　火曜日　午後８時３２分

431-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
I principali componenti del sistema airbag SRS sono mostrati sopra. Il
sistema airbag SRS viene controllato dal gruppo sensore airbag. All'apertura
degli airbag, una reazione chimica all'interno dei sistemi di gonfiaggio li riem-
pie velocemente con del gas non tossico al fine di bloccare il movimento degli
occupanti.

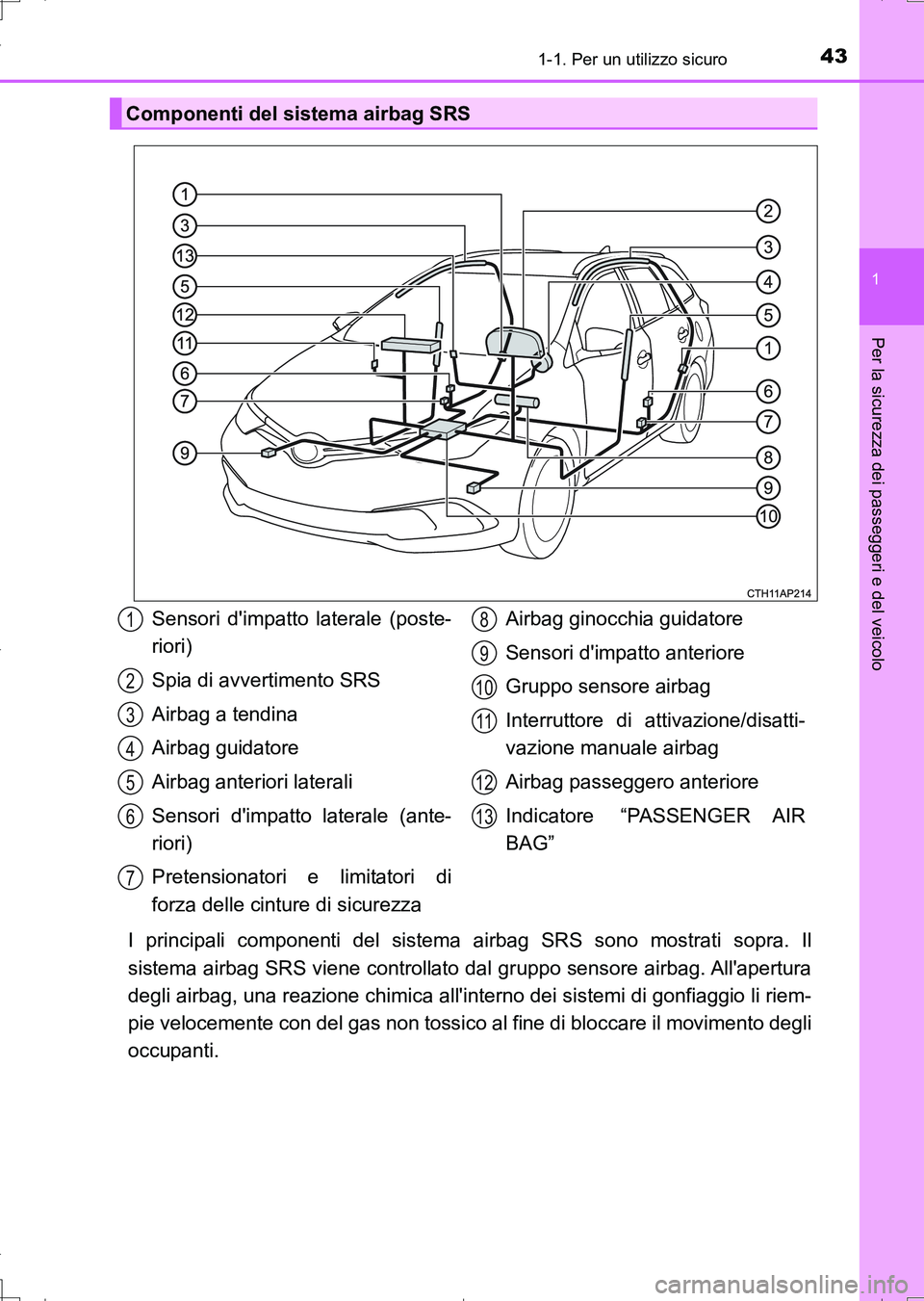

Componenti del sistema airbag SRS
Sensori d'impatto laterale (poste-
riori)
Spia di avvertimento SRS
Airbag a tendina
Airbag guidatore
Airbag anteriori laterali
Sensori d'impatto laterale (ante-
riori)
Pretensionatori e limitatori di
forza delle cinture di sicurezzaAirbag ginocchia guidatore
Sensori d'impatto anteriore
Gruppo sensore airbag
Interruttore di attivazione/disatti-
vazione manuale airbag
Airbag passeggero anteriore
Indicatore “PASSENGER AIR
BAG”1
2
3
4
5
6
7
8
9
10
11
12
13
AURIS Touring Sports_OM_Italian_OM12L17L.book 43 ページ ２０１６年６月２８日　火曜日　午後８時３２分

441-1. Per un utilizzo sicuro
UK_AURIS_Touring_Sports_EL (OM12L17L)

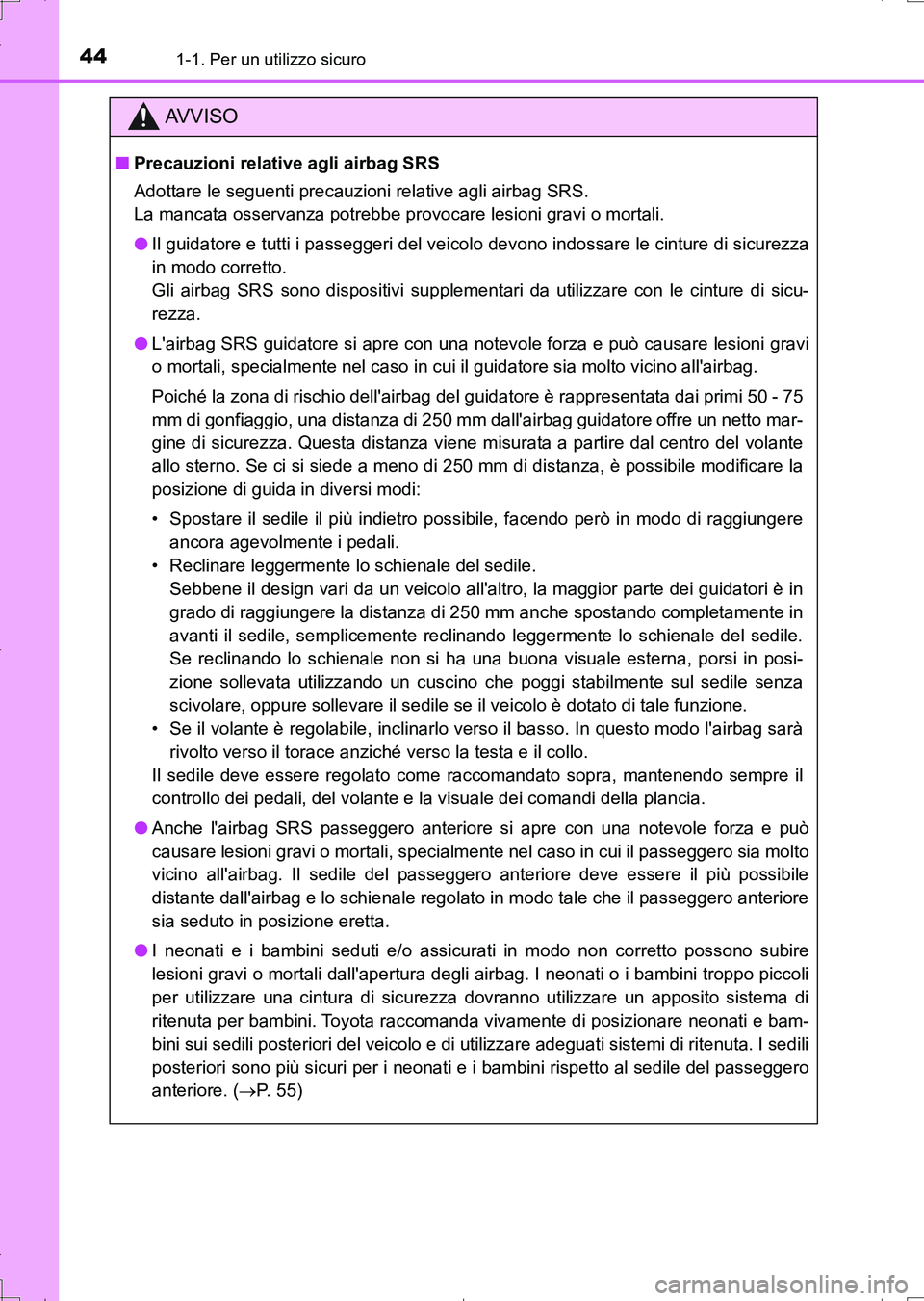

AV V I S O
■Precauzioni relative agli airbag SRS
Adottare le seguenti precauzioni relative agli airbag SRS.
La mancata osservanza potrebbe provocare lesioni gravi o mortali.
●Il guidatore e tutti i passeggeri del veicolo devono indossare le cinture di sicurezza
in modo corretto.
Gli airbag SRS sono dispositivi supplementari da utilizzare con le cinture di sicu-
rezza.
●L'airbag SRS guidatore si apre con una notevole forza e può causare lesioni gravi
o mortali, specialmente nel caso in cui il guidatore sia molto vicino all'airbag.
Poiché la zona di rischio dell'airbag del guidatore è rappresentata dai primi 50 - 75
mm di gonfiaggio, una distanza di 250 mm dall'airbag guidatore offre un netto mar-
gine di sicurezza. Questa distanza viene misurata a partire dal centro del volante
allo sterno. Se ci si siede a meno di 250 mm di distanza, è possibile modificare la
posizione di guida in diversi modi:
• Spostare il sedile il più indietro possibile, facendo però in modo di raggiungere
ancora agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile.
Sebbene il design vari da un veicolo all'altro, la maggior parte dei guidatori è in
grado di raggiungere la distanza di 250 mm anche spostando completamente in
avanti il sedile, semplicemente reclinando leggermente lo schienale del sedile.
Se reclinando lo schienale non si ha una buona visuale esterna, porsi in posi-
zione sollevata utilizzando un cuscino che poggi stabilmente sul sedile senza
scivolare, oppure sollevare il sedile se il veicolo è dotato di tale funzione.
• Se il volante è regolabile, inclinarlo verso il basso. In questo modo l'airbag sarà
rivolto verso il torace anziché verso la testa e il collo.
Il sedile deve essere regolato come raccomandato sopra, mantenendo sempre il
controllo dei pedali, del volante e la visuale dei comandi della plancia.
●Anche l'airbag SRS passeggero anteriore si apre con una notevole forza e può
causare lesioni gravi o mortali, specialmente nel caso in cui il passeggero sia molto
vicino all'airbag. Il sedile del passeggero anteriore deve essere il più possibile
distante dall'airbag e lo schienale regolato in modo tale che il passeggero anteriore
sia seduto in posizione eretta.
●I neonati e i bambini seduti e/o assicurati in modo non corretto possono subire
lesioni gravi o mortali dall'apertura degli airbag. I neonati o i bambini troppo piccoli
per utilizzare una cintura di sicurezza dovranno utilizzare un apposito sistema di
ritenuta per bambini. Toyota raccomanda vivamente di posizionare neonati e bam-
bini sui sedili posteriori del veicolo e di utilizzare adeguati sistemi di ritenuta. I sedili
posteriori sono più sicuri per i neonati e i bambini rispetto al sedile del passeggero
anteriore. (P. 55)
AURIS Touring Sports_OM_Italian_OM12L17L.book 44 ページ ２０１６年６月２８日　火曜日　午後８時３２分

451-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)

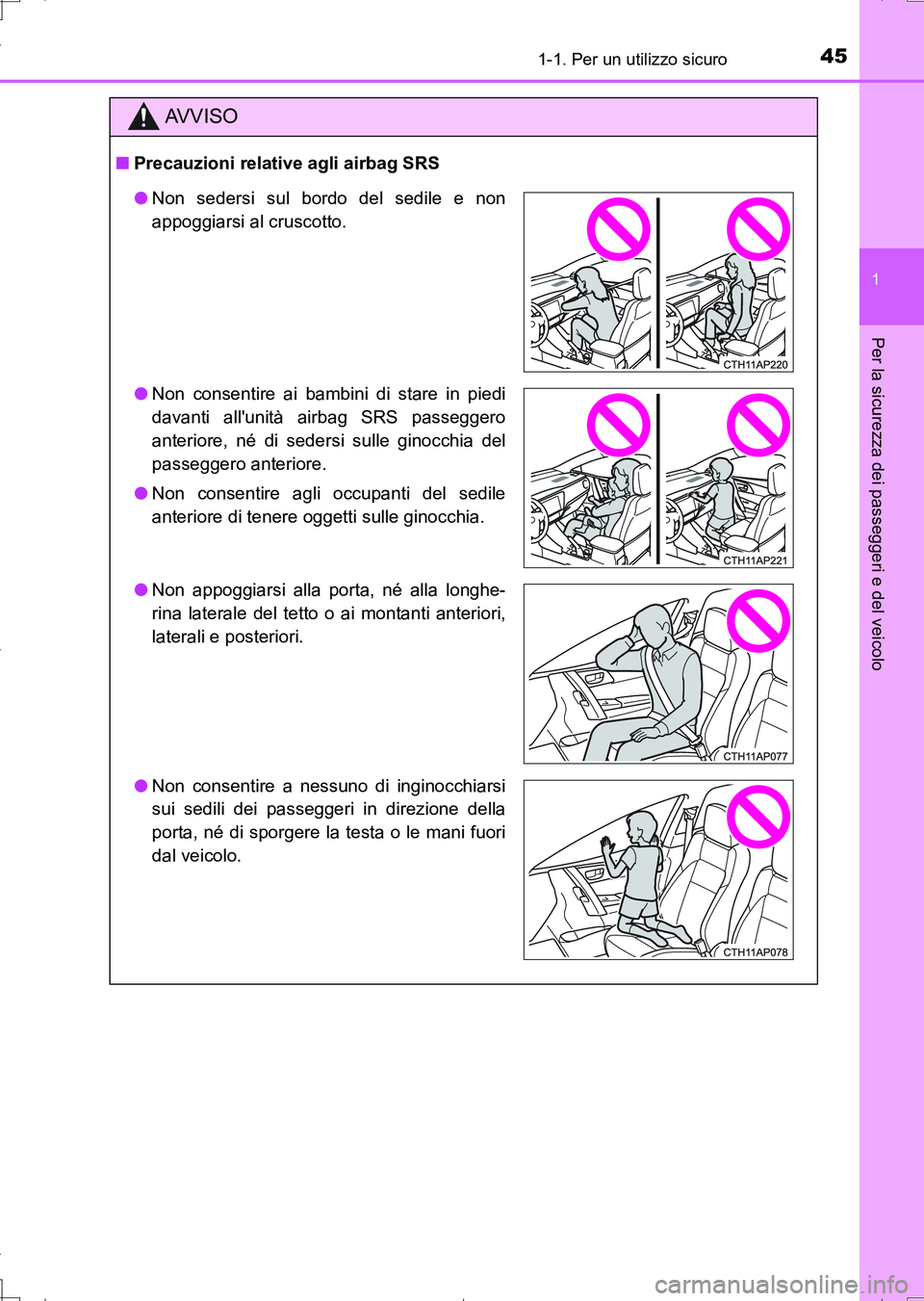

AV V I S O
■Precauzioni relative agli airbag SRS
●Non sedersi sul bordo del sedile e non
appoggiarsi al cruscotto.
●Non consentire ai bambini di stare in piedi
davanti all'unità airbag SRS passeggero
anteriore, né di sedersi sulle ginocchia del
passeggero anteriore.
●Non consentire agli occupanti del sedile
anteriore di tenere oggetti sulle ginocchia.
●Non appoggiarsi alla porta, né alla longhe-
rina laterale del tetto o ai montanti anteriori,
laterali e posteriori.
●Non consentire a nessuno di inginocchiarsi
sui sedili dei passeggeri in direzione della
porta, né di sporgere la testa o le mani fuori
dal veicolo.
AURIS Touring Sports_OM_Italian_OM12L17L.book 45 ページ ２０１６年６月２８日　火曜日　午後８時３２分

461-1. Per un utilizzo sicuro
UK_AURIS_Touring_Sports_EL (OM12L17L)

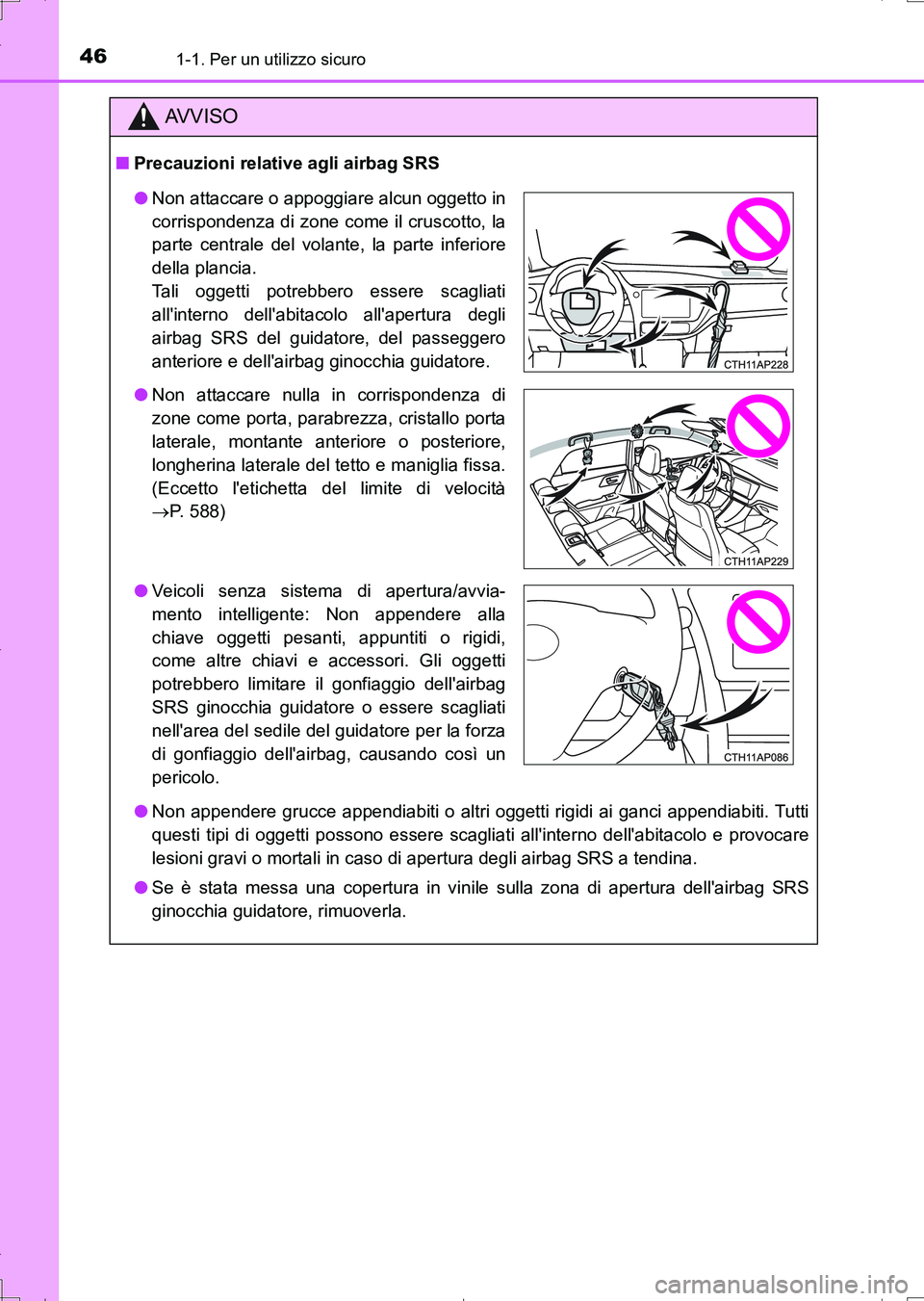

AV V I S O
■Precauzioni relative agli airbag SRS
●Non appendere grucce appendiabiti o altri oggetti rigidi ai ganci appendiabiti. Tutti
questi tipi di oggetti possono essere scagliati all'interno dell'abitacolo e provocare
lesioni gravi o mortali in caso di apertura degli airbag SRS a tendina.
●Se è stata messa una copertura in vinile sulla zona di apertura dell'airbag SRS
ginocchia guidatore, rimuoverla.
●Non attaccare o appoggiare alcun oggetto in
corrispondenza di zone come il cruscotto, la
parte centrale del volante, la parte inferiore
della plancia.
Tali oggetti potrebbero essere scagliati
all'interno dell'abitacolo all'apertura degli
airbag SRS del guidatore, del passeggero
anteriore e dell'airbag ginocchia guidatore.
●Non attaccare nulla in corrispondenza di
zone come porta, parabrezza, cristallo porta
laterale, montante anteriore o posteriore,
longherina laterale del tetto e maniglia fissa.
(Eccetto l'etichetta del limite di velocità
P. 588)
●Veicoli senza sistema di apertura/avvia-
mento intelligente: Non appendere alla
chiave oggetti pesanti, appuntiti o rigidi,
come altre chiavi e accessori. Gli oggetti
potrebbero limitare il gonfiaggio dell'airbag
SRS ginocchia guidatore o essere scagliati
nell'area del sedile del guidatore per la forza
di gonfiaggio dell'airbag, causando così un
pericolo.
AURIS Touring Sports_OM_Italian_OM12L17L.book 46 ページ ２０１６年６月２８日　火曜日　午後８時３２分

471-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)

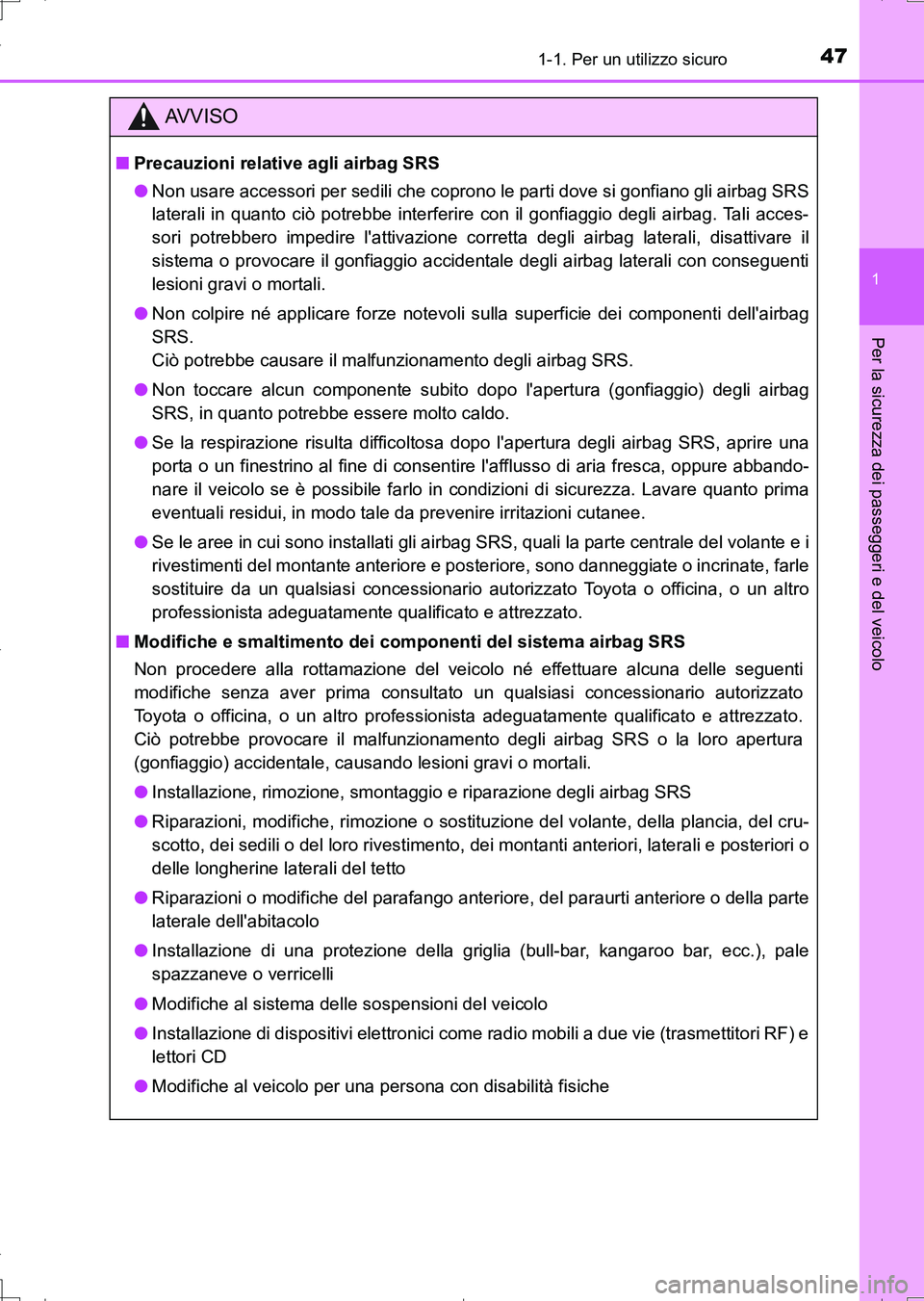

AV V I S O
■Precauzioni relative agli airbag SRS
●Non usare accessori per sedili che coprono le parti dove si gonfiano gli airbag SRS
laterali in quanto ciò potrebbe interferire con il gonfiaggio degli airbag. Tali acces-
sori potrebbero impedire l'attivazione corretta degli airbag laterali, disattivare il
sistema o provocare il gonfiaggio accidentale degli airbag laterali con conseguenti
lesioni gravi o mortali.
●Non colpire né applicare forze notevoli sulla superficie dei componenti dell'airbag
SRS.
Ciò potrebbe causare il malfunzionamento degli airbag SRS.
●Non toccare alcun componente subito dopo l'apertura (gonfiaggio) degli airbag
SRS, in quanto potrebbe essere molto caldo.
●Se la respirazione risulta difficoltosa dopo l'apertura degli airbag SRS, aprire una
porta o un finestrino al fine di consentire l'afflusso di aria fresca, oppure abbando-
nare il veicolo se è possibile farlo in condizioni di sicurezza. Lavare quanto prima
eventuali residui, in modo tale da prevenire irritazioni cutanee.
●Se le aree in cui sono installati gli airbag SRS, quali la parte centrale del volante e i
rivestimenti del montante anteriore e posteriore, sono danneggiate o incrinate, farle
sostituire da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■Modifiche e smaltimento dei componenti del sistema airbag SRS
Non procedere alla rottamazione del veicolo né effettuare alcuna delle seguenti
modifiche senza aver prima consultato un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Ciò potrebbe provocare il malfunzionamento degli airbag SRS o la loro apertura
(gonfiaggio) accidentale, causando lesioni gravi o mortali.
●Installazione, rimozione, smontaggio e riparazione degli airbag SRS
●Riparazioni, modifiche, rimozione o sostituzione del volante, della plancia, del cru-
scotto, dei sedili o del loro rivestimento, dei montanti anteriori, laterali e posteriori o
delle longherine laterali del tetto
●Riparazioni o modifiche del parafango anteriore, del paraurti anteriore o della parte
laterale dell'abitacolo
●Installazione di una protezione della griglia (bull-bar, kangaroo bar, ecc.), pale
spazzaneve o verricelli
●Modifiche al sistema delle sospensioni del veicolo
●Installazione di dispositivi elettronici come radio mobili a due vie (trasmettitori RF) e
lettori CD
●Modifiche al veicolo per una persona con disabilità fisiche
AURIS Touring Sports_OM_Italian_OM12L17L.book 47 ページ ２０１６年６月２８日　火曜日　午後８時３２分

481-1. Per un utilizzo sicuro
UK_AURIS_Touring_Sports_EL (OM12L17L)

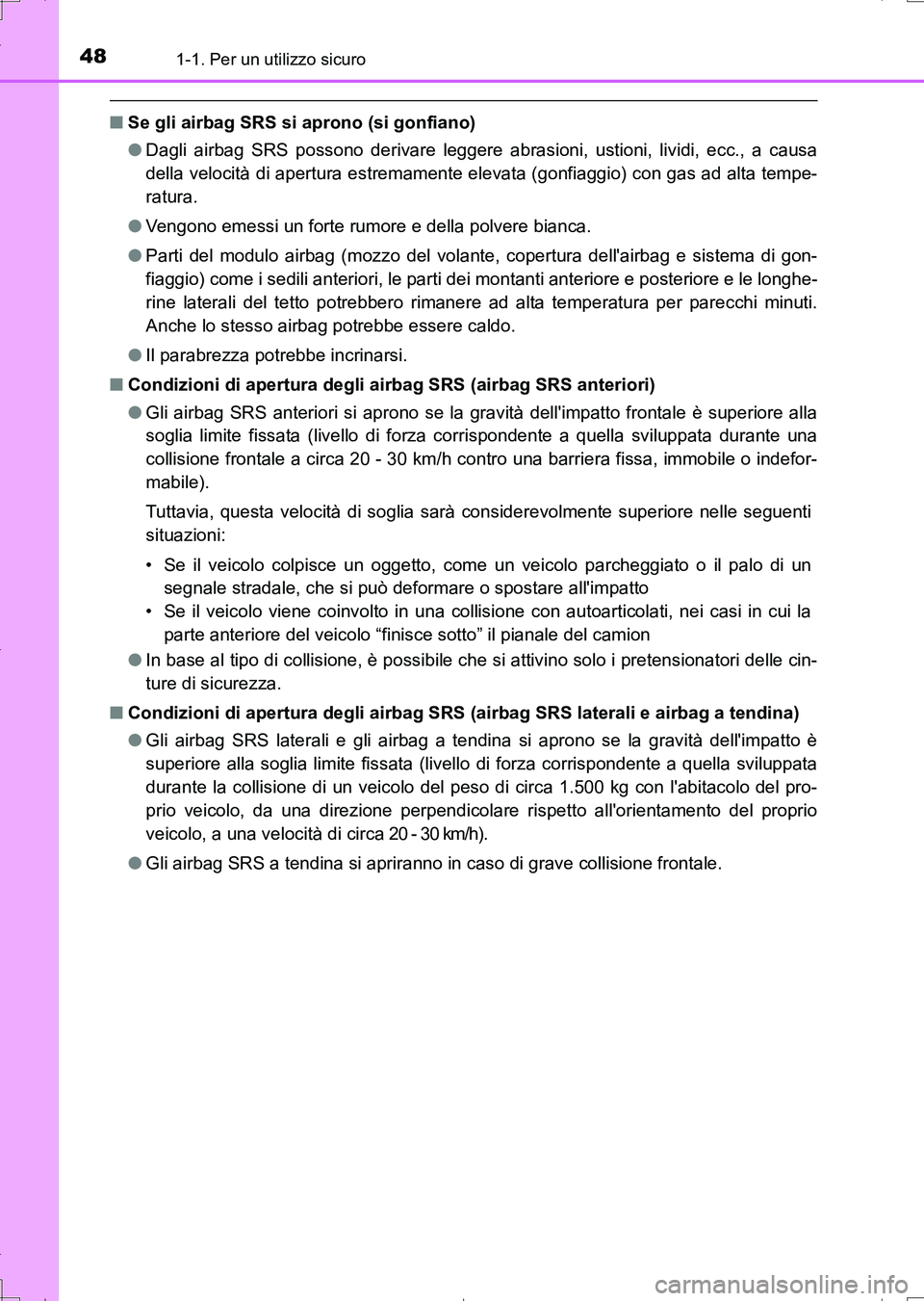

■Se gli airbag SRS si aprono (si gonfiano)
●Dagli airbag SRS possono derivare leggere abrasioni, ustioni, lividi, ecc., a causa
della velocità di apertura estremamente elevata (gonfiaggio) con gas ad alta tempe-
ratura.
●Vengono emessi un forte rumore e della polvere bianca.
●Parti del modulo airbag (mozzo del volante, copertura dell'airbag e sistema di gon-
fiaggio) come i sedili anteriori, le parti dei montanti anteriore e posteriore e le longhe-
rine laterali del tetto potrebbero rimanere ad alta temperatura per parecchi minuti.
Anche lo stesso airbag potrebbe essere caldo.
●Il parabrezza potrebbe incrinarsi.
■Condizioni di apertura degli airbag SRS (airbag SRS anteriori)
●Gli airbag SRS anteriori si aprono se la gravità dell'impatto frontale è superiore alla
soglia limite fissata (livello di forza corrispondente a quella sviluppata durante una
collisione frontale a circa 20 - 30 km/h contro una barriera fissa, immobile o indefor-
mabile).
Tuttavia, questa velocità di soglia sarà considerevolmente superiore nelle seguenti
situazioni:
• Se il veicolo colpisce un oggetto, come un veicolo parcheggiato o il palo di un
segnale stradale, che si può deformare o spostare all'impatto
• Se il veicolo viene coinvolto in una collisione con autoarticolati, nei casi in cui la
parte anteriore del veicolo “finisce sotto” il pianale del camion
●In base al tipo di collisione, è possibile che si attivino solo i pretensionatori delle cin-
ture di sicurezza.
■Condizioni di apertura degli airbag SRS (airbag SRS laterali e airbag a tendina)
●Gli airbag SRS laterali e gli airbag a tendina si aprono se la gravità dell'impatto è
superiore alla soglia limite fissata (livello di forza corrispondente a quella sviluppata
durante la collisione di un veicolo del peso di circa 1.500 kg con l'abitacolo del pro-
prio veicolo, da una direzione perpendicolare rispetto all'orientamento del proprio
veicolo, a una velocità di circa 20 - 30 km/h).
●Gli airbag SRS a tendina si apriranno in caso di grave collisione frontale.
AURIS Touring Sports_OM_Italian_OM12L17L.book 48 ページ ２０１６年６月２８日　火曜日　午後８時３２分

491-1. Per un utilizzo sicuro
1
Per la sicurezza dei passeggeri e del veicolo

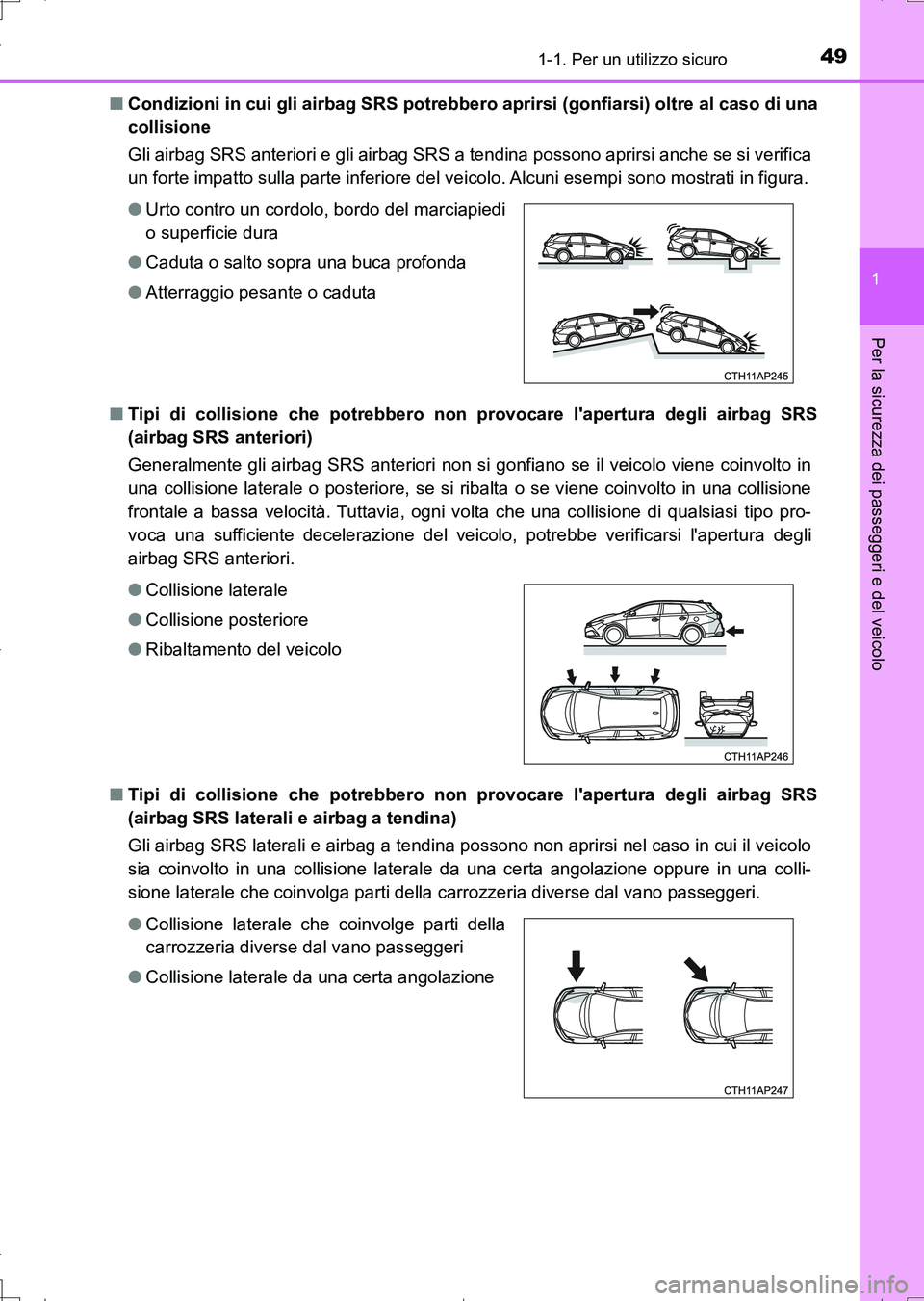

UK_AURIS_Touring_Sports_EL (OM12L17L)■Condizioni in cui gli airbag SRS potrebbero aprirsi (gonfiarsi) oltre al caso di una
collisione
Gli airbag SRS anteriori e gli airbag SRS a tendina possono aprirsi anche se si verifica
un forte impatto sulla parte inferiore del veicolo. Alcuni esempi sono mostrati in figura.
■Tipi di collisione che potrebbero non provocare l'apertura degli airbag SRS
(airbag SRS anteriori)
Generalmente gli airbag SRS anteriori non si gonfiano se il veicolo viene coinvolto in
una collisione laterale o posteriore, se si ribalta o se viene coinvolto in una collisione
frontale a bassa velocità. Tuttavia, ogni volta che una collisione di qualsiasi tipo pro-
voca una sufficiente decelerazione del veicolo, potrebbe verificarsi l'apertura degli
airbag SRS anteriori.
■Tipi di collisione che potrebbero non provocare l'apertura degli airbag SRS
(airbag SRS laterali e airbag a tendina)
Gli airbag SRS laterali e airbag a tendina possono non aprirsi nel caso in cui il veicolo
sia coinvolto in una collisione laterale da una certa angolazione oppure in una colli-
sione laterale che coinvolga parti della carrozzeria diverse dal vano passeggeri. ●Urto contro un cordolo, bordo del marciapiedi
o superficie dura
●Caduta o salto sopra una buca profonda
●Atterraggio pesante o caduta
●Collisione laterale
●Collisione posteriore
●Ribaltamento del veicolo
●Collisione laterale che coinvolge parti della
carrozzeria diverse dal vano passeggeri
●Collisione laterale da una certa angolazione
AURIS Touring Sports_OM_Italian_OM12L17L.book 49 ページ ２０１６年６月２８日　火曜日　午後８時３２分

501-1. Per un utilizzo sicuro

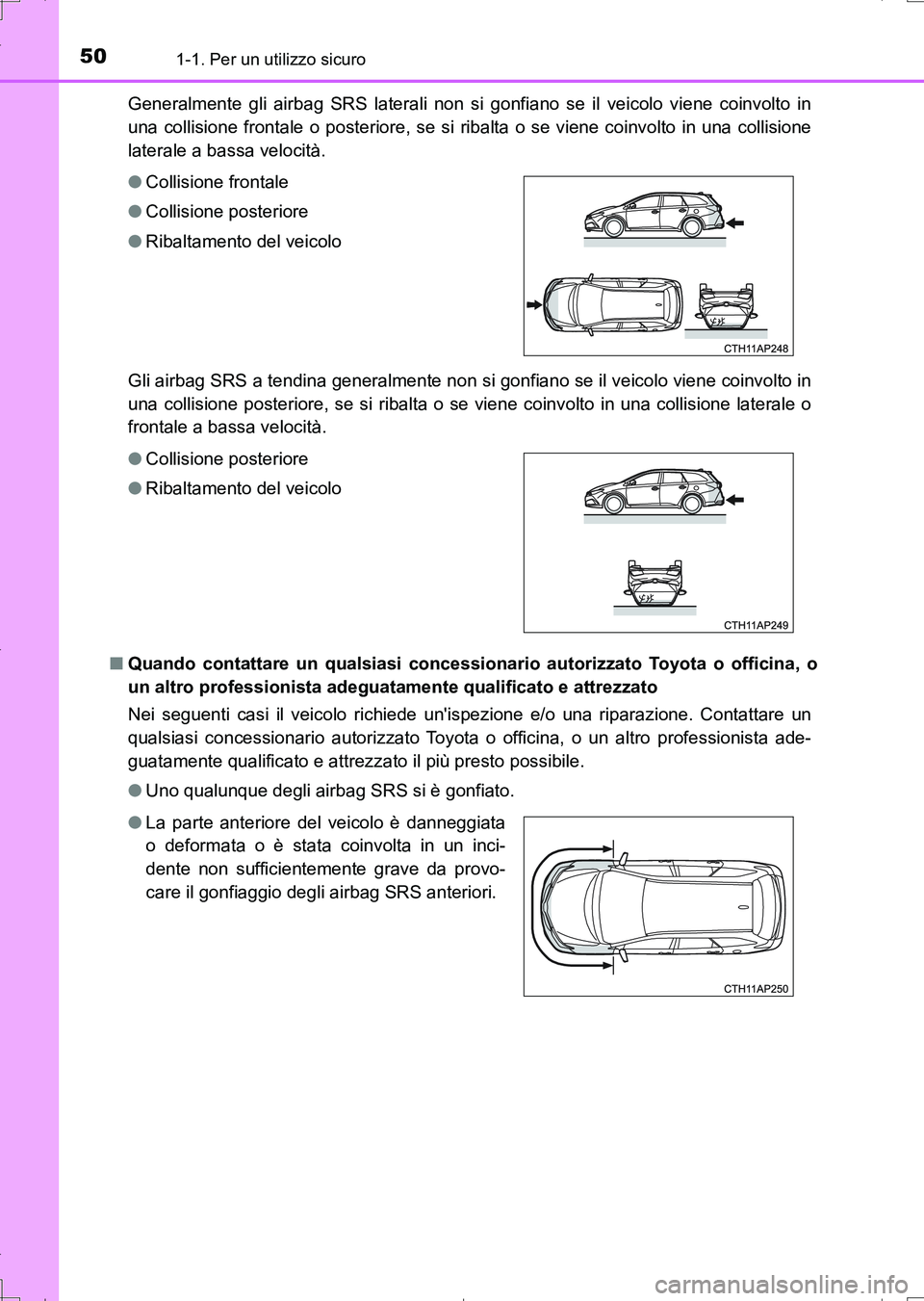

UK_AURIS_Touring_Sports_EL (OM12L17L)Generalmente gli airbag SRS laterali non si gonfiano se il veicolo viene coinvolto in
una collisione frontale o posteriore, se si ribalta o se viene coinvolto in una collisione
laterale a bassa velocità.
Gli airbag SRS a tendina generalmente non si gonfiano se il veicolo viene coinvolto in
una collisione posteriore, se si ribalta o se viene coinvolto in una collisione laterale o
frontale a bassa velocità.
■Quando contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato
Nei seguenti casi il veicolo richiede un'ispezione e/o una riparazione. Contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista ade-
guatamente qualificato e attrezzato il più presto possibile.
●Uno qualunque degli airbag SRS si è gonfiato. ●Collisione frontale
●Collisione posteriore
●Ribaltamento del veicolo
●Collisione posteriore
●Ribaltamento del veicolo
●La parte anteriore del veicolo è danneggiata
o deformata o è stata coinvolta in un inci-
dente non sufficientemente grave da provo-
care il gonfiaggio degli airbag SRS anteriori.
AURIS Touring Sports_OM_Italian_OM12L17L.book 50 ページ ２０１６年６月２８日　火曜日　午後８時３２分
