TOYOTA AVENSIS 2013 Priručnik (in Serbian)

4-3. „Уради сам“ одржавање
Одржавање и нега
571
4

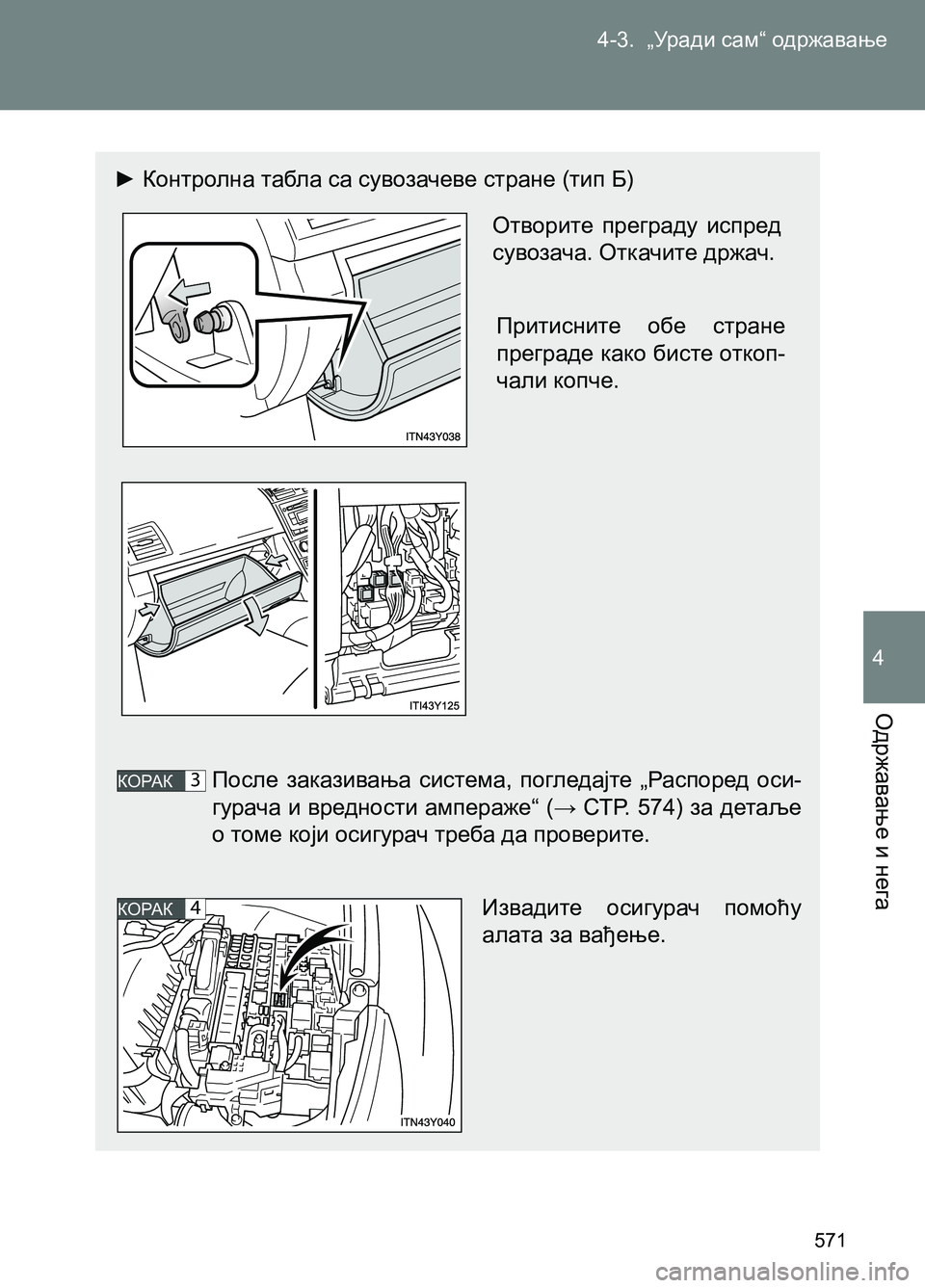

► Контролна табла са сувозачеве стране (тип Б)
После заказивања система, погледајте „Распоред оси-
гурача и вредности ампераже“ (→ СТР. 574) за детаље
о томе који осигурач треба да проверите.
Извадите осигурач помоћу
алата за вађење. Отворите преграду испред
сувозача. Откачите држач.
Притисните обе стране
преграде како бисте откоп-
чали копче.
КОРАК3
КОРАК4
Book - AVENSIS.indb 571Book - AVENSIS.indb 57103-Apr-12 13:36:4403-Apr-12 13:36:44

4-3. „Уради сам“ одржавање
572

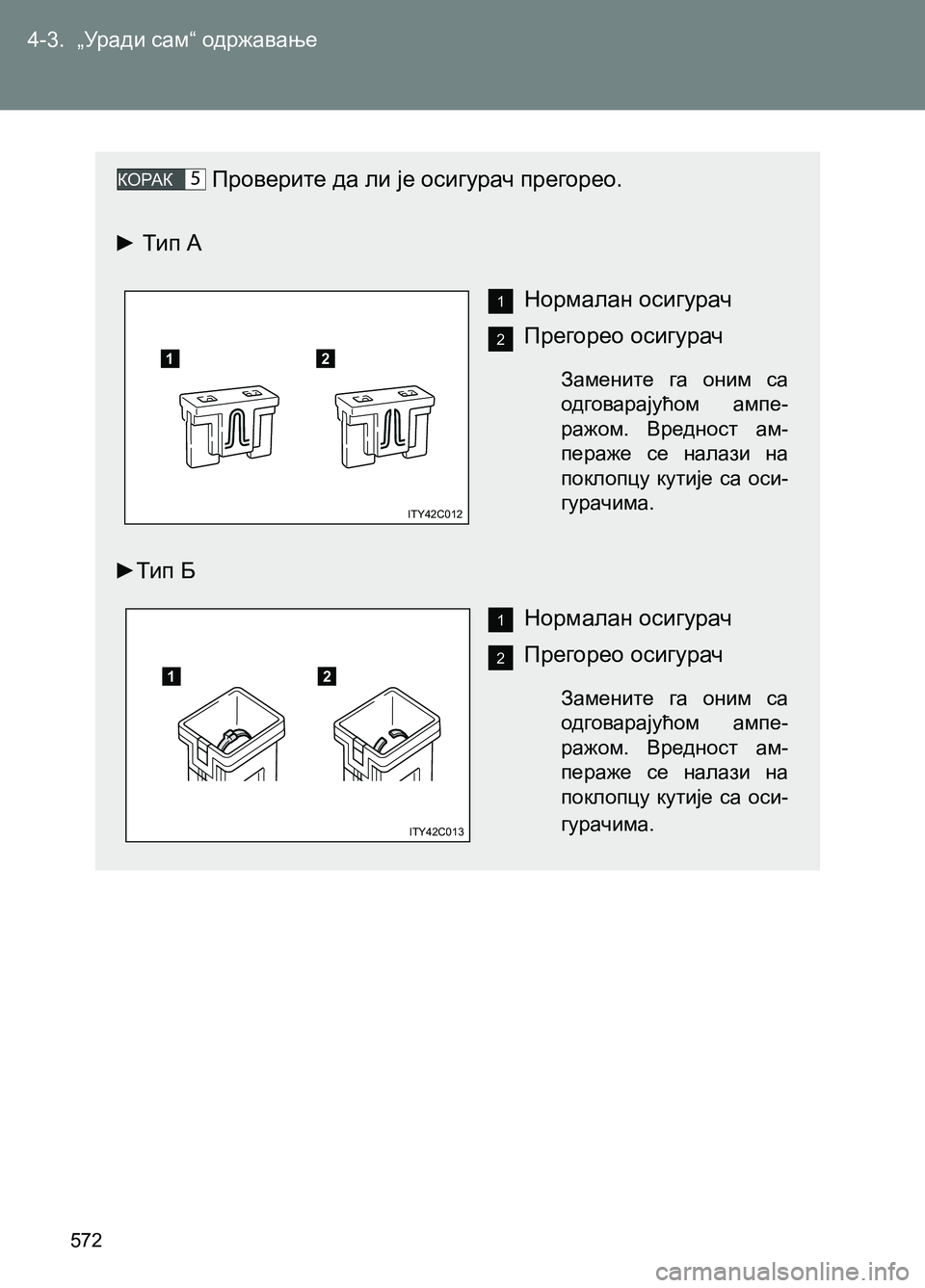

Проверите да ли је осигурач прегорео.
► Тип А
►Тип БНормалан осигурач
Прегорео осигурач
Замените га оним са
одговарајућом ампе-
ражом. Вредност ам-
пераже се налази на
поклопцу кутије са оси-
гурачима.
Нормалан осигурач
Прегорео осигурач
Замените га оним са
одговарајућом ампе-
ражом. Вредност ам-
пераже се налази на
поклопцу кутије са оси-
гурачима.
КОРАК5
12
ITY42C012
12
ITY42C013
1
1
2
2
Book - AVENSIS.indb 572Book - AVENSIS.indb 57203-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
Одржавање и нега
573
4
► Тип В
►Тип ГНормалан осигурач
Прегорео осигурач
Контактирајте било ког
овлашћеног партнера
или сервисера Тојоте,
или другог прописно
квалификованог и оп-
ремљеног професио-
налца.
Нормалан осигурач
Прегорео осигурач
Контактирајте било ког
овлашћеног партнера
или сервисера Тојоте,
или другог прописно
квалификованог и оп-
ремљеног професио-
налца.
12
ITY42C014
12
ITY42C015
1
1
2
2
Book - AVENSIS.indb 573Book - AVENSIS.indb 57303-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
574
■Простор мотора
Осигурач Ампеража Коло
1 H-LP-CLN 30 А Перач предњих светала
2 RDI FAN 40 А Електрични вентилатор/вентилатори
3 CDS FAN 30 АЕлектрични вентилатор/вентилато-
ри*
1
4 ABS NO.1 50 АABS систем, систем контроле ста-
билности возила (VSC)
5 HTR 50 А Клима уређај
Распоред осигурача и вредности ампераже
Book - AVENSIS.indb 574Book - AVENSIS.indb 57403-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
Одржавање и нега
575
4

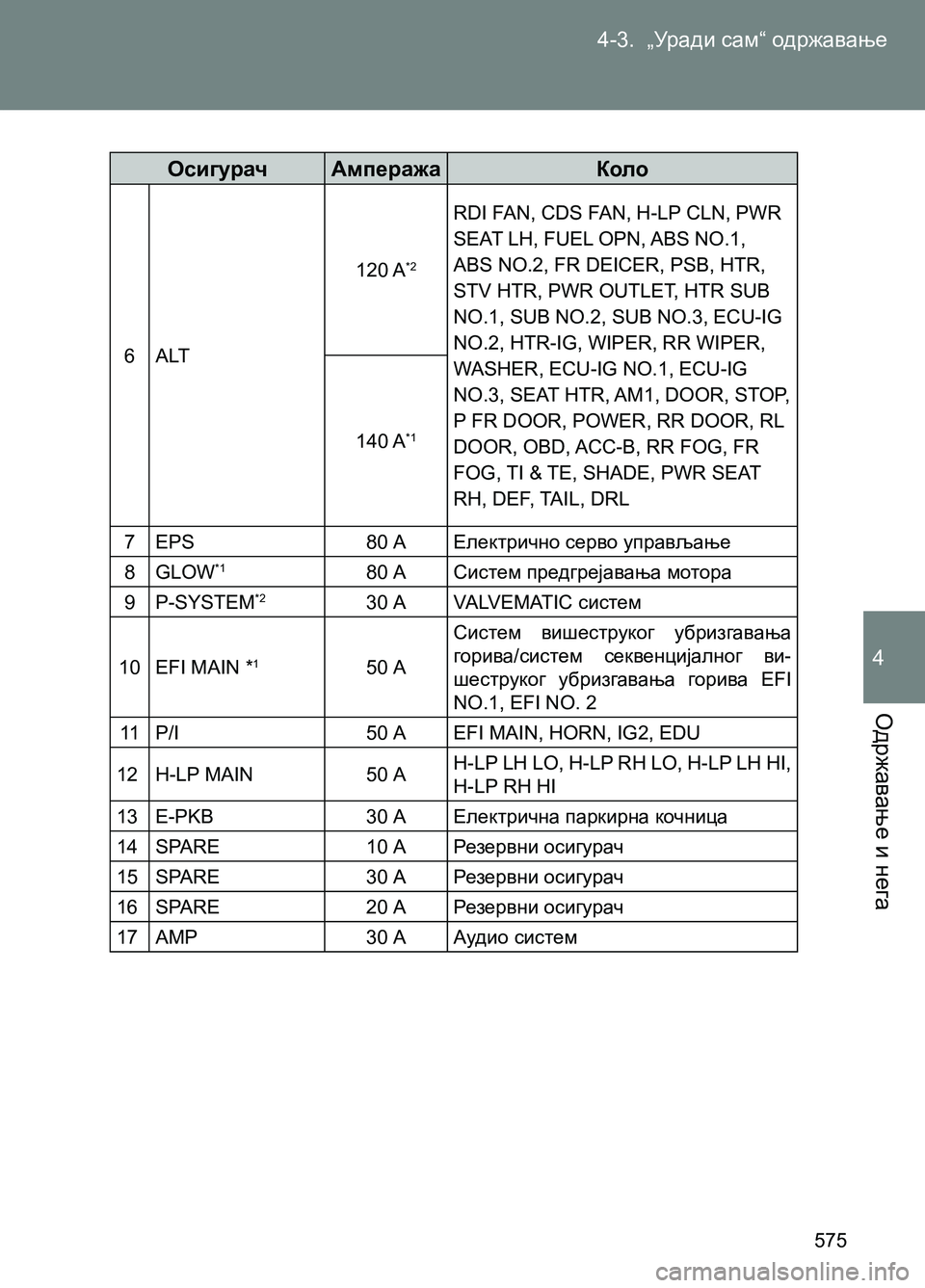

Осигурач Ампеража Коло
6ALT120 A
*2
RDI FAN, CDS FAN, H-LP CLN, PWR
SEAT LH, FUEL OPN, ABS NO.1,
ABS NO.2, FR DEICER, PSB, HTR,
STV HTR, PWR OUTLET, HTR SUB
NO.1, SUB NO.2, SUB NO.3, ECU-IG
NO.2, HTR-IG, WIPER, RR WIPER,
WASHER, ECU-IG NO.1, ECU-IG
NO.3, SEAT HTR, AM1, DOOR, STOP,
P FR DOOR, POWER, RR DOOR, RL
DOOR, OBD, ACC-B, RR FOG, FR
FOG, TI & TE, SHADE, PWR SEAT
RH, DEF, TAIL, DRL 140 A
*1
7 EPS 80 А Електрично серво управљање
8 GLOW
*180 А Систем предгрејавања мотора
9 P-SYSTEM
*230 АVALVEMATIC систем
10 EFI MAIN *
150 АСистем вишеструког убризгавања
горива/систем секвенцијалног ви-
шеструког убризгавања горива EFI
NO.1, EFI NO. 2
11 P/I 50 АEFI MAIN, HORN, IG2, EDU
12 H-LP MAIN 50 АH-LP LH LO, H-LP RH LO, H-LP LH HI,
H-LP RH HI
13 E-PKB 30 А Електрична паркирна кочница
14 SPARE 10 А Резервни осигурач
15 SPARE 30 А Резервни осигурач
16 SPARE 20 А Резервни осигурач
17 AMP 30 А Аудио систем
Book - AVENSIS.indb 575Book - AVENSIS.indb 57503-Apr-12 13:36:4503-Apr-12 13:36:45

4-3. „Уради сам“ одржавање
576

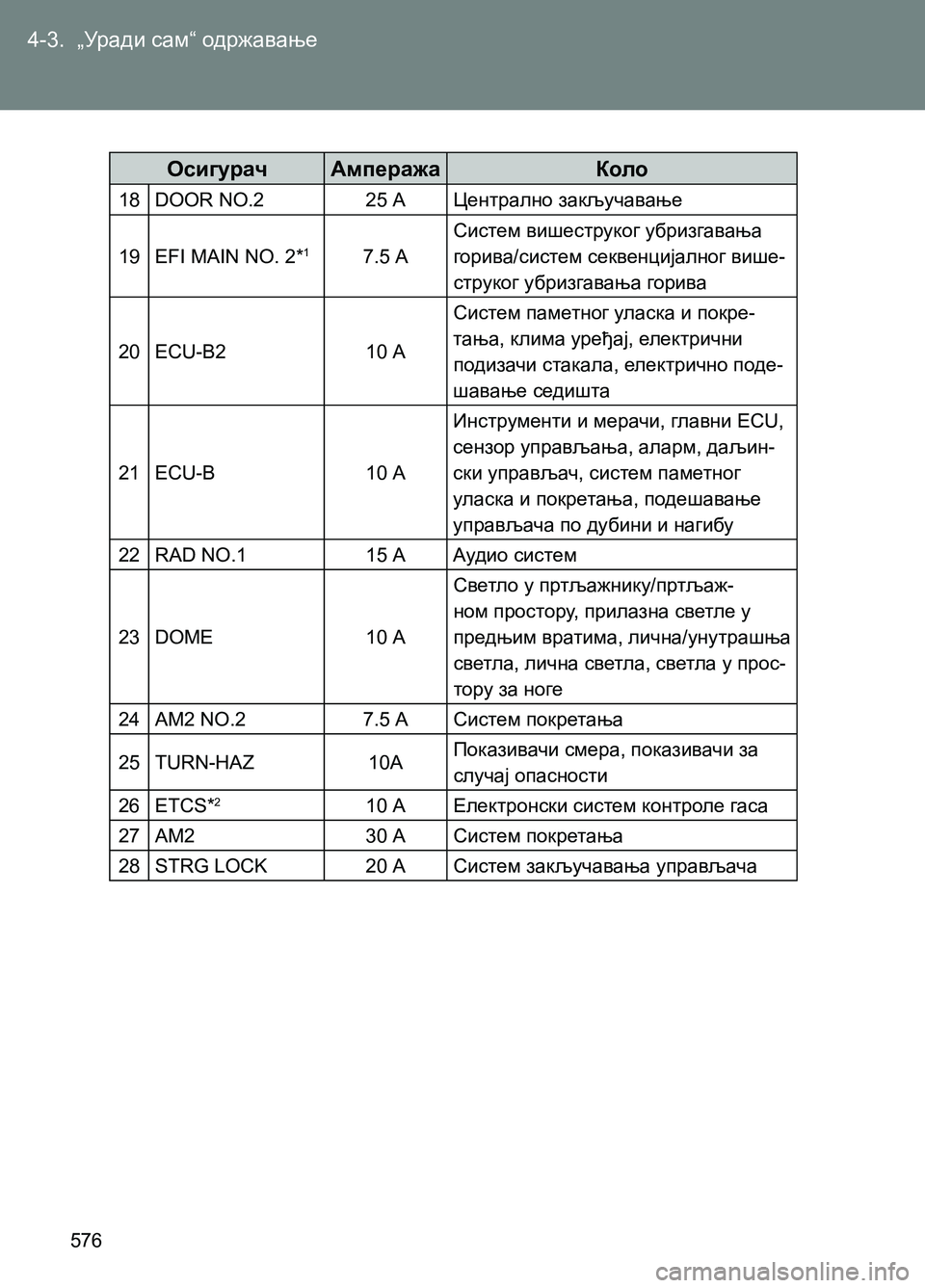

Осигурач Ампеража Коло
18 DOOR NO.2 25 А Централно закључавање
19 EFI MAIN NO. 2*
17.5 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива
20 ECU-B2 10 АСистем паметног уласка и покре-
тања, клима уређај, електрични
подизачи стакала, електрично поде-
шавање седишта
21 ECU-B 10 АИнструменти и мерачи, главни ECU,
сензор управљања, аларм, даљин-
ски управљач, систем паметног
уласка и покретања, подешавање
управљача по дубини и нагибу
22 RAD NO.1 15 А Аудио систем
23 DOME 10
АСветло у пртљажнику/пртљаж-
ном простору, прилазна светле у
предњим вратима, лична/унутрашња
светла, лична светла, светла у прос-
тору за ноге
24 AM2 NO.2 7.5 А Систем покретања
25 TURN-HAZ 10АПоказивачи смера, показивачи за
случај опасности
26 ETCS*
210 А Електронски систем контроле гаса
27 AM2 30 А Систем покретања
28 STRG LOCK 20 А Систем закључавања управљача
Book - AVENSIS.indb 576Book - AVENSIS.indb 57603-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
Одржавање и нега
577
4

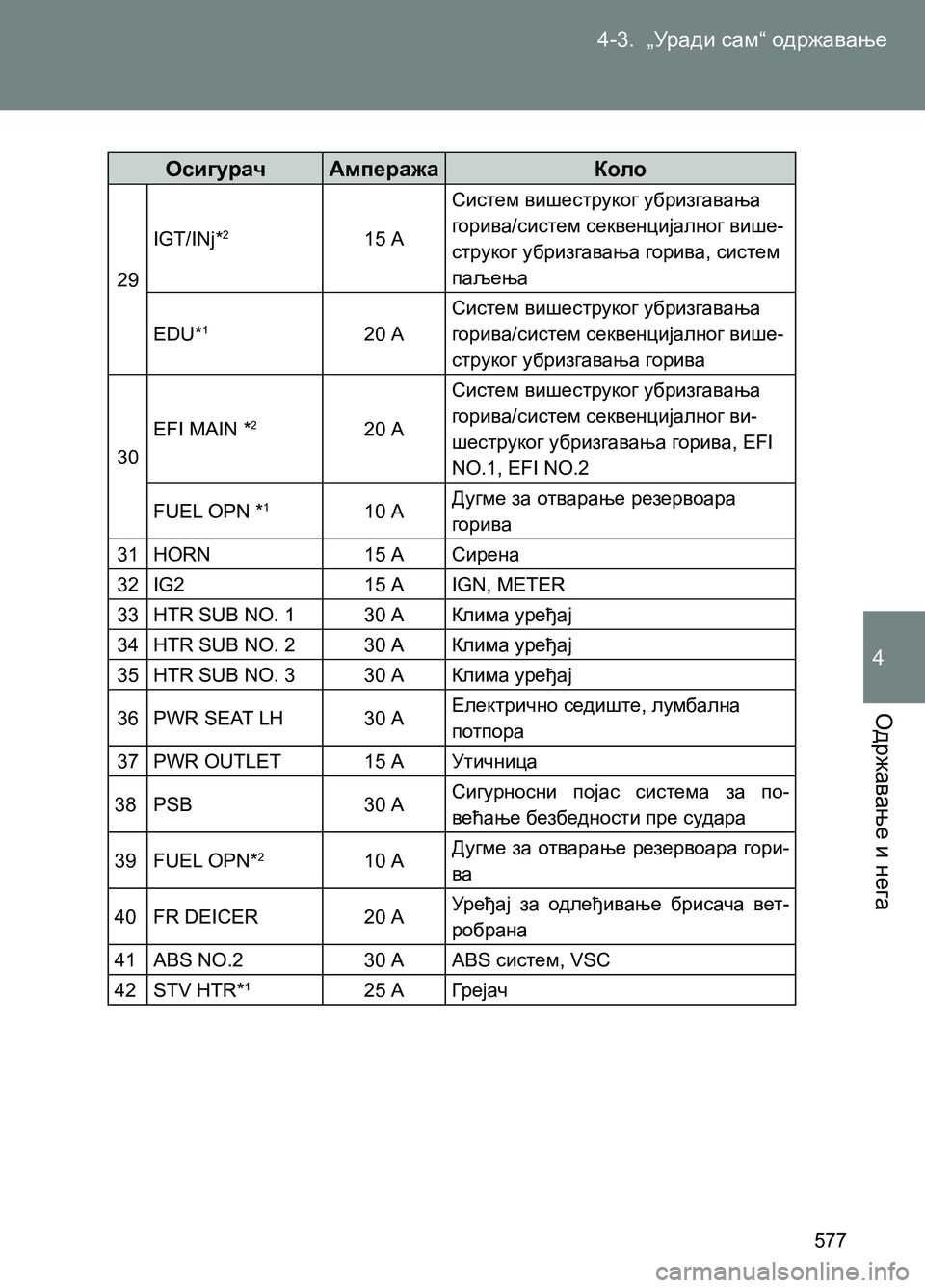

Осигурач Ампеража Коло
29IGT/INj*
215 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива, систем
паљења
EDU*
120 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива
30EFI MAIN *
220 АСистем вишеструког убризгавања
горива/систем секвенцијалног ви-
шеструког убризгавања горива, EFI
NO.1, EFI NO.2
FUEL OPN *
110 АДугме за отварање резервоара
горива
31 HORN 15 А Сирена
32 IG2 15 АIGN, METER
33 HTR SUB NO. 1 30 А Клима уређај
34 HTR SUB NO. 2 30 А Клима уређај
35 HTR SUB NO. 3 30 А Клима уређај
36 PWR SEAT LH 30 АЕлектрично седиште, лумбална
потпора
37 PWR OUTLET 15 А Утичница
38 PSB 30 АСигурносни појас система за по-
већање безбедности пре судара
39 FUEL OPN*
210 А Дугме за отварање резервоара гори-
ва
40 FR DEICER 20 АУређај за одлеђивање брисача вет-
робрана
41 ABS NO.2 30 АABS систем, VSC
42 STV HTR*
125 А Грејач
Book - AVENSIS.indb 577Book - AVENSIS.indb 57703-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
578

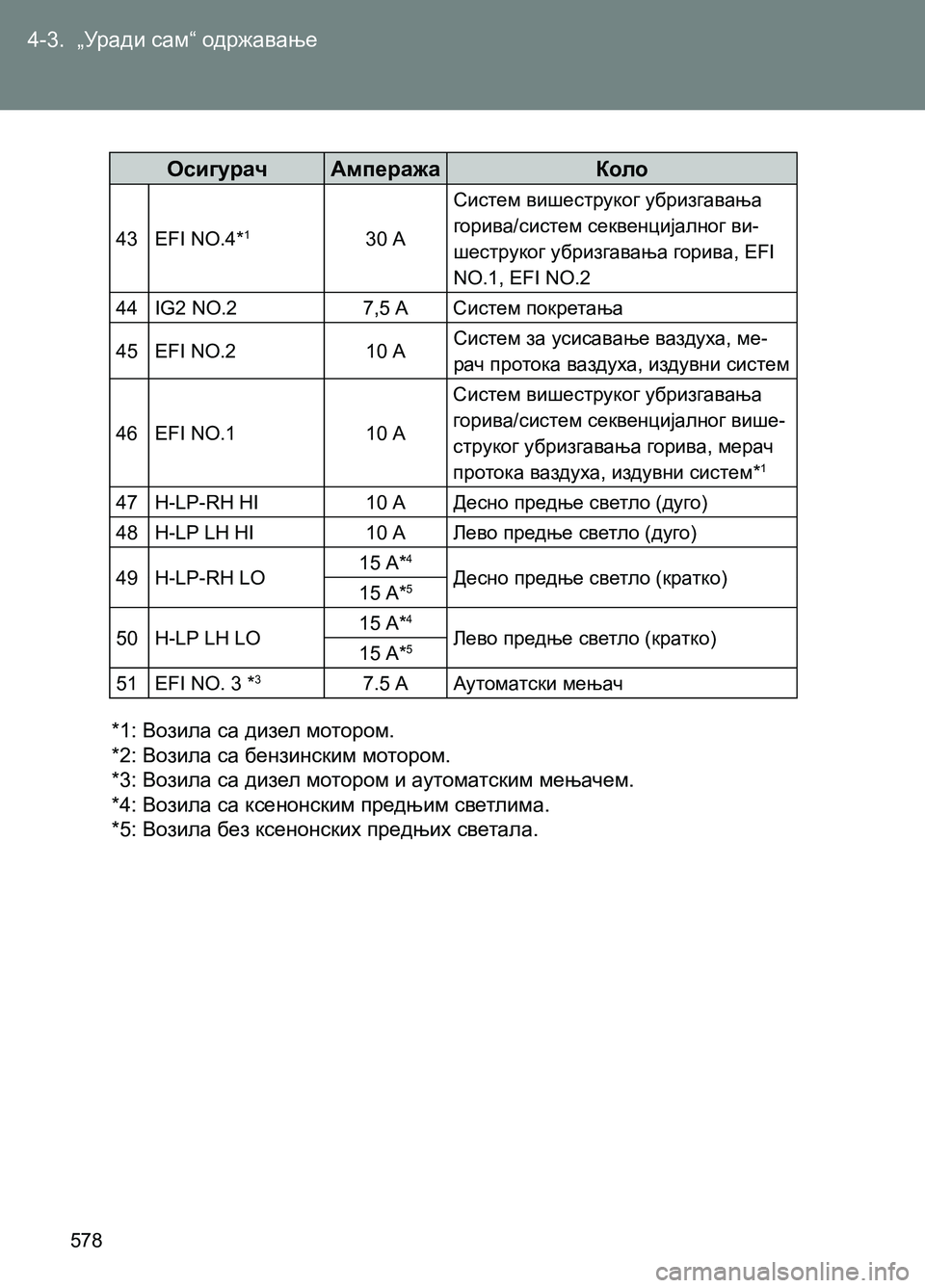

Осигурач Ампеража Коло
43 EFI NO.4*130 АСистем вишеструког убризгавања
горива/систем секвенцијалног ви-
шеструког убризгавања горива, EFI
NO.1, EFI NO.2
44 IG2 NO.2 7,5 А Систем покретања
45 EFI NO.2 10 АСистем за усисавање ваздуха, ме-
рач протока ваздуха, издувни систем
46 EFI NO.1 10 АСистем вишеструког убризгавања
горива/систем секвенцијалног више-
струког убризгавања горива, мерач
протока ваздуха, издувни систем*
1
47 H-LP-RH HI 10 А Десно предње светло (дуго)
48 H-LP LH HI 10 А Лево предње светло (дуго)
49 H-LP-RH LO15 А*
4Десно предње светло (кратко)
15 А*5
50 H-LP LH LO15 А*4Лево предње светло (кратко)
15 А*5
51 EFI NO. 3 *37.5 А Аутоматски мењач
*1: Возила са дизел мотором.
*2: Возила са бензинским мотором.
*3: Возила са дизел мотором и аутоматским мењачем.
*4: Возила са ксенонским предњим светлима.
*5: Возила без ксенонских предњих светала.
Book - AVENSIS.indb 578Book - AVENSIS.indb 57803-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
Одржавање и нега
579
4

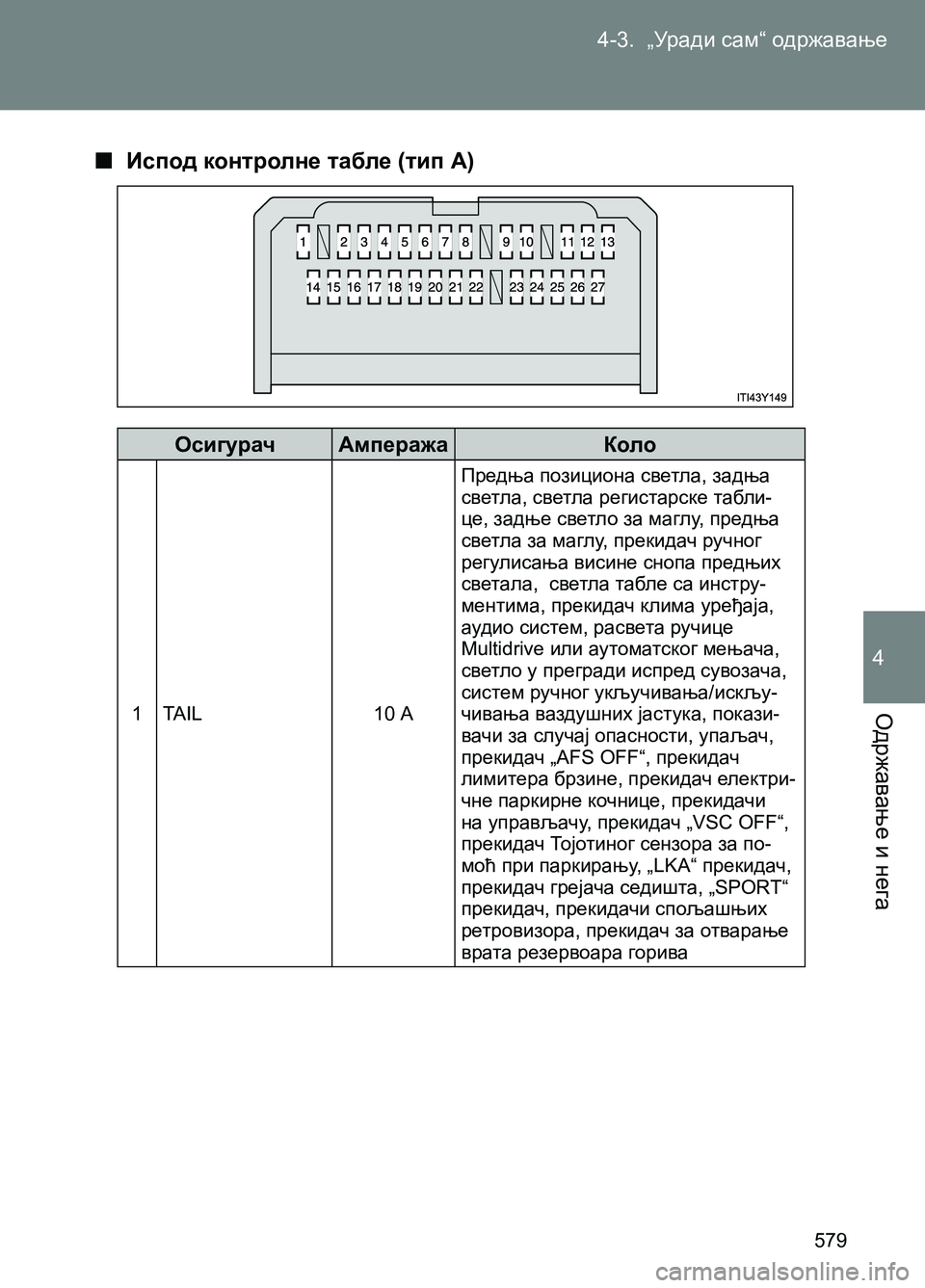

■ Испод контролне табле (тип А)
Осигурач Ампеража Коло
1 TAIL 10 АПредња позициона светла, задња
светла, светла регистарске табли-
це, задње светло за маглу, предња
светла за маглу, прекидач ручног
регулисања висине снопа предњих
светала, светла табле са инстру-
ментима, прекидач клима уређаја,
аудио систем, расвета ручице
Multidrive или аутоматског мењача,
светло у прегради испред сувозача,
систем ручног укључивања/искљу-
чивања ваздушних јастука, покази-
вачи за случај опасности, упаљач,
прекидач „AFS OFF“, прекидач
лимитера брзине, прекидач електри-
чне паркирне кочнице, прекидачи
на управљачу, прекидач „VSC OFF“,
прекидач Тоjотиног сензора за по-
моћ при паркирању, „LKA“ прекидач,
прекидач грејача седишта, „SPORT“
прекидач, прекидачи спољашњих
ретровизора, прекидач за отварање
врата резервоара горива
Book - AVENSIS.indb 579Book - AVENSIS.indb 57903-Apr-12 13:36:4603-Apr-12 13:36:46

4-3. „Уради сам“ одржавање
580
Осигурач Ампеража Коло
2 ECU-IG NO.3 10 АТоjотин сензор за помоћ при парки-
рању, AFS, уређај за одлеђивање
брисача ветробрана, електрична
паркирна кочница, сигурносни појас
система за повећање безбедности
пре судара, ручице за мењање
брзина на управљачу, подешавање
управљача по нагибу и висини, елек-
трично серво управљање
3 P FR DOOR 20 АЕлектрични подизачи стакала (на
сувозачевој страни)
4 RL DOOR 20 АЕлектрични подизачи
стакала
(задњи леви)
5 RR DOOR 20 АЕлектрични подизачи стакала (задњи
десни)
6 SHADE 20 А Сенка панорамског крова*
1
7 CIG 15 А Упаљач
8 ACG 7.5 АСпољашњи ретровизори, систем
контроле закључавања мењача (shift
lock), аудио систем, главни ECU,
утичница
9 MIR HTR 10 АОдмагљивачи спољашњих ретрови-
зора
10 TI &TE 30 АПодешавање управљача по нагибу и
висини
11 RR FOG 7.5 А Задње светло за маглу
12 IGN 7.5 АСистем закључавања управљача,
систем SRS ваздушних јастука, сис-
тем вишеструког убризгавања гори-
ва/систем секвенцијалног вишестру-
ког убризгавања горива, аутоматски
мењач*
2, систем покретања
