TOYOTA AVENSIS 2015 Betriebsanleitungen (in German)

4617-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
■Chemikalien in der Batterie
Eine Batterie enthält giftige und ätzende Schwefelsäure und kann entflammbares
und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im Bereich
der Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödlicher oder schwe-
rer Verletzungen zu minimieren:
●Um Funkenbildung zu vermeiden, berühren Sie die Batteriepole nicht mit Werkzeu-
gen.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der Batterie an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der Batterie eine Schutzbrille.
● Halten Sie Kinder von der Batterie fern.
■ Orte zum sicheren Aufladen der Batterie
Laden Sie die Batterie immer in einem offenen Bereich auf. Laden Sie die Batterie
nie in einer Garage oder in einem geschlossenen Raum auf, ohne für eine ausrei-
chende Belüftung zu sorgen.
■ Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen
Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten
Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
● Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Bei Kontakt mit Kleidung
Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Klei-
dung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
● Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
AVENSIS_OM_OM20C22M_(EM).book Page 461 Friday, February 6, 20 15 8:11 PM

4627-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
Füllen Sie Waschflüssigkeit nach,
falls der Flüssigkeitsstand sehr nied-
rig ist.
Heben Sie den Deckel, indem Sie Ihren
Finger in das Loch in der Mitte drü-
cken, und prüfen Sie den Flüssigkeits-
stand im Rohr.
HINWEIS
■Beim Wiederaufladen der Batterie
Laden Sie die Batterie niemals bei laufendem Motor auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
Waschflüssigkeit
WARNUNG
■Beim Nachfüllen der Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem
Motor o. Ä. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel als Waschflüssig-
keit.
Dadurch kann es zu Streifenbildung auf dem Lack kommen.
■ Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.
AVENSIS_OM_OM20C22M_(EM).book Page 462 Friday, February 6, 20 15 8:11 PM

4637-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
Das Wasser im Kraftstofffilter muss alle 20000 km abgelassen werden.
Lassen Sie den Kraftstofffilter von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt entwässern.
Kraftstofffilter (Dieselmotor)HINWEIS
■Wenn sich Wasser im Kraftstofffilter befindet
Fahren Sie nicht dauerhaft mit Wasser im Kraftstofffilter. Anderenfalls wird die Kraft-
stoff-Einspritzpumpe beschädigt.
AVENSIS_OM_OM20C22M_(EM).book Page 463 Friday, February 6, 20 15 8:11 PM

4647-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
Reifen
Überprüfen Sie, ob die Verschleißanzeiger auf den Reifen sichtbar sind.
Überprüfen Sie die Reifen auch auf ungleichmäßigen Verschleiß (wie einen
übermäßigen Profilabrieb auf einer Seite der Lauffläche).
Prüfen Sie Zustand und Luftdruck des Reserverads, falls es nicht umgesetzt
wurde.
Neue Lauffläche
Verschlissene Lauffläche
Reifen-Verschleißanzeiger
Die Position der Reifen-Verschleißanzeiger ist durch die Markierungen “TWI” bzw.
“ ” usw. an den Seitenwänden der Reifen gekennzeichnet.
Ersetzen Sie die Reifen, wenn die Verschleißanzeiger auf einem Reifen sichtbar sind.
Richten Sie sich beim Austausch de r Reifen oder Umsetzen der Räder
nach dem Wartungsplan und dem Laufflächenverschleiß.
Überprüfen der Reifen
1
2
3
AVENSIS_OM_OM20C22M_(EM).book Page 464 Friday, February 6, 20 15 8:11 PM

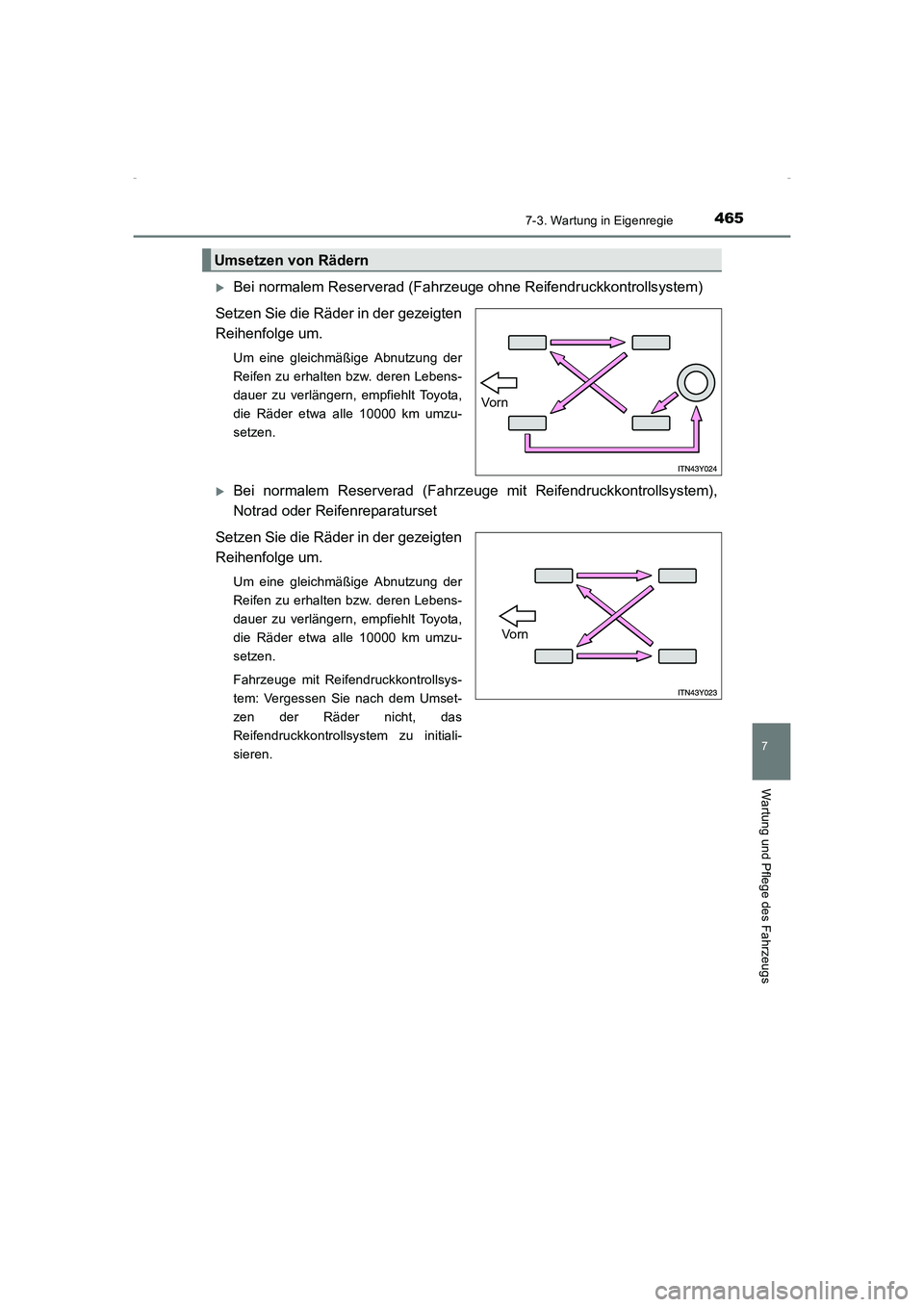

4657-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
XBei normalem Reserverad (Fahrzeuge ohne Reifendruckkontrollsystem)
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um eine gleichmäßige Abnutzung der
Reifen zu erhalten bzw. deren Lebens-
dauer zu verlängern, empfiehlt Toyota,
die Räder etwa alle 10000 km umzu-
setzen.
XBei normalem Reserverad (Fahrzeuge mit Reifendruckkontrollsystem),
Notrad oder Reifenreparaturset
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um eine gleichmäßige Abnutzung der
Reifen zu erhalten bzw. deren Lebens-
dauer zu verlängern, empfiehlt Toyota,
die Räder etwa alle 10000 km umzu-
setzen.
Fahrzeuge mit Reifendruckkontrollsys-
tem: Vergessen Sie nach dem Umset-
zen der Räder nicht, das
Reifendruckkontrollsystem zu initiali-
sieren.
Umsetzen von Rädern
Vorn
Vo rn
AVENSIS_OM_OM20C22M_(EM).book Page 465 Friday, February 6, 20 15 8:11 PM

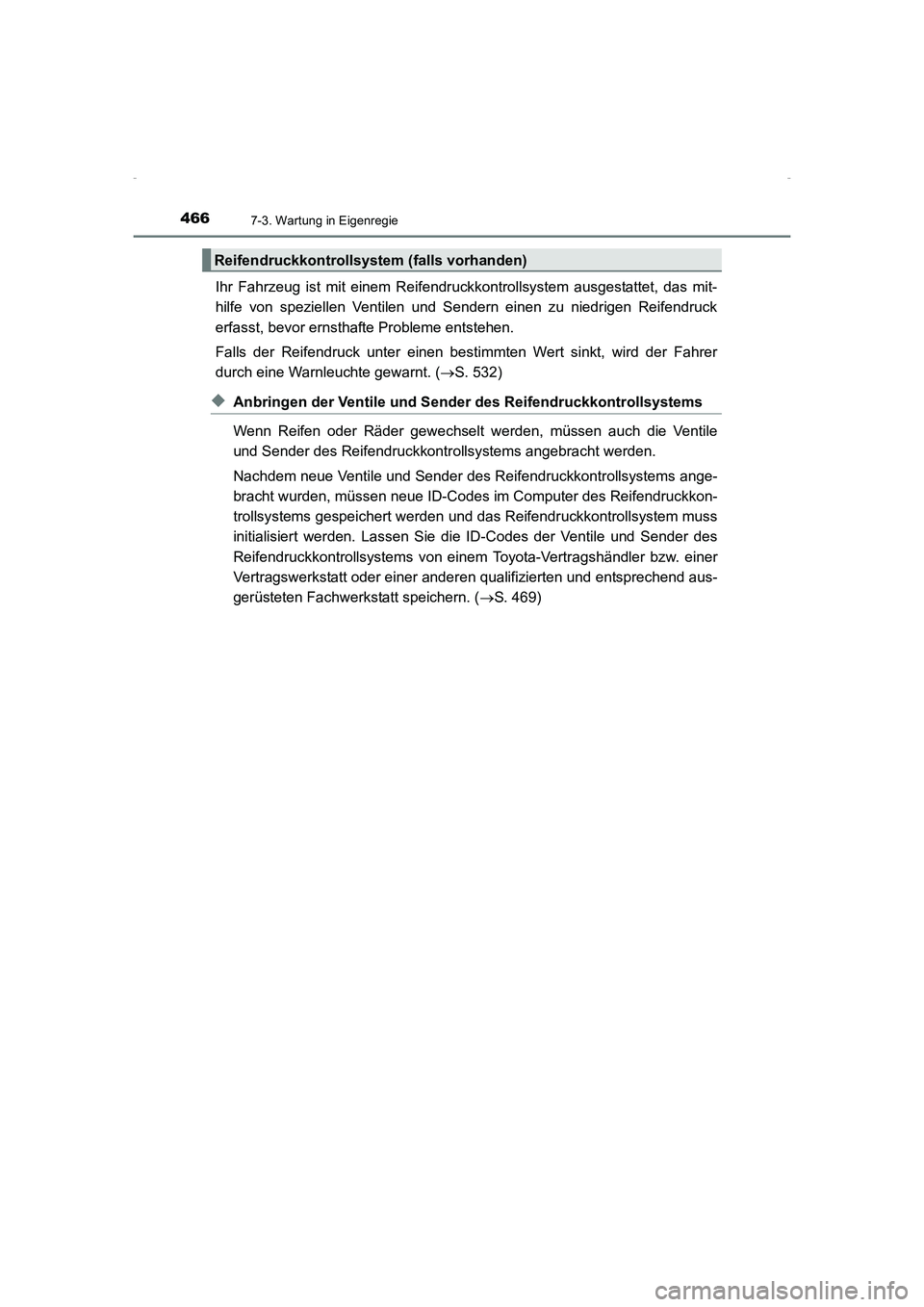

4667-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das mit-
hilfe von speziellen Ventilen und Sendern einen zu niedrigen Reifendruck
erfasst, bevor ernsthafte Probleme entstehen.
Falls der Reifendruck unter einen bestimmten Wert sinkt, wird der Fahrer
durch eine Warnleuchte gewarnt. (→S. 532)
◆Anbringen der Ventile und Sender des Reifendruckkontrollsystems
Wenn Reifen oder Räder gewechselt werden, müssen auch die Ventile
und Sender des Reifendruckkontrollsystems angebracht werden.
Nachdem neue Ventile und Sender des Reifendruckkontrollsystems ange-
bracht wurden, müssen neue ID-Codes im Computer des Reifendruckkon-
trollsystems gespeichert werden und das Reifendruckkontrollsystem muss
initialisiert werden. Lassen Sie die ID-Codes der Ventile und Sender des
Reifendruckkontrollsystems von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt speichern. ( →S. 469)
Reifendruckkontrollsystem (falls vorhanden)
AVENSIS_OM_OM20C22M_(EM).book Page 466 Friday, February 6, 20 15 8:11 PM

4677-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
◆Initialisieren des Reifendruckkontrollsystems
■Das Reifendruckkontrollsystem mu ss unter den folgenden Umstän-
den initialisiert werden:
● Nach dem Umsetzen von Vorder- und Hinterrädern mit unterschiedli-
chem Reifendruck
● Nach einer Änderung der Reifengröße
● Nach einer Änderung des Reifendrucks, z. B. bei einer Änderung der
Fahrgeschwindigkeit
● Beim Wechseln zwischen zwei gespeicherten Radsätzen
Bei der Initialisierung des Reifendruc kkontrollsystems wird der aktuelle
Reifendruck als Bezugswert festgelegt.
■So initialisieren Sie d as Reifendruckkontrollsystem
Halten Sie das Fahrzeug an einer sicheren Stelle an und schalten Sie
den Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
Die Initialisierung kann nicht bei fahrendem Fahrzeug durchgeführt werden.
Stellen Sie den Reifendruck auf den für den empfohlenen Reifendruck
bei kalten Reifen angegebenen Wert ein. ( →S. 627)
Stellen Sie den Reifendruck unbedingt auf den für den empfohlenen Reifendruck
bei kalten Reifen angegebenen Wert ein. Das Reifendruckkontrollsystem arbei-
tet auf der Basis dieses Druckwerts.
Schalten Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
1
2
3
AVENSIS_OM_OM20C22M_(EM).book Page 467 Friday, February 6, 20 15 8:11 PM

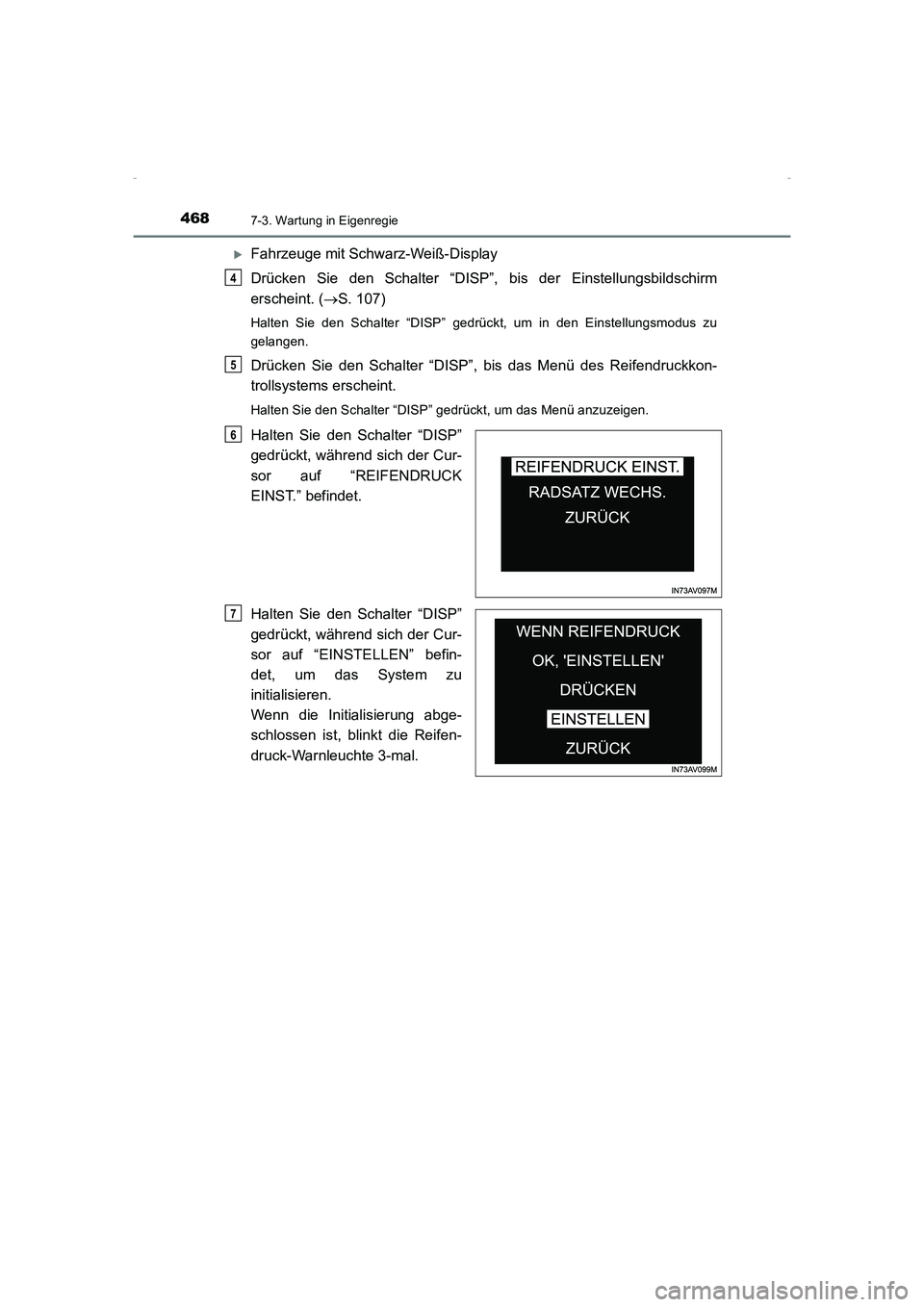

4687-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
XFahrzeuge mit Schwarz-Weiß-Display
Drücken Sie den Schalter “DISP”, bis der Einstellungsbildschirm
erscheint. ( →S. 107)
Halten Sie den Schalter “DISP” gedrückt, um in den Einstellungsmodus zu
gelangen.
Drücken Sie den Schalter “DISP”, bis das Menü des Reifendruckkon-
trollsystems erscheint.
Halten Sie den Schalter “DISP” gedrückt, um das Menü anzuzeigen.
Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “REIFENDRUCK
EINST.” befindet.
Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “EINSTELLEN” befin-
det, um das System zu
initialisieren.
Wenn die Initialisierung abge-
schlossen ist, blinkt die Reifen-
druck-Warnleuchte 3-mal.
4
5
6
7
AVENSIS_OM_OM20C22M_(EM).book Page 468 Friday, February 6, 20 15 8:11 PM

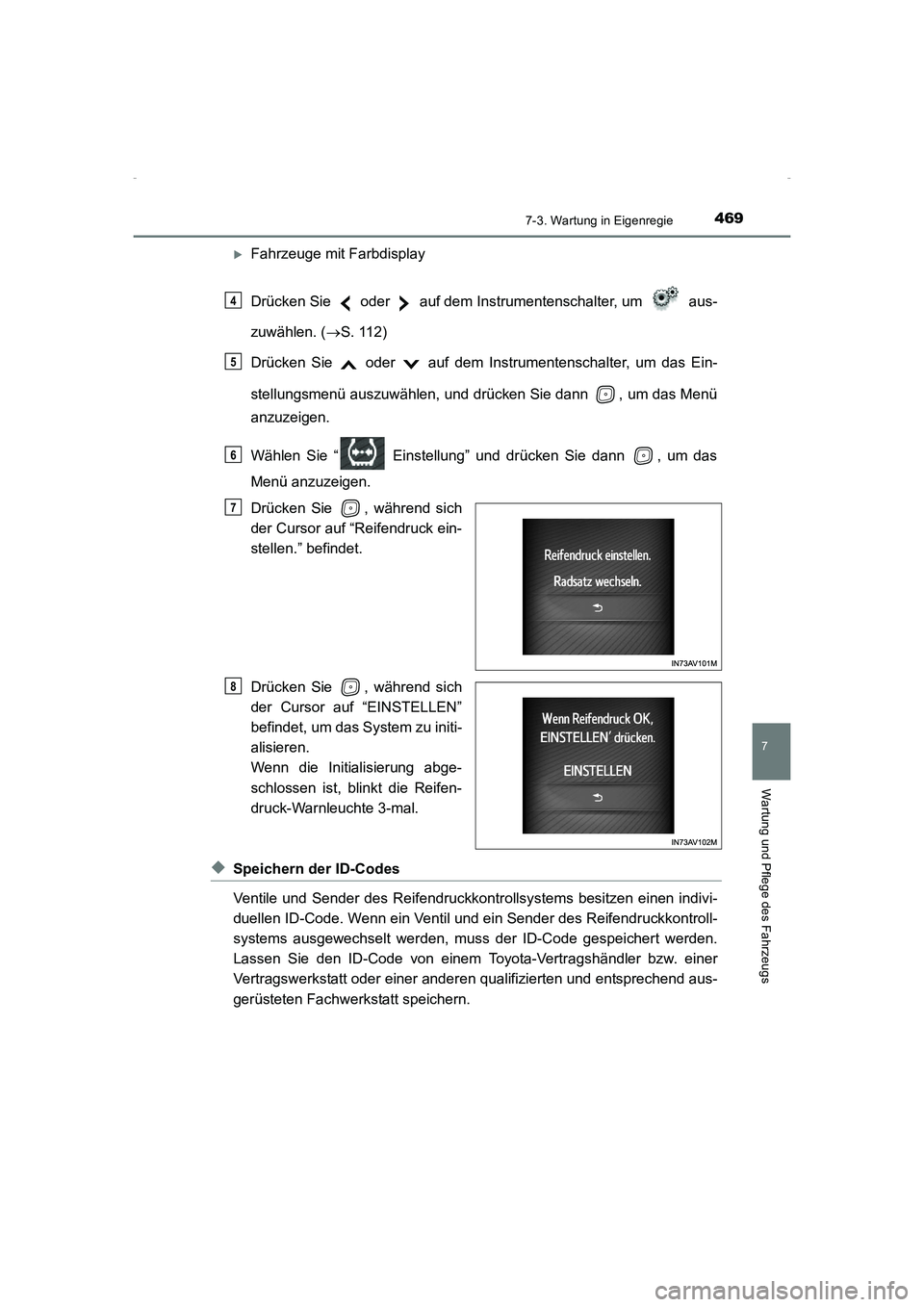

4697-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
XFahrzeuge mit Farbdisplay
Drücken Sie oder auf dem Instrumentenschalter, um aus-
zuwählen. (→S. 112)
Drücken Sie oder auf dem Instrumentenschalter, um das Ein-
stellungsmenü auszuwählen, und drücken Sie dann , um das Menü
anzuzeigen.
Wählen Sie “ Einstellung” und drücken Sie dann , um das
Menü anzuzeigen.
Drücken Sie , während sich
der Cursor auf “Reifendruck ein-
stellen.” befindet.
Drücken Sie , während sich
der Cursor auf “EINSTELLEN”
befindet, um das System zu initi-
alisieren.
Wenn die Initialisierung abge-
schlossen ist, blinkt die Reifen-
druck-Warnleuchte 3-mal.
◆Speichern der ID-Codes
Ventile und Sender des Reifendruckkontrollsystems besitzen einen indivi-
duellen ID-Code. Wenn ein Ventil und ein Sender des Reifendruckkontroll-
systems ausgewechselt werden, muss der ID-Code gespeichert werden.
Lassen Sie den ID-Code von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt speichern.
4
5
6
7
8
AVENSIS_OM_OM20C22M_(EM).book Page 469 Friday, February 6, 20 15 8:11 PM

4707-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
◆Auswählen des Radsatzes
Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das
über eine Funktion verfügt, welche die Speicherung der ID-Codes von
einem zweiten Radsatz (z. B. dem Winterreifen-Satz) durch einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt ermöglicht.
Nach der Speicherung des zweiten Radsatzes können Sie auswählen,
welcher der beiden Sätze vom Reifendruckkontrollsystem genutzt werden
soll.
■Voraussetzungen für den Betrieb der Funktion
●Diese Funktion führt nur dann einen Radsatz-Wechsel durch, wenn ein
zweiter Radsatz gespeichert wurde. Wenn kein zweiter Radsatz gespei-
chert wurde, wird bei Auswahl dieser Funktion im Menü keine Änderung
vorgenommen.
● Sie können nur zwischen den beiden gespeicherten Radsätzen hin und
her wechseln; eine Mischung der Radsätze wird nicht unterstützt.
■So wechseln Sie zwischen zwei Radsätzen
Lassen Sie den gewünschten Radsatz am Fahrzeug montieren.
XFahrzeuge mit Schwarz-Weiß-Display
Drücken Sie den Schalter “DISP”, bis der Einstellungsbildschirm
erscheint. ( →S. 107)
Halten Sie den Schalter “DISP” gedrückt, um in den Einstellungsmodus zu
gelangen.
Drücken Sie den Schalter “DISP”, bis das Menü des Reifendruckkon-
trollsystems erscheint.
Halten Sie den Schalter “DISP” gedrückt, um das Menü anzuzeigen.
Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “RADSATZ WECHS.”
befindet.
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 470 Friday, February 6, 20 15 8:11 PM
