TOYOTA AVENSIS 2015 Instrukcja obsługi (in Polish)

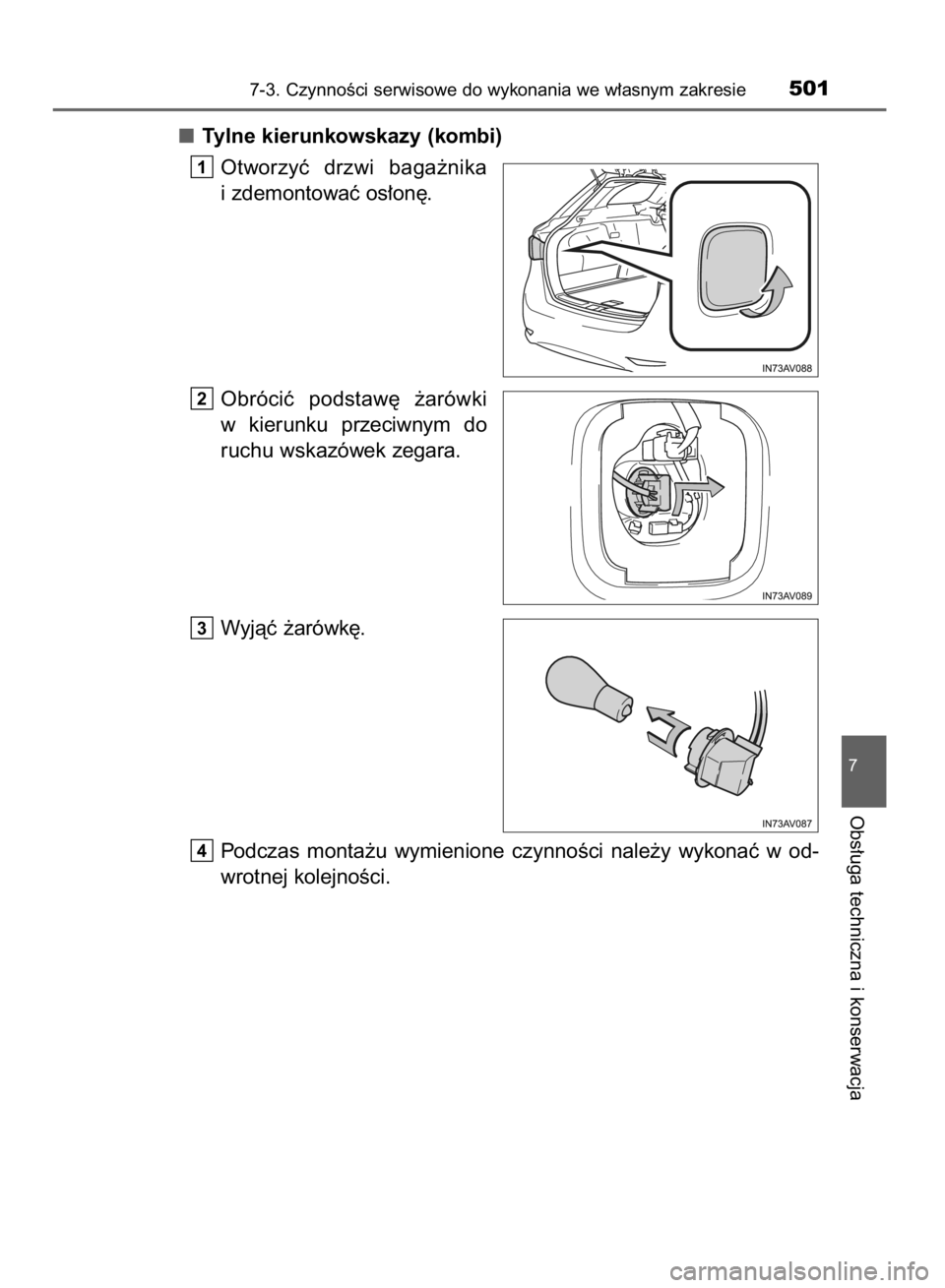

Tylne kierunkowskazy (kombi)
Otworzyç drzwi baga˝nika
i zdemontowaç os∏on´.
Obróciç podstaw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie501
7
Obs∏uga techniczna i konserwacja
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 501 (Black plate)

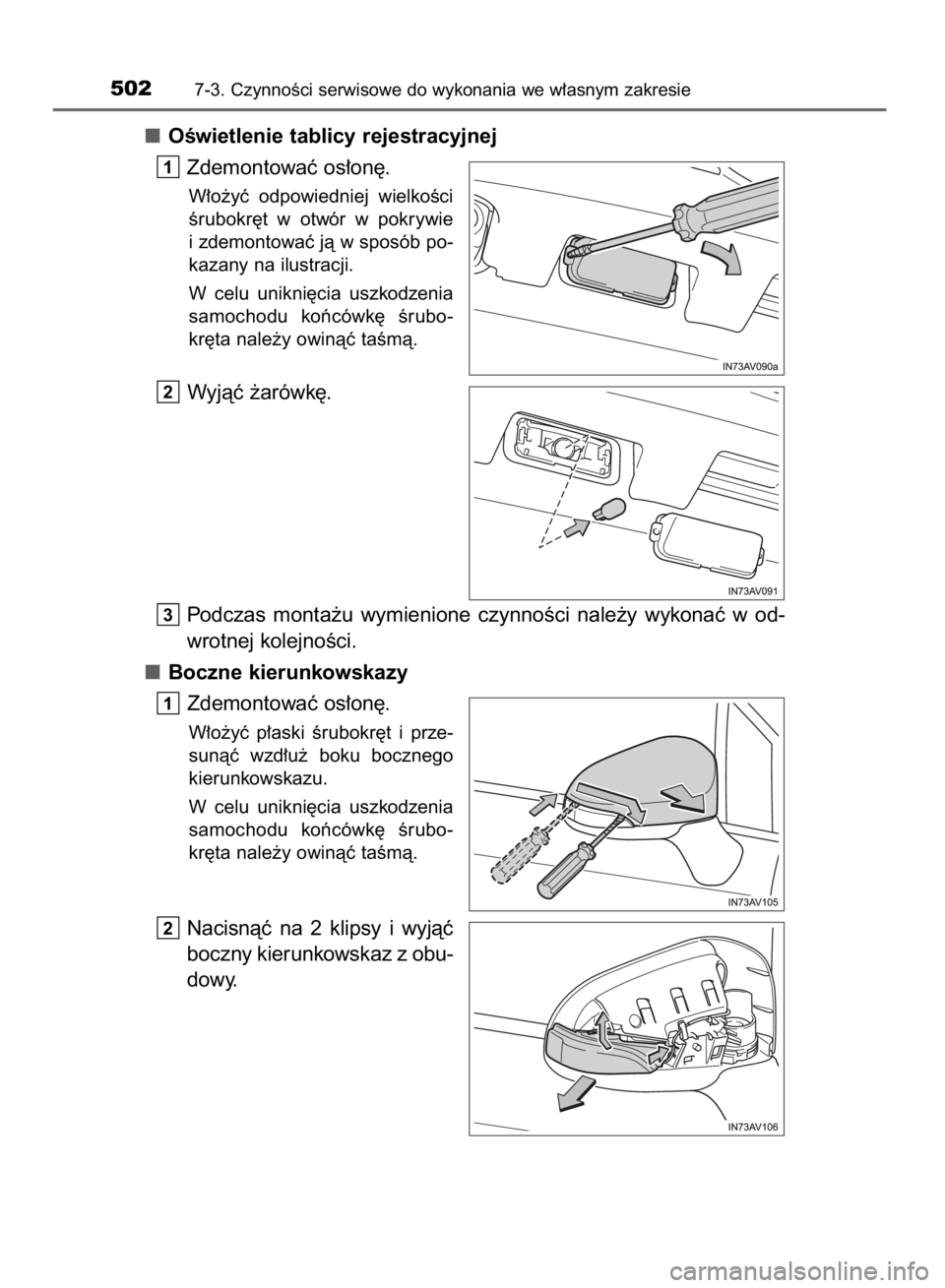

OÊwietlenie tablicy rejestracyjnej
Zdemontowaç os∏on´.
W∏o˝yç odpowiedniej wielkoÊci
Êrubokr´t w otwór w pokrywie
i zdemontowaç jà w sposób po-
kazany na ilustracji.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Wyjàç ˝arówk´.
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
Boczne kierunkowskazy
Zdemontowaç os∏on´.
W∏o˝yç p∏aski Êrubokr´t i prze-
sunàç wzd∏u˝ boku bocznego
kierunkowskazu.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Nacisnàç na 2 klipsy i wyjàç
boczny kierunkowskaz z obu-
dowy.2
1
3
2
1
5027-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 502 (Black plate)

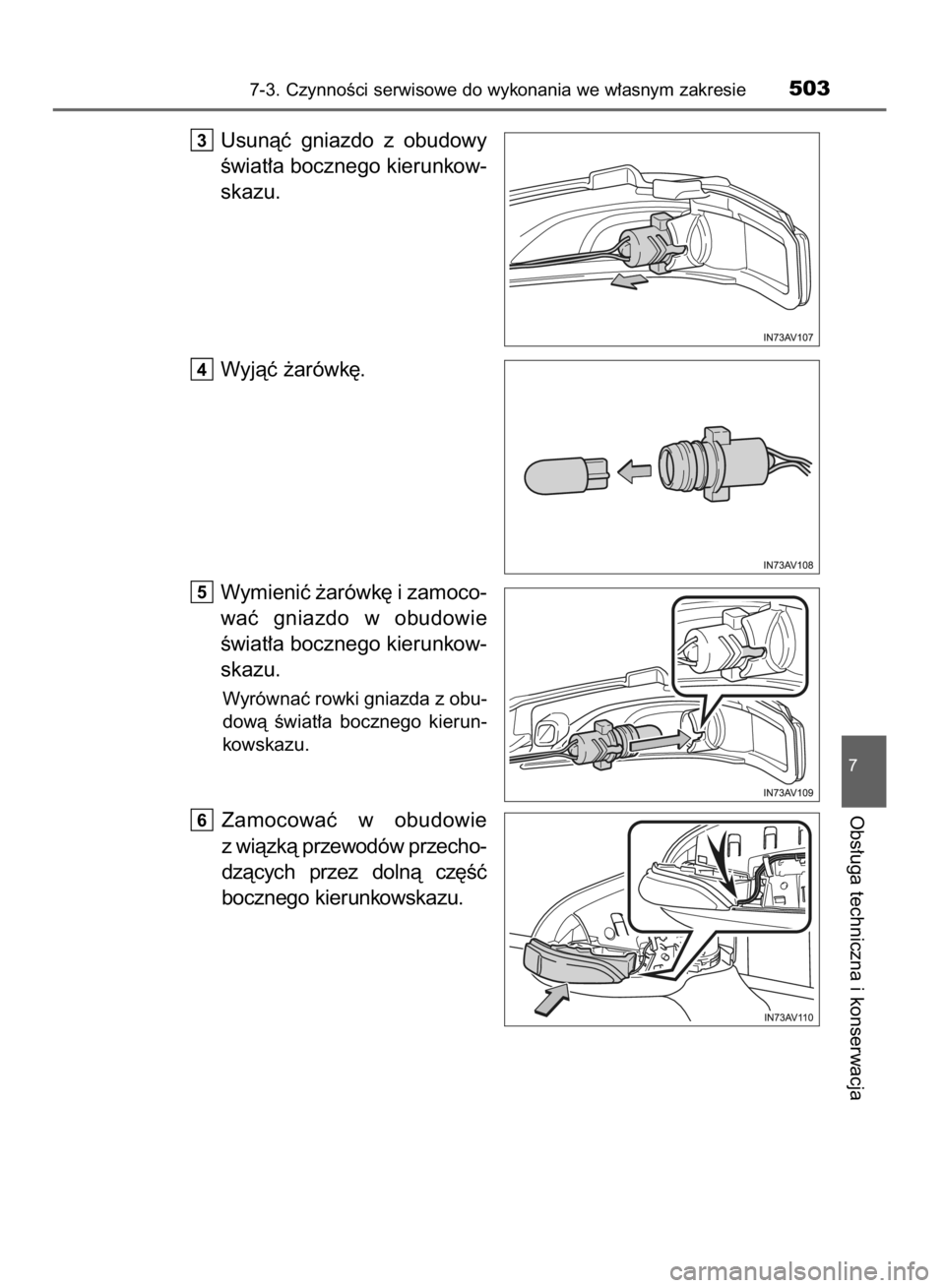

Usunàç gniazdo z obudowy
Êwiat∏a bocznego kierunkow-
skazu.
Wyjàç ˝arówk´.
Wymieniç ˝arówk´ i zamoco-
waç gniazdo w obudowie
Êwiat∏a bocznego kierunkow-
skazu.
Wyrównaç rowki gniazda z obu-
dowà Êwiat∏a bocznego kierun-
kowskazu.
Zamocowaç w obudowie
z wiàzkà przewodów przecho-
dzàcych przez dolnà cz´Êç
bocznego kierunkowskazu.6
5
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie503
7
Obs∏uga techniczna i konserwacja
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 503 (Black plate)

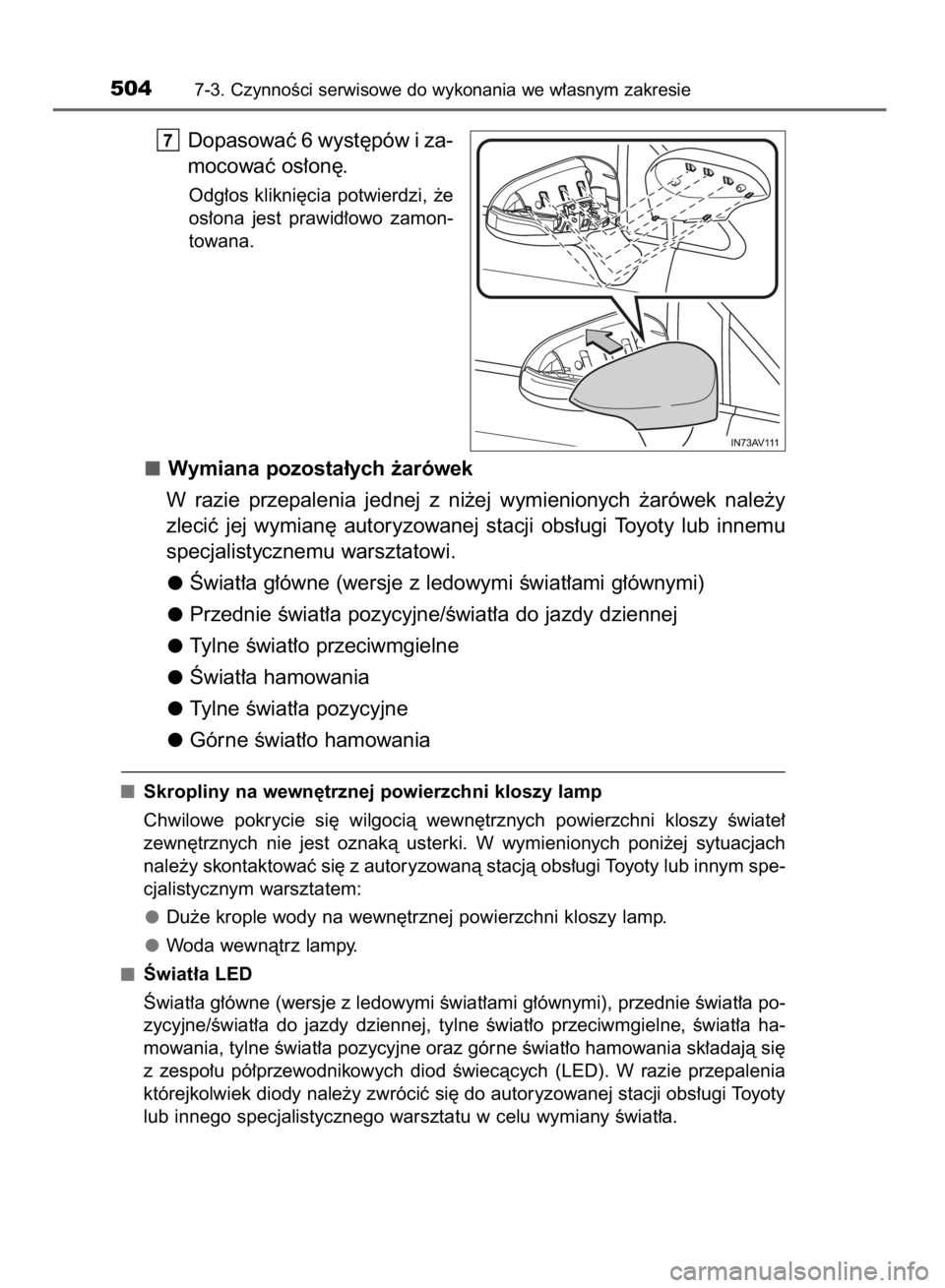

Dopasowaç 6 wyst´pów i za-
mocowaç os∏on´.
Odg∏os klikni´cia potwierdzi, ˝e
os∏ona jest prawid∏owo zamon-
towana.
Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednej z ni˝ej wymienionych ˝arówek nale˝y
zleciç jej wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne (wersje z ledowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej
Tylne Êwiat∏o przeciwmgielne
Âwiat∏a hamowania
Tylne Êwiat∏a pozycyjne
Górne Êwiat∏o hamowania
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Âwiat∏a LED
Âwiat∏a g∏ówne (wersje z ledowymi Êwiat∏ami g∏ównymi), przednie Êwiat∏a po-
zycyjne/Êwiat∏a do jazdy dziennej, tylne Êwiat∏o przeciwmgielne, Êwiat∏a ha-
mowania, tylne Êwiat∏a pozycyjne oraz górne Êwiat∏o hamowania sk∏adajà si´
z zespo∏u pó∏przewodnikowych diod Êwiecàcych (LED). W razie przepalenia
którejkolwiek diody nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu w celu wymiany Êwiat∏a.
7
5047-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 504 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie505
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki bezpo-
Êrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania i innych cz´Êci zwiàzanych z uk∏adem
˝arówek typu wy∏adowczego.
Grozi to pora˝eniem pràdem i w rezultacie mo˝e doprowadziç do Êmierci
lub powa˝nych obra˝eƒ cia∏a.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 505 (Black plate)

5067-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany w∏a-
snoÊci jezdnych i utraty panowania nad pojazdem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko
i wy∏àcznie usterki amor tyzatorów, których przyczynà jest wada materia∏owa
bàdê produkcyjna. Natomiast naturalne zu˝ycie, proporcjonalne do przebiegu
i sposobu eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowolenia
z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przeprowadzanie
niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika, ustawianie
geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu hamulcowego
i uk∏adu ch∏odzenia silnika, regulacja naciàgu pasków nap´dowych, wymiana
ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji smarujàcych, a tak˝e
ubytków pow∏ok lakierowych wywo∏anych czynnikami zewn´trznymi. Tego ro-
dzaju czynnoÊci obs∏ugowe nie sà obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece ˝a-
rowe, Êwiece zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze
sprz´g∏a, tarcze hamulcowe, klocki i szcz´ki hamulcowe, elementy filtrujàce,
p∏yny, substancje smarujàce, ˝arówki, bezpieczniki, elementy gumowe wycie-
raczek szyb, elementy gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych
elementów, nie podlega naprawom ani wymianom w ramach gwarancji.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 506 (Black plate)

507
8-1. Podstawowe informacje
Âwiat∏a awaryjne ..................508
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ...........................509
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania...........................511
W razie podejrzenia
nieprawid∏owoÊci................518
Uk∏ad samoczynnego
odcinania dop∏ywu paliwa
(wersje z silnikiem
o zap∏onie iskrowym) .........519
Gdy zaÊwieci si´ lampka
ostrzegawcza lub
rozlegnie si´ sygna∏
ostrzegawczy .....................520
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ....527Gdy zostanie przebita opona
(wersje wyposa˝one
w ko∏o zapasowe) ..............544
Gdy zostanie przebita opona
(wersje wyposa˝one
w awaryjny zestaw
naprawczy do ogumienia) ...560
Gdy wystàpià trudnoÊci
z uruchomieniem silnika ....575
Gdy nie mo˝na przestawiç
dêwigni skrzyni biegów
z po∏o˝enia P .....................577
Gdy wystàpià trudnoÊci
ze zwolnieniem hamulca
postojowego.......................578
Gdy elektroniczny kluczyk
nie dzia∏a prawid∏owo ........582
Gdy zostanie roz∏adowany
akumulator .........................585
Gdy silnik ulegnie
przegrzaniu ........................590
Gdy samochód ugrz´ênie ....593
8Sytuacje awaryjne
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 507 (Black plate)

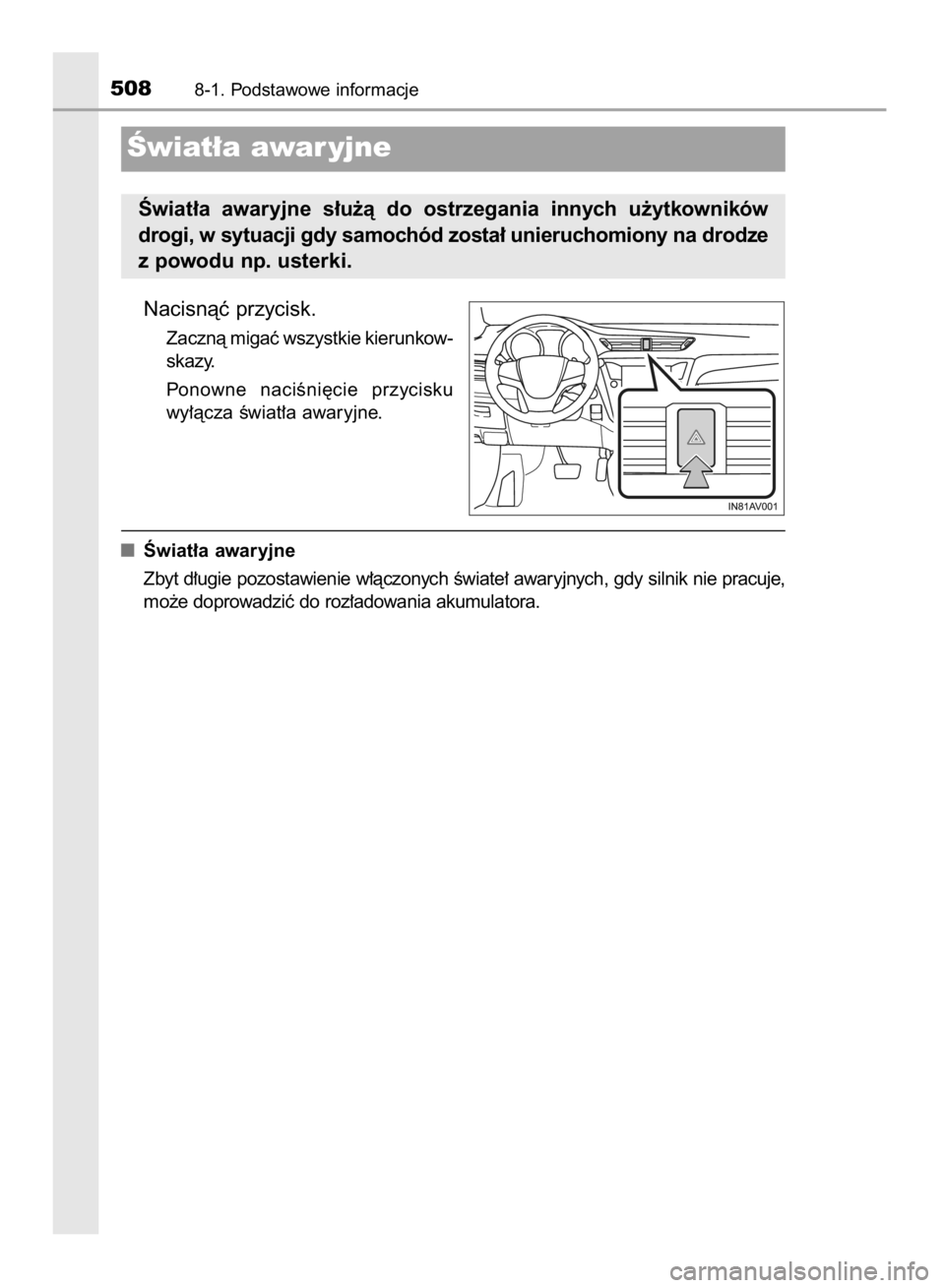

Nacisnàç przycisk.
Zacznà migaç wszystkie kierunkow-
skazy.
Ponowne naciÊni´cie przycisku
wy∏àcza Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczonych Êwiate∏ awaryjnych, gdy silnik nie pracuje,
mo˝e doprowadziç do roz∏adowania akumulatora.
5088-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do ostrzegania innych u˝ytkowników
drogi, w sytuacji gdy samochód zosta∏ unieruchomiony na drodze
z powodu np. usterki.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 508 (Black plate)

Obiema stopami równomiernie i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca zasadniczego w sposób pulsacyjny,
poniewa˝ spowoduje to zwi´kszenie wysi∏ku potrzebnego do zatrzymania
samochodu.
Dêwigni´ skrzyni biegów przestawiç w po∏o˝enie neutralne N.
óJe˝eli dêwignia skrzyni biegów zosta∏a przestawiona w po∏o˝enie N
Po zwolnieniu zatrzymaç samochód w bezpiecznym miejscu.
Wy∏àczyç silnik.
óJe˝eli dêwignia skrzyni biegów nie mo˝e zostaç przestawiona
w po∏o˝enie N
Wciskajàc peda∏ hamulca zasadniczego obiema stopami z pe∏nà si∏à,
doprowadziç do uzyskania mo˝liwie jak najmniejszej pr´dkoÊci.
Wersje z mechanicznym klu-
czykiem: Wy∏àczyç silnik, prze-
∏àczajàc wy∏àcznik zap∏onu
w pozycj´ „ACC”.
4
3
4
3
2
1
8-1. Podstawowe informacje509
8
Sytuacje awaryjne

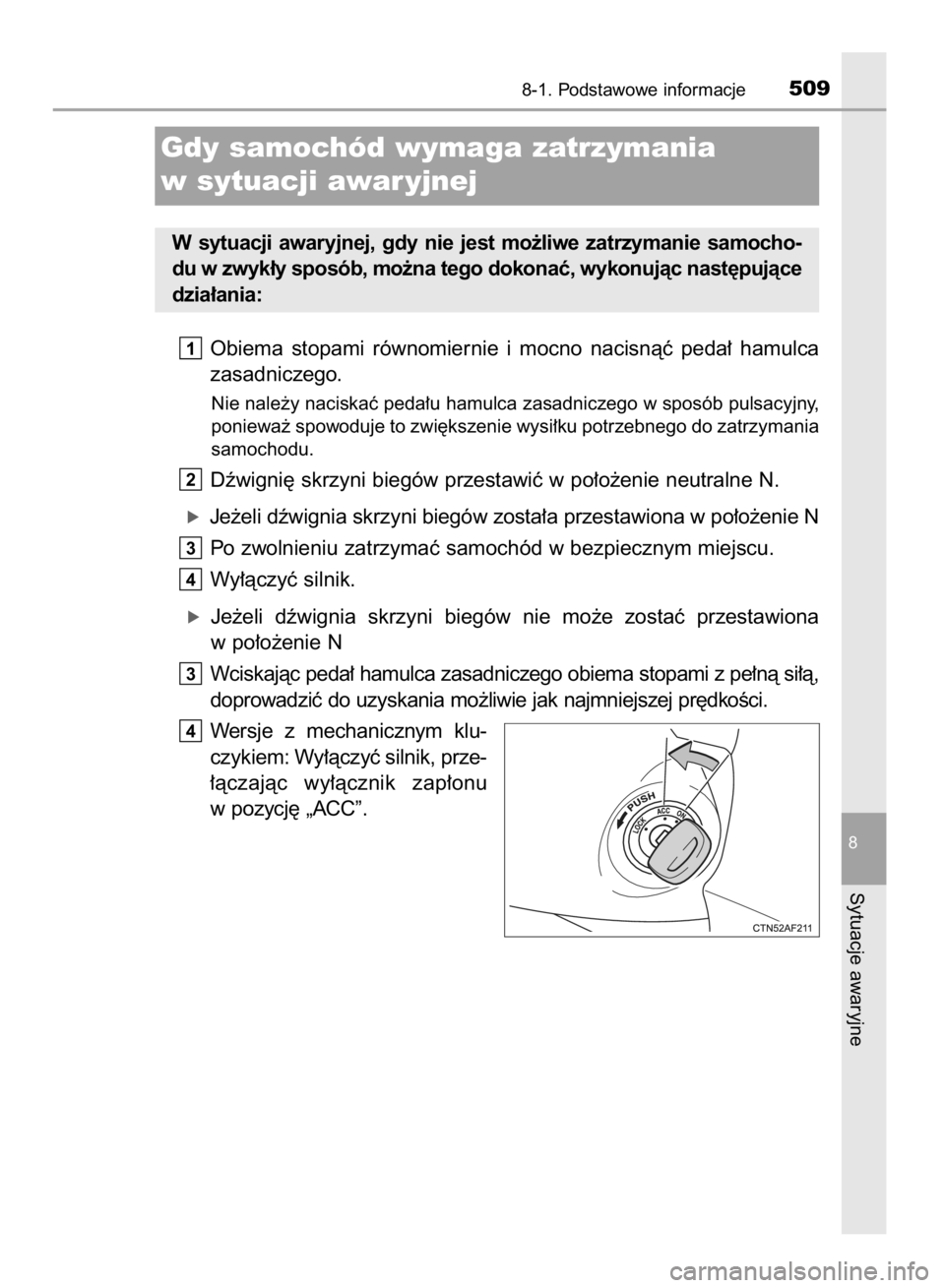

Gdy samochód wymaga zatrzymania
w sytuacji awar yjnej
W sytuacji awaryjnej, gdy nie jest mo˝liwe zatrzymanie samocho-
du w zwyk∏y sposób, mo˝na tego dokonaç, wykonujàc nast´pujàce
dzia∏ania:
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 509 (Black plate)

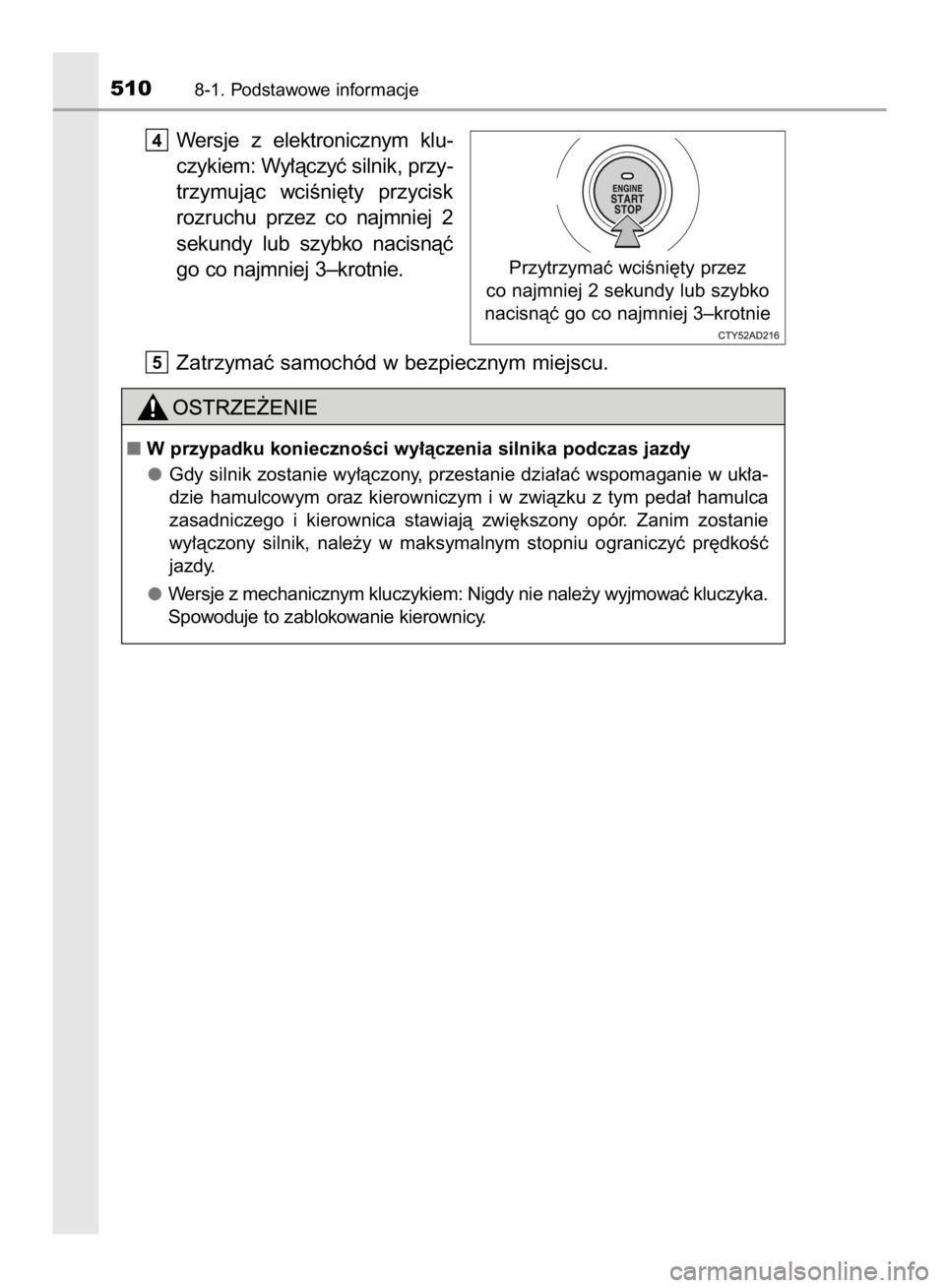

Wersje z elektronicznym klu-
czykiem: Wy∏àczyç silnik, przy-
trzymujàc wciÊni´ty przycisk
rozruchu przez co najmniej 2
sekundy lub szybko nacisnàç
go co najmniej 3–krotnie.
Zatrzymaç samochód w bezpiecznym miejscu.
5
4
5108-1. Podstawowe informacje
W przypadku koniecznoÊci wy∏àczenia silnika podczas jazdy
Gdy silnik zostanie wy∏àczony, przestanie dzia∏aç wspomaganie w uk∏a-
dzie hamulcowym oraz kierowniczym i w zwiàzku z tym peda∏ hamulca
zasadniczego i kierownica stawiajà zwi´kszony opór. Zanim zostanie
wy∏àczony silnik, nale˝y w maksymalnym stopniu ograniczyç pr´dkoÊç
jazdy.
Wersje z mechanicznym kluczykiem: Nigdy nie nale˝y wyjmowaç kluczyka.
Spowoduje to zablokowanie kierownicy.
Przytrzymaç wciÊni´ty przez
co najmniej 2 sekundy lub szybko
nacisnàç go co najmniej 3–krotnie
