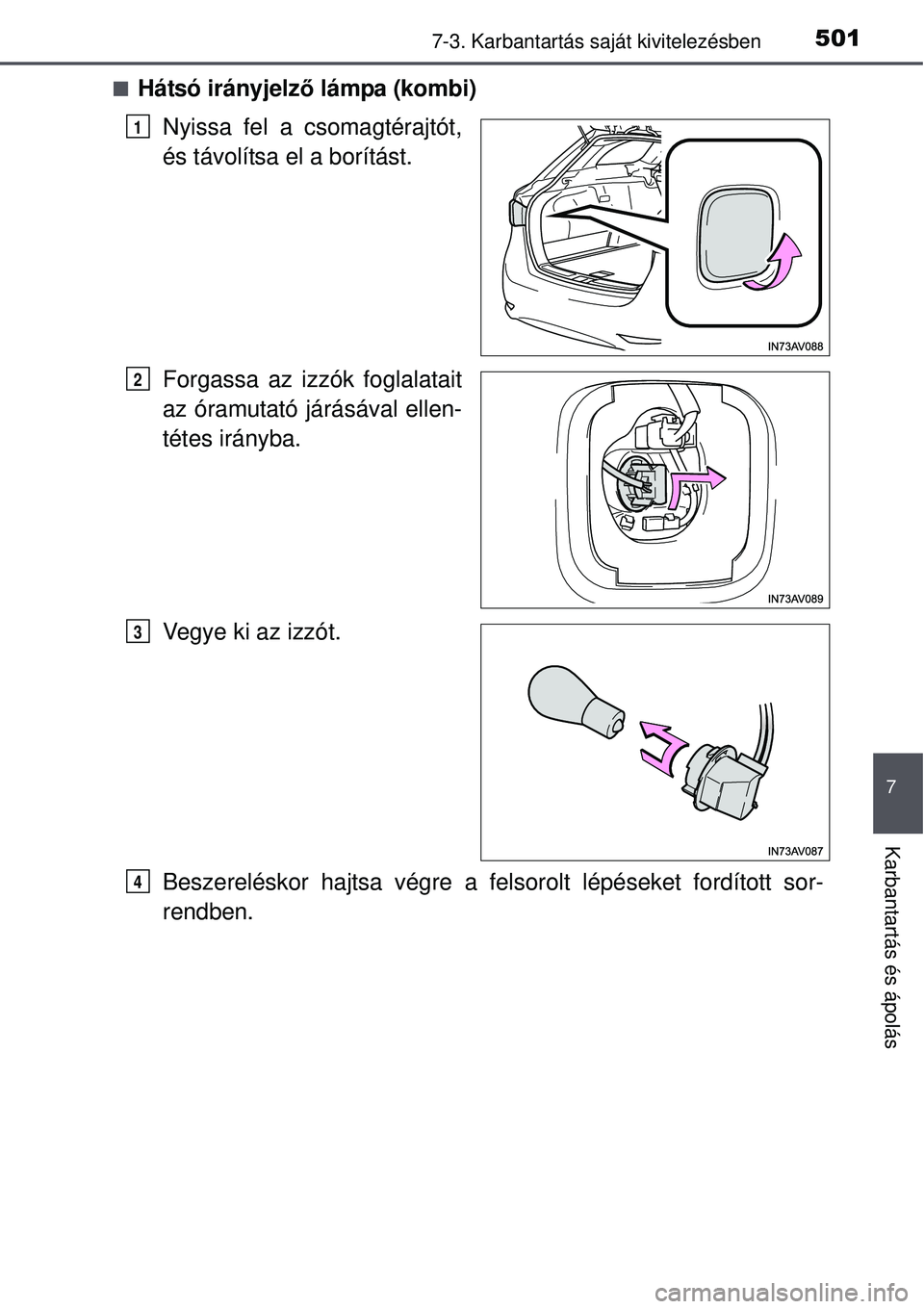

Page 501 of 648

5017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Hátsó irányjelző lámpa (kombi)
Nyissa fel a csomagtérajtót,
és távolítsa el a borítást.
Forgassa az izzók foglalatait
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

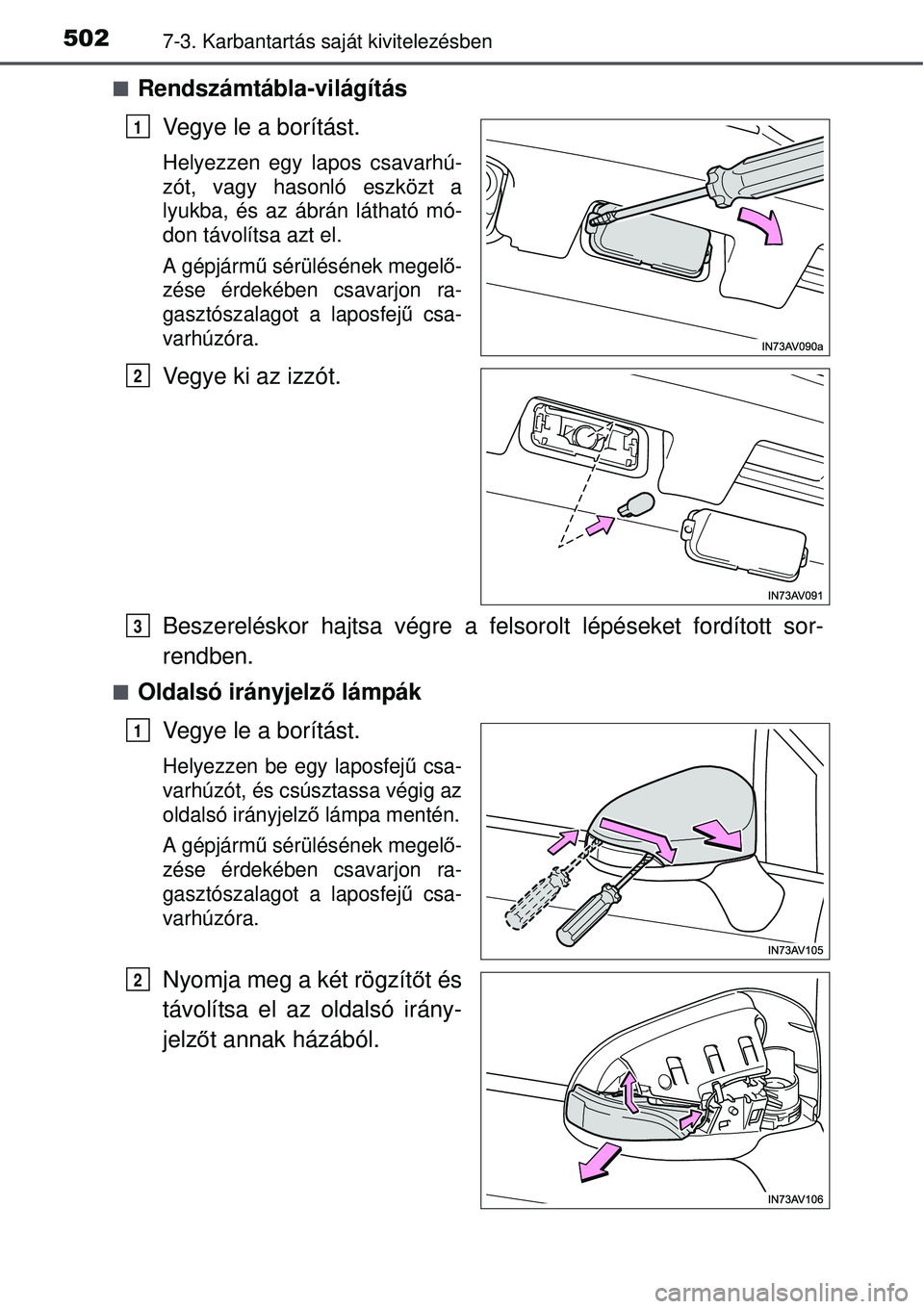

Page 502 of 648

5027-3. Karbantartás saját kivitelezésben
Rendszámtábla-világításVegye le a borítást.
Helyezzen egy lapos csavarhú-
zót, vagy hasonló eszközt a
lyukba, és az ábrán látható mó-
don távolítsa azt el.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
Oldalsó irányjelző lámpák
Vegye le a borítást.
Helyezzen be egy laposfej ű csa-
varhúzót, és csúsztassa végig az
oldalsó irányjelz ő lámpa mentén.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Nyomja meg a két rögzít őt és
távolítsa el az oldalsó irány-
jelz őt annak házából.
1
2
3
1
2

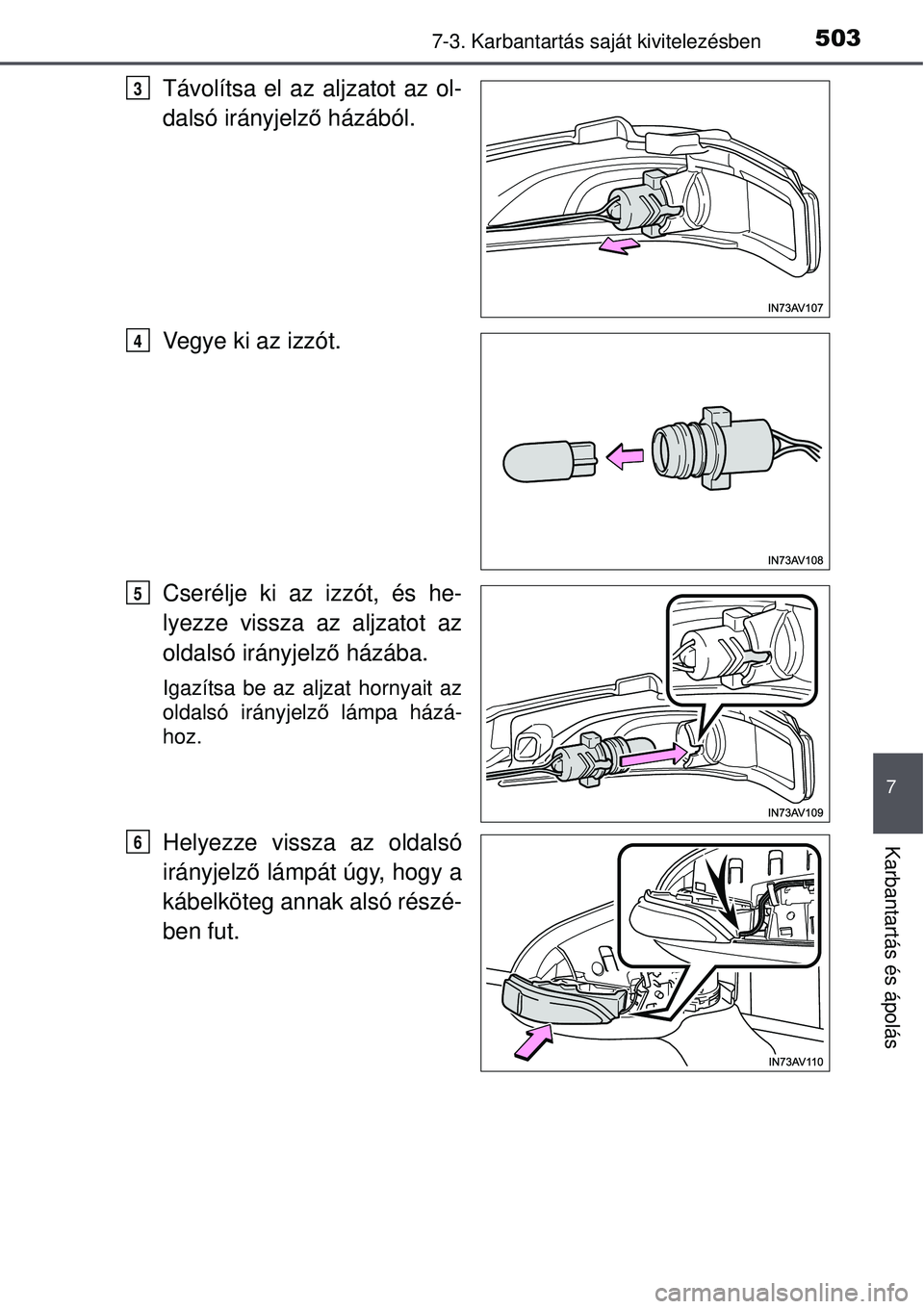

Page 503 of 648

5037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Távolítsa el az aljzatot az ol-
dalsó irányjelző házából.
Vegye ki az izzót.
Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelz ő házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelz ő lámpa házá-
hoz.
Helyezze vissza az oldalsó
irányjelz ő lámpát úgy, hogy a
kábelköteg annak alsó részé-
ben fut.
3
4
5
6

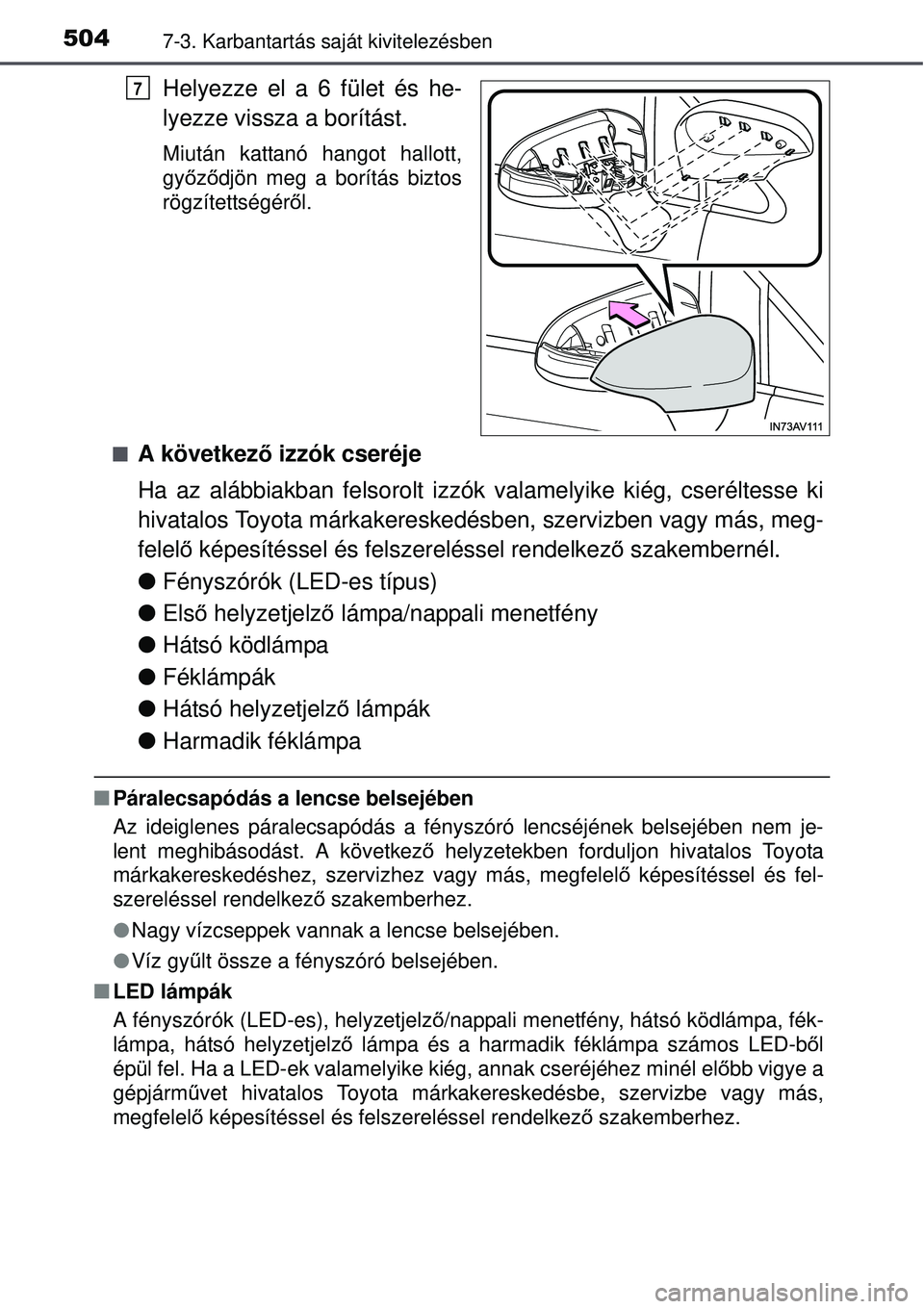

Page 504 of 648

5047-3. Karbantartás saját kivitelezésben
Helyezze el a 6 fület és he-
lyezze vissza a borítást.
Miután kattanó hangot hallott,
győző djön meg a borítás biztos
rögzítettségér ől.
A következ ő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cserélte\
sse ki
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
Fényszórók (LED-es típus)
Első helyzetjelz ő lámpa/nappali menetfény
Hátsó ködlámpa
Féklámpák
Hátsó helyzetjelz ő lámpák
Harmadik féklámpa
Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjé\
nek belsejében nem je-
lent meghibásodást. A következő helyzetekben forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szakemberhez.
Nagy vízcseppek vannak a lencse belsejében.
Víz gy űlt össze a fényszóró belsejében.
LED lámpák
A fényszórók (LED-es), helyzetjelz ő/nappali menetfény, hátsó ködlámpa, fék-
lámpa, hátsó helyzetjelz ő lámpa és a harmadik féklámpa számos LED-b ől
épül fel. Ha a LED-ek valamelyike kiég, annak cseréjéhez \
minél el őbb vigye a
gépjármű vet hivatalos Toyota márkakereskedésbe, szervizbe vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
7

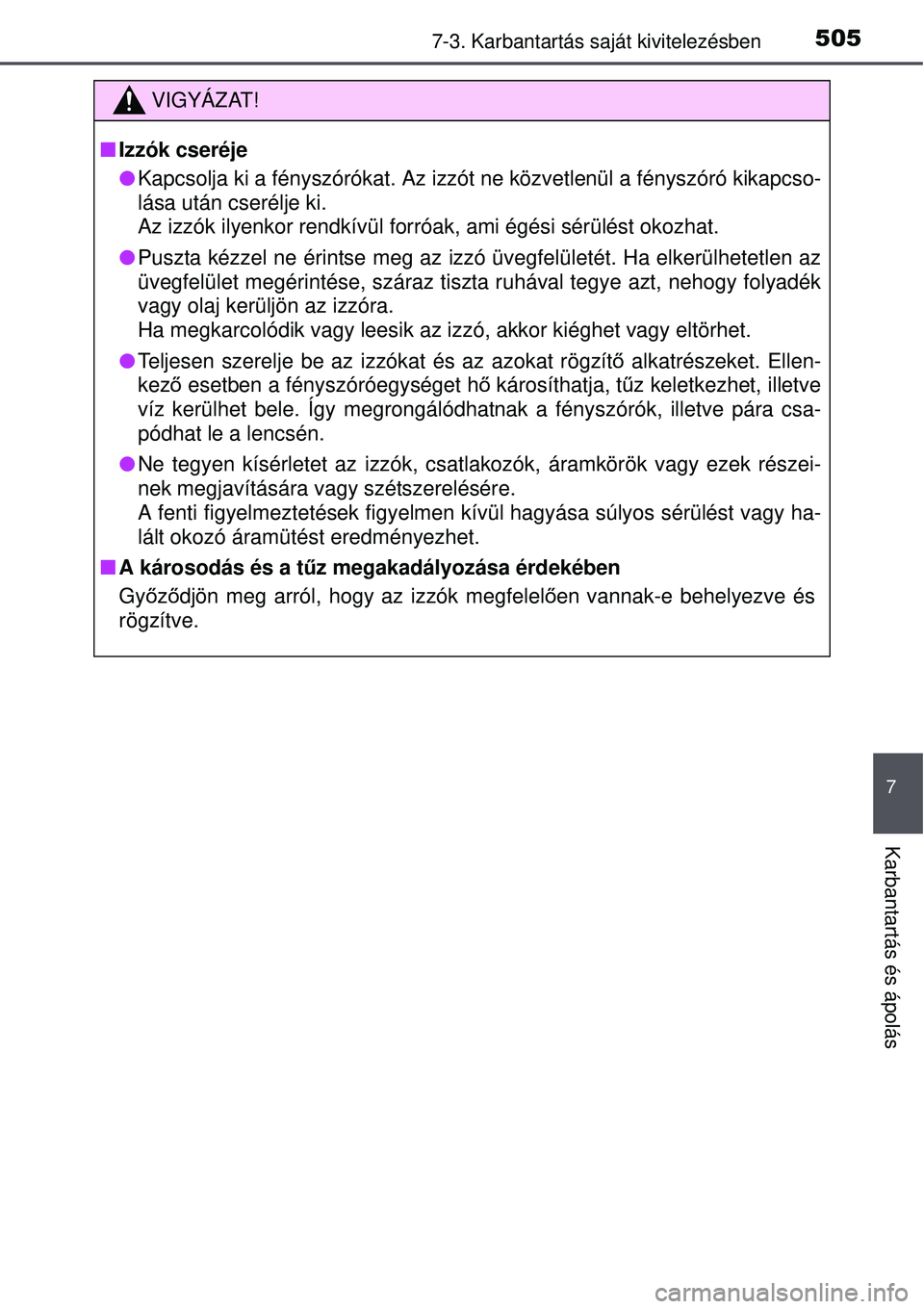

Page 505 of 648

5057-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
Izzók cseréje
Kapcsolja ki a fényszórókat. Az izzót ne közvetlenül a\
fényszóró kikapcso-
lása után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérü\
lést okozhat.
Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az
üvegfelület megérintése, száraz tiszt a ruhával tegye azt, nehogy folyadék
vagy olaj kerüljön az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltö\
rhet.
Teljesen szerelje be az izzókat és az azokat rögzítő alkatrészeket. Ellen-
kező esetben a fényszóróegységet h ő károsíthatja, tű z keletkezhet, illetve
víz kerülhet bele. Így megrongálódhatnak a fényszór\
ók, illetve pára csa-
pódhat le a lencsén.
Ne tegyen kísérletet az izzók, csatlakozók, áramkörö\
k vagy ezek részei-
nek megjavítására vagy szétszerelésére.
A fenti figyelmeztetések figyelmen kívül hagyása súlyos s\
érülést vagy ha-
lált okozó áramütést eredményezhet.
A károsodás és a t űz megakadályozása érdekében
Gy őző djön meg arról, hogy az izzók megfelel ően vannak-e behelyezve és
rögzítve.

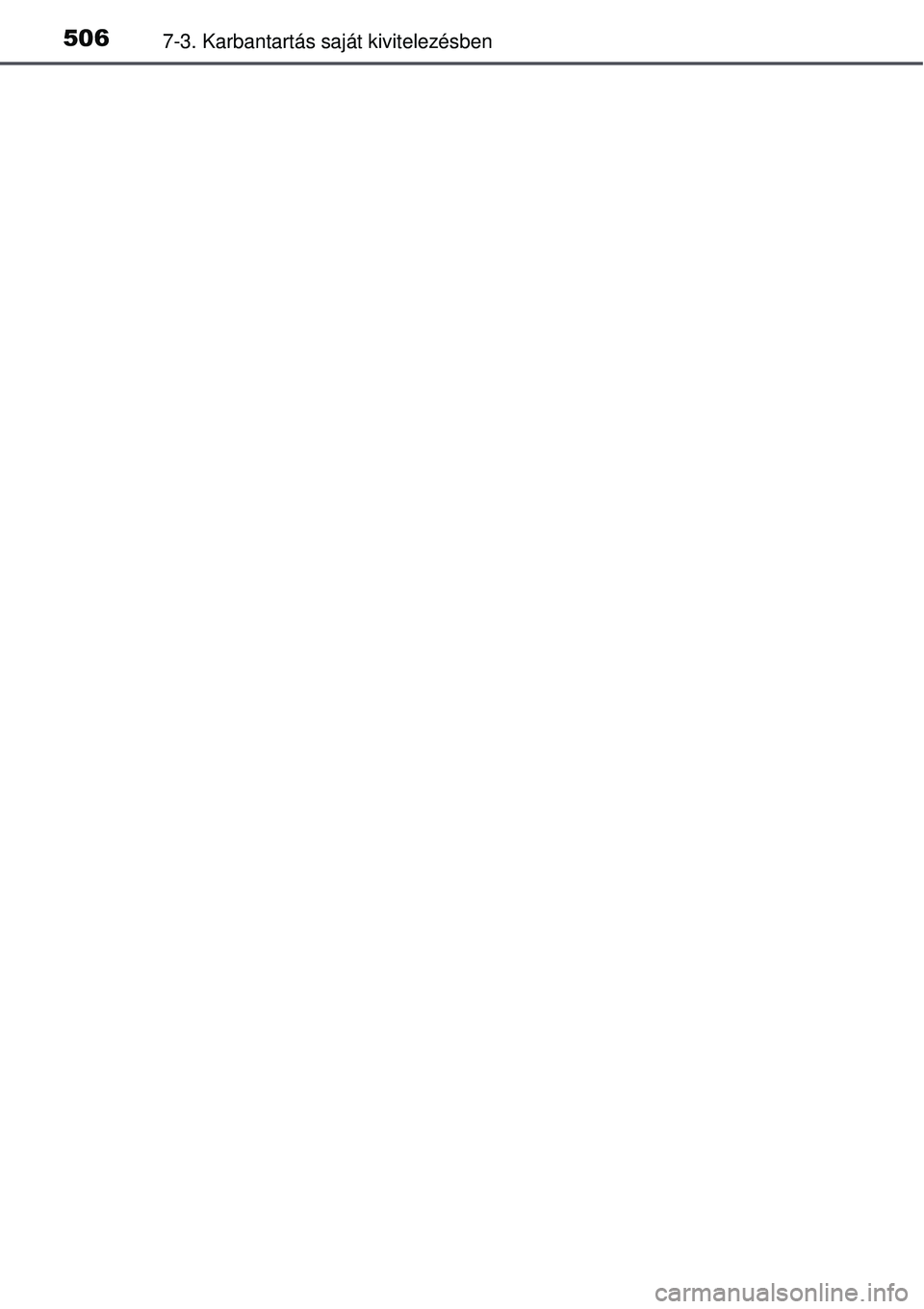

Page 506 of 648

5067-3. Karbantartás saját kivitelezésben

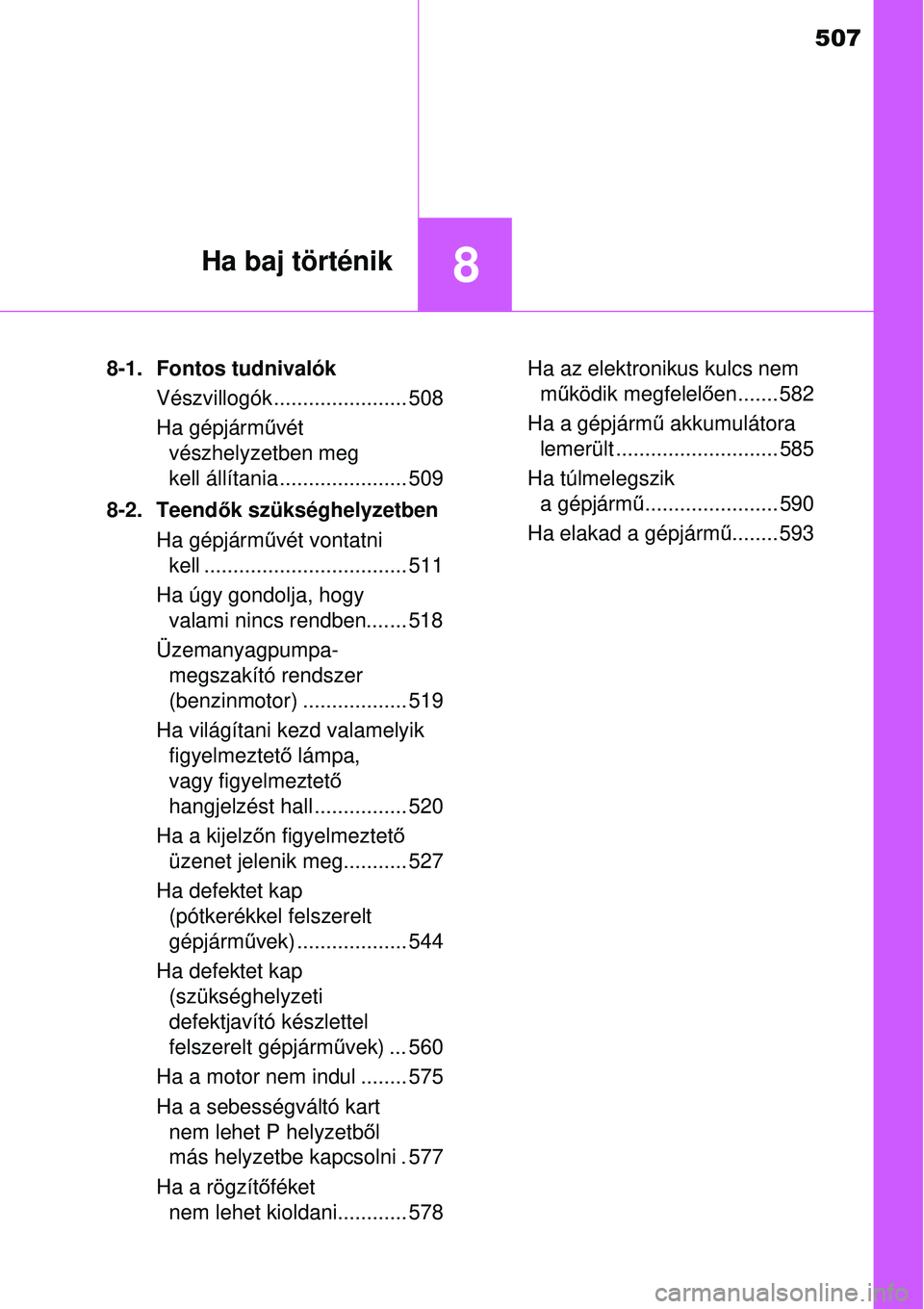

Page 507 of 648

507
8Ha baj történik
8-1. Fontos tudnivalókVészvillogók....................... 508
Ha gépjármű vét
vészhelyzetben meg
kell állítania ...................... 509
8-2. Teend ők szükséghelyzetben
Ha gépjármű vét vontatni
kell ................................... 511
Ha úgy gondolja, hogy valami nincs rendben....... 518
Üzemanyagpumpa- megszakító rendszer
(benzinmotor) .................. 519
Ha világítani kezd valamelyik figyelmeztet ő lámpa,
vagy figyelmeztető
hangjelzést hall ................ 520
Ha a kijelző n figyelmeztető
üzenet jelenik meg........... 527
Ha defektet kap (pótkerékkel felszerelt
gépjárm űvek) ................... 544
Ha defektet kap (szükséghelyzeti
defektjavító készlettel
felszerelt gépjárm űvek) ... 560
Ha a motor nem indul ........ 575
Ha a sebességváltó kart nem lehet P helyzetb ől
más helyzetbe kapcsolni . 577
Ha a rögzít őféket
nem lehet kioldani............ 578 Ha az elektronikus kulcs nem
m űködik megfelel ően....... 582
Ha a gépjárm ű akkumulátora
lemerült ............................ 585
Ha túlmelegszik a gépjárm ű....................... 590
Ha elakad a gépjármű ........ 593

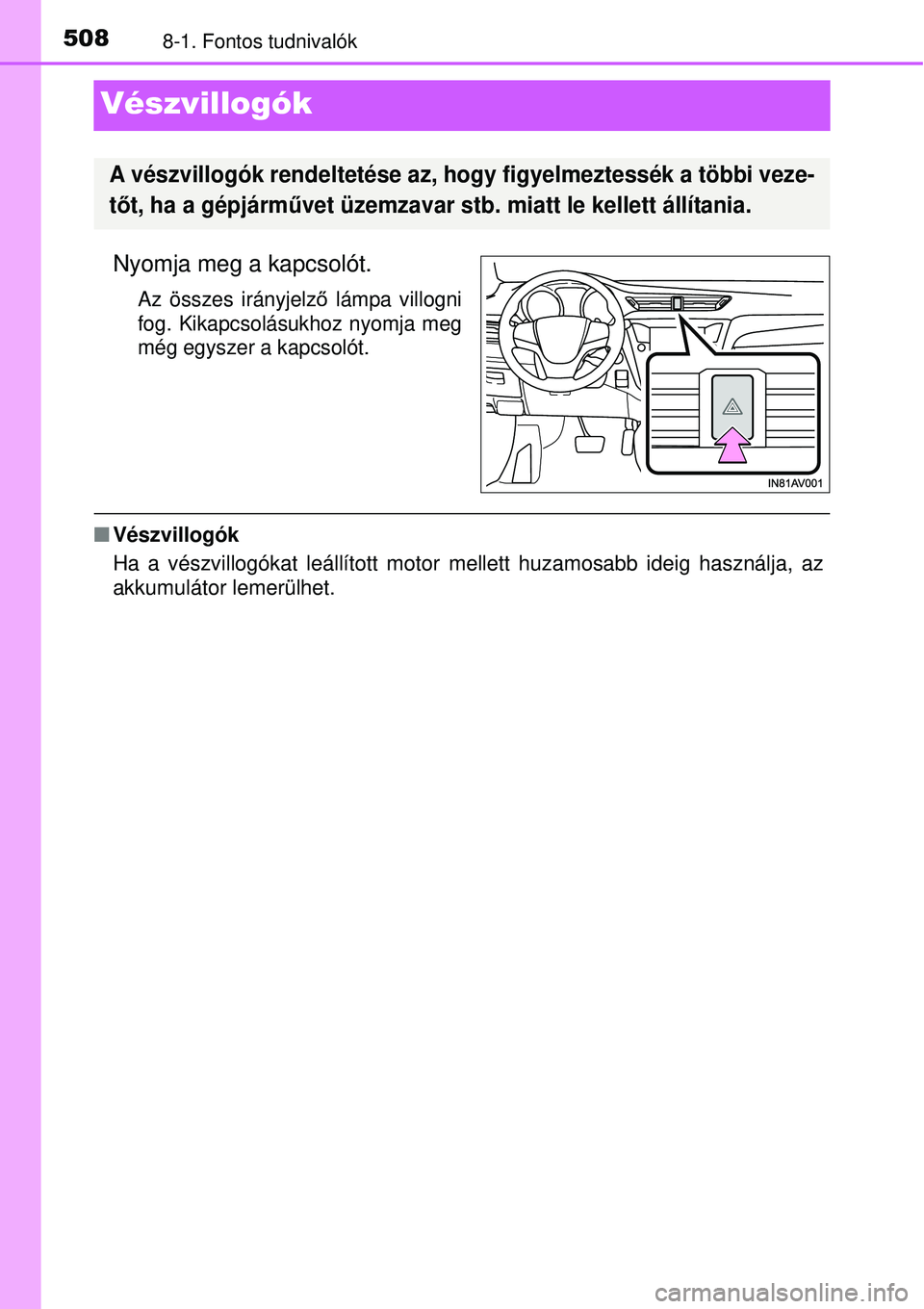

Page 508 of 648

5088-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni
fog. Kikapcsolásukhoz nyomja meg
még egyszer a kapcsolót.
Vészvillogók
Ha a vészvillogókat leállított motor mellett huzamosabb ideig használja, az
akkumulátor lemerülhet.
A vészvillogók rendeltetése az, hogy figyelmeztessék a többi veze-
t őt, ha a gépjárm űvet üzemzavar stb. miatt le kellett állítania.

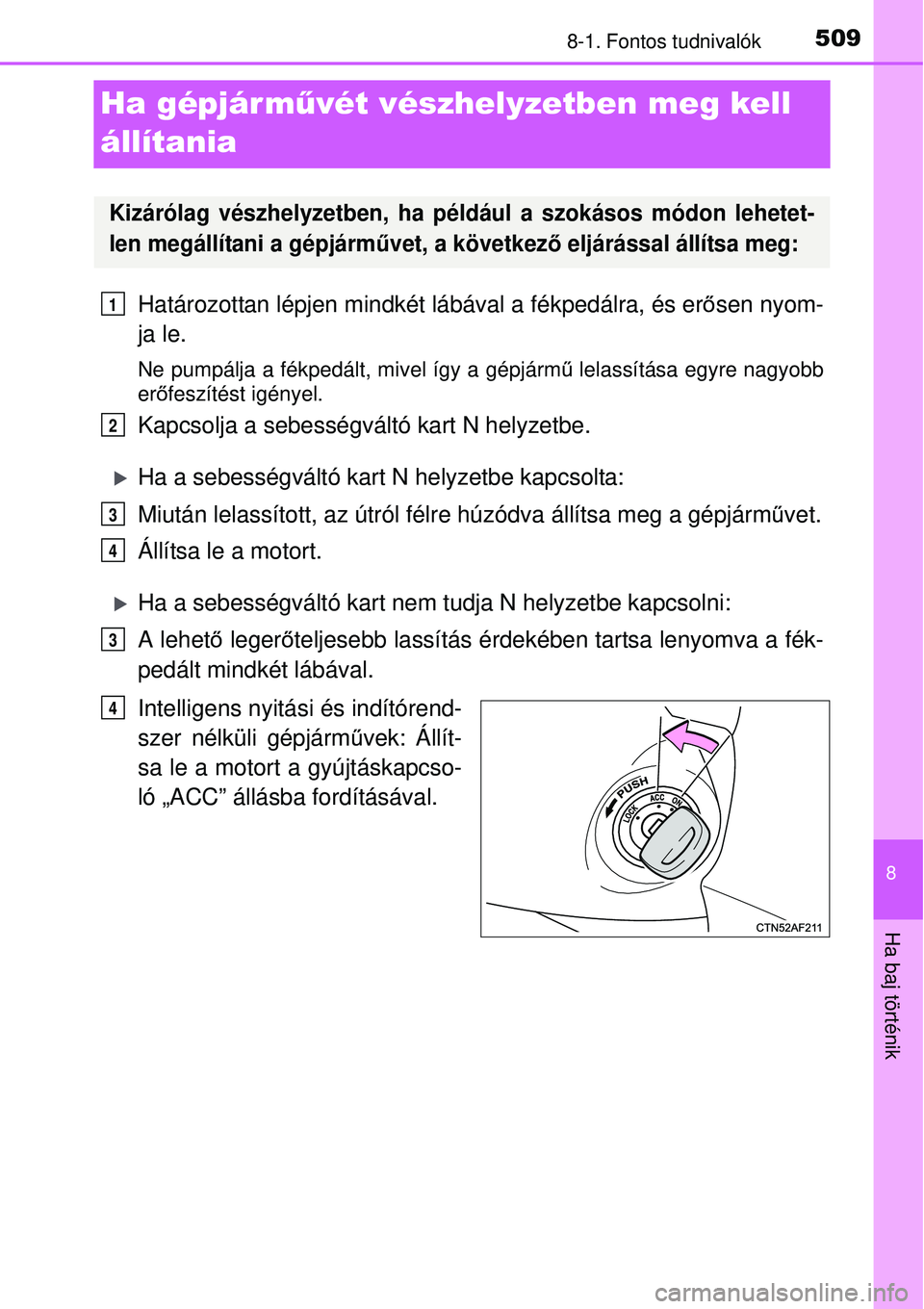

Page 509 of 648

5098-1. Fontos tudnivalók
8
Ha baj történik
Ha gépjár művét vészhelyzetben meg kell
állítania
Határozottan lépjen mindkét lábával a fékpedálra, és erősen nyom-
ja le.
Ne pumpálja a fékpedált, mivel így a gépjárm ű lelassítása egyre nagyobb
er őfeszítést igényel.
Kapcsolja a sebességváltó kart N helyzetbe.
Ha a sebességváltó kart N helyzetbe kapcsolta:
Miután lelassított, az útról félr e húzódva állítsa meg a gépjárm űvet.
Állítsa le a motort.
Ha a sebességváltó kart nem tudja N helyzetbe kapcsolni:
A lehet ő leger őteljesebb lassítás érdekében tartsa lenyomva a fék-
pedált mindkét lábával.
Intelligens nyitási és indítórend-
szer nélküli gépjárm űvek: Állít-
sa le a motort a gyújtáskapcso-
ló „ACC” állásba fordításával.
Kizárólag vészhelyzetben, ha pé ldául a szokásos módon lehetet-
len megállítani a gépjárm űvet, a következ ő eljárással állítsa meg:
1
2
3
4
3
4

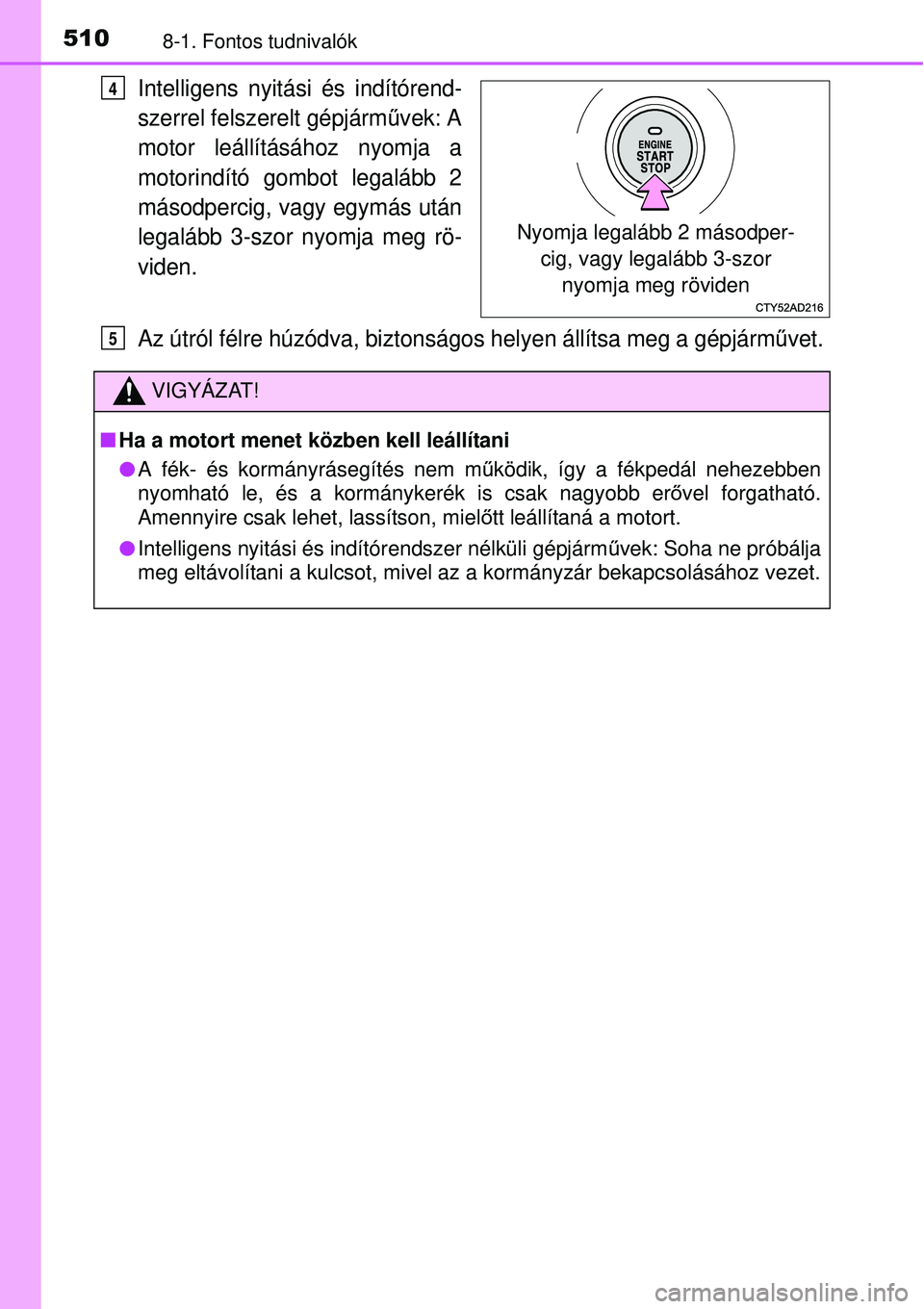

Page 510 of 648

5108-1. Fontos tudnivalók
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek: A
motor leállításához nyomja a
motorindító gombot legalább 2
másodpercig, vagy egymás után
legalább 3-szor nyomja meg rö-
viden.
Az útról félre húzódva, biztonságos helyen állítsa meg a gépjárm űvet.
Nyomja legalább 2 másodper-
cig, vagy legalább 3-szor nyomja meg röviden
4
VIGYÁZAT!
Ha a motort menet közben kell leállítani
A fék- és kormányrásegítés nem m űködik, így a fékpedál nehezebben
nyomható le, és a kormánykerék is csak nagyobb er ővel forgatható.
Amennyire csak lehet, lassítson, miel őtt leállítaná a motort.
Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek: Soha ne próbálja
meg eltávolítani a kulcsot, mivel az a kormányzár bekapcsolásához vezet.
5
