5118-2. Teendők szükséghelyzetben
8
Ha baj történik

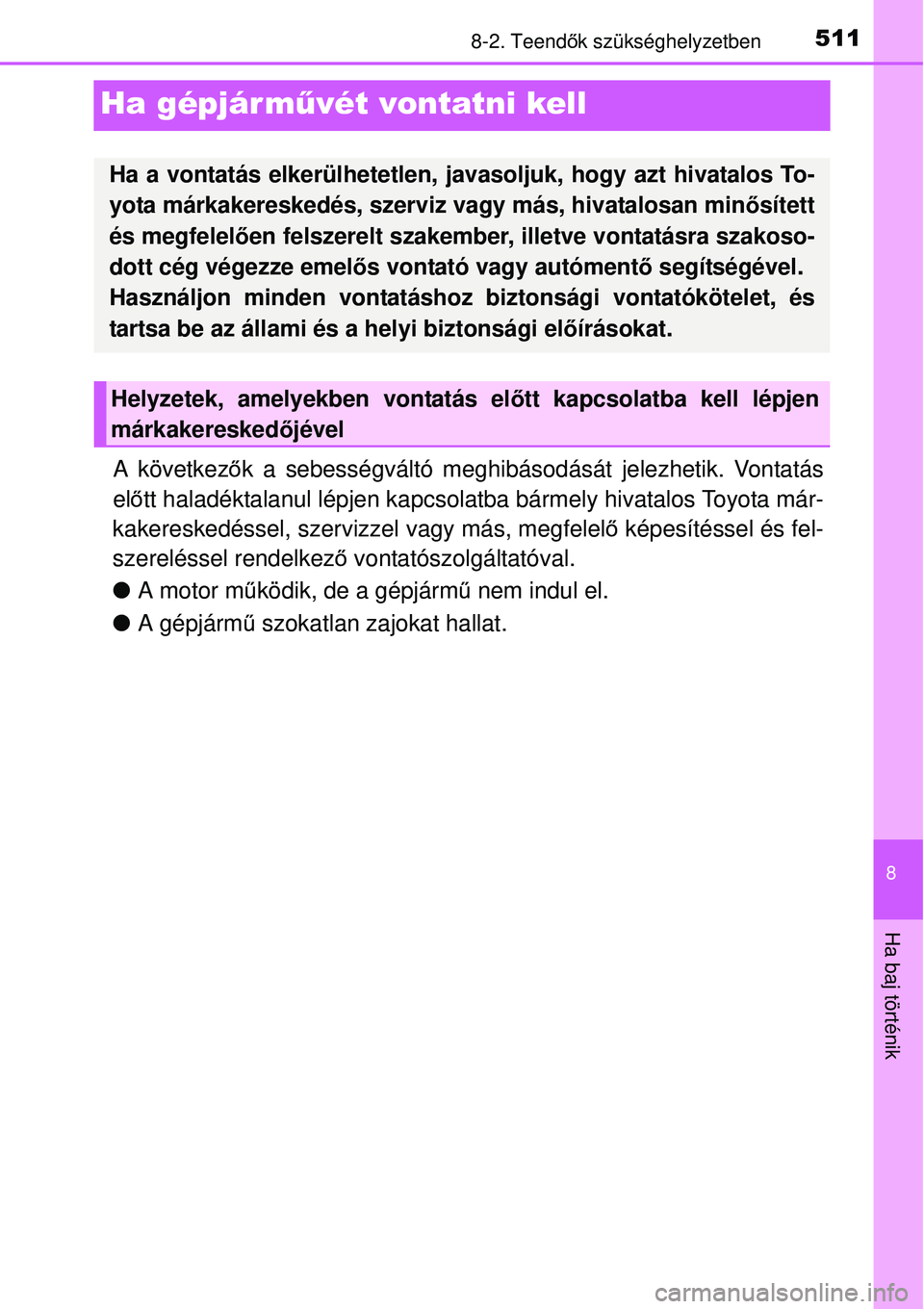

Ha gépjár m űvét vontatni kell
A következők a sebességváltó meghibásodását jelezhetik. Vontatás
el őtt haladéktalanul lépjen kapcsola tba bármely hivatalos Toyota már-
kakereskedéssel, szervizzel vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő vontatószolgáltatóval.
 A motor m űködik, de a gépjárm ű nem indul el.
 A gépjármű szokatlan zajokat hallat.
Ha a vontatás elkerülhetetlen, ja vasoljuk, hogy azt hivatalos To-
yota márkakereskedés, szerviz vagy más, hivatalosan min ősített
és megfelel ően felszerelt szakember, illetve vontatásra szakoso-
dott cég végezze emel ős vontató vagy autóment ő segítségével.
Használjon minden vontatáshoz biztonsági vontatókötelet, és
tartsa be az állami és a helyi biztonsági el őírásokat.
Helyzetek, amelyekben vontatás előtt kapcsolatba kell lépjen
márkakeresked őjével

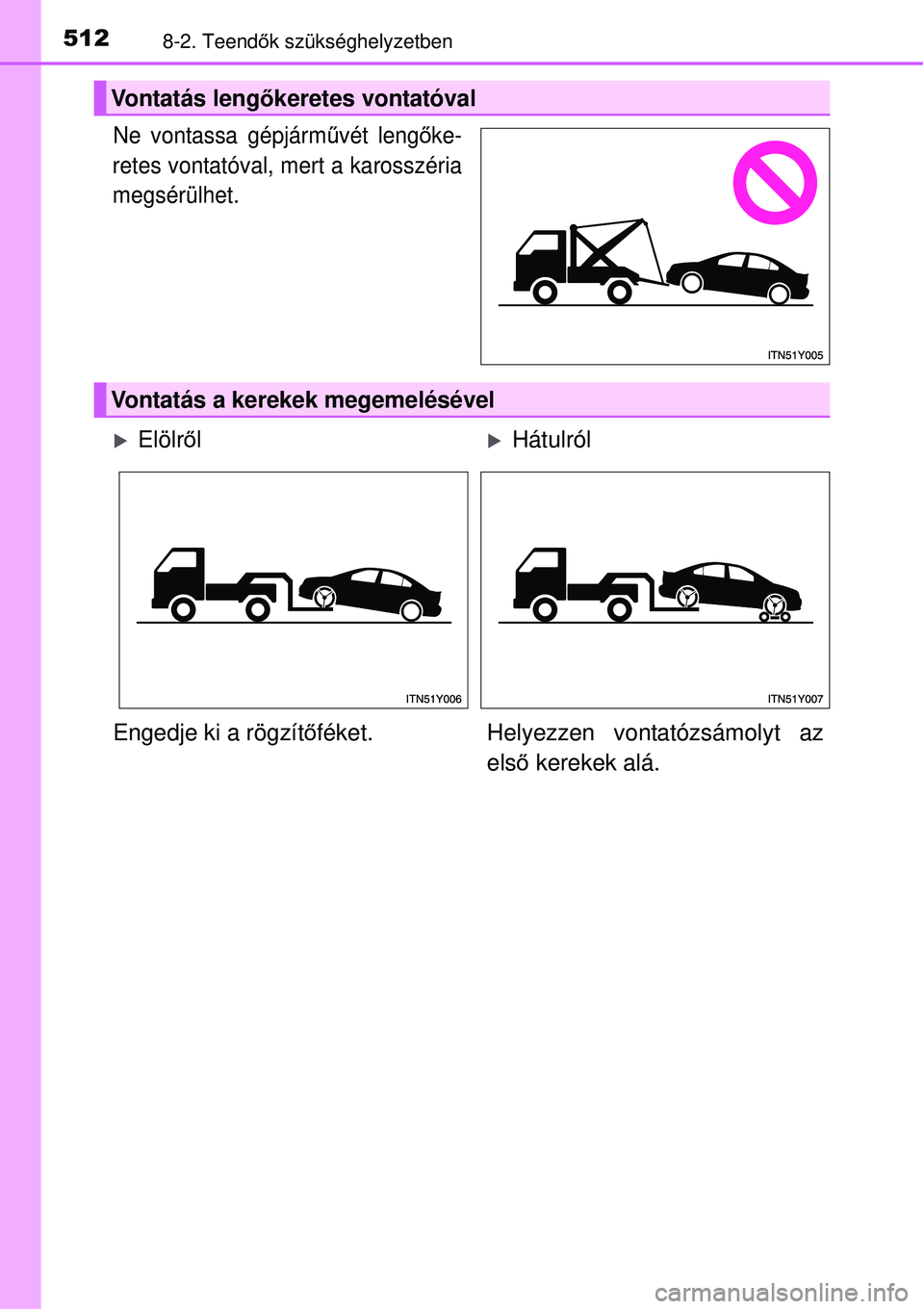

5128-2. Teendők szükséghelyzetben
Ne vontassa gépjármű vét lengőke-
retes vontatóval, mert a karosszéria
megsérülhet.
Vontatás lengőkeretes vontatóval
Vontatás a kerekek megemelésével
Elölrő lHátulról
Engedje ki a rögzít őféket. Helyezzen vontatózsámolyt az
első kerekek alá.

5138-2. Teendők szükséghelyzetben
8
Ha baj történik

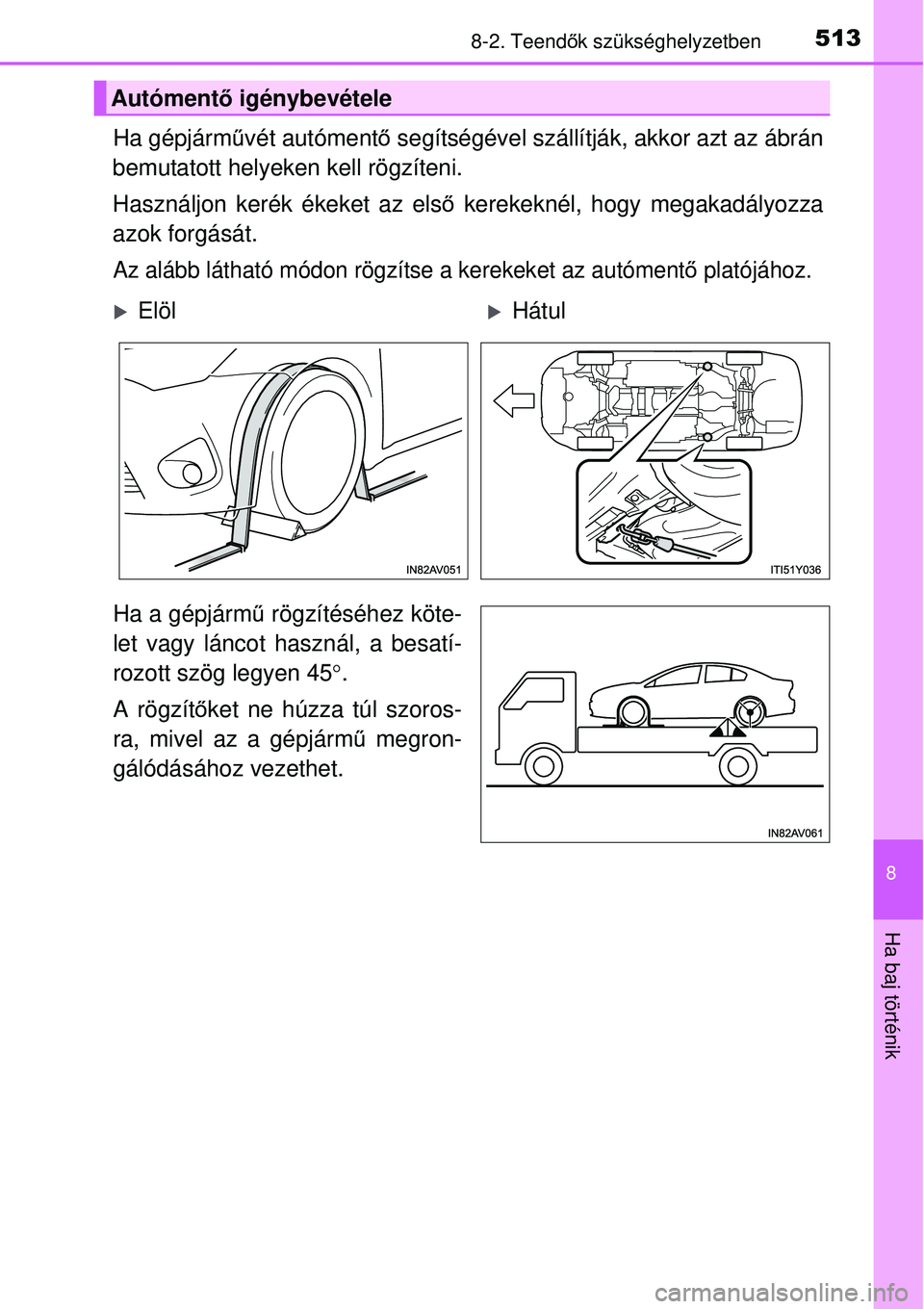

Ha gépjárm űvét autómentő segítségével szállítják, akkor azt az ábrán
bemutatott helyeken kell rögzíteni.
Használjon kerék ékeket az els ő kerekeknél, hogy megakadályozza
azok forgását.
Az alább látható módon rögzít se a kerekeket az autómentő platójához.
Ha a gépjárm ű rögzítéséhez köte-
let vagy láncot használ, a besatí-
rozott szög legyen 45 .
A rögzít őket ne húzza túl szoros-
ra, mivel az a gépjárm ű megron-
gálódásához vezethet.
Autóment ő igénybevétele
ElölHátul

5148-2. Teendők szükséghelyzetben

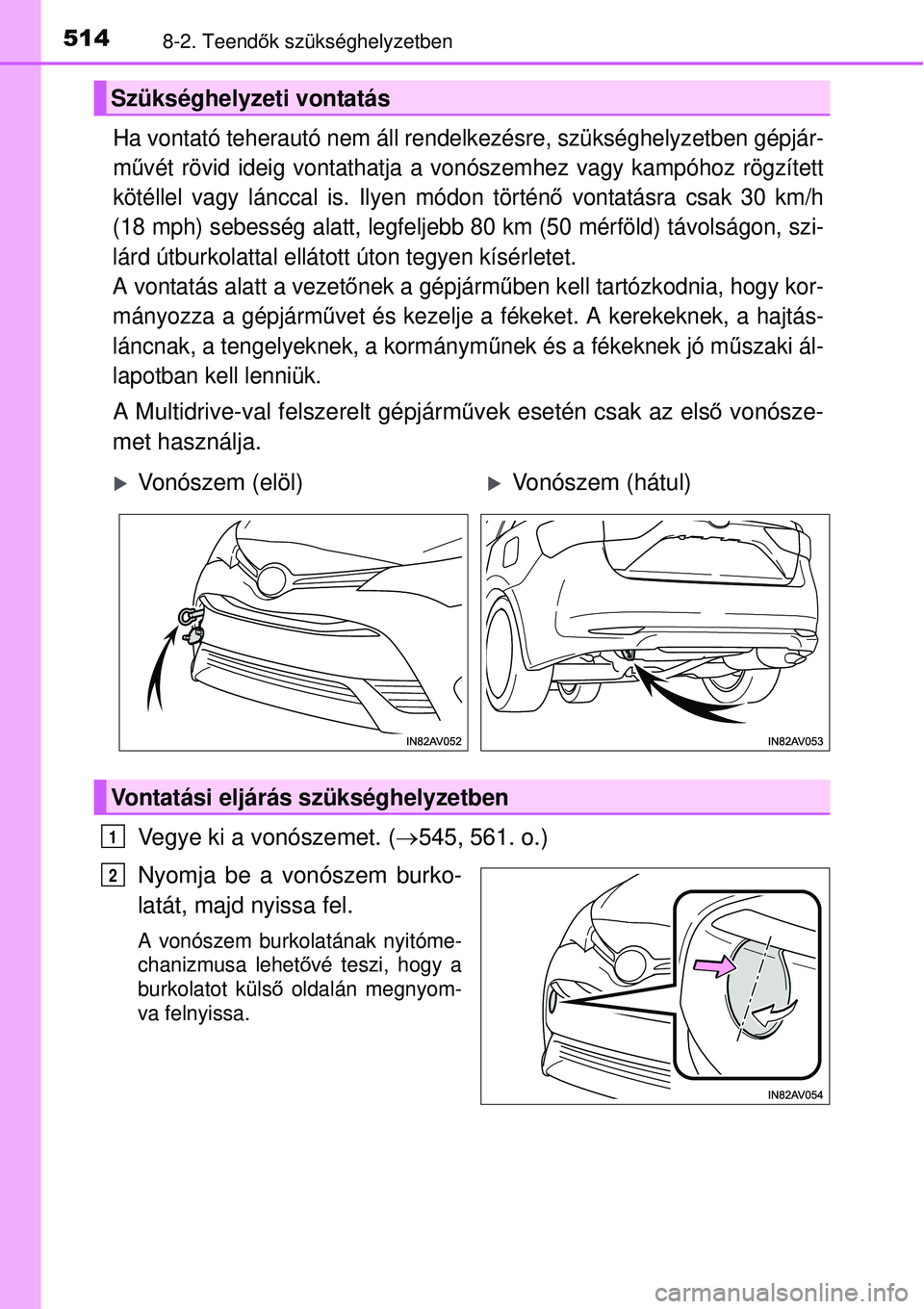

Ha vontató teherautó nem áll ren delkezésre, szükséghelyzetben gépjár-
m űvét rövid ideig vontathatja a vo nószemhez vagy kampóhoz rögzített
kötéllel vagy lánccal is. Ilyen módon történ ő vontatásra csak 30 km/h
(18 mph) sebesség alatt, legfeljebb 80 km (50 mérföld) távolságon, szi-
lárd útburkolattal ellátott úton tegyen kísérletet.
A vontatás alatt a vezet őnek a gépjárműben kell tartózkodnia, hogy kor-
mányozza a gépjárm űvet és kezelje a fékeket. A kerekeknek, a hajtás-
láncnak, a tengelyeknek, a kormánym űnek és a fékeknek jó m űszaki ál-
lapotban kell lenniük.
A Multidrive-val felszerelt gépjárm űvek esetén csak az els ő vonósze-
met használja.
Vegye ki a vonószemet. ( 545, 561. o.)
Nyomja be a vonószem burko-
latát, majd nyissa fel.
A vonószem burkolatának nyitóme-
chanizmusa lehet ővé teszi, hogy a
burkolatot küls ő oldalán megnyom-
va felnyissa.
Szükséghelyzeti vontatás
Vonószem (elöl)Vonószem (hátul)
Vontatási eljárás szükséghelyzetben
1
2

5158-2. Teendők szükséghelyzetben
8
Ha baj történik

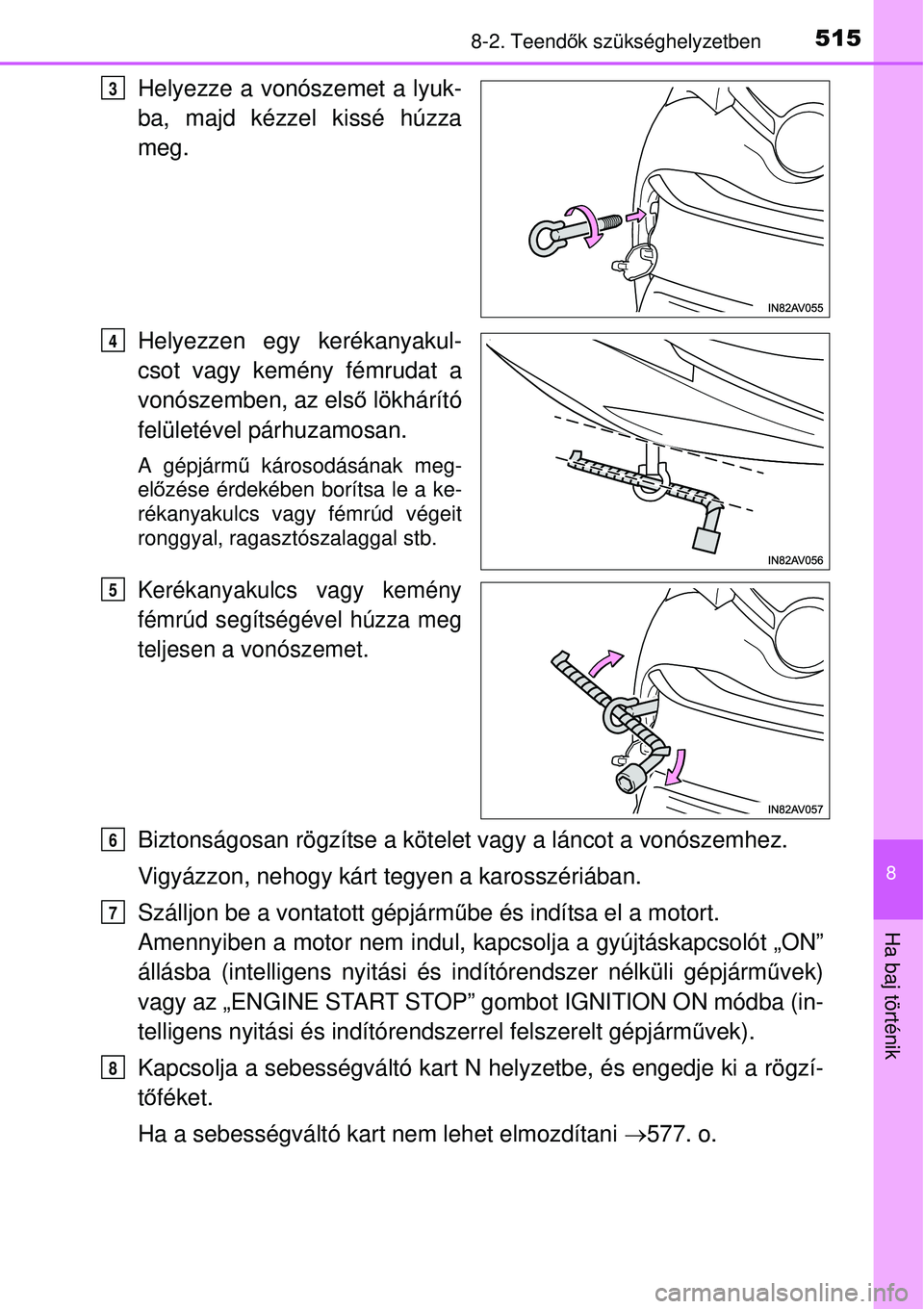

Helyezze a vonószemet a lyuk-
ba, majd kézzel kissé húzza
meg.
Helyezzen egy kerékanyakul-
csot vagy kemény fémrudat a
vonószemben, az els ő lökhárító
felületével párhuzamosan.
A gépjárm ű károsodásának meg-
el őzése érdekében borítsa le a ke-
rékanyakulcs vagy fémrúd végeit
ronggyal, ragasztószalaggal stb.
Kerékanyakulcs vagy kemény
fémrúd segítségével húzza meg
teljesen a vonószemet.
Biztonságosan rögzítse a kötelet vagy a láncot a vonószemhez.
Vigyázzon, nehogy kárt tegyen a karosszériában.
Szálljon be a vontatott gépjármű be és indítsa el a motort.
Amennyiben a motor nem indul, ka pcsolja a gyújtáskapcsolót „ON”
állásba (intelligens nyitási és indítórendszer nélküli gépjárm űvek)
vagy az „ENGINE START STOP” gombot IGNITION ON módba (in-
telligens nyitási és indítórend szerrel felszerelt gépjárművek).
Kapcsolja a sebességváltó kart N he lyzetbe, és engedje ki a rögzí-
t ő féket.
Ha a sebességváltó kart nem lehet elmozdítani 577. o.
3
4
5
6
7
8

5168-2. Teendők szükséghelyzetben

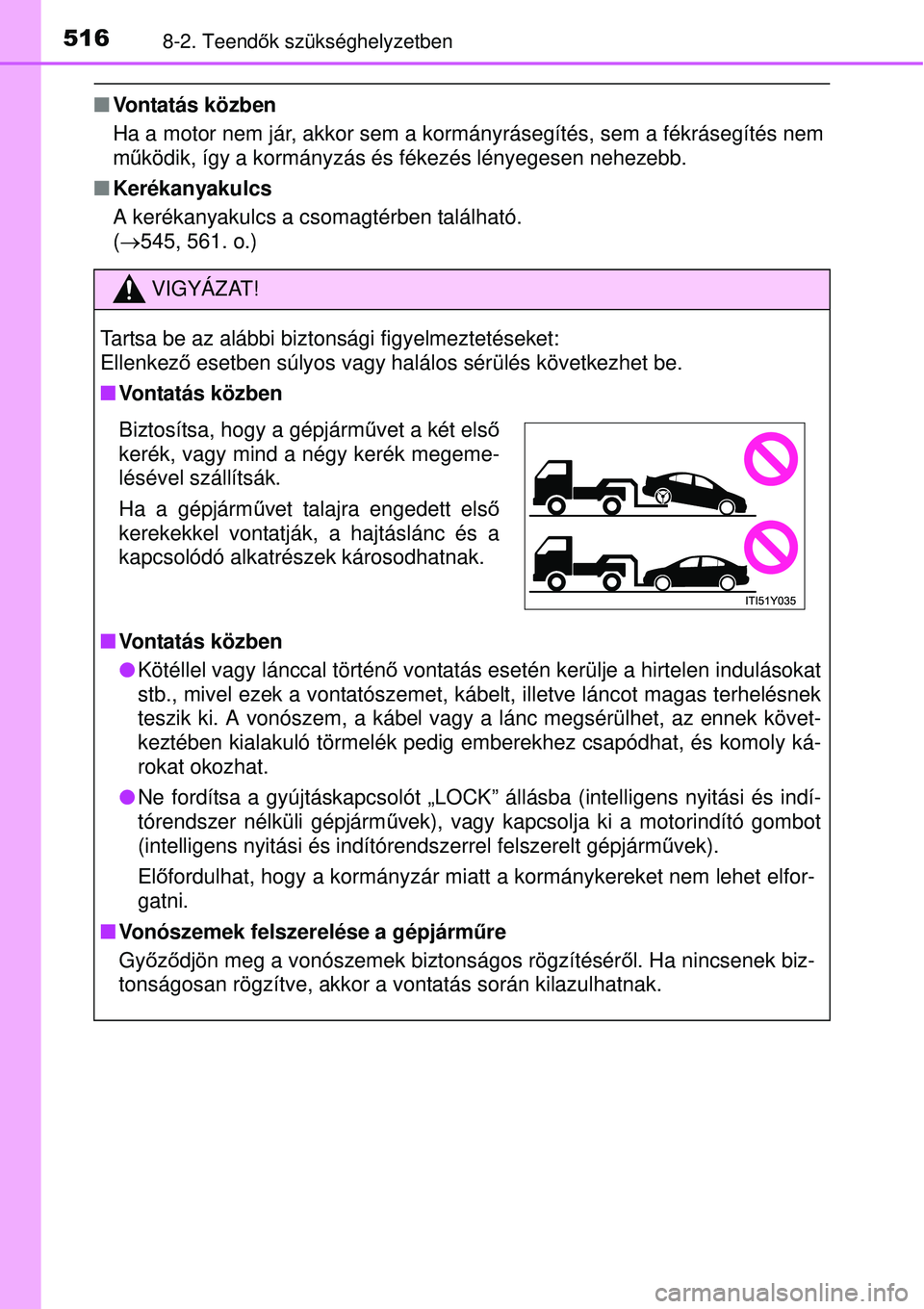

 Vontatás közben
Ha a motor nem jár, akkor sem a kormányrásegítés, sem a fékrásegíté\
s nem
működik, így a kormányzás és fékezés lényegesen ne\
hezebb.
 Kerékanyakulcs
A kerékanyakulcs a csomagtérben található.
(545, 561. o.)
VIGYÁZAT!
Tartsa be az alábbi biztonsági figyelmeztetéseket:
Ellenkez ő esetben súlyos vagy halálos sérülés következhet be.
 Vontatás közben
 Vontatás közben
Kötéllel vagy lánccal történ ő vontatás esetén kerülje a hirtelen indulásokat
stb., mivel ezek a vontatószemet, kábelt, illetve láncot magas terhelésnek
teszik ki. A vonószem, a kábel vagy a lánc megsérülhet, az ennek követ-
keztében kialakuló törmelék pedig em berekhez csapódhat, és komoly ká-
rokat okozhat.
 Ne fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens \
nyitási és indí-
tórendszer nélküli gépjárm űvek), vagy kapcsolja ki a motorindító gombot
(intelligens nyitási és indítórendszerrel felszerelt gép\
járm űvek).
El őfordulhat, hogy a kormányzár miatt a kormánykereket nem lehet elfor-
gatni.
 Vonószemek felszerelése a gépjárm űre
Gy őző djön meg a vonószemek biztonságos rögzítésérő l. Ha nincsenek biz-
tonságosan rögzítve, akkor a vontatás során kilazulhatnak.
Biztosítsa, hogy a gépjárm űvet a két els ő
kerék, vagy mind a négy kerék megeme-
lésével szállítsák.
Ha a gépjárm űvet talajra engedett els ő
kerekekkel vontatják, a hajtáslánc és a
kapcsolódó alkatrészek károsodhatnak.

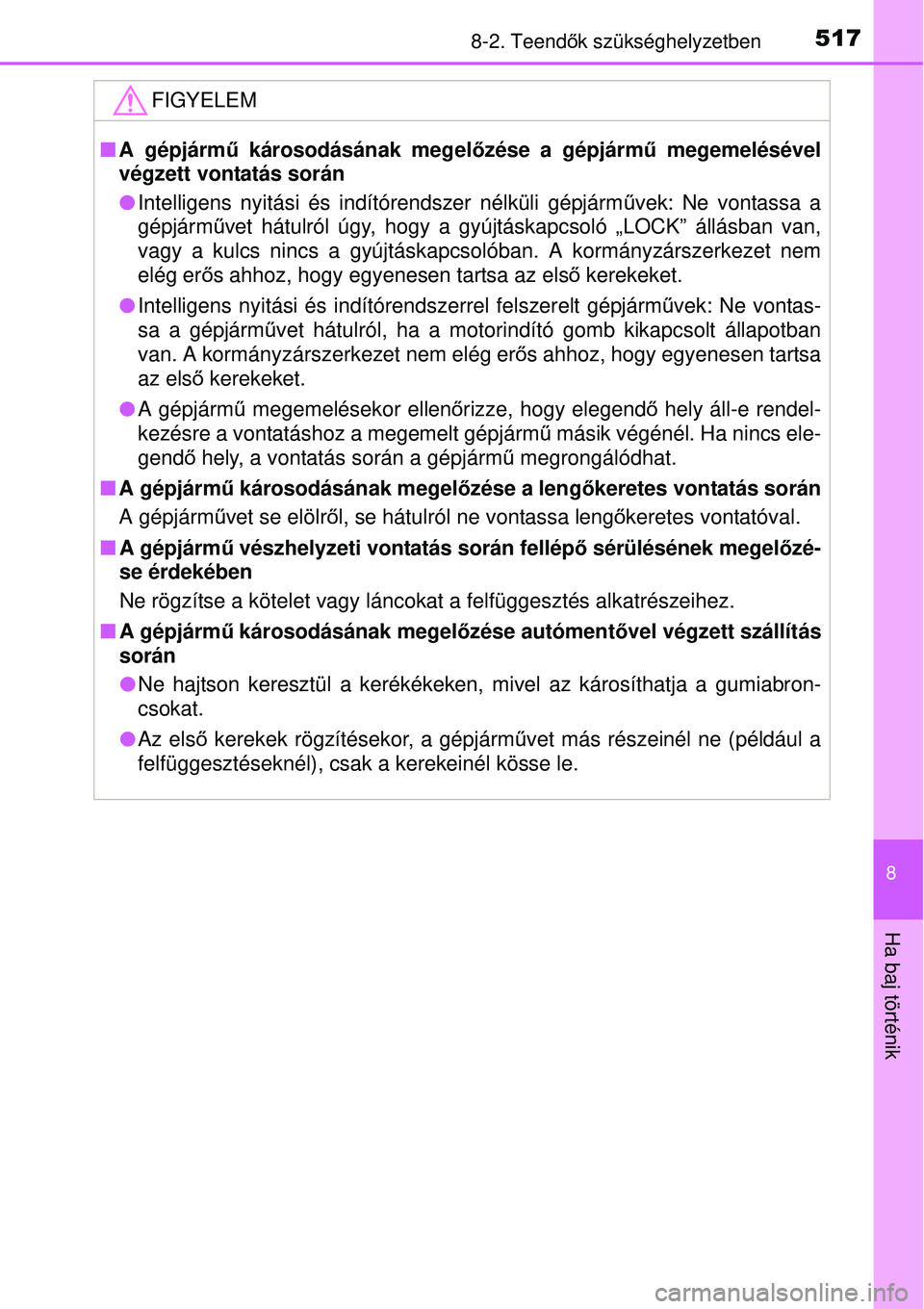

5178-2. Teendők szükséghelyzetben
8
Ha baj történik
FIGYELEM
 A gépjárm ű károsodásának megel őzése a gépjármű megemelésével
végzett vontatás során
 Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek: Ne vontassa a
gépjármű vet hátulról úgy, hogy a gyújtáskapcsoló „LOCK” állásban van,
vagy a kulcs nincs a gyújtáskapcsolóban. A kormányzárszer\
kezet nem
elég er ős ahhoz, hogy egyenesen tartsa az els ő kerekeket.
 Intelligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek: Ne vontas-
sa a gépjármű vet hátulról, ha a motorindító gomb kikapcsolt állapotban\
van. A kormányzárszerkezet nem elég er ős ahhoz, hogy egyenesen tartsa
az els ő kerekeket.
 A gépjárm ű megemelésekor ellen őrizze, hogy elegend ő hely áll-e rendel-
kezésre a vontatáshoz a megemelt gépjárm ű másik végénél. Ha nincs ele-
gend ő hely, a vontatás során a gépjárm ű megrongálódhat.
 A gépjárm ű károsodásának megel őzése a lengőkeretes vontatás során
A gépjárm űvet se elölr ől, se hátulról ne vontassa leng őkeretes vontatóval.
 A gépjárm ű vészhelyzeti vontatás során fellépő sérülésének megel őzé-
se érdekében
Ne rögzítse a kötelet vagy láncokat a felfüggesztés alkatrészeihez\
.
 A gépjárm ű károsodásának megel őzése autómentővel végzett szállítás
során
 Ne hajtson keresztül a kerékékeken, mivel az károsíthatja a gumi\
abron-
csokat.
 Az első kerekek rögzítésekor, a gépjárm űvet más részeinél ne (például a
felfüggesztéseknél), csak a kerekeinél kösse le.

5188-2. Teendők szükséghelyzetben

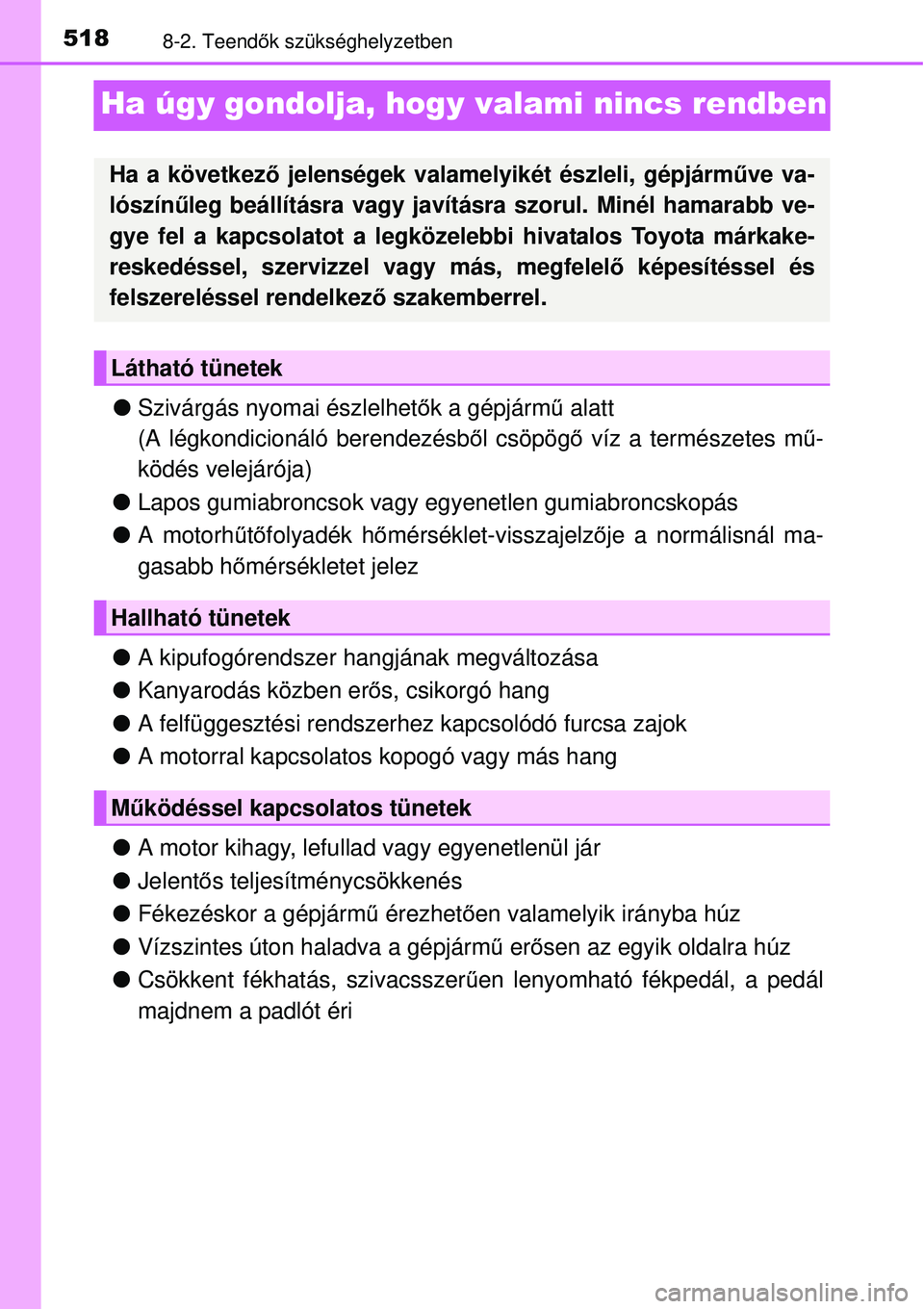

Ha úgy gondolja, hogy valami nincs rendben
 Szivárgás nyomai észlelhet ők a gépjárm ű alatt
(A légkondicionáló berendezésb ől csöpög ő víz a természetes m ű-
ködés velejárója)
 Lapos gumiabroncsok vagy egyenetlen gumiabroncskopás
 A motorh űtő folyadék h őmérséklet-visszajelző je a normálisnál ma-
gasabb h őmérsékletet jelez
 A kipufogórendszer hangjának megváltozása
 Kanyarodás közben er ős, csikorgó hang
 A felfüggesztési rendszerhez kapcsolódó furcsa zajok
 A motorral kapcsolatos kopogó vagy más hang
 A motor kihagy, lefullad vagy egyenetlenül jár
 Jelent ős teljesítménycsökkenés
 Fékezéskor a gépjármű érezhetően valamelyik irányba húz
 Vízszintes úton haladva a gépjárm ű er ősen az egyik oldalra húz
 Csökkent fékhatás, szivacsszer űen lenyomható fékpedál, a pedál
majdnem a padlót éri
Ha a következ ő jelenségek valamelyikét észleli, gépjárműve va-
lószín űleg beállításra vagy javításra szorul. Minél hamarabb \
ve-
gye fel a kapcsolatot a legközelebbi hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más, megfelel ő képesítéssel és
felszereléssel rendelkező szakemberrel.
Látható tünetek
Hallható tünetek
Működéssel kapcsolatos tünetek

5198-2. Teendők szükséghelyzetben
8
Ha baj történik

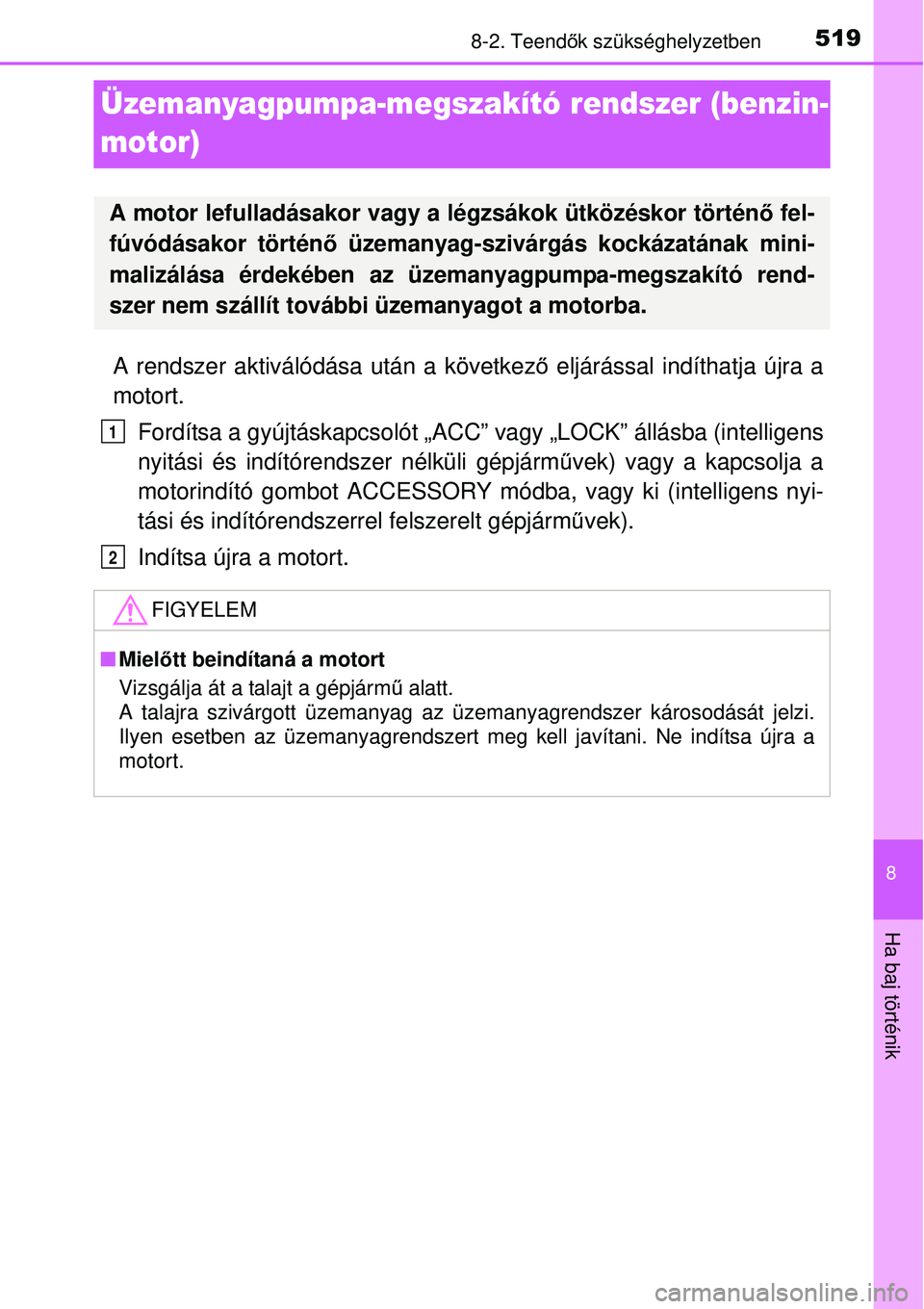

Üzemanyagpumpa-megszakító rendszer (benzin-
motor)
A rendszer aktiválódása után a következ ő eljárással indíthatja újra a
motort.
Fordítsa a gyújtáskapcsolót „ACC” vagy „LOCK” állásba (intelligens
nyitási és indítórendszer nélküli gépjárm űvek) vagy a kapcsolja a
motorindító gombot ACCESSORY módba, vagy ki (intelligens nyi-
tási és indítórendszerrel felszerelt gépjármű vek).
Indítsa újra a motort.
A motor lefulladásakor vagy a légzsákok ütközéskor történ ő fel-
fúvódásakor történ ő üzemanyag-szivárgás kockázatának mini-
malizálása érdekében az üzemanyagpumpa-megszakító rend-
szer nem szállít további üzemanyagot a motorba.
FIGYELEM
 Miel őtt beindítaná a motort
Vizsgálja át a talajt a gépjárm ű alatt.
A talajra szivárgott üzemanyag az üzemanyagrendszer károsodá\
sát jelzi.
Ilyen esetben az üzemanyagrendszert meg kell javítani. Ne indítsa újra a
motort.
1
2

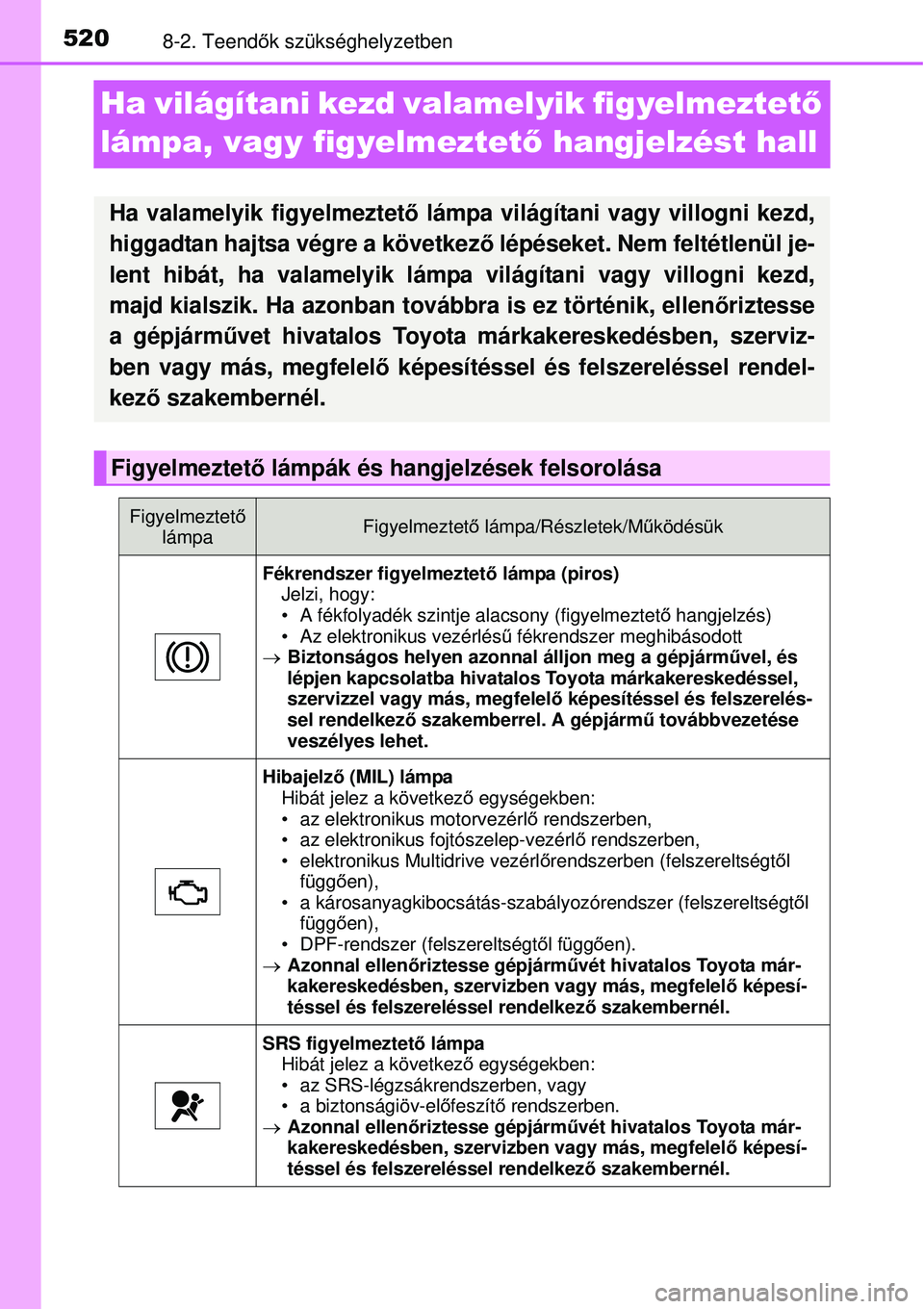

5208-2. Teendők szükséghelyzetben
Ha világítani kezd valamelyik figyelmeztet ő
lámpa, vagy figyelmeztet ő hangjelzést hall
Ha valamelyik figyelmeztető lámpa világítani vagy villogni kezd,
higgadtan hajtsa végre a következ ő lépéseket. Nem feltétlenül je-
lent hibát, ha valamelyik lámpa világítani vagy villogni kezd,
majd kialszik. Ha azonban továbbra is ez történik, ellenőriztesse
a gépjárm űvet hivatalos Toyota márkakereskedésben, szerviz-
ben vagy más, megfelel ő képesítéssel és felszereléssel rendel-
kez ő szakembernél.
Figyelmeztet ő lámpák és hangjelzések felsorolása
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Mű ködésük
Fékrendszer figyelmeztet ő lámpa (piros)
Jelzi, hogy:
• A fékfolyadék szintje alacsony (figyelmeztető hangjelzés)
• Az elektronikus vezérlés ű fékrendszer meghibásodott
 Biztonságos helyen azonnal álljon meg a gépjárm űvel, és
lépjen kapcsolatba hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megfelel ő képesítéssel és felszerelés-
sel rendelkez ő szakemberrel. A gépjárm ű továbbvezetése
veszélyes lehet.
Hibajelz ő (MIL) lámpa
Hibát jelez a következ ő egységekben:
• az elektronikus motorvezérlő rendszerben,
• az elektronikus fojtószelep-vezérl ő rendszerben,
• elektronikus Multidrive vezérl őrendszerben (felszereltségt ől
függ ően),
• a károsanyagkibocsátás-szabá lyozórendszer (felszereltségtől
függ ően),
• DPF-rendszer (felszereltségt ől függ ően).
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
SRS figyelmeztető lámpa
Hibát jelez a következ ő egységekben:
• az SRS-légzsákrendszerben, vagy
• a biztonságiöv-elő feszítő rendszerben.
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
